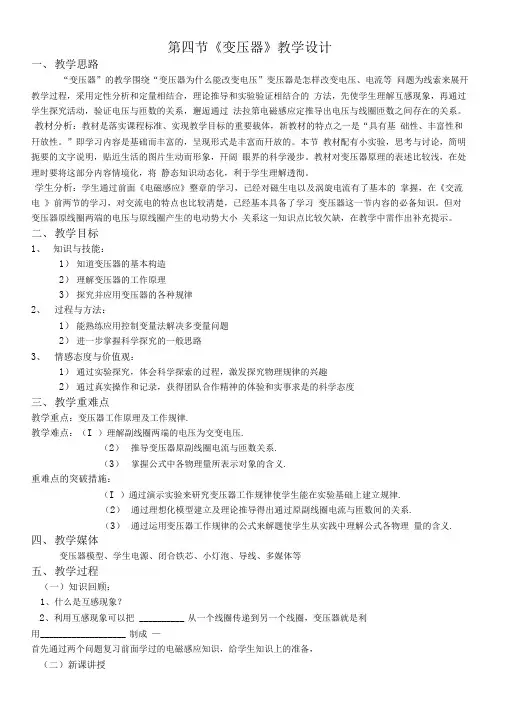

变压器教学设计

《变压器》教学案

知识精讲整体呈现

1、变压器的构造：（展示可拆式变压器并进行讲解）

（1）构造：

①闭合铁芯

②原线圈(初级线圈)

③副线圈(次级线圈)

（2）示意图

（3）电路图中符号

2、变压器的工作原理（通过动画进行演示）

——互感现象

变压器通过闭合铁芯，利用互感现象实现了：

电能→磁场能→电能转化

(U1、I1) (变化的磁场) ( U2、I2)

3、理想变压器的变压规律：

（1）、实验：探究变压器线圈两端电压与匝数的关

系

（2）、理想变压器的变压规律：

功率关系：P输出=P输入输出决定输入

电压关系：

2

1

2

1

N

N

U

U

=输入决定输出

电流关系：

1

2

2

1

N

N

I

I

=输出决定输入、适用于单

个副线圈

小结：

30

分

钟

实物展

示，学生

更好掌

握。

学生演

示实验视

频播放，

动画演

示，更形

象直观。

学生实

验得出结

论，回归

物理本

质。

合作探究夯实基础

（1）一个理想变压器，原线圈

和副线圈的匝数分别为n1和n2，正

常工作时输入和输出的电压、电流、

功率分别为U1和U2、I1和I2、P1和

P2．已知n1＞n2，则：（）

A．U1＞U2，P1＝P2 B．P1＝P2，I1＜I2

C．I1＜I2 ，U1＞U2 D．P1＞P2，I1＞I2

（2）某变电站用原、副线圈匝数比为n1∶n2的变压器，将远

距离输来的电能送到用户，如图4所示．将变压器看作理想变压

7

分

钟

夯实三

个关系的

基础。

A

B C D E

16-图7

器，当正常工作时，下列说法正确的是( ) A ．原、副线圈电压比为n 2∶n 1 B ．原、副线圈电流比为n 1∶n 2 C ．原、副线圈电压比为n 1∶n 2 D ．变压器的输入功率与输出功率的比为 n 1∶n 2 （3）有一台理想变压器，原线圈匝数为n 1，副线圈匝数为n 2，

当n n 12>时，是_______变压器；当n n 21>时，

是____________变压器。若副线圈输出功率为P 2时，原线圈输入功率为P 1，则

P P 12:=__________；若n n 1251::=

，当原线圈加上220V 直流电压时，副线圈上的电压是___________。

（4）变压器原线圈是1100匝，接在220V 交流电源上，如果

将10个标有“36V 60W ”的白炽灯泡并联接到副线圈上，要使

灯泡正常发光，副线圈需要________匝，此时通过原线圈的电流

强度是________A ，变压器的输入功率是_______W 。

滚动训练

反馈提高

1、一个理想变压器，当副线圈所接的电阻R 变小时，下

列说法中正确的是（ ）

A ．流过电阻R 的电流不变

B ．电阻R 两端的电压不变

C ．流过原线圈的电流不变

D ．原线圈输出的电功率不变

2、对于理想变压器，下列说法中正确的是（ ）

A ．原线圈的输入功率，随着副线圈的输出功率增大而增大

B ．原线圈的输入电流，随着副线圈的输出电流增大而增大

C ．原线圈的电压，不随副线圈的输出电流变化而变化

D ．当副线圈的电流为零时，原线圈的电压也为零 3、如图7所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线等效电阻为R.开始时，开关S 断开．当S 接通时，以下说法中正确的是( ) A ．副线圈两端M 、N 的输出电压减小 B ．副线圈输电线等效电阻R 上的电压增大 C ．通过灯泡L 1的电流减小 D ．原线圈中的电流增大 4 .如图16-7,一理想变压器原副线圈匝数比为4:1,图中五只电灯完全相同,若B 、C 、D 、

E 都能正常发光，则A 灯 （ ） A .一定能正常发光 B .比正常发光暗

C .比正常发光亮

D .一

定被烧坏 5、理想变压器初级线圈和两个次级线圈的匝数分别为n 1=2200匝、课后作业 通过几个题，让学生掌握三者的因果关系及关于变大器的典型例题。

n 3 R n 2 L 220V

n 1

n 3=440匝，电源电压为U 1=220V ，n 3上连接的负载电阻

R=8.8Ω， n 2上连接的灯泡“110V 110W ”正常发光。

求原线圈中的电流I 1和n 2。

6、如图所示为两个互感器，

在图中圆圈内a 、b 表示电表，

已知电压比为100，电流比为

10，电压表的示数为220V ，

电流表的示数为10A ，则

（ ） A 、a 为电流表，b 为电压表

B 、a 为电压表，b 为电流表

C 、路输送电功率是2200W

D 、线路输送电功率是2.2×106W 7、如图所示是一理想的自耦变压器，A 、B 端接交流电源，C 、D 端

接负载电阻R ，P 为滑动触头，当P 逆

时针转动时，下列结论正确的是（ ）

A 、R 两端的电压下降，电流减小

B 、R 两端的电压升高，电流增大

C 、R 两端的电压升高，电流减小

D 、R 消耗的功率不变

8．在绕制变压器时，某人将两个线圈绕在如图11所示变压器

铁芯的左右两个臂上．当通以交流电时，每个线圈产生的磁通量

都只有一半通过另一个线圈，另一半通过中间的臂．已知线圈1,2

的匝数之比n 1∶n 2＝2∶1.在不接负载的情况下( )

A ．当线圈1输入电压为220 V 时，线圈2输出电压为110 V

B ．当线圈1输入电压为220 V 时，线圈2输出电压为55 V

C ．当线圈2输入电压为110 V 时，线圈1输出电压为220 V

D ．当线圈2输入电压为110 V 时，线圈1输出电压为110 V

9．图中，a 、b 为输入端，接交流电源，c 、d 为输出端，则输

出电压大于输入电压的电路是（ ）

a b 题7题8图 ～ C D R P O A B
