叠片式锂离子电池设计规范叠片式锂离子电池是一种结构紧凑、能量密度高的电池设计,广泛应用于便携式电子设备、电动车辆等领域。
为了确保叠片式锂离子电池的安全性、稳定性和性能,设计规范起着至关重要的作用。
下面是一些叠片式锂离子电池设计规范的主要内容,供参考:1.电池容量选择:根据不同应用需求,选择合适的电池容量。
电池容量一般以毫安时(mAh)为单位,需根据设备功耗的大小和使用时间来确定。
2.电池单体选型:选择具有稳定性好、容量高、循环寿命长、内阻低等特点的电池单体。
常用的电池单体有三元锂、锰酸锂、钴酸锂等。
3.电池堆叠方式:4.电池电芯组装:严格控制电池组装过程,确保电池电芯的一致性。
包括电池单体焊接、电芯间隔隔离、电池热收缩套管的固定等。
5.电池热管理:采取适当的散热措施,如导热片、散热板等,以控制电池温度的上升,防止电池过热引发安全问题。
6.电池保护措施:为电池设计安全保护措施,如过充保护、过放保护、短路保护等,以防止电池因异常情况而损坏或产生火灾或爆炸等危险。
7.电池管理系统(BMS)设计:为电池设计一套完善的电池管理系统,包括电流、电压、温度等参数的监测和控制,以实现对电池的精确管理和保护。
8.充放电性能测试:在设计过程中进行充放电性能测试,以评估电池的循环寿命、能量密度、容量衰减等关键指标。
并根据测试结果,优化电池设计和制造工艺。
9.产品标准和认证:确保设计符合相关产品标准和认证要求,如国家或行业标准、UL认证等,以确保产品的质量和安全性。
10.电池回收处理:在设计过程中考虑电池的回收和环保处理问题,选择可回收的材料和环保的制造工艺,以降低对环境的影响。
总结起来,叠片式锂离子电池设计规范需要考虑电池容量、电池单体选型、堆叠方式、电芯组装、热管理、保护措施、电池管理系统、充放电性能测试、产品标准和认证、电池回收处理等方面的要素。
只有在严格遵守这些规范的基础上,才能设计出安全可靠、性能优良的叠片式锂离子电池。
工业和信息化部关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告
工业和信息化部关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告文章属性•【制定机关】工业和信息化部•【公布日期】2024.06.18•【文号】工业和信息化部公告2024年第14号•【施行日期】2024.06.20•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】电子信息正文中华人民共和国工业和信息化部公告2024年第14号关于修订《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》的公告为进一步加强锂离子电池行业规范管理,推动产业高质量发展,根据行业发展变化、技术升级趋势和有关工作部署,工业和信息化部对《锂离子电池行业规范条件》和《锂离子电池行业规范公告管理办法》进行了修订,现予以公告。
《锂离子电池行业规范条件(2021年本)》和《锂离子电池行业规范公告管理办法(2021年本)》(工业和信息化部公告2021年第37号)同时废止。
附件:1. 锂离子电池行业规范条件(2024年本)2. 锂离子电池行业规范公告管理办法(2024年本)工业和信息化部2024年6月18日附件1锂离子电池行业规范条件(2024年本)为加强锂离子电池行业规范管理,引导产业加快转型升级和结构调整,推动我国锂离子电池产业高质量发展,根据国家有关法律法规及产业政策,按照优化布局、规范秩序、保障安全、提升质量、鼓励创新、分类指导的原则,制定本规范条件。
本规范条件是鼓励和引导行业技术进步和规范发展的引导性文件,不具有行政审批的前置性和强制性。
一、产业布局和项目设立(一)锂离子电池企业及项目应符合国家资源开发利用、生态环境保护、节能管理、安全生产等法律法规要求,符合国家产业政策和相关产业规划及布局要求,符合当地国土空间规划和生态环境保护专项规划等要求,符合区域生态环境分区管控及规划环评要求,应具备相应的运输条件。
(二)在规划确定的永久基本农田、生态保护红线,以及国家法律法规、规章规定禁止建设工业企业的区域不得建设锂离子电池及配套项目。
锂电池设计规范范文
锂电池设计规范范文1.引言锂电池作为一种重要的电源技术,广泛应用于移动通信、电动车辆、储能等领域。
为了确保锂电池的安全性、性能和可靠性,需要制定相应的设计规范。
本文档旨在提供一套完整的锂电池设计规范,帮助设计人员在设计过程中遵循相关安全和技术要求。
2.锂电池基本知识2.1锂电池分类:按照锂电池的结构和性能特点,可将其分为锂离子电池、锂聚合物电池和锂离子聚合物电池等几类。
2.2锂电池组成:锂电池主要由正极、负极、电解质和隔膜等组成,其中正极材料常见有三元材料和钴酸锂材料等。
3.锂电池设计安全要求3.1电池外壳设计:电池外壳应采用阻燃材料,并具备良好的散热性能和抗冲击性能,以防止外力引起电池短路或起火等事故。
3.2温控系统设计:锂电池在高温或低温环境下工作容易引发安全问题,因此需要设计合理的温控系统,包括温度传感器、温度调节器等,以确保电池在合适的温度范围内工作。
3.3过充保护设计:通过设计过充保护电路,确保电池在充电时不会超过额定电压,避免发生过充现象,降低安全风险。
3.4过放保护设计:通过设计过放保护电路,确保电池在放电时不会低于最低允许电压,避免发生过放现象,延长电池寿命。
3.5短路保护设计:通过设计短路保护电路,确保电池在遭受外力短路时能够及时切断电路,防止电池起火或爆炸。
4.锂电池设计性能要求4.1能量密度:电池的能量密度决定了其储能能力,设计中应追求高能量密度,以提高电池的使用时间和续航里程。
4.2功率密度:电池的功率密度决定了其输出能力,设计中应追求高功率密度,以满足高功率需求,如电动车加速等。
4.3循环寿命:电池的循环寿命是指电池充放电循环次数达到规定条件的次数,设计中应追求长循环寿命,提高电池的使用寿命和可靠性。
4.4自放电率:电池的自放电率影响其长时间储存能力,设计中应追求低自放电率,以保证电池长时间存储后能够正常工作。
5.锂电池设计可靠性要求5.1组件设计可靠性:设计中应合理选择电池正负极材料和电解液,以确保电池组件的可靠性和稳定性。
叠片式锂离子电池

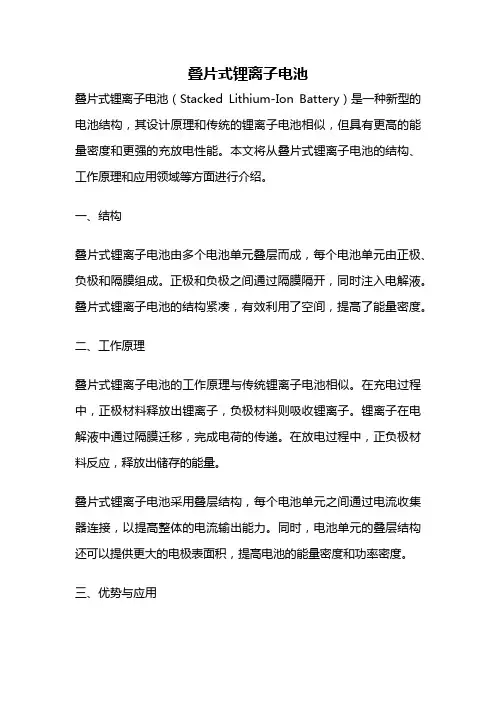

叠片式锂离子电池叠片式锂离子电池(Stacked Lithium-Ion Battery)是一种新型的电池结构,其设计原理和传统的锂离子电池相似,但具有更高的能量密度和更强的充放电性能。
本文将从叠片式锂离子电池的结构、工作原理和应用领域等方面进行介绍。
一、结构叠片式锂离子电池由多个电池单元叠层而成,每个电池单元由正极、负极和隔膜组成。
正极和负极之间通过隔膜隔开,同时注入电解液。
叠片式锂离子电池的结构紧凑,有效利用了空间,提高了能量密度。
二、工作原理叠片式锂离子电池的工作原理与传统锂离子电池相似。
在充电过程中,正极材料释放出锂离子,负极材料则吸收锂离子。
锂离子在电解液中通过隔膜迁移,完成电荷的传递。
在放电过程中,正负极材料反应,释放出储存的能量。
叠片式锂离子电池采用叠层结构,每个电池单元之间通过电流收集器连接,以提高整体的电流输出能力。
同时,电池单元的叠层结构还可以提供更大的电极表面积,提高电池的能量密度和功率密度。
三、优势与应用1. 高能量密度:叠片式锂离子电池采用多层叠片结构,能够在有限的空间内容纳更多的电池单元,从而提高能量密度。
这使得叠片式锂离子电池在电动汽车、无人机等领域具有广阔的应用前景。
2. 高充放电性能:叠片式锂离子电池的叠层结构可以提供更大的电流输出能力,使得电池在短时间内能够输出更强的功率。
这对于一些需要高瞬时输出功率的应用场景非常重要,比如电动工具和电动自行车等。
3. 高安全性:叠片式锂离子电池采用多层叠片结构,使得电池内部的压力更均匀,降低了电池因过热而引起的安全风险。
同时,叠片式锂离子电池还可以根据需求进行模块化设计,一旦某个模块出现故障,可以快速更换,提高了电池的可靠性。
4. 应用领域:叠片式锂离子电池具有广泛的应用领域。
除了电动汽车和无人机之外,叠片式锂离子电池还可以应用于便携式电子设备、储能系统、航空航天等领域。
叠片式锂离子电池以其高能量密度、高充放电性能和高安全性等优势,成为了新一代电池技术的热点研究方向。
叠片锂电池参数设计
叠片锂电池参数设计叠片锂电池作为一种新型的锂离子电池,具有高能量密度、长循环寿命、低自放电率等优点,被广泛应用于移动设备、电动车辆和储能系统等领域。
在设计叠片锂电池时,合理选择和优化电池的参数是至关重要的。
本文将从电池容量、电压、内阻和安全性等方面介绍叠片锂电池参数设计的要点。
一、电池容量电池容量是指电池存储和释放电能的能力,也是衡量电池性能的重要指标之一。
叠片锂电池的容量设计需要根据实际应用需求进行合理选择。
一般来说,电池容量越大,电池的续航能力就越强。
但过大的容量会增加电池的体积和重量,不利于移动设备的携带。
因此,在设计中需要权衡电池的容量和设备的实际使用需求,选择合适的容量。
二、电压叠片锂电池的标准电压为 3.6V,但在实际应用中,电池的电压会随着充放电过程而变化。
在设计中,需要考虑电池的最大充电电压和最小放电电压,以保证电池的正常工作和寿命。
同时,还需考虑电池的额定电压和工作电压范围,以适应不同的应用场景。
三、内阻电池的内阻是指电池在工作过程中产生的内部电阻,它会影响电池的输出电流和电压稳定性。
较大的内阻会导致电池的放电效率降低,同时也会增加电池的发热和能量损耗。
因此,在设计叠片锂电池时,需要选择低内阻的电池材料和合适的电池结构,以提高电池的性能和效率。
四、安全性叠片锂电池的安全性一直是设计中的重要考虑因素。
叠片锂电池内部包含可燃性的电解液和高能量的锂离子,一旦发生短路或过充、过放等异常情况,可能引发电池的热失控和火灾。
因此,在设计中需要采取一系列安全措施,如安装保护电路、采用防火阻燃材料和合理设计电池结构等,以确保电池的安全性。
叠片锂电池参数设计需要考虑电池容量、电压、内阻和安全性等因素。
在实际应用中,我们需要根据设备的需求和性能要求,选择合适的电池参数。
同时,在设计中要注重优化电池的性能和安全性,以提高电池的使用寿命和可靠性。
叠片锂电池作为一种重要的能量存储装置,将在未来的发展中发挥越来越重要的作用。
叠片式锂离子电池设计规范

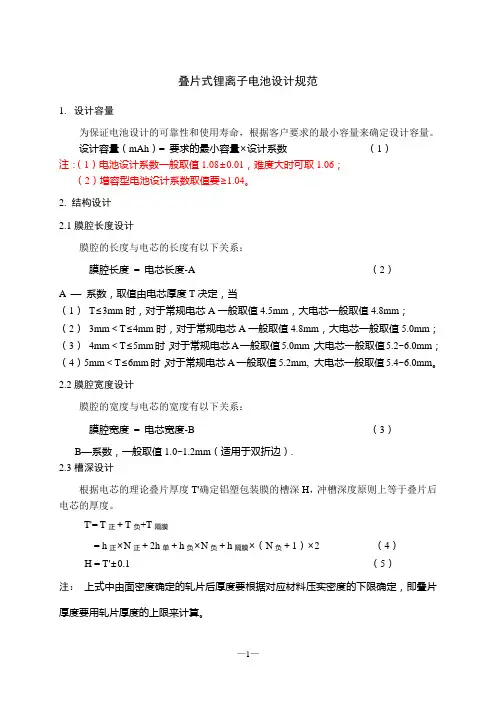

叠片式锂离子电池设计规范1.设计容量为保证电池设计的可靠性和使用寿命,根据客户要求的最小容量来确定设计容量。
