生化分析原理及应用

生化分析原理及应用
统以光源扫射黑条白空相间的条码符号由于条和空对光的反射 不同、不同宽窄的条符反射光持续时间不同,产生强度不同的 反射光.再经光电转换元件接收并转换成相应强度的电信号, 最后通过信号整形,由译码器解译。系统自动识别样品架及样 品编号识别试剂、校准品及其批号、失效期,有的并可识别校 验校准曲线等信息。
实验室常用条形码类型有CODE 39、CODE 128、2 of 5 Standard、Interleaved2of 5等。要自编样品条形码需要条 形码输入器,条形码阅读系统与条形码要匹配。已有全自动试 管分配暨条形码粘贴准备系统。
自动生化分析仪工作原理
生化分析仪(Chemistry Analyzer)是临床检验中经常使用的 重要分析仪器之一它通过对血液或者其他体液的分析来测定各种生化 指标:如转氨酶、血红蛋白、白蛋白、总蛋白、胆固醇、肌肝、葡萄 糖、无机磷、淀粉酶、钙等。结合其他临床资料,进行综合分析,可 以帮助诊断疾病,对器官功能做出评价,鉴别并发因子,以及决定今 后治疗的基准等。
②样品探引(Probe)与加样臂相联,直接吸取样品。探针均设有 液面感应器,防止探针损伤和减少携带污染。有的设有阻塞检测报 警系统当探针样品中的血凝块等物质阻塞时.仪器会自动报警冲洗 探针,并跳过当前样品,对下一样品加样。有的还有智能化防撞装 置遇到阻碍探针立即停止运动并报警。即使如此,它仍是非正规操 作时的易损件。为了保护探针,除预先需要根据样品容器的高低、 最低液面高度等进行设置外、,样品容器的规格、放置以及液面高 度等设定条件不得随意改变。在某些仪器上,采样器和加液器组合 在一起,加样品和加试剂或稀释液一个探针一次完成。
自动生化分析仪基本结构及工作原理
二)典型分立式自动生化分析仪基本结构
1.样品(Sample)系统 样品包括校准品、质控品和病人样品。系统一般由样品装载、

自动生化分析仪的使用、校准和维护

自动生化分析仪的使用、校准和维护

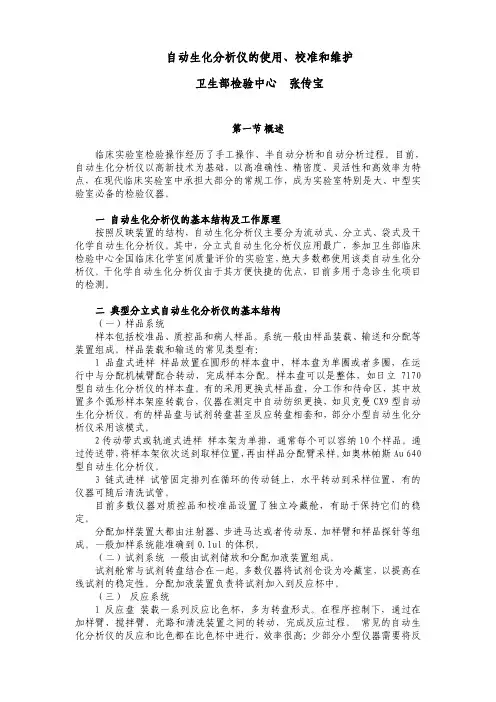

自动生化分析仪的使用、校准和维护卫生部检验中心张传宝第一节概述临床实验室检验操作经历了手工操作、半自动分析和自动分析过程。

目前,自动生化分析仪以高新技术为基础,以高准确性、精密度、灵活性和高效率为特点,在现代临床实验室中承担大部分的常规工作,成为实验室特别是大、中型实验室必备的检验仪器。

一自动生化分析仪的基本结构及工作原理按照反映装臵的结构,自动生化分析仪主要分为流动式、分立式、袋式及干化学自动生化分析仪。

其中,分立式自动生化分析仪应用最广,参加卫生部临床检验中心全国临床化学室间质量评价的实验室,绝大多数都使用该类自动生化分析仪。

干化学自动生化分析仪由于其方便快捷的优点,目前多用于急诊生化项目的检测。

二典型分立式自动生化分析仪的基本结构(一)样品系统样本包括校准品、质控品和病人样品。

系统一般由样品装载、输送和分配等装臵组成。

样品装载和输送的常见类型有:1 品盘式进样样品放臵在圆形的样本盘中,样本盘为单圈或者多圈,在运行中与分配机械臂配合转动,完成样本分配。

样本盘可以是整体,如日立7170型自动生化分析仪的样本盘。

有的采用更换式样品盘,分工作和待命区,其中放臵多个弧形样本架座转载台,仪器在测定中自动纺织更换,如贝克曼CX9型自动生化分析仪。

有的样品盘与试剂转盘甚至反应转盘相套和,部分小型自动生化分析仪采用该模式。

2传动带式或轨道式进样样本架为单排,通常每个可以容纳10个样品。

通过传送带,将样本架依次送到取样位臵,再由样品分配臂采样。

如奥林帕斯Au 640型自动生化分析仪。

3链式进样试管固定排列在循环的传动链上,水平转动到采样位臵,有的仪器可随后清洗试管。

目前多数仪器对质控品和校准品设臵了独立冷藏舱,有助于保持它们的稳定。

分配加样装臵大都由注射器、步进马达或者传动泵、加样臂和样品探针等组成。

一般加样系统能准确到0.1ul的体积。

(二)试剂系统一般由试剂储放和分配加液装臵组成。

试剂舱常与试剂转盘结合在一起。

全自动生化分析仪工作原理

全自动生化分析仪工作原理

全自动生化分析仪工作原理

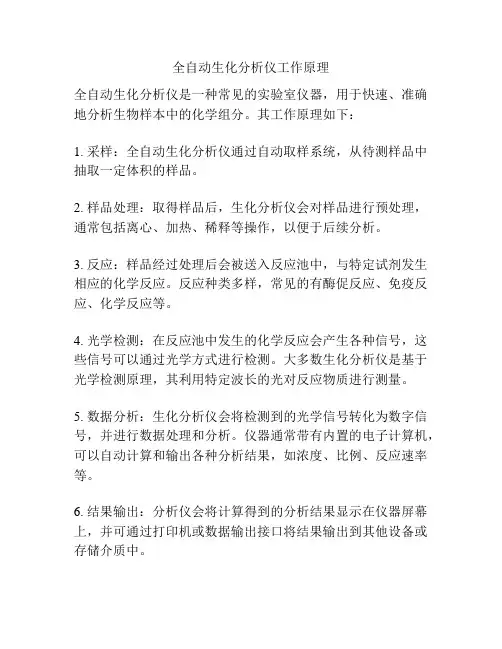

全自动生化分析仪是一种常见的实验室仪器,用于快速、准确地分析生物样本中的化学组分。

其工作原理如下:
1. 采样:全自动生化分析仪通过自动取样系统,从待测样品中抽取一定体积的样品。

2. 样品处理:取得样品后,生化分析仪会对样品进行预处理,通常包括离心、加热、稀释等操作,以便于后续分析。

3. 反应:样品经过处理后会被送入反应池中,与特定试剂发生相应的化学反应。

反应种类多样,常见的有酶促反应、免疫反应、化学反应等。

4. 光学检测:在反应池中发生的化学反应会产生各种信号,这些信号可以通过光学方式进行检测。

大多数生化分析仪是基于光学检测原理,其利用特定波长的光对反应物质进行测量。

5. 数据分析:生化分析仪会将检测到的光学信号转化为数字信号,并进行数据处理和分析。

仪器通常带有内置的电子计算机,可以自动计算和输出各种分析结果,如浓度、比例、反应速率等。

6. 结果输出:分析仪会将计算得到的分析结果显示在仪器屏幕上,并可通过打印机或数据输出接口将结果输出到其他设备或存储介质中。

全自动生化分析仪的工作原理可以大致归纳为采样、样品处理、反应、光学检测、数据分析和结果输出等步骤。

这些步骤的快速、自动化完成,使得生化分析结果准确可靠,并且大大提高了实验效率。

自动生化分析仪原理

自动生化分析仪原理

自动生化分析仪原理

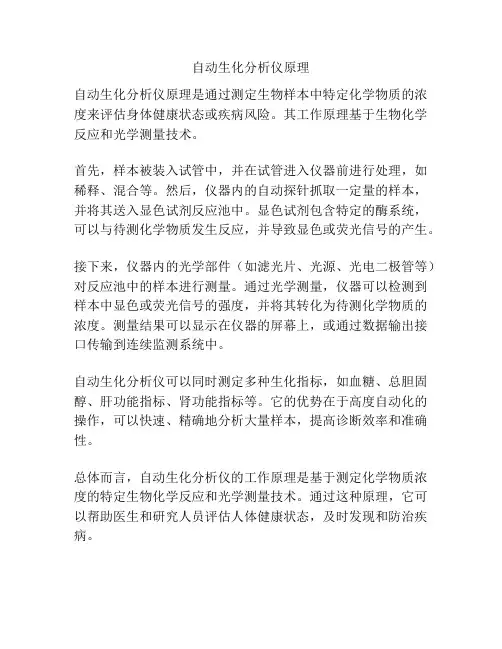

自动生化分析仪原理是通过测定生物样本中特定化学物质的浓度来评估身体健康状态或疾病风险。

其工作原理基于生物化学反应和光学测量技术。

首先,样本被装入试管中,并在试管进入仪器前进行处理,如稀释、混合等。

然后,仪器内的自动探针抓取一定量的样本,并将其送入显色试剂反应池中。

显色试剂包含特定的酶系统,可以与待测化学物质发生反应,并导致显色或荧光信号的产生。

接下来,仪器内的光学部件(如滤光片、光源、光电二极管等)对反应池中的样本进行测量。

通过光学测量,仪器可以检测到样本中显色或荧光信号的强度,并将其转化为待测化学物质的浓度。

测量结果可以显示在仪器的屏幕上,或通过数据输出接口传输到连续监测系统中。

自动生化分析仪可以同时测定多种生化指标,如血糖、总胆固醇、肝功能指标、肾功能指标等。

它的优势在于高度自动化的操作,可以快速、精确地分析大量样本,提高诊断效率和准确性。

总体而言,自动生化分析仪的工作原理是基于测定化学物质浓度的特定生物化学反应和光学测量技术。

通过这种原理,它可以帮助医生和研究人员评估人体健康状态,及时发现和防治疾病。

全自动生化分析仪的原理

全自动生化分析仪的原理

全自动生化分析仪的原理

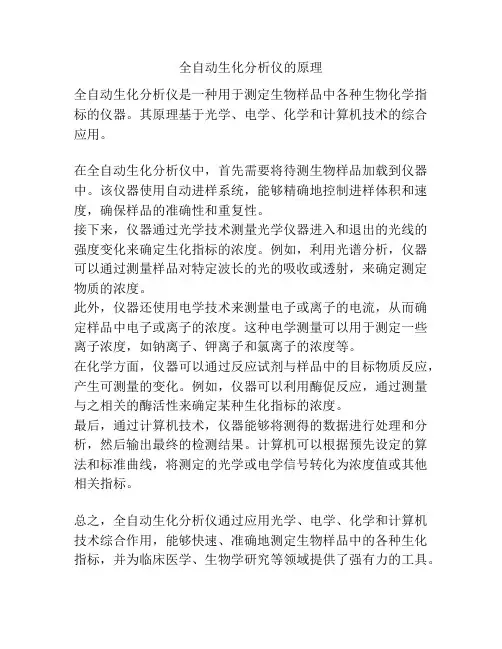

全自动生化分析仪是一种用于测定生物样品中各种生物化学指标的仪器。

其原理基于光学、电学、化学和计算机技术的综合应用。

在全自动生化分析仪中,首先需要将待测生物样品加载到仪器中。

该仪器使用自动进样系统,能够精确地控制进样体积和速度,确保样品的准确性和重复性。

接下来,仪器通过光学技术测量光学仪器进入和退出的光线的强度变化来确定生化指标的浓度。

例如,利用光谱分析,仪器可以通过测量样品对特定波长的光的吸收或透射,来确定测定物质的浓度。

此外,仪器还使用电学技术来测量电子或离子的电流,从而确定样品中电子或离子的浓度。

这种电学测量可以用于测定一些离子浓度,如钠离子、钾离子和氯离子的浓度等。

在化学方面,仪器可以通过反应试剂与样品中的目标物质反应,产生可测量的变化。

例如,仪器可以利用酶促反应,通过测量与之相关的酶活性来确定某种生化指标的浓度。

最后,通过计算机技术,仪器能够将测得的数据进行处理和分析,然后输出最终的检测结果。

计算机可以根据预先设定的算法和标准曲线,将测定的光学或电学信号转化为浓度值或其他相关指标。

总之,全自动生化分析仪通过应用光学、电学、化学和计算机技术综合作用,能够快速、准确地测定生物样品中的各种生化指标,并为临床医学、生物学研究等领域提供了强有力的工具。

全自动生化分析仪原理

全自动生化分析仪原理

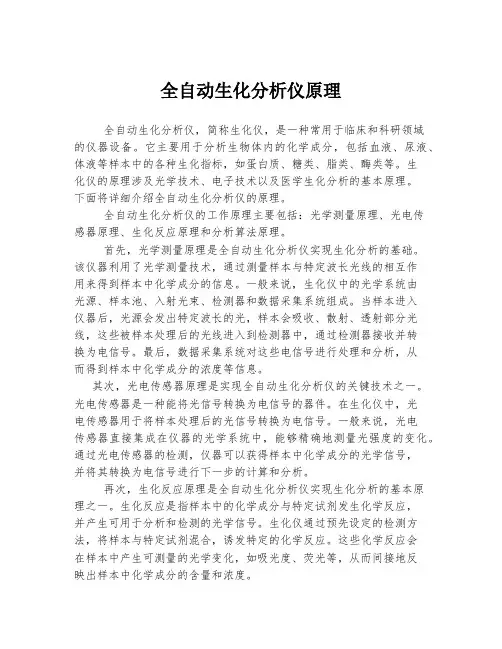

全自动生化分析仪原理全自动生化分析仪,简称生化仪,是一种常用于临床和科研领域的仪器设备。

它主要用于分析生物体内的化学成分,包括血液、尿液、体液等样本中的各种生化指标,如蛋白质、糖类、脂类、酶类等。

生化仪的原理涉及光学技术、电子技术以及医学生化分析的基本原理。

下面将详细介绍全自动生化分析仪的原理。

全自动生化分析仪的工作原理主要包括:光学测量原理、光电传感器原理、生化反应原理和分析算法原理。

首先,光学测量原理是全自动生化分析仪实现生化分析的基础。

该仪器利用了光学测量技术,通过测量样本与特定波长光线的相互作用来得到样本中化学成分的信息。

一般来说,生化仪中的光学系统由光源、样本池、入射光束、检测器和数据采集系统组成。

当样本进入仪器后,光源会发出特定波长的光,样本会吸收、散射、透射部分光线,这些被样本处理后的光线进入到检测器中,通过检测器接收并转换为电信号。

最后,数据采集系统对这些电信号进行处理和分析,从而得到样本中化学成分的浓度等信息。

其次,光电传感器原理是实现全自动生化分析仪的关键技术之一。

光电传感器是一种能将光信号转换为电信号的器件。

在生化仪中,光电传感器用于将样本处理后的光信号转换为电信号。

一般来说,光电传感器直接集成在仪器的光学系统中,能够精确地测量光强度的变化。

通过光电传感器的检测,仪器可以获得样本中化学成分的光学信号,并将其转换为电信号进行下一步的计算和分析。

再次,生化反应原理是全自动生化分析仪实现生化分析的基本原理之一。

生化反应是指样本中的化学成分与特定试剂发生化学反应,并产生可用于分析和检测的光学信号。

生化仪通过预先设定的检测方法,将样本与特定试剂混合,诱发特定的化学反应。

这些化学反应会在样本中产生可测量的光学变化,如吸光度、荧光等,从而间接地反映出样本中化学成分的含量和浓度。

最后,分析算法原理是全自动生化分析仪分析样本中化学成分的重要基础。

通过对样本处理后的光学信号进行处理、计算和分析,生化仪可以得到样本中各种生化指标的浓度和含量。

全自动生化分析仪原理

全自动生化分析仪原理

全自动生化分析仪原理全自动生化分析仪是一种用于临床医学和科研领域的仪器设备,其原理是利用化学方法对生物样本中的各种生化成分进行定量分析。

该仪器能够快速、准确地测定血液、尿液、体液等样本中的蛋白质、酶、代谢产物等指标,为医生诊断疾病、监测治疗效果提供了重要的数据支持。

全自动生化分析仪的原理主要包括样本处理、样本分析和数据处理三个部分。

首先,样本处理是全自动生化分析仪的第一步,它包括样本的采集、预处理和分装。

在样本采集过程中,需要保证样本的纯净度和完整性,以确保分析结果的准确性。

预处理过程则包括离心、稀释等步骤,用于提取样本中的生化成分并将其转化为适合分析的形式。

最后,样本被分装到分析模块中,准备进行后续的分析。

其次,样本分析是全自动生化分析仪的核心部分,它包括多种生化分析方法,如酶促反应、光度法、电化学法等。

这些方法能够对样本中的蛋白质、酶、代谢产物等成分进行快速、准确的定量分析。

通过自动取样、混匀、反应、检测等步骤,全自动生化分析仪可以实现对多种生化指标的同时测定,大大提高了分析效率和准确性。

最后,数据处理是全自动生化分析仪的最后一步,它包括数据的采集、处理和结果输出。

在样本分析过程中,仪器会自动记录分析过程中的各项参数,并将其转化为数字化的数据。

这些数据经过计算、比对、校正等处理后,最终形成报告,提供给医生或研究人员进行参考和分析。

总的来说,全自动生化分析仪通过样本处理、样本分析和数据处理三个步骤,实现了对生物样本中各种生化成分的快速、准确分析。

其原理的实现需要依赖于多种化学、光学、电化学等技术手段,以及精密的仪器设备和自动化控制系统。

这些技术的应用使得全自动生化分析仪成为临床医学和科研领域不可或缺的重要工具,为人们的健康和科学研究提供了有力支持。

全自动生化分析仪基本知识与应用

全自动生化分析仪基本知识与应用
袋式仪器可以自动制作比色杯 比色杯可以兼作反应杯 比色杯不能作流动比色池(半自动)
6
中新口腔
4.干式生化分析仪
• 干片分:扩散层、试剂层、指示剂和支持层。 • 利用“反射光度法”和“差式电位法”检
测。 • 以液体样品中的“水”为溶剂。 • 理论基础:KubelkaMunk理论。
7
中新口腔
5.半自动生化分析仪
59
中新口腔
• 4.苯衍生物指示反应 • ALP • GGT • NAG
60
中新口腔
• 5.免疫透射比浊法 • Ⅳ型胶原 • TnI • Hs-CRP,LP(a) • 尿微量白蛋白,前白蛋白 • 胱抑素C • 载脂蛋白
61
中新口腔
• 6. 离子选择电极法 • K+ • Na+ • Cl• TCO2
42
中新口腔
• 例22
43
中新口腔
• 例23
44
中新口腔
• 例24
45
中新口腔
• 例25
46
中新口腔
• 例26
47
中新口腔
• 例27
48
中新口腔
• 例28 • 钠电极属于 • A 晶体电极 • B 气敏电极 • C 玻璃电极 • D 酶电极 • E 膜电极
49
中新口腔
• 例29 • 很多分析仪都采用双波长或多波长的光路
27
中新口腔
• 例11 • 大多数全自动生化分析仪比色杯的光径是 • A 0.5~0.7cm • B 0.8~1.0cm • C 1.1~1.9cm • D 2.0~3.9cm • E ≥ 4.0cm
28
中新口腔
• 例12
29
中新口腔

全自动生化分析仪的原理、构成及使用

全自动生化分析仪的原理、构成及使用

全自动生化分析仪的原理、构成及使用全自动生化分析仪的原理、构成及使用全自动生化分析仪的原理、构成及使用一、全自动生化分析仪的功能及特点全自动生化分析仪是将生化分析中的取样、加试剂、混合、保温、比色、结果计算、书写报告等步骤的部分或全部由模仿手工操作的仪器来完成。

它可进行定时法、连续监测法等各种反应类型的分析测定。

除了一般的生化项目测定外,有的还可进行激素、免疫球蛋白、血药浓度等特殊化合物的测定以及酶免疫、荧光免疫等分析方法的应用。

它具有快速、简便、灵敏、准确、标准化、微量等特点。

二、全自动生化分析仪的分类全自动生化分析仪有多种分类方法,最常用的是按其反应装置的结构进行分类。

按此法可将全自动生化分析仪分为流动式和分立式两大类。

所谓流动式全自动生化分析仪是指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。

这是第一代全自动生化分析仪。

过去说得多少通道的生化分析仪指的就是这一类。

存在较严重的交叉污染,结果不太准确,现已淘汰。

分立式全自动生化分析仪与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的,不易出现较差污染,结果可靠。

三、全自动生化分析仪的构成因为全自动生化分析仪是模仿手工操作的过程,所以无论哪一类的全自动生化分析仪,其结构组成均与手工操作的一些器械设备相似,一般可有以下几个部分组成:1、样品器:放置待测样本、标准品、质控液、空白液和对照液等。

2、取样装置:包括稀释器、取样探针和输送样品和试剂的管道等。

3、反应池或反应管道:一般起比色皿(管)的作用。

4、保温器:为化学反应提供恒定的温度。

5、检测器:如比色计、分光光度计、荧光分光光度计、火焰光度计、电化学测定仪等。

不同仪器配置不同。

6、微处理器:是分析仪的电脑部分,又叫程序控制器。

控制仪器所有的动作和功能,使用者可通过键盘与仪器“对话”,同时电脑还能接受从各部件反馈来的信号,并作出相应的反应,对异常情况发出一定的指示信号。

生化仪检测原理及应用

生化仪检测原理及应用

湿化学常见的比色分析反应类型:
• 直接测量:具有特征性的吸收峰,不经过任何反应直接在指定波长测 量; • 单一反应:待测反应本身有特征性吸收峰的底物或产物量的变化;如 ALB测定原理:白蛋白+BCG-----白蛋白-溴甲酚绿复合物 • 溴甲酚绿复合物在波长为570nm处吸光度最强,固此法ALB主波长应 设定在570nm; • 偶联反应:底物或产物无特征性吸收峰,需经过其他反应生成有特征 性的吸收峰测量的化合物,这种反应称为指示反应。如ALT测定原理: • L-丙氨酸+α—酸戊二酸 丙酮酸+L-谷氨酸 • 丙酮酸+NADH+H+ 乳酸+ NAD • NADH在340nm处吸光度最强,其吸光度与NADH的浓度成正比,固 ALT此法检测主波长应设定在340nm处。
5:反渗透纯水系统:
• 原水为自来水,首先经过机械过滤器,去除混在 水中的铁锈、砂、红虫、胶体等大颗粒杂质;首 级过滤后的水进入活性碳滤器,活性炭对水中的 余氯、有机物及异味有极高的去除效果;然后经 过软水处理器去除水中造成结垢的钙、镁等离子, 变成软水。经过处理后出来的水,再经过5μm保 安过滤器,防止预处理滤料微粒及5μm以上的杂 质进入反渗透系统,再经高压泵增压1.0MPa或 1.5MPa,在此压力下,反渗透析出纯水,然后送 到纯水箱。
化学发光技术基本原理:
• 1:电化学发光分析技术(ECL):是一种 在电极表面由电化学引发的特异性化学发 光反应。包括了两个过程,发光底物二价 的三联吡啶钌及反应参与物三丙胺在电极 表面失去电子而被氧化。氧化的三丙胺失 去一个H成为强还原剂,将氧化型的三价钌 还原成激发态的二价钌,随即释放光子恢 复为基态的发光底物。 (发光标记物-三联 吡啶钌) • 代表仪器品牌----德国罗氏Cobas E601

全自动生化仪使用说明书

全自动生化仪使用说明书

全自动生化仪使用说明书ECHOPLUS全自动生化分析仪(中文)使用说明书目录1.概述 (1)1.1 组成 (1)1.2 原理 (2)1.3 技术参数 (2)1.4 电源及工作环境要求 (3)1.5 注意事项 (3)2.安装 (3)2.1 仪器安装要求 (3)2.2 仪器安装 (3)2.3 软件安装 (4)2.4 仪器调试 (4)3.操作 (5)3.1 开机 (5)3.2 准备 (6)3.3 检测编程 (8)3.4 检测 (10)3.5 结果修正 (12)3.6 病人信息输入 (14)3.7 工作结束 (16)3.8 关机 (16)4.软件其它功能说明 (16)4.1 生化检验项目设置 (16)4.2 急诊功能 (17)4.3 病人信息查询功能 (18)4.4 检测数据动态分析 (19)4.5 质控管理 (20)4.6 其它检测项目设置 (22)4.7 系统登记管理 (23)4.8 检测管理 (25)5.保养与维护 (28)5.1 保养 (28)5.2 常见问题及故障排除 (28)5.3 更换配件 (29)6.禁忌症 (30)7.试剂 (31)8.储存与运输 (31)9.附录 (31)1. 概述1.1 组成全自动生化分析仪由主机和全自动生化分析仪操作软件组成。

主机的结构组成:a )加样部分:主要包括试剂盘、试剂瓶、样品盘、样品杯、加样臂、加样针及加样器;b )吸样部分:包括反应盘、反应槽、吸样臂和1根吸样针;c )检测部分:光学系统、1个比色池,1个光电转换器。

计算机及外设:a)CPU≥2.4GHz,WINDOWS XP操作系统;b)内存512M以上;64M独立显卡;c)硬盘40G以上;d)显示器分辨率为1024×768;e)喷墨/激光打印机。

1.2 原理仪器由光源灯发出的光经平行处理后,通过滤光片分光,透过比色池吸收,部分光经被测物质吸收,剩余的光由检测器接收,经放大及摸拟/数字转换后由微机进行处理、计算,并由显示器和打印机显示打印出最终测定结果。

全自动生化分析仪的原理及检测方法

全自动生化分析仪的原理及检测方法
2. 水浴恒温的优点是:温度均匀、稳定;
3. 水浴恒温的缺点是:升温缓慢,开机预热时间长,因 水质变化(微生物、矿物质沉积)影响测定,因此要定 期换水和比色杯。为了加热均匀和防止变质,往往要 设置电动机循环转动和添加防腐剂。
反应杯
在反应盘上安装清洗站。一项检验项目完成后, 反应杯随即被自动清洗,实现了实时清洗。 1.反应杯清洗时,先吸走废液,灌入清洗液,再吸走 清洗液,灌入清水,并自动进行水空白自检,确定反 应杯是否清洗干净。 2.水空白自检通过后,由冲洗站吸掉水,由真空吸湿 干燥反应杯,再做下面的检验项目。 3.假如反应杯污染,不能冲洗干净,仪器会自动放弃 再次使用该反应杯,并且由电脑发出警告,在屏幕上 显示出污染的反应杯所在位置,便于拿出反应杯进一 步处理或更换新杯。
2. 选待测溶液最大吸收峰对应的波长为λp,选等吸收点 的对应的波长为λs。所谓等吸收点,是指对于某个波 长,尽管待测溶液的浓度不同,但对该波长的光的吸 收均相等。等吸收点所对应的波长叫做等吸收波长。 对于吸收光谱具有吸收峰的物质,同浓度下吸光度相 等的两个波长,也是等吸收波长。等吸收波长是双波 长法的理论基础之一。应用这一方法的必要条件是能 准确地测定出等吸收点,否则将造成显著的误差。
双波长测定原理
双波长测光的优点:
可以有效地扣除样 本的混浊、溶血、 黄疸的干扰,并将 噪声部分降低到最 低限度,例如:可消 除或最大限度地减 少因反应液中的污 物、纤维蛋白、光 源的闪烁、漂移、 反应杯的伤痕、污 染、恒温水中的污 物等引起的误差。
选择双波长的方法
1. 根据待测溶液对吸光谱的吸收曲线,选择最大吸收峰 对应的波长为λp,吸收曲线下端较为平坦的某一波长 为λs。
选择双波长的方法
3. 选溶液最大吸收峰的波长为λp,选显色剂的最大吸 收峰对应的波长为λs。该法又称为双波长增敏法, 其原理是:当向一定浓度的显色剂溶液中加入待测物 时,由于生成物质浓度的增大,生成物的吸光度也随 之增大,而显色剂则由于不断消耗,其吸光度逐渐减 小。如果以λp为测定波长,λs为参比波长时,测得 的差吸收光度显然是生成物吸光度与消耗的显色剂的 吸光度之和,从而提高了测定的灵敏度。

全自动生化分析仪的结构和功能

全自动生化分析仪的结构和功能

2)降低实验室的生物安全风险
检验过程中的自动化减少了检验技术人员与样本和试剂直接接触 的次数,有效避免了对操作者污染机会,同时也减少了对环境的污 染
3)提升实验室的服务水平
检验速度大大提高,缩短了患者候诊时间;患者同等检验费用得 到高质量的医疗服务
(三)发展趋势
• 自动生化分析仪已经在全国大多数医院得到普及应用,基本实现 了生物化学检验的自动化。目前,生化检验正向着自动化程度更 高的全实验室自动化(total laboratory automation,TLA)方向发展。 TLA将样本前处理系统、样本运送系统、样本分析系统(血细胞 系统、凝血系统、生化系统、免疫系统等)串联起来,组成流水 线,再加上LIS和计算机系统,形成大规模的全检验过程自动化。
加样针和试剂针均设有液面感应器,防止探针损伤和减少携带污 染
有的分析仪设有阻塞检测报警系统,当探针遇到样品中的血凝块 等阻塞物时,仪器会自动报警、冲洗探针,并跳过当前样品,对下 一样品加样
有的分析仪还有智能化防撞装置,当遇到阻碍时探针立即停止运 动并报警
加液器
4)搅拌器
有机械式搅拌混匀和超声混匀两种方式,经常用的是机械式搅拌 混匀,由电机和搅拌棒组成,电机运动带动搅拌棒高速转动,使反 应液和样品充分混匀。
一台分析仪配有许多样本架,并可按颜色区分常规样本、急诊样 本、校准样本等
仪器通过识别样本管上的条形码来获取样本信息,如编号、患者 资料、检测项目等
样本架或样本盘
2)试剂盘和试剂瓶
试剂盘为圆盘状,安装在具有冷藏功能的试剂仓内,试剂盘可放 置一定形状的试剂瓶,不同分析仪试剂瓶的容量和形状不同。
试剂盘转动使试剂瓶达到特定的位置吸取试剂。
二、工作原理

自动生化分析仪的工作原理

自动生化分析仪的工作原理

自动生化分析仪的工作原理
自动生化分析仪是一种通过光学、电化学、免疫荧光等技术来进行生物样本的化学成分分析的仪器。

其工作原理主要分为样本处理、反应与检测三个步骤。

首先,在样本处理阶段,自动生化分析仪将待测样本进行预处理,如血液离心、稀释等。

这一步的目的是为了提取出样本中的化学成分,为后续的分析做好准备。

其次,进入反应阶段。

在反应阶段,自动生化分析仪会加入特定试剂与待测样本反应,产生化学反应。

不同的试剂与样本会在特定的条件下产生一系列的反应,这些反应会产生发光、吸收光、发生电化学变化等。

最后,进入检测阶段。

在检测阶段,自动生化分析仪会利用光学或电化学原理来检测反应中所产生的信号。

例如,利用吸光度法可以测定试剂与样本反应后产生的吸光度变化;利用光散射法可以测定溶液中物质粒子的大小及其浓度;利用电化学法可以测定物质在电极上的电流或电势变化等。

通过以上三个步骤,自动生化分析仪能够实现对生物样本中不同化学成分的测定与分析。

其关键在于选择合适的试剂与反应条件,以及准确测量反应产生的信号变化。

这种自动化的分析仪器在医学、生化实验室等领域中具有重要的应用价值。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、自动生化分析仪的功能及特点自动生化分析仪是将生化分析中的取样、加试剂、混合、保温、比色、结果计算、书写报告等步骤的部分或全部由模仿手工操作的仪器来完成。

它可进行定时法、连续监测法等各种反应类型的分析测定。

除了一般的生化项目测定外,有的还可进行激素、免疫球蛋白、血药浓度等特殊化合物的测定以及酶免疫、荧光免疫等分析方法的应用。

它具有快速、简便、灵敏、准确、标准化、微量等特点。

二、自动生化分析仪的分类自动生化分析仪有多种分类方法,最常用的是按其反应装置的结构进行分类。

按此法可将自动生化分析仪分为流动式和分立式两大类。

所谓流动式自动生化分析仪是指测定项目相同的各待测样品与试剂混合后的化学反应在同一管道流动的过程中完成。

这是第一代自动生化分析仪。

过去说得多少通道的生化分析仪指的就是这一类。

存在较严重的交叉污染,结果不太准确,现已淘汰。

分立式自动生化分析仪与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的,不易出现较差污染,结果可靠。

三、自动生化分析仪的构成因为自动生化分析仪是模仿手工操作的过程,所以无论哪一类的自动生化分析仪,其结构组成均与手工操作的一些器械设备相似,一般可有以下几个部分组成:1、样品器:放置待测样本、标准品、质控液、空白液和对照液等。

2、取样装置:包括稀释器、取样探针和输送样品和试剂的管道等。

3、反应池或反应管道:一般起比色皿(管)的作用。

4、保温器:为化学反应提供恒定的温度。

5、检测器:如比色计、分光光度计、荧光分光光度计、火焰光度计、电化学测定仪等。

不同仪器配置不同。

6、微处理器:是分析仪的电脑部分,又叫程序控制器。

控制仪器所有的动作和功能,使用者可通过键盘与仪器“对话”,同时电脑还能接受从各部件反馈来的信号,并作出相应的反应,对异常情况发出一定的指示信号。

分析软件和分析结果一般贮存在磁盘中,可共查询。

7、打印机:可绘制反应动态曲线和打印检验报告单等。

8、功能监测器:显示屏就是其中一部分,可查看反应状态、人机“对话”的情况、当前仪器工作状态、分析结果等。

四、流动式自动生化分析仪流动式自动生化分析仪又可分为空气分段系统和非分段系统。

前者是流动式分析仪中最典型的一种。

(一)空气分段系统这种分析仪的特点是通过比例定量泵挤压弹性样品管、空气管和试剂管(通称“泵管”),将样品依次连续地吸入并沿样品管输送,另一方面由空气管吸入的气泡将由同样原理吸入并在试剂管道中连续流动的试剂分成均匀的节段,样品流和试剂流在连续向前流动的过程中相遇、混合、透吸(必要时)、保温、反应及被测定。

整个分析过程是液流在管道中连续流动的过程中完成的。

(二)非分段系统非分段系统是靠试剂空白或缓冲液来间隔每个样品的反应液,这样,在管道中连续流动的液体不被分段。

非分段系统可再分为流动注入系统和间隙系统。

1、流动注入系统:该系统的组成与空气分段系统相似,但某些结构和工作原理有所不同,空气分段系统是利用气泡分段来防止管道中各反应液在流动过程中的交叉污染,而流动注入系统则是通过将样品依次注入连续流动的试剂流管道中来达到防止交叉污染的目的的。

2、间隙系统:该系统的结构、组成和工作原理与流动注入系统相似,但其特点是每一次进样都必须在前一样品的分析过程结束后(包括管道的清洗)才能开始,而不能连续地依次进样,每次进样间有一时间间隙,故有人称为不连续流动式分析仪。

五、分立式自动生化分析仪分立式为第二代自动生化分析仪,它与流动式的主要差别是每个待测样品与试剂混合间的化学反应都是分别在各自的反应皿中完成的。

称为第三代自动生化分析仪的离心式自动生化分析仪,也应属于分立式。

因为在离心式分析仪中,每个待测样品都是在离心力作用下,在各自的反应槽内与试剂混合,并完成化学反应,继而被测定的。

离心式分析仪属于“同步分析”,在离心力的作用下,各待测样品几乎同时与试剂混合、反应并被测定后打出报告;而其它分析仪是“顺序分析”,即各待测样品依次与试剂混合、反应先后被测定。

袋式自动生化分析仪也应属于分立式,它是用试剂袋代替反应管和比色皿,测定时每个待测样品在各自的试剂袋内进行反应并被检测。

还有一种称为“干式自动生化分析仪”也属于分立式。

它的主要特点是采用固相化学技术,即将试剂固相于胶片或滤纸小片等载体上。

测定时使一定量的待测样品分布于一张试纸片上,一定时间后用反射光度计测定。

分立式自动生化分析仪,是目前各实验室普遍使用的自动生化分析仪,一般都可以任意选择测定项目,故称为任选式自动生化分析仪。

下面将重点介绍任选式自动生化分析仪。

六、任选式自动生化分析仪的主要部件(一)加样系统1、样品转盘:可放置小型样品杯数十只。

有的分析仪可直接用盛样本的试管,有的还附有条形码阅读装置,能识别样本试管上的条形码信息,不需给样本编号,也不必输入病人资料即可打印出该病人的化验报告。

2、试剂室(仓):不同的分析仪试剂室可容纳的试剂盒数量不同,一般可容纳20多种试剂。

有的试剂室带有冷藏装置,带有条形码识别装置的试剂室试剂可以任意放置试剂盒位置。

3、取样装置:有的分析仪取样本和取试剂公用同一采样针,由内部的分流阀控制取样本和取试剂;有的仪器有两套取样装置,分别取样本和取试剂。

采样针前端有液面传感器防止空吸或采样针外壁液体挂淋,采样臂中有预温装置。

如果采用多试剂分析方法,将占用试剂室中试剂盒位置,会减少测定项目。

(二)比色系统1、光源:大多数分析仪使用卤素钨丝灯,工作波长325~800nm。

有的分析仪使用氙灯,工作波长285~750nm。

2、比色杯:有分立式比色杯、分立式转盘式比色杯、离心式比色盘、流动池。

干式生化仪不需要比色杯,袋式生化仪由试剂袋经挤压自动形成比色杯。

比色杯光径6-7mm,少数为10mm。

比色杯中的反应液需要恒温,有37℃、30℃、25℃三档可选择,有的固定为37℃。

多数用吹入恒温空气的方式,也有用恒温水浴或半导体温控装置的。

为了保证比色杯中反应液有±0.1℃的精确度,分析仪的环境温度必需保持18~30℃,室温波动不宜超过2℃。

3、单色器:(1)干涉滤光片(2)光栅4、检测器:(1)光电倍增管,已很少用。

(2)列阵固态光敏二极管。

(三)供排水系统自动生化分析仪中有很多供水管道与电磁阀。

只读存储器中软件参数控制电磁阀与输液泵供给各个部件的冲洗与吸液,最后排出机外。

随机存储器内的分析参数控制电磁阀与注射器的步进电机,供应样本、试剂和稀释用水。

有的生化仪还能自动冲洗比色杯供反复使用。

(四)数据处理系统每个项目的检测结果暂时储存在随机存储器中,待某个样本所需的项目全部检测完毕,由微机汇总打印出综合报告单。

微机的存储器中可以存储相当数量的病人数据与逐日的室内质控数据,随时可以按指令调出,在荧光屏上显示或打印,也可存储在软盘中长期保存,随时调阅。

七、任选式自动生化分析仪的分析顺序每份样品可以任选试剂室内预置试剂盒的一项或全部项目的检测。

微机按输入的指令,安排项目检测次序,一般先做孵育时间长的终点法,后做监测时间短的速率法,以便恒速打印综合报告单。

当指定样本进入待测位置时,微机指令试剂盒进入试剂取样位置,按所测项目的参数由加样系统定量取样,同时比色杯按微机的指令到达指定位置加样。

生化仪的分析速度与仪器加样周期的时间有关。

加样周期的时间越短分析仪的速度越快。

双试剂法占用两个加样周期,分析速度减半。

八、任选式自动生化分析仪的主要分析参数1、试验代号14、连续监测时间2、试验名称15、标准液数量3、试验方法16、标准液浓度4、试验类型17、重复校标次数5、温度18、计算因子(F值)6、波长:可选择主波长和次波长。

19、计量单位7、反应类型20、小数点位数8、终点法零点读数21、底物耗尽9、样本量与稀释水量22、线性度10、试剂量与稀释水量23、试剂吸光度上限与下限11、样本空白24、线性范围12、孵育时间25、参考范围13、延迟时间26、等等等等九、任选式自动生化分析仪分析参数的使用(一)仪器厂家提供的测定项目1、著名仪器公司自己生产常用项目试剂盒、定标液(定值血清型标准液)与定值质控血清,提供30种左右常用项目的分析参数,供用户直接使用。

另外还有数十个空白项目参数表,由用户自己开发新项目。

2、有的著名仪器公司自己不提供试剂盒,但有合作的试剂公司,由合作试剂公司提供分析参数。

因此,在购买仪器时必须购买一定数量指定试剂公司的试剂盒(包括定标液与定值质控血清)。

3、小型仪器公司既不生产试剂盒,也没有合作试剂公司,分析参数表是空的,需要用户自己设计分析参数,因此难度很大。

不过国内代理商一般提供他们的设计参数,往往个别参数不恰当,用户自己应逐条核实。

(二)最好使用厂家的原装参数1、原装分析参数不应修改,仅计量单位要选用我国法定单位。

用原公司指定的试剂盒、定标液与定值质控血清作室内质量控制,除非分析仪没有调试好或有故障,一般能一次通过。

2、不同公司的定标液在定值时所用原始标准的来源不同,其定值可以稍有差异。

方法学相同的试剂盒配方也有差异,所以其它公司的定标液或用水剂标准液作仪器定标,使用非指定试剂盒作质控,测得的数值与质控血清的的预计值会有差异,这种情况不表示原装分析参数不合适。

3、国产试剂盒的产品质量已大有提高,可选择方法学相同的优质国产试剂盒与原公司指定试剂盒作并行检测,实验样品应包括低值和高值,结果作相关分析。

符合要求的可以使用。

少数项目的方法学没有符合要求的国产试剂盒,只有另行安排该项目的国产试剂分析参数。

但原参数要保留或备份,等待合格的国产试剂盒出现。

4、不论用原公司或国产试剂盒,原分析参数不应随意修改,尤其是主要参数;如血清试剂比(包括稀释水量)、孵育时间、延迟时间、检测时间,因为这些参数一旦改变,线性范围和各种限额参数都将发生改变,严重影响测定结果的准确性。

5、双试剂两步法的方法学有很多优点,如果分析仪为双试剂式,最好用双试剂两步法。

6、底物耗尽参数不能删去,否则高浓度结果出现低值;线性范围如果删去,高浓度结果也会偏低;试剂吸光度上下限如被删去,分析仪将接受变质试剂。

(三)自己设计分析参数的原则如果仪器公司不提供分析参数或测定项目的方法学不同,可以自己设置分析参数。

主要设计以下几个参数。

1、样本试剂比例。

6、计算因子。

2、孵育时间。

7、底物耗尽限额。

3、延迟时间。

8、线性度。

4、监测时间。

9、线性范围。

5、试剂吸光度上下限。

以上这些参数试剂盒说明书一般都会提供,可按此填入分析参数表,定标后即可进行日常工作,有些参数在以后的工作中逐步修正。

相关文档
最新文档
