液力耦合器工作原理

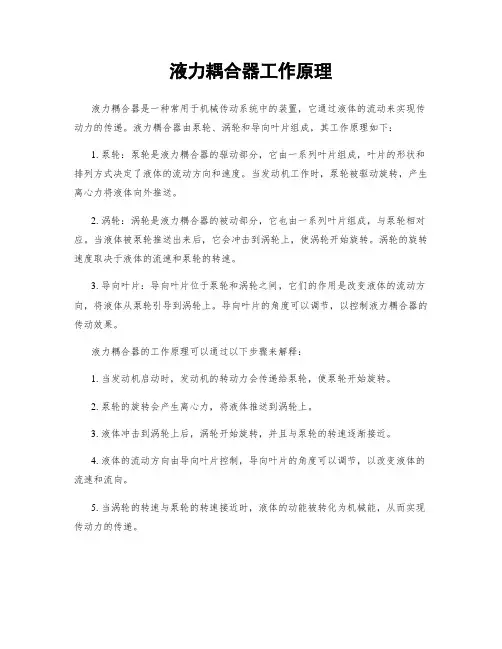

液力耦合器工作原理液力耦合器是一种常用于机械传动系统中的装置，它通过液体的流动来实现传动力的传递。

液力耦合器由泵轮、涡轮和导向叶片组成，其工作原理如下：1. 泵轮：泵轮是液力耦合器的驱动部分，它由一系列叶片组成，叶片的形状和排列方式决定了液体的流动方向和速度。

当发动机工作时，泵轮被驱动旋转，产生离心力将液体向外推送。

2. 涡轮：涡轮是液力耦合器的被动部分，它也由一系列叶片组成，与泵轮相对应。

当液体被泵轮推送出来后，它会冲击到涡轮上，使涡轮开始旋转。

涡轮的旋转速度取决于液体的流速和泵轮的转速。

3. 导向叶片：导向叶片位于泵轮和涡轮之间，它们的作用是改变液体的流动方向，将液体从泵轮引导到涡轮上。

导向叶片的角度可以调节，以控制液力耦合器的传动效果。

液力耦合器的工作原理可以通过以下步骤来解释：1. 当发动机启动时，发动机的转动力会传递给泵轮，使泵轮开始旋转。

2. 泵轮的旋转会产生离心力，将液体推送到涡轮上。

3. 液体冲击到涡轮上后，涡轮开始旋转，并且与泵轮的转速逐渐接近。

4. 液体的流动方向由导向叶片控制，导向叶片的角度可以调节，以改变液体的流速和流向。

5. 当涡轮的转速与泵轮的转速接近时，液体的动能被转化为机械能，从而实现传动力的传递。

液力耦合器的优点在于其具有较大的扭矩传递能力和平稳的传动特性。

它可以在启动和变速时提供较大的起动扭矩，并且可以实现无级变速。

此外，液力耦合器还具有自动润滑和冷却的功能，能够延长传动系统的使用寿命。

然而，液力耦合器也存在一些缺点。

由于液体的流动损失和能量转换的损耗，液力耦合器的效率较低。

此外，在高转速和高负载条件下，液力耦合器可能会产生过多的热量，需要额外的冷却装置来维持其正常工作。

总结起来，液力耦合器是一种通过液体流动来实现传动力传递的装置。

它由泵轮、涡轮和导向叶片组成，通过液体的冲击和转动来实现传动效果。

液力耦合器具有扭矩传递能力大、平稳传动、无级变速等优点，但也存在效率低和产生过热的缺点。

液力耦合器工作原理

液力耦合器工作原理液力耦合器是一种常见的动力传动装置，广泛应用于各种机械设备中。

它通过液体的动力传递来实现机械的连接和传动。

液力耦合器由泵轮、涡轮和液力传递介质组成，下面将详细介绍液力耦合器的工作原理。

液力耦合器的工作原理可以简单概括为：通过泵轮产生的离心力将液体加速，然后将加速的液体流向涡轮，涡轮受到液体的冲击力而转动，从而实现动力传递。

具体来说，液力耦合器的工作原理包括以下几个步骤：1. 液力传递介质流动：液力耦合器中的液体介质通常是液压油或液压液。

当液力耦合器启动时，液体从泵轮的中心进入，并通过泵轮的叶片加速流动。

液体在泵轮的离心力作用下，形成一个旋涡状的流动状态。

2. 涡轮转动：加速的液体流向涡轮，并冲击涡轮的叶片。

涡轮受到液体的冲击力，开始转动。

涡轮的转动速度取决于液体的流速和液力耦合器的设计参数。

3. 动力传递：涡轮的转动通过轴传递给被连接的机械设备，从而实现动力传递。

涡轮的转动速度和扭矩取决于泵轮和涡轮之间的液体流动状态和液力耦合器的设计参数。

液力耦合器的工作原理具有以下特点：1. 自动变速：液力耦合器可以根据负载的变化自动调整传递的扭矩和转速，实现自动变速。

当负载增加时，液力耦合器会自动提供更大的扭矩和转速，以满足负载的需求。

2. 起动平稳：液力耦合器的起动过程平稳，没有冲击和颤动。

这是因为液力耦合器通过液体的流动来传递动力，而不是通过机械的直接接触，避免了起动时的冲击和振动。

3. 隔离振动：液力耦合器可以隔离机械设备之间的振动和冲击，减少传动系统的噪音和损坏。

液力耦合器的液体介质可以吸收和减缓机械设备之间的冲击力和振动，保护机械设备的正常运行。

4. 转矩放大：液力耦合器可以将输入轴的转矩放大到输出轴，提供更大的扭矩输出。

这对于需要大扭矩输出的机械设备非常有用，例如起重机、挖掘机等。

总结：液力耦合器是一种通过液体的动力传递来实现机械连接和传动的装置。

它通过泵轮和涡轮之间的液体流动，实现动力的传递和变速。

液力耦合器

1、液力偶合器的结构液力偶合器又称液力联轴器，是一种靠液体动能传递扭矩的传动元件。

YOX系列限矩型液力偶合器，主要由输入轴、输出轴、泵轮、涡轮、外壳、易熔塞等构件组成。

输入轴一端与电机相连，另一端与泵轮相连。

输出轴一端与涡轮相连，另一端与工作机相连。

泵轮与涡轮对称布置，都是具有径向直叶片的叶轮，叶轮工作腔的最大直径称为有效直径，是规格大小的标志。

外壳与泵轮固连成密封腔，供工作介质在其中做螺旋环流运动以传递扭矩。

2、液力偶合器的原理当电机通过输入轴带动偶合器泵轮旋转时，泵轮工作腔内的工作液体受离心力的作用由半径较小的泵轮入口被加速加压抛向半径较大的泵轮出口处，同时液体的动量矩产生增量，即泵轮将输入的机械能转化成了液体动能。

当携带液体动能的工作液体从泵轮出口冲向对面的涡轮时，液流便沿涡轮叶片所形成的流道做向心流动，同时释放液体动能转化机械能，驱动涡轮并带负载旋转做功。

于是，输入与输出在没有直接机械连接的情况下，仅靠液体动能便柔性的连接起来了。

二、功能与用途1、液力偶合器的功能具有柔性传动功能：能有效的减缓冲击，隔离扭振，提高转动品质；具有电机轻载起动功能：当电机起动时，力矩甚微，接近于空载起动，从而降低起动电流，缩短起动时间，起动过程平衡、顺利；具有过载保护功能：有效的保护电机和工作机，在起动或超载时不受损坏，降低机器故障率，延长使用寿命，降低维护保护费用和停工时间；具有协调多机同步起动功能：在多机起动系统，能够达到电机顺序起动，协调各电机同步、平稳驱动。

2、液力偶合器的用途限矩型液力偶合器适用于一切需要解决起动困难、过载保护、减缓冲击震动和隔离扭振，协调多机驱动的机械设备上，广泛用于矿山。

三、安装与拆卸1、液力偶合器的安装（1）安装偶合器前应将原动机与工作机轴清洁干净并涂抹润滑脂。

（2）安装时不允许用压板或铁锤敲打偶合器铝制壳体，也不可热装，以免损坏密封及元件。

可在工作机轴上绞螺纹孔，并在其上旋入螺杆，通过旋转螺杆上特制的螺母将套在螺杆上的偶合器主轴（联带偶合器）平衡代入，安装在工作设备上（如安装简图所示）。

液力耦合器

结构图泵轮通常在内燃机或电机驱动下旋转，叶片带动油液，在离心力作用下，这些油液被甩向泵轮叶片边缘，由于泵轮和涡轮的半径相等，叶片外缘的液压，由于压差液体冲击涡轮叶片，当足以克服外阻力时，使涡轮开始转动，即是将动能传给涡轮，使涡轮与泵轮同方向旋转。油液动能下降后从涡轮的叶片边缘又流回到泵轮，形成循环回路，其流动路线如同一个首尾相连的环形螺旋线。液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。在忽略不计叶轮旋转时的风损及其他机械损失时，它的输出(涡轮)扭矩等于输入(泵轮)扭矩。
应用领域
汽车
重工业
液力耦合器曾应用于早期的汽车半自动变速器及自动变速器中。液力耦合器的泵轮与发动机的飞轮相连接，动力由发动机曲轴传入。在有些时候，耦合器严格上讲是飞轮的一部分，在这种情况下，液力耦合器又被称为液力飞轮。涡轮与变速器的输入轴相联。液体在泵轮与涡轮间循环流动，使得力矩从发动机传至变速器，驱动车辆的前进。在这方面，液力耦合器的作用非常类似于手动变速器中的机械离合器。由于液力耦合器无法改变转矩的大小，现已被液力变矩器所取代。
分类
根据用途的不同，液力耦合器分为普通型液力耦合器、限矩型液力耦合器和调速型液力耦合器。其中限矩型液力耦合器主要用于对电机减速机的启动保护及运行中的冲击保护，位置补偿及能量缓冲；调速型液力耦合器主要用于调整输入输出转速比，其它的功能和限矩型液力耦合器基本一样。
根据工作腔数量的不同，液力耦合器分为单工作腔液力耦合器、双工作腔液力耦合器和多工作腔液力耦合器。根据叶片的不同，液力耦合器分为径向叶片液力耦合器、倾斜叶片液力耦合器和回转叶片液力耦合器。
优缺点
优点
缺点
（1）具有柔性传动自动适应功能。（2）具有减缓冲击和隔离扭振功能。（3）具有改善动力机启动能力，使之带载荷或空载启动功能。（4）具有在外载荷超载时保护电机和工作机不受损坏的过载保护功能。（5）具有协调多动力机顺序启动、均衡载荷和平稳并车功能。（6）具有柔性制动减速功能（指液力减速器和堵转阻尼型液力耦合器）。（7）具有使工作机延时缓慢启动功能，能平稳地启动大惯量机械。（8）对环境的适应性强，可以在寒冷、潮湿、粉尘、需防爆的环境下工作。（9）可以使用廉价的笼型电机替代价格昂贵的绕线式电机。（10）对环境没有污染。（11）传递功率与其输入转速的平方成正比，输入转速高时，能容量大，性能价格比高。

液力耦合器工作原理

液力耦合器工作原理引言概述：液力耦合器是一种常见的机械传动装置，广泛应用于各种工业领域。

它通过液体的动力传递来实现机械的连接和传动。

本文将详细介绍液力耦合器的工作原理，包括液力传递、液力变速和液力控制等方面。

一、液力传递1.1 流体动力传递液力耦合器内部填充着液体，通常是油。

当液体在转子内部流动时，它会产生动力，这种动力可以传递给其他机械部件，实现动力传递。

液力传递的基本原理是利用液体的动能和压力来传递转矩和功率。

1.2 液力耦合器的结构液力耦合器由驱动轴、从动轴和液力传递介质组成。

驱动轴和从动轴通过液力传递介质连接在一起。

液力传递介质通常由转子、泵和涡轮组成。

泵将液体从驱动轴端抽出，然后通过转子和涡轮的作用，将液体传递到从动轴端。

1.3 液力传递的特点液力传递具有一定的特点。

首先，液力传递可以在无接触的情况下实现动力传递，减少了磨损和噪音。

其次，液力传递可以实现连续的动力传递，不受转速比的限制。

此外，液力传递还具有一定的扭矩放大效应，可以在启动和低速工况下提供更大的扭矩输出。

二、液力变速2.1 液力耦合器的变速原理液力耦合器可以通过改变液体的流动状态来实现变速。

当液体在转子内部流动时，它的流速和流量会发生变化，从而改变液力传递的效果。

通过调整液体的流动状态，可以实现不同的转速比和扭矩输出。

2.2 液力变速的调节方式液力耦合器的变速可以通过调节泵和涡轮的转速来实现。

当泵和涡轮的转速不同时，液体的流动状态会发生变化，从而实现不同的变速效果。

此外，还可以通过改变液体的粘度和密度来调节液力变速的效果。

2.3 液力变速的优势和应用液力变速具有一定的优势。

首先，液力变速可以实现平滑的变速过程，减少机械部件的磨损和冲击。

其次，液力变速可以实现无级变速，满足不同工况下的需求。

液力变速广泛应用于汽车、船舶、工程机械等领域。

三、液力控制3.1 液力耦合器的控制方式液力耦合器的控制可以通过调节液体的流量和压力来实现。

液力耦合器工作原理

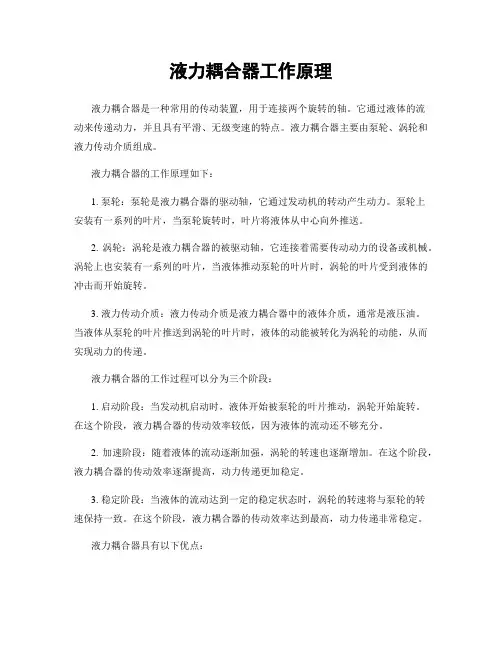

液力耦合器工作原理液力耦合器是一种常用的传动装置，用于连接两个旋转的轴。

它通过液体的流动来传递动力，并且具有平滑、无级变速的特点。

液力耦合器主要由泵轮、涡轮和液力传动介质组成。

液力耦合器的工作原理如下：1. 泵轮：泵轮是液力耦合器的驱动轴，它通过发动机的转动产生动力。

泵轮上安装有一系列的叶片，当泵轮旋转时，叶片将液体从中心向外推送。

2. 涡轮：涡轮是液力耦合器的被驱动轴，它连接着需要传动动力的设备或机械。

涡轮上也安装有一系列的叶片，当液体推动泵轮的叶片时，涡轮的叶片受到液体的冲击而开始旋转。

3. 液力传动介质：液力传动介质是液力耦合器中的液体介质，通常是液压油。

当液体从泵轮的叶片推送到涡轮的叶片时，液体的动能被转化为涡轮的动能，从而实现动力的传递。

液力耦合器的工作过程可以分为三个阶段：1. 启动阶段：当发动机启动时，液体开始被泵轮的叶片推动，涡轮开始旋转。

在这个阶段，液力耦合器的传动效率较低，因为液体的流动还不够充分。

2. 加速阶段：随着液体的流动逐渐加强，涡轮的转速也逐渐增加。

在这个阶段，液力耦合器的传动效率逐渐提高，动力传递更加稳定。

3. 稳定阶段：当液体的流动达到一定的稳定状态时，涡轮的转速将与泵轮的转速保持一致。

在这个阶段，液力耦合器的传动效率达到最高，动力传递非常稳定。

液力耦合器具有以下优点：1. 平滑无级变速：液力耦合器可以实现平滑的无级变速，不需要离合器或变速器来进行操作，使得驾驶更加舒适。

2. 起动平稳：液力耦合器的启动过程平稳无冲击，对机械设备的启动和驾驶员的驾驶体验有很大的好处。

3. 能量传递稳定：液力耦合器能够根据负载的变化自动调整液体的流量，从而实现动力的稳定传递。

4. 承载能力强：液力耦合器能够承受较大的扭矩和冲击力，适用于各种重载工况。

然而，液力耦合器也存在一些缺点：1. 传动效率低：液力耦合器的传动效率相对较低，会有一定的功率损失。

2. 体积较大：液力耦合器相比于其他传动装置，体积较大，占用空间较多。

液力耦合器的工作原理

液力耦合器的工作原理
液力耦合器是一种广泛应用于机械传动系统中的装置，其主要作用是传递动力和扭矩。

液力耦合器的工作原理基于液体的流动和液体动力传递的特性。

液力耦合器主要由两个相互连接的转子和一定量的液体组成。

第一个转子称为泵轮，通过引入动力源（通常是内燃机或电动机）的旋转，使液体形成离心运动，从而产生离心力。

此时，液体在泵轮中形成高速流动的环流。

第二个转子称为涡轮，其位置相对于泵轮稍微偏移。

涡轮受到泵轮中液体流动的离心力作用，也开始自身旋转，产生液体的旋转运动。

涡轮的旋转动力可以被传递至其他装置或系统，实现动力的输送和驱动。

液力耦合器的液体填充在泵轮和涡轮之间形成环形空间，这一空间被称为液力耦合器的工作腔。

当液体在此腔中流动时，液体的旋转运动会传递泵轮的动力至涡轮，从而实现动力的传递和扭矩的转移。

液力耦合器的特点是具有较大的传递扭矩和平滑的启动特性。

当泵轮和涡轮之间的转速差异较大时，液力耦合器可以通过液体的流动来缓冲差速，减小启动时的冲击和振动，保护传动系统的其他部件。

此外，由于液力耦合器不需要机械接触，因此具有较长的使用寿命和低维护成本的优势。

液力耦合器的工作原理可以通过控制液体的流动实现速度的调
节和动力输出的控制。

通过改变泵轮和涡轮的结构和液体的流动方式，可以适应不同的工况和传动需求。

液力耦合器工作原理经典讲解

六. 设备的维护
1.注油工作油牌号推荐选用6 ＃、8＃液力传动油 46＃汽轮机油。不准使用混合油或其它牌号油。 2. 注油顺序
(a)打开位于偶合器箱盖上的加油口 ( 空气滤清器 ) 盖 , 用专用加油器具将油注入 ,使油位达到油标的 “ 最高油位 ”。
二.驱动机与工作机之间为什么选择液力耦合器连接
1.柔性传动自动适应功能：液力偶合器以液体为工作介质，输入与输出之间无任何机械连接，所以传动柔和平稳、自动适应性强 2.减缓冲击和隔离扭震的功能：因为偶合器无任何机械连接，将动力机与工作机隔离开，避免了震动的相互干扰，液体介质本身具有减冲缓震的功能 3.使动力机轻载启动功能（即“软启动”） 4.过载保护功能 7.无机调速功能 8.改善传动的品质，性能可靠，轴向尺寸短，整机重量轻，振动值低，便于
使用维护。
三.技术参数
型号解读
液力耦合
YOTGC
调速型
固定箱体
出口调节
工作腔有效直径
四、液偶的组成及结构
一定要记住关键部分就是泵轮和涡轮，我们叫它旋转组件
液偶的所有部件都是围绕着旋转组件来展开的
五、工作原理
原理:感觉就是想搅咖啡一样，泵轮搅动起来，产生涡流了，泵轮也就随着涡轮转动起来，多少会有一些能量的损失哦！
(b)调节偶合器勺管至最低转速位置 , 启动液力偶合器运转 ,使油充满冷却器及管路 ,停机后再注油至油标 “ 最高油位 ”。
4.检查油质油位
(1)定期检查油箱油位并及时补充加油； (2)新机首次运转 500 小时后应将吸油管滤油器拆下清洗； (3)结合工作机停机进行检修 , 定期清洗供油泵和滤油器； (4)定期检查油质 ,及时更换合格工作油；

液力耦合器工作原理

液力耦合器工作原理引言概述：液力耦合器是一种常见的动力传输装置，广泛应用于各种机械设备中。

它通过液体的流动来传递动力，具有承载能力强、传动效率高等特点。

本文将详细介绍液力耦合器的工作原理及其应用。

一、液力耦合器的基本构造：1.1 液力耦合器的外壳：液力耦合器外壳由两个相互套合的壳体组成，内壳连接到动力源，外壳连接到工作机械。

外壳的内部充满了液体，形成一个密闭的工作环境。

1.2 液力耦合器的转子：液力耦合器内部有两个转子，分别称为泵轮和涡轮。

泵轮由内壳驱动，涡轮与外壳相连。

1.3 液力耦合器的液体：液力耦合器中充满了液体，通常使用油作为液体介质。

液体的流动是实现动力传递的关键。

二、液力耦合器的工作原理：2.1 初始状态：当液力耦合器处于静止状态时，泵轮和涡轮之间没有直接的机械连接。

液体充满整个液力耦合器，但没有形成液流。

2.2 动力传递：当内壳驱动泵轮旋转时，泵轮产生离心力将液体向外壁挤压。

液体的流动使得涡轮开始旋转，从而将动力传递到外壳。

2.3 液力变矩：液体流动产生的离心力作用于涡轮，使其产生转矩。

液力耦合器的转矩传递比取决于液体的流动速度和涡轮的转速。

当液体流动速度增加时，液力耦合器的传递比也会增加。

三、液力耦合器的应用：3.1 汽车传动系统：液力耦合器广泛应用于汽车的自动变速器中。

它可以平稳地传递动力，提高汽车的行驶舒适性。

3.2 工业机械：液力耦合器也被用于各种工业机械设备中，如起重机、钢铁厂等。

它可以承载较大的转矩，实现高效的动力传递。

3.3 发电机组：在发电机组中，液力耦合器可以起到启动发电机的作用，使得发电机可以平稳地启动并达到额定转速。

四、液力耦合器的优势与劣势：4.1 优势：液力耦合器具有承载能力强、传动效率高、传递平稳等优点。

它可以适应大范围的负载和转速变化。

4.2 劣势：液力耦合器的传递比不是固定的，会随着负载和转速的变化而改变。

同时，液力耦合器在传递动力时会有一定的能量损耗。

液力耦合器原理

液力耦合器原理液力耦合器是一种常见的动力传递装置，广泛应用于各种机械设备中。

它通过液体介质传递动力，具有承载能力强、起动平稳、无级调速等优点，被广泛应用于汽车、船舶、风力发电等领域。

本文将详细介绍液力耦合器的原理和工作机制。

一、液力耦合器的概述液力耦合器是由泵轮、涡轮、导向器和液体介质组成的。

其中，泵轮又称为驱动轮或泵，涡轮又称为从动轮或涡；液体介质则是通过泵轮和涡轮之间的转差，传递运动和动力。

二、液力耦合器的原理液力耦合器的原理基于液体在转动或流动时所具有的一些特性，包括离心力、黏性和旋塞效应。

1. 离心力当泵轮（驱动轮）以一定的速度旋转时，液体受到离心力的作用会被抛到涡轮（从动轮）之中。

这种离心力会使液体获得动能，从而传递给涡轮，实现能量的传递。

2. 黏性液体具有一定的粘滞性，使得液体在传递过程中能够形成一个层流的环境。

这种黏性作用使得转动的液体能够均匀地传递动力，不会因为液体在传递过程中产生明显的滑动。

因此，液力耦合器具有良好的运动平稳性。

3. 旋塞效应液体在传递动力时会形成一个旋转的流体环，这种旋转的液体环会抵消液体传递时的惯性力，从而使液力耦合器具有较小的内部转差。

这种旋塞效应保证了液力耦合器在高速工作时，能够有较小的能量损耗。

三、液力耦合器的工作机制液力耦合器的工作过程可以分为三个阶段：起动阶段、传动阶段和闭锁阶段。

1. 起动阶段当液力耦合器处于起动状态时，液体介质会被泵轮抛向涡轮，形成旋转的液体环。

在起动阶段，液体的离心力非常强，可以实现大扭矩的传递，用于启动被驱动装置。

2. 传动阶段在液力耦合器启动后，液体介质将继续形成旋转的液体环。

在传动阶段，涡轮会以与泵轮相同的速度旋转，进一步传递动力。

液力耦合器在传动阶段具有无级调速的特点，能够灵活适应不同负载的需求。

3. 闭锁阶段当传动装置需要临时断开时，液力耦合器会进入闭锁阶段。

在闭锁阶段，通过控制流体的锁紧器来实现涡轮和泵轮之间的离合和连接。

液力耦合器工作原理

液力耦合器工作原理液力耦合器是一种常用于机械传动系统中的装置，它能够实现两个轴之间的动力传递。

液力耦合器的工作原理是基于液体的流体力学原理，通过液体的转动来传递动力。

液力耦合器主要由驱动轴、从动轴和液力传动装置组成。

驱动轴通常由发动机带动，而从动轴则连接到需要传递动力的设备或机械部件上。

液力传动装置位于驱动轴和从动轴之间，起到传递动力的作用。

液力耦合器内部有两个主要的部分，即泵轮和涡轮。

泵轮位于驱动轴上，而涡轮位于从动轴上。

泵轮和涡轮之间通过液体（通常是液压油）进行连接。

当发动机启动时，驱动轴带动泵轮旋转，液体被泵轮抛出，形成一个涡流。

这个涡流被涡轮捕捉，并带动从动轴旋转。

液力耦合器的工作原理可以解释为液体的动量传递。

当液体被泵轮抛出时，它具有一定的动量。

涡轮通过捕捉这个涡流，从而获得动量并开始旋转。

液体在涡轮上形成的压力差会使得涡轮产生扭矩，从而带动从动轴旋转。

液力耦合器的关键特点是其可变的液力传递能力。

当液体在涡轮上形成的压力差增大时，液力耦合器的传动效果也会增强。

这使得液力耦合器能够在启动和低速工况下提供高扭矩输出，同时在高速工况下自动减小传动效果，以避免过载和能量损失。

液力耦合器还具有一定的扭矩变换比，即液力耦合器输出轴的转速与输入轴的转速之比。

这个变换比可以通过调整液力耦合器内部的液体流量来实现。

通过改变泵轮和涡轮之间的液体流量，可以调整液力耦合器的扭矩输出和传动效果。

总结起来，液力耦合器是一种基于液体流动的装置，能够实现驱动轴和从动轴之间的动力传递。

其工作原理是通过液体的转动和动量传递来实现。

液力耦合器具有可变的液力传递能力和扭矩变换比，可以在不同工况下提供适合的传动效果。

在机械传动系统中，液力耦合器广泛应用于汽车、工程机械等领域，提供可靠的动力传递和起动性能。

液力耦合器

五、液力偶合器故障、危害及其处理
• ㈡、温升过高：
• • • • • 1、液力偶合器温升过高的原因？ ⑴.超负荷运转。 ⑵.带式输送机上下不转的托辊较多。 ⑶.清扫器压力大。 ⑷.刮板输送机或带式输送机在运转中有刮卡的地方。 • ⑸.易熔合金塞失效。
五、液力偶合器故障、危害及其处理
• 2、危害： • 温升过高而易熔合金塞不熔化，容易引起液力偶合器爆炸或烧毁电动机及损坏减速器。 • 3、预防及处理方法： • ⑴.控制给煤量，禁止超负荷运转。 • ⑵.检修或更换带式输送机不转的托辊。 • ⑶.调节清扫器的压力。 • ⑷.清除刮卡阻碍物。 • ⑸.更换合格的易熔合金塞。
四、液力偶合器使用与维护⑴
• 1、液力偶合器的工作介质的性质决定其出力大小 • 严格按着机器规定的额定功率，用量杯注入规定数量和规定品种的液体，并经常检查有无漏油。在使用中更换液体时，必须把液力偶合器内原有的油液完全倒空，否则注液量就不准，不能起到应有的作用。 • 2、为液力偶合器创造良好的工作环境。 • 转距随着油温的升高而增大。在使用中应为液力偶合器创造良好的通风、散热条件，并经常清除液力偶合器上堆积的煤粉。
液力耦合器
液力耦合器
• 一、定义、结构原理及作用
• 定义：以液体为工作介质的一种非刚性联轴器，又称液力联轴器，也叫机械软启动装置 • 结构原理：如下图 • 作用： • 1、改善原动机的启动性能，减少启动冲击。 • 2、实现不同速度下运行。 • 3、具备过载保护功能，可以保护原动机。
• 二、保护装置
• 四、液力偶合器使用与维护
• • • • • 环境清洁介质合格液量充足保护可靠专人维护
• 五、液力偶合器故障、危害及其处理 • 常见故障现象： • 温升过高：超载 • 易熔塞不融化：易熔合金塞材质不合格 • 漏液： • 打滑： • 软启失灵：装配问题

液力耦合器工作原理

液力耦合器工作原理液力耦合器是一种常见的传动装置，广泛应用于各种机械设备中。

它通过液体的转动来传递动力，实现机械设备的启动、停止和变速等功能。

下面将详细介绍液力耦合器的工作原理。

一、液力耦合器的结构液力耦合器主要由外壳、泵轮、涡轮和液体组成。

外壳是液力耦合器的外部保护壳，起到固定和保护内部部件的作用。

泵轮和涡轮是液力耦合器的主要传动部件，它们通过液体的转动来传递动力。

液体则起到传递动力和承载转动力的作用。

二、液力耦合器的工作原理当液力耦合器开始工作时，驱动装置（如发动机）驱动泵轮旋转。

泵轮的旋转产生离心力，将液体从中心向外部甩出。

液体沿着外壳内壁形成一个液体环，称为液环。

涡轮则被液环推动转动。

涡轮的转动产生离心力，将液体从外部向中心抛出。

液体沿着外壳内壁形成另一个液环，称为反液环。

液力耦合器的工作原理就是通过这两个液环的相互作用来传递动力。

当泵轮转速增加时，液环的离心力增大，涡轮的转速也随之增加。

反之，当泵轮转速减小时，涡轮的转速也随之减小。

三、液力耦合器的优点1. 平稳启动：液力耦合器可以实现平稳的启动，避免了机械设备在启动过程中的冲击和振动。

2. 负载平衡：液力耦合器可以根据负载的变化自动调节传递的动力，实现负载平衡，保护机械设备免受过载损坏。

3. 变速范围广：液力耦合器的转速可以根据需要进行调节，实现机械设备的变速功能。

4. 无需维护：液力耦合器没有机械接触，无需润滑和维护，使用寿命长。

四、液力耦合器的应用液力耦合器广泛应用于各种机械设备中，如汽车、船舶、工程机械等。

它们在启动、停止和变速等方面都起到了重要的作用。

例如，在汽车中，液力耦合器用于连接发动机和变速器，实现启动和变速功能。

它可以平稳地将发动机的动力传递给变速器，使汽车能够顺利启动并实现不同速度的行驶。

在工程机械中，液力耦合器用于连接发动机和液压系统，实现各种工作功能。

它可以根据工作负载的变化自动调节动力传递，确保机械设备在工作过程中的平稳运行。

液力耦合器工作原理

液力耦合器工作原理引言概述：液力耦合器是一种常见的动力传动装置，广泛应用于各种机械设备中。

它通过液体传递动力，实现发动机和传动系统之间的连接。

本文将详细介绍液力耦合器的工作原理。

一、液力传递1.1 液体填充液力耦合器内部装有液体，通常是液压油或液压液。

当液体填充到一定程度时，形成一个密封的液体环境。

1.2 动力传递当发动机工作时，液体被带动产生动力。

通过旋转的方式，液体将动力传递给液力耦合器的输出轴。

1.3 转矩调节液力耦合器的转矩可以通过调节液体的填充量和液体的黏度来实现。

这样可以根据实际需要来调节输出的动力大小。

二、工作原理2.1 液体离心力当发动机工作时，液体受到离心力的作用，向外部运动。

这种运动会带动输出轴的转动，实现动力传递。

2.2 液力传递液体在液力耦合器内部形成一个闭合的液体环境，通过液体的传递来实现动力传递。

这种传递方式比较平稳，可以减少机械部件的磨损。

2.3 自动调节液力耦合器可以根据负载的大小自动调节转矩。

当负载增加时，液体的黏度会增加，从而提高输出的转矩。

三、优缺点3.1 优点液力耦合器具有传递动力平稳、转矩调节范围广、无需离合器操作等优点。

适用于需要频繁启停和负载变化较大的场合。

3.2 缺点液力耦合器存在能量损失较大、效率低、液体需要定期更换等缺点。

在一些要求高效率和节能的场合不适用。

3.3 应用范围液力耦合器广泛应用于汽车、工程机械、船舶等领域，为各种机械设备提供动力传递支持。

四、维护保养4.1 液体更换液力耦合器内的液体需要定期更换，以保证液体的性能和稳定性。

4.2 清洁保养定期清洁液力耦合器的内部和外部，防止灰尘和杂质进入，影响液体的传递效果。

4.3 定期检查定期检查液力耦合器的工作状态，包括液体的填充量、液体的黏度等参数，确保其正常工作。

五、发展趋势5.1 高效节能未来液力耦合器将更加注重高效节能，减少能量损失，提高传递效率。

5.2 智能化液力耦合器将向智能化方向发展，通过传感器和控制系统实现自动调节和监控。

液力偶合器的作用和工作原理

液力偶合器‎的作用和工‎作原理1)作用和意义‎在转炉生产‎过程中，吹炼时间和‎非吹炼时间‎约各占一半‎，在非吹炼时‎期，没有炉气产‎生，因此转炉除‎尘系统的风‎机是长期处‎在一种间歇‎操作的负荷‎下工作，为了适应转‎炉的生产情‎况，在除尘风机‎与电机之间‎设置液力偶‎合器，控制风机在‎非吹炼时间‎内处于低转‎速运转，风机的轴功‎率可降低到‎25％左右，大大的节约‎了非吹炼时‎间的电力消‎耗。

液力偶合器‎工作平稳，它可以消除‎来自风机或‎电机的冲击‎和震动。

当风机起动‎时，将风机调到‎低转速的位‎置，这样可以减‎小其起动力‎矩和起动过‎载电流。

为了减少风‎机叶轮的积‎灰与震动，可在低转速‎下进行叶轮‎的水冲洗，从而改善风‎机与电机的‎工作条件提‎高其使用寿‎命。

在非吹炼时‎间，风机处于低‎转速运转，冷空气的吸‎入量就大大‎减少，使冷空气带‎走汽化冷却‎器的热损失‎也相应减少‎，同时也减轻‎了汽化冷却‎器的水管外‎壁骤冷骤热‎的程度，从而改善了‎汽化冷却器‎的运行条件‎，其使用寿命‎也可相应提‎高。

2)工作原理液力偶合器‎又名动液偶‎合器、透平离合器‎或液压联动‎联轴节。

它是利用液‎体用为工作‎介质来传递‎功率的，它的构造是‎由带有径向‎叶片的泵轮‎和涡轮两个‎部分组成。

如图5－29所示，当电动机带‎动其泵轮转‎动后，泵轮便带着‎腔体内的工‎作液体同时‎旋转。

旋转的液体‎便随即带动‎其涡轮也转‎动起来，如果涡轮的‎出轴与风机‎连接，则风机也跟‎着转动。

假若此时将‎腔体内的工‎作液体全部‎排除，涡轮的转动‎也就随即停‎止，风机便停止‎运转，同时也可采‎用各种调速‎的方法使涡‎轮在最低稳‎定转速到最‎大转速范围‎内以任意转‎速旋转。

液力偶合器‎的腔型，可分为单腔‎和双腔两种‎。

①单腔：结构简单，外形较小，但轴向推力‎大。

②双腔：如图5—29所示；轴向推力小‎，但结构比较‎复杂。

外形较大。

图5－29 双腔液力偶‎合器节流阀‎调节系统液力偶合器‎的调速方式‎，主要可分下‎列四种：①利用外部供‎油管道上的‎节流阀来调‎节油腔的油‎量。

汽车液力耦合器与变矩器的作用、结构、工作原理

认识液力变矩器
泵轮导轮涡轮锁止离合器
1、液力变矩器组成：
由泵轮、导轮、涡轮、壳体组成。（里面还设有一单向离合器）
泵轮是主动件、涡轮是从动件。与偶合器相比，变矩器在结构上多了个导轮。
锁止离合器（单离合器）作用是只允许导轮单向旋转，不允许其逆转。
2、泵轮、涡轮结构
各工作轮用铝合金精密制造，或用钢板冲压焊接而成,叶轮内部有许多径向叶片，叶片有一定的曲率；
液力耦合器传动原理图
液力偶合器涡流、环流的产生
二、液力变矩器
液力变矩器与液力耦合器同样安装在发动机和变速器之间，装在发动机的飞轮上，其作用和结构也与液力耦合器相似。
变矩器的作用：
1、起飞轮的作用。2、缓冲发动机与传动系之间的冲击。3、起传递转矩、变矩、增矩，变速及离合的作用。4、驱动AT液压系统的油泵。
它们的内腔共同构成圆形或椭圆形的环状空腔，其轴线断面一般为圆形，此环状空腔称为循环圆，该剖面是位于通过包含泵轮、涡轮轴所作的截面，也称轴截面。
液力变矩器的分解图
1）泵轮：
泵轮与变矩器壳体连成一体，其内部径向装有许多扭曲的叶片，叶片内缘则装有让变速器油液平滑流过的导环。变矩器壳体与曲轴后端的飞轮相连接。
根据工作腔数量的不同，液力耦合器分为单工作腔液力耦合器、双工作腔液力耦合器和多工作腔液力耦合器。根据叶片的不同，液力耦合器分为径向叶片液力耦合器、倾斜叶片液力耦合器和回转叶片液力耦合器。
液力耦合器
3、液力耦合器的工作原理
液力耦合器是以液体为工作介质的一种非刚性联轴器。液力耦合器(见图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔，泵轮装在输入轴上,涡轮装在输出轴上。两轮为沿径向排列着许多叶片的半圆环，它们相向耦合布置，互不接触，中间有3mm到 4mm的间隙，并形成一个圆环状的工作轮。驱动轮称为泵轮，被驱动轮称为涡轮，泵轮和涡轮都称为工作轮。泵轮和涡轮装合后，形成环形空腔，其内充有工作油液。泵轮通常在内燃机或电机驱动下旋转，叶片带动油液，在离心力作用下，这些油液被甩向泵轮叶片边缘，由于泵轮和涡轮的半径相等，故当泵轮的转速大于涡轮转速时，泵轮叶片外缘的液压大于涡轮叶片外缘的液压，由于压差液体冲击涡轮叶片，当足以克服外阻力时，使涡轮开始转动，即是将动能传给涡轮，使涡轮与泵轮同方向旋转。油液动能下降后从涡轮的叶片边缘又流回到泵轮，形成循环回路，其流动路线如同一个首尾相连的环形螺旋线。液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。在忽略不计叶轮旋转时的风损及其他机械损失时，它的输出(涡轮)扭矩等于输入(泵轮)扭矩。

液力耦合器工作原理

液力耦合器工作原理液力耦合器是一种常见的动力传动装置，广泛应用于各种机械设备中。

它通过液体的动力传递来实现转矩的传递和调节。

下面将详细介绍液力耦合器的工作原理。

液力耦合器由外壳、泵轮、涡轮和导向叶片等组成。

液力耦合器内部装有工作液，通常是液压油。

当发动机启动时，发动机的转动会带动泵轮旋转，泵轮产生离心力将液体向外抛出。

液体经过导向叶片的导向作用，使液体的流动方向转向，进而冲击到涡轮上。

涡轮受到液体的冲击力，开始旋转。

液体从泵轮到涡轮的流动过程中，会产生一个液体流动的阻力。

这个阻力会使得涡轮的转速低于泵轮的转速。

液力耦合器的主要作用就是通过液体的流动阻力来实现转矩的传递和调节。

当涡轮的转速低于泵轮的转速时，液力耦合器会发生“滑差”。

滑差是指泵轮和涡轮之间的转速差异。

液体的流动阻力会使得涡轮受到一定的转矩，从而带动涡轮上的工作机械或设备运转。

这样，液力耦合器就实现了动力的传递。

液力耦合器的转矩传递是通过液体的流动阻力来实现的。

当涡轮上的工作机械或设备需要更大的转矩时，液体的流动阻力会增大，从而使得涡轮受到更大的转矩，进一步增加涡轮的转速。

相反，当涡轮上的工作机械或设备需要较小的转矩时，液体的流动阻力会减小，从而使得涡轮受到较小的转矩，降低涡轮的转速。

液力耦合器的工作原理可以简单总结为：液体的流动阻力决定了涡轮的转速，从而实现转矩的传递和调节。

液力耦合器具有自动调节转矩的特点，能够适应工作机械或设备的不同负载要求。

液力耦合器的优点包括：传动平稳、启动顺畅、减震降噪、无需离合器等。

由于液力耦合器内部没有机械接触，因此使用寿命较长，维护保养相对简单。

同时，液力耦合器还可以实现功率分配，使得不同工作机械或设备的转速和转矩能够得到合理的调节。

液力耦合器在工程机械、船舶、车辆等领域广泛应用。

在大型机械设备中，液力耦合器通常与变速器结合使用，以满足不同工况下的动力需求。

在汽车领域，液力耦合器常常被用于自动变速器中，提供平稳的动力传递和换挡操作。

液力耦合器的工作原理日常维护故障应急处理

液力耦合器的工作原理日常维护故障应急处理 Last revision date: 13 December 2020.液力耦合器的工作原理、日常维护及常见故障应急处理一、工作原理：以液体为工作介质的一种非刚性联轴器，又称液力联轴器。

液力耦合器(见图)的泵轮和涡轮组成一个可使液体循环流动的密闭工作腔，泵轮装在输入轴上,涡轮装在输出轴上。

动力机（内燃机、电动机等）带动输入轴旋转时，液体被离心式泵轮甩出。

这种高速液体进入涡轮后即推动涡轮旋转，将从泵轮获得的能量传递给输出轴。

最后液体返回泵轮，形成周而复始的流动。

液力耦合器靠液体与泵轮、涡轮的叶片相互作用产生动量矩的变化来传递扭矩。

它的输出扭矩等于输入扭矩减去摩擦力矩，所以它的输出扭矩恒小于输入扭矩。

液力耦合器输入轴与输出轴间靠液体联系，工作构件间不存在刚性联接。

二、液力耦合器的特点是：能消除冲击和振动；输出转速低于输入转速，两轴的转速差随载荷的增大而增加;过载保护性能和起动性能好,载荷过大而停转时输入轴仍可转动,不致造成动力机的损坏;当载荷减小时，输出轴转速增加直到接近于输入轴的转速。

液力耦合器的传动效率等于输出轴转速乘以输出扭矩（输出功率）与输入轴转速乘以输入扭矩（输入功率）之比。

一般液力耦合器正常工况的转速比在0.95以上时可获得较高的效率。

液力耦合器的特性因工作腔与泵轮、涡轮的形状不同而有差异。

如将液力耦合器的油放空，耦合器就处于脱开状态，能起离合器的作用。

三、简介：变速型液力偶合器的结构大致分为:泵轮,涡轮,工作室,勺管,主油泵,油箱,进油室和回油室,有的可能还有辅助油泵,根据各个厂家的设计制造不同可能结构上稍有差异!1>泵轮和涡轮是带有径向叶片的碗状性结构,相互扣在一起,有的称两者间的空间为工作室,但为了便于更方便的理解我们不那样叫!我这里所说的工作室是指旋转外壳包围的空间,勺管则是控制这里的油压来控制传动力矩,故我认为这里称为工作室更合理!2>工作室通过涡轮圆周上的间隙与泵轮和涡轮中的空间相通.3>进油室在轴向方面通过泵轮低部的小孔连通泵轮和涡轮中的空间4>泵轮连接电机,涡轮连接风机(或水泵)5>主油泵通过主轴用齿轮传动运行中主油泵将油箱中的油加压后分为两路,一路进入进油室后通过泵轮低部轴向方面的小孔进入到泵轮与涡轮之间的空间,一路到各个轴承进行润滑.如果单设有辅助油泵,那轴承的润滑油部分由辅助油泵完成.在电机的转动下带动泵轮旋转,通过离心力和叶片的作用产生一个旋转冲击矩从而冲动涡轮叶片使涡轮旋转,这样就完成了传动的过程!当需要调节风机的出力时,只需通过调节勺管开口与工作室圆周方向的距离就能控制工作室油压(由于工作室与泵轮,涡轮间的空间相同),由于离心力的作用离圆周方向越靠近油压越大,勺管泄出的工作油越大.那么工作室的油压就很好控制,油压越大泵轮传动到涡轮的力矩越大不用说风机转动越快出力越大!四、常见故障及处理：油泵不上油或油压太低或油压不稳定原因：a.油泵损坏 a.修复或更换油泵b.油泵调压阀失灵或调整不好 b.重新调整或更换油泵调压阀使压力正常c.油泵吸油管路不严，有空气进入 c.拧紧各螺栓使其密封d.吸油器堵塞 d.清洗吸油口过滤e.油位太低， e.加油至规定油位f.油压表损坏 f.更换压力表g.油管路堵塞处理 g.清洗油管路箱体振动原因:a.安装精度过低 a.重新安装校正b.基础刚性不足 b.加固或重新做基础c.联轴节胶件损坏 c.更换橡胶件d.地脚螺栓松动处理 d.拧紧地脚螺丝油温过高原因：1）、冷却器冷却水量不足加大水量；2）、箱体存油过多或少调节油量规定值；3）、油泵滤芯堵塞清洗滤芯；4）、转子泵损坏打不出油换内外转子；5）、安全阀溢流过多调整安全阀；6)、弹簧太松上紧弹簧；7)、密封损坏泄油换密封件；8）、油路堵塞清除。
