钢丝绳电动葫芦详细参数说明
环链钢丝绳电动葫芦参数表
环链钢丝绳电动葫芦参数表1PK环链电动葫芦是技术成熟的系列产品，使用安全、质量优良、寿命长，效率高，广泛应用于工业、商业、手工业及服务性行业的企业中各种场所，pk电动葫芦是提高工效、改善劳动条件的理想设备。
根据自行刹车原理设计的锥形转子电动机，有普通速、快速和带精起升速度的各种形式。
在直齿轮减速器中，第二级传动齿轮上安装有磨擦保险连轴器，使pk环链电动葫芦免于承受极端的超负荷，高强度耐摩损的钢制链条提升稳定安全。
因此，PK电动葫芦具有非常强的安全可靠性。
MDI型钢丝绳电动葫芦有两种起升速度，《快速，慢速》电动葫芦8米或0.8米每分，它具有重量轻、结构简单、形式新颖、工作平稳等特点，当带有运行小车时，电动葫芦可以在水平方向做直的往复运动和弯曲的循环运动，即可以在工字钢做成的架空轨道上使用，也可以与其它金属结构配套成为电动或手动单梁、双梁、悬臂、龙门以及堆垛等起重机。
对要求有精细调整工作的场合，可用0.8米/分的速度，让你的工作达到事半功倍的效果。
型号CD1MD1钢丝绳电动葫芦起重量（吨）0.5123510起升高度（米）6-126-306-306-306-306-30起升速度（米/分）CD1（8） MD1（ 8/0.8）CD1（7）运行速度（米/分）20钢丝绳规格（GB359-64）6x37+1工字梁轨道型号（GB706-65）16-28b16-28b20a-32c 20a-32c 25a-63c 25a-63c 环型轨道最小半径（米） 1.5 1.5-3.52-42-42-43-7.2起重电机型号ZD21-4ZD22-4ZD31-4ZD32-4ZD41-4ZD51-4额定功率（千瓦）0.8 1.53 4.5 7.513额定转速（转/分）138013801380138014001400额定电流（安） 2.2471016.528. .。
电动葫芦的参数
电动葫芦的参数：
起重量：0.25t-60t 起升高度：3m-30m 工作级别：M3 运行速度：20(30)m/min 起升速度：8m/min
山东神华机械
电动葫芦的参数
电动葫芦是一种特种起重设备，安装于天车、 龙门吊之上，电动葫芦具有体积小，自重轻， 操作简单，使用方便等特点，用于工矿企业， 仓储码头等场所。
电动葫芦组成结构：
起重量一般为 0.1～80吨，起升高度为3～30米。由 电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动 葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口 和国产两种；钢丝绳电动葫芦分单速提升、双速提升； 微型电动葫芦、卷扬机、多功能提升机。
CD型电动葫芦使用使用说明
1. 概述1.1 主要用途CD I、MD I型0.5 ~ 32t系列钢丝绳电动葫芦(以下简称电动葫芦)，是国家定型系列产品，是一种通用的轻便起重机械。
本产品结构紧凑、体积小、起重能力大、用途广，是改善劳动条件提高生产率的有效工具，是工矿企业中通用的起重设备。
电动葫芦通常使用安装方式有：a)与LD、LX型单梁起重机配套使用；b)安装于固定的悬空工字钢轨道上，作直线或曲线往运动；c)固定安装，作提升或绞车用，分上、下、左、右四种方式固定。
电动葫芦不适合于在有爆炸性危险或充满腐蚀性气体的环境中使用，也不适合于吊运熔化及赤热金属及其它易燃易爆等危险物品。
1.2 使用环境条件。
1.2.1 海拔高度不超过1000m。
1.2.2 环境空气温度为－20℃~ +40℃。
1.2.3 环境空气湿度不大于85%(25℃时)。
1.2.4 电源：三相交流，380V，50HZ。
电机端电压波动±10%。
1.2.5 电动葫芦一般为室内安装，当室外安装时，应加设防雨罩。
注：当不符合上述环境条件时，按非标产品特殊订货。
1.3 产品型号0.5~32t标准型电动葫芦外形尺寸及主要技术参数见图1 ~ 图5及表13. 结构原理电动葫芦是由数个可拆开的单独部件组成，主要包括起升减速器、运行机构、卷筒装置、吊钩装置、电动机、电气控制装置等，结构特点及原理分述如下。
3.1 起升减速器电动葫芦起升減速器，均采用标准模数斜齿轮三级减速。
齿轮及齿轮轴由合金钢锻3.2 运行机构电动葫芦的运行机构为电动式，固定式无此机构。
减速器齿轮为合金钢锻制，并经热处理，采用二级减速，全部采用滚动轴承，箱壳为灰铸铁制造。
根据品种规格的不同，运行机构结构形式也有所不同。
0.5 ~ 5t起升高度H = 6 ~ 9m时，为一套驱动机构；H = 12 ~ 30m时为一套驱动机构和一套双轮小车组成；10t起升高度H = 9 ~ 30m 时为二套驱动机构。
运行机构所适用的工字梁轨道应按表1规定范围选择。
BCQHDHD电动葫芦起重量限制器说明书
BCQ-HDBCQ-HD3(HD4)3(HD4)型旁压式起重量限制器使用说明书一、产品概述BCQ-HD3(HD4)型旁压式起重量限制器是主要用于电动葫芦的超载安全保护装置，由传感器、仪表两部分组成。
主要技术指标符合GB12602-2009《起重机械超载保护装置技术规范》要求。
具有体积小巧，结构紧凑，外形美观等特点。
还具有零点追踪、一键清零、系统自检、故障指示等人性化功能。
二、技术参数1、适用范围：单根钢丝绳最大受力5t的电动葫芦2、显示精度：≤±5%（F·S）3、动作误差：≤±3%（F·S）4、安全过载：额定起重量的150%5、使用环境：-20～+60℃、90%RH6、电源电压：～380±10%50HZ7、控制继电器触点容量：～220V5A8、显示方式：三位LED显示9、传感器防护等级：IP6510、控制盒防护等级：IP42三、工作原理电动葫芦吊起物品的重量经钢丝绳传递到旁压式称重传感器上，称重传感器受力产生形变，并输出与重量成正比的电信号，该信号经测量电路处理后，显示其起吊物品的重量，当重量达到电动葫芦额定起重量的90%时，蜂鸣器黄色指示灯发出断续声光报警，当重量达到105%时，延时3秒控制继电器动作，蜂鸣器红色指示灯发出断续声光报警。
当重量达到130%时控制继电器立即动作，蜂鸣器红色指示灯发出节奏较快的声光报警。
_1_四、整体结构ABCQ-HD3(HD4)安装示意图五、安装使用安装前注意事项:.安装前请核对本产品型号是否符合您的起重设备。
.本产品的供电应不受任何控制电器的控制（电源总开关除外）。
.本产品禁止在雨淋和强腐蚀环境下工作，如在户外应加装有防雨措施。
1.传感器的安装传感器应安装在电动葫芦钢丝绳固定端，将钢丝绳嵌入传感器固定块内（见图一a、b），拧紧螺栓即可。
传感器钢丝绳图一a图一b_2_2.总体的接线电源接线：将带有“380V”标示的两根电源线接入～380V 50HZ 电源，电源线应接到起重机的进线端，电源应不受其他电器设备的控制。

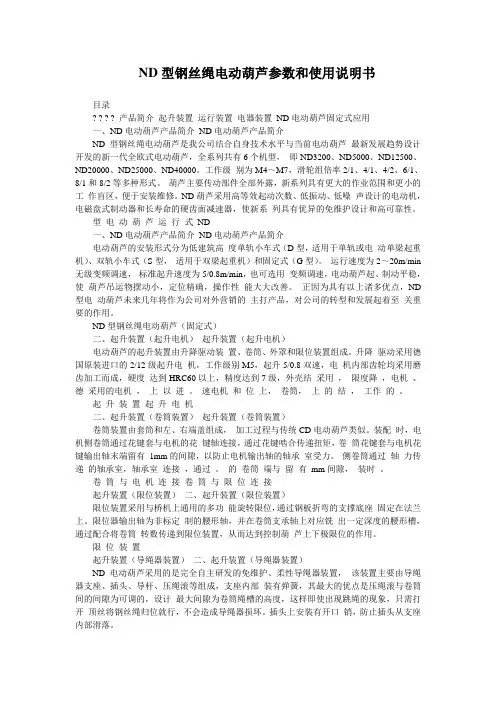

ND型钢丝绳电动葫芦参数和使用说明书
ND型钢丝绳电动葫芦参数和使用说明书目录? ? ? ? 产品简介起升装置运行装置电器装置ND电动葫芦固定式应用一、ND电动葫芦产品简介ND电动葫芦产品简介ND型钢丝绳电动葫芦是我公司结合自身技术水平与当前电动葫芦最新发展趋势设计开发的新一代全欧式电动葫芦，全系列共有6个机型，即ND3200、ND5000、ND12500、ND20000、ND25000、ND40000。
工作级别为M4～M7，滑轮组倍率2/1、4/1、4/2、6/1、8/1和8/2等多种形式。
葫芦主要传动部件全部外露，新系列具有更大的作业范围和更小的工作盲区，便于安装维修。
ND葫芦采用高等效起动次数、低振动、低噪声设计的电动机，电磁盘式制动器和长寿命的硬齿面减速器，使新系列具有优异的免维护设计和高可靠性。
型电动葫芦运行式ND一、ND电动葫芦产品简介ND电动葫芦产品简介电动葫芦的安装形式分为低建筑高度单轨小车式（D型，适用于单轨或电动单梁起重机）、双轨小车式（S型，适用于双梁起重机）和固定式（G型）。
运行速度为2～20m/min 无级变频调速，标准起升速度为5/0.8m/min，也可选用变频调速，电动葫芦起、制动平稳，使葫芦吊运物摆动小，定位精确，操作性能大大改善。
正因为具有以上诸多优点，ND 型电动葫芦未来几年将作为公司对外营销的主打产品，对公司的转型和发展起着至关重要的作用。
ND型钢丝绳电动葫芦（固定式）二、起升装置（起升电机）起升装置（起升电机）电动葫芦的起升装置由升降驱动装置、卷筒、外罩和限位装置组成。
升降驱动采用德国原装进口的2/12级起升电机，工作级别M5，起升5/0.8双速，电机内部齿轮均采用磨齿加工而成，硬度达到HRC60以上，精度达到7级，外壳结采用，限度降，电机、德采用的电机，上以进。
速电机和位上，卷筒，上的结，工作的。
起升装置起升电机二、起升装置（卷筒装置）起升装置（卷筒装置）卷筒装置由套筒和左、右端盖组成，加工过程与传统CD电动葫芦类似。
MD1电动葫芦说明书
CD1、MD1、HC型电动葫芦使用说明书新乡市中原起重机械总厂有限公司目录I 适用范围 (3)II结构及工作原理 (5)III安装 (11)IV检查与试验 (16)V注意事项与故障排除 (17)I 适用范围CD1型钢丝绳式电动葫芦是一种轻小型起重设备，它可以安装在单梁桥式起重机或直的、带曲线的单轨悬挂工字梁上吊运重物，亦可（选用固定式）直接将葫芦安装在固定支撑上，作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑，轻巧，使用维修方便，是工矿企业、铁道、码头、仓库中常用的起重设备，其结构见图1，基本参数见表1。
本产品的工作环境温度为-20～＋40℃，它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人，操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用，应设置防护装置，免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h。
本系列产品的型号规定如下：II结构及工作原理CD1型电动葫芦主要结构，一为起升机构，二为运行机构（固定式则无），三为电器装置。
一、起升机构由锥形转子起升电动机（1）（图2）、通过联轴器（4）、经减速器（11）的齿轮传动到空心轴（10）、驱动卷筒（9）旋转，使绕在卷筒上的钢丝绳带动吊钩装置上升或下降。
起升高度H=6m者用一个弹性联轴器（4），以联结电机轴（3）和减速器的输入轴（8），此联轴器由一个高强度的夹布橡胶轮胎圈和两个带花键的半联轴器组成，能吸收冲击负荷和补偿安装误差。
导绳装置（5）防止钢丝绳乱绕。
H＞9m增加一中间轴（6）和一刚性联轴器（7）H＞18m者、配一支持架（2）（与右端盖做成一体），防止因中间轴太长，运转不平稳或抖动弯曲而损坏。
减速器（图3）采用三级外啮合斜齿轮传动机构。
齿轮及传动轴用合金钢制造，经渗碳热处理，强度高，耐磨性好。
HCWH164型钢丝绳电动葫芦技术说明
HC/WH164型钢丝绳电动葫芦技术说明概述HC/WH164型钢丝绳电动葫芦单独使用或与单梁、葫芦双梁、葫芦门机、悬壁吊等配套使用，广泛用于铁道、码头、工矿企业、仓库等场所吊运重物的起重设备。
该型号电动葫芦设计理念：自重轻、稳定性强，安全系数高，机械寿命久，所有部件都采用模块化设计，便于维护。
结构简单，外形美观，尺寸设计均衡。
HC/WH164型钢丝绳电动葫芦有单、双速之分，高低速之比为1：10，双速特别适合要求有精细调整工作的场合。
电动葫芦有固定式与运行式之分，下固定式（A2）电动葫芦常与LH 型电动葫芦双梁配套使用。
运行式电动葫芦既可以在水平方向作直线往复运动也可在有弧形轨道作曲线运动。
运行式电动葫芦可与LD电动单梁起重机、LX电动悬挂起重机、MH电动葫芦门式起重机、BMH电动葫芦半门式起重机、悬臂起重机等配套使用，构成多种葫芦式起重机。
电动葫芦设计、制造满足JB/T9008.1-2004标准。
工作环境温度为-20℃～+40℃,大气压力为0.08～0.11Mpa，相对湿度85%（25℃），电源额定电压为380V，额定频率为50Hz。
电动葫芦设计、制造满足GB3811-2008《起重机设计规范》，JB/T9008.1-2004《钢丝绳电动葫芦第一部分：型式与基本参数、技术条件》标准。
工作环境温度为-20℃～+40℃,大气压力为0.08～0.11Mpa，相对湿度85%（25℃），电源额定电压为380V，额定频率为50Hz。
电动葫芦在额定载荷下工作时，噪声声压级不超过90dB（A）。
我公司在电动葫芦设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动葫芦。
钢丝绳电动葫芦主要由：起升电机、减速机、卷筒装置、吊钩组、电控系统、运行小车、安全装置等部分组成。
运行式固定式（A2）相关执行标准我公司将按下列标准、规程的相应条款，进行合同设备的设计、制造、试验。
在下列标准中，优先采用国家标准和(原)机械部标准《起重机设计规范》GB3811《电气装置安装工程施工及验收规范》GBJ232《起重机电控设备》JB4315《起重机电气装置施工及验收规范》GB50256-1996《钢丝绳电动葫芦-型式与基本参数、技术条件》JBT9008.1-2004《钢丝绳电动葫芦-试验方法》JBT9008.2-2004《低压电器外壳防护等级》GB/T 4942.2《低压开关设备和控制设备》GB/T 14048.1以上标准未注明日期的以最新版本为准。
电动葫芦说明书(中文)-_C[1][1]..
![电动葫芦说明书(中文)-_C[1][1]..](https://img.taocdn.com/s3/m/b2746b80680203d8ce2f2498.png)
南京起重机械总厂NANJING HOISTING MACHINERY GENERAL WORKS CO.,LTD《地球牌》CD I、MD I 型钢丝绳电动葫芦性能、质量说明产品执行标准通过ISO9001质量体系认证生产许可证号Q/3201NQZ015.1-2004 NCQS601.2002 XK06-106 3029目次前言……………………………………………………………1 概述……………………………………………………………… ( 1 )2 主要结构及工作原理…………………………………………… ( 2 )3 安装与调整 (20)4 检查与试验 (21)5 注意事项与故障排除 (22)前言南京起重机械总厂是国有大中型企业,拥有最优秀的研发技术队伍、高素质的员工、先进的生产工艺、精良的设备组合、ISO9001完备的质量体系,是电动葫芦行业的常务副理事长单位。
《地球牌》电动葫芦以其近五十年的制造经验和不断学习、引进的国际先进技术确保其性能技术先进、使用安全、运行稳定、经济可靠并创下骄人的国内外销售业绩，成为知名品牌起重产品，在广大客户的认可和支持下，我厂在各个方面都上了一个新的台阶，并将国外先进同行作为我们的竞争和学习目标，同时引领着国内电动葫芦行业的发展方向。
1概述1.1 产品主要用途及适用范围CD I 、MD I 型钢丝绳电动葫芦是一种广泛用于工矿企业、铁道、码头、仓库等场所吊运重物的起重设备。
它结构紧凑、外型较小、使用维修方便。
既可安装在单梁桥式起重机上,也可安装在直的、或带曲线的悬挂工字梁（单轨）上吊运重物，亦可（选用固定式）用于电动葫芦双梁桥式起重机上作起升机构使用，并可与简易龙门起重机配套或将电动葫芦固定安装作卷扬起吊用。
1.2 安全及工作环境条件本产品的工作环境温度为-20℃～+40℃,它不适用于在有爆炸危险、火灾危险、充满酸性或其它有腐蚀性气体以及相对湿度大于85%的场所里工作。
不允许用来载人。
电动葫芦上使用的钢丝绳规格及型号总结
控制使用
避免超载使用，合理控制使用 频率和时间，避免长时间连续 使用。
选择优质品牌
选择知名品牌的钢丝绳，保证 质量和性能。
感谢您的观看
THANKS
详细描述
根据电动葫芦的工作特点和载荷情况，选择符合安全系数要求的钢丝绳型号，以避免因钢丝绳断裂或 破损而引发的安全事故。在选择时，应遵循相关标准和规范的要求。
04
钢丝绳的保养与维护
定期检查
钢丝绳使用过程中应定期进行外观检 查，查看是否有断丝、磨损、锈蚀等 现象。
检查钢丝绳的固定端是否牢固，防止 发生松动或脱落。
电动葫芦上使用的钢丝绳规 格及型号总结
目录
• 钢丝绳规格基础介绍 • 电动葫芦常用钢丝绳规格 • 电动葫芦用钢丝绳型号选择 • 钢丝绳的保养与维护 • 常见问题及解决方案
01
钢丝绳规格基础介绍
钢丝绳结构
钢丝绳由多根钢丝按照一定的方 向和顺序捻制而成，通常由股和
绳芯组成。
钢丝绳的股数和每股的钢丝数根 据不同的规格和用途而有所不同。
若发现钢丝绳出现断丝、严重 磨损或锈蚀等现象，应及时更 换。
对于经常使用的钢丝绳，建议 定期更换以确保安全可靠的使 用效果。
05
常见问题及解决方案
钢丝绳断裂原因及预防措施
钢丝绳断裂原因
过载拉力、疲劳损伤、腐蚀、扭结、 磨损等。
预防措施
选择合适的钢丝绳规格，避免超载使 用，定期检查钢丝绳的磨损和损伤情 况，保持钢丝绳的清洁和干燥，定期 更换钢丝绳。
钢丝绳松动或卡滞的解决方法
• 解决方法：检查电动葫芦的安装和固定是否牢固，检查钢丝绳 的松紧度和润滑情况，定期对电动葫芦进行维护和保养，避免 在操作过程中突然启动或停止。
0.5吨位的BCD型钢丝绳防爆电动葫芦
0.5吨位的BCD （HB
）钢丝绳防爆电动葫芦
0.5吨位的BCD （HB ）钢丝绳防爆电动葫芦参数：
型号：BCD （HB ）0.5t
起重量：0.5t
起升速度：8m/min
起升高度：6/9/12m
运行速度：20m/min
最小曲率半径：1.8/2m
电压：380v
频率：50Hz
相数：3
工字梁轨道型号：16-28b
(表一)：
自然温度组别
防爆级别 T1
T2 T3 T4 dⅡA 乙烷、丙烷、丙酮、苯乙烯、苯、氯苯、一氧化碳、氨、醋酸、甲苯 丁烷、乙醇、丙烯、醋酸丁酯、醋酸戊酯、环戊烷、
丁醇、氯乙烯
戊烷、庚烷、辛
烷、癸烷、 乙醛 dⅡB
丙炔、丙烯腈 环氧乙烷、丁二烯、乙烯 硫化氢、二甲醚 二乙醚、二丁醚 dⅡC 氢、水煤气 乙炔
BCD型钢丝绳防爆电动葫芦按GB3836—2000的规定设计、制造和验收，防爆标志为dⅡBT4和dⅡCT4，适用于具有级别为ⅡA、ⅡB、ⅡC级,温度组别为T1—T4组的可燃性气体、蒸汽与空气形成的爆炸性气体混合物的1区、2区场所（参见表一）。
使用环境：温度-20℃—+40℃；海拔1000m以下；相对湿度 85%（20±5℃）。
BCD型钢丝绳防爆电动葫芦主体可悬挂在工字梁轨道上作直线或曲线运行，或安装在固定支架上，作为起吊重物之用。
BCD型钢丝绳防爆电动葫芦可以根据不同使用要求，同LXB型防爆单梁悬挂起重机或LB、LHB型防爆单、双梁桥式起重机配套使用。
此文摘自：天津腾力信链接地址：/ncp.asp?bcid=44&scid=143&id=383。
环链电动葫芦和钢丝绳电动葫芦参数表1
环链电动葫芦和钢丝绳电动葫芦参数表1SHH环链电动葫芦是环链电动葫芦的一种，采用高效，质轻电机，冲压钢构壳体，高强度安全吊钩，承受意外超负荷冲击不会发生断裂，只是逐渐变形。
人性化设计采用特殊电线装置，当电源接线错误时控制电路无法工作，有效防止意外发生。
钢丝绳电动葫芦专用跑车运行速度快，又平稳。
型号CD1MD1钢丝绳电动葫芦起重量（吨）0.5 1 2 3 5 10 起升高度（米）6-12 6-30 6-30 6-30 6-30 6-30 起升速度（米/分）CD1（8）MD1（8/0.8）CD1（7）运行速度（米/分）20钢丝绳规格（GB359-64）6x37+1工字梁轨道型号（GB706-65）16-28b 16-28b 20a-32c 20a-32c 25a-63c 25a-63c 环型轨道最小半径（米） 1.5 1.5-3.5 2-4 2-4 2-4 3-7.2起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 额定功率（千瓦）0.8 1.5 3 4.5 7.5 13额定转速（转/分）1380 1380 1380 1380 1400 1400额定电流（安） 2.2 4 7 10 16.5 28运行电机型号ZDY11-4 ZDY11-4 ZDY12-4 ZDY12-4 ZDY21-4 ZDY21-4 额定功率（千瓦）0.2 0.2 0.4 0.4 0.8 0.8X2额定转速（转/分）1380 1380 1380 1380 1380 1380额定电流（安）0.7 0.7 1.3 1.3 2.2 2.2X2自重（千克）135-195 180-255 250-360 320-440 590-800 820-1125。
钢丝绳电动葫芦参数
电动葫芦参数大全CD1钢丝绳电动葫芦参数、MD1钢丝绳电动葫芦主要技术参数型号CD1 MD1起重量吨0.5 1 2 3 5 10 16起升高度米 6 6 6 6 6 9 9起升速度CD1米/分8 8 8 8 8 7 3.5起升速度MD1米/分8/0.8 8/0.8 8/0.8 8/0.8 8/0.8 7/0.7 0.35/3.5 运行速度米/分20 20 20 20 20 20 20钢丝绳绳径毫米 4.8 7.4 11 13 15 15 18规格6×19-4.86×19-7.4 6×37-11 6×37-13 6×37-15 6×37-15 6×37-15运行轨道工字钢型号GB706 16—28b 16—28b20a—32c20a—32C25a—63c25a—63C 25a—63C 最小曲率半径米 1.5 1.5 2 2 2 3 3.5电源额定电压V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V三相交流380V额定频率赫兹50 50 50 50 50 50 50工作制度JC25% JC25% JC25% JC25% JC25% JC25% JC25% 接合次数次/小时120 120 120 120 120 120 120起重电机型号ZD21-4 ZD22-4 ZD31-4 ZD32-4 ZD41-4 ZD51-4 ZD51-6 额定功率千瓦0.8 1.5 3 4.5 7.5 13 11额定转速转/分1380 1380 1380 1380 1400 1400 930额定电流安 2.2 4 7 10 16.5 28 28运行电机型号ZDY11-4ZDY11-4 ZDY12-4 ZDY12-4 ZDY21-4 ZDY21-4 ZDY21-4 额定功率千瓦0.2 0.2 0.4 0.4 0.8 0.8×2 0.8×2额定转速转/分1380 1380 1380 1380 1380 1380 1380额定电流安0.7 0.7 1.3 1.3 2.2 2.2×2 2.4×2 固定式A型总重公斤80 130 174 234 392 820 812 电动小车D型总重公斤115 165 224 284 482 1030 1142 注：钢丝绳电动葫芦起升高度可根据客户需要增加至：9m、12m、18m、24m、30m。
钢丝绳电动葫芦详细参数说明
CD1、MD1型是一种轻小型起重设备，具有结构紧凑、重量轻、体积小、零部件通用性强、操作简便等优点。
减速器采用硬齿面传动设计，寿命长，机械效率高。
电机采用锥型转子制动电动机，具有上下双向安全限位装置。
MD1型电动葫芦可以广泛用于提升重物或安装在单梁起重机，直线、曲线的工字梁上，也可用于葫芦双梁、龙门起重机或悬臂吊上，是工矿企业、铁路、码头、仓库中常用的起重设备。
CD1、MD1型钢丝绳电动葫芦可广泛用于提升重物或安装在单梁起重机，直线、曲线的工字梁上，也可用于葫芦双梁、龙门起重机或悬臂吊上，是工矿企业、铁路、码头、仓库中常用的起重设备。
CD1型钢丝绳电动葫芦具有重量轻、体积小、结构紧凑、品种规格多、运行平稳等优点可以在同一平面上做垂直、弯曲、循环的架空轨道上使用，也可以在以工字钢为轨道的电动单粮、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。
广泛应用在工厂、货栈、码头、电站、伐木场等场合，是起升搬运物品，最理想的起重设备。
详情咨询
钢丝绳电动葫芦参数
型号起
重
量
（t
基准
工作
级别
起升
高度
(m)
起升
速度
(m/min
)
运行速
度
(m/min
)
滑轮
倍率
起升电机型
号及功率
(kw)
运行电机
型号及功
率
(kw)
防护
等级
工字钢轨
道型号
最小
转弯
半径
(m)
自重
(kg)。
CD型钢丝绳电动葫芦说明书
国际质量体系I S O 9 0 0 1CD1型钢丝绳式电动葫芦MD1说明书江起重机有限公司目录CD1、MD1型电动葫芦结构图 (1)CD1、MD1型电动葫芦主要参数及基本尺寸 (3)一、型号、用途和适用范围 (10)二、结构原理 (10)三、使用维护 (12)四、故障排除 (15)五、注意事项 (17)六、钢丝绳使用与报废 (17)七、电气图 (18)注意：安装试车前必须加油。
使用中斜拉不允许超过10°。
起吊重物下严禁站人。
6.手电门7.软缆引入8.控制箱9.慢10.慢速驱11.吊钩型电动葫芦外形尺寸图（0.5 5吨，6 9米）341.手电门2.吊钩装置3.限位装置4.主起升电机5.卷筒装置6.电动小车7.软缆引入器14.双轮小车13.运行电机12.平衡梁11.减速器10.慢速驱动装置9.慢速起升电机8.控制箱CD1MD1型电动葫芦外形尺寸图 （0.5 5吨，12 30米）51.减速器2.电动小车3.卷筒装置4.导绳器装置8.吊钩装置7.电控箱6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图起重量：10吨起升高度：9，12，18，24，30米62.电动小车3.卷筒装置装置6.驱动装置5.锥形电机CD1MD1型电动葫芦外形尺寸图16(20)吨高度：9，12，18，24，25米固定式电动葫芦固定式葫芦有四种固定方向，可供各种卷扬，其孔距安装尺寸见表1固定式电动葫芦孔距安装尺寸表1起升高度（米）起重量（吨）孔距（毫米）6 9 12 18 24 25 30孔径（毫米）L1190 190 190 190 190 1900.5L2318 390 462 606 750 894φ14.5L1196 196 196 196 196 196 1L2401 499 596 793 989 1185φ19L1240 240 240 240 240 240 2L2418 518 618 818 1018 1218φ23L1264 264 264 264 264 264 3L2440 543 646 852 1058 1264φ25L1320 320 320 320 320 320 5L2485 590 695 905 1115 1325φ31L1376 376 376 376 37610L2967 1148 1510 1872 2234φ37L1500 500 500 500 50016（20）L21035 1277 1760 2243 2324φ37主要规格及技术参数基本尺寸一、型号、用途和适用范围XW牌电动葫芦是全国统一设计的轻小型起重设备，有CD1、MD1二种型号。
钢丝绳电动葫芦产品说明
钢丝绳电动葫芦产品说明：电动葫芦是一种轻小型起重设备。
葫芦具有体积小，自重轻，操作简单，使用方便等特点，是工矿企业，仓储码头等场所必备的起重设备。
钢丝绳电动葫芦起重量：0.25t-10t 钢丝绳电动葫芦起升高度：6m-30m 钢丝绳电动葫芦工作级别：M3 钢丝绳电动葫芦运行速度：20(30)m/min 钢丝绳电动葫芦起升速度：8m/min[10t为7m/min] 钢丝绳电动葫芦主要结构：减速器，运行机构，卷筒装置，吊钩装置，联轴器，软缆电流引入器，限位器.电机采用锥形转子电动机，集动力与制动力于一体. 钢丝绳电动葫芦安装使用：葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.捎加改造,还可以作卷扬用.因此,它是提高劳动效率,改善劳动条件的必备机械. 钢丝绳电动葫芦产品特点：重量轻、体积小、结构紧凑、品种规格多、运行平稳，操作简单，使用方便。
它们可以在同一平面上做直的、弯曲的、循环的架空轨道上使用，也可以在以工字钢为轨道的电动单粮、手动单梁、桥式、悬挂、悬臂、龙门等起重机上使用。
CD1型电动葫芦广泛应用在工厂、货栈、码头、电站、伐木场等场合，是起升搬运物品，最理想的起重设备。
起重量：500-1000-2000-3000-5000---KG 起升高度：6、9、12、18、24、30(M) 钢丝绳电动葫芦可以安装在葫芦单梁,桥式起重机,门式起重机,悬挂起重机上.捎加改造,还可以作卷扬用.因此,它是工厂,矿山,港口,仓库,货场,商店等常用的起重设备之一,是提高劳动效率,改善劳动条件的必备机械. 钢丝绳电动葫芦具有两种速度—常速和慢速.慢速工作时,可以满足精密装卸,砂箱合模,机床检修等细作业的要求. 钢丝绳电动葫芦运行条件： 环境温度：-20℃～+40℃ 工作制度：中级JC25% 重级：JC40% 当中级工作制度钢丝绳电动葫芦的起重量降低30%时，即为重级工作制度JC40%的钢丝绳电动葫芦。
重级工作制度JC40%的钢丝绳电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。
电动葫芦说明书样本
CD1、MD1、HC型电动葫芦使用说明书新乡市中原起重机械总厂有限公司目录I 适用范围.......................................................... 错误!未定义书签。
II结构及工作原理.................................................. 错误!未定义书签。
III安装..................................................................... 错误!未定义书签。
IV检查与试验 ........................................................ 错误!未定义书签。
V注意事项与故障排除.......................................... 错误!未定义书签。
I 适 用 范 围CD 1型钢丝绳式电动葫芦是一种轻小型起重设备, 它能够安装在单梁桥式起重机或直的、 带曲线的单轨悬挂工字梁上吊运重物, 亦可( 选用固定式) 直接将葫芦安装在固定支撑上, 作垂直的或不同角度的卷扬起吊用。
本产品结构紧凑, 轻巧, 使用维修方便, 是工矿企业、 铁道、码头、 仓库中常见的起重设备, 其结构见图1, 基本参数见表1。
本产品的工作环境温度为-20～＋40℃, 它不适用于在有爆炸危险、 火灾危险、 充满酸性或其它有腐蚀性气体以及相对湿度大于85％的场所里工作。
不允许用来载人, 操作使用应严格按GB6067-85《起重机械安全规程》及ZBJ80013.7-89《钢丝绳电动葫芦安全规程》执行。
如在露天场所使用, 应设置防护装置, 免受潮湿。
本产品负载持续率FC25％。
起动次数120次/h 。
本系列产品的型号规定如下:安装和运D-电动小车式, 2、 A 4－固定式起升高度( m) 起重量( t) 型号II结构及工作原理CD1型电动葫芦主要结构, 一为起升机构, 二为运行机构( 固定式则无) , 三为电器装置。
电葫芦说明书
电葫芦说明书一、型号、用途和适应范围本系列电动葫芦是在CD1型电动葫芦的基础上改进设计的轻小型起重设备，有 CD和MD种型号。
CD型0.5t-5t电动葫芦起升速度(8m/min)；MD型0.5t-5t起升速度(8m/min)和(0.8 m/min)，CD型10t 起升速度 (7 m/min)；MD型10t起升速度 (7 m/min)和(0.7 m/min)，CD104型16(20)t 起升速度 (3.5 m/min)；MD104型16(20)t起升速度 (3.5 m/min)和(0.35 m/min)。
(二)用途CD和MD电动葫芦( 以下简称葫芦)用于安装在架空工字钢轨道（直线、曲线）上或固定在构架上，吊运各种重物。
常与电动单梁、电动双梁桥式、葫芦门式起重机等配套。
广泛使用于工厂、矿山、铁路、码头、仓库及服务性行业。
是一种能适应多种工况使用的起重设备，它尤能胜任下列工作：1、用于公共设施、建筑起吊搬运……2、用于机械加工工厂，设备安装、机床上零部件的装卸，成品的搬运……3、用于流水线生产……4、用作简单的升降设备，搬运物品、提升货物……(三)适应范围CD、MD 型电动葫芦是一般用途的钢丝绳式电动葫芦，基准工作级别M3，接电持续率为25%，每小时的等效起动次数不超过120次。
葫芦主电路的额定电压为交流380伏，额定频率为50赫。
葫芦的工作环境温度为–25℃～+40℃。
葫芦不适应于充满腐蚀性气体或相对湿度大于85%的场所，不能代替防爆葫芦，不宜吊运熔化金属或有毒、易燃易爆物品。
二、结构原理本电动葫芦由锥形转子电动机、减速器、卷筒装置、联轴器、导绳器、吊钩装置、电动小车、驱动装置和电器等部件组成。
各部件在结构上可以相对独立，维修调整方便。
1、ZD 1型三相交流锥形转子电动机为本电动葫芦起升的原动力，ZDY1型三相交流锥形转子电动机为电动小车的原动力，其转子、定子均为锥形结构。
本系列电动机为断续额定工作方式，负荷持续率为25%，每小时等效起动次数为120次。
