冰箱控制电路
实验六 电冰箱控制系统
实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。
二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。
电冰箱的控制电路是根据电冰箱的性能指标来确定。
但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。
常用压力式温度控制器见下图。
1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。
它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。
（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。
温度控制器的种类很多，常用的温感压力式温度控制器。
温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。
温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。
感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。
感压腔内充入的感温剂一般是氯甲烷或是R12。
它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。
2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。
PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。
3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。
项目三 电冰箱电气控制电路连接
学习导航
项目学习
项目实施
思考练习
知识扩展
2.单门直冷式（ PTC启动器）电冰箱控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
3.双门直冷式（ PTC启动器）电冰箱控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
4.双门间冷式电冰箱的控制电路
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
知识扩展
返 回
上一页
下一页
结 束
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
三、电冰箱控制电路实物连接图
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
项目实施
1.检测、判断压缩机的绕组。 2.检测启动器的好坏。 3.检测温控器的好坏。 4.检测门开关、灯的好坏。 5.按图连接电路。 6.运行电冰箱。
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
思考练习
知识扩展
返 回
上一页
下一页
结 束
学习导航
项目学习
项目实施
电冰箱电气控制系统与工作原理课件
节流阀
节流阀是控制制冷剂流量的部件，通 常安装在冷凝器和蒸发器之间。
电气控制系统工作原理
电源电路
电源电路负责将外部电源引入电冰箱，为各部件提供电力。
控制电路
控制电路是电冰箱的核心控制部分，负责控制电冰箱的工作状态和温度。它通 过传感器检测温度和湿度等参数，根据预设的温度值和实际检测值进行比较和 控制。
电气控制系统的组成
01
02
03
04
电源电路
提供电冰箱所需的电源，通常 为220V交流电。
控制电路
负责控制电冰箱的启动、停止 以及温度调节等功能。
照明电路
为电冰箱内部提供照明。
警报电路
在电冰箱出现异常情况时发出 警报。
电气控制系统的主要元件
冷凝器
将压缩机产生的热 量传递到外部，使 制冷剂冷凝。
毛细管
维修注意事项Βιβλιοθήκη 01在进行电冰箱维修前， 务必先切断电源，确保 安全。
02
对于制冷剂的充注和排 放，应由专业人员进行 操作，以免造成环境污 染。
03
在进行部件更换时，应 选用与原厂规格相符的 配件，以确保维修质量 。
04
定期对电冰箱进行保养 和维护，可以延长其使 用寿命和减少故障发生 。
2023
PART 05
电冰箱的基本组成
箱体
包括外壳、内胆和门体 ，用于构成储存空间。
制冷系统
包括压缩机、冷凝器、 蒸发器和制冷剂，用于
制冷和换热。
电气系统
包括电源、控制电路和 电机，用于提供电源和
控制功能。
附件
如照明灯、除霜装置等 ，用于增强使用体验和
电子课件-《小型制冷设备原理与维修(第三版)》-A02-3780 第三章 家用电冰箱的电控系统
变频冰箱电路原理示意图
1）温差复位型温控器。 2）定温复位型温控器控制压缩机开机时，箱温为固定值。
9 第三章 家用电冰箱的电控系统
2. 温控器的工作原理 (1)普通型压力式温控器
普通型压力式温控器的工作原理
10 第三章 家用电冰箱的电控系统
(2)半自动化霜型温度控制器
自动控温状态
半自动化霜状态
11 第三章 家用电冰箱的电控系统
双稳态电磁阀
17 第三章 家用电冰箱的电控系统
§3—2
家用电冰箱电控系统的控制电路分析
学目 习标
了解家用电冰箱典型电控电路的原理分析。
一、直冷式电冰箱典型控制电路
典型直冷式电冰箱的控制电路由温控器、启动继电器、热保护器、内部照明灯、门开关、温度 补偿开关等组成。
18 第三章 家用电冰箱的电控系统
化断器
化霜超热保护熔断器
15 第三章 家用电冰箱的电控系统
4. 化霜温控器
化霜温控器
16 第三章 家用电冰箱的电控系统
六、电磁阀
电冰箱多温区控制一般用电磁阀进行控制,有单稳态和双稳态两种。单稳态电磁阀体积，和耗电量较大,而双 稳态电磁阀体积较小,无电路板,切换驱动信号采用的是脉冲信号。
双金属碟形过载保护器结构
8 第三章 家用电冰箱的电控系统
四、温度控制器
1.电冰箱温控器的分类 （1）按工作原理类分 1）压力式温控器又称感温囊式温控器，其感温元件是感温管(毛细管)。 2）电子式温控器分为两种：利用热敏电阻作为感温元件的称热敏电阻式温控器，利用二极管的PN结作为感温 元件的称为半导体温控器。 （2）按温控器的感温方式分类 1）感应蒸发器表面温度，即感温管紧贴在蒸发器表面，控制蒸发器表面温度，也就间接地控制了箱温。定温 复位型温控器就是采用这种感温方式。 2）直接感应箱内空气温度，即感温管安装在箱内适当的空间位置。 （3）按温度控制方式分类
半导体制冷式电子冰箱的高精度温度控制电路
朴充墩失舸热量。同样，；制冷温度过低
时．热敏电阻阻值变太．桥路输出一个相 反的电压驱动制睁器发热。ｍ子琳箱冷藏 室所需温度通过温度设置自路设置（目廿
常的Ｊ：怍状态下．ＨＤ控舳路中超±要作
用的是Ｍ倒自路；积分％瞎在ＰＩＤ＆ｄ自路 中，起着对辅出自琏信号缓慢Ⅷ节、变化 的作用；微分电路对于齄＾电Ｅ突然出现 的较太％冲变化才起作月．｝时通常不起 作用。根据Ｚｉｅｇｌｅｒ
…蓖
ｃ‘，ｎ。日邮‘ｃｅ＊ｍ椭目
８１
能Ⅻｎ。目ｊ星一个半导体制☆器的弗型结
构两片陶瓷片之间夹有许多互相排列■ 成的Ｎ型目Ｐ型半导体瓤袍，自ＮＰ之Ⅻ以 制铝或其他金属§体空！｝帽莲。接∞直
的一端良好接触．此端丽称∞控温面。ｇ
一端作为哉热或＆热面，置于散热片上，
ｔ上惭低１椎时伽持器Ｍ黼温整。
万 方数据
刚即可）。
采用Ｍ较式温度｛空制方法霎现高精度 温度控制在宴验中Ｅ证霉很难协调控温系 统的静态精度和动态稳定性的一致性。为 Ｔ解决韫度控制系统的动态稳定性与静老 精度之间的矛盾，本文采用比例（Ｐ）一积 分（【） 微ｏ（Ｄ）控制嚣来盘现高精攫
ＮｉｃｈａＩ螺验公式洁所计
Ｔ＿２７
算出日驴ＩＤ参数Ｋ间６ｄ
Ｔ。０６８选择
４４风机迸Ｒ噪声拄目措施 对于风冷电冰箱．风机运行的噪声 米澡有两个方面，其一是风扇运转通过风 道系统流动的空气传递到箱体而产生的噪 声；其二是风机安装通过直撑如砥饥橡腔 垫传逮黔穑体的振动而产生的罅声。前者 主型是爵Ⅸ颇的谐渡声，可通过风挎系统 的优化逝计如台理降低％机转遗、加大扇 叶ｄ径、接近风机尉叶正面处设计冷气出
的输出值；Ｖ｛０为控制信号量。
ＰＩ啪制原理如图ｄ新示．Ｐ嘴制＊把
设定值Ｓ５受控系统的受控嚣的寓断Ⅲｙ…

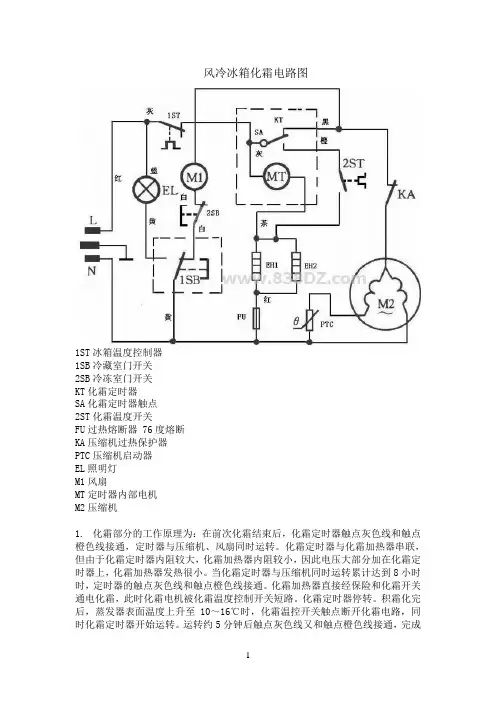

风冷冰箱化霜电路图
风冷冰箱化霜电路图1ST冰箱温度控制器1SB冷藏室门开关2SB冷冻室门开关KT化霜定时器SA化霜定时器触点2ST化霜温度开关FU过热熔断器 76度熔断KA压缩机过热保护器PTC压缩机启动器EL照明灯M1风扇MT定时器内部电机M2压缩机1.化霜部分的工作原理为：在前次化霜结束后，化霜定时器触点灰色线和触点橙色线接通，定时器与压缩机、风扇同时运转。
化霜定时器与化霜加热器串联，但由于化霜定时器内阻较大，化霜加热器内阻较小，因此电压大部分加在化霜定时器上，化霜加热器发热很小。
当化霜定时器与压缩机同时运转累计达到8小时时，定时器的触点灰色线和触点橙色线接通。
化霜加热器直接经保险和化霜开关通电化霜，此时化霜电机被化霜温度控制开关短路。
化霜定时器停转。
积霜化完后，蒸发器表面温度上升至10～16℃时，化霜温控开关触点断开化霜电路，同时化霜定时器开始运转。
运转约5分钟后触点灰色线又和触点橙色线接通，完成一次自动化霜过程。
压缩机、风扇又开始运转制冷。
然后，当蒸发器温度降至除霜温控开关复位温度时，温控开关闭合连通化霜加热器，为下一次化霜作好准备。
2.检修时要注意2ST化霜温度开关在常温下为开路状态，达到-5度时才闭合，为除霜作准备。
FU过热熔断器为一次性熔断器，温度超过76度即熔断，以防因为化霜电路失灵引起温度失控燃烧。
3.案例描述：送修冰箱是一台上菱b cd-234w风冷式无霜电冰箱，由于双金属片开关不能复位，导致冰箱化霜定时器工作正常，但蒸发器被霜层包围。
故障冰箱维修分析：上菱b cd-234w风冷式电冰箱在制冷状态时，温控器触点接通，化霜定时器也接通，压缩机的启动与保护电路通过电流，压缩机开始启动运转，冰箱开始制冷。
同时化霜定时器的时钟电机与双金属片开关也接通，化霜定时器与压缩机电机同步运转计时。
当压缩机运行时间累计大于8.8小时±5分钟时，化霜定时器的触点被切换，压缩机和风扇停止运转，开始化霜。
此时，化霜定时器电机被断路，化霜加热器工作，箱内和蒸发器表面温度逐渐升高，但蒸发器出口储液a表面温度也逐渐升高，当蒸发器出口储液a表面温度达到约8℃时，蒸发器上的凝霜全部融化，双金属片开关断开，切断化霜加热器供电电路，与此同时，恢复对化霜定时器时钟电机的供电，化霜定时器重新工作。
东芝电冰箱电控综合分析 (1)
任务五 电子控制电冰箱控制电路分析与检修电子控制电冰箱的控制电路由电子元器件组成，但没有微电脑控制芯 片。
同微电脑控制电冰箱一样，温度控制器所用的感温元件也是热敏电阻。
它的工作原理是将热敏电阻直接放在箱内空间的适当位置，利用热敏电阻 受到箱内较小的温度变化影响时，其电阻值发生相应变化，导致电压变化 而引起控制电路工作，分别控制压缩机的开停与除霜电路的开停，达到对 电冰箱箱内温度的控制。
由于这种温度控制器使用了大量的电子元器件， 故又称为电子温控器。
下面以东芝GR—204E 电冰箱的温度控制电路为例， 对其基本电路和工作原理作一分析，供大家参考。
东芝 GR—204E 电冰箱 控制电路如图6.29所示(为方便读者使用，图中元器件符号、名称均遵照原 电路图)。
1.5.1基本电路1. 电源电路该控制电路的电源电路如图6.30所示，它供给控制电路所需要的直流 电源(14V，6.8V)。
使用变压器 T801 将交流 220V 变为交流 16V，然后经 二极管 VD805、VD806 组成的全波整流电路加以整流，再用电容器 C806 滤波后，向继电器回路提供 14V 的直流电压(V D)。
另外，由稳压二极管 VD808和电阻 R812、电容C808组成的稳压电路向集成电路及其他有关电图6.30路提供6.8V的直流电压(V c)。
电路中，变压器初级侧的压敏电阻TNR801， 是起保护作用的元件，即当电压过高时会短路而保护控制电路，它一旦损 坏，必须更换相同的元件，否则将失去保护作用。
2. 启动电路因为启动继电器和发光二极管需要较大的电流，故不能用控制信号直 接驱动，所以用控制信号来控制三极管的饱和与截止(相当于开关的接通与 关断)，并操纵启动继电器和发光二极管的动作。
其电路如图6.31所示。
图 6.293023. 冷藏室的温度控制电路冷藏室温度的控制，是通过冷藏室传感器探知冷藏室蒸发器的温度， 来控制压缩机的开与停而实现的。
东芝冰箱电路
(4)除霜电路除霜采用半自动方式即手动开始、自动结束，依靠绕在冷冻室蒸发器 上的电加热器得电加热进行除霜，当发现冷冻室霜层厚度达10mm左右时，手动 按下除霜开关，Q802第11脚为低电平。同时冷冻室除霜传感器与R810对6. 8V电 压分压后加至Q802第8脚，由于冷冻室内温度很低，除霜传感器阻值很大，所以 第8脚电压很低，低于第9脚4. 4V.第9脚4. 4 V电压由电阻R808、R809分压取得， 为除霜电路中基准电压。第14脚输出为高电平至Q801第8脚，Q801第11脚输出高 电平，经电阻8814、8811至三极管。Q812的b, e极电压大于0. 7V, Q812导通，继 电器RY02吸合，常开接ቤተ መጻሕፍቲ ባይዱRY02闭合接通除霜电加热器，得电发热进行除霜，冰 箱内霜层逐渐融化，温度逐渐升高。冷冻室除霜传感器阻值逐渐减小，Q802第8 脚电压升高与箱内温度达到8. 5 0C时，第8脚电压高于第9脚4. 4V基准电压，第14 脚输出低电平，而Q801第11脚由于除霜开关已断开变为高电平。Q801第11脚输 出低电平0V, Q812截止，继电器RY02失电，常开接点RY02断开切断除霜电路， 除霜自动停止，同时常闭接点RY02闭合接通流槽、管道电加热器。二极管D803 作用是当除霜后期冰箱内温度逐渐升高时，Q841第3脚有可能会输出高电平去启 动压缩机时，该启动信号经二极管D803,三极管Q812旁路到地，避免压缩机在除 霜期间启动运转，若除霜期间需中止除霜时，可按下停止，Q801第11脚输出低电 平，三极管Q812截止，使除霜提前结束。
（3）温度控制电路 冷藏室温度传感器（蒸发传感器）是一个具有负温度系数的热 敏电阻，其阻值随温度的升高而减小。传感器与电阻R806组成分压电路对6.8V电压 进行分压后送至 Q802第 4、7脚。电阻 R801、R802组成分压电路对 6.8V电压进行 分压后送至 Q802第5脚作为基准电压，正常为4V。当冰箱内温度慢慢上升，蒸发 传感器阻值减少时，Q802第4脚电压也在升高。当第4脚电压大于第5脚4V基准电压 时，其第2脚输出低电平送至Q801第1脚。此时Q802第7脚电压也大于其第6脚（正 常时最大为2.2V）， 其第1脚输出高电平送至 Q801第 8脚。Q801第 8脚输出高电 平经电阻 R805、R813至三极管 Q811的 b极，当b极电压升高到0.7V时，Q811导 通。继电器RY01得电吸合，常开接点RY01接通压缩机启动制冷。随着冰箱内温度 缓慢下降，蒸发传感器阻值增大，Q802第4脚电压降低。当第4脚电压小于第6脚的 4V基准电压但高于2.2V时，Q802第2、1脚均为高电平Q801第1、8脚也为高电平， 压缩机仍维持继续制冷。当第4脚电压小于第5脚4V基准电压且低于2.2V时，Q802 第1脚输出低电平，而第2脚仍为高电平，Q801第3脚则输出低电平，Q811的 b极电 压降低而使其截止。继电器 RY01失电，常开接点RY01断开，压缩机停止运转结束 制冷。电阻R121、R22、R23和电位器组成温度调节电路接至Q802第8脚，改变电 位器即改变了电冰箱工作设定温度。当电冰箱温度设定好后，Q802第8脚电压为另 一组基准电压，最大为2.2V。它与Q802第7脚信号电压相比较。当电冰箱温度高于 设定温度时，Q802第7脚电压高于第6脚，其第1脚输出高电平送至Q801第6脚， Q801第3脚输出的高电平经电阻R805、8815、二极管D801至三极管Q811的b极， Q811饱和导通，继电器RY01得电吸合，RY01闭合，压缩机启动制冷。
冰箱电控板电路原理分析
AC INPUT
EMI
STRUCTURE
AC
DC
AC
DC
OUTPUT
整流滤波
开关变压器
整流滤波
DC 輸出
PWM
开关管
稳定度(反馈)控制 及保护控制
5.2、开关电源电路
开关电源主要线路作用及组成： 1）D5，R6，C6组成RCD吸收电路主要是吸收及嵌位变压器的漏感及反激电压， 防止变压器饱和，以及反激电压过高超过电源芯片内部MOS的耐压值从而导致烧机 2）R11 C12组成RC滤波电路，主要滤除反冲电压，防止其超过整流二极管DC的 反向耐压。 3）VR2稳压二极管是防止线路异常导致输出电压过高损坏器件。属于过压保护作用 4）R20,R21，U3，U2B等组成反馈电路，通过分压电阻，光耦传输等传入电源芯片 内，调节占空比的宽度，以此到达13V输出稳定的作用
• 冰箱电控板电路原理分析
PBA功能简述
1、典型电路原理图
2、实物电路分布图
强电驱动负载
3、电路主要模块及其作用
NO.
各功能模块电路
1
EMI电路
2
压敏防雷击电路
3
开关电源电路
4
DC TO DC电路
5
蜂鸣器驱动电路
6
MCU外围电路
7
通讯电路
8
风门驱动电路
9
风机驱动电路
10
LED驱动电路
11
传感器检测电路
注：输入电压须小于稳压器所能承受的最大输入电压﹐但要作原理简介 BUZ1、BUZ2两端口均接单片机的I/O口或单片机的蜂鸣器驱动口。BUZ1端口为“高频
口”（相对BUZ2而言），其脉冲电压频率一般为几KHz，具体频率依蜂鸣器需发出的音乐 声来调整；BUZ2端口为“低频口”，其电压周期相对较长一些，一般为数十ms至数百ms。 工作时，两端口输出电压脉冲驱动三极管Q2和Q3，当BUZ2端口出现高电平时，三极管Q3 导通， +12V电压经Q4三极管给蜂鸣器提供工作电压，同时为电容E7充电； BUZ2端口电平 变低时，Q3和Q4三极管均截止，+12V电压被隔离，此时已充满电的电容E7放电，为蜂鸣器 工作提供能量。蜂鸣器的工作状态直接由三极管Q2决定，当BUZ1端口出现高电平时，三极 管Q2导通，蜂鸣器工作，BUZ1端口电平变低时，Q2三极管截止，蜂鸣器停止工作。蜂鸣器 的通电频率与内部的谐振频率（固定）相互作用就产生我们所需的音乐声。
冰箱电路原理
冰箱电路原理
冰箱电路的工作原理是基于电子学和热力学原理的。
当我们插上电源后，电流首先通过一个变压器，将电流从高压降到低压。
接下来，电流进入冰箱的控制电路。
控制电路包括温度探测器、继电器和电子控制器。
温度探测器是一个感应器，能够感受到冰箱内部的温度。
当温度升高到超过设定的温度时，温度探测器就会发出信号。
这个信号被送到继电器上，在继电器的作用下，电流被导向电冰箱的压缩机。
压缩机是冰箱的主要部件之一，它的作用是将冷凝剂蒸汽压缩成高压气体。
高压气体通过冷凝器，被冷却成液体。
冷却后的液体进入蒸发器，蒸发器中有一个螺旋形的管道，流经螺旋管道的液体变成了低温低压的蒸汽。
这种蒸汽吸收周围的热量，从而使冰箱内部变得冷却。
同时，冰箱内部的空气通过空气循环系统流动。
循环系统包括一个电风扇和制冷器。
电风扇将冷却后的空气循环到冰箱的各个部分，制冷器使得冰箱内的空气保持在所设定的温度。
当温度降低到合适的程度时，温度探测器会再次发出信号，继电器将信号传送到压缩机上，使其停止工作。
从而达到调节冰箱内部温度的目的。
总的来说，冰箱电路通过控制压缩机的工作来调节冰箱的温度。
温度探测器能够感应到温度的变化，从而触发继电器的动作。
控制电路中的各个部件相互配合，使得冰箱能够维持在所设定的温度范围内。
电冰箱电路工作原理
电冰箱电路工作原理
电冰箱采用的电路工作原理是通过压缩机、冷凝器、节流阀和蒸发器等四个主要组件相互配合来实现制冷的过程。
首先，电冰箱内的压缩机起到了核心作用，它的主要功能是将制冷剂气体压缩成高压气体，使其压力和温度升高。
随后，高压气体通过冷凝器，其结构类似于一组金属管，这些管通常位于电冰箱背后或底部。
冷凝器外界的空气通过金属管散热，将高压气体冷却并转化为高压液体。
接下来，高压液体通过节流阀进入到蒸发器，蒸发器位于电冰箱内部。
蒸发器的作用是将高压液体迅速减压为低压液体，并在此过程中吸收空气中的热量，从而使低压液体蒸发成低温低压的蒸汽。
最后，蒸汽通过压缩机再次被压缩成高压气体，开始下一个循环。
冷凝器、节流阀和蒸发器不断循环工作，使电冰箱内的温度得以降低，实现制冷效果。
整个过程中，制冷剂起到了传递热量的作用，通过不断压缩和膨胀的过程，使得热量从冰箱内部转移到外部，从而实现了降低温度的目的。
需要注意的是，以上所描述的只是一个简化的工作原理，实际电冰箱的制冷系统还包括一些辅助组件，如压力传感器、温度传感器和控制器等，以实现对温度、压力等参数的监测和控制。
电冰箱的控制系统
第四章电冰箱的机械控制系统电冰箱以电为能源,靠电动机来驱动压缩机,一般还要配上启动继电器才能工作。
为了避免由于种种原因引起的超负荷现象造成电机烧毁,都装有过载保护器。
此外,为了控制箱内温度,还要用机械式温度控制器,有时它还兼有控制化霜功能。
电冰箱的控制系统依据系统中所采用温控器的不同分为“机械温控系统”和“电子温控系统”。
本章主要介绍机械温控原理及机械式温度控制器。
第一节常见机械温控系统一．机械温控系统组成常见机械式冰箱温控系统：图4-1 冰箱电气原理图表4-1 机械式电冰箱温控系统部件二．机械式温控器1．温控器的类型与作用温度控制器（简称温控器），是一种能自动控制器具的温度，使其保持在两个特定值之间，并且可以由使用者设定的装置。
广泛应用于各种家用电器中，以下为列表：表4-2 常用温控器类型本教材中温控器均为冰箱用温控器的技术参数、要求等，主要介绍温感压力式温度控制器，以下简称“温控器”。
温控器属于温度控制系统中的一个主要的部件，其主要作用是控制压缩机压缩机开、停时间，以保持电冰箱内的温度在确定的范围内。
常见的温度控制器有温感压力式、热敏电阻式和风门温度调节器等。
2．温感压力式温度控制器由感温组件、温度设定主体组件、执行开闭的微动开关或自动风门等三部分组成。
是通过密闭的内充感温工质的温包和毛细管，把被控温度的变化转变为密闭空间压力或容积的变化，以达到温度设定值时，通过弹性元件和快速瞬动机构，自动开闭触点或风门，以达到自动控制温度。
表4-3 温感压力式温度控制器分类及用途常用术语：接通点（ON）温控器触点闭路时的温度；断开点（OFF）温控器触点开路时的温度；调节范围温控器的调节机构给定的最大和最小接通点或断开点之间的温差；差动值（DIFF）调节机构整定于某一温度位置时的接通点和断开点之间的温度差；感温部件把控制对象的温度变换为充入工质（气体或液体）压力的部分；毛细管把感温部分的压力变化传递到波纹管或膜盒的细管。
冰箱电路图常用符号详解
冰箱电路图常用符号详解不管是在炎热的夏天，还是在寒冷的冬天，日常家居生活中，我们都离不开冰箱，它可以帮助我们让食物长时间保持新鲜，让我们能够吃到可口的食物。
但许多小伙伴不懂其中的工作原理，今天我们就一同分析常见的冰箱电路图，普及一下冰箱的工作原理。
1. 单门直冷式电冰箱重锤式控制电路电路的基本组成：采用重锤式启动继电器启动的直冷式电冰箱电路所示，由压缩机电动机、重锤式启动继电器、碟形过载保护器等组成启动保护电路，由温控器和门灯及门灯开关组成温控和照明电路。
单门直冷式电冰箱重锤式控制电路图1.启动电容器2.重锤式启动继电器3.制冷压缩机电动机4.蝶形过载保护器5.温度控制器6.照明灯开关7.电源插头8.箱内照明灯2. 单门直冷式电冰箱PTC式控制电路单门直冷式电冰箱，直冷式冰箱结构简单，将蒸发器的冷却管直接设计贴附在冷藏室和冷冻室里面或者背面，由此在冰箱间室内形成自然对流，逐渐实现了整体制冷，即直接冷却方式。
逐渐实现了整体制冷，即直接冷却方式。
故障率相对较低，相对而言更加节能省电。
单门直冷式电冰箱PTC式控制电路图1.蝶形过载保护器2.温度控制器3.照明灯开关4.电源插头5.箱内照明灯6.PTC元件7.压缩机电动机8.内埋式保护继电器3. 双门直冷式电冰箱控制电路电路的基本组成：采用PTC启动继电器启动的直冷式电冰箱电路。
电路由压缩机电动机、PTC启动继电器、碟形过载保护器、温控器及门灯开关等组成。
1.蝶形过载保护器2.温度控制器3.照明灯开关4.电源插头5.箱内照明灯6.PTC元件7.压缩机电动机8.内埋式保护继电器4. 双门间冷式电冰箱控制电路由间冷式电冰箱电路图可见，其依靠风扇强制吹风的方式使冷气在电冰箱内循环，从而达到制冷的效果。
这种冰箱冷冻室和冷藏室均不结霜，故称无霜电冰箱。
箱内温度均匀性好，冷冻室冷藏室温度通过各自的温控器进行调节。
双门间冷式电冰箱控制电路图1.启动继电器2.启动电容器3.风扇电动机4.冷冻室风扇电动机开关5.照明灯6.温感风门温控器壳体加热器7.温控器8.化霜时间继电器9.双金属温控器10.接水盘加热器11.化霜加热器12.风扇口圈加热器13.排水管加热器14.化霜超热保护器15.冷藏室风扇/灯开关16.电动机17.蝶形过载保护器最后，总结以上三种冰箱电路图可知，冰箱是一种能够保持恒定低温的制冷设备，冰箱在进行工作的时候通过压缩机、冷凝器、制冷剂等运行进行制冷。
电冰箱微电脑控制电路主要构成
2007-11-26
制冷高级工强化考证
制冷电气 控制
6.2 家用电冰箱电气控制特点
6.2.1 电冰箱微电脑控制系统主要功能
1. 制冷温度控制功能 通过温度传感器和微电脑控制实现冰箱各个间室温度的自动控制，使冰箱内的温度达到用户
设定温度范围。 2. 电源过压保护功能
当市电电源电压过高时，通过保险管熔断措施保护控制板及其他电器件不致于损坏。 3. 压缩机3分钟延时启动保护功能
作用。
2007-11-26
制冷高级工强化考证
制冷电气 控制
6.1 家用电冰箱专用电器元件
6.1.4 双稳态电磁阀（二位三通电磁阀）
1. 应用 二位三通电磁阀用于在冰箱中通过电路切换制冷系统的走向 。
2.工作原理 双稳态电磁阀采用脉冲驱动。电磁阀有一个进口A和两个出口B和C，电磁阀
线圈通正脉冲电流后A与B相通；电磁阀线圈通负脉冲电流后A与C相通。在实际 应用中仅在需要转变电磁阀状态时发送几个相应脉冲，其他时候不需任何电信号 进行状态保持。
2007-11-26
图6.3 双稳态电磁阀结构
制冷高级工强化考证
制冷电气 控制
6.1 家用电冰箱专用电器元件
由于是脉冲驱动方式，双稳态电磁阀无法通过电测量来判断电磁阀的当前状 态。可以通过一个二极管对交流电半波整流的方式得到驱动脉冲，通过改变二极 管半波整流极性而改变驱动脉冲的极性。在图6.4中，当按下按钮KN1时电磁阀上 产生正脉冲，驱动电磁阀管路A与B相通，当按下按钮KN2时电磁阀上产生负脉 冲，驱动电磁阀管路A与C相通。由于驱动脉冲带有极性，所以电磁阀线圈的两个 接线端子连线互换后电磁阀的状态相应会改变。
16.9
10
3.97
4_电冰箱电气控制系统与工作原理
因此再次启动需要间隔5min以上。
（二）、碟形过流、过温保护器的实际外形图
⒈ 保护电路功能：如 果压缩机有故障造成运 行电流过大，保护器打 冷战断开，切断压缩机 的电源。另外，保护器 的碟形片紧贴在压缩机 的外壳上，如果压缩机 外壳温度过高，也会使 保护器打冷战断开，以 保护压缩机。
⒉ 带有黄色的一面要紧靠在压缩机的外壳上，以检测 压缩机外壳的温度。当温度过高时会切断压缩机电路。
（三）、温控器的实际外形图
温控器主要由感温元 件和开关触点两部分组成， 感温元件有压力式和热敏 电阻两种，因此温控器分 为压力式和电子温控式两 种。常用为压力式，用户 通过温度调节旋钮实现电 冰箱的温度调节。温控器 的接点接在压缩机保护电 路中，感温管中充有氟利 昂气体，感温管装在箱壁 上，将温度变化传递到温 控器中产生相应的压力来 控制节点的闭合与断开， 从而实现压缩机的启停。
•延 时 电路与 比较器 输出端 用 IC2 光电耦 合器隔 离，可 提高电 路的可 靠性。
五、冰箱电子温控器电路图
五、冰箱电子温控器电路图
•温度显 示表头 选用 μP513 5A 型 (表头部 分见图 中虚线 框内)。
五、冰箱电子温控器电路图
•由 于 本 电 路 传 感器VD2的负端 即A点电位设计 成1V为0℃，而 表 头 为 0V 显 示 “00.0”，因此 电路中加入3kΩ 电阻和电位器 RP3，并将表头 集 成 电 路 7170 的 30 脚 接 地 线 (图中打×处)断 开，使表头的 Vin 端 的 电 位 提 高1V。
二、间冷式电冰箱的控制电路
冰箱电路常见故障及原因
冰箱电路常见故障及原因冰箱电路常见故障及原因：1. 冰箱无法启动原因：可能是插座没有电源，电源线损坏，电源开关故障，或电路板故障。
解决方法：首先确保插座有电源，检查电源线是否有损坏，如有，更换损坏的电源线。
检查电源开关是否工作正常，如电源开关损坏，需要更换。
如果以上都正常，可能是电路板故障，需要联系维修人员进行维修。
2. 冰箱开机后无法制冷原因：可能是压缩机故障，制冷剂不足，冷凝器堵塞，或风扇故障。
解决方法：首先检查压缩机是否工作正常，如果压缩机故障，需要更换。
检查制冷剂是否充足，不足的话需要添加制冷剂。
检查冷凝器是否堵塞，如有堵塞需要清洁或更换冷凝器。
检查风扇是否工作正常，如风扇故障，需要更换风扇。
3. 冰箱无法停止运行原因：可能是温控器故障，压缩机开关故障，或电路板故障。
解决方法：首先检查温控器是否工作正常，如果温控器故障，需要更换。
检查压缩机开关是否工作正常，如开关故障，需要更换开关。
如果以上都正常，可能是电路板故障，需要联系维修人员进行维修。
4. 冰箱制冷效果差原因：可能是冰箱密封不好，冷凝器脏堵，或制冷剂泄漏。
解决方法：首先检查冰箱门是否密封良好，如果密封不好，需要调整或更换密封条。
检查冷凝器是否脏堵，如有脏堵需要清洁或更换冷凝器。
检查制冷剂是否泄漏，如有泄漏需要找到泄漏点修补，并添加足够的制冷剂。
5. 冰箱发出异常噪音原因：可能是压缩机异响，风扇异响，或传动装置故障。
解决方法：首先检查压缩机是否发出异常噪音，如果是压缩机异常噪音，可能需要更换压缩机。
检查风扇是否发出异常噪音，如果是风扇异常噪音，需要更换风扇。
检查传动装置是否故障，如果是传动装置故障，需要修复或更换传动装置。
综上所述，冰箱电路常见故障包括无法启动、无法制冷、无法停止运行、制冷效果差以及发出异常噪音等。
每种故障可能有不同的原因，需要仔细检查以确定具体原因，并采取相应的解决方法。
如果无法自行解决故障，建议联系专业维修人员进行修复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
上一张
工作过程
室温下通电
V47>4V，A1=0。A2=1。
制
Q=1压缩机得电运转.
保
冷
持
停
止
2V<V47<4V，A1=1。A2=1。 Q保持“1”态压缩机继续得电
2V<V47<4V，A1=1。A2=1。 Q保持“0”态压缩机仍不得电
继
续
停
制 冷
V47<2V，A1=1。A2=0。
止 制
Q=0压缩机断电。
路 • 3.热敏电阻引线短路 思考：若冰箱出现控温
不准确，是哪个元件 的故障。
.
小结
1、能根据工作原理分析常见的故障现象。 2、学习重点是驱动部分电路的检修。在 以后的空调电路中也会出现相同的电路 结构。 3、容易出故障的元件：继电器、三极管、 电位器
.
实习任务
1.测量不同温度下热敏电阻的阻值。 2.通电测量比较器4、5、6、7脚电压值，
东芝GR-204E冰箱冷藏室 温度控制电路
主讲：周宇霞 邯郸交通高级技工学校
.
电路原理图
.
1、回顾元器件 2、驱动电路 3、控制电路 4、故障分析 5、总结
热敏电阻
电压比 较器
RS触发器
继电器
.
负温度系数的热敏电阻
在电子式温控器中，普遍采用负温度系数的热敏电阻作 为感温元件。所谓负温度系数，就是随着温度的升高，阻值 明显减小。它又简称为NTC。 -20℃时阻值约为22kΩ ；0 ℃时阻值约为8kΩ ； 15 ℃时阻 值约为4kΩ ；常温下<5kΩ。
101 0
温度升高，V47电
位升高。
V6=1.5V~2.2V
1011
具体值由R124电 位器预置
.
分析图
表1 操作面板档位与温度及A2反相端电位的关系
档位 1 4 7
HEAVY COOL
蒸发器温度 弱冷（-19℃） 通常（-22℃) 较冷（-25℃) 强冷（-28℃）
A2反相端电位 2.2V 2.0V 1.8V 1.5V
冷
.
电路图
综上： 当冰箱内温度变化时，热
敏电阻的阻值会明显变化，从 而使控制电路输出端Q发生变 化，通过电流放大后，通过继 电器控制压缩机的开停。
.
通电后压缩机不运转ቤተ መጻሕፍቲ ባይዱ
检查电源
正常
不正常
压缩机启 动故障
控制电 路部分
线路接 触不良
继电器
三极管
.
热敏电阻
压缩机不停机
• 1.继电器触点粘连 • 2.三极管ce间击穿短
再测2、1脚、触发器3脚的电压值，看与 理论是否相符。 3.判断三极管的工作状态。 4.继电器的检测。 5.压缩机是否得电的检查。
.
.
.
驱动电路
• Q为高电平—三极管 导通—继电器线圈得 电—触点闭合—压缩 机得电运转，制冷。
• Q为低电平时与上述 相反
• D801二极管与化霜电 路的D803组成箝位电 路，保证化霜时压缩 机不运转。D802作用 是保护三极管不被击 穿。
.
控制电路
V5=4V(定值）
V4=V7 受温度控制
1011
.
电压比较器
U+>U¯时 , 输出高电平VCC U+<U¯时 , 输出低电平0
.
基本的RS触发器
真值表
R¯ S¯ Q Q¯
010
1
101
0
11
保持
00
不定
CD4011
.
继电器
M
A 电磁线圈 C 返回弹簧
.
B 衔铁 D 动触点
需说明两点：
1.本质上是用线圈回路的小电流去 控制触点回路的大电流。 2.注意继电器的额定电压 思考：还有什么元件功能与此类 似？
