RNR精简型USB运动控制卡使用说明
U盘控制卡使用指南
U盘系列控制卡使用指南
一、使用概述
1、支持控制卡：F70-S00T、F70-U10、F70-U11、F70-D1
2、F70-D1
3、F70-C12、F70-C12B。
2、软件名称：F70 LEDShow 2014 （绿色版）
3、运行环境：中英文Windows / 2000/ XP / 7 / 8
二、软件运行

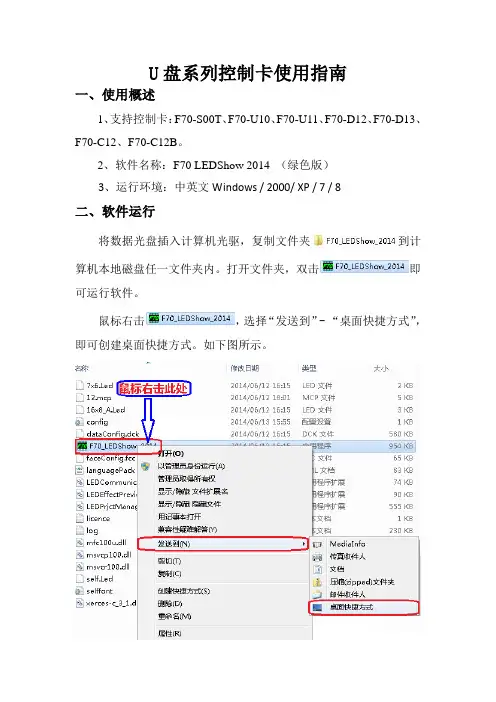

将数据光盘插入计算机光驱，复制文件夹到计算机本地磁盘任一文件夹内。
打开文件夹，双击即可运行软件。
鼠标右击，选择“发送到”- “桌面快捷方式”，即可创建桌面快捷方式。
如下图所示。
三、软件设置
1、启动软件以后，单击“设置”，再点“屏参设置”。
2、屏参设置界面中，根据实物设置屏色彩、控制卡型号、单元板规格、屏高、屏宽。
如下图所示：
同时可依据右侧主要性能参数介绍和当前单元板参数来判断控制卡是否可以带起这块LED屏和单元板规格选择是否正确。
确认设置无误后，点击“确认”，完成屏参设置。
如果需要调节“高级设置”里相关选项，请先咨询厂家。
四、编辑节目
工具栏上有“动画”、“字幕”、“文本”等节目元素，请根据实际显示需要添加，并调节此节目元素所占LED屏的位置和大小。
同时可以添加多个节目，循环播放。
（注意：单行文字用字幕，多行用文本）节目编辑完成以后，点击预览即可查看效果。
五、节目传输
节目编辑确认无误后，点击“导出”，节目传输、亮度调节、时钟校正、系统复位、定时开关机均可通过此处设置。
设置完成后，选
中U盘，点击“导出”，待提示完成以后拔下U盘。
如下图所示
以拔下U盘。
USBLMC_CUH_Digit_V1(2)_USB_DIGIT卡使用说明
图 2
1 CON1 插座管脚定义示意图
管脚 1 ，9 2，10 3，11 4，12 5，13 6，14， 7 8，15
名称 CLK－ / CLK＋ SYNC－ / SYNC＋ X Channel－ / X Channel＋ Y Channel－ / Y Channel＋ Z Channel－ / Z Channel＋ Status-/Status+ NULL GND
