福立GC9790I气相色谱仪FID操作流程
GC9790气相色谱仪操作规程
GC9790气相色谱仪操作规程（一）1.检查仪器电源线连接是否正常、气路管线连接是否正常。
2.打开载气（N2）钢瓶总阀，并调节减压阀开关，使得输出的载气压力在0.3~0.5Mpa之间。
3.调节仪器上的载气调压阀，使得柱前压处在分析工作所需要的压力（一般来说，柱前压在0.05~0.1Mpa之间）。
4.打开电源开关，根据分析要求设置柱温、汽化温度、检测温度等参数，按确定键后仪器升温。
同时打开色谱工作站电源。
5.仪器升温到设置温度后，打开空气发生器电源；同时扭开氢气钢瓶阀门，调节氢气减压阀压力在0.3Mpa左右。
6.调节仪器正面右下侧的针形阀，使空气压力在0.05MPa左右,氢气压力在0.15~0.2MPa之间,用点火枪点着FID的火焰，用玻璃片或铁片等冷的物体靠近检测器的盖帽，有水珠凝结表明点火成功(也可以通过观察工作站所显示的基线是否在点火瞬间开始上升来确定是否点火成功)。
7.将仪器右下侧空气、氢气的针形阀压力都缓慢调节到0.1MPa。
8.待基线稳定后开始分析测试工作。
9.分析工作结束后，可以立即关闭氢气钢瓶总阀以及空气发生器电源。
10.调低各路设定温度，使柱温箱、汽化室、检测器温度下降，待柱箱温度低于70℃即可关闭仪器电源。
11.关闭载气钢瓶上的总阀。
清理仪器室的进样针、样品等物品，结束GC9790的操作。
SP1000气相色谱仪操作规程1仪器组成1.1气源部分，包括氮气钢瓶，氢气源发生器，空气源发生器。
1.2气相主机，包括氢火焰离子化检测器（FID）。
1.3计算机及C-21色谱数据采集单位组成。
2采样操作步骤2.1选择合适的色谱柱安装于进样器一端，另一端安装于所用的检测器口。
2.2打开载气钢瓶的总阀及减压阀至0.4－0.5Mpa，确定有载气流量后，打开气相主机电源开关。
在面板上按“设定”键进入设定参数界面，设定柱温（恒温、程序升温）、设定进样器温度，设定检测器温度。
程序升温包括起始温度、起始时间、升温速率、结束温度、结束时间等。
浙江福立GC9790(FID)操作规程
GC9790（FID）气相色谱操作规程一．目的：制定浙江福立GC-9790（FID）气相色谱仪标准操作程序二．适用范围：本公司生产车间用于中控三氟乙酸乙酯和五氟丙酸乙酯。
三．步骤：1.先开3路载气总压0.3Mpa，毛细管柱前压（II）0.06Mpa ，氢气压力0.1Mpa空气压力为0.1Mpa 待到4个压力表有压力之后打开主机电源和加热开关。
2.设定工作温度：输入柱箱60℃，辅助I气化200℃，检测器200℃，到了设定温度之后，氢气调到0.15Mpa，空气调到0.05Mpa，用电子枪点火。
如何判断是否点火成功：看检测器是否有水蒸气，或看工作站基线是否会上升，不上升的，再次用点火枪点火，上升的则代表点火成功（点火成功之后必须将氢气和空气压力调回到0.1Mpa，然后确认火焰是否点着）。
3.待基线走直后方可进样。
程序升温进样，在进样拔针后依次按色谱机控制面板的启动键和工作站的按钮。
4.关机步骤：关闭氢气净化管开关，将柱箱温度调到40℃，辅助I气化温度40℃，检测器40℃，待检测器和辅助I温度降到80℃以下时关闭主机电源开关和加热开关，最后关闭3路载气。
5.老化条件柱箱200℃、气化220℃、检测器250℃。
6.如何设定程序升温：按柱箱，按向下键进入编程，设定初始温度和保留时间（最少0.1min），再按向下键设定升温速率，到达的温度和保留时间（任意），再按向下键同上方法设定二阶升温，一共可以升温7个阶段。
7.分流比的调节：调节对应分流阀，顺时针降低分流比，逆时针调高分流比。
8.峰过低有以下原因硅胶垫漏气，毛细柱接头松动，峰越低代表分流过大，峰越高代表分流过小。
9.分流比20代表15秒钟通载气5ml（用秒皂膜流量计检测计算）10.秒表的使用：按时间进入秒表界面，按“输入”开始计时，再按“输入”则计时结束，按“清除”键秒表清零。
四.注意事项1.色谱柱的安装色谱柱前端插入深度25mm，插入检测器深度85mm。
福立GC9790I气相色谱仪FID操作流程

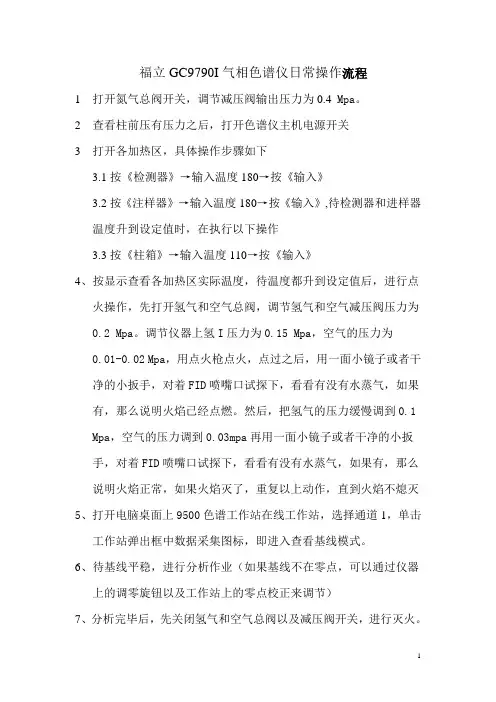

福立GC9790I气相色谱仪日常操作流程1 打开氮气总阀开关，调节减压阀输出压力为0.4 Mpa。
2 查看柱前压有压力之后，打开色谱仪主机电源开关3 打开各加热区，具体操作步骤如下3.1按《检测器》→输入温度180→按《输入》3.2按《注样器》→输入温度180→按《输入》,待检测器和进样器温度升到设定值时，在执行以下操作3.3按《柱箱》→输入温度110→按《输入》4、按显示查看各加热区实际温度，待温度都升到设定值后，进行点火操作，先打开氢气和空气总阀，调节氢气和空气减压阀压力为0.2 Mpa。
调节仪器上氢I压力为0.15 Mpa，空气的压力为0.01-0.02 Mpa，用点火枪点火，点过之后，用一面小镜子或者干净的小扳手，对着FID喷嘴口试探下，看看有没有水蒸气，如果有，那么说明火焰已经点燃。
然后，把氢气的压力缓慢调到0.1 Mpa，空气的压力调到0.03mpa再用一面小镜子或者干净的小扳手，对着FID喷嘴口试探下，看看有没有水蒸气，如果有，那么说明火焰正常，如果火焰灭了，重复以上动作，直到火焰不熄灭5、打开电脑桌面上9500色谱工作站在线工作站，选择通道1，单击工作站弹出框中数据采集图标，即进入查看基线模式。
6、待基线平稳，进行分析作业（如果基线不在零点，可以通过仪器上的调零旋钮以及工作站上的零点校正来调节）7、分析完毕后，先关闭氢气和空气总阀以及减压阀开关，进行灭火。
8、在对仪器进行降温，具体操作步骤如下8.1按《柱箱》→输入50→按《输入》8.2按《检测器》→输入50→按《输入》8.3按《注样器》→输入50→按《输入》7 待个检测器温度降到80℃以内后，关闭主机电源开关，8 关闭氮气总阀开关和减压阀开关。
色谱操作规程FID
气相色谱仪操作规程（FID）一、仪器使用目的测量气体样品中微量组分含量。
二、操作步骤1、开机和参数设置⑴接通仪器工作电源。
⑵打开载气（氮气）阀门。
⑶打开仪器后面电源开关,仪器进入自检状态。
⑷自检完成后，根据需要在面板上设置仪器参数（见色谱参数设置板块），稳定30分钟。
⑸点火：①打开氢气、空气阀门；②按一下控制面板上“检测器”键，之后再按一下“输入”键，此时控制面板显示器显示“FID A BRSELINE ***mv”；③长按仪器控制面板上点火键10秒左右，听到“噗”的一声轻响后松开，查看控制面板显示器显示的mv值，5秒钟后若大于零表示点火成功。
若几秒钟后归零，则需再次点火。
⑹点火完成后，点击控制面板上“状态”键，预热2小时。
⑺打开电脑主机和显示器。
⑻双击“BF--2002(通用版）”打开色谱软件快捷键，出现登陆界面后点击“确定”键，之后出现提示界面继续点击“确定”，进入色谱工作站界面。
2、建立模板⑴进入工作站后，点击“谱图参数”进入谱图参数设置。
点击“信号通道”旁“▼”按钮选择与仪器对应的信号通道。
⑵将对应的标准气钢瓶接入仪器样品进样口。
将钢瓶阀门打开2秒后关闭，调节压力表分压阀观察排气管气泡变化调至气泡均匀连续排出。
将仪器进样口旁对应的六通阀拧至“取样”侧，均匀排入标准气体5~10秒钟后将六通阀拧至“进样”侧，快速按下信号器开关按钮，关闭压力表分压阀。
⑶谱图峰型出完后点击红色“停止”按钮，完成出峰。
在谱图参数设置栏状态下点击“满屏时间”和“满屏量程”右侧两个“满屏”按钮。
⑷点击“定量组分”键，进入定量组分设置栏。
在“组分名称”栏下根据钢瓶出峰时间依次往下填上各组分名称，再在“套峰时间”拦下依次对应填上各组分出峰时间。
在“浓度”拦下填上对应组分的浓度。
⑸点击“定量方法”，进入定量方法设置栏。
点击选中“计算校正因子”项。
⑹点击“定量结果”，进入定量结果设置栏。
之后点击工具栏中的“计算”按钮，此时在定量结果拦下会出现“校正因子”、“峰面积”的等值，即完成该项设定。
GC—9790气相色谱仪操作程序
GC9790气相色谱仪操作规程
YKZJ-2005-171
1.通电前，打开载气减压器阀,根据需要调节减压器的输出气压。
2.打开气路控制面板箱门，调节载气总压表指示在0.3Ma，根据色谱柱使用要求合理的选择气体种类和流速。
3.使用分流进样器时，设置好分流比和清洗气流量，经检查气路系统无泄露，方可开机通电。
4.打开微机，进入WindowsXP，点击进入HW-2000色谱在线工作站。
5.打开主机电源开关，设定柱箱、进样器、检测器的温度。
打开主机“加热”开关，待温度稳定后，即可对检测器操作。
6.FID检测器的操作，当温度稳定后，打开检测器的工作开关，打开氢气和空气发生器，调节相应的流量控制阀，用电子点火器在气体放空口处进行点火。
7.FPD 检测器的操作，将面板上的检测器窗体加热开关置于开的位置，当温度稳定后，打开检测器的工作开关，打开氢气和空气发生器，调节相应的流量控制阀，用电子点火枪在气体放空口处进行点火（控制板的开关于OFF处）。
点火成功后，推上控制板的开关于ON处
（分析结束，控制板的开关必须置于OFF）。
8.仪器基线稳定后，进样分析。
由色谱工作站对数椐处理，打印报告。
9.分析结束，关断主机“加热”开关，温度降到室温后，关主机电源。
关氢气、空气、载气。
福立仪器GC9790 气相色谱仪 说明书
FULIGC9790气相色谱仪安装使用说明书浙江温岭福立分析仪器有限公司仪器基本操作指南一.电源要求1.220V±10%；2.频率：50±0.5H Z；3.功率>2000W；4.接地要求电阻<0.1Ω。
二.气源要求N：99.995%；2：99.995%；H2Air：干燥，无油。
三.FID操作要求载气：流量30ml/min；氢气：点火时0.15-0.2Mpa;点火后0.1Mpa,即30ml/min;空气：点火时0.01Mpa;点火后0.03Mpa,即300ml/min;四.TCD操作要求1.开机加热、加电流前先通气；2.流量校正：两路出口流量一致；3.电流设得不能太高(参考说明书)。
目录一.概述 (1)二.仪器技术指标 (2)2.1．综合参数2.2．温度控制2.3．FID氢火焰检测器2.4．应用环境三.仪器成套性 (4)四.仪器工作原理 (5)五.安装 (6)5.1．实验室的准备5.2．拆箱5.3．气路连接5.4．系统检漏5.5．通电前的检查六．操作 (12)6.1．键盘名称介绍及功能6.2．键盘操作七.气路 (20)7.1．气源7.2．仪器气路流程7.3．主要部件参数及简介7.3.1．稳压阀7.3.2．稳流阀7.3.3．针形阀7.3.4．开关阀7.3.5．气阻7.3.6．减压阀7.3.7．气体净化7.4．气体流量调节7.5．流量测量7.6．色谱柱安装八．注样器 (32)8.1．填充柱注样器8.2．注样器安装8.3．注样器温度选择8.4．注样隔垫的使用8.5．注样器清洗；九．FID氢火焰离子化检测器 (35)9.1．概述9.2．工作原理9.3．基本特点9.4．应用范围9.5．气体流量条件选择9.5.1．载气和氢气的比例9.5.2．最佳空气流速9.6．操作9.7．验收方法9.7.1．噪声和漂移的检查9.7.2．检测限试验十．仪器的维护保养及常见故障处理 (43)附录：自检代码 (45)附录A：仪器供电配置图 (46)附录B：CPU线路板安装图 (47)产品说明的使用范围及仪器操作注意事项 (48)9750气相色谱仪安装使用说明书第一章:概述满足广大用户不同的分析对象、不同应用场合的需要。
GC9790气相色谱仪操作规程
GC9790气相色谱仪操作规程一、实验目的二、实验前准备1.检查仪器各部分是否完好，如注射器、色谱柱、进样口等，必要时更换或修理。
2.检查仪器电源是否正常接通，仪器是否通电。
3.确认仪器内部气源稳定，确保气源压力满足实验要求。
4.准备好所需实验样品和标准品。
三、操作步骤1.打开仪器电源，等待系统自检完成后，进入操作界面。
2.在操作界面选择相应的分析程序，设定进样方式、进样体积等参数。
3.准备样品，在注射器上按要求设定进样器体积，并按要求设定注射速度。
4.将样品通过进样口进样，然后关闭进样口。
5.确定分析程序中的温度设定，如热区温度、柱温等参数。
6.点击开始运行按钮，启动色谱分析过程。
7.在分析过程中可以监控峰的出现和消失情况，并记录所需的数据。
8.分析完成后，关闭仪器电源，清理仪器内部及外部杂物，维护仪器。
四、实验安全注意事项1.在操作过程中要注意个人防护，如戴手套、护目镜等防护用具。
2.注意仪器内部高温部件，避免触碰烫伤。
3.使用气源时要注意稳定气压，防止泄漏或过压。
4.涉及有毒、易爆、易燃物质的实验要注意安全操作，确保实验场地通风良好。
5.注意实验样品的安全保存，避免造成环境污染或个人危害。
五、实验仪器的维护1.定期检查仪器的各部件是否正常工作，如色谱柱的状态、气源管道的连接等。
2.定期更换或清洗注射器和进样口，保证进样的准确性和可靠性。
3.在仪器停机时，定期进行背火清洗，以延长色谱柱的使用寿命。
4.维护仪器的工作环境，保持仪器周围的清洁卫生。
5.长时间不使用仪器时，应进行适当的防尘覆盖，保护仪器。
通过严格遵守以上操作规程，可以确保GC9790气相色谱仪的正常、安全和有效的使用，提高实验分析的准确性和可靠性。
同时，合理维护仪器也能延长使用寿命，减少故障发生的可能性。
GC-9790气相色谱仪操作规程
GC-9790气相色谱仪操作规程一．气源（CT-1三气发生器）（1）每次开机前，首先打开空气开关，观察空气及氮气压力变化。
（2）当空气表压及氮气表压升到0.4mpa后，再打开氮气开关及空气开关，观察三个表压的数值变化。
（3）氮气、氢气和空气表压都升到0.4mpa后，仪器稳定20-30min后即可供气。
二．FID氢火焰检测分析（1）首先打开氮气开关阀及气体净化器开关阀，调节气相色谱仪稳压阀及稳流阀至分析样品所需的气体流量条件。
（如果作填充柱分析时，载气压力表调至0.3mpa，稳流阀I 调至3圈，如作毛细柱分析时，载气压力表调至0.1-0.14mpa之间。
）（2）待载气流量调节好后，色谱仪开机和加热，通过自检后，在仪器操作面板上设定柱箱、检测器、进样器温度。
（填充柱分析时，设定柱箱、检测器、注样器温度；毛细柱分析时，设定柱箱、检测器、辅助I温度。
）（3）观察温度变化情况，待各区温度稳定，仪器面板准备灯亮后，打开空气开关和氢气开关，调节到所需流量，点火。
（4）仪器点火后，打开工作站。
点击数据采集菜单，查看基线。
当工作站左下方出现电压及时间指示后，调节色谱仪面板上零点调节旋钮查看基线是否变化。
如有变化，则色谱仪和工作站已处于联机状态，观察基线是否平稳。
（5）当仪器稳定，基线零点指示灯处于正常状态时，工作站零点校正后，开始进样分析。
（6）分析结束后，将仪器柱箱、检测器、进样温度降至50度以下，关机再关气。
（载气开关不必关掉，让分析柱中有余留载气通过，起保护作用。
）三．TCD热导池检测分析一．供气及检查仪器开机前，首先打开载气开关，调节载气流量（总压0.3mpa柱前压I、柱前压调至3圈，即30ml/min），然后观察载气表压是否变化。
如果压力下降，则需检查接头处是否漏气。
仪器压力正常无漏气现象，可进行开机分析。
二．仪器分析（1）待载气流量设定好后，仪器开机、自检。
（2）仪器自检通过后，打开面板参数菜单至TCD处，设定极性及桥流。
气相(FID)操作规程
GC9790毛细管FID操作规程
开机（FID氢火焰检测器）-毛细色谱柱
1.打开氮气、空气、氢气。
氮气钢瓶输出压力调为0.3-0.4MP
2.确认下仪器毛细系统的载气压力是否在0.04MP，再打开仪器电源开关、工作
站
3.设定
检测器温度、柱箱温度、进样器温度
4.待检测器的温度到达后，点火：氢气Ⅱ压力调为0.15MP，空气为0.03MP
5.检查是否已经点着，点着后将氢气Ⅱ压力调为0.1MP，空气为0.1MP，再次
检查火是否熄灭
6.查看基线是否适合进样分析
关机
7 设定柱箱、检测器、进样器温度都为50℃
8 调节氢气、空气到0
10待检测器温度小于50度时，关闭仪器电源开关
11关闭氮气阀
注意事项
1 加温前必须确保有载气（氮气）
2设备本身没有的或不需要加温系统请处于关闭状态
3若违规操作后请按“9”，记下代码，CODE=？1/N，查看说明书后代码所对应的现象说明，及时告知厂家维修
4 为保护色谱柱请一段时间后高温空走柱子（不要超过柱子最大温度）
5色谱柱更换时，进样器端长2.5CM，检测器端长8.5CM。
若发现石墨密封破损，请及时更换
6 及时更换进样垫
7 发现柱子不好后可尝试切掉毛细柱进样器端一小节。
FID实验操作步骤
FID实验操作步骤步骤一：准备工作1.将气相色谱仪打开，预热至稳定工作温度。
2.确保色谱柱已经连接好并适当填充了填充物。
3.确保气体供应已经连接好并气体压力已经调节到所需值，一般使用氢气作为载气。
4.准备样品：将待测有机化合物溶解在适当的溶剂中制备样品溶液。
步骤二：仪器设置1.打开色谱仪的控制软件，并根据实验要求进行相关设置。
譬如设置流速、柱温等。
2.调节检测器温度至适宜的工作温度。
对于FID检测器，一般设置为250-300°C。
步骤三：样品进样1.使用微量注射器将准备好的样品溶液注入进样器中。
2.将进样器连接到气相色谱仪，并选择自动或手动进样模式。
3.设置进样参数，譬如进样量、进样速度等。
步骤四：谱图记录1.点击仪器控制软件上的开始按钮，开始进行分析。
2.根据实验要求进行样品分离，开启气路使气体通过色谱柱。
3.在分离过程中，监控和记录气相色谱仪的信号输出。
可以记录到达检测器的信号强度（通常表示为电流值）随时间的变化。
步骤五：数据处理1.将记录到的信号强度随时间变化的数据导出到数据处理软件中。
2.根据实验要求，可以进行定量分析或者质谱分析。
譬如可以通过计算峰面积来确定样品中待测组分的含量，或者使用质谱分析进行有机化合物的结构鉴定。
步骤六：实验结束1.将仪器归零并关闭色谱仪。
2.清洗色谱柱和进样器，确保下次使用时的准确性和可靠性。
3.对仪器进行必要的维护和保养，如更换柱、进样器等。
以上是FID实验的一般操作步骤，具体操作还需根据实验要求和仪器型号进行调整。
实验者应该遵循实验室的安全操作规程，并遵守各种化学品的安全操作要求。
9790型气相色谱仪的操作规程
9790型气相色谱仪的操作规程
一．目的：提供统一的9790型气相色谱仪的操作检测程序，快速准确的测定样品，服务于生产
二．范围：适用于侨昌化学有限公司9790型气相色谱仪的操作三．操作规程
说明：色谱仪应安置在通风良好的实验室中，对高档仪器应安装在恒温（20-25℃）的空调实验室中，以保证仪器和数
据处理系统的正常进行。
1、按仪器说明书要求安装好载气、燃气和助燃气的电源路线
与气相色谱仪的连接，确保不漏气。
配备与仪器功率适应
的电路系统，将检测器输出信号线与数据处理系统连接
好。
2、开启仪器时，首先连接载气气路，打开稳压阀，调节至所
需的流量。
3、先打开主机总电源开关，再分别打开气化室、柱恒温箱、
检测器室的电源开关，并将调温旋钮设定在预定数值。
4、待气化室、柱恒温箱、检测器室达到设定温度后，调零旋
钮至基线稳定，即可进行分析。
5、每次进样前应调整好数据处理系统，使其处于备用状态，
进样由绘出的色谱图和打印的各种数据而获得分析结果。
6、分析结束后，先关闭检测器，再关气化室、柱恒温室的控
温电源；仪器的总电源，待仪器加热部件冷至室温后，最后关闭载气气源。
(完整word版)GC9790气相色谱仪操作规程
GC9790Ⅱ型气相色谱仪操作规程1、检查仪器电源线连接是否正常、气路管线连接是否正常。
2、打开载气（N2）钢瓶总阀，并调节减压阀开关，使得输出的载气压力在0.3-0.5Mpa之间。
3、调节仪器上的载气调压阀，使得柱前压处在分析工作所需要的压力（一般来说，柱前压在0.05-0.1Mpa之间）。
4、打开色谱仪电源开关，根据不同的样品设置相应的色谱仪分析参数。
（如分析1-金刚烷胺，设置初始温度100℃保持5分钟，以10℃/分钟升温至200℃保持20分钟，汽化温度：250℃，检测器温度：250℃）同时打开色谱工作站电源。
5、仪器升温到设置温度后，打开空气发生器电源；同时扭开氢气钢瓶阀门，调节氢气减压阀压力在0.3Mpa左右。
6、调节仪器正面右下侧的针形阀，使空气压力在0.05MPa左右,氢气压力在0.15-0.2MPa之间,用点火枪点着FID的火焰，用玻璃片或铁片等冷的物体靠近检测器的盖帽，有水珠凝结表明点火成功。
7、将仪器右下侧空气、氢气的针形阀压力都缓慢调节到0.1MPa。
（空气流速300ml/min,氢气流速30ml/min。
）8、打开在线色谱工作站，打开通道1和通道2窗口。
点击查看基线。
当工作站左下方出现电压及时间指示后，则色谱仪和工作站已处于联机状态，观察基线是否平稳。
待基线稳定后开始分析测试工作。
9、根据分析的样品不同采用不同的制备方式。
例如分析1-金刚烷胺，称取0.2g 样品加入2ml二氯甲烷（无水乙醇）摇动使其完全溶解，取0.2ul样品进色谱分析。
10、将微量注射器用无水乙醇清洗2次，用样品置换3-4次，再取相应量如0.2μl进样。
进样后按下仪器面板上的开始键和在线色谱工作站上相应通道的样品采集键。
11、样品出完峰后按仪器面板上的停止键和在线色谱工作站上相应通道的停止采集键，再在离线色谱工作站打开对应编号的谱图，采用面积归一化法计算各组分的百分含量。
12、如仪器面板显示柱温已降为程序升温的起始温度，则可再次进样。
浙江福立9790说明书
1
9790 气相色谱仪安装使用说明书
第二章：仪器技术指标
二、仪器技术指标 2.1、综合参数
外形尺寸： 555×490×480[mm ]；（长× 高 × 宽）。 柱箱尺寸： 260×250×150[mm ]；（长× 高 × 深）。 色谱柱安装间隔尺寸：152.4mm；（6 英寸标准接口）。 色谱柱： 填充柱外径 Φ3～Φ5mm;（金属柱或玻璃柱）。 仪器重量：45Kg
பைடு நூலகம்
《注意》
任何时候打开仪器有电源标志的盖板、侧板时，请注意 箱体内部有强电。在维护保养仪器中，需要打开时，必须预 先拔掉电源插头，以保证人身安全。
仪器到货以后请及时检查仪器外包装质量，并对照发货单清点及检查数量的完整 性。如发现外包装已破损或有配套部件遗失时，请不要立即拆箱或将仪器发回生产厂， 要及时与运输部门取得联系，并通知生产厂的有关部门，以便及时妥善地处理或能够及 时的索赔，使用户和生产厂双方的损失减至最小。
2
9790 气相色谱仪安装使用说明书
第二章：仪器技术指标
2.3、FID 检测器
检测限：不大于 2×10-11g/s[n-C16]。 噪声：2×10-13A [不大于 0.02mV]。 漂移：不大于 4×10-12A/h。 启动时间：不大于 1.5 小时。
2.4、应用环境
环境温度： 5℃～35℃。 相对湿度： 不大于 85%。 供电电压： 220±22V。 供电频率： 50±0.5Hz。 最大消耗功率： 2500W。 室内无腐蚀性气体,工作台不得有强烈的机械振动,周围不应有强烈的电磁场干扰,室 内温度无剧烈变化，空气无大的对流存在。
〔图 5－2〕电源线安装位置示意图
GC9790气相色谱仪操作规程
GC9790气相色谱仪操作规程一、目的与范围GC-9790气相色谱仪操作规程的目的是为了规范和指导操作人员正确使用GC-9790气相色谱仪，确保分析结果的准确性和可靠性。
本操作规程适用于GC-9790气相色谱仪的使用人员。
二、安全注意事项1.操作人员必须熟悉GC-9790气相色谱仪的操作原理和仪器结构，并具备相关的操作技能；2.在使用GC-9790气相色谱仪前，先检查仪器的电源是否接地良好，保证操作环境安全；3.操作人员必须穿戴实验室规定的防护设备，如实验服、手套、安全眼镜等，以确保人身安全；4.在使用GC-9790气相色谱仪时，不得将物体放置在仪器上，以防止物体掉落引起故障或损坏设备；5.操作过程中，应注意仪器的运行状态，一旦发现异常情况，应立即停止操作，并寻找原因进行排除；6.使用GC-9790气相色谱仪必须使用纯净的分析试剂，避免污染仪器和样品。
三、操作步骤1.打开GC-9790气相色谱仪的电源，并根据仪器手册进行预热操作；2.打开氢气和氮气气源开关，调节气源流量，保证气流稳定；3.将待测样品注入进样口，并设置进样量；4.打开进样口和柱箱的温度控制开关，并根据分析要求设置温度；5.打开气相色谱仪的控制软件，进行方法设定和样品运行参数设定；6.等待温度稳定后，点击开始运行按钮，启动分析过程；7.在分析过程中，注意观察气相色谱仪的色谱图，并记录需要的数据；8.分析完成后，关闭仪器的电源和气源开关，并进行必要的清洁和维护工作。
四、故障排除1.若GC-9790气相色谱仪无法启动，请检查电源是否接通和仪器是否接地良好；2.若仪器温度无法控制，请检查温度控制开关是否打开，温度设定是否正确；3.若不能得到有效的色谱图，请检查进样口和柱箱温度是否正确设定，进样口是否有堵塞或泄漏现象；4.若色谱峰形状不对称或过宽，请检查进样量是否合适，柱箱温度是否过高或过低；5.若色谱图有异常噪音，请检查气源流量是否稳定，进样口是否干净；五、维护保养1.每日使用结束后，清洁进样口和柱箱，以防止样品残留污染下一次分析；2.定期检查气相色谱仪的气源和冷却系统，确保正常运行；3.定期校准气象仪和温度控制器，确保测量结果准确可靠；4.长时间不使用时，应关闭电源和气源，注意仪器的存放环境和条件，防止损坏或老化。
GC9790气相色谱仪
GC9790气相色谱仪操作规程（一）1.检查仪器电源线连接是否正常、气路管线连接是否正常。
2.打开载气（N2）钢瓶总阀，并调节减压阀开关，使得输出的载气压力在0.3~0.5Mpa之间。
3.调节仪器上的载气调压阀，使得柱前压处在分析工作所需要的压力（一般来说，柱前压在0.05~0.1Mpa之间）。
4.打开电源开关，根据分析要求设置柱温、汽化温度、检测温度等参数，按确定键后仪器升温。
同时打开色谱工作站电源。
5.仪器升温到设置温度后，打开空气发生器电源；同时扭开氢气钢瓶阀门，调节氢气减压阀压力在0.3Mpa左右。
6.调节仪器正面右下侧的针形阀，使空气压力在0.05MPa左右,氢气压力在0.15~0.2MPa之间,用点火枪点着FID的火焰，用玻璃片或铁片等冷的物体靠近检测器的盖帽，有水珠凝结表明点火成功(也可以通过观察工作站所显示的基线是否在点火瞬间开始上升来确定是否点火成功)。
7.将仪器右下侧空气、氢气的针形阀压力都缓慢调节到0.1MPa。
8.待基线稳定后开始分析测试工作。
9.分析工作结束后，可以立即关闭氢气钢瓶总阀以及空气发生器电源。
10.调低各路设定温度，使柱温箱、汽化室、检测器温度下降，待柱箱温度低于70℃即可关闭仪器电源。
11.关闭载气钢瓶上的总阀。
清理仪器室的进样针、样品等物品，结束GC9790的操作。
GC-9790气相色谱仪操作规程（二）一．气源（CT-1三气发生器）（1）每次开机前，首先打开空气开关，观察空气及氮气压力变化。
（2）当空气表压及氮气表压升到0.4mpa后，再打开氮气开关及空气开关，观察三个表压的数值变化。
（3）氮气、氢气和空气表压都升到0.4mpa后，仪器稳定20-30min后即可供气。
二．FID氢火焰检测分析（1）首先打开氮气开关阀及气体净化器开关阀，调节气相色谱仪稳压阀及稳流阀至分析样品所需的气体流量条件。
（如果作填充柱分析时，载气压力表调至0.3mpa，稳流阀I调至3圈，如作毛细柱分析时，载气压力表调至0.1-0.14mpa之间。
FID检测器使用步骤
FID检测器使用步骤FID（Flame Ionization Detector）是一种常用于气相色谱仪的检测器。
它能够检测到含有碳/氢化合物的样品，并通过生成离子流量的测量来量化这些化合物的浓度。
以下是使用FID检测器的一般步骤：1.准备工作：在开始使用FID检测器之前，需要对仪器进行准备和设置。
首先，确保FID检测器与气相色谱仪正确连接。
然后，检查FID检测器的氢气和空气供应，确保其充足且质量良好。
此外，检查检测器的灭火装置是否有效。
2.设置参数：设置FID检测器的参数是使用之前的重要步骤。
这些参数包括离子流量、平衡电流、反应气体流量等。
根据分析的需要，根据样品特性和仪器的要求进行适当设置。
在此过程中，可能需要参考FID检测器的用户手册。
3.校准和灵敏度测试：在开始实际检测前，进行校准和灵敏度测试是非常重要的。
首先，使用已知浓度的标准品，进行校准曲线的制备。
校准曲线可以用来确定样品中目标化合物的浓度。
然后，进行灵敏度测试，检测FID检测器在不同浓度下的响应。
这可以帮助确定FID检测器的灵敏度和工作范围。
4.样品准备：根据需要对待测样品进行准备。
这可能包括样品的提取、组分的分离和纯化等步骤。
确保样品的准备过程无污染，以避免对FID检测器的损坏或结果的干扰。
5.样品进样：将经过准备的样品通过气相色谱仪进样口引入检测器。
样品可以通过液体进样器、气体进样器或固体进样器进行引入。
确保样品进入检测器之前，完成适当的进样量和参数设置。
6.数据获取和分析：启动气相色谱仪并启动FID检测器，开始数据采集。
FID检测器将通过离子流量的测量，为每个化合物产生一个峰。
使用相关的软件对产生的峰进行定量和定性分析，可以得到样品中目标化合物的浓度和相关结果。
7.后处理和解释：对获取的数据进行后处理和解释，可以将结果与标准曲线进行比较，从而得出样品中目标化合物的浓度。
此外，也可以进一步分析数据，进行相关性研究或模型建立等。
8.仪器维护和清洁：使用完FID检测器后，及时进行维护和清洁，以确保其正常运行并延长使用寿命。
GC9790气相色谱仪操作规程
GC9790气相色谱操作规程
开机步骤：
1.关闭减压阀，打开N2钢瓶总阀，调节压力到0.4Mpa。
2.打开氢气和空气发生器开关（注意氢气发生器水位）（注意气体净化器开关处于常开）。
3.平衡10分钟后，打开仪器右侧小门，检查总压力是否为0.3，柱前压1和2是否和平时做实验的压力一致，为Mpa。
4.打开电源开关。
5.打开仪器工作站，设定项目。
注意三个加温区设定温度。
6.打开仪器右侧小门，将氢气压力表调节到0.15，空气压力表调节到0.05，用点火枪对准外侧检测器点火，成功后将空气调节回至0.1，并观察火焰是否熄灭，如果熄灭重复点火步骤。
关机步骤：
1.将三个加温区的温度都设定为50。
2.将空气和氢气发生器电源关闭。
3.等待20分钟关闭仪器电源。
4.关闭氮气钢瓶总阀，等压力降到0，关闭减压阀。
重点注意：
1.氢气发生器水位
2.进样口进样垫需定期更换（建议进样60次更换一个）
3.定期更换玻璃衬管
4.硅胶变色时需更换变色硅胶。
福立9790N气相色谱仪标准操作程序
1 目的：建立福立9790N气相色谱仪标准操作程序，规范福立 9790N气色谱仪的使用和操作。
2 范围：QC使用福立 9790N气色谱仪。
3 责任者：QC仪器分析人员。
4 程序：4.1 仪器组成本套仪器由一个主机配两个FID检测器，两个进样口，一个浙大N2000色谱工作站组成。
4.2 基本操作4.2.1 准备工作4.2.1.1 准备玻璃衬管：确认所选衬管与进样方式相匹配，石英棉位置正确，玻璃衬管的“○”形环没有失效。
4.2.1.2 进样垫准备：约100次进样，需要更换进样垫。
4.2.1.3 色谱柱准备：选择合适色谱柱，安装好。
4.2.2 接通气源4.2.3 打开GC，连接GC和计算机：双击桌面上的“在线工作站”快捷方式进入色谱工作站界面。
4.2.4 设置参数在仪器参数设置界面设置分析参数。
如进样口温度，柱温，检测器温度等。
4.2.5 点火当所有参数达到设定值时，调节载气，氢气，空气压力，点火。
点火成功后，在计算机工作站查看基线，基线走稳，可进样分析。
4.2.6 分析进样完毕，单击工作站上的数据采集，进行数据采集。
分析完毕，停止。
数据文件保存在指定的文件夹。
4.2.6 报告的预览与打印4.2.4.1 双击桌面上“离线工作站”工作站离线处理方式。
4.2.4.2 选择“报告编辑”项，按需要修改参数后，单击“预览”按钮，可得到新的预览报告，确认无误后，单击“打印”按钮，即可进行报告打印。
4.2.7 实验完毕，关机。
4.2.8 清洁现场，并做好《气相色谱仪使用记录》（R/QC-005）。
浙江福立GC9790气相色谱仪操作规程和注意事项-(含原理图)
浙江福立GC9790气相色谱仪操作规程和注意事项-(含原理图)GC9790Ⅱ气相色谱仪操作规程和注意事项操作规程：1 打开载气阀，调节载气压力到0.3Mpa，打开空气发生器、氢气发生器和气体净化器电源开关2 打开主机电源开关，自动进样器电源开关，NPD加热电源开关（在使用NPD检测器的情况下）3 打开FL9510反控工作站3.1如果使用FID检测器，在FID项目上点击右键，选择设置当前项目，选择仪器通道1，仪器即按照设定的温度和仪器条件开始工作。
3.2如果使用NPD检测器，在NPD项目上点击右键，选择设置当前项目，选择仪器通道2，仪器即按照设定的温度和仪器条件开始工作。
3.3如果使用ECD检测器，在ECD项目上点击右键，选择设置当前项目，选择仪器通道2，仪器即按照设定的温度和仪器条件开始工作。
4 仪器温度升到设定值，如果使用FID检测器，进行仪器点火操作5 仪器温度升到设定值，如果使用NPD检测器，按住NPD加热电源[+]键，设定电流显示值到2.5A，松开按键，仪器自动控制电流到设定值，此时再以0.01A为单位往上增加电流值，直到工作站上显示电压值比基本电压值高10mV，即NPD检测器进入工作状态6 设定自动进样器工作条件，自动进样器的进样口位置参数已经设置好，（进样口1对应毛细柱进样器，进样口2对应填充柱进样口2），此时只需根据样品设置仪器进样条件等参数7 待基线平稳，进行分析作业8 分析完毕，在关机项目上点击右键，选择设置当前项目，即柱箱，检测器，进样器等加热区关闭加热9 如果使用NPD检测器，此时需要按住NPD加热电源[-]键，将电流值调到0，松开按键，仪器自动控制电流到设定值10 柱箱温度降到80℃以内，其余加热区温度降到100℃以内，关闭主机电源开关，自动进样器电源开关，NPD加热电源开关11 关闭载气阀，空气发生器和氢气发生器电源开关注意事项：1、防止电事故：、拆掉仪器某些盖板部件时可能使一些电器部位暴露出来，在这些面板上一般都有危险的标志。
气相操作规程
GC9790毛细管FID操作规程
开机
1.打开氮气氢气钢瓶和减压阀，打开空气发生器。
氮气输出压力调为0.3—0.4MP,
氢气0.2MP左右
2.调节载气压力表，压力为做样压力如0.1MP
3.打开仪器电源、加热开关
4.设定检测器温度、柱箱温度、AUX1温度（温度设置根据样品沸点而定）
5.调节氢气Ⅱ压力为0.15MP左右，空气为0.05左右
6.待柱箱、检测器、AUX1的温度到达后，点火
7.检查是否已经点着，点着后将氢气Ⅱ压力调为0.1MP，空气为0.1MP
8.打开色谱工作站，查看基线
9.待基线走直后，进样
关机
10设定柱箱、检测器、AUX1温度都为20℃
11 关闭氢气阀，空气阀
12关闭空气发生器，氢气钢瓶
13待检测器温度小于100度时，关闭仪器加热、电源开关
14关闭氮气阀
注意事项
1 加温前必须确保有载气
2设备本身没有的加温系统必须是关闭状态
3若违规操作后请按显示+9+清除。
如果报警继续，请按显示+9记下代码CODE=？，查看说明书后代码所对应的现象说明，及时告知厂家维修
4 为保护色谱柱请一段时间后高温空走柱子（不要超过柱子最大温度）
5色谱柱更换时，进样器端长2.5CM，检测器端长8.5CM。
若发现石墨密封破损，请及时更换
6 及时更换进样垫
7 发现柱子不好后可尝试切掉毛细柱进样器端一小节
8空气发生器一段时间后排水，净化器发现硅胶变色后更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福立GC9790I气相色谱仪日常操作流程
1 打开氮气总阀开关，调节减压阀输出压力为0.4 Mpa。
2 查看柱前压有压力之后，打开色谱仪主机电源开关
3 打开各加热区，具体操作步骤如下
3.1按《检测器》→输入温度180→按《输入》
3.2按《注样器》→输入温度180→按《输入》,待检测器和进样器
温度升到设定值时，在执行以下操作
3.3按《柱箱》→输入温度110→按《输入》
4、按显示查看各加热区实际温度，待温度都升到设定值后，进行点
火操作，先打开氢气和空气总阀，调节氢气和空气减压阀压力为
0.2 Mpa。
调节仪器上氢I压力为0.15 Mpa，空气的压力为
0.01-0.02 Mpa，用点火枪点火，点过之后，用一面小镜子或者干
净的小扳手，对着FID喷嘴口试探下，看看有没有水蒸气，如果有，那么说明火焰已经点燃。
然后，把氢气的压力缓慢调到0.1 Mpa，空气的压力调到0.03mpa再用一面小镜子或者干净的小扳手，对着FID喷嘴口试探下，看看有没有水蒸气，如果有，那么说明火焰正常，如果火焰灭了，重复以上动作，直到火焰不熄灭5、打开电脑桌面上9500色谱工作站在线工作站，选择通道1，单击
工作站弹出框中数据采集图标，即进入查看基线模式。
6、待基线平稳，进行分析作业（如果基线不在零点，可以通过仪器
上的调零旋钮以及工作站上的零点校正来调节）
7、分析完毕后，先关闭氢气和空气总阀以及减压阀开关，进行灭火。
8、在对仪器进行降温，具体操作步骤如下
8.1按《柱箱》→输入50→按《输入》
8.2按《检测器》→输入50→按《输入》
8.3按《注样器》→输入50→按《输入》
7 待个检测器温度降到80℃以内后，关闭主机电源开关，
8 关闭氮气总阀开关和减压阀开关。
