奥氏体不锈钢的热处理工艺
奥氏体系不锈钢及其热处理工艺
奥氏体系不锈钢及其热处理工艺目录奥氏体系不锈钢及其热处理工艺奥氏体系不锈钢及其热处理工艺1、奥氏体不锈钢（一）奥氏体不锈钢成分奥氏体不锈钢，是指在常温下具有奥氏体组织的不锈钢。
钢中含Cr约18%、Ni 8%~10%、C约0.1%时，具有稳定的奥氏体组织。
奥氏体铬镍不锈钢包括著名的18Cr-8Ni钢和在此基础上增加Cr、Ni含量并加入Mo、Cu、Si、Nb、Ti等元素发展起来的高Cr-Ni系列钢。
奥氏体不锈钢无磁性而且具有高韧性和塑性，但强度较低，不可能通过相变使之强化，仅能通过冷加工进行强化，如加入S，Ca，Se，Te等元素，则具有良好的易切削性。
奥氏体不锈钢在不锈钢中一直扮演着最重要的角色，其生产量和使用量约占不锈钢总产量及用量的70%。
由于奥氏体不锈钢具有优良的性能和特点，使其越来越受到重视和应用，特别是在核电设备的制造生产中，更是被应用于制造重要、关键的零部件。
此类钢除耐氧化性酸介质侵蚀外，如果含有Mo、Cu等元素还能耐硫酸、磷酸以及甲酸、醋酸、尿素等的侵蚀。
此类钢中的含碳量若低于0.03%或含Ti、Ni，便可显著提高其耐晶间侵蚀机能。
高硅的奥氏体不锈钢浓硝酸具有良好的耐蚀性。
由于奥氏体不锈钢具有全面的和良好的综合机能，在各行各业中获得了广泛的应用。
以上是奥氏体不锈钢新旧牌号化学成份比较表1奥氏体系不锈钢及其热处理工艺奥氏体不锈钢新旧牌号化学成份对照表1（二）奥氏体不锈钢合金化原理提高钢耐蚀性的方法很多，如表面涂一层耐蚀金属、涂敷非金属层、电化学保护和改变腐蚀环境介质等。
但是利用合金化方法，提高材料本身的耐蚀性是最有效的防止腐蚀破坏的措施之一，其原理及方法如下：1.加入合金元素，提高钢基体的电极电位，从而提高钢的抗电化学腐蚀能力。
一般钢中加入Cr、Ni、Si多元素均能提高其电极电位。
由于Ni较缺，Si的大量加入会使钢变脆，因此，只有Cr才是显著提高钢基体电极电位常用的元素。
2.插手合金元素使钢(不锈钢)的表面构成一层稳定的、完整的与钢的基奥氏体系不锈钢及其热处理工艺体结合牢固的钝化膜。
304奥氏体不锈钢热处理工艺实验研究
304奥氏体不锈钢热处理工艺实验研究一、研究背景304奥氏体不锈钢是一种具有良好的耐腐蚀性和加工性能的不锈钢材料，被广泛应用于化工、食品加工、建筑等领域。
而其热处理工艺对于其性能的提升至关重要。
本次实验旨在探究304奥氏体不锈钢的热处理工艺，以期为工程实践提供参考。
二、实验目的1. 确定304奥氏体不锈钢的适宜热处理工艺参数；2. 研究不同热处理工艺对304奥氏体不锈钢组织和性能的影响；3. 探讨热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响。
三、实验步骤1. 样品的制备：采用拉伸、切割等方法制备304奥氏体不锈钢试样；2. 预处理：对试样进行表面处理，保证试样表面清洁；3. 热处理工艺参数的确定：确定热处理的温度、时间等参数；4. 热处理实验：按照确定的参数进行热处理实验；5. 试验数据的采集和分析：对热处理后的试样进行组织和性能测试，并对实验数据进行统计和分析；6. 结果的总结和分析：总结实验结果并得出结论。
四、实验结果经过一系列的实验操作和数据分析，得到如下实验结果：1. 确定了304奥氏体不锈钢的适宜热处理工艺参数：XX℃下保温XX小时；2. 研究发现，不同热处理工艺对304奥氏体不锈钢的组织和性能有显著影响：在XX条件下，试样的XX性能得到了提升；3. 探讨了热处理工艺对304奥氏体不锈钢耐蚀性、机械性能的影响：在XX条件下，试样的XX性能最优。
五、实验总结304奥氏体不锈钢的热处理工艺实验为我们提供了重要的实验数据和结论。
通过该实验，我们不仅确定了适宜的热处理工艺参数，还深入了解了不同工艺条件下材料性能的变化。
这对于我们在工程实践中选择合适的材料和工艺具有重要的指导意义。
六、个人观点与理解经过本次实验的研究，我对304奥氏体不锈钢的热处理工艺有了更深入的了解。
热处理工艺对材料性能的影响是一个复杂而又重要的问题，需要深入的研究和探讨。
在未来的工程实践中，我会更加注重材料的热处理工艺，以确保材料具有更好的性能和可靠性。
不锈钢444热处理工艺
不锈钢444热处理工艺
不锈钢444是一种具有良好耐腐蚀性能的奥氏体不锈钢，适用于多种应用领域，如建筑、化工、食品加工等。
以下是一般情况下对不锈钢444进行热处理的工艺步骤：
1. 预热：将不锈钢444材料在800-900摄氏度的温度范围内预热，以消除内部应力和提高材料的可塑性。
2. 加热：将预热后的不锈钢444加热到目标温度区间。
具体的温度取决于所需的热处理效果和材料的要求。
3. 保持时间：在目标温度下保持一段时间，使材料达到均匀的温度分布，并确保所需的相变或晶体结构改变发生。
4. 冷却：根据需要选择适当的冷却方式。
通常使用空气冷却或水淬火来快速冷却材料，以促进相变或固溶处理的形成。
5. 回火：如果需要降低材料硬度并增加其韧性，可以进行回火处理。
回火可在300-700摄氏度的温度范围内进行，时间和温度的选择取决于所需的材料性能。
需要注意的是，不锈钢444的热处理工艺可能因具体应用和要求而有所差异，建议在实际操作中参考相关标准和技术规范，或咨询专业的材料工程师或热处理专家。
奥氏体不锈钢热处理
奥氏体型不锈钢
奥氏体不锈钢的热处理有以下几种：
（1）固溶处理这种热处理是将不锈钢零件加热到固溶温度（1050～1100℃），让所有碳化物及冷加工形成的马氏体全部溶入和转变成奥氏体，然后快冷，在室温下保持单相高温组织。
这种热处理可以得到最软而塑性最高的状态。
（2）应力松驰处理冷加工产生的内应力可以通过较低的温度退火（275～450℃，0.5～2h）予以消除。
经过这种处理后，力学性能可以改善；但延伸率没有改变。
（3）稳定化处理为了防止晶间腐蚀，在奥氏体钢中加入少量的钛或银，并进行所谓的稳定化处理。
这种处理将样品加热至900℃，使大部分碳化铬溶解，而溶解了的碳与钛或银化合为比碳化铬稳定的TiC或NbC，使碳化铬不再在晶间析出。
这种处理对力学性能没有明显影响。
（4）消作σ相的热处理在高铬奥氏体钢含镍不足的情况下，热处理时可能会产生σ相，使钢的ak值下降。
这类钢σ相形成温度约为500～970℃。
避开σ相形成温度而加热至更高温度时，σ相可以转变成高温铁素体相而使韧性恢复。
常用奥氏体不锈钢的热处理制度及力学性能见表8。
奥氏体不锈钢产品固溶处理工艺(1)(1)
工艺参数
序 工序内 号容
设 备
装炉温 度
（℃）
加热温度 （℃）
保温时间 （min）
冷却 出（炉℃温）度介质（温℃度）
1
淬火加 井式 热炉
≥600
1050±14
1mm/2min(3060min)
1050±14水冷
室温
2
检查硬 硬度 度计
注：1、保 温 时 间 一 般 按 板 厚 1 m m / 2 m i n 来 控 制 ， 最 少 时 间 为
江苏新中信电器设备有限公司
Z X / Y G Y- 0 3 - 2 0 1 2
奥氏体不锈钢锻件固溶处理工艺
奥氏体不锈钢产品经热加工后，还存在少量的碳化物。为获得 单相奥氏体，提高材料的耐腐蚀性。需进行固溶处理，使所有的 碳化物都融入奥氏体组织中。
固溶处理的热处理规范见图。升温速度要尽可能快，如果条 件许可，先将空炉炉温加热到1050℃，然后将产品放入炉内，保 温后再冷却。保温时间一般按板厚1mm/2min来控制，最少时间 为30min，最长不超过60min。第二炉必须在炉内再次升温到 1050℃，并保温不少于相应的时间。
30min，最长不超过60min。
2、固溶处理过程中，产品每次/每框不超过150Kg，确保框体
安全和产品固溶的质量。
热处理工艺曲线
编制
审核
日期
零件图号 零件名称
制造厂：江苏高皓工业炉公
司 材料牌号：F304； 标准号：A182/；毛坯种类：锻 件（棒料） 化学成份：
C:≤0.08；Si:≤1.00；Mn:≤2.00；P:≤0.040； S:≤0.030；Ni:8.0-11.0；Cr18.0-20.0
奥氏体不锈钢的热处理方式

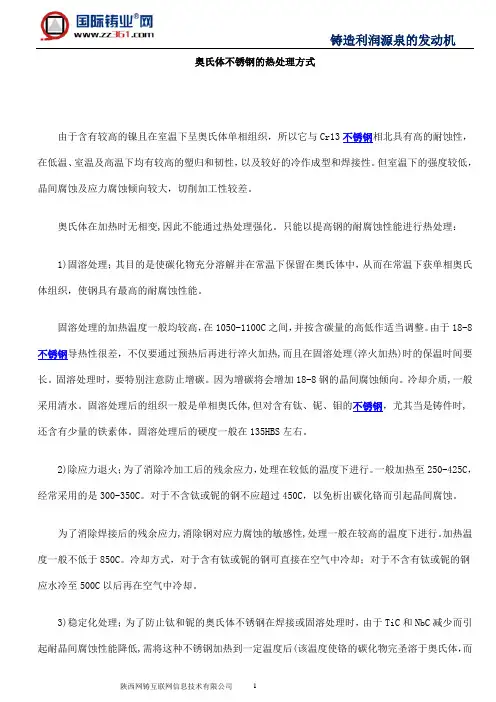

奥氏体不锈钢的热处理方式由于含有较高的镍且在室温下呈奥氏体单相组织，所以它与Cr13不锈钢相北具有高的耐蚀性，在低温、室温及高温下均有较高的塑归和韧性，以及较好的冷作成型和焊接性。
但室温下的强度较低，晶间腐蚀及应力腐蚀倾向较大，切削加工性较差。
奥氏体在加热时无相变,因此不能通过热处理强化。
只能以提高钢的耐腐蚀性能进行热处理：1)固溶处理；其目的是使碳化物充分溶解并在常温下保留在奥氏体中，从而在常温下获单相奥氏体组织，使钢具有最高的耐腐蚀性能。
固溶处理的加热温度一般均较高，在1050-1100C之间，并按含碳量的高低作适当调整。
由于18-8不锈钢导热性很差，不仅要通过预热后再进行淬火加热,而且在固溶处理(淬火加热)时的保温时间要长。
固溶处理时，要特别注意防止增碳。
因为增碳将会增加18-8钢的晶间腐蚀倾向。
冷却介质,一般采用清水。
固溶处理后的组织一般是单相奥氏体,但对含有钛、铌、钼的不锈钢，尤其当是铸件时,还含有少量的铁素体。
固溶处理后的硬度一般在135HBS左右。
2)除应力退火；为了消除冷加工后的残余应力，处理在较低的温度下进行。
一般加热至250-425C，经常采用的是300-350C。
对于不含钛或铌的钢不应超过450C，以免析出碳化铬而引起晶间腐蚀。
为了消除焊接后的残余应力,消除钢对应力腐蚀的敏感性,处理一般在较高的温度下进行。
加热温度一般不低于850C。
冷却方式，对于含有钛或铌的钢可直接在空气中冷却；对于不含有钛或铌的钢应水冷至500C以后再在空气中冷却。
3)稳定化处理；为了防止钛和铌的奥氏体不锈钢在焊接或固溶处理时，由于TiC和NbC减少而引起耐晶间腐蚀性能降低,需将这种不锈钢加热到一定温度后(该温度使铬的碳化物完圣溶于奥氏体，而TiC和NbC只部分溶解)再缓冷。
在冷却过程中,使钢中的碳充分地与钛和铌化合,析出稳定的TiC和NbC，而不析出铬的碳化物，从而消除18-8奥氏体不锈钢的晶间腐蚀倾向,这种处理过程称之为稳定化处理。
奥氏体不锈钢稳定化热处理
奥氏体不锈钢稳定化热处理是通过加热和冷却的方式，使不锈钢中的铬碳化物转变为稳定的碳酸钙，以减少晶间腐蚀倾向性。
下面是一般的奥氏体不锈钢稳定化热处理的步骤：
1. 加热：将奥氏体不锈钢加热到稳定化温度范围。
这个温度范围通常在850°C至950°C之间，具体温度取决于不锈钢的成分和要求。
2. 保温：在稳定化温度下保持一段时间，以确保铬碳化物的转变。
保温时间一般根据材料的厚度和规格而定，通常为30分钟至2小时。
3. 冷却：将不锈钢迅速冷却至室温。
可以通过水淬、空气冷却或者沉淀炉中等方式来实现。
通过稳定化热处理，奥氏体不锈钢中的铬碳化物被转变为稳定的碳酸钙，并从晶界区域移除，从而减少了晶间腐蚀的倾向性。
这种热处理方法可以提高奥氏体不锈钢的耐腐蚀性能和使用寿命。
需要注意的是，具体的稳定化热处理参数和方法可能因不同的奥氏体不锈钢材料而有所差异。
在实际应用中，应根据具体材料的合金成分和要求，参考相关的热处理标准或咨询专业人士，以确保获得理想的稳定化效果。
304奥氏体不锈钢热处理工艺实验研究
304奥氏体不锈钢热处理工艺实验研究304不锈钢是一种常用的不锈钢材料，具有良好的耐腐蚀性和高温强度，广泛应用于航空航天、能源、化工、食品加工等工业领域。
在工程应用中，为了获得良好的性能和组织结构，通常需要对不锈钢进行热处理。
热处理是指将材料加热至一定温度区间内，并在适当的条件下保温一段时间后，通过一系列冷却措施，使材料的结构和性能发生改变的工艺过程。
304不锈钢主要由奥氏体和铁素体组成，其中奥氏体是稳定的组织形态，具有良好的塑性和强度，而铁素体则是不稳定的组织形态，具有高硬度和脆性。
在研究中，通过对304不锈钢进行不同的热处理工艺，可以改变其组织结构和性能，从而获得满足工程应用要求的材料。
一种常用的热处理工艺是固溶处理。
固溶处理是将304不锈钢加热至800~1000℃的温度区间内，使奥氏体中的铁素体完全溶解，然后在冷却过程中迅速冷却，从而得到高强度和高塑性的奥氏体。
在固溶处理过程中，加热温度的选择是十分关键的。
过低的温度无法完全溶解铁素体，从而影响材料的性能；而过高的温度会导致奥氏体的粗化，降低材料的强度和耐腐蚀性。
此外，还可以进行还原退火处理。
还原退火是将304不锈钢加热至800~1000℃的温度区间内，使奥氏体中的过渡金属元素（如铬、镍）还原成金属氧化物，从而提高不锈钢的耐腐蚀性能。
在实验研究中，可以通过金相显微镜观察样品的显微组织形貌，通过硬度测试仪测试样品的硬度，以及通过拉伸试验仪测试样品的引伸力和断裂强度等参数，评估不同热处理工艺对304不锈钢性能的影响。
在研究中，发现固溶处理后的304不锈钢具有较高的塑性和强度，适用于强度要求较高的工程应用。
而还原退火处理后的304不锈钢具有良好的耐腐蚀性能，适用于耐腐蚀要求较高的工程应用。
总之，304不锈钢的热处理工艺对于获得满足不同工程应用要求的材料至关重要。
通过合理选择热处理工艺和优化工艺参数，可以改善304不锈钢的性能，并提高其在工程领域的应用价值。
201不锈钢热处理硬度
201不锈钢热处理硬度
（最新版）
目录
1.201 不锈钢概述
2.201 不锈钢的热处理过程
3.201 不锈钢热处理后的硬度
4.201 不锈钢热处理的应用领域
正文
一、201 不锈钢概述
201 不锈钢，又称奥氏体不锈钢，是一种广泛应用的不锈钢材料。
它的主要成分是铬、镍和锰，具有较好的耐腐蚀性和抗氧化性，被广泛应用于建筑装饰、食品加工、医疗设备等领域。
二、201 不锈钢的热处理过程
201 不锈钢的热处理主要包括退火、正火、淬火和回火等步骤。
其中，退火是为了消除材料内部的应力，正火是为了提高材料的硬度，淬火是为了提高材料的强度，回火是为了降低材料的硬度，提高材料的韧性。
三、201 不锈钢热处理后的硬度
经过热处理后的 201 不锈钢，其硬度一般在 HRC20-30 之间。
这种硬度既保证了材料的强度，又保证了材料的韧性，能够满足大部分应用场景的需求。
四、201 不锈钢热处理的应用领域
201 不锈钢经过热处理后，广泛应用于餐具、炊具、建筑装饰、医疗器械等领域。
其良好的耐腐蚀性和抗氧化性，使得它在这些领域有着广泛的应用前景。
奥氏作不锈钢的热处理.
奥氏作不锈钢的热处理奥氏体不锈钢常用的热处理工艺有:固溶处理、稳定化处理和去应力处理等。
(1固溶处理。
将钢加热到1050~1150℃后水淬,主要目的是使碳化物溶于奥氏体中,并将此状态保留到室温,这样钢的耐蚀性会有很大改善。
如上所述,为了防止晶问腐蚀,通常采用固溶化处理,使Cr23C6溶于奥氏体中,然后快速冷却。
对于薄壁件可采用空冷,一般情况采用水冷。
(2稳定化处理。
一般是在固溶处理后进行,常用于含Ti、Nb的18-8钢,固处理后,将钢加热到850~880℃保温后空冷,此时Cr的碳化物完全溶解,脱而钛的碳化物不完全溶解,且在冷却过程中充分析出,使碳不可能再形成铬的碳化物,因而有效地消除了晶间腐蚀。
(3去应力处理。
去应力处理是消除钢在冷加工或焊接后的残余应力的热处理工艺一般加热到300~350℃回火。
对于不含稳定化元素Ti、Nb的钢,加热温度不超过450℃,以免析出铬的碳化物而引起晶间腐蚀。
对于超低碳和含Ti、Nb不锈钢的冷加工件和焊接件,需在500~950℃,加热,然后缓冷,消除应力(消除焊接应力取上限温度,可以减轻晶间腐蚀倾向并提高钢的应力腐蚀抗力。
单独说敏化及固溶在我认为是两个相反的过程这两个我都做过相关的实验,依据GB4334.4做的不锈钢酸洗钝化的必要性奥氏体不锈钢具有良好的耐蚀性能,抗高温氧化性能,较好的低温性能及优良的机械与加上r生能。
因此广泛用于化工、石油、动力、核工程、航天航空、海洋、医药、轻工、纺织等部门。
其主要目的在于防腐防锈。
不锈钢的耐腐蚀主要依靠表面钝化膜,如果膜不完整或有缺陷,不锈钢仍会被腐蚀。
工程上通常进行酸洗钝化处理,使不锈钢的耐蚀潜力发挥得更大。
在不锈钢设备与部件在成形、组装、焊接、焊缝检查(如探伤、耐压试验及施工标记等过程中带来表面油污、铁锈、非金属脏物、低熔点金属污染物、油漆、焊渣与飞溅物等,这些物质影响了不锈钢设备与部件表面质量,破坏了其表面的氧化膜,降低了钢的抗全面腐蚀性能和抗局部腐蚀性能(包括点蚀、缝隙腐蚀,甚至会导致应力腐蚀破裂。
06cr18ni11ti奥氏体不锈钢 加工工艺
题目：06Cr18Ni11Ti奥氏体不锈钢的加工工艺探讨06Cr18Ni11Ti奥氏体不锈钢是一种常见的不锈钢材料，具有良好的耐腐蚀性和加工性能，因此在工业生产中得到广泛应用。
本文将从深度和广度两个方面探讨06Cr18Ni11Ti奥氏体不锈钢的加工工艺，以帮助读者更全面地了解这一主题。
一、06Cr18Ni11Ti奥氏体不锈钢简介06Cr18Ni11Ti奥氏体不锈钢是一种含钛不锈钢，具有良好的耐腐蚀性和热强度。
其化学成分中含有18%的铬、8-11%的镍、和约1%的钛等元素，使其具有优异的耐腐蚀性和耐热性。
由于这些特性，06Cr18Ni11Ti奥氏体不锈钢常被用于化工、石油、航空航天等领域的设备制造。
二、06Cr18Ni11Ti奥氏体不锈钢的加工工艺1. 切削加工06Cr18Ni11Ti奥氏体不锈钢具有一定的硬度和延展性，适合进行切削加工。
常用的切削工艺包括车削、铣削、钻削等，对于不同形状和尺寸的工件，可以选择不同的切削加工方式。
在切削加工过程中，应选择合适的刀具和切削参数，以确保工件加工质量和刀具耐用性。
2. 焊接加工由于06Cr18Ni11Ti奥氏体不锈钢的耐热性和耐腐蚀性，适合进行焊接加工。
常用的焊接工艺包括氩弧焊、氩气保护焊、电阻焊等，其中氩弧焊是最常用的一种。
在焊接过程中，需要注意控制焊接电流和电压，以避免产生氧化皮和焊缝不良。
3. 热处理工艺06Cr18Ni11Ti奥氏体不锈钢的热处理工艺包括固溶处理和时效处理。
固溶处理可以改善材料的塑性和韧性，时效处理则可以提高材料的硬度和强度。
在热处理过程中，需要控制加热温度和保温时间，以确保材料的组织结构和性能达到设计要求。
4. 表面处理工艺06Cr18Ni11Ti奥氏体不锈钢的表面处理工艺包括抛光、喷丸、酸洗等。
这些工艺可以改善材料表面的光洁度和耐腐蚀性，同时也可以提高涂层的附着力和耐磨性。
在表面处理过程中，应根据具体要求选择合适的工艺流程和化学药剂，以确保材料表面的质量和性能。
304奥氏体 热处理 针状马氏体
304奥氏体热处理针状马氏体
304奥氏体、热处理和针状马氏体都是金属材料学中的重要概念。
首先，我们来谈谈304奥氏体。
304不锈钢是一种常见的不锈钢材料，主要由铁、铬和镍组成。
304奥氏体指的是在室温下稳定存在的铁素体和铬、镍等元素共同形成的奥氏体组织。
这种组织具有良好的耐腐蚀性能和机械性能，因此被广泛应用于化工、食品加工、医疗器械等领域。
接下来是热处理。
热处理是一种通过加热和冷却金属材料来改变其组织和性能的工艺。
对于304不锈钢，热处理可以通过控制加热温度和冷却速度来调整其晶粒尺寸和奥氏体含量，从而影响其硬度、强度和耐腐蚀性能。
常见的热处理工艺包括固溶处理、时效处理等。
最后是针状马氏体。
针状马氏体是一种在金属材料中形成的一种细长形状的组织结构，通常出现在奥氏体不锈钢等合金材料中。
针状马氏体的形成可以通过快速冷却或机械变形等方式实现。
它具有高强度和良好的韧性，可以显著提高材料的力学性能。
总的来说，304奥氏体、热处理和针状马氏体都是金属材料学
中非常重要的概念，它们之间密切相关，对于理解材料的性能和应用具有重要意义。
希望以上信息能够对你有所帮助。
奥氏体不锈钢的热处理工艺
奥氏体不锈钢的热处理工艺依据化学成分、热处理目的的不同,奥氏体不锈钢常采用的热处理方式有固溶化处理、稳定化退火处理、消除应力处理以及敏化处理等。
1 固溶化处理奥氏体不锈钢固溶化处理就是将钢加热到过剩相充分溶解到固溶体中的某一温度,保持一定时间之后快速冷却的工艺方法。
奥氏体不锈钢固溶化热处理的目的是要把在以前各加工工序中产生或析出的合金碳化物,如(FeCr)23C6等以及σ相重新溶解到奥氏体中,获取单一的奥氏体组织(有的可能存在少量的δ铁素体),以保证材料有良好的机械性能和耐腐蚀性能,充分地消除应力和冷作硬化现象。
固溶化处理适合任何成分和牌号的奥氏体不锈钢。
2 稳定化退火稳定化退火是对含稳定化元素钛或铌的奥氏体不锈钢采用的热处理方法。
采用这种方法的目的是利用钛、铌与碳的强结合特性,稳定碳,使其尽量不与铬结合,最终达到稳定铬的目的,提高铬在奥氏体中的稳定性,避免从晶界析出,确保材料的耐腐蚀性。
奥氏体不锈钢稳定化处理的冷却方式和冷却速度对稳定化效果没有多大影响,所以,为了防止形状复杂工件的变形或为保证工件的应力最小,可采用较小的冷却速度,如空冷或炉冷。
3 消除应力处理确定奥氏体不锈钢消除应力处理工艺方法,应根据材质类型、使用环境、消除应力目的及工件形状尺寸等情况,注意掌握一些原则。
去除加工过程中产生的应力或去除加工后的残留应力。
可采用固溶化处理加热温度并快冷,I类、II类奥氏体不锈钢可采用较缓慢的冷却入式。
为保证工件最终尺寸的稳定性。
可采用低的加热温度和缓慢的冷却速度。
为消除很大的残留应力。
消除在工作环境中可能产生新应力的工件的残余应力或为消除大截面焊接件的焊接应力,应采用因溶化加热温度,I II 类奥氏体不锈钢必须快冷。
奥氏体不锈钢的热处理工艺
奥氏体不锈钢的热处理工艺奥氏体不锈钢是一种重要的材料，具有良好的耐腐蚀性和机械性能，在工业领域得到广泛应用。
而热处理是提高奥氏体不锈钢性能的重要工艺之一。
本文将介绍奥氏体不锈钢的热处理工艺及其影响因素。
一、奥氏体不锈钢的热处理工艺分类奥氏体不锈钢的热处理工艺主要包括固溶处理、时效处理和淬火处理三种。
固溶处理是将奥氏体不锈钢加热至固溶温度，保持一定时间后迅速冷却，以消除材料中的组织缺陷和应力，提高材料的塑性和韧性。
时效处理是在固溶处理的基础上，将材料再次加热至适当温度保持一段时间，使其相变，进一步提高材料的强度和硬度。
淬火处理是将奥氏体不锈钢加热至固溶温度，然后迅速冷却至室温，以获得马氏体组织，提高材料的硬度和强度。
二、奥氏体不锈钢的热处理影响因素1. 温度：热处理温度是影响奥氏体不锈钢组织和性能的重要因素。
不同温度下，材料的相变行为和组织结构都会发生变化，从而影响材料的力学性能。
2. 时间：保温时间是影响奥氏体不锈钢相变和晶粒生长的关键因素。
适当的保温时间可以使相变充分进行，晶粒细化，提高材料的强度和硬度。
3. 冷却速率：冷却速率是影响奥氏体不锈钢相变类型和组织形态的重要因素。
快速冷却可以获得马氏体组织，提高材料的硬度和强度；而慢速冷却则可以获得奥氏体组织，提高材料的塑性和韧性。
4. 合金元素：奥氏体不锈钢中的合金元素对热处理行为和组织结构有重要影响。
例如，添加钼元素可以提高奥氏体不锈钢的耐蚀性和强度，但过高的钼含量会导致材料的负荷开裂倾向增加。
5. 加热方式：奥氏体不锈钢的加热方式包括气体加热、电阻加热和感应加热等。
不同的加热方式会影响材料的加热速率和温度均匀性，从而对热处理效果产生影响。
三、奥氏体不锈钢热处理工艺优化为了获得理想的奥氏体不锈钢组织和性能，需要优化热处理工艺。
首先，根据材料的具体要求确定合适的热处理温度、时间和冷却速率。
其次，选择适当的加热方式，确保材料加热均匀。
此外，合理控制合金元素含量，避免过高或过低对材料性能的不利影响。
奥氏体不锈钢固溶热处理
奥氏体不锈钢固溶热处理奥氏体不锈钢，这名字听起来就很高大上吧？它就是一种大家日常生活中常见的金属，像我们厨房里的锅碗瓢盆，甚至是一些精致的首饰。
这种材料的一个重要处理过程就是固溶热处理，听起来复杂，其实简单来说，就是让金属的结构变得更加紧密、牢固。
就像你把一堆沙子和水混合在一起，水把沙子粘在了一起，形成一个更坚固的沙堡。
固溶热处理就是通过高温加热，把金属中的一些元素溶解到基体中，达到强化的效果。
说到温度，那真是个“大问题”。
固溶热处理的温度一般是在1000℃左右，哇，这可不是闹着玩的。
想象一下，金属在这么高的温度下，就像在火锅里涮羊肉一样，变得软乎乎的。
这时候，一些合金元素会开始在金属的内部“溶解”，形成一个均匀的固溶体，增强了金属的力学性能。
简单来说，就是让金属的“内涵”更加丰富，强度和韧性都能提升。
这样一来，材料就不容易生锈，使用寿命也会更长。
不过，光有高温还不够。
后续的快速冷却也很关键。
这就像把刚煮好的鸡蛋迅速放进冷水里，蛋白质凝固得更快，口感更好。
而在金属的世界里，这个过程叫做淬火。
冷却速度越快，金属的微观结构就越能稳定，强度就越高。
很多人可能会想，为什么不一直保持高温呢？高温虽然能让金属变得柔软，但如果一直处于这种状态，就像一头大象在温水里泡着，反而变得无比笨重，没法发挥它的真正实力。
那我们再聊聊奥氏体不锈钢的应用。
它可不是说仅仅在厨房里待着，它的身影随处可见。
比如说，医疗器械、化工设备，还有汽车的零部件，几乎都能看到它的身影。
这种材料的耐腐蚀性和强度，让它在各种环境下都能游刃有余。
说到这里，有人可能会问，这么好的材料是不是特别贵？其实也不一定，虽然相对于普通的碳钢来说贵一点，但从长远来看，耐用性好，能省下不少维修费用，划算得很。
奥氏体不锈钢的外观也是一大亮点，表面光滑亮丽，像镜子一样，让人一看就心情大好。
我们在选择厨房用品时，看到那些闪闪发光的不锈钢器皿，心里是不是都忍不住想买一套回家呢？这就是它的魅力所在。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奥氏体不锈钢的热处理工艺
依据化学成分、热处理目的的不同,奥氏体不锈钢常采用的热处理方式有固溶化处理、稳定化退火处理、消除应力处理以及敏化处理等。
1 固溶化处理
奥氏体不锈钢固溶化处理就是将钢加热到过剩相充分溶解到固溶体中的某一温度,保持一定时间之后快速冷却的工艺方法。
奥氏体不锈钢固溶化热处理的目的是要把在以前各加工工序中产生或析出的合金碳化物,如(FeCr)23C6等以及σ相重新溶解到奥氏体中,获取单一的奥氏体组织(有的可能存在少量的δ铁素体),以保证材料有良好的机械性能和耐腐蚀性能,充分地消除应力和冷作硬化现象。
固溶化处理适合任何成分和牌号的奥氏体不锈钢。
2 稳定化退火
稳定化退火是对含稳定化元素钛或铌的奥氏体不锈钢采用的热处理方法。
采用这种方法的目的是利用钛、铌与碳的强结合特性,稳定碳,使其尽量不与铬结合,最终达到稳定铬的目的,提高铬在奥氏体中的稳定性,避免从晶界析出,确保材料的耐腐蚀性。
奥氏体不锈钢稳定化处理的冷却方式和冷却速度对稳定化效果没有多大影响,所以,为了防止形状复杂工件的变形或为保证工件的应力最小,可采用较小的冷却速度,如空冷或炉冷。
3 消除应力处理
确定奥氏体不锈钢消除应力处理工艺方法,应根据材质类型、使用环境、消除应力目的及工件形状尺寸等情况,注意掌握一些原则。
去除加工过程中产生的应力或去除加工后的残留应力。
可采用固溶化处理加热温度并快冷,I类、II类奥氏体不锈钢可采用较缓慢的冷却入式。
为保证工件最终尺寸的稳定性。
可采用低的加热温度和缓慢的冷却速度。
为消除很大的残留应力。
消除在工作环境中可能产生新应力的工件的残余应力或为消除大截面焊接件的焊接应力,应采用因溶化加热温度,III
类奥氏体不锈钢必须快冷。
这种情况最好选用I类或II类奥氏体不锈钢,加热后缓慢冷却,消除应力的效果更好。
为消除只能采用局部加热方式工件的残留应力。
应采取低温度加热并缓慢冷却的方式。
4 敏化处理
敏化处理实际上不属于奥氏体不锈钢或其制品在生产制造过程中应该采用的热处理方法。
而是作为在检验奥氏体不锈钢抗晶间腐蚀能力进行试验时所采用的一个程序。
敏化处理实质上是使奥氏体不锈钢对晶间腐蚀更敏感化的处理。
对—些特殊使用场合,为更严格地考核材料的抗晶间腐蚀能力,在某些标准中,对奥氏体尽锈钠的敏化制度规定得更为苛刻,依据工件将来使用的温度及材料的含碳里以及是否含钳元素等因素而采用不同的敏化制度。
有的还对敏化处理的升、降温速度加以控制。
所以,在判定奥氏体不锈钢晶间腐蚀倾向性大小时,应注意采用的敏化制度。
5 奥氏体不锈钢的冷加工强化及去应力处理
奥氏体不锈钢不能用热处理方法强化,但可以通过冷加工变形得以强化(冷作硬化、形变强化),会使强度提高、塑性下降。
奥氏体不锈钢或制品(弹簧,螺栓等)经冷加工变形强化后,存在较大的加工应力,这种应力的存在导致在应力腐蚀环境中使用时,增加了应力腐蚀的敏
感性,影响尺小的稳定性。
为减小应力,可采用去应力处理。
—般是加热到280℃～400℃保持2h～3h后空冷或缓冷。
去应力处理不仅可减少制件的应力,还会在延伸率无大改变的情况下,使硬度强度及弹性极限得到提高。
首先要注意奥氏体不锈钢固溶化处理加热温度的合理选择,在奥氏体不锈钠的材料标准中,规定的固溶化加热温度范围较宽,实际热处理生产时,可考虑钢的具体成分、含量、使用环境、可能失效形式等因素,合理地选择最佳加热温度。
但是,要注意防止因溶化加热温度太高,因为固溶化处理加热温度太高,可能使经过锻轧已经细化晶粒的材料晶粒长大。
晶粒的粗化会引起一些不良后果。
其次应注意稳定化处理对固溶状态性能的影响,含稳定化元素的奥氏体不锈钢,固溶化热处理后再经稳定化处理时,会使机械性能有下降的趋势。
强度和塑性、韧性均有这个现象。
强度下降的原因,可能是稳定化处理时,强碳化物形成元素钛与更多的碳结合成TiC,减少了碳在奥氏体固溶体中的强化程度,并且,TiC在加热保温过程中也会集聚长大,这也会对强度产生影响。
第三,稳定化处理加热温度不宜过高,一般是选择在850℃～930℃之间。
奥氏体不绣钢不宜多次进行固溶化处理,因为多次固溶加热,会引起晶粒长大,结材料性能带来不利影响。
同时,加工过程中要注意污染,一旦受到污染,应采取消除污染措施。
