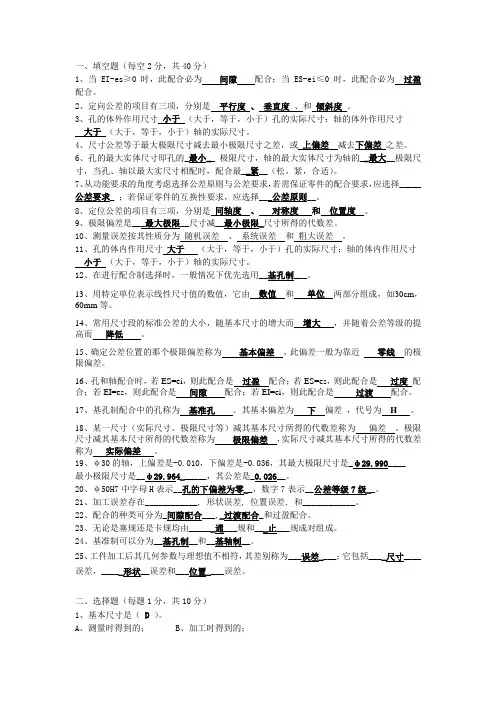

公差配合复习题

一、填空题（每空2分，共40分）1、当EI-es≥0时，此配合必为间隙配合；当ES-ei≤0时，此配合必为过盈配合。

2、定向公差的项目有三项，分别是平行度、垂直度、和倾斜度。

3、孔的体外作用尺寸小于（大于，等于，小于）孔的实际尺寸；轴的体外作用尺寸大于（大于，等于，小于）轴的实际尺寸。

4、尺寸公差等于最大极限尺寸减去最小极限尺寸之差，或上偏差减去下偏差之差。

6、孔的最大实体尺寸即孔的_最小__•极限尺寸，轴的最大实体尺寸为轴的__最大__极限尺寸，当孔、轴以最大实尺寸相配时，配合最__紧__（松，紧，合适）。

7、从功能要求的角度考虑选择公差原则与公差要求，若需保证零件的配合要求，应选择_____公差要求_•；若保证零件的互换性要求，应选择___公差原则__。

8、定位公差的项目有三项，分别是同轴度、对称度和位置度。

9、极限偏差是___最大极限__尺寸减__最小极限_尺寸所得的代数差。

10、测量误差按其性质分为随机误差、系统误差和粗大误差。

11、孔的体内作用尺寸大于（大于，等于，小于）孔的实际尺寸；轴的体内作用尺寸小于（大于，等于，小于）轴的实际尺寸。

12、在进行配合制选择时，一般情况下优先选用__基孔制___。

13、用特定单位表示线性尺寸值的数值，它由数值和单位两部分组成，如30cm，60mm等。

14、常用尺寸段的标准公差的大小，随基本尺寸的增大而增大，并随着公差等级的提高而降低。

15、确定公差位置的那个极限偏差称为基本偏差，此偏差一般为靠近零线的极限偏差。

16、孔和轴配合时，若ES=ei，则此配合是过盈配合；若ES=es，则此配合是过度配合；若EI=es，则此配合是间隙配合；若EI=ei，则此配合是过渡配合。

17、基孔制配合中的孔称为基准孔。

其基本偏差为下偏差，代号为 H。

18、某一尺寸（实际尺寸、极限尺寸等）减其基本尺寸所得的代数差称为偏差。

极限尺寸减其基本尺寸所得的代数差称为极限偏差，实际尺寸减其基本尺寸所得的代数差称为实际偏差。

19、φ30的轴，上偏差是，下偏差是，其最大极限尺寸是_φ最小极限尺寸是__φ，其公差是。

20、φ50H7中字母H表示__孔的下偏差为零__，数字7表示__公差等级7级__。

21、加工误差存在____________, 形状误差, 位置误差, 和____________。

22、配合的种类可分为_间隙配合___,_过渡配合_和过盈配合。

23、无论是塞规还是卡规均由______通___规和___止___规成对组成。

24、基准制可以分为__基孔制__和__基轴制__。

25、工件加工后其几何参数与理想值不相符，其差别称为___误差____；它包括____尺寸____误差，_____形状__误差和___位置____误差。

二、选择题（每题1分，共10分）1、基本尺寸是（ D ）。

A、测量时得到的；B、加工时得到的；C、装配后的得到的；D、设计时给定的。

2、形位公差和尺寸公差是控制零件几何参数精度的两类不同性质的公差，它们之间的关系是（B ）A、彼此是独立的，相互之间没有任何关系；B、在一般情况下，它们彼此是独立的，应分别满足，在一定的条件下，它们又能相互补偿；C、无论在什么条件下，它们都有一定的联系，均能相互补偿；D、形位误差对零件使用性能的影响要比尺寸误差大。

3、用以判别具有表面粗糙度特征的一段基准线长度称为（C）A、基本长度；B、评定长度；C、取样长度；D、轮廓长度4. 最大极限尺寸与基本尺寸的关系是（D）。

A. 前者大于后者B. 前者小于后者C. 前者等于后者D. 两者之间的大小无法确定5. 下列各关系式中，表达正确的是（ D）。

A. T f=+0.023mmB. X max=0.045mmC. ES=0.024mmD. es=-0.020mm6. 下列配合中，公差等级选择不适当的是（C）。

A. H7/g6 g9 C. H7/f8 h87.对于配合性质要求高的表面，应取较小的表面粗糙度参数值，其原因理由是（ B）。

A. 便于零件的装拆B. 保证间隙配合的稳定性或过盈配合的连接强度C. 使零件表面有较好的外观D. 提高加工的经济性能8、关于偏差与公差之间的关系，下列说法中正确的是（ D）。

A、实际偏差越大，公差越大；B、上偏差越大，公差越大；C、下偏差越大，公差越大；D、上、下偏差之差的绝对值越大，公差越大。

9、关于基准要素，下列说法中错误的是（B ）A、确定被测要素方向或位置的要素称为基准要素；B、基准要素只能是中心要素；C、基准要素可分为单一基准要素和组合基准要素；D、图样上标注出的基准要素是理想基准要素。

10、对于零件上配合精度要求较高的配合表面一般应采用（B ）A、独立原则；B、包容原则；C、最大实体要求；D、最小实体要求。

11、当上偏差或下偏差中有一个为零值时，在图样上（B）。

A. 必须标出零值B. 不能标出零值C. 标或不标零值皆可D. 视具体情况而定12. 下列各关系式中，能确定孔与轴的配合为过度配合的是（D）。

A. EI≥esB. ES≤eiC. EI>eiD. EI<ei<ES13. 在基孔制配合中，基准孔的公差带确定后，配合的最小间隙或最小过盈由轴的（A）确定。

A. 基本偏差B. 公差等级C. 公差数值D. 实际偏差14.量块是用（ B）制成的。

A. 45钢B. 特殊合金钢C. 铸铁D. T1015.几何要素按结构特征分为（D）A. 轮廓要素和中心要素B. 实际要素和理想要素C. 被侧要素和基准要素D. 单一要素和关联要素16. 设计时形状公差数值选择的原则是（C）。

A. 为更好满足使用功能要求，公差值越小越好B. 为降低加工成本，公差值越大越好C. 在满足零件功能要求的前提下选择最经济的公差值D. 尽量多的采用形位未注公差17、H7/f6的配合性质为（B）A 过渡配合 B间隙配合 C 过盈配合18、最大极限尺寸（D）基本尺寸A 大于 B小于C等于 D 大于、小于或等于19、形位公差的基准代号中字母（ A）。

A、按垂直方向书写B、按水平方向书写C、书写的方向应和基准符号方向一致D、按任意方向书写20、同轴度公差属于___B__。

A、形状公差B、定位公差C、定向公差D、跳动公差21、游标卡尺主尺的刻线间距为__A___。

A、1mmB、0.5mmC、2mm22、千分尺主尺的刻线间距为___B__。

A、1mmB、0.5mmC、2mm三、简答题1、基准制可以分为基孔制和基轴制，在一般情况下为什么要优先选用基孔制答：以为在加工中、小孔时，一般采用钻头、铰刀、拉刀等定尺寸刀具，测量和检验中、小孔时，亦多使用塞规等定尺寸量具。

采用基孔制可以使它们的类型和数量减少，具有良好的经济效果，这是采用基孔制的主要原因。

2、表面粗糙度对零件的配合性能有什么影响答：对于有配合要求的零件表面，无论是哪一类配合表面粗糙度都会影响配合性质的稳定性。

3、尺寸公差与极限尺寸或极限偏差之间有何关系（写出计算关系式）Th=|Dmax-Dmin|=|ES-EI|Th=|dmax-dmin|=|es-ei|4、基准制选用的原则答：优先选用基孔制。

5、什么是体外作用尺寸答：1单一要素的体外作用尺寸。

在配合的全长上，与实际孔体相接的最大理想轴的尺寸，称为孔的体外作用尺寸，与实际轴体外相连接的最小理想孔的尺寸，称为轴的体外作用尺寸。

2关联要素的体外作用尺寸。

孔的关联体外尺寸是指在结合面的全长上，与实际孔内接的最大理想轴的尺寸，而该理想轴必须与基准要素保持图样上的几何关系。

轴的关联体外尺寸是指在结合面的全长上，与实际轴外接的最大理想轴的尺寸，而该理想孔必须与基准要素保持图样上的几何关系。

6、什么是体内作用尺寸答：1单一要素的体内作用尺寸。

在配合的全长上，与实际孔体相接的最小理想轴的尺寸，称为孔的体内作用尺寸，与实际轴体内相连接的最大理想孔的尺寸，称为轴的体内作用尺寸。

2关联要素的体内作用尺寸。

孔的关联体内尺寸是指在结合面的全长上，与实际孔外接的最小理想轴的尺寸，而该理想轴必须与基准要素保持图样上的几何关系。

轴的关联体内尺寸是指在结合面的全长上，与实际轴内接的最大理想轴的尺寸，而该理想孔必须与基准要素保持图样上的几何关系。

7、什么是最大实体尺寸答：孔或轴具有允许的材料量为最多时的状态，称为最大实体状态。

在此状态下的极限尺寸称为最大实体尺寸。

8、什么是最小实体尺寸答：孔或轴具有允许的材料量为最少时的状态，称为最小实体状态。

在此状态下的极限尺寸称为最小实体尺寸。

9、什么是最大实体实效尺寸答：在配合的全长上，孔、轴为最大实体尺寸，且其轴线的形状或位置误差等于给出公差值时的体外作用尺寸称为最大实体实效尺寸。

10、什么是最小实体实效尺寸答：在配合的全长上，孔、轴为最小实体尺寸，且其轴线的形状或位置误差等于给出公差值时的体内作用尺寸称为最小实体实效尺寸。

11、什么是尺寸公差答：尺寸公差简称公差，是指实际尺寸的允许变动量。

12、什么是形位公差答：形位公差是指实际被测要素对图样上给定的理想形状、理想位置的允许变动量。

13、什么是互换性答：互换性就是指制成同一规格的零件或部件，不需要任何挑选、调整或修改，就能装到机器上去，并符合规定的设计性能要求，零部件的这种特性就叫互换性。

14、互换性的作用答：在制造业中，互换性给产品的设计、制造、装配、维修及管理都带来了很大的优越性，已成为制造业重要的生产原则和有效的技术措施四、综合题（40分）1、试确定Ф50H8/f7配合中孔轴的极限偏差、公差并画出公差带图，确定配合性质，计算极限盈隙。

（基准孔的代号为H，基准孔的基本偏差为下偏差EI=0。

）标准公差数值（部分表格）轴的基本偏差数值（部分表格）解：由查表可知; IT8= IT7=孔的基本偏差EI=0，公差Th=则ES=Th+EI=+, 轴的基本偏差es=,公差Ts=则ei=es-Ts=由于孔的公差带在轴的公差带上方 ，所以该配合是间隙配合，其极限间隙为 Xmax=ES-ei=(-)= Xmin=EI-es=0+=0 ++ 02、基本尺寸为mm 40 的基孔制配合。

已知孔，轴的公差等级相同，配合公差T f =0.078mm ，配合的最大间隙X max =+0.096mm 。

试确定孔，轴的极限偏差及另外一极限盈隙。

（20分） 解：因为孔和轴的公差等级相同则 Th=Ts因为Tf=Th+Ts= 则 Th=Ts= 因为Th=ES-EI EI=0 则 ES=+ 因为 Tf=|Xmax-Xmin| = Xmin=Xmin=EI-es 则es=EI —Xmin es= Th=es-ei 则ei=。
