采矿工程专业课程设计绘图要求
采矿课程设计cad图
采矿课程设计cad图一、教学目标本课程的教学目标是使学生掌握采矿课程设计的基本知识和技能，能够运用CAD软件进行简单的采矿图纸设计。
具体目标如下：1.了解采矿工程的基本概念和流程。
2.掌握CAD软件的基本操作和功能。
3.熟悉采矿图纸的种类和内容。
4.能够熟练使用CAD软件进行基本绘图操作。
5.能够根据采矿工程的需求，设计出符合要求的采矿图纸。
情感态度价值观目标：1.培养学生的创新意识和解决问题的能力。
2.培养学生的团队合作精神和沟通协调能力。
二、教学内容本课程的教学内容主要包括采矿工程的基本概念和流程、CAD软件的基本操作和功能、采矿图纸的种类和内容等。
具体安排如下：1.采矿工程的基本概念和流程：介绍采矿工程的基本概念，如矿床、采矿方法等，以及采矿工程的基本流程，如勘探、设计、施工等。
2.CAD软件的基本操作和功能：介绍CAD软件的基本操作，如绘图、修改、标注等，以及CAD软件的功能，如三维建模、动画制作等。
3.采矿图纸的种类和内容：介绍采矿图纸的种类，如平面图、剖面图、立面图等，以及采矿图纸的内容，如矿体边界、开采范围、工程布局等。
三、教学方法本课程的教学方法采用讲授法、实践法和互动讨论法相结合。
具体方法如下：1.讲授法：通过教师的讲解，使学生掌握采矿工程的基本概念和流程，CAD软件的基本操作和功能，采矿图纸的种类和内容等。
2.实践法：通过学生的实际操作，培养学生的动手能力和实际操作能力，使学生能够熟练使用CAD软件进行采矿图纸的设计。
3.互动讨论法：通过学生之间的讨论和交流，激发学生的思考和创新能力，培养学生的团队合作精神和沟通协调能力。
四、教学资源本课程的教学资源包括教材、多媒体资料和实验设备等。
具体资源如下：1.教材：选用正规出版社出版的采矿工程和CAD相关教材，为学生提供系统的理论知识。
2.多媒体资料：制作课件、演示图等，为学生提供直观的学习资料。
3.实验设备：提供计算机、CAD软件等实验设备，为学生提供实际操作的机会。
采矿 建筑 工程绘图标准
作业规程绘图标准一、总体要求1、图纸布局合理、美观、清晰、紧凑。
2、图纸使用统一标准符号，标注、文字、数字等样式统一。
3、图纸符合实际，准确无误，能够起到指导生产作用。
4、附图样式、数量符合要求。
二、具体要求(一)图纸幅面要求1、在图纸上必须用粗实线画出图框，格式分为不留装订边和留有装订边两种。
图框格式如图1-1、1-2、1-3、1-4所示图1-1 不留装订边的图纸图框格式一图1-2不留装订边的图纸图框格式二图1-1 留装订边的图纸图框格式一图1-2 留装订边的图纸图框格式二2、图框尺寸，应符合表1-1的规定。
特殊情况时可将表1-1中图纸长、宽边都可加长。
加长部分应为原边长的1/8及其整数倍数。
表1-1 图框尺寸（mm）(二)图纸标题栏标准1、图纸必须设有标题栏，以表明该图纸名称、设计日期、设计者和各级审核者等。
标题栏应位于图纸右下角，特殊情况时可位于图纸右上角。
2、标准标题栏必须具备更改区、签字区、名称及代号区等部分，格式符合规范要求，并作为统一标识不得修改。
3、标题栏的外框用粗实线画出，分栏线用细实线画出，标题栏中的文字方向为看图方向。
4、图纸标题栏均宜采用下图格式，见图2-1所示。
图2-1 图纸标题栏格式(三)标注标准1、尺寸标注①图纸上的尺寸数字，规定以毫米或米为单位，（在1∶50～1∶500比例的图纸上采用毫米为单位，在1∶1000～1∶10000比例的图纸上采用米为单位）。
如不按照上述规定时，则必须在各尺寸数字右边回流所采用计量单位，同时在图纸附注中均应注明单位。
②图纸的尺寸应以标注的尺寸数值为准，同一尺寸一般只标注一次，并应标注在表示该结构最清晰的图形上；对表达设计意图没有意义的尺寸，不应标注。
③尺寸线与尺寸界线应用细实线绘制。
尺寸线起止符号可用箭头、圆点、短斜线绘制，见图3-1。
同一张工程图中，一般宜采用一种起止符号形式，当采用箭头位置不够时，可用圆点或斜线代替。
半径、直径、角度和弧度的尺寸起止符宜用箭头表示。
采矿专业制图规范(内容)
陕西太白黄金矿业有限责任公司生产部CAD工程设计制图总则------------------------------------------------------------------------------------------------------------------1 范围本标准规定了采用计算机辅助设计（以下简称CAD）技术编制设计文件的一般要求，其中包括CAD图的绘制以及文字文件的编制和表格文件的编制。
本标准适用于陕西太白黄金矿业有限责任公司CAD工程设计制图的全过程。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 17825.4—1999CAD文件管理编制规则GB/T 14665--1998 机械工程CAD制图规则GB/T 10609.1-89技术制图--标题栏GB/T 10609.2-89 技术制图--明细栏GB/T 4457.1-84 机械制图--图纸幅面及格式GB/T 4457.3-84 机械制图--字体GB/T 4457.4-84 机械制图--图线GB/T 4457.4-84 机械制图—剖面符号GB/T 4458.4-84 机械制图--尺寸标注法3 一般要求3.1 编制CAD文件时，应正确地反映该产品或工程项目的有关要求。
3.2 编制CAD文件时，应正确地贯彻有关标准的规定。
3.3 CAD文件中的计量单位，应符全GB3100的有关规定。
3.4 提供CAD设计文件使用的各种工程数据库、图形符号库、标准件库等应符合现行标准的相关规定。
3.5 同一代号的CAD文件上的字型与字体应协调一致。
3.6 必要时，允许CAD文件与常规设计的图样和设计文件同时存在。
4 CAD图的绘制4.1 比例4.1.1 CAD图中所采用的比例应按GB／T14690的有关规定。

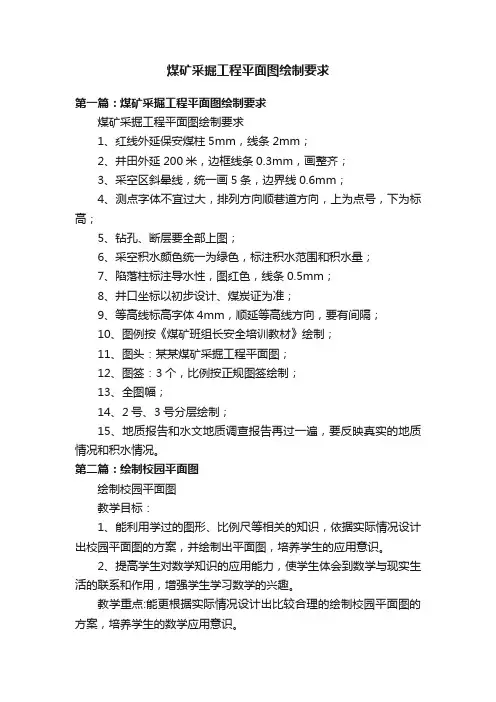

煤矿采掘工程平面图绘制要求
煤矿采掘工程平面图绘制要求第一篇：煤矿采掘工程平面图绘制要求煤矿采掘工程平面图绘制要求1、红线外延保安煤柱5mm，线条2mm；2、井田外延200米，边框线条0.3mm，画整齐；3、采空区斜晕线，统一画5条，边界线0.6mm；4、测点字体不宜过大，排列方向顺巷道方向，上为点号，下为标高；5、钻孔、断层要全部上图；6、采空积水颜色统一为绿色，标注积水范围和积水量；7、陷落柱标注导水性，图红色，线条0.5mm；8、井口坐标以初步设计、煤炭证为准；9、等高线标高字体4mm，顺延等高线方向，要有间隔；10、图例按《煤矿班组长安全培训教材》绘制；11、图头：某某煤矿采掘工程平面图；12、图签：3个，比例按正规图签绘制；13、全图幅；14、2号、3号分层绘制；15、地质报告和水文地质调查报告再过一遍，要反映真实的地质情况和积水情况。
第二篇：绘制校园平面图绘制校园平面图教学目标：1、能利用学过的图形、比例尺等相关的知识，依据实际情况设计出校园平面图的方案，并绘制出平面图，培养学生的应用意识。
2、提高学生对数学知识的应用能力，使学生体会到数学与现实生活的联系和作用，增强学生学习数学的兴趣。
教学重点:能更根据实际情况设计出比较合理的绘制校园平面图的方案，培养学生的数学应用意识。
教学难点：能根据实际情况灵活运用数学知识解决绘制校园平面图时所遇到的实际问题。
教学过程一、情境导入1、同学们，再过一段时间，你们就要离开这个生活了六年的学校。
毕业后，你们会怀念你们的母校吗？2、那么，你们想不想现在就把你们对母校的爱表达出来呢？为了表达我们对母校的爱，在毕业前，请同学们给母校留一张大家亲手绘制的校园平面图吧！（板书课题：绘制校园平面图）二、探索新知（一）、设计方案1、了解平面图的特点。
（1）、提问：同学们见过平面图吗？你了解平面图的特点吗？课件出示教材33页的两幅平面图师：看一看这两幅平面图有什么共同的地方?(2)、师总结2、了解画平面图的准备工作问：对照我们的校园，想一想，在学校平面图前，要做那些方面的准备?（1）、确定绘图范围和图幅大小：如学校平面图的范围以校园为主，可适当兼顾学校附近的道路及周边的主要建筑物；图幅大小可定为16开纸等。
矿物资源工程专业毕业设计出图标准与规定
矿物资源工程专业毕业设计出图标准与规定（地采方向）井田开拓⑴井田开拓平面图图纸比例尺为：1:5000，应具有下列内容：a. 图框、图名（水平布置：图纸上部或垂直布置：图纸左侧）、标题栏、图例、巷道名称表（按开拓、准备、回采巷道顺序以序号由下而上递增方式标柱）；b. 坐标网格、坐标值、指北针（应与经线重合）；c. 主要勘探线、主要钻孔及标号（包括编号，地面标高，见煤标高）；d. 地质构造符号；e. 底板等高线；f. 开拓巷道：已开掘井巷和计划开掘井巷分别用实线和虚线绘出。
大巷长度规定为：若采（盘）区靠近井田边界侧无采（盘）区，则大巷画至上（下）山位置，否则大巷需掘过上（下）山50米（岩石）或者100米（煤层）。
g. 井田境界，第一水平采（盘）区或带区边界线，区段或分带划分用长度为500米的虚线表示。
若煤层群分组，则只画第一分组。
h. 井底车场及主要硐室，井下火药库（必须具有单独回风道）；i 各种永久煤柱线和工业广场、主要巷道保护煤柱线。
j. 设计采（盘）区或带区已掘巷道用实线绘出，接续工作面的回采巷道要全长绘出，其中一段为实线（长度需按工作面接续时间确定），其余为虚线。
非设计采（盘）区绘制规定为：采（盘）区式准备时，则用虚线全长绘出采（盘）区上（下）山、下部车场，而带区式准备绘出带区平巷与大巷的联系巷道。
k. 主要生产系统的箭头图（运煤、运料、通风）；l. 第一水平采（盘）区或带区标号，包括名称、设计可采储量和年产量；⑵井田开拓剖面图图纸比例尺为：1:5000，应具有下列内容：a. 剖面线位置：若开采水平布置有中央石门，则沿石门作剖面线，否则沿主（副）井垂直于煤层走向作剖面线。
b. 图框、图名、标题栏、巷道名称表（按开拓、准备、回采巷道顺序以序号由下而上递增方式标柱，必须与井田开拓平面图巷道标注一致）；c. 井田标高线；d. 主要钻孔及标号；e. 井田境界及工业广场保护煤柱线；f. 标注开采水平、井巷及煤层名称；g. 设计水平井巷、井底车场和主要硐室（井底煤仓和清煤斜巷）画实线。

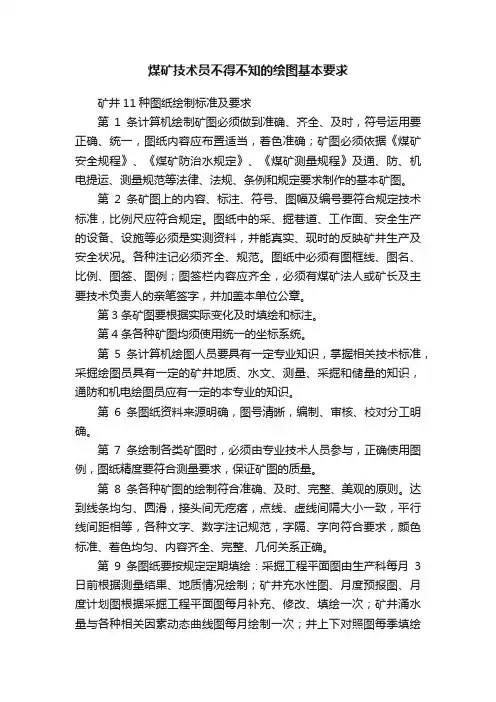

煤矿技术员不得不知的绘图基本要求
煤矿技术员不得不知的绘图基本要求矿井11种图纸绘制标准及要求第1条计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条矿图要根据实际变化及时填绘和标注。
第4条各种矿图均须使用统一的坐标系统。
第5条计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第1章基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
采矿设计制图标准及图例
采矿设计制图标准及图例
一、图框
设计图纸的幅面及图框尺寸，应符合下表要求：
A0图纸只能长边加长，A1-A3图纸长、宽边都可以加长。
加长部分应为原边长的1/8及其整数倍数。
留装订边时：
A0、A1、A2图纸装订边的图框装订边留25mm、其余三边10mm；A3、A4图纸装订边的图框装订边留25mm、其余三边5mm。
不留装订边时：
A0、A1图纸四边都留20mm；A2、A3、A4图纸四边逗留10mm。
二、文字
1.采矿设计字体均为宋体，包含：汉字、英文字母、阿拉伯数字、罗马数字。
2.块矿名称、标题字体、公司及矿权名称字体大小为5号字。
3.设计中的说明文字字体大小为4号字。
4.设计中图表内文字、坐标数字、标注字体大小为3号字。
5.平面图中坐标数字要求字头指向北方向。
6.图纸中表示数量的数字，应采用阿拉伯数字表示。
拉丁字母、希腊字母或阿拉伯数字，如需写成斜体字时，其斜度应与水
平上倾75°
三、线形
注：每幅图必须严格分图层，在图中使用多段线。
四、比例
1.工程图常用比例按下表选取：
2.同一视图，采用纵向和横向两种不同比例绘制时，应加以注明；长细比较大，且不需要详细标注的视图，可不按比例绘制。
3.全图只有一种比例时，应将比例注写在标题栏内。
不同视图比例注写在相应视图名的下方，如下图：
4.不能按比例绘图时，必须注有“示意图”字样。
五、字母与符号
常用技术术语字母符号宜参照下表：
六、图例
制图常用充填图案及要求：
制图常用图例：。
煤矿矿井采矿专业工程制图标准条文及说明
1 总则1.0.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
1.0.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 图纸幅面2.1.1图纸基本幅面尺寸宜采用表2.1.1所规定的基本幅面。
2.1.2必要时，可按图2.1.2选用加长幅面。
也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。
表2.1.1 图纸基本幅面尺寸图2.1.2 图纸幅面注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面2.2 图框格式2.2.1在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（图2.2.1），装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2.2.1规定。
（a) X型（b) Y型(图中1应为5)图2.2.1 图框格式1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏表2.2.1 基本幅面图框尺寸2.2.2加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
2.3 标题栏2.3.1图纸应设置标题栏（图2.3.1）。
标题栏宜由更改区、签字区、名称区、代号及其他区组成。
也可按实际需要增加或减少，并应符合下列规定：1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。
2.3.3标题栏格式宜符合图2.3.1的规定。
图2.3.1 标题栏格式2.3.4 必要时，可在图纸左上侧设置图号栏。
2.3.5 复制的地质图应采用本标准规定的标题栏。
2.4 会签栏2.4.1会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。
采矿课程设计平面图
采矿课程设计平面图一、课程目标知识目标：1. 学生能理解并掌握采矿工程平面图的基本知识，包括图例、比例尺、坐标系统等；2. 学生能够识别采矿平面图中的各种地质结构和采矿工程要素，如矿体、矿脉、采场、巷道等；3. 学生能够运用采矿平面图进行基本的测量和计算，如距离、面积、体积等。
技能目标：1. 学生能够运用采矿平面图进行矿井巷道的定位和导航；2. 学生能够通过采矿平面图分析矿井的地质构造和矿体分布；3. 学生能够利用采矿平面图进行简单的矿山规划和设计。
情感态度价值观目标：1. 培养学生对采矿工程及地质学科的兴趣和热爱，激发学生探索自然奥秘的热情；2. 培养学生的团队合作意识，学会在采矿平面图分析过程中与他人交流、协作；3. 增强学生的安全意识，认识到采矿工程中遵守规范、注重安全的重要性。
本课程针对高年级学生，结合采矿工程学科特点，注重理论知识与实践技能的结合。
在教学过程中，充分考虑学生的认知水平、兴趣和需求，采用生动、直观的教学方法，使学生在掌握采矿平面图知识的同时，提高实际操作能力和安全意识。
通过本课程的学习，为学生未来从事地质勘探、矿山设计等相关工作奠定坚实基础。
二、教学内容本章节教学内容依据课程目标，紧密联系教材，主要包括以下几部分：1. 采矿平面图基础知识：- 图例、比例尺、坐标系统及其应用；- 矿井巷道、矿体、矿脉等基本概念及其在平面图中的表示。
2. 采矿平面图的识别与分析：- 识别矿井地质构造、矿体分布、开采工程等要素；- 分析矿井巷道之间的关系和矿井的整体布局。
3. 采矿平面图的实际应用：- 距离、面积、体积等基本测量计算；- 矿山规划与设计的基本方法。
教学大纲安排如下：第一课时：采矿平面图基础知识，介绍图例、比例尺、坐标系统等。
第二课时：识别矿井地质构造、矿体分布、开采工程等要素。
第三课时：分析矿井巷道之间的关系和矿井整体布局。
第四课时：采矿平面图的实际应用，包括测量计算和矿山规划与设计。
采矿设计制图规范
采矿设计制图规范一、制图总则1、设计图纸的幅面尺寸应采用表1规定;无论图纸是否装订，均画出图框，其格式如图1所示。
基本幅面 A0 A1 A2 A3 A4420×594 297×420 210×297 594×841841×1189 B×Lc 10 5a 25表1图12、必要时可以将表1中A1,A3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数。
特殊情况，可按需要确定图幅大小。
3、每张图纸的右下角都必须设有会签栏，会签栏格式见图2。
图24、每张图纸右侧图纸必须有图例、施工说明和施工安全。
排列格式见图3。
图35、图框、会签栏的外框线用0.8的组实线绘制。
6、图纸必须按比例绘制，不能按比例绘制时，必须注有“示意图”字样。
n7、比例必须采用阿拉伯数字表示，制图比例宜按1:(1,2,5)×10系列选用，特殊情况时可选取其间比例。
8、常用技术术语字母符号宜参照表2的规定执行。
名称符号名称符号名称符号度量面积体积质量时间长度 L l 质量 m 时间 T t 宽度 B b 重量 G g 支护与掘进高度或深度 H h 比重γ 巷道壁厚 T 厚度δ d 力巷道拱厚 d 0半径 R r 力矩 M 充填厚δ 直径 D d 集中动荷载 T 掘进速度 v 切线长 T 加速度 a 其它物理量眼间距 a 重力加速度 g 转数 n 排距 b 均布动荷载 F 线速度v 最小抵抗线 W 集中静荷载 P 风压 H h 坡度 i 均布静荷载 Q 风量 Q α β 角度垂直力 N 风速度 Vθ 面积 S 水平力 H 涌水量 Q q 净面积 S 支座反力 R 岩(矿)石硬度系数 f J掘进面积 S 剪力 Q 摩擦角、安息角φ M通风面积 S 切向应力τ 松散系数 k t体积 V v 制动力 T 巷道通风摩擦系数α座标摩擦力 F 渗透系数、安全系数 K 经距 Y 摩擦系数μ f 动力系数 K 纬距 X 温度弹性模量 E 标高 Z 温度 t 惯性矩 I 比例 M 华氏 ? 截面系数 W 方位角α 摄氏 ? 压强 P表29、储量和采矿工程量的数值应与图形一致，数值计算应达到必要的精度。
煤矿制图标准及要求_2
所有标注单位均左对齐，数字和单位之间空1个字间距。
二 . 通风系统图
2.局部通风机： 以表格形式标注6项参数。 表格按2列设置，线条宽度0.25mm，线条和字体颜色均 为绿色，字体均为仿宋。表 头字高3mm，其它字高2mm。 第一列宽度15mm，第二列宽 度20mm。表头行高5mm，其 它行高3mm。表格内容均水 平垂直居中。所有标注的单 位均左对齐，数字和单位之 间空1个字间距。
3. 绘图工作应由经过专门培训的、具备一定专业知识 的人员担任。绘图员要认真学习业务，掌握有关技术 标准，严格按规范作业。
一 . 采掘矿测量规程》；
2.《煤矿地质测量图例》； 3.《<煤矿地质测量图例>实施补充规定》 4.《煤矿地质测量图技术管理规定》； 5.《地形图图式》； 6.《煤矿防治水细则》； 7.《煤矿安全规程》； 8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）
外圈直径3.5mm，内圈直径2mm；钻孔上方标记孔号，
左上标记红色孔口高程，左下标注底板高程，右边标
注煤层可采厚度。
(不必画小柱状图)
一 . 采掘工程平面图
18.煤层露头及风氧化带标记：
煤层厚度＜1.3m时线粗0.5m；1.3～3.5m时线粗1.0m； 厚度＞3.5m时，按实际投影宽度绘制。
(1)煤层露头；(2)风化带(氧化带用虚线)；煤层露头与 风、氧化带之间按实际投影宽度绘制。
采矿工程毕业设计图纸及抄写质量要求
采矿工程毕业设计图纸及抄写质量要求五、毕业设计图纸和说明书的规定（一）毕业设计图纸总纲：图例比例化，比例规范化，汉字仿宋化、数字罗马化、图名专业化、线条清晰、图纸整洁、绘图正确、出图标准。
鼓励计算机绘图，但采煤方法图必须用钢笔手工或上墨手工绘制。
亦可采用铅笔或上墨绘图，但至少要有一张由计算机绘制的图。
五张大图技术标准和要求：1、矿井开拓开面图：1）比例为1：5000或1：10000，个别小矿可用1：2000。
2）初期工程量中，用实线表示煤巷，用点划线表示岩巷；后期工程量一律用虚线表示煤巷和岩巷。
3）初期工程量为矿井达到设计生产能力时所开掘的巷道及硐室的工程量，否则为后期工程量。
4）后期工程量（尤其是第二开采水平和以后开采水平）需画出井底车场、运输大巷等主要开拓巷道及各采区的下部车场或上部车场。
如为带区布置，则只需画出各开采水平主要开拓巷道。
5）生产采区的上山及车场、以及它们与运输大巷及回风大巷的关系，可简化处理。
6）不可缺少下列线条：矿井边界线、不可采区域线、煤层底板等高线、采区分界线、经纬线、指北标记、煤层露头线、井筒保护煤柱线、开拓剖面线。
7）煤层底板等高线只画主采煤层，且只画一层。
8）剖面线必须标明，且需经过主副井筒，可为折线。
9）必须标明矿井达到生产能力时的工作面数目及位置，如不在同一主采煤层，则应按比例投影到平面图上。
10）平面图与剖面图上的巷道标号应统一，并以巷道名称表的形式写在平面图或剖面图上。
2、矿井开拓剖面图1）采用的比例原则上同矿井开拓平面图。
2）初期工程时用实线表示，后期工程时用虚线表示。
3）必须形成完整的生产系统，风井应投影到剖面图适当的位置。
4）不可缺少井筒保护煤柱边界线。
5）如为煤层群开采，应标出煤层序号。
3、采煤方法图1）工作面层面图比例为1：50。
2）除工作面布置层面图外，在采煤方法图上还应有下列图表：工作面最大、最小控顶距剖面图、工作面上、下平巷超前支护段的巷道剖面图，该图应显示巷道与煤层顶底板的相对位置关系、工作面劳动组织表、工作面技术经济指标表。
采矿(矿山)制图标准
目录第一章总则 (1)第二章制图标准 (1)第一节图幅规格及标题栏 (1)第二节比例 (3)第三节图线 (4)第四节文字与数字 (5)第五节图形画法 (8)第六节尺寸标注 (10)第七节坐标标注 (15)第八节数值精度 (18)第九节图纸所附各种表格 (18)第十节图例 (20)第一章总则第1条为统一冶金矿山采矿设计制图标准，进一步提高图面质量，使设计者有章可循，审核有据可查，使设计和施工之间有简捷共同语言，特制定本标准。
第2条采矿专业各设计阶段的图纸，必须按本标准绘制。
第3条设计图纸必须满足设计深度要求。
第4条制图中涉及其它专业时，应按有关专业制图标准执行。
第5条必须认真编排好图纸目录，各图纸之间应衔接合理，协调统一。
第6条制图中应做到比例选择适合，图面布局合理，表达设计意图全面、清楚，图形投影正确，线条粗细适度，数字、文字和符号清晰，图面整洁。
第7条图纸中使用的简化汉字、计量单位的名称及符号，必须按照国家现行规定标准执行。
第二章制图标准第一节图幅规格及标题栏第8条设计图纸的幅面尺寸应采用表1和图1的规定。
第9条无论图纸是否装订，均应画出图框，其格式如图1所示。
图1第10条必要时可以将表1中1~3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数，参见表2规格选取。
特殊情况（如受地质原始资料的限制），可按需要确定图幅大小。
第11条每张图纸的右下角都须设有标题栏，以表明图纸的性质、内容和职责。
第12条图纸内容与外专业有关联，并需要认可时，必须在图框外左下角设会签栏，其高度视会签单位多少而定，其格式见图2图2第二节比例第13条图纸必须按比例绘制，不能按比例绘制图，必须注有“示意图”字样。
第14条制图比例要选择适当，使图面布局合理、美观、清晰、紧凑，尽量选用1∶1~6×10n的比例。
第15条同一视图，有时亦可采用纵向和横向两种不同比例绘制，但需注明。
第16条比例以阿拉伯数字注写，图幅中采用一种比例时，只在标题栏中注写比例。
采矿制图标准
3 点划线和双点划线的首末两段，应是线段而不是点。
4 点划线与点划线或尺寸线相交时，应交于线段处。
5 当图形比较小，用最细点划线绘制有困难时，可用细实线代替。
6 采用直线折断的折断线，必须全部通过被折断的图面。当图形要素相同，有规律分布时，可采用中断的画法，中断处以两条平行的最细双点划线表示。
2.2 图纸规格
2.2.1 各阶段设计图纸的幅面及图框尺寸，应符合图2.2.1及表2.2.1－1的规定。特殊情况时可将表2.2.1－1中的A0－A3图纸的长度或宽度加长。A0图纸只能加长长边，A1－A3图纸长、宽边都可加长。加长部分应为原边长的1/8及其整数倍数，按图幅规格表2.2.1－2选取。
图2.2.1－1 A0A1A2A3图纸横式幅面
图2.2.1－2 A4图纸立式幅面 图2.2.1－3 A1A2A3图纸立式幅面
表2.2.1－1 图纸幅面及图框尺寸（mm）
幅画代号
A0
A1
A2
A3
A4
B×L
841×1189
594×841
420×594
297×420
210×297
a
25
c
10
5
规格系数
2
1
0.5
0.25
0.125
表2.2.1－2 图幅规格表（mm）
理钢筋
40Si2Mn
φHT
6
14
48Si2Mn
8.2
15
45Si2Cr
10
2.8 数值精度
2.8.1 数值精度应按表2.8.1规定执行。
表2.8.1 数值精度表
序号
量的名称
单位
煤矿图纸绘制标准及要求
煤矿图纸绘制标准及要求1. 引言煤矿图纸绘制是煤矿行业中非常重要的一环。
准确、清晰、规范的煤矿图纸可以为矿山管理、工程设计、施工等提供重要支持。
为了确保煤矿图纸的质量和效果，制定了煤矿图纸绘制标准及要求。
2. 绘图软件要求为了保证煤矿图纸的一致性和规范性，要求使用专业的CAD绘图软件进行绘制，如AutoCAD、SolidWorks等。
这些软件具有强大的绘图功能和丰富的符号库，可以满足复杂煤矿系统图纸的需求。
3. 绘图规范3.1 图纸尺寸煤矿图纸一般采用国际标准尺寸，如A0、A1、A2等。
根据具体需求，选择适当的图纸尺寸，并在绘图软件中设置对应的纸张大小。
3.2 线型和线宽煤矿图纸中，不同的线型和线宽用于表示各个元素的属性和特征。
常见的线型有实线、虚线、点线等，常见的线宽有0.25mm、0.5mm、1mm等。
根据需要，选择合适的线型和线宽，并在绘图软件中设置对应的属性。
3.3 符号和标注煤矿图纸中，符号和标注起到了非常重要的作用。
符号用于表示各种设备、管道、阀门等，标注用于解释图纸中的各个元素。
在绘图过程中，要使用统一的符号库，并保证标注的准确性和清晰度。
3.4 图例和说明煤矿图纸中的图例和说明是对图纸内容的补充和解释。
图例应当清晰明了，说明应当简洁明了。
在绘图过程中，要合理安排图例和说明的位置，并保证其与图纸内容的一致性。
4. 绘图要求4.1 绘图准确性绘制煤矿图纸时，要求准确反映实际情况。
要通过专业调研和实地勘察，获取准确的数据和信息，确保图纸的准确性和可靠性。
4.2 绘图清晰度绘制煤矿图纸时，要求清晰可辨。
线条要平滑、连续，符号和标注要清晰、明确。
需要注意的是，图纸中的文字和数字大小要适宜，保证在打印或放大缩小后仍然清晰可读。
4.3 绘图规范性绘制煤矿图纸时，要求符合相关规范和标准。
根据煤矿行业的规范要求，应当合理安排图纸布局，正确使用符号和标注，保持图纸的整洁和规范。
4.4 绘图一致性煤矿图纸一般由多个图纸组成，要求具有一致性。
采矿工程专业课程设计绘图要求
黑龙江科技学院采矿工程专业课程设计绘图要求（讨论稿）资源与环境工程学院采矿工程系二О一二年五月一、图纸幅面要求1、图纸基本幅面尺寸宜选用基本幅面（见表1）。
表1 图纸基本幅面尺寸幅面代A0A1A2A3A4号1189×841841×594594×420420×297297×210尺寸（mm）2、根据地质条件的需要，可以按照图1选用加长幅面。
也可以在基本幅面的基础上，按照A4幅面的短边或者长边整数倍加长。
图1 图纸幅面注：粗实线所示为基本幅面；2.细实线、细虚线所示为加长幅面二、图框格式要求1、在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（见图2），装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2的规定。
没有特殊要求时，图纸宜选用X型图框格式。
图2 图框格式1-纸边界线；2-图框线；3-周边；4-标题栏表2 基本幅面图框尺寸幅面代号A0A1A2A3A41189×841841×594594×420420×297297×210尺寸B×L(mm）c105a252、加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
三、标题栏要求1、标题栏的画法（尺寸为mm）及格式要求由指导老师填写由审核老师填写5号字体8号字体10号字体图3 标题栏的绘制及填写要求2、标题栏的位置应位于图纸的右下角。
四、绘图比例采矿制图常用比例应符合表3的规定。
采区平、剖面图制图比例一般选择1:2000。
表3 采矿制图常用比例图名常用比例采区巷道布置及机械配备图平面：1:2000 1:5000 1:10000剖面：1:2000采区车场布置图平面 1:200 1:500 1:100 断面1:50剖面 1:200 1:100巷道断面图1:50五、字体字体应选择长仿宋字体（T仿宋_GB2312），字体的高度不小于3.5mm，字体宽度比例为0.7。
采矿工程专业毕业设计制图标准(简介)版V2
采矿毕业设计 CAD 图形图层设置
颜色 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 白色(黑色) 红色(Red) 深黄(40)
线型 Continuous Continuous Continuous Continuous Continuous Continuous Continuous Continuous Continuous 049 井田边界 050 采区边界 Continuous Continuous
10
100
第一节 通用
1．比例 以 1:5000 为例的第一种方法绘制毕业设计大图如图 1.1 所示。图中绘制了 4
个对象，分别将其在 a)按实际尺寸绘制 b)按 1:5 比例打印的效果比较见表 1.1。
400
80
500
8
40
8
1:5000
40
1:5000
a)
b)
图 1.1 第一种方法绘制毕业设计大图
-500
-500
-350
-400 -400
-450
西四采区 -550
-600
西八采区
-500 -550 -600
-350
西六带区
-450
巷
道
名
称
图 1.19 某矿采区（带区）命名、过断层示意图
N
谷 小桥 断 层
∠70°
-250
-200
中国矿业大学能源科学与安全工程学院
18
第三节 开拓
17．井筒 各种井筒的平、剖面图绘制见图 1.21。
18．开拓巷道 需绘制矿井全部开拓巷道，含主井、副井、风井、井底车场、石门、运输大
采矿(矿山)制图标准
目录第一章总则 (1)第二章制图标准 (1)第一节图幅规格及标题栏 (1)第二节比例 (3)第三节图线 (4)第四节文字与数字 (5)第五节图形画法 (8)第六节尺寸标注 (10)第七节坐标标注 (15)第八节数值精度 (18)第九节图纸所附各种表格 (18)第十节图例 (20)第一章总则第1条为统一冶金矿山采矿设计制图标准，进一步提高图面质量，使设计者有章可循，审核有据可查，使设计和施工之间有简捷共同语言，特制定本标准。
第2条采矿专业各设计阶段的图纸，必须按本标准绘制。
第3条设计图纸必须满足设计深度要求。
第4条制图中涉及其它专业时，应按有关专业制图标准执行。
第5条必须认真编排好图纸目录，各图纸之间应衔接合理，协调统一。
第6条制图中应做到比例选择适合，图面布局合理，表达设计意图全面、清楚，图形投影正确，线条粗细适度，数字、文字和符号清晰，图面整洁。
第7条图纸中使用的简化汉字、计量单位的名称及符号，必须按照国家现行规定标准执行。
第二章制图标准第一节图幅规格及标题栏第8条设计图纸的幅面尺寸应采用表1和图1的规定。
第9条无论图纸是否装订，均应画出图框，其格式如图1所示。
图1第10条必要时可以将表1中1~3号图纸的长度、宽度加长，0号图纸只能加长长边。
加长部分的尺寸应为边长的1/8及其倍数，参见表2规格选取。
特殊情况（如受地质原始资料的限制），可按需要确定图幅大小。
第11条每张图纸的右下角都须设有标题栏，以表明图纸的性质、内容和职责。
第12条图纸内容与外专业有关联，并需要认可时，必须在图框外左下角设会签栏，其高度视会签单位多少而定，其格式见图2图2第二节比例第13条图纸必须按比例绘制，不能按比例绘制图，必须注有“示意图”字样。
第14条制图比例要选择适当，使图面布局合理、美观、清晰、紧凑，尽量选用1∶1~6×10n的比例。
第15条同一视图，有时亦可采用纵向和横向两种不同比例绘制，但需注明。
第16条比例以阿拉伯数字注写，图幅中采用一种比例时，只在标题栏中注写比例。
煤矿制图标准及要求
7.《煤矿安全规程》；
8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）。
一.采掘工程平面图
二.基本要求 1.原则上以自然井口(采区) 划分图幅，图幅的长度 一般不得超过2.0m。 2.开采多层煤，按自然分层分 煤层绘制。
3.比例尺： 1：2000。
4.坐标格网：100 mm×100 mm 的坐标格网（十字线不对），
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门：
(5)防火密闭墙
(6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点：
(8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容
15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
煤矿制图标准及要求
2019.4
ቤተ መጻሕፍቲ ባይዱ 绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。 2.绘图工作必须在总工程师领导下进行。按质量标准 化要求，配齐绘图人员,设置通风、采光良好的绘图室， 以保证绘图质量和绘图员的身体健康。
格网线粗0.10mm。
5.坐标：注记在内外图廓之间 的上、下、左、右，采用黑体，字高2. 5mm。
一.采掘工程平面图
二.基本要求 6.图廓： 最外为1.0mm粗的黑线， 中间隔1.5mm画一条 0.15mm粗的黑线，
再隔15mm宽画0.15mm粗
的黑线作为内图廓线。
一.采掘工程平面图
(依据《煤矿防治水细则》附录六第八项“相邻矿（井） 人为边界防隔水煤柱的留设，水文地质类型简单、中等 矿井，总宽度不得小于40m”； (4)其它边界，如河流、水源地保护边界标注批准单位名 称及批准文号，黑色仿宋体，字高3mm。
