用示波器测相位
浅谈示波器观察RLC电路的相位关系的方法
浅谈双踪示波器测量RLC交流电路相位关系的方法在交流电路中，我们知道，RLC电路［5］中的相位关系很重要，只有理清其中的相位关系，才能正确分析RLC电路。
那么，能不能用示波器来展示RLC电路中各物理量的相位关系呢？如何才能正确显示？对此，笔者进行了相关的研究和探索，阐明自己的观点，以此作为抛石引玉，望同行进行指点。
一、示波器的特点示波器除了能显示波的波形外，在测量物理量时还有其特定的特点：1、双踪示波器能测量波的周期、波的幅度示波器的工作原理告诉我们，通过内部的特制的矩齿波加在X方向的偏转板上，同时，把信号加在Y方向的偏转板上，这样，一列波的形状就可完全被展示开来。
利用这一特征，我们就可以借助辅助的工具就能测量波的周期、幅度。
2、双踪示波器能测量二列波的相位差［3］双踪示波器测量二列波相位差的方法如下：当示波器显示二列波时，先测出这二列波的周期T，再测出这二列波同在波峰或波谷时的时间差t，再应用下式关系式求出相位差：Δφ=t/T×2π。
3、示波器只能显示电压波形而不能显示电流波形示波器的特性能显示波的幅度大小，而幅度的大小通常通过电压的形式来反映。
一般情况下，示波器只能反映电压波形而不能显示电流的波形。
4、双踪示波器的接地端在其内部是共地在测量过程中应避免传输线的接地端被分开，否则，在接地端之间的电路将被短接而造成电路性质被改变，或短接间的电路波形将无法显示,屏幕显示的是一条直线。
二、用双踪示波器测量纯电感电路、纯电容电路中电流与电压的相位差下面仅以纯电感电路测电流与电压的相位关系为例。
前面已经提到，示波器只能显示电压波形而不能显示电流波形，那么，要测量纯电感电路、纯电容电路中电流与电压的相位差，必须要解决电流波形的显示。
如何把电流的波形原本的显示出来是解决这一问题的关键。
在此，只能对电路作一下技术处理来弥补这一限制：在电感L中串入一个阻值为1Ω的小电阻。
我们知道：I=U/R，且通过电阻的电流与加在电阻二端的电压其相位是同相，这样，我们可以把取自小电阻二端的电压UR波形可以看成是流过小电阻的电流波形，而小电阻与电感是串联，流过电感的电流与流过小电阻的电流是同一电流。
示波器相位差公式 -回复
示波器相位差公式 -回复示波器是一种电子测试仪器，它主要用于对电流和电压信号进行测量和分析。
示波器最常用的功能就是用来测量信号的幅度和相位。
相位差指的是两个信号的相位差异，它是两个信号之间的时间延迟。
示波器相位差公式表示的是在两个信号之间测量的相位差值。
在使用示波器进行相位差测量时，首先需要将两个信号输入示波器。
然后，在示波器屏幕上调整两个信号的相位，使它们在屏幕上重叠。
此时，示波器可以开始进行相位差测量。
示波器相位差公式的计算基于下面的公式：Δφ = (Δt / T) × 360°其中，Δφ表示相位差，Δt表示信号之间的时间延迟，T表示信号周期。
这个公式是通过将时间延迟转换为对应的角度度数来计算相位差的。
在实际使用示波器进行相位差测量时，通常是通过调整相位来最大化信号的幅值。
这是因为，当两个信号的相位一致时，它们可以完全叠加，从而得到最大幅值。
反之，当两个信号的相位差异较大时，它们之间的干涉会导致幅值减小。
示波器相位差公式的正确应用需要注意一些细节。
例如，当信号周期T很大时，计算出的相位差可能会变得不确定。
此外，当两个信号的幅度不相同时，通过调整相位来使信号叠加可能会导致相位差偏差。
因此，在使用示波器进行相位差测量时，需要仔细考虑这些因素，以确保计算结果的准确性。
同时，还需要熟练掌握示波器操作方法，以获得更准确和可靠的测量结果。
在电子实验、研究和生产中，示波器是一个不可或缺的仪器。
掌握示波器相位差公式，可以帮助工程师准确测量并分析电路中的信号，从而更好地理解和设计电子设备。
用示波器测量相位差实验报告
竭诚为您提供优质文档/双击可除用示波器测量相位差实验报告篇一：示波器的使用及测量相位差示波器的使用及测量相位差摘要：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。
用示波器可以观察电信号波形以及测量电压、频率和相位差等。
本文就是主要介绍如何利用示波器测量两个正弦电压的相位差，主要采用李萨如图形法和双踪法。
关键词：示波器测量相位差李萨如图法双踪法实验目的：1.了解示波器的结构和原理。
2.掌握示波器各旋钮、按钮、按键的作用和使用方法。
3.学会用示波器采用李萨如图法和示踪法测量相位差。
4.能对实验结果进行分析，比较各种测量方法的优缺点，对实验数据进行不确定度处理，写出合格的实验报告。
实验原理：示波器的工作原理：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。
示波器内有电子枪，电子枪发射电子束经Y轴偏转板或x轴偏转板会发生偏转，从而打在荧屏上。
人们可以根据显示在荧屏上波的形状、幅度来判断信号源的电压、频率等的大小。
用示波器测量相位差的原理：（1）用李萨如图法测量。
使示波器工作在x-Y方式，分别把两个信号输入到x偏转板和Y偏转板，然后移相，则得到如图所示的李萨如图（1）.从示波器屏幕上读出A和b的值（格数），则信号的相位差为(2)双踪法。
使示波器工作在扫描工作方式，选择交替显示，调节两条扫描线重合。
把两待测信号通过示波器的两个输入通道输入，得到如上图（2）图所示，读出一个信号周期T所占的格数n(T)及?t的对应格数n(?t),则相位差??2?n(?t)n(T)实验内容与步骤：（一）测量正弦电压的电压和频率、周期（1）首先将示波器的各个旋钮的功能和用法弄清楚。
（2）第二，将示波器的各个旋钮调到实验所需的正常状态，然后使之处于工作状态。
（3）第三，用信号发生器作为信号源，调节输出电压峰峰值为2V,频率为10khZ，其输出信号接在ch1信号输入端上。
用示波器测量相位角的原理
用示波器测量相位角的原理
示波器测量相位角的原理基于信号的时间延迟和波形的相位差。
示波器通过垂直和水平的显示，可以将信号的波形可视化。
测量相位角时，需要测量两个信号之间的相位差。
1. 首先，将两个待测信号分别连接到示波器的两个通道上。
示波器需要能够同时显示两个信号的波形。
2. 示波器通过水平方向的时间基准设置可以确定信号的时间延迟。
示波器会显示两个信号的波形曲线并进行垂直调整，使得两个信号的波形重合在屏幕上。
3. 在示波器上找到两个波形重合的点，并将该点作为基准点。
然后，在每个信号波形上，测量到基准点的时间延迟。
4. 通过基准点的时间延迟，可以计算出两个信号的相位差。
例如，如果两个信号峰值同时出现，相位差为0度；如果一个信号波形在另一个信号波形的前面出现，相位差为正值；如果一个信号波形在另一个信号波形的后面出现，相位差为负值。
示波器的测量方法可以进行快速准确的相位角测量，适用于各种频率范围的信号测量。
示波器的原理与使用相位差
示波器的原理与使用相位差示波器是一种广泛应用于电子领域的仪器，用于观测、测量和分析电子信号的波形和特性。
它可以显示信号的时间波形、频谱分析和相位差等信息，对于电路设计、故障排除、信号分析等方面具有重要作用。
下面将从示波器的原理和使用中的相位差等几个方面进行详细介绍。
示波器的原理主要基于电压-时间变换和电压-电压变换两个基本电路原理。
当信号通过电压-时间变换电路时，示波器可以观测到信号的时间波形。
而当信号通过电压-电压变换电路时，示波器可以观测到信号的幅度波形。
这两个基本电路原理结合起来，就实现了示波器对信号的全面观测和测量。
示波器的核心是垂直放大器和水平放大器。
垂直放大器主要负责信号的放大和幅度调节，它将输入信号经过放大电路后输出到示波器的显示屏上。
水平放大器则负责控制信号的水平位置和时间长度，它采用定时电路将输入信号按照给定的时间基准进行扫描，并在显示屏上生成相应的时间标尺。
示波器还有一个重要的组成部分是显示器。
随着技术的发展，示波器的显示器由传统的示波管逐渐演变为液晶显示器或者其他新型显示器，显示效果更加清晰且易于观察。
相位差是波形之间的时间差或相位差。
在使用示波器测量相位差时，需要满足两个条件：首先，两个波形必须有相同的频率；其次，示波器的触发源必须精确地锁定在一个波形上。
测量相位差可以通过示波器的水平扫描延迟来实现。
在调整示波器的水平扫描延迟时，可以观察到两个波形之间的时间差或相位差。
当两个波形相位差接近等于0时，两个波形重合在一起；当相位差为180度时，两个波形完全相反；当相位差为90度时，两个波形相互垂直。
示波器通常还配备了触发功能，可以通过触发功能使波形在显示屏上稳定显示。
触发源可以是输入信号上的特定事件（如上升沿、下降沿等）或者外部的触发信号。
触发功能的使用可以帮助我们对信号进行精确定位和分析。
除了观测波形和测量相位差外，示波器还可以进行频谱分析、数据记录和波形存储等功能。
在频谱分析中，示波器可以将输入信号转换为频域信息，并显示频谱图像，帮助我们观察信号的频谱特性。
简述示波器实验中的相位差测量公式
简述示波器实验中的相位差测量公式示波器是一种用途较广的测量仪器，它能把肉眼看不见的电信号变换成看得见的图像，以供人们分析研究。
示波器除了可以直接观测电压随时间变化的波形外，还可以测量频率、相位差等。
对于相位差测量，在教学中我们发现，虽然学生根据实验操作步骤能较快地测出两个正弦信号之间的相位差，但是对其原理的理解还不是很清楚。
这说明教师在注重培养学生动手能力的同时，忽视了该实验的理论基础。
所以，有必要对相位差测量公式做一点简单的讨论。
实验时，把两个同频率的正弦信号u1和u2同时送入双踪示波器的CH1和CH2两个通道，调节示波器上的相关按钮和旋钮，使这两个正弦信号同时显示在显示屏上，如图1所示。
令u1为参考信号，u2为延迟信号。
测量时，根据两个波形在水平方向某两点的距离可以计算出相位差△φ[1-3]：△φ=2π×■（1）（1）式中，测量点的水平距离指的是两个正弦信号之间的水平间距。
根据图1可知，|AB|为两个正弦信号之间的水平间距，|AC|为一个周期的水平间距。
所以，相位差测量公式可化为[2]：△φ=2π×■（2）图1 两信号相位差测量示意图设两正弦信号方程分别为：u1=Asin（ωt1+φ1）（3a）u2=Asin（ωt2+φ2）（3b）对方程（3a），可将其化为如下形式：u1=Asinω（t1+■）（4）其中，■具有时间的量纲。
所以，t1+■可用时间T1来表示，则：u1=AsinωT1 （5）同理，延迟信号方程可化为：u2=AsinωT2 （6）根据方程（5）和（6），可以知道两信号之间的相位差△φ为：△φ=ωT2-ωT1=ω△T （7）△T为两个正弦信号之间的时间差。
又知道正弦波圆频率ω和周期T之间存在如下关系：ω=■（8）所以方程（7）可进一步化为：△φ=2π■（9）对于信号的周期和信号上任意两点间的时间参数，用示波器显示屏上水平方向上所占的格数乘以扫描时间系数来表示。
所以△T对应两正弦信号之间的水平间距（测量点的水平距离）乘以扫描时间系数，而周期T则对应一个周期的水平距离乘以扫描时间系数。
示波器的基本测量方法
示波器的基本测量方法
示波器是一种重要的电子测试设备，广泛应用于电子电路的设计、调试和维护中，可
以用来测量和观测电信号的各种参数，如幅值、频率、相位、周期、脉冲宽度等。
下面将
介绍示波器的基本测量方法。
1. 测量信号的幅值：
在使用示波器测量信号的幅值时，需要先选择合适的电压量程，一般选择电压量程的
上限大于被测信号的幅值。
同时，还要选择合适的触发模式，确保示波器能够稳定地显示
被测信号。
在测量信号的频率时，可以利用示波器的“触发源”功能，设置一个合适的触发电平，并选择“触发模式”为“自动”或“单次”，然后调节横向扫描速度，使示波器能够捕捉
到至少一个完整的周期。
此时，测量得到的横向时间就是信号的周期，频率可以通过反向
计算得到。
示波器可以通过在波形上设置两个垂直参考线，来测量信号的相位差。
首先，在波形
上选择一个参考点，然后设置一个垂直的参考线与该参考点相交，并记录下该参考线的位置。
接着，将示波器的触发模式设置为“一次”，并将触发点移动到另一个波形的相同参
考点处，并再次设置一个垂直参考线。
此时，两个参考线的相对位置就代表了两个波形的
相位差。
示波器可以直接显示信号的周期，只需要在测量信号频率的基础上，将测量得到的横
向时间乘以相应的系数即可。
5. 测量脉冲宽度：
总之，使用示波器进行测量时，需要根据被测信号的性质和要求，选择合适的参数和
功能，确保测量结果的准确性和可靠性。
因此，对示波器的操作和调试，对电子电路的设计、调试和维护都非常重要。
Multisim仿真软件的相位差测量方法
Multisim仿真软件的相位差测量方法Multisim是一款功能强大的仿真软件。
它拥有丰富的工具和模块，能够实现各种电路的设计、仿真和分析。
其中，相位差测量是电子工程中常用的一种测试方法，也是Multisim中的一项基础功能。
本文将介绍Multisim如何进行相位差测量。
一、相位差的概念和测量相位差是指两个信号之间的时间延迟。
在电子工程中，相位差常用于比较两个信号的相对时间位置，用来判断是否符合预期的设计要求。
如果相位差符合预期，那么电路就可以正常工作，如果相位差不正确，则可能会导致电路出现故障或者严重失效。
在Multisim中，相位差是指两个信号的相对相位差，通常用角度（degree）或者弧度（radian）表示。
相位差可以通过两个信号在时间轴上的差值来计算。
如果两个信号的周期相同，则相位差可以用信号的相位角（phase angle）来表示。
相位差的表示方法有很多种，下面是一些常用的表示方法：1. 角度表示：相位差可以用角度表示，通常用degree表示，一个周期为360度。
2. 弧度表示：相位差可以用弧度表示，通常用radian表示，一个周期为2π（约等于6.28）。
3. 周期表示：相位差可以用周期表示，用一个信号的周期表示另一个信号的相位延迟，通常用T表示。
4. 时差表示：相位差可以用时差表示，即两个信号之间的时间差，通常用t表示。
二、Multisim中的相位差测量方法Multisim中提供了多种方法来测量相位差，下面是一些常用的方法：1. 用示波器测量相位差示波器是电子工程中经常用来测量信号的一种仪器。
在Multisim中，示波器也可以用来测量相位差。
首先，需要将两个信号分别输出到示波器中。
然后，可以使用示波器中的相位差测量功能来计算相位差。
具体步骤如下：1. 将示波器拖入工作区，并将两个信号线分别连接到示波器上。
2. 点击示波器，进入示波器的设置界面。
3. 在设置界面中，可以选择要测量的信号，以及相位差计算的方式。
使用示波器进行信号测量技巧
使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。
准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。
而在信号测量中，示波器是一种不可或缺的仪器。
本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。
1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。
首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。
时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。
其次，调整触发设置。
示波器的触发设置可以帮助我们稳定地观测待测信号。
触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。
触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。
2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。
通常情况下，信号源的输出端口会连接到示波器的输入端口。
确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。
如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。
合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。
3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。
采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。
在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。
通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。
而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。
4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。
示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。
使用示波器测量信号相位差
1前言我们知道可以使用幅度和相位来描述所有周期性信号，对工程师来说信号通过电路网络时，信号相位的变化是最为关注的，目前的数字示波器提供了测量相位变化的功能。
在数字示波器的测量中，周期性波形的相位描述了某个时间点的特定位置，图1标出了一些重要的相位点：最大幅度、最小幅度以及正向和负向过零点；另外，波形的相位是周期性的，波形的完整周期被定义为具有360°或2π弧度的相位。
相位差或相位角的概念：它是两个相位点之间的相位差，是指在具有相同频率的两个不同波形上的差。
通常我们对信号通过电路、线缆、连接器或PCB 之前和之后的相位差感兴趣，基本表现：一是具有超前相位的波形具有比其相对波形更早出现的特定相位点，例如当信号通过一个电容时就是这种情况（输出电流将比输出电压超前90°）；二是相反，具有滞后相位的波形具有比相对波形更晚出现的相位点，如果两个信号的相位相差180°，则说两个信号相反，相位相差±90°的信号是相位正交的。
2使用时间延迟测量相位差其是通过找到两个波形之间的时间延迟及其周期，可以在示波器上测量相位差，且可以使用示波器的光标完成此操作。
如图2所示，其中相对光标测量两个10MHz 正弦波的最大值之间的时间差，屏幕右下角的光标时间读数显示延迟为10ns ，也可以使用光标测量周期，相位差（以度为单位）可使用以下公式确定：Φ=td/tp ×360=10ns/100ns ×360°=36°其中：td是波形之间的延迟，tp 是波形的周期。
这种技术是延续于模拟示波器，也适用于数字示波器（DSO ），但测量精度非常依赖于光标的手动放置。
使用示波器测量信号相位差美国力科公司供稿图1周期性正弦波上的重要相位点是峰值和过零点图2使用示波器光标测量两个波形上相同相位点之间的时间延迟3使用相位测量参数测量相位差DSO 通过直接提供相位测量参数来简化相位测量，即基于测量波形的延迟和周期，可以设置每个波形的测量阈值和边沿极性；其中，相位测量与前一部分中使用的方法相同，应用插值以确保测量的相位点的准确定位。
示波器的使用及测量相位差
示波器的使用及测量相位差示波器是一种测量电信号的仪器，它能够显示电信号的波形，并且可以测量波形的各种参数，如电压、频率、相位差等。
示波器广泛应用于电子、通讯、机电等领域，具有非常重要的作用。
使用示波器测量相位差是示波器非常重要的一个功能。
相位差是指两个信号之间的时间差或相位角度差。
在电子、通讯等领域，常常需要测量不同信号之间的相位差，以控制信号的相位和同步性。
下面我们就来介绍一下如何使用示波器测量相位差。
首先，我们需要准备一个示波器。
示波器分为模拟示波器和数字示波器两种类型。
模拟示波器通常使用示波管显示波形，数字示波器则使用液晶屏幕显示。
数字示波器的优点是精度更高、功能更多，可以对测量结果进行数字处理等。
接下来我们需要连接测试电路，将需要测量相位差的两个信号连接到示波器上。
示波器的输入通道通常有两个或四个，我们可以选择对应的通道进行连接。
需要注意的是，连接测试电路时一定要注意电路的安全，避免电路短路或者其他故障。
连接好测试电路后，我们需要调节示波器的设置。
首先是时间轴的设置，需要根据信号频率和周期来调整时间基准，以便观察到完整的波形。
其次是电压范围的设置，需要根据信号的幅值来调整电压范围，以确保波形能够在屏幕上完整显示。
最后是观察方式的设置，示波器有点状观察、延迟观察、矢量观察等多种方式，我们需要根据需要选择对应的观察方式。
设置好示波器后，我们可以开始测量相位差了。
示波器通常有多种测量功能，包括电压、频率、相位差等。
我们需要选择相位差测量功能，并设置好对应的通道、时间基准和观察方式等参数。
然后我们可以观察到两个信号之间的相位差，示波器通常会显示出相位差的数值。
需要注意的是，示波器测量相位差时，要确保测试电路中的两个信号是同步的，即它们必须具有相同的频率和相位。
否则，测量出来的相位差是不准确的。
总之，示波器是一种非常重要的测量仪器，它可以帮助我们观察电信号的波形，并测量各种参数，包括相位差。
使用示波器测量相位差需要注意电路安全、正确设置示波器参数等问题，只有正确使用示波器才能得到准确的测量结果。
声波相位测量实验报告
声波相位测量实验报告实验报告：声波相位测量实验实验目的：1. 理解声波的相位概念及其测量方法。
2. 掌握使用示波器测量声波相位的实验操作技巧。
3. 学习分析声波信号的相位差对声波干涉效应的影响。
实验器材：1. 示波器：用于测量声波信号的波形和相位。
2. 信号发生器：用于产生不同相位的声波信号。
3. 低音扬声器：用于发出声波信号。
4. 音频放大器：用于放大信号发生器产生的声波信号。
5. 声音源：用于产生参考声波信号，作为相位标准。
实验原理：声波是一种纵波，是由物质介质中的粒子振动引起的。
在波动过程中，各个振动粒子的位移随时间而变化，相邻粒子之间存在一定的相位差。
相位是用来描述两个波的起点的相对位置的物理量。
在声波中，相位差决定了在一定时间内的振动状态。
示波器可以通过探头将声波信号转化为电信号，然后进行测量和分析。
在本实验中，我们可以通过示波器测量两个声波信号的相位差，从而得到两个声波信号之间的相对相位差。
实验步骤：1. 将信号发生器和示波器分别连接到音频放大器的输入和输出端口上。
2. 将低音扬声器连接到音频放大器的输出端口，用于发出待测的声波信号。
3. 将示波器的通道1设置为观察待测声波信号的通道，通道2设置为观察参考声波信号的通道。
4. 调整示波器的水平和垂直控制，使得信号在示波器上能够清晰显示出来。
5. 用示波器探针分别接触待测声波信号和参考声波信号的输出端口，以便测量相位差。
6. 调整信号发生器的频率和振幅，以获得清晰的声波信号。
7. 调整示波器上的水平和垂直移动控制，使得两个声波信号的波形显示在示波器上的相近位置，便于观察相位差。
8. 读取示波器上显示的声波信号的相位差。
实验结果：根据实验数据，可以观察到两个声波信号的相位差随着频率和振幅的变化而变化。
相位差通常以角度或弧度的形式给出。
实验分析：通过对声波信号的相位测量，可以实现声波信号的干涉效应分析。
在实验过程中，我们可以观察到不同相位差对声波信号的干涉效应的影响，比如相位差为零时的共振效应和相位差为180度时的熄灭效应。
示波器的双踪显示 李萨如图测频率和相位
李萨如（Lissajous）图形：示波器两个偏转 板上都加正弦信号电压时显示的图形。
Uy 0 0,2,4 3 0 1 2 3 4 t (a) UX 0 1 2 3 4 t (b) Uy 1 1 2 34 t 0 1 23 4 t 3 2 0,4 1
Ux
在测量频率和相位时常会用到，此时示波器变
为一个X—Y图示仪。
同频信号相位差(φ)可以通过下式计算:
φ=arcsin（x/x0） 其中几种常用的李萨如图形
fy 1 fx
0°
45°
90°
135°
180°
fy 2 fx 1
fy 3 fx 1
fy 3 fx 2
四、实验任务 1、在双踪显示中，分别观察交替和断续工作状态下对 信号的显示。 2、在双踪显示中，两通道显示不同信号时（频率，幅 度，波形）实现稳定的波形显示。总结方法，分析无法 稳定显示的原因。 （做实验报告时回答） 3、利用李萨如图测相位，在已知其中一路信号频率的 情况下，通过观察波形求出两路信号的相位差，和未知 信号的频率。 4、观察李萨如图形时，李萨如图形为什么一般都在动？ 主要原因是什么？如何使波形稳定？（做实验报告时回答）
实验3：示波器的双踪显示，李萨如图法频率、 相位的测量
一、实验目的 1. 熟悉示波器双踪显示的原理。 2. 熟悉用李沙育法测量频率和相位
二、实验设备 双踪示波器 YB4320G F05A型数字合成函数信号发生器2台
三、实验原理
示波器的双踪显示：
交替方式
断续方式
需要解决的问题：双通道如何触发，才能观测到 稳定的信号？
李萨如图形法测相位是利用示波器X和Y通道
分别输入被测信号fx和一个已知信号fy，调节已 知信号的频率使屏幕上出现稳定的图形，根据 已知信号的频率（或相位）便可求得被测信号 的频率（或相位）。李萨如图形法既可测频率 又可测量相位。nx和ny为水平线和竖直线和图 形的交点个数。
示波器测量相位差
在电路测试实验中，相位差测量（简称相位测量）的应用很广泛。
例如测量各种滤波器移相器和放大器等双口网络的频率特性时，就需要对它们的输入信号与输出信号之间的相位差进行测量，也就是测量不同频率的正弦信号在通过双口网络时所产生的相位移。
用示波器来进行相位差的测量，能测量的最小相角可达5-10度。
双踪示波器测量相位差时，可采用直接显示波形的方法。
设有两个频率的正弦信号电压
U1=Vm1sin（ωt+φ1）
U2 =Vm2sin（ωt+φ2）
它们之间的相位差为Δφ=（ωt+φ1）-（ωt+φ2）=φ1-φ2 上式中φ1为电压U1的初相，φ2为电压U2的初相，由上式可知，两个同频率的正弦电压的相位差与时间无关。
将这两个被测的正弦信号分别输入到双踪示波器的CHA和CHB两通道内，如图C 所示，此时示波器X轴的线性锯齿波电压同时对两个被测信号进行扫描，调节两条扫描线（即时基线）使之重合，于是在示波器的荧光屏上就可以同时显示出两个信号的波形，如图 D所示。
根据荧光屏上显示的U1和U2两个信号的波形，量出它们的一个周期在示波器时间基线上所占的格数（所对应的相位为360度）和两个波形相位点在时间基线上间距的格数m，从而求得相位差
Δφ=（n/m）*360度
为了读数和计算方便，测量时可以适当调节示波器面板上的相关旋钮，使荧光屏上显示的信号的一个周期恰好为X轴上坐标刻度的九格（或八格），这样X轴上的刻度值每格就代表360度/9=40度（360度/8=45度）。
用示波器测量相位差的方法
用示波器测量相位差的方法一、前言在电子技术领域中，相位差是非常重要的一个参数。
它可以用来描述两个信号之间的时间差，是许多电路和系统设计中必须考虑的因素。
而测量相位差的方法也是非常关键的，因为只有准确地测量了相位差，才能保证电路或系统的正常运行。
本文将介绍用示波器测量相位差的方法，包括仪器准备、接线方法、操作步骤等方面。
二、仪器准备1. 示波器：必须具有双通道功能，并且能够显示两个信号波形。
2. 信号源：提供两个相位不同但频率相同的信号。
信号源可以是任何可以输出正弦波或方波的设备，如函数发生器、信号发生器等。
3. 接线：需要一些连接线和探头来连接示波器和信号源。
三、接线方法1. 将示波器通道1和通道2分别与信号源输出端口连接。
通常情况下，通道1连接到主要信号源输出端口，而通道2连接到参考信号源输出端口。
2. 如果使用探头，则将探头插入示波器输入端口，并将另一端连接到信号源输出端口。
3. 确保连接正确无误，并且所有设备都已打开和调整好参数。
四、操作步骤1. 打开示波器，并将它设置为双通道模式。
确保通道1和通道2均已启用，并且它们的垂直灵敏度和时间基准已经调整好。
2. 设置示波器触发模式为“内部触发”，并选择一个适当的触发电平。
3. 调整信号源，使其产生两个相位不同但频率相同的信号。
可以使用正弦波或方波信号，但必须确保两个信号具有相同的频率。
4. 将通道1和通道2分别与两个信号源连接。
如果使用探头，则将其插入示波器输入端口，并将另一端连接到信号源输出端口。
5. 调整示波器水平扫描控制，使得两个信号在屏幕上能够清晰地显示出来，并且它们之间的时间差可以直观地看出来。
6. 测量相位差：在示波器屏幕上选择一个参考位置，如正弦波或方波的峰值位置。
然后测量第二个信号与参考位置之间的时间差。
这个时间差就是两个信号之间的相位差。
7. 重复以上步骤，直到得到准确的相位差测量结果。
五、注意事项1. 在进行测量时，必须确保两个信号具有相同的频率。
测量相位差的主要方法
一二测量相位差的方法主要有哪些？ 测量相位差可以用示波器测量，也可以把相位差转换为时间间隔，先测量出时间间隔，再换算为相位差，可以把相位差转换为电压，先测量出电压，再换算为相位差，还可以与标准移相器进行比较的比较法(零示法)等方法。

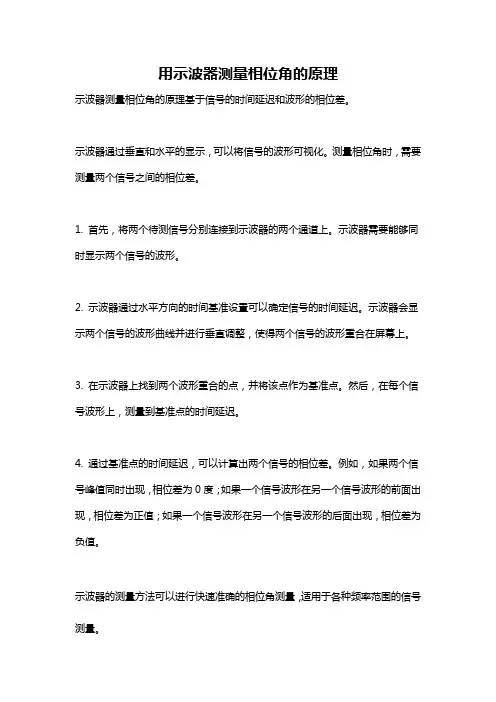

怎么用示波器来测量相位差? 应用示波器测量两个同频正弦电压之间的相位差的方法很多，本节介绍具有实用意义的直接比较法。
将u1、u2分别接到双踪示波器的Y1通道和Y2通道，适当调节扫描旋钮和Y增益旋钮，使荧光屏显示出如图2.42所示的上、下对称的波形。
比较法测量相位差 设u1过零点分别为A、C点，对应的时间为t A、t C；u2过零点分别为B、D点，对应的时间为t B、t D。
正弦信号变化一周是360°，u1过零点A比u2过零点B提前t B-t A出现，所以u1超前u2的相位。
u1超前u2的相位，即u1与u2的相位差为(2.56) T为两同频正弦波的周期; ΔT为两正弦波过零点的时间差。
数字式相位计的结构与工作原理是什么?三数字相位计框图 将待测信号u1(t)和u2(t)经脉冲形成电路变换为尖脉冲信号，去控制双稳态触发电路产生宽度等于ΔT的闸门信号以控制时间闸门的启、闭。
晶振产生的频率为fc的正弦信号，经脉冲形成电路变换成频率为fc的窄脉冲。
在时间闸门开启时通过闸门加到计数器， 得计数值n，再经译码，显示出被测两信号的相位差。
这种相位计可以测量两个信号的“瞬时”相位差，测量迅速，读数直观、清晰。
数字式相位计称做“瞬时”相位计，它可以测量两个同频正弦信号的瞬时相位，即它可以测出两同频正弦信号每一周期的相位差。
基于相位差转换为电压方法的模拟电表指示的相位计的测量原理是什么? 如图2.44所示，利用非线性器件把被测信号的相位差转换为电压或电流的增量，在电压表或电流表表盘上刻上相位刻度，由电表指示可直读被测信号的相位差。
转换电路常称做检相器或鉴相器。
常用的鉴相器有差接式相位检波电路和平衡式相位检波电路两种。
示波器的相位测量和频率测算技巧
示波器的相位测量和频率测算技巧示波器是一种广泛应用于电子工程领域的仪器，用于观察和测量电信号的振幅、频率、相位等参数。
在实际工作中，掌握示波器的相位测量和频率测算技巧是非常重要的。
本文将介绍几种常用的技巧，帮助您更好地进行相位测量和频率测算。
一、相位测量技巧相位是指信号在时间轴上的偏移程度，通常以角度来表示。
在示波器上进行相位测量可以通过以下几种方式实现：1. 参考信号法：使用一个已知相位的参考信号和待测信号同时输入示波器，示波器上可以通过比较两个信号的相位差来进行测量。
这种方法需要注意选择合适的参考信号，并保证其相位稳定。
2. X-Y 模式：通过将待测信号和一个已知相位的正弦信号输入示波器的两个通道，然后将示波器切换为 X-Y 模式，我们可以直接读取相位差。
这种方法简单直观，但需要注意示波器通道之间的匹配和调节。
3. Lissajous 图案法：将待测信号和一个已知相位的正弦信号输入示波器的两个通道，并将示波器切换为 XY 模式，我们可以观察到一种特殊的图案，称为 Lissajous 图案。
通过观察 Lissajous 图案的形状，我们可以得出信号的相位关系。
这种方法适用于任意波形的相位测量。
二、频率测算技巧频率是指信号在单位时间内重复的次数，通常以赫兹（Hz）为单位。
在示波器上进行频率测算可以通过以下几种方式实现：1. 利用示波器的自动测量功能：现代示波器通常会提供自动测量功能，可以直接读取信号的频率。
这种方式方便快捷，适用于简单的频率测算，但对于复杂信号可能存在误差。
2. 基于时间测量的方法：通过测量信号一个完整周期所需的时间，可以得到信号的频率。
示波器提供时间的测量功能，我们可以观察到信号的一个完整周期，并测量其所占用的时间。
然后，通过频率=1/周期的公式计算信号的频率。
3. 基于傅里叶变换的方法：傅里叶变换是一种将信号从时域转换到频域的方法。
示波器通常会提供频谱分析功能，可以通过对信号进行傅里叶变换得到其频谱，从而准确计算信号的频率。
相位的测量方法
通过电表的电流平均值最大，.电表指针将停在最大
位置。
u、i 相位差不同：
电表指针将停在不同位置。
返回本章首页
字式相位表进行测量。
2.间接法：通过测量电压、电流、功率求得I、U间的
相位角。
3.比较法：可以用示波器测量两个波形间的相位差。
三、变换式相位表
变换式相位表由电压回路、电流回路和指示电路三
部分式构中成，U通1、过U值检2 与流u计、的I 电相流位差有 关I1 。I因2 此UR可11 。根UR据22 检
流计的电流值测得相位差。
当 u、i 同相时变换式相位表波形
1.只有u1正半波，
才能有电流通过VD5 、
VD
形成
6
压降U1
、U
如
2
图中红线所示。
2.
i
的正半
波可以在VD
上形
5
成压降U1
，i
的负半波
可以在VD
上形
6
成压降U2 ， 如图中黑线所示。
3.同相时， 由u1、i
在VD 5上的压降U1的平均值， 等于u1、i
2
2.
相位差为90时，u
、i
1
在VD 5上的压降U1， 比u1、i
在VD 6
上的压降U2大一倍, 通过检流计的电流平均值不为零， 其示值
对应相位差为90（
由于U1
、
U
为稳压管压降，
2
u1、i
同时在上面
形成的压降并不比单独形成的大。）
通过表头的电流可反映 u、i间的相位
u、i 同相时：
通过电表的电流平均值为零。在整个周期内，指针都 停在零点。
