信号与系统实验报告一概要
《信号与系统》课程实验报告
《信号与系统》课程实验报告《信号与系统》课程实验报告一图1-1 向量表示法仿真图形2．符号运算表示法若一个连续时间信号可用一个符号表达式来表示，则可用ezplot命令来画出该信号的时域波形。
上例可用下面的命令来实现（在命令窗口中输入，每行结束按回车键）。
t=-10:0.5:10;f=sym('sin((pi/4)*t)');ezplot(f,[-16,16]);仿真图形如下：图1-2 符号运算表示法仿真图形三、实验内容利用MATLAB实现信号的时域表示。
三、实验步骤该仿真提供了7种典型连续时间信号。
用鼠标点击图0-3目录界面中的“仿真一”按钮，进入图1-3。
图1-3 “信号的时域表示”仿真界面图1-3所示的是“信号的时域表示”仿真界面。
界面的主体分为两部分：1) 两个轴组成的坐标平面（横轴是时间，纵轴是信号值）；2) 界面右侧的控制框。
控制框里主要有波形选择按钮和“返回目录”按钮，点击各波形选择按钮可选择波形，点击“返回目录”按钮可直接回到目录界面。
图1-4 峰值为8V，频率为0.5Hz，相位为180°的正弦信号图1-4所示的是正弦波的参数设置及显示界面。
在这个界面内提供了三个滑动条，改变滑块的位置，滑块上方实时显示滑块位置代表的数值，对应正弦波的三个参数：幅度、频率、相位；坐标平面内实时地显示随参数变化后的波形。
在七种信号中，除抽样函数信号外，对其它六种波形均提供了参数设置。
矩形波信号、指数函数信号、斜坡信号、阶跃信号、锯齿波信号和抽样函数信号的波形分别如图1-5～图1-10所示。
图1-5 峰值为8V，频率为1Hz，占空比为50%的矩形波信号图1-6 衰减指数为2的指数函数信号图1-7 斜率=1的斜坡信号图1-8 幅度为5V，滞后时间为5秒的阶跃信号图1-9 峰值为8V，频率为0.5Hz的锯齿波信号图1-10 抽样函数信号仿真途中，通过对滑动块的控制修改信号的幅度、频率、相位，观察波形的变化。
信号系统实验报告

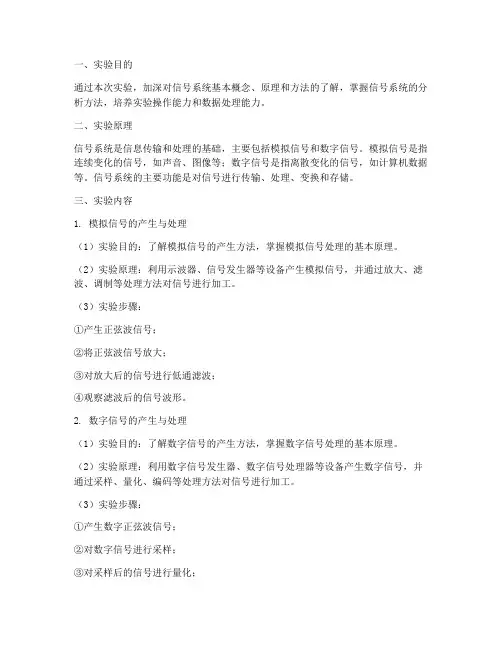

一、实验目的通过本次实验，加深对信号系统基本概念、原理和方法的了解，掌握信号系统的分析方法，培养实验操作能力和数据处理能力。
二、实验原理信号系统是信息传输和处理的基础，主要包括模拟信号和数字信号。
模拟信号是指连续变化的信号，如声音、图像等；数字信号是指离散变化的信号，如计算机数据等。
信号系统的主要功能是对信号进行传输、处理、变换和存储。
三、实验内容1. 模拟信号的产生与处理（1）实验目的：了解模拟信号的产生方法，掌握模拟信号处理的基本原理。
（2）实验原理：利用示波器、信号发生器等设备产生模拟信号，并通过放大、滤波、调制等处理方法对信号进行加工。
（3）实验步骤：①产生正弦波信号；②将正弦波信号放大；③对放大后的信号进行低通滤波；④观察滤波后的信号波形。
2. 数字信号的产生与处理（1）实验目的：了解数字信号的产生方法，掌握数字信号处理的基本原理。
（2）实验原理：利用数字信号发生器、数字信号处理器等设备产生数字信号，并通过采样、量化、编码等处理方法对信号进行加工。
（3）实验步骤：①产生数字正弦波信号；②对数字信号进行采样；③对采样后的信号进行量化；④观察量化后的信号波形。
3. 信号调制与解调（1）实验目的：了解信号调制与解调的基本原理，掌握调制和解调的方法。
（2）实验原理：调制是将信息信号加载到载波信号上，解调是将调制信号还原为原始信息信号。
（3）实验步骤：①产生数字信号；②将数字信号调制到载波信号上；③对调制后的信号进行解调；④观察解调后的信号波形。
四、实验结果与分析1. 模拟信号的产生与处理实验结果表明，通过示波器、信号发生器等设备可以产生正弦波信号，并通过放大、滤波等处理方法对信号进行加工。
滤波后的信号波形符合预期。
2. 数字信号的产生与处理实验结果表明，通过数字信号发生器、数字信号处理器等设备可以产生数字信号，并通过采样、量化等处理方法对信号进行加工。
量化后的信号波形符合预期。
3. 信号调制与解调实验结果表明，通过调制可以将数字信号加载到载波信号上，解调后可以将调制信号还原为原始信息信号。
信号与系统实验实验报告
信号与系统实验实验报告一、实验目的本次信号与系统实验的主要目的是通过实际操作和观察，深入理解信号与系统的基本概念、原理和分析方法。
具体而言，包括以下几个方面：1、掌握常见信号的产生和表示方法，如正弦信号、方波信号、脉冲信号等。
2、熟悉线性时不变系统的特性，如叠加性、时不变性等，并通过实验进行验证。
3、学会使用基本的信号处理工具和仪器，如示波器、信号发生器等，进行信号的观测和分析。
4、理解卷积运算在信号处理中的作用，并通过实验计算和观察卷积结果。
二、实验设备1、信号发生器：用于产生各种类型的信号，如正弦波、方波、脉冲等。
2、示波器：用于观测输入和输出信号的波形、幅度、频率等参数。
3、计算机及相关软件：用于进行数据处理和分析。
三、实验原理1、信号的分类信号可以分为连续时间信号和离散时间信号。
连续时间信号在时间上是连续的，其数学表示通常为函数形式；离散时间信号在时间上是离散的，通常用序列来表示。
常见的信号类型包括正弦信号、方波信号、脉冲信号等。
2、线性时不变系统线性时不变系统具有叠加性和时不变性。
叠加性意味着多个输入信号的线性组合产生的输出等于各个输入单独作用产生的输出的线性组合；时不变性表示系统的特性不随时间变化，即输入信号的时移对应输出信号的相同时移。
3、卷积运算卷积是信号处理中一种重要的运算，用于描述线性时不变系统对输入信号的作用。
对于两个信号 f(t) 和 g(t)，它们的卷积定义为：＼（f g)（t) ＝＼int_{＼infty}＾｛＼infty} f(＼tau) g(t ＼tau) d\tau ＼在离散时间情况下，卷积运算为：＼（f g)n ＝＼sum_{m ＝＼infty}＾｛＼infty} fm gn m ＼四、实验内容及步骤实验一：常见信号的产生与观测1、连接信号发生器和示波器。
2、设置信号发生器分别产生正弦波、方波和脉冲信号，调整频率、幅度和占空比等参数。
3、在示波器上观察并记录不同信号的波形、频率和幅度。
信号与系统实验报告
信号与系统实验报告一、实验目的(1) 理解周期信号的傅里叶分解，掌握傅里叶系数的计算方法；(2)深刻理解和掌握非周期信号的傅里叶变换及其计算方法；(3) 熟悉傅里叶变换的性质，并能应用其性质实现信号的幅度调制；(4) 理解连续时间系统的频域分析原理和方法，掌握连续系统的频率响应求解方法，并画出相应的幅频、相频响应曲线。
二、实验原理、原理图及电路图(1) 周期信号的傅里叶分解设有连续时间周期信号()f t ，它的周期为T ，角频率22fT，且满足狄里赫利条件，则该周期信号可以展开成傅里叶级数，即可表示为一系列不同频率的正弦或复指数信号之和。
傅里叶级数有三角形式和指数形式两种。
1）三角形式的傅里叶级数：01212011()cos()cos(2)sin()sin(2)2cos()sin()2n n n n a f t a t a t b t b t a a n t b n t 式中系数n a ，n b 称为傅里叶系数，可由下式求得：222222()cos(),()sin()T T T T nna f t n t dtb f t n t dtTT2）指数形式的傅里叶级数：()jn tn nf t F e式中系数n F 称为傅里叶复系数，可由下式求得：221()T jn tT nF f t edtT周期信号的傅里叶分解用Matlab进行计算时，本质上是对信号进行数值积分运算。
Matlab中进行数值积分运算的函数有quad函数和int函数。
其中int函数主要用于符号运算，而quad函数（包括quad8，quadl）可以直接对信号进行积分运算。
因此利用Matlab进行周期信号的傅里叶分解可以直接对信号进行运算，也可以采用符号运算方法。
quadl函数(quad系)的调用形式为：y＝quadl(‘func’,a,b)或y＝quadl(@myfun,a,b)。
其中func是一个字符串，表示被积函数的.m文件名（函数名）；a、b分别表示定积分的下限和上限。
信号与系统实验报告
信号与系统实验报告
实验名称：信号与系统实验
一、实验目的：
1.了解信号与系统的基本概念
2.掌握信号的时域和频域表示方法
3.熟悉常见信号的特性及其对系统的影响
二、实验内容：
1.利用函数发生器产生不同频率的正弦信号，并通过示波器观察其时域和频域表示。
2.通过软件工具绘制不同信号的时域和频域图像。
3.利用滤波器对正弦信号进行滤波操作，并通过示波器观察滤波前后信号的变化。
三、实验结果分析：
1.通过实验仪器观察正弦信号的时域表示，可以看出信号的振幅、频率和相位信息。
2.通过实验仪器观察正弦信号的频域表示，可以看出信号的频率成分和幅度。
3.利用软件工具绘制信号的时域和频域图像，可以更直观地分析信号的特性。
4.经过滤波器处理的信号，可以通过示波器观察到滤波前后的信号波形和频谱的差异。
四、实验总结：
通过本次实验，我对信号与系统的概念有了更深入的理解，掌
握了信号的时域和频域表示方法。
通过观察实验仪器和绘制图像，我能够分析信号的特性及其对系统的影响。
此外，通过滤波器的处理，我也了解了滤波对信号的影响。
通过实验，我对信号与系统的理论知识有了更加直观的了解和应用。
信号与系统实践报告

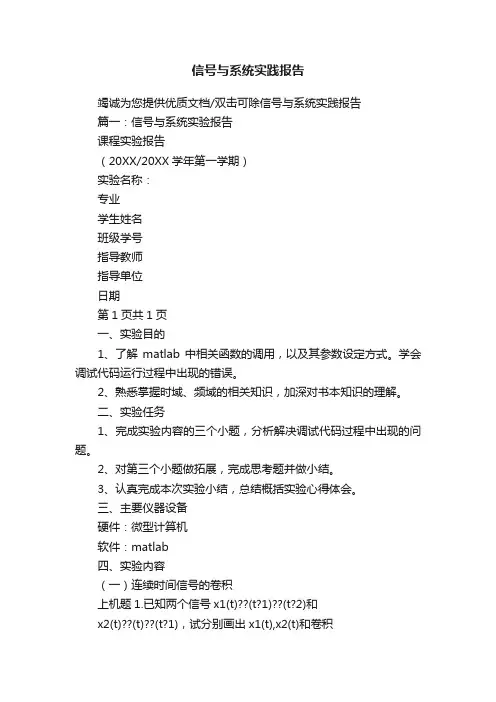

信号与系统实践报告竭诚为您提供优质文档/双击可除信号与系统实践报告篇一：信号与系统实验报告课程实验报告（20XX/20XX学年第一学期）实验名称：专业学生姓名班级学号指导教师指导单位日期第1页共1页一、实验目的1、了解matlab中相关函数的调用，以及其参数设定方式。
学会调试代码运行过程中出现的错误。
2、熟悉掌握时域、频域的相关知识，加深对书本知识的理解。
二、实验任务1、完成实验内容的三个小题，分析解决调试代码过程中出现的问题。
2、对第三个小题做拓展，完成思考题并做小结。
3、认真完成本次实验小结，总结概括实验心得体会。
三、主要仪器设备硬件：微型计算机软件：matlab四、实验内容（一）连续时间信号的卷积上机题1.已知两个信号x1(t)??(t?1)??(t?2)和x2(t)??(t)??(t?1)，试分别画出x1(t),x2(t)和卷积y(t)?x1(t)?x2(t)的波形。
图形：第2页共2页上机题2.已知两个信号x(t)?e?t?(t)和h(t)?te?t/2?(t)，试用数值计算法求卷积，并分别画出x(t),h(t)和卷积y(t)?x(t)?h(t)的波形。
第3页共3页代码：第4页共4页（二）信号的频域分析上机题3.求周期矩形脉冲信号的频谱图，已知A?1,??0.1s,T?0.5s图形：代码：第5页共5页篇二：信号与系统实验报告本科生实验报告实验课程信号与系统学院名称信息科学与技术学院专业名称信息工程学生姓名杨海洋学生学号20XX13010401指导教师杨斯涵实验地点6A502实验成绩二〇一四年11月二〇一四年12月实验一mATLAb编程初步应用及产生典型信号一、实验目的及要求：1、学习mATLAb软件的基本使用方法；2、熟悉mATLAb常用命令的使用；3、试用mATLAb语言产生典型信号。
二、实验内容：1、熟悉mATLAb平台的使用；2、产生常用的典型信号u(t),δ(t);3、画出典型信号的波形；三、实验原理：mATLAb可以进行矩阵运算、绘制函数和数据、实现算法、创建用户界面、连matlab开发工作界面接其他编程语言的程序等，主要应用于工程计算、控制设计、信号处理与通讯、图像处理、信号检测、金融建模设计与分析等领域。
信号与系统实验报告
信号与系统实验报告目录1. 内容概要 (2)1.1 研究背景 (3)1.2 研究目的 (4)1.3 研究意义 (4)2. 实验原理 (5)2.1 信号与系统基本概念 (7)2.2 信号的分类与表示 (8)2.3 系统的分类与表示 (9)2.4 信号与系统的运算法则 (11)3. 实验内容及步骤 (12)3.1 实验一 (13)3.1.1 实验目的 (14)3.1.2 实验仪器和设备 (15)3.1.4 实验数据记录与分析 (16)3.2 实验二 (16)3.2.1 实验目的 (17)3.2.2 实验仪器和设备 (18)3.2.3 实验步骤 (19)3.2.4 实验数据记录与分析 (19)3.3 实验三 (20)3.3.1 实验目的 (21)3.3.2 实验仪器和设备 (22)3.3.3 实验步骤 (23)3.3.4 实验数据记录与分析 (24)3.4 实验四 (26)3.4.1 实验目的 (27)3.4.2 实验仪器和设备 (27)3.4.4 实验数据记录与分析 (29)4. 结果与讨论 (29)4.1 实验结果汇总 (31)4.2 结果分析与讨论 (32)4.3 结果与理论知识的对比与验证 (33)1. 内容概要本实验报告旨在总结和回顾在信号与系统课程中所进行的实验内容，通过实践操作加深对理论知识的理解和应用能力。
实验涵盖了信号分析、信号处理方法以及系统响应等多个方面。
实验一：信号的基本特性与运算。
学生掌握了信号的表示方法，包括连续时间信号和离散时间信号，以及信号的基本运算规则，如加法、减法、乘法和除法。
实验二：信号的时间域分析。
在本实验中，学生学习了信号的波形变换、信号的卷积以及信号的频谱分析等基本概念和方法，利用MATLAB工具进行了实际的信号处理。
实验三：系统的时域分析。
学生了解了线性时不变系统的动态响应特性，包括零状态响应、阶跃响应以及脉冲响应，并学会了利用MATLAB进行系统响应的计算和分析。
信号与系统实验报告
信号与系统实验报告一、信号的时域基本运算1．连续时间信号的时域基本运算两实验之一实验分析：输出信号值就等于两输入信号相加（乘）。
由于b=2，故平移量为2时，实际是右移1，符合平移性质。
两实验之二心得体会：时域中的基本运算具有连续性，当输入信号为连续时，输出信号也为连续。
平移，伸缩变化都会导致输出结果相对应的平移伸缩。
2.离散时间信号的时域基本运算两实验之一实验分析：输出信号的值是对应输入信号在每个n值所对应的运算值，当进行拉伸变化后，n值数量不会变，但范围会拉伸所输入的拉伸系数。
两实验之二心得体会：离散时间信号可以看做对连续时间信号的采样，而得到的输出信号值，也可以看成是连续信号所得之后的采样值。
二、连续信号卷积与系统的时域分析1.连续信号卷积积分两实验之一实验分析：当两相互卷积函数为冲激函数时，所卷积得到的也是一个冲激函数，且该函数的冲激t值为函数x，函数y冲激t值之和。
两实验之二心得体会：连续卷积函数每个t值所对应的卷积和可以看成其中一个在k值取得的函数与另外一个函数相乘得到的一个分量函数，并一直移动k值直至最后，最后累和出来的最终函数便是所得到的卷积函数。
3.RC电路时域积分两实验之一实验分析：全响应结果正好等于零状态响应与零输入响应之和。
两实验之二心得体会：具体学习了零状态，零输入，全响应过程的状态及变化，与之前所学的电路知识联系在一起了。
三、离散信号卷积与系统的时域分析1.离散信号卷积求和两实验之一实验分析：输出结果的n值是输入结果的k号与另一个n-k的累和两实验之二心得体会：直观地观察到卷积和的产生，可以看成连续卷积的采样形式，从这个方面去想，更能深入地理解卷积以及采样的知识。
2.离散差分方程求解两实验之一实验分析：其零状态响应序列为0 0 4 5 7.5，零输入响应序列为2 4 5 5.5 5.75，全状态响应序列为2 4 9 10.5 13.25，即全状态=零输入+零状态。
两实验之二心得体会：求差分方程时，可以根据全状态响应是由零输入输入以及零状态相加所得，分开来求，同时也加深了自己对差分方程的求解问题的理解。
信号与系统实验报告
信号与系统实验实验一 常用信号分类与观察一、实验目的1、了解单片机产生低频信号源2、观察常用信号的波形特点及产生方法。
3、学会使用示波器对常用波形参数的测量。
二、实验仪器1、20MHz 双踪示波器一台。
2、信号与系统实验箱一台。
三、实验内容1、信号的种类相当的多，这里列出了几种典型的信号，便于观察。
2、这些信号可以应用到后面的“基本运算单元”和“无失真传输系统分析”中。
四、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。
因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。
在本实验中，将对常用信号和特性进行分析、研究。
信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。
常用信号有：指数信号、正弦信号、指数衰减正弦信号、抽样信号、钟形信号、脉冲信号等。
1、正弦信号：其表达式为)sin()(θω+=t K t f ，其信号的参数：振幅K 、角频率ω、与初始相位θ。
其波形如下图所示：图 1 正弦信号2、指数信号：指数信号可表示为atKe t f =)(。
对于不同的a 取值，其波形表现为不同的形式，如下图所示：图 2 指数信号3、指数衰减正弦信号：其表达式为 ⎪⎩⎪⎨⎧><=-)0()sin()0(0)(t t Ke t t f at ω其波形如下图：图 3 指数衰减正弦信号4、抽样信号：其表达式为： sin ()tSa t t=。
)(t Sa 是一个偶函数，t = ±π,±2π,…,±n π时，函数值为零。
该函数在很多应用场合具有独特的运用。
其信号如下图所示：图4 抽样信号5、钟形信号（高斯函数）：其表达式为：2()()tf t Ee-τ= ， 其信号如下图所示：图 5 钟形信号6、脉冲信号：其表达式为)()()(T t u t u t f --=，其中)(t u 为单位阶跃函数。
信号与系统实验报告
信号与系统实验报告实验报告：信号与系统实验一、实验目的1.了解信号与系统的基本概念和性质；2.掌握离散信号、连续信号的采样过程；3.理解信号的基本操作和系统的基本特性。
二、实验原理1.信号的分类：（1）连续时间信号：在每个时间点上都有定义；（2）离散时间信号：只在一些时间点上有定义。
2.信号的基本操作：（1）加法运算：将两个信号相加；（2）乘法运算：将两个信号相乘；（3）位移运算：将信号移动到不同的时间点；（4）缩放运算：对信号进行放大或缩小。
3.系统的基本特性：（1）时域特性：包括冲击响应、阶跃响应和频率特性等；（2）频域特性：包括幅频特性和相频特性等。
三、实验器材1.信号发生器2.示波器3.示波器探头4.计算机四、实验步骤1.连续信号采样（1）将信号发生器输出设置为正弦波信号；（2）通过示波器探头将信号输入计算机；（3）在计算机上设置适当的采样频率，对信号进行采样；（4）在示波器上观察到采样后的信号。
2.离散信号生成（1）在计算机上用MATLAB生成一个离散信号；（2）通过示波器探头将信号输入示波器；（3）在示波器上观察到生成的离散信号。
3.信号加法运算（1）选择两个不同的信号并输入计算机；（2）在计算机上进行信号的加法运算；（3）通过示波器探头将加法运算后的信号输入示波器，观察信号的叠加效果。
4.信号乘法运算（1）选择两个不同的信号并输入计算机；（2）在计算机上进行信号的乘法运算；（3）通过示波器探头将乘法运算后的信号输入示波器，观察信号的相乘效果。
五、实验结果与分析1.连续信号采样在设置适当的采样频率后，可以观察到信号在示波器上的采样图像。
信号的采样率过低会导致信号的失真，采样率过高则会造成资源的浪费。
2.离散信号生成通过MATLAB生成的离散信号能够在示波器上直观地观察到信号的序列和数值。
3.信号加法运算通过将两个信号进行加法运算后，可以观察到信号在示波器上的叠加效果。
加法运算能够实现信号的混合和增强等效果。
信号与系统课程实验报告
合肥工业大学宣城校区《信号与系统》课程实验报告专业班级学生姓名《信号与系统》课程实验报告一实验名称一阶系统的阶跃响应姓名系院专业班级学号实验日期指导教师成绩一、实验目的1．熟悉一阶系统的无源和有源电路；2．研究一阶系统时间常数T的变化对系统性能的影响；3．研究一阶系统的零点对系统响应的影响。
二、实验原理1．无零点的一阶系统无零点一阶系统的有源和无源电路图如图2-1的(a)和(b)所示。
它们的传递函数均为：10.2s1G(s)＝+(a) 有源(b) 无源图2-1 无零点一阶系统有源、无源电路图2．有零点的一阶系统(|Z|<|P|)图2-2的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为：10.2s1)0.2(sG(s)++=，⎪⎪⎪⎪⎭⎫⎝⎛++=S611S161G(s）(a) 有源(b) 无源图2-2 有零点(|Z|<|P|)一阶系统有源、无源电路图3．有零点的一阶系统(|Z|>|P|)图2-3的(a)和(b)分别为有零点一阶系统的有源和无源电路图，它们的传递函数为：1s10.1sG(s)＝++(a) 有源(b) 无源图2-3 有零点(|Z|>|P|)一阶系统有源、无源电路图三、实验步骤1．打开THKSS-A/B/C/D/E型信号与系统实验箱，将实验模块SS02插入实验箱的固定孔中，利用该模块上的单元组成图2-1(a)(或(b))所示的一阶系统模拟电路。
2．实验线路检查无误后，打开实验箱右侧总电源开关。
3．将“阶跃信号发生器”的输出拨到“正输出”，按下“阶跃按键”按钮，调节电位器RP1，使之输出电压幅值为1V，并将“阶跃信号发生器”的“输出”端与电路的输入端“Ui”相连，电路的输出端“Uo”接到双踪示波器的输入端，然后用示波器观测系统的阶跃响应，并由曲线实测一阶系统的时间常数T。
4．再依次利用实验模块上相关的单元分别组成图2-2(a)(或(b))、2-3(a)(或(b))所示的一阶系统模拟电路，重复实验步骤3，观察并记录实验曲线。
信号与系统实验报告
信号与系统实验报告在现代科学与工程领域中，信号与系统是一个至关重要的研究方向。
信号与系统研究的是信号的产生、传输和处理，以及系统对信号的响应和影响。
在这个实验报告中，我们将讨论一些关于信号与系统实验的内容，以及实验结果的分析和讨论。
实验一：信号的采集与展示在这个实验中，我们学习了信号的采集与展示。
信号是通过传感器或其他仪器采集的电压或电流的变化，可以是连续的或离散的。
我们使用示波器和数据采集卡来采集信号，并在计算机上进行展示和分析。
实验二：线性时不变系统的特性线性时不变系统是信号与系统中的重要概念。
在这个实验中，我们通过观察系统对不同的输入信号作出的响应来研究系统的特性。
我们使用信号发生器产生不同的输入信号，并观察输出信号的变化。
通过比较输入信号和输出信号的频谱以及幅度响应，我们可以了解系统的频率响应和幅频特性。
实验三：系统的时域特性分析在这个实验中，我们将研究系统的时域特性。
我们使用了冲击信号和阶跃信号作为输入信号，观察输出信号的变化。
通过测量系统的冲击响应和阶跃响应，我们可以了解系统的单位冲激响应和单位阶跃响应。
实验四：卷积与系统的频域特性在这个实验中，我们学习了卷积的概念和系统的频域特性。
卷积是信号与系统中的重要运算，用于计算系统对输入信号的响应。
我们通过使用傅里叶变换来分析系统的频域特性，观察输入信号和输出信号的频谱变化。
实验五：信号的采样与重构在这个实验中，我们研究了信号的采样与重构技术。
信号的采样是将连续时间的信号转换为离散时间的过程，而信号的重构是将离散时间的信号恢复为连续时间的过程。
我们使用数据采集卡来对信号进行采样，并使用数字滤波器来进行信号的重构。
通过观察信号的采样和重构结果，我们可以了解采样率对信号质量的影响。
实验六：系统的稳定性与性能在这个实验中，我们研究了系统的稳定性与性能。
系统的稳定性是指系统对输入信号的响应是否有界，而系统的性能是指系统对不同频率信号的响应如何。
我们使用极坐标图和Nyquist图来分析系统的稳定性和性能，通过观察图形的变化来评估系统的性能。
信号与系统分析实验报告
信号与系统分析实验报告信号与系统分析实验报告引言：信号与系统分析是电子工程领域中的重要课程之一，通过实验可以更好地理解信号与系统的基本概念和原理。
本实验报告将对信号与系统分析实验进行详细的描述和分析。
实验一：信号的采集与重构在这个实验中，我们学习了信号的采集与重构。
首先，我们使用示波器采集了一个正弦信号，并通过数学方法计算出了信号的频率和幅值。
然后，我们使用数字信号处理器对采集到的信号进行重构，并与原始信号进行比较。
实验结果表明，重构后的信号与原始信号非常接近，证明了信号的采集与重构的有效性。
实验二：线性系统的时域响应本实验旨在研究线性系统的时域响应。
我们使用了一个线性系统，通过输入不同的信号，观察输出信号的变化。
实验结果显示，线性系统对于不同的输入信号有不同的响应，但都遵循线性叠加的原则。
通过分析输出信号与输入信号的关系，我们可以得出线性系统的传递函数，并进一步研究系统的稳定性和频率响应。
实验三：频域特性分析在这个实验中，我们研究了信号的频域特性。
通过使用傅里叶变换，我们将时域信号转换为频域信号，并观察信号的频谱。
实验结果显示，不同频率的信号在频域上有不同的分布特性。
我们还学习了滤波器的设计和应用，通过设计一个低通滤波器，我们成功地去除了高频噪声，并得到了干净的信号。
实验四：系统辨识本实验旨在研究系统的辨识方法。
我们使用了一组输入信号和对应的输出信号，通过数学建模的方法，推导出了系统的传递函数。
实验结果表明，通过系统辨识可以准确地描述系统的特性，并为系统的控制和优化提供了基础。
结论：通过本次实验，我们深入学习了信号与系统分析的基本概念和原理。
实验结果证明了信号的采集与重构的有效性，线性系统的时域响应的线性叠加原则，信号的频域特性和滤波器的设计方法，以及系统辨识的重要性。
这些知识和技能对于我们理解和应用信号与系统分析具有重要的意义。
通过实验的实际操作和分析，我们对信号与系统的理论有了更深入的理解，为我们今后的学习和研究打下了坚实的基础。
信号与系统实验报告
实验三常见信号的MATLAB表示及运算一、实验目的1. 熟悉常见信号的意义、特性及波形2. 学会使用MATLAB表示信号的方法并绘制信号波形3.掌握使用MATLAB进行信号基本运算的指令4.熟悉用MATLAB实现卷积积分的方法二、实验原理根据MA TLAB的数值计算功能和符号运算功能, 在MATLAB中, 信号有两种表示方法, 一种是用向量来表示, 另一种则是用符号运算的方法。
在采用适当的MATLAB语句表示出信号后, 就可以利用MATLAB中的绘图命令绘制出直观的信号波形了。
1.连续时间信号从严格意义上讲, MATLAB并不能处理连续信号。
在MATLAB中, 是用连续信号在等时间间隔点上的样值来近似表示的, 当取样时间间隔足够小时, 这些离散的样值就能较好地近似出连续信号。
在MATLAB中连续信号可用向量或符号运算功能来表示。
⑴向量表示法对于连续时间信号, 可以用两个行向量f和t来表示, 其中向量t是用形如的命令定义的时间范围向量, 其中, 为信号起始时间, 为终止时间, p为时间间隔。
向量f为连续信号在向量t所定义的时间点上的样值。
⑵符号运算表示法如果一个信号或函数可以用符号表达式来表示, 那么我们就可以用前面介绍的符号函数专用绘图命令ezplot()等函数来绘出信号的波形。
⑶常见信号的MATLAB表示单位阶跃信号单位阶跃信号的定义为:方法一: 调用Heaviside(t)函数首先定义函数Heaviside(t) 的m函数文件,该文件名应与函数名同名即Heaviside.m。
%定义函数文件,函数名为Heaviside,输入变量为x,输出变量为yfunction y= Heaviside(t)y=(t>0); %定义函数体, 即函数所执行指令%此处定义t>0时y=1,t<=0时y=0, 注意与实际的阶跃信号定义的区别。
方法二: 数值计算法在MATLAB中, 有一个专门用于表示单位阶跃信号的函数, 即stepfun( )函数, 它是用数值计算法表示的单位阶跃函数。
信号与系统的实验报告
信号与系统的实验报告信号与系统的实验报告引言：信号与系统是电子工程、通信工程等领域中的重要基础学科，它研究的是信号的传输、处理和变换过程，以及系统对信号的响应和特性。
在本次实验中，我们将通过实际操作和数据分析，深入了解信号与系统的相关概念和实际应用。
实验一：信号的采集与重构在这个实验中，我们使用了示波器和函数发生器来采集和重构信号。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到示波器上进行观测。
通过调整函数发生器的频率和幅度，我们可以观察到信号的不同特性，比如频率、振幅和相位等。
然后，我们将示波器上的信号通过数据采集卡进行采集，并使用计算机软件对采集到的数据进行处理和重构。
通过对比原始信号和重构信号，我们可以验证信号的采集和重构过程是否准确。
实验二：信号的时域分析在这个实验中，我们使用了示波器和频谱分析仪来对信号进行时域分析。
首先，我们通过函数发生器产生了一个方波信号，并将其连接到示波器上进行观测。
通过调整函数发生器的频率和占空比，我们可以观察到方波信号的周期和占空比等特性。
然后，我们使用频谱分析仪对方波信号进行频谱分析，得到信号的频谱图。
通过分析频谱图，我们可以了解信号的频率成分和能量分布情况，进而对信号的特性进行深入研究。
实验三：系统的时域响应在这个实验中，我们使用了函数发生器、示波器和滤波器来研究系统的时域响应。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到滤波器上进行输入。
然后，我们通过示波器观测滤波器的输出信号，并记录下其时域波形。
通过改变滤波器的参数，比如截止频率和增益等，我们可以观察到系统对信号的响应和滤波效果。
通过对比输入信号和输出信号的波形，我们可以分析系统的时域特性和频率响应。
实验四：系统的频域响应在这个实验中，我们使用了函数发生器、示波器和频谱分析仪来研究系统的频域响应。
首先，我们通过函数发生器产生了一个正弦信号，并将其连接到系统中进行输入。
然后，我们通过示波器观测系统的输出信号，并记录下其时域波形。
信号与系统实验报告
信号与系统实验报告一、实验目的信号与系统是电子信息类专业的一门重要基础课程，通过实验可以更深入地理解信号与系统的基本概念和原理，掌握信号的分析与处理方法，提高实践动手能力和解决实际问题的能力。
本次实验的目的主要包括以下几个方面：1、熟悉信号的表示与运算，包括连续时间信号和离散时间信号。
2、掌握线性时不变系统的特性和分析方法。
3、学会使用实验设备和软件工具进行信号的产生、采集、分析和处理。
4、培养观察、分析和总结实验结果的能力，以及撰写实验报告的规范和能力。
二、实验设备与软件本次实验使用的设备和软件主要有：1、计算机一台2、 MATLAB 软件三、实验内容与步骤（一）连续时间信号的表示与运算1、生成常见的连续时间信号，如正弦信号、余弦信号、方波信号、三角波信号等。
在MATLAB 中，使用`sin`、｀cos`函数可以生成正弦和余弦信号，例如：｀t ＝ 0:001:10; y ＝ sin(2pit)； plot(t,y)；｀可以生成一个频率为 1Hz 的正弦信号。
使用`square`函数可以生成方波信号，｀sawtooth`函数可以生成三角波信号。
2、对连续时间信号进行基本运算，如加法、减法、乘法和微分、积分等。
信号的加法和减法可以直接将对应的函数相加或相减，例如：｀y1 ＝ sin(2pit)； y2 ＝ cos(2pit)； y ＝ y1 ＋ y2; plot(t,y)；｀实现了正弦信号和余弦信号的加法。
乘法运算可以通过相应的函数相乘实现。
微分和积分可以使用`diff`和`cumtrapz`函数来完成。
（二）离散时间信号的表示与运算1、生成常见的离散时间信号，如单位脉冲序列、单位阶跃序列、正弦序列等。
单位脉冲序列可以通过数组的定义来实现，例如：｀n ＝ 0:10; x ＝1,zeros(1,10)； stem(n,x)；｀单位阶跃序列可以通过逻辑判断来生成。
正弦序列使用`sin`函数结合离散时间变量生成。
信号与系统实验报告
信号与系统实验报告实验一，连续时间信号和离散时间信号的时域分析。
本实验旨在通过对连续时间信号和离散时间信号的时域分析，加深对信号与系统的理解。
首先我们将连续时间信号和离散时间信号分别进行采样和重构，然后进行时域分析，得出相应的结论。
实验步骤：1. 连续时间信号的采样和重构。
我们选取了一段正弦信号作为连续时间信号，通过模拟采样和重构的过程，我们得到了采样后的离散时间信号，并将其进行重构，得到了重构后的连续时间信号。
2. 离散时间信号的采样和重构。
同样地，我们选取了一段离散时间信号，进行了模拟采样和重构的过程，得到了采样后的离散时间信号，并将其进行重构，得到了重构后的离散时间信号。
实验结果与分析：1. 连续时间信号的时域分析。
通过对连续时间信号的采样和重构，我们发现在一定条件下，采样后的离散时间信号能够完美地重构成原始的连续时间信号。
这说明连续时间信号的信息是完整的，没有丢失。
2. 离散时间信号的时域分析。
对于离散时间信号的采样和重构，我们也得到了类似的结论，即在一定条件下，采样后的离散时间信号能够完美地重构成原始的离散时间信号。
结论与总结：通过本次实验，我们对连续时间信号和离散时间信号的时域分析有了更深入的了解。
我们明白了采样和重构的过程，并且得出了结论，在一定条件下，采样后的信号能够完美地重构成原始信号。
这对于我们理解信号与系统的基本原理具有重要的意义。
实验二，信号的傅里叶变换。
本实验旨在通过对信号的傅里叶变换，了解信号在频域上的特性，并掌握信号的频谱分析方法。
实验步骤：1. 连续时间信号的傅里叶变换。
我们选取了不同类型的连续时间信号，进行了傅里叶变换，观察并记录了其频谱特性。
2. 离散时间信号的傅里叶变换。
同样地，我们选取了不同类型的离散时间信号，进行了傅里叶变换，观察并记录了其频谱特性。
实验结果与分析：1. 连续时间信号的频谱分析。
通过对连续时间信号的傅里叶变换，我们发现不同类型的信号在频域上有着不同的频谱特性，有些信号的频谱集中在低频段，而有些信号的频谱集中在高频段。
信号与系统 实验报告
信号与系统实验报告信号与系统实验报告一、引言信号与系统是电子信息工程领域中的重要基础课程，通过实验可以加深对于信号与系统理论的理解和掌握。
本次实验旨在通过实际操作，验证信号与系统的基本原理和性质，并对实验结果进行分析和解释。
二、实验目的本次实验的主要目的是：1. 了解信号与系统的基本概念和性质；2. 掌握信号与系统的采样、重建、滤波等基本操作；3. 验证信号与系统的时域和频域特性。
三、实验仪器与原理1. 实验仪器本次实验所需的主要仪器有：信号发生器、示波器、计算机等。
其中，信号发生器用于产生不同类型的信号，示波器用于观测信号波形，计算机用于数据处理和分析。
2. 实验原理信号与系统的基本原理包括采样定理、重建定理、线性时不变系统等。
采样定理指出，对于带限信号，为了能够完全恢复原始信号，采样频率必须大于信号最高频率的两倍。
重建定理则是指出，通过理想低通滤波器可以将采样得到的离散信号重建为连续信号。
四、实验步骤与结果1. 采样与重建实验首先，将信号发生器输出的正弦信号连接到示波器上，观察信号的波形。
然后，将示波器的输出信号连接到计算机上，进行采样，并通过计算机对采样信号进行重建。
最后，将重建得到的信号与原始信号进行对比，分析重建误差。
实验结果显示，当采样频率满足采样定理时，重建误差较小，重建信号与原始信号基本一致。
而当采样频率不满足采样定理时，重建信号存在失真和混叠现象。
2. 系统特性实验接下来，通过调节示波器和信号发生器的参数，观察不同系统对信号的影响。
例如，将示波器设置为高通滤波器，通过改变截止频率，观察信号的低频衰减情况。
同样地，将示波器设置为低通滤波器，观察信号的高频衰减情况。
实验结果表明，不同系统对信号的频率特性有着明显的影响。
高通滤波器会使低频信号衰减，而低通滤波器则会使高频信号衰减。
通过调节滤波器的参数，可以实现对信号频率的选择性衰减。
五、实验分析与讨论通过本次实验，我们对信号与系统的基本原理和性质有了更深入的理解。
《信号与系统》实验报告
《信号与系统》实验报告目录一、实验概述 (2)1. 实验目的 (2)2. 实验原理 (3)3. 实验设备与工具 (4)二、实验内容与步骤 (5)1. 实验一 (6)1.1 实验目的 (7)1.2 实验原理 (7)1.3 实验内容与步骤 (8)1.4 实验结果与分析 (9)2. 实验二 (10)2.1 实验目的 (12)2.2 实验原理 (12)2.3 实验内容与步骤 (13)2.4 实验结果与分析 (14)3. 实验三 (15)3.1 实验目的 (16)3.2 实验原理 (16)3.3 实验内容与步骤 (17)3.4 实验结果与分析 (19)4. 实验四 (20)4.1 实验目的 (20)4.2 实验原理 (21)4.3 实验内容与步骤 (22)4.4 实验结果与分析 (22)三、实验总结与体会 (24)1. 实验成果总结 (25)2. 实验中的问题与解决方法 (26)3. 对信号与系统课程的理解与认识 (27)4. 对未来学习与研究的展望 (28)一、实验概述本实验主要围绕信号与系统的相关知识展开，旨在帮助学生更好地理解信号与系统的基本概念、性质和应用。
通过本实验，学生将能够掌握信号与系统的基本操作，如傅里叶变换、拉普拉斯变换等，并能够运用这些方法分析和处理实际问题。
本实验还将培养学生的动手能力和团队协作能力，使学生能够在实际工程中灵活运用所学知识。
本实验共分为五个子实验，分别是：信号的基本属性测量、信号的频谱分析、信号的时域分析、信号的频域分析以及信号的采样与重构。
每个子实验都有明确的目标和要求，学生需要根据实验要求完成相应的实验内容，并撰写实验报告。
在实验过程中，学生将通过理论学习和实际操作相结合的方式，逐步深入了解信号与系统的知识体系，提高自己的综合素质。
1. 实验目的本次实验旨在通过实践操作，使学生深入理解信号与系统的基本原理和概念。
通过具体的实验操作和数据分析，掌握信号与系统分析的基本方法，提高解决实际问题的能力。
信号与系统实验报告
信号与系统实验报告信号与系统实验报告引言信号与系统是电子与通信工程领域中的重要基础课程，通过实验可以更好地理解信号与系统的概念、特性和应用。
本实验报告旨在总结和分析在信号与系统实验中所获得的经验和结果，并对实验进行评估和展望。
实验一：信号的采集与重构本实验旨在通过采集模拟信号并进行数字化处理，了解信号采集与重构的原理和方法。
首先，我们使用示波器采集了一个正弦信号，并通过模数转换器将其转化为数字信号。
然后，我们利用数字信号处理软件对采集到的信号进行重构和分析。
实验结果表明，数字化处理使得信号的重构更加准确，同时也提供了更多的信号处理手段。
实验二：滤波器的设计与实现在本实验中，我们学习了滤波器的基本原理和设计方法。
通过使用滤波器，我们可以对信号进行频率选择性处理，滤除不需要的频率分量。
在实验中，我们设计了一个低通滤波器，并通过数字滤波器实现了对信号的滤波。
实验结果表明，滤波器能够有效地滤除高频噪声，提高信号的质量和可靠性。
实验三：系统的时域和频域响应本实验旨在研究系统的时域和频域响应特性。
我们通过输入不同频率和幅度的信号，观察系统的输出响应。
实验结果表明，系统的时域响应可以反映系统对输入信号的时域处理能力，而频域响应则可以反映系统对输入信号频率成分的处理能力。
通过分析系统的时域和频域响应，我们可以更好地理解系统的特性和性能。
实验四：信号的调制与解调在本实验中，我们学习了信号的调制与解调技术。
通过将低频信号调制到高频载波上，我们可以实现信号的传输和远距离通信。
实验中，我们使用调制器将音频信号调制到无线电频率上，并通过解调器将其解调回原始信号。
实验结果表明，调制与解调技术可以有效地实现信号的传输和处理，为通信系统的设计和实现提供了基础。
结论通过本次信号与系统实验，我们深入了解了信号的采集与重构、滤波器的设计与实现、系统的时域和频域响应以及信号的调制与解调等基本概念和方法。
实验结果表明，信号与系统理论与实践相结合，可以更好地理解和应用相关知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
西北工业大学《信号与系统》实验报告学院：软件与微电子学院学号：姓名：专业：软件工程实验时间：实验地点：指导教师：西北工业大学201 年9 月1.2离散时间正弦信号(a):clc;N=12;n=0:(2*N-1);i=1;for M=[4 5 7 10 15]x=sin(2*pi*M*n./N); figure(i)stem(n,x,'fill');i=i+1;end答：第一个信号的基波周期为3；第二个信号的基波周期为12；第三个信号的基波周期为12；第四个信号的基波周期为6。
由任意的整数M和N值，一般来说信号的基波周期为N/（M与N的最大公约数）(b):clc;n=1:8;i=1;for k=[1 2 4 6]x=sin(2*pi*k/5*n);subplot(2,2,i)stem(n,x,'fill') i=i+1;end答：图中有2个唯一的信号。
因为信号是离散的信号，而连续的余弦信号又为周期信号，因此当k值取值符合一定要求时，两个离散信号图形可能一模一样。
(c):考虑下面3个信号⎪⎭⎫⎝⎛+⎪⎭⎫⎝⎛=⎪⎭⎫⎝⎛+⎪⎭⎫⎝⎛=⎪⎭⎫⎝⎛+⎪⎭⎫⎝⎛=NnNnnxNnNnnxNnNnnx25sin32cos][3sin2cos2][3sin2cos][321ππππclc;N=6;subplot(311)n1=0:24;x1=cos(2*pi*n1./N)+sin(3*pi*n1./N);stem(n1,x1)subplot(312)n2=0:24;x2=2*cos(2*n2./N)+sin(3*n2./N);stem(n2,x2)subplot(313)n3=0:48;x3=cos(2*pi*n3./N)+3*sin(5*pi*n3./(2*N));stem(n3,x3)答：若2*pi/w0不是有理数，则该信号不是周期的。
(d)．在310≤≤n内画出下列信号：⎪⎭⎫⎝⎛⎪⎭⎫⎝⎛=⎪⎭⎫⎝⎛=⎪⎭⎫⎝⎛⎪⎭⎫⎝⎛=8cos4sin][4cos][4cos4sin][3221nnnxnnxnnnxπππππ每个信号的基波周期是什么？对于这3个信号不依赖MATLAB如何确定基波周期？答：第一个信号的基波周期是 4，第二个信号的基波周期是4，第三个信号周期为32。
(e)．考虑上面3和4中已画出的信号。
两个周期信号的相加必定还是周期信号吗？清说明你的理由？clc;n=0:31;x1=sin(pi*n./4).*cos(pi*n./4);x2=(cos(pi*n./4)).^2;x3=sin(pi*n./4).*cos(pi*n./8);subplot(311)stem(n,x1)subplot(312)stem(n,x2)subplot(313)stem(n,x3)答：若两个相加信号的周期不一样，那么相加后的结果可能不在按规律重复，得到的信号也就不是周期信号。
1.3离散时间信号时间变量的变换(a):clc;n=-3:7;x=zeros(1,11);x(4)=2;x(6)=1;x(7)=-1;x(8)=3;stem(n,x);(b):定义MATLAB 向量y1~y4，来表示下列离散时间信号：]1[][][][]1[][]2[][4321+-=-=+=-=n x n y n x n y n x n y n x n y为此，clc;x=zeros(1,11)x(4)=2x(6)=1x(7)=-1x(8)=3n=-3:7n1=n-2n2=n+1n3=-nn4=-n+1y1=xy2=xy3=xy4=xy1 =Columns 1 through 100 0 0 2 0 1 -1 3 0 0Column 11n4=-n+1;y1=x;y2=x;y3=x;y4=x;subplot(2,2,1)stem(n1,y1);title('y1')subplot(2,2,4)stem(n4,y4);title('y2')subplot(2,2,2)stem(n2,y2);title('y3')subplot(2,2,3)stem(n3,y3);title('y4')1.4离散时间系统的性质(a):系统()][2sin ][n x n y π=不是线性的。
利用信号][][1n n x δ=和][2][2n n x δ=来证明该系统是如何违反线性性质的。
答：当n=0时，若输入 ][][1n n x δ=，则x1(0) =1,y10)=1;若 ][2][2n n x δ=，则x2(0)=2，y2(0)=sin(pi/4)=2/2, 结果不等于 2倍y1(0),因此是非线形的。
(b):中等题答：y[n]=x[n]+x[n+1]=u[n]+u[n+1],当n=-1时，y[-1]=u[-1]+u[0]=1,即当n<0时，存在y(n)不等于0，因此系统]1[][][++=n x n x n y 不是因果的。
if n==1y(n)=a*yn1*x(n)else y(n)=a*y(n-1)+x(n)endend(b)．假设0]1[,1=-=y a ，而且仅关心300≤≤n 内的输出。
利用这个函数计算][][1n n x δ=和][][2n u n x =时的响应，用stem 画出每个响应。
clc;a=1;yn1=-1;for n=0:30x2(n+1)=1;if n==0x1(n+1)=1;else x1(n+1)=0;endendy1=diffeqn(a,x1,yn1)y2=diffeqn(a,x2,yn1)n=[0:30];subplot(211)stem(n,y1,'fill');title('y1');subplot(212)stem(n,y2,'fill');title('y2');(c)．clc;a=1;yn1=-1;for n=0:30x2(n+1)=1;x1(n+1)=1;endy1=diffeqn(a,x1,yn1)y2=diffeqn(a,x2,yn1)n=[0:30];subplot(311)stem(n,y1)title('y1');subplot(312)stem(n,y2)title('y2');subplot(313)stem(n,2*y1-y2)title('2*y1-y2');答：此系统为非因果，有初始储能，因此虽然系统方程的是一线性差分方程，但这个差不恒为零。
(d)．clc;a=1/2;yn1=0;yn2=-1;for n=0:30x(n+1)=1;endy1=diffeqn(a,x,yn1);y2=diffeqn(a,x,yn1);n=[0:30];subplot(211)stem(n,y1);axis([0 30 -0.5 2.5]);title('y1');subplot(212)stem(n,y2);axis([0 30 -0.5 2.5]);title('y2');五、实验分析与讨论实验心得：通过本次实验，我主要有以下收获：熟悉了MATLAB的基本操作和使用方法；熟悉和掌握了常用信号的MATLAB 函数；掌握了连续时间信号的产生；掌握了将非周期信号经周期延拓形成周期信号的方法；熟悉了信号的基本运算方法。
常见离散时间信号与系统在MATLAB是冲击信号，利用MATLAB的数值计算特点，用它来分析离散时间信号与系统是非常方便和形象，也有利于对对理论知识的理解。
教师评语：签名：日期：成绩：。
