YYJ-100型油压机一.主要技术参数1.公称压力: 80T2.工作台长度: 1500mm3.工作台宽度: 170mm4.工作台宽度: 300mm5.最大密封高度: 390mm6.执行机构行程速度: 空程26mm/s 工作行程2 mm/s 回程51 mm/s7.电动机：Y100L1-4 2.2Kw 1420r/minY100L2-4 3Kw 1420r/min8.油泵: YB1-32 6.3MPa 45l/min2.5MCY14-1B 32 MPa3.5 l/min9.油缸: 内径200 mm 外径140mm10.液压系统最高工作压力: 32Mp11.外形尺寸: 长1500mm 宽1240mm 高2043mm二..液压系统图系统说明高低压泵：液压泵（5）-低压大流量轴向柱塞泵（4）-高压小流量执行机构：工进（速度可调）-慢速工进加压-快速回退（与电压系统配合，快速回退），又可分人工和自动两种情况。

接通电源，启动电机，各执行动作完成如下：1.）工进：踏下下行脚踏开关后，电液换向阀（9）中的电磁先导阀1DT通电，压力油通过电液换向阀（9）自身控制油路推动主滑阀向右移动，此时，压力油经电液换向阀（9）进入油缸（11）上腔，执行机构向下移动，下行速度可通过调节单向节流阀（10）来控制.2.）慢速工进：加压，当执行机构向下移动接触到工件时，系统压力开始上升，当系统压力超过卸荷溢流阀（7）预先调定的压力后，低压泵（5）卸荷，，工压泵4继续工作，压力继续上升，当压力达到溢流阀8预先调定的压力后，高压泵卸荷，松开下行脚踏开关后，电液换向阀9的主滑阀2到中位，执行机构保持高压，而系统压力迅速下降，两个泵都停止卸荷，两个泵的压力油都经电液换向阀9回到油箱。

3.）快速回退：踏下上行脚踏开关后，电液换向阀9的主滑阀向左移动，，两个泵的压力油经电液换向阀9和单向节流阀10进入油缸下腔，执行机构快速回退，回油通过电液换向阀9流回油箱。

典型液压传动系统PPT课件

•25
是液压泵→顺序阀7→上液压缸换向阀6(中位)→下液压缸换向阀14(中位)→油箱。
４. 快速返回：时间继电器延时到时后，保压结束，电磁铁2YA通电，先导阀5右位接入系统，释压阀8使上液压缸换向阀6也以右位接入系统(下文说明)。这时，液控单向阀12被打开，上液压缸快速返回。
进油路：液压泵→顺序阀7→上液压缸换向阀6(右位)→液控单向阀11→ 上液压缸下腔；
１. 系统使用一个高压轴向柱塞式变量泵供油，系统压力由远程调压阀3调定。
２.系统中的顺序阀7规定了液压泵必须在2.5MPa的压力下卸荷，从而使控制油
路能确保具有一定的控制压力。
３.系统中采用了专用的QFl型释压阀来实现上滑块快速返回时上缸换向阀的换
向，保证液压机动作平稳，不会在换向时产生液压冲击和噪声。
工作进给速度范围为 6.6mm/min～660mm/min 最大快进速度为7300mm/min 最大推力为45kN
•1
•2
二、 YT 4543型动力滑台液压系统工作原理
动画演示
•3
•4
•5
•6
•7
•8
•9
元件1 为限压式变量叶片泵，供油
压力不大于6.3MPa，和调速阀一
起组成容积节流调速回路。
动画演示 •22
一、 YB 32―200型液压机的液压系统
•23
•24
液压机上滑块的工作原理
１.快速下行：电磁铁1YA通电，先导阀5和上缸主换向阀6左位接入系统，液控单向阀11被打开，上液压缸快速下行。
进油路：液压泵→顺序阀7→上缸换向阀6(左位)→单向阀10→上液压缸上腔；回油路：上液压缸下腔→液控单向阀11→上缸换向阀6(左位)→下缸换向阀
7. 机床的润滑

压力机液压系统

压力机液压系统院系：工业中心班级：106001班学号：100203120姓名：王永安压力机液压系统（一）、压力机简介压力机是一种结构精巧的通用性压力机。

具有用途广泛，生产效率高等特点，压力机可广泛应用于切断、冲孔、落料、弯曲、铆合和成形等工艺。

通过对金属坯件施加强大的压力使金属发生塑性变形和断裂来加工成零件。

机械压力机工作时由电动机通过三角皮带驱动大皮带轮(通常兼作飞轮)，经过齿轮副和离合器带动曲柄滑块机构，使滑块和凸模直线下行.压力机是锻压、冲压、冷挤、校直、弯曲、粉末冶金、成形、打包等工艺中广泛应用的压力加工机械，是最早应用液压传动的机械之一。

压力机的类型很多，其中以四柱式液压机最为典型。

主机为三梁四柱式结构，上滑块由四柱导向、上液压缸驱动，实现“快速下行→慢速加压→保压延时→快速回程→原位停止”的动作循环。

下液压缸布置在工作台中间孔内，驱动下滑块实现“向上顶出→向下退回”或“浮动压边下行→停止→顶出”的动作循环。

压力机液压系统以压力控制为主，系统压力高，流量大，功率大，尤其要注意如何提高系统效率和防止产生液压冲击。

机械原理:压力机通常由电动机通过摩擦盘带动飞轮轮缘而使飞轮旋转，所以这种压力机又称摩擦压力机，中国最大的摩擦压力机为25兆牛。

更大规格的压力机用液压系统驱动飞轮，称为液压螺旋压力机，最大规格的有125兆牛。

后来又出现用电机直接驱动飞轮的电动压力机，它的结构紧凑，传动环节少，由于换向频繁，对控制电器要求较高，并需要特殊电机。

旋压力机无固定下死点，对较大的模锻件，可以多次打击成形，可以进行单打、连打和寸动。

打击力与工件的变形量有关，变形大时打击力小，变形小（如冷击）时打击力大。

在这些方面，它与锻锤相似。

但它的滑块速度低（约0.5米/秒，仅为锻锤的1/10），打击力通过机架封闭，故工作平稳，振动比锻锤小得多，不需要很大的基础。

压力机装有打滑保险机构，将最大打击力限制在公称压力的2倍以内，以保护设备安全。

压力机液压系统

阀芯，使主缸上腔油液经此
卸载阀芯开口泄回上位油箱，压力逐渐降低。
– 当主缸上腔压力泄到一定值后，阀12 回到下位，阀11关闭，泵1 压力升高，阀14完全打开，此时进油路：泵1 －阀6左位－阀9－主缸下腔。回油路：主缸上腔－阀14－上位油箱15。实现主缸快速回程。
6、主缸原位停止
– 当主缸滑块上升至触动行程开关1S，2Y失电，阀6 处于中位，液控单向阀9将主缸下腔封闭，主缸原位停止不动。泵1 输出油液经阀6、21中位卸载。
下压时下缸活塞被迫随之下行，下缸下腔油液经节流器19 和背压阀20 回油箱，使下缸下腔保持所需的压边压力，调整阀20 即可改变浮动压边压力。下缸上腔则经阀21中位从油箱补油。溢流阀18 为下缸下腔安全阀。
通用液压机液压系统特点
1、系统采用高压、大流量恒功率变量泵供油和利用上滑块自重加速、充液阀14 补油的快速运动回路，功率利用合理。
于右位，控制油经阀8 使液控单向阀9 开启。
▪ 进油路：泵1－阀6右位－阀
13－主缸上腔。
▪ 回油路：主缸下腔－阀9－阀
6右位－阀21中位－油箱。
▪ 主缸滑块在自重作用下迅速
下降，泵1 虽处于最大流量状态，仍不能满足其需要，因此主缸上腔形成负压，上位油箱15 的油液经充液阀14 进入主缸上腔。
4、保压当主缸上腔压力达到预定值时，压力继电器7发信号，使1Y失电，阀6回中位，主缸上下腔封闭，单向阀13 和充液阀 14 的锥面保证了良好的密封性，使主缸保压。保压时间由时间
继电器调整。保压期间，泵经阀6、21的中位卸载。
5、泄压，主缸回程
– 保压结束，时间继电器发出信号，2Y 得电，阀6 处于左位。由于主缸上腔压力很高，液动滑阀12 处于上位，压力油使外控顺序阀11 开启，泵 1输出油液经阀11 回油箱。泵1 在低压下工作，此压力不足以打开充液阀14 的主阀芯，而是先打开该阀的卸载

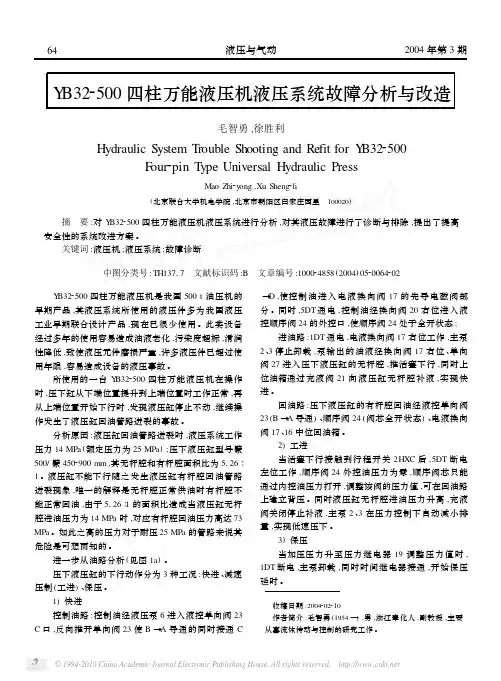

YB32_500四柱万能液压机液压系统故障分析与改造
