攀枝花学院学生课程设计说明书题目：液压传动课程设计——小型液压机液压系统设计学生姓名：学号：所在院系：机电工程学院专业：机械设计制造及其自动化班级：指导教师：职称：攀枝花学院教务处制攀枝花学院本科学生课程设计任务书注：任务书由指导教师填写。
摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。
液压传动系统的设计在现代机械的设计工作中占有重要的地位。
液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。
本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。
确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。
关键词：液压机、课程设计、液压传动系统设计AbstractHydraulic machine is a kind of static pressure to the processing of metal, plastic, rubber, the powder product of machinery, in many industrial department a wide range of applications. The design of the hydraulic drive system in modern mechanical design work occupies an important position. Transmission fluid is the liquid medium for the work carried out energy transfer and control of a transmission system.This paper using hydraulic transmission to the basic principle of drawing up a reasonable hydraulic system map ,and then after necessary calculation to determine the liquid pressure system parameters , Then according to the parameters to choose hydraulic components specification. To ensure the realization of the fast down, slow pressure, pressure maintaining, rapid return, stop work cycle.Key words:hydraulic machine, course design, hydraulic transmission system design.目录摘要 (I)Abstract (II)1 任务分析 (1)1.1技术要求 (1)1.2任务分析 (1)2 方案的确定 (2)2.1运动情况分析 (2)3 工况分析 (3)3.1工作负载 (3)3.2 摩擦负载 (3)3.3 惯性负载 (3)3.4 自重 (3)3.5 液压缸在各工作阶段的负载值 (3)4 负载图和速度图 (5)5 液压缸主要参数的确定 (6)5.1 液压缸主要尺寸的确定 (6)5.2 计算在各工作阶段液压缸所需的流量 (6)6 液压系统图 (9)6.1 液压系统图分析 (9)6.2 液压系统原理图 (9)7 液压元件的选择 (11)7.1液压泵的选择 (11)7.2 阀类元件及辅助元件 (11)7.3油箱的容积计算 (12)8 液压系统性能的运算 (13)8.1 压力损失和调定压力的确定 (13)8.2 油液温升的计算 (14)8.3 散热量的计算 (15)结论 (17)参考文献 (18)1 任务分析1.1技术要求设计一台小型液压压力机的液压系统，要求实现快速空程下行—慢速加压—保压—快速回程—停止的工作循环，快速往返速度为V=5.6 m/min，加压速度1V=70mm/min,其往复运动和加速（减速）时间t=0.02s，压制力为320000N，运2动部件总重为40000N,工作行程400mm,（快进380mm，工进20mm）,静摩擦系数fs=0.2，动摩擦系数fd=0.1油缸垂直安装，设计该压力机的液压系统传动。
小型液压机的液压系统设计
小型液压机的液压系统设计【摘要】小型液压机在工厂中应用的越来越广泛，液压机的液压系统的设计一直是企业的技术难题，针对这一问题，本文给出了一种小型液压机液压系统的设计方案。
【关键词】小型液压机系统设计1 工况图根据实际工作过程确定液压机工作循环是快速下行→慢速加压→快速返回→停止。
2 液压系统原理图根据工况图设计的小型液压机的液压系统原理图如下：本系统采用双泵供油方式，在快进和快退工况双泵同时向系统供油，液压缸高速运动，提高工作效率。
在烤锅盖压制时低压大泵卸荷高压小泵向系统供油，液压缸处于低速大输出力工作状态。
同时该系统具备短时保压功能，从而确保烤锅盖成型质量。
设计压制力30t，压制速度约5mm/s，快进速度为压制速度的4倍。
3 液压缸参数确定3.1 液压缸缸径确定3.2 液压缸活塞杆杆径确定压力机使用：可选速比为2；则由并由液压缸活塞杆外径系列可得液压缸活塞杆杆径为：d=110mm；D-液压缸缸径d-活塞杆杆径3.3 验算系统压力4 小泵排量确定确定系统驱动动力为三相异步交流电动机，转速为1400r/min；由液压缸压装工作速度5mm/s得工进时所需流量Q1为：泵每秒钟转数：1400/60=23.33r/s；则泵理论排量为：100.48/23.33=4.3ml/r；由泵的排量系列选择泵的排量为5ml/r。
小泵的负荷较大，可选柱塞泵。
5 大泵排量确定由快速下行速度应为工作速度的4倍，的大泵的排量应为小泵的3倍，按照3倍关系并根据泵的排量系列选择大泵排量为16ml/r。
低压大泵负荷较小，为节约成本可选择齿轮泵。
此系统工作泵为齿轮泵+柱塞泵的双联泵。
系统工作液压缸速度验算：工进速度：5×1400×1000/60÷[（π×1602）/4]≈5.8mm/s；符合要求。
快进速度：21×1400×1000/60÷[（π×1602）/4]≈24.4mm/s；符合要求。
200T液压机液压系统设计
摘要本设计为200T液压机液压系统。
液压系统主要由主缸运动、顶出缸运动等组成。
本文重点介绍了液压系统的设计。
通过具体的参数计算及工况分析，制定总体的控制方案。
经方案对比之后，拟定液压控制系统原理图。
液压系统选用插装阀集成控制系统，插装阀集成控制系统具有密封性好，通流能力大，压力损失小等特点。
为解决主缸快进时供油不足的问题，主机顶部设置补油油箱进行补油。
主缸的速度换接与安全行程限制通过行程开关来控制；为了保证工件的成型质量，液压系统中设置保压回路，通过保压使工件稳定成型；为了防止产生液压冲击，系统中设有泄压回路，确保设备安全稳定的工作；本系统应用的电气控制系统，便于对系统进行控制，可以实现半自动控制，可以实现过载保护，保证系统正常运行。
此外，本文对液压站进行了总体布局设计，对重要液压元件进行了结构、外形、工艺设计。
通过液压系统压力损失和温升的验算，本文液压系统的设计可以满足压力机顺序循环的动作要求，能够实现塑性材料的锻压、冲压、冷挤、校直、弯曲等成型加工工艺。
关键词：液压系统；液压机；毕业设计AbstractThis paper design for the bolster press of hydraulic machines. Mainframe mainly by the motion of master cylinder and the motion of cylinder head out of components etc. This paper focuses on the hydraulic system design.Through specific parameters and hydraulic mechanic situation analyzes, formulation of a master control program. By contrast,developed hydraulic control system diagram. Hydraulic systems use cartridge valve integrated control system,integrated cartridge valve control system has good sealing, flow capacity, small pressure loss characteristics etc.To solve the master cylinder express entered the shortage of oil supply in the top of the mainframe installed oil tank. Master cylinder for the speed of access restrictions and security through the trip exchanging to control switches. To ensure the quality of the work-piece molding, in the hydraulic system installed packing loop through packing work-piece stability molding; To prevent hydraulic shocks, pressure relief system with a loop to ensure that this equipment can be a safe and stable work. This system applicate electricity control system, to facilitate the system of control, we can achieve semi-automatic control and achieve overload protection, ensure normal operation system. In addition, the paper hydraulic station on the overall layout of the key components of the hydraulic structure、shape、technique for a specific design.By the loss of hydraulic system pressure and temperature checked. Hydraulic system is designed to meet the hydraulic action sequence and cycle requirements can be achieved by forging plastic materials, stamping, cold extrusion, straightening,bending, and other molding processes.KeyWords: hydraulic system, bolster press, graduation design目录摘要..................................................................................................................................................... Abstract (I)1 绪论 01.1 液压传动系统概况 01.1.1 液压传动技术的发展与研究动向 01.1.2 我国液压系统的发展历程 (1)1.1.3 液压传动技术的应用 (2)1.2 液压机的概况 (2)1.3 液压机的发展 (3)2 200T液压机液压系统设计 (5)2.1 液压系统设计要求 (5)2.1.1 液压机负载确定 (5)2.1.2 液压机主机工艺过程分析 (5)2.1.3 液压系统设计参数 (5)2.2 液压系统设计 (5)2.2.1 液压机主缸工况分析 (5)2.2.2 液压机顶出缸工况分析 (8)2.3 液压系统原理图拟定 (10)2.3.1 液压系统供油方式及调速回路选择 (10)2.3.2 液压系统速度换接方式的选择 (11)2.3.3 液压控制系统原理图 (11)2.3.4 液压系统控制过程分析 (12)2.3.5 液压机执行部件动作过程分析 (13)2.4 液压系统基本参数计算 (15)2.4.1 液压缸基本尺寸计算 (15)2.4.2 液压系统流量计算 (17)2.4.3 电动机的选择 (19)2.4.4 液压元件的选择 (21)2.5 液压系统零部件设计 (22)2.5.1 液压机主缸设计 (22)2.5.2 液压机顶出缸设计 (27)2.5.3 液压油管选择 (29)2.5.4 液压油箱设计 (31)2.6 液压系统安全稳定性验算 (32)2.6.1 液压系统压力损失验算 (32)2.6.2 液压系统温升验算 (36)3 200T液压机电气系统设计 (38)3.1 电气控制概述 (38)3.2 液压机电气控制方案设计 (38)3.2.1 液压机电气控制方式选择 (38)3.2.2 电气控制要求与总体控制方案 (38)3.3 液压机电气控制电路设计 (39)3.3.1 液压机主电路设计 (39)3.3.2 液压机控制电路设计 (39)3.3.3 电气控制过程分析 (40)结论 (42)参考文献 (43)致谢 (44)附录A 液压机使用说明书 (45)1 绪论1.1液压传动系统概况1.1.1液压传动技术的发展与研究动向液压传动是一种以液体作为工作介质，以静压和流量作为主要特性参数进行能量转换传递和分配的技术手段。
压力机液压系统的设计给定参数表
压力机液压系统的设计给定参数表一、设计背景压力机是一种常用的工业设备，广泛应用于各个行业，包括汽车制造、金属加工、塑料成型等领域。
液压系统是压力机的核心部件之一，其设计参数的选择对于压力机的性能和工作效率具有重要影响。
本文将针对压力机液压系统的设计给定参数进行详细阐述。
二、设计参数表根据压力机液压系统的设计要求，下面是一份常见的设计参数表：1. 工作压力：设计压力是指液压系统在正常工作条件下所需要的最大压力。
该参数取决于压力机的工作负荷和加工要求，一般在设计过程中可以根据经验值进行选择。
2. 油缸直径：油缸直径是指液压缸内部的有效工作直径。
该参数对于压力机的工作力和稳定性具有重要影响，一般需要根据工作负荷和工作速度进行合理选择。
3. 油缸行程：油缸行程是指油缸从一个极限位置到另一个极限位置的总位移。
该参数直接决定了压力机的工作范围和工作效率，一般需要根据加工要求和工作空间进行合理选择。
4. 油泵流量：油泵流量是指液压系统每单位时间内输送的液压油的体积。
该参数决定了液压系统的工作速度和响应能力，一般需要根据工作负荷和工作速度进行合理选择。
5. 油泵功率：油泵功率是指液压泵所需要的输入功率。
该参数取决于液压系统的工作压力和流量，一般需要根据系统的实际工作条件进行合理选择。
6. 油液粘度：油液粘度是指液压系统所使用的液压油的黏度。
该参数对于液压系统的摩擦损失和工作效率具有重要影响，一般需要根据工作温度和工作条件进行合理选择。
7. 油液温度：油液温度是指液压系统工作时液压油的温度。
该参数对于液压系统的稳定性和寿命具有重要影响，一般需要根据工作环境和工作条件进行合理选择。
8. 控制方式：控制方式是指液压系统的控制方式，包括手动控制、自动控制、电子控制等。
该参数取决于压力机的工作要求和操作方式，一般需要根据实际情况进行选择。
以上是压力机液压系统设计给定参数表的一些常见内容，这些参数的选择将直接影响到液压系统的性能和工作效率。
小型液压机液压系统设计

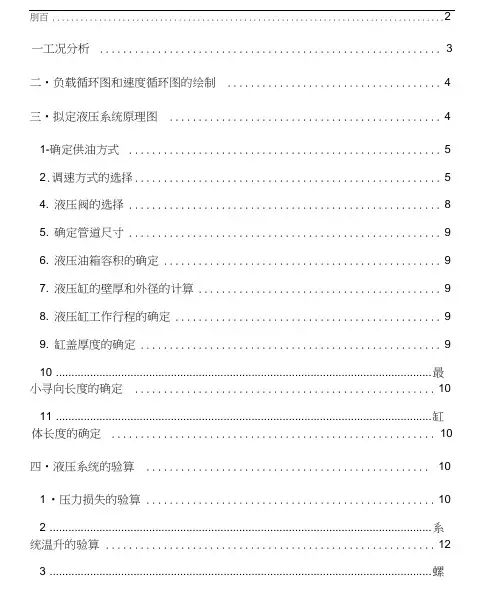

刖百 (2)一工况分析 (3)二•负载循环图和速度循环图的绘制 (4)三•拟定液压系统原理图 (4)1-确定供油方式 (5)2.调速方式的选择 (5)4. 液压阀的选择 (8)5. 确定管道尺寸 (9)6. 液压油箱容积的确定 (9)7. 液压缸的壁厚和外径的计算 (9)8. 液压缸工作行程的确定 (9)9. 缸盖厚度的确定 (9)10 ......................................................................................................................... 最小寻向长度的确定 . (10)11 ......................................................................................................................... 缸体长度的确定.. (10)四•液压系统的验算 (10)1 •压力损失的验算 (10)2 ........................................................................................................................... 系统温升的验算 (12)3 ........................................................................................................................... 螺栓校核 (13)五•参考文献14作为现代机械设备实现传动与控制的重要技术手段，液压技术在国民经济各领域得到了广泛的应用。
液压压力机是压缩成型和压注成型的主要设备，适用于可塑性材料的压制工艺。
液压系统设计方法
液压系统设计方法液压系统是液压机械的一个组成部分，液压系统的设计要同主机的总体设计同时进行。
着手设计时，必须从实际情况出发，有机地结合各种传动形式，充分发挥液压传动的优点，力求设计出结构简单、工作可靠、成本低、效率高、操作简单、维修方便的液压传动系统。
液压系统的设计步骤液压系统的设计步骤并无严格的顺序，各步骤间往往要相互穿插进行。
一般来说，在明确设计要求之后，大致按如下步骤进行。
⑴确定液压执行元件的形式；⑵进行工况分析，确定系统的主要参数；⑶制定基本方案，拟定液压系统原理图；⑷选择液压元件；⑸液压系统的性能验算：⑹绘制工作图，编制技术文件。
1.明确设计要求设计要求是进行每项工程设计的依据。
在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
⑴主机的概况：用途、性能、工艺流程、作业环境、总体布局等；⑵液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；⑶液压驱动机构的运动形式，运动速度；⑷各动作机构的载荷大小及其性质；⑸对调速范围、运动平稳性、转换精度等性能方面的要求；⑹自动化程度、操作控制方式的要求；⑺对防尘、防爆、防寒、噪声、安全可靠性的要求；⑻对效率、成本等方面的要求。
2.进行工况分析、确定液压系统的主要参数通过工况分析，可以看出液压执行元件在工作过程中速度和载荷变化情况，为确定系统及各执行元件的参数提供依据。
液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。
压力决定于外载荷。
流量取决于液压执行元件的运动速度和结构尺寸。
2.1载荷的组成和计算2.1.1液压缸的载荷组成与计算图1表示一个以液压缸为执行元件的液压系统计算简图。
各有关参数已标注在图上，其中F W是作用在活塞杆上的外部载荷。
F m是活塞与缸壁以及活塞杆与导向套之间的密封阻力。
作用在活塞杆上的外部载荷包括工作载荷F g，导轨的摩擦力F f和由于速度变化而产生的惯性力F a。
小型液压机液压系统设计3
兰州交通大学博文学院毕业设计说明书题目：小型液压机液压系统设计学号:系别：机电工程系专业：机械设计制造及其自动化班级：12级机机制（6）班指导教师：惠振亮年月日兰州交通大学博文学院毕业设计设计任务书题目小型液压机液压系统设计1、课程设计的目的学生在完成《液压传动与控制》课程学习的基础上，运用所学的液压基本知识，根据液压元件，各种液压回路的基本原理，独立完成液压回路设计任务；从而使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。
能够对学生起到加深液压传动理论的掌握和强化实际应用能力的锻炼。
2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等）设计一台小型液压机的液压系统，要求实现快速空程下行——慢速加压——保压——快速回程——停止的工作循环。
快速往返速度为3m/min，加压速度为40～250mm／min，压制力为200kN，运动部件总重量为20kN。
3、主要参考文献[1] 成大先. 机械设计手册[M]。
北京：化学工业出版社，2004.[2] 李壮云. 中国机械设计大典[M]。
南昌:：江西科学技术出版社，2002.1[3] 王文斌. 机械设计手册[M] 。
北京：机械工业出版社，2004.8[4] 雷天觉. 液压工程手册。
北京。
机械工业出版社。
1990摘要液压机是一种用静压来加工金属、塑料、橡胶、粉末制品的机械，在许多工业部门得到了广泛的应用。
液压传动系统的设计在现代机械的设计工作中占有重要的地位。
液体传动是以液体为工作介质进行能量传递和控制的一种传动系统。
本文利用液压传动的基本原理，拟定出合理的液压传动系统图，再经过必要的计算来确定液压系统的参数，然后按照这些参数来选用液压元件的规格。
确保其实现快速下行、慢速加压、保压、快速回程、停止的工作循环。
关键词：液压机、课程设计、液压传动系统设计目录摘要..............................................................................................................................1 任务分析 01.1技术要求 01.2任务分析 02 方案的确定 (1)2.1运动情况分析 (1)3 工况分析 (2)3.1工作负载 (2)3.2 摩擦负载 (2)其中液压缸3.3 惯性负载 (2)3.4 自重 (2)3.5 液压缸在各工作阶段的负载值 (2)4 负载图和速度图 (3)5 液压缸主要参数的确定 (4)5.1 液压缸主要尺寸的确定 (4)5.2 计算在各工作阶段液压缸所需的流量 (5)6 液压系统图 (6)6.1 液压系统图分析 (6)6.2 液压系统原理图 (7)7 液压元件的选择 (9)7.1液压泵的选择 (9)7.2 阀类元件及辅助元件 (9)7.3油箱的容积计算 (10)8 液压系统性能的运算 (10)8.1 压力损失和调定压力的确定 (10)8.2 油液温升的计算 (12)8.3 散热量的计算 (13)结论 (14)参考文献...................................................................................... 错误！未定义书签。
压力机液压缸的设计
浅议压力机液压缸的设计摘要：随着社会经济的飞速发展，产品技术也正随着社会市场的需求不断的改变。
对于压力机液压缸而言，它目前应用比较广泛，是制成品的成型设备的一种，从第二次工业革命以来，它被广泛的应用于各行各业中，推动国民经济的发展。
同时压力机是一般的压缩成型或者压注成型的一个非常重要的设备，一般应用于可塑性的材料的具体压制的工艺中，例如冲压翻边等，在此基础上，也能够进行校正、砂轮成型以及冷挤的金属零件上的成型。
本文依据相关理论，从学生常见的小型压力机中的具体特点、用途等方面说起，并科学合理运用液压传动中的一些原理的在此基础上设置一些必要的参数，而后依据这些参数所得到的计算结果对本文设计中所选择使用的液缸零部件中的规格、尺寸，实施有针对性、系统性的设计，并结合实际情形，总结这次设计的结果。
关键词：工业革命；成型设备；设计结果；金属零件；压力机液压缸；中图分类号： tb935本文选用小型压力机，由于这种机械的液压系统呈现一个长方形，外形相对比较新颖美观，并且其动力系统全部是应用液压系统，结构相对简单，并且比较紧凑、动作也比较灵敏与可靠。
这种机械还设有手动的开关，可实现半自动工艺动作的循环。
目前，这些在实际实务中应用比较广泛，值得探讨。
1.液压机的液压的概述液压机是制品成型生产中应用最广的设备之一，自19世纪问世以来发展很快，液压机在工作中的广泛适应性，使其在国民经济各部门获得了广泛的应用。
由于液压机的液压系统和整机结构方面，已经比较成熟，目前国内外液压机的发展不仅体现在控制系统方面，也主要表现在高速化、高效化、低能耗；机电液一体化，以充分合理利用机械和电子的先进技术促进整个液压系统的完善；自动化、智能化，实现对系统的自动诊断和调整，具有故障预处理功能；液压元件集成化、标准化，以有效防止泄露和污染等四个方面。
目前，我国的液压件已从低压到高压形成系列，并生产出许多新型元件，如插装式锥阀、电液比例阀、电液伺服阀、电液数字控制阀等。
简易压力机的设计
图 １ 槽 帮 钢 简 图
时 ，＿ 件 所弯 的角 度 由于 金 属 弹性 变 形 的 恢 复 而略 ［
有增 加 。在 凹模 的 低 谷 处 ，装 有 ４根 弹簧 ， 目的 是
二 、 结 构 设 计
该 简 易 压力 机 主要 由机 架 、油 缸 、液 压 传 动 系 统 和 电器控 制 系 统 等 组 成 。其 中机 架 结 构 简 图如 图 ２ 示 ，主要 由上模 板 １ 所 、下 模 板 ９ 凸模 ２ 、 、凹模
维普资讯
锻 压技 术
２０ 年 ０２
第 ２期
高 能 螺 旋 压 力 机 离 合 器 功 能 分 析
【 ｊ 东入学 料 程 院 （５［ ］ 郝 滨海 ． ２０６ ） ） 张 勇 夏 思淝
摘要
对高 能 螺旋 力机 离合 器 的功 能 进 行 了分 析 ，基 于计 算机 模 拟 的结 果 ，指 出 ＪＪ 结 构 ｔ 离合 器 计 算 机模 拟 功 能分 析
该 简 易 压力 机 主 要 工 作 部 分 是 精 密 配 合 的 凸模 和 凹模 ，由导 套 和 导 柱 的导 向 定 位 ，使 凸 模 能 够 准 确地 压入 凹模 。在 设 计 该 模 具 时 ，考 虑 到 回 弹 的影 响 ，使模 具 的弯 曲 角 比 工 件 所 弯 的 角 度 略 小 一 些 ，
Ｓ ａ ｄ ｎ ｉｅｓｔ ｈ ｎ ｏ ｇ Ｕｎｖ ｒｉ ｙ，Ｍ ａｅ ｉｌＳ ｉｎ ｅ ＆ Ｅｎ ｉｅ ｒ ｇ Ｉ ｓｉ ｔ Ｈａ ｎ ａ Ｚｈ ｎ ｙ ｎ Ｘｉｓｆｉ ｔｒａ ｃｅ ｃ ｇｎ ｅ ｉ ｎ ｔｔ ｅ ｎ ｕ ｏＢｉｈ ｉ ａｇ ｏ ｇ ａ ｉｅ
所存 在 的 问题 ，对 该机 型 的改 进设 计 和合 理 使用 有 一定 的意 义 。 关键 词 高能 螺旋 压 力机
液压压力机液压课程设计说明书
目录一、任务书 (3)二、指导教师评阅表 (4)三、设计内容 (5)（一） (5)（二） (6)（三） (13)（四） (19)（五） (23)（六） (25)四、设计小结 (26)五、参考资料 (27)蚌埠学院本科课程设计评阅表机械与电子工程系2011级机械设计制造及自动化专业（班级）：11机制 1 班学生姓名孙明祥学号51101014017课题名称液压压力机指导教师评语：指导教师（签名）：2014年月日评定成绩（一）压力机液压系统工况液压机技术参数：（1）主液压缸（a）负载制力压：压制时工作负载可区分为两个阶段。
第一阶段负载力缓慢地线性增加，达到最大压制力的10%左右，其上升规律也近似于线性，其行程为4 mm （压制总行程为10 mm）第二阶段负载力迅速线性增加到最大压制力27×105 N，其行程为6 mm。
回程力（压头离开工件时的力）：一般冲压液压机的压制力与回程力之比为5～10，本压力机取为5，故回程力为F h = 5.2×105 N。
移动件（包括活塞、活动横梁及上模）质量＝4000 kg。
（在实际压力机液压系统的设计之前，应该已经完成压力机的结构设计，这里假设已经设计完成压力机的机械结构，移动件的质量已经得到。
）（b）行程及速度快速空程下行：行程S l = 300 mm，速度v1＝20 mm/s；工作下压：行程S2 = 6 mm，速度v2＝1 mm/s。
快速回程：行程S3 = 310 mm，速度v3＝18 mm/s。
（2）顶出液压缸（a）负载：顶出力（顶出开始阶段）F d＝3.6×105 N，回程力F dh = 2×105 N。
（b）行程及速度；行程L4 = 120 mm，顶出行程速度v4＝55 mm/s，回程速度v5＝120 mm/s。
液压缸采用V型密封圈，其机械效率ηcm＝0.91。
压头起动、制动时间：0.2 s。
设计要求。
本机属于中小型柱式液压机，有较广泛的通用性，除了能进行本例所述的压制工作外，还能进行冲孔、弯曲、较正、压装及冲压成型等工作。
