产品介绍：
本产品由起泡剂、稳泡剂等多种表面活性剂和其他润滑材料调制而成。
是专门针对盾构机在隧道施工中的一种辅助材料，对不同土壤的适应性强。
能使砂岩类土体得到良好的止水性和润滑作用，并具有一定的支撑作用；对粘性土发挥良好的润滑作用，减少壳体与刀盘上的粘土附着力，有效降低扭矩，改善盾构作业参数，为盾构机的正常掘进提供有力的保障。
产品性能：
1、改良土壤塑性，以提供均匀可控的支撑压力使工作面稳定；
2、增加泥土的流动性，减小摩擦系数，降低能耗；
3、使泥土均质化，调整土仓压力，有效降低扭矩，防止堵塞发生；
4、减少渗透，加强工作面的密封性。
技术指标：。
盾构机泡沫系统原理与应用总结归纳
精心整理盾构机泡沫系统原理与应用0 引言泡沫是一种调节介质，由发泡剂与水的混合液和压缩空气相混合，经泡沫发生器发泡成30～400um微细乳状泡沫，注入到掘削面和土仓，确保渣土顺利排出，保不可少的添加剂。
1 泡沫系统的组成与原理1.1成，如图???点?1个水泵，流量为133l/min?1个泡沫泵流量为5l/min?混合液控制装置?压缩空气控制装置图1 ?4个泡沫发生器?测量装置及其控制?用水冲洗时的切换装置1.2泡沫系统的原理水和发泡剂的混合是在混合液的控制装置完成。
发泡剂装在可更换的罐中，发泡剂通过定量泡沫泵供给，水通过定量水泵供给，二者混合后再通过流量控制装置供给到相关管路。
量是通过SPC22图3图2是泡沫系统参数的输入面板，其中管路1-4为泡沫系统四条管路的流量（l/min）；FER为发泡率=单条管路泡沫流量/单条管路液体流量；FIR为注入率=注入泡沫总量/开挖渣土的容积；流量为自动模式下每条管路泡沫量占总泡沫量的百分比；泡沫浓度为发泡剂在水溶液中的浓度；工作仓最大土压为泡沫系统自动停止工作时的最大土仓压力。
图3是泡沫系统参数的显示面板，泡沫系统工作状态有四种：停止、自动、半自动和手动。
泥土压力为1号土仓压力与3号土仓压力的平均值，该值如果超过工作仓最大土压，泡沫系统就停止。
混合液流量显示了混合液的流速与总流量，每环更新；压力显示泡沫管路当前压力值；空气实际值显示管路空气流量实际值；空气目标值显示管路空气流量目标值；混合液体实际值显示管路混合液体流量实际值；混合液体目标值显示管路混合液体流量目标值=每条管路流量/FER。
泡沫系统的操作方式有三种，分别是手动模式、半自动模式和自动模式。
在启用泡沫系统前，过SPC设置范围为和FIR，对注入的泡沫进行控制。
3半自动模式和自动模式为主，现在就以两个工程实例来说明泡沫系统的使用。
3.1采用半自动模式适应基岩隆起地层的推进深圳滕创瑞科技有限公司经营的泡沫所在深圳地铁三号线3102标工程刚刚通过38米长的，基岩高度最大为 3.8米的基岩隆起区。
盾构机泡沫系统原理与应用---精品管理资料
盾构机泡沫系统原理与应用0 引言泡沫是一种调节介质，由发泡剂与水的混合液和压缩空气相混合,经泡沫发生器发泡成30~400um 微细乳状泡沫，注入到掘削面和土仓，确保渣土顺利排出，保持掘削面稳定,适合于靠土压支持的盾构在掘进过程中泥土粘性非常高的意外情况.由于经泡沫调节后的土壤具有良好的流动性和塑性以及防水渗透性，所以泡沫的使用扩大了土压平衡盾构机适宜开挖的土壤范围，同时大大降低了刀盘扭矩，减少了刀具的磨损.目前，土压平衡盾构机大都配备了泡沫系统，泡沫也成为渣土改良必不可少的添加剂。
1 泡沫系统的组成与原理1.1泡沫系统由以下部件组成,如图1:•刀盘上有8个注入点•土仓压力板上有4个注入点•螺旋输送机上有4x2个注入点•1个水泵，流量为133l/min•1个泡沫泵流量为5l/min•混合液控制装置•压缩空气控制装置图1•4个泡沫发生器•测量装置及其控制•用水冲洗时的切换装置1。
2泡沫系统的原理水和发泡剂的混合是在混合液的控制装置完成。
发泡剂装在可更换的罐中，发泡剂通过定量泡沫泵供给，水通过定量水泵供给，二者混合后再通过流量控制装置供给到相关管路.泡沫是在泡沫发生器内用空气对液体进行搅拌混合而获得的。
空气和液体的剂量是通过SPC操作单元和流量计来计量的.是否进行调整主要是根据掘进速度、支持压力和所给的配方来决定。
泡沫发生系统有三种操作模式：手动、半自动和全自动。
通过控制可控制球阀，盾构机操作手通过泡沫系统的显示面板按钮或开关元件向有关注入点将泡沫注入到刀盘前端、土仓和螺旋输送机内.图2 图3图2是泡沫系统参数的输入面板,其中管路1-4为泡沫系统四条管路的流量（l/min）；FER为发泡率=单条管路泡沫流量/单条管路液体流量；FIR为注入率=注入泡沫总量/开挖渣土的容积；流量为自动模式下每条管路泡沫量占总泡沫量的百分比；泡沫浓度为发泡剂在水溶液中的浓度；工作仓最大土压为泡沫系统自动停止工作时的最大土仓压力。
浅谈泡沫剂及分散剂在盾构施工中的应用PPT课件
23
粘土分散剂
降低堵塞、粘性、输送问题等风险
Increase the TBM speed 增加TBM掘进速度
3. Polymers 聚合物
Increase soil adhesion, impermeability 增加土壤粘性，抗渗透性
Decrease liquid soil consistency 降低湿渣土的稠度 Decrease settlements 减少沉降
15.06.2005
5
what is foam? 什么是泡沫？
technical detail 技术点
15.06.2005
in use 应用
6
Surfactant Types 表面活化剂类型
Ion005
-
Anionic阴离子
+
Cationic阳离子
Linear Alkyl线状烷基
Amphoteric两性
Branched Alkyl支烷基
~0
Non-Ionic无离子
Dual hydrophilic Groups 双性亲水团
7
Tunnel Foam Appearance 泡沫状态 MEYCO Fix SLF Group 系列
15.06.2005
Foam泡沫
foam + Rheosoil 211
泡沫＋ Rheosoil 211
15
Soil Conditioning III 渣土改良 Polymers 聚合物
MEYCO® Fix SLF P1 medium liquid soils 中度含水土壤
MEYCO® Fix SLF P2 water binding, increasing
盾构机施工过程中泡沫剂的使用及配比

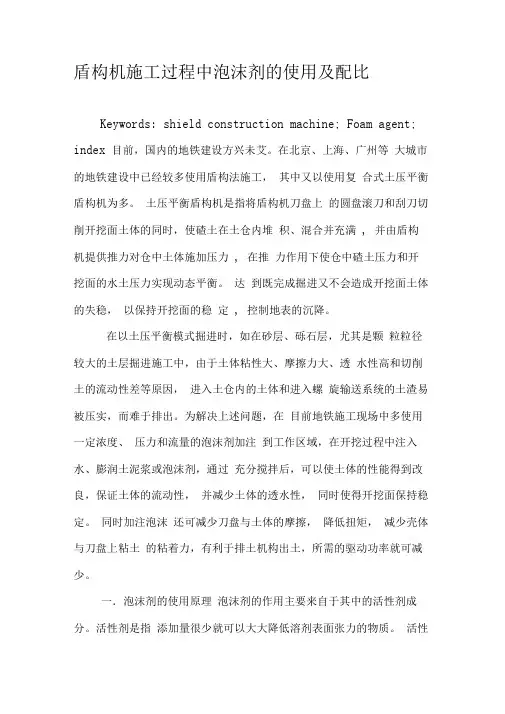

盾构机施工过程中泡沫剂的使用及配比Keywords: shield construction machine; Foam agent; index 目前，国内的地铁建设方兴未艾。
在北京、上海、广州等大城市的地铁建设中已经较多使用盾构法施工，其中又以使用复合式土压平衡盾构机为多。
土压平衡盾构机是指将盾构机刀盘上的圆盘滚刀和刮刀切削开挖面土体的同时，使碴土在土仓内堆积、混合并充满, 并由盾构机提供推力对仓中土体施加压力, 在推力作用下使仓中碴土压力和开挖面的水土压力实现动态平衡。
达到既完成掘进又不会造成开挖面土体的失稳，以保持开挖面的稳定, 控制地表的沉降。
在以土压平衡模式掘进时，如在砂层、砾石层，尤其是颗粒粒径较大的土层掘进施工中，由于土体粘性大、摩擦力大、透水性高和切削土的流动性差等原因，进入土仓内的土体和进入螺旋输送系统的土渣易被压实，而难于排出。
为解决上述问题，在目前地铁施工现场中多使用一定浓度、压力和流量的泡沫剂加注到工作区域，在开挖过程中注入水、膨润土泥浆或泡沫剂，通过充分搅拌后，可以使土体的性能得到改良，保证土体的流动性，并减少土体的透水性，同时使得开挖面保持稳定。
同时加注泡沫还可减少刀盘与土体的摩擦，降低扭矩，减少壳体与刀盘上粘土的粘着力，有利于排土机构出土，所需的驱动功率就可减少。
一．泡沫剂的使用原理泡沫剂的作用主要来自于其中的活性剂成分。
活性剂是指添加量很少就可以大大降低溶剂表面张力的物质。
活性剂具有渗透、乳化、发泡、减摩等作用, 这些作用都源于活性剂分子在气—液界面和液—固界面上的吸附。
在气—液界面和液—固界面上泡沫剂中的活性剂分子会形成定向排列。
这种定向吸附作用, 形成了定向的吸附膜,可明显降低界面间的表面张力, 同时也可增加界面膜的机械强度, 于是形成了泡沫并使泡沫能比较稳定地存在。
活性剂的润滑和减摩作用也是来自于摩擦界面上形成的这层吸附膜, 它降低了固体表面的自由能, 使得摩擦系数下降。

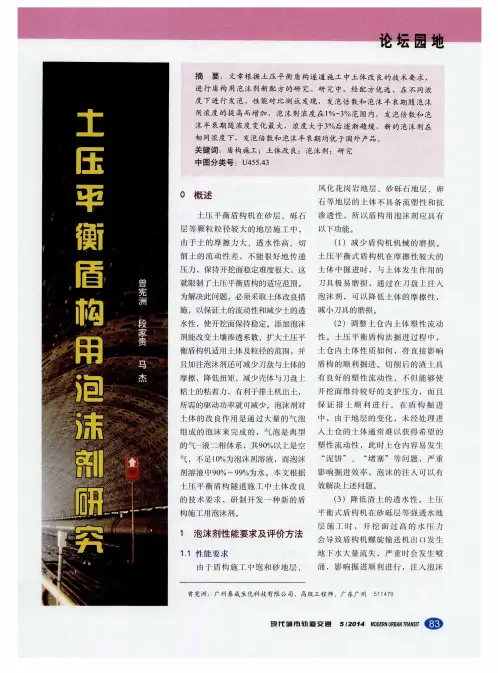

土压平衡盾构用泡沫剂研究
