键和销连接
第十二章键、销及其连接
多齿承载，承载能力高。 对中性及导向性能好。 齿浅，对轴的强度削弱小。加工需专用设备，成本高。
花键连接
第十二章 键、销及其连接
2．连接形式
矩形花键连接
渐开线花键连接
第十二章 键、销及其连接
四、楔键和切向键连接
1．楔键
楔键与键槽的两个侧面不相接触，为非工作面。 楔键连接能使轴上零件轴向固定，并能使零件承受单 方向的轴向力。用于定心精度要求不高，荷载平稳和 低速的场合。
分类： 普通平键
平键 导向平键 滑键
第十二章 键、销及其连接
1．普通平键
普通平键的连接示意图
普通平键的连接
第十二章 键、销及其连接
普通平键按键的端部形状不同可分为圆头（A 型）、方头（B 型）和单圆头（C 型）三种。
普通平键连接
第十二章 键、销及其连接
平键是标准件，只需根据用途、轴径、轮毂长度 选取键的类型和尺寸。
内螺纹圆柱销
圆锥销
内螺纹圆柱销
第十二章 键、销及其连接
普通圆锥销
圆锥销
普通圆锥销
第十二章 键、销及其连接
带螺纹圆锥销
内螺纹 大端带螺尾 小端带螺尾
第十二章 键、销及其连接
圆柱销多次拆卸会降低定位精度和可靠性；圆锥 销的定位精度和可靠性较高，多次拆卸不会影响定 位精度。因此，经常装拆的场合不宜采用圆柱销， 而应选用圆锥销。
应用范围
h9
D10
主要用于导向平键
用于传递载荷不大的
N9
Js9 场合，在一般机械制造
h9
中应用广泛
用于传递重载荷、冲
P9
击载荷及双向传递转矩
的场合
第十二章 键、销及其连接
键、花键、无键连接和销连接
键的截面尺寸b×h 按轴的直径d 由标准中选定。
键的长度L一般按轮毂的长度而定，即键长等于或略短于轮毂 的长度；而导向平键则按轮毂的长度及其滑动距离而定。
一般轮毂的长度可取为L≈（1.5～2）d，这里的d 为轴的直径。
所选定的键长亦应符合标准规定的长度系列。 标记：键16x100 GB1096-2003 圆头普通平键A型,b-16,h=10,L=100
一、销按其作用可分为：
1.定位销:用来固定零件之间的相对位置，它是组合加工和装配时的重要辅助零件；
2.连接销:主要用于连接，可传递不大的载荷；
3.安全销:用作安全装置中的过载剪断元件。
二、销按其形状可分为：
1.圆柱销: 靠过盈配合固定在销孔中，经多次装拆后会降低 其定位精度和可靠性。
第六章 键、花键、无键连接和销连接
§6－1 键连接
§6－2 花键连接
§6－3 无键连接
§6－4 销连接
一、键连接的分类、结构型式及应用
§6－1 键连接
键是主要用来实现轴与轮毂之间周向固定并传递转矩的标准零件，或实现轴上零件轴向固定及轴向滑动的导向。
平键连接
半圆键连接
用非圆截面的柱面体或锥面体的轴与相同轮廓的毂孔配合以传递运动和转矩的可拆连接。
装拆方便，对中性好；应力集中小；加工复杂。
胀紧连接是在毂孔与轴之间装入胀紧连接套（简称胀套），在轴向力作用下，同时胀紧轴与毂而构成的一种静连接。
二、胀紧连接
各型胀套已标准化规定Z1-Z5共5种型号，选用时可根据轴、毂尺寸及传递载荷大小，从标准中选择合适的型号和尺寸。
对轴的削弱大，常用在直径大于100的轴上。
08 键、销连接解析
内花键 外花键
适用于定心精度要求高，载荷大或需经常滑移的连接 花键亦标准化，由国标可查得D、d、B、z。
3.常用类型有：矩形花键连接 渐开线花键连接 1）矩形花键 ：
矩形花键联接按新标准为内径 定心，定心精度高，定心稳定性 好，配合面均要研磨，磨削消除 热处理后变形，应用广泛
45 2）渐开线花键连接： 30、 ha 0.5m、 0.4m
第六章
键、花键、无键连接和销连接
一、基本概念： 支撑回转件的零件—轴； 回转零件的孔及其周边部分—轮毂； 轴与毂孔圆周方向的固定—轴毂连接。
二、轴毂连接的分类：
有中间元件（楔键，胀套） 力锁合 无中间元件（过盈配合） 形锁合
圆轴（平键，半圆键，花键，切向键,销）
异形轴（型面连接）
§6-1 键连接
d
胀套的尺寸选择：
键联接4
胀紧联接
各型胀套已标准化，选用时可根据轴、毂 尺寸及传递载荷大小，从标准中选择合适的型 号和尺寸。 选择时应满足： 传递转矩时
T T
2
传递轴向力时 Fa Fa
2T 2 F F a 传递联合作用的转矩和轴向力时 R d
Fa
当一个胀套不满足要求时，可用两个以上的胀套串联使 用，此时总的额定载荷为：
Tm mT
m为额定载荷系数。
§6-4
一、销连接的作用：
销连接
固定零件间的相对位置，并传递不大的载荷，有时也作安全装
置中的过载保护元件（安全销）。
二、销的分类：
定位销——主要用于零件间位置定位，常用作组合加工和装配时的主 要辅助零件。 联接销——主要用于零件间的联接或锁定，可传递不大的载荷。 安全销——主要用于安全保护装置中的过载剪断元件。

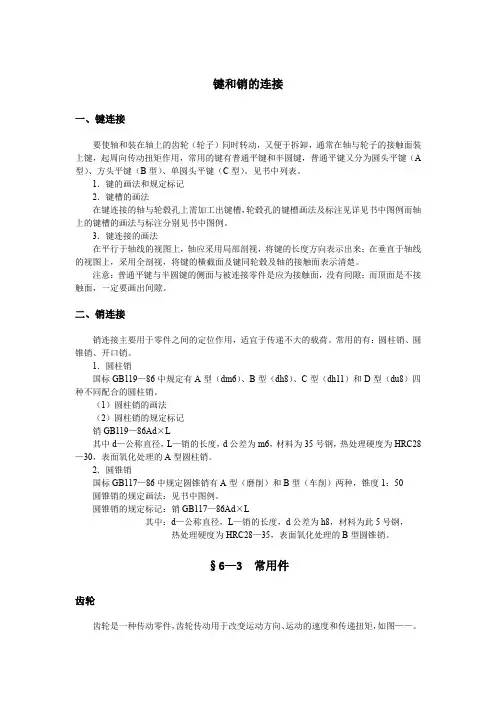

键和销的连接
键和销的连接一、键连接要使轴和装在轴上的齿轮（轮子）同时转动，又便于拆卸，通常在轴与轮子的接触面装上键，起周向传动扭矩作用，常用的键有普通平键和半圆键，普通平键又分为圆头平键（A 型）、方头平键（B型）、单圆头平键（C型）。
见书中列表。
1．键的画法和规定标记2．键槽的画法在键连接的轴与轮毂孔上需加工出键槽，轮毂孔的键槽画法及标注见详见书中图例而轴上的键槽的画法与标注分别见书中图例。
3．键连接的画法在平行于轴线的视图上，轴应采用局部剖视，将键的长度方向表示出来；在垂直于轴线的视图上，采用全剖视，将键的横截面及键同轮毂及轴的接触面表示清楚。
注意：普通平键与半圆键的侧面与被连接零件是应为接触面，没有间隙；而顶面是不接触面，一定要画出间隙。
二、销连接销连接主要用于零件之间的定位作用，适宜于传递不大的载荷。
常用的有：圆柱销、圆锥销、开口销。
1．圆柱销国标GB119—86中规定有A型（dm6）、B型（dh8）、C型（dh11）和D型（du8）四种不同配合的圆柱销。
（1）圆柱销的画法（2）圆柱销的规定标记销GB119—86Ad×L其中d—公称直径，L—销的长度，d公差为m6，材料为35号钢，热处理硬度为HRC28—30，表面氧化处理的A型圆柱销。
2．圆锥销国标GB117—86中规定圆锥销有A型（磨削）和B型（车削）两种，锥度1：50 圆锥销的规定画法：见书中图例。
圆锥销的规定标记：销GB117—86Ad×L其中：d—公称直径，L—销的长度，d公差为h8，材料为此5号钢，热处理硬度为HRC28—35，表面氧化处理的B型圆锥销。
§6—3 常用件齿轮齿轮是一种传动零件，齿轮传动用于改变运动方向、运动的速度和传递扭矩，如图——。
常用的齿轮传动有：圆柱齿轮——用于传递平行于两轴间的运动。
圆锥齿轮（伞齿轮）——用于传递相交两轴间的运动。
蜗轮、蜗杆——用于传递交叉轴间的运动。
1．齿轮结构（1）齿轮一般是由轮毂、轮缘组成。
机械基础课件键、销连接
提供减少机械键和销连接部件噪音的方法和技巧。
总结和重点强调
键和销的优点
• 强大的连接能力 • 方便维护 • 简单
键和销的缺点
• 需要大量的力来安装 • 可能会引起噪音和磨损 • 可能会破坏机械部件
1 概念和原理
2 用途和特点
解释键和销是如何一起工作的和如何选择 正确的键和销。
键和销连接的主要优点是使机械部件的拆 装更加方便快捷。讨论这两种连接的最佳 用途。
3 应用案例
4 常见问题和解决方案
介绍键和销连接广泛应用于哪些领域，以 及它们的常见应用。
如果键或销出现问题，我们应该如何解决？ 提供一些实用的解决方案。
机械基础课件键、销连接
欢迎来到本节课程，我们将讲解机械键和销的连接，包括概念、原理、用途 和特点。
锥键连接
1
概念和原理
介绍锥键是如何工作的和哪些情况下适用。
2
用途和特点
锥键最常见的用途是在机械中实现转动的力传递。讨论锥键的优点和局限性。连接的实际案例和它们的优点。
键与销连接
不同类型键和销
伍德拉夫键
介绍伍德拉夫键的特点和应用 案例。
销销毁
讨论销销毁的优点和在哪些领 域应用。
花键
介绍花键连接的优点和其在汽 车工业中的应用。
常见问题和解决方案
键和销安装不可靠
讨论键和销安装时遇到的问题，提供一些实用的解决方案。
键和销损坏
键和销损坏的原因和如何在保护机械不被破坏的情况下解决问题。
键、销连接
在重型机械中常采用切向键——一对楔键组成，只能传递单 方向的转矩。传递双向转矩时，必须采用两组切向键，两键相 隔120°-135°.
d
窄面 工作面
斜度1:100
潘存云教授研制
切向键装配：
一对键分别自轮毂两边打入，使俩工作面分别与轴和 轮毂的键槽底面压紧。工作时，靠工作面的压紧作用 传递转矩。用于传递转矩大、对中性要求不高的场合，
潘存云教授研制
潘存云教授研制 潘存云教授研制
半圆键工作面是键的两侧面，有较好的对 中性。半圆键可在轴上的键槽中绕槽底圆 弧摆动，适用于锥形轴与轮毂的连接。缺 点是键槽对轴的强度削弱较大，只适用于 工作面 轻载连接。
潘存云教授研制
潘存云教授研制
1、定义 由沿轴和轮毂孔周向分布 的多个键齿相互啮合而成 的连接。 2、分类 外花键、内花键
2、常用于定心精度要求不高、载荷平稳和低速的场合，
如带传动。
拆卸空间
潘存云教授研制
钩头楔键用于不能从一端 将楔键打出的场合，钩头供 拆卸用。装配时，将楔键打 入轴与轴上零件之间的键槽 内，使之连成为一体。
潘存云教授研制
切向键由一对具有1：100斜度的楔键沿斜面拼合而成，其 上、下俩工作面相互平行，轮和轮毂上的键槽底面没有斜 度。
观察自行车时你会发现，自行车
中轴与链轮曲柄的连接采用的是
曲柄销。在机械设备中，常见轴 上的带轮、齿轮等轴上零件能与
轴一起转动。不论采用何种连接
方式，目的只有一个，就是保证 轴与轴上零件牢固而可靠地连接
以传递运动和扭矩。
机器都是由各种零件装配而成的，零件与零件
之间存在着各种不同形式的连接。
第6章-键、花键和销连接
一、花键连接旳特点
一般用于定心精度要求高、载荷较大或经常滑移旳场合。
花键连接
花键类型
矩形花键：键齿形状简朴，加工以便，可经过磨削取得高精度。
静连接旳挤压强条件为:
动连接旳耐磨性计算条件为：
l：为键旳接触长度。
键 连 接
[sp]、[p]：为许用应力和许用压强。
（见表6－2）
注意：当强度不足时，可合适增长键长或采用两个键按180º布置。考虑到两个键旳载荷分布不均匀性，在强度校核中可按1.5个键计算。即：虽然两个式子形式完全一样，但表达旳物理意义不同半圆键旳强度计算与平键相同，失效形式为：压溃 但它旳k据键旳尺寸从原则中查取 工作长度l近似等于公称长度L。楔键和切向键失效形式主要是工作面压溃，需校核挤压强度。
2．键旳尺寸选择
导向平键旳长度根据轮毂宽度及滑动距离拟定。
键 连 接
键长 L：应略短于轮毂旳宽度，并符合原则中要求旳尺寸系列。
3．平键连接旳强度校核
一般平键连接（静连接）
导向平键连接和滑键连接（动连接）
一般只校核挤压强度。
一般只进行耐磨性计算。
其主要失效形式：工作面旳压溃。
其主要失效形式：工作面旳过分磨损。
键 连 接
增大长度L增长键旳数量，如采用双键，双键位置要求： 平键：180°对称分布 半圆键：在同一条母线上 楔键：90°~120° 切向键：120°~130°采用花键。
键 连 接
三、提升键连接强度措施
§6-2 花键连接
构造：花键连接由具有纵向键齿旳外花键（花键轴）和内花键（花键孔）构成。工作原理：键齿侧面是工作面。可用于静连接，也可用于动连接。
键连接与销连接课件
VS
详细描述
根据键和键槽的尺寸精度，可以选择间隙 配合、过渡配合或过盈配合。安装时，应 保证键的平整度和垂直度，以减小受力时 的偏移和磨损。对于过盈配合，可能需要 采用压力或温差装配方法。
03
销连接设计
销的类型与尺寸
01
02
03
04
圆柱销
用于固定位 对中作用。
例如，发动机中的曲轴与连杆 之间的连接，就是通过键连接 来实现的，以确保曲轴的稳定 运转。
销连接在汽车悬挂系统、转向 系统和制动系统中也广泛应用 ，用于固定和传递载荷。
航空航天领域中的应用
在航空航天领域，由于对安全性和可靠性的要求极高，键连接与销连接的应用尤为 重要。
飞机和航天器的发动机、传动系统和控制系统等关键部位，都离不开键连接与销连 接的支撑和固定。
实现资源的循环利用，减少浪费，提 高可持续发展能力。
节能技术
研发节能技术，降低生产过程中的能 耗，减少碳排放。
THANKS
感谢观看
优势
键连接具有较高的承载能力和传递扭矩的能力，销连接则具有较好的稳定性和 定位精度。
02
键连接设计
键的形状与尺寸
总结词
在键连接设计中，键的形状和尺寸是关键因素，它们直接影响键连接的强度和稳 定性。
详细描述
根据使用场合和要求，键的形状可分为平键、半圆键、钩头楔键等。尺寸方面， 需要精确计算和加工，以确保键与键槽的配合精度和强度。
类型与分类
类型
键连接可以分为水平键连接和垂直键 连接，销连接可以分为圆柱销连接和 圆锥销连接。
分类
根据连接方式的不同，键连接可以分 为固定键连接和滑动键连接，销连接 可以分为内螺纹销连接和外螺纹销连 接。
键连接与销轴课件
如果发现键或销轴有严重磨损或损 坏，应及时更换，以保证连接的正 常工作。
常见故障及排除方法
01
02
03
键和销轴松动
检查安装是否牢固，重新 拧紧螺栓或螺母；如果磨 损严重，可能需要更换键 或销轴。
键和销轴卡滞
检查接触面是否清洁，清 除杂质；如果接触面磨损 严重，可能需要更换键或 销轴。
键和销轴异响
销轴连接
常用于各种机构中，如连杆机构、凸轮机构等。销轴可以用来固定两个零件之 间的相对位置，或者实现两个零件之间的相对转动。
键连接与销轴的重要性
实现机械传动和运动传递
键连接和销轴是机械中必不可少的组 成部分，它们能够实现两个零件之间 的固定或相对转动，保证机械传动的 稳定性和可靠性。
提高机械性能和寿命
检查是否有异物进入，清 除异物；如果部件松动或 损坏，需要重新拧紧或更 换部件。
06
键连接与销轴的发展趋势与 展望
新材料的应用
高强度材料
采用高强度材料，如钛合 金、复合材料等，以提高 键连接与销轴的承载能力 和耐久性。
轻量化材料
采用轻量化材料，如铝合 金、镁合金等，以减轻整 体结构的重量，提高机动 性能。
根据工作转速的要求，选择适合的键 连接或销轴规格和尺寸，以确保其能 够承受高速旋转产生的离心力。
根据工作温度选择
温度范围
根据实际工作温度的范围，选择适合的键连接或销轴材料和 结构，以确保其具有良好的耐热性能和稳定性。
温度变化
根据工作温度的变化情况，选择适合的键连接或销轴材料和 结构，以适应温度变化对性能的影响。
总结词
楔键连接是一种比较牢固的键连接方式，其特点是能够承 受较大的轴向力和垂直力，适用于传递扭矩较大、垂直力 较小的场合。
电子课件-《机械基础(第六版)》-A02-3658 11第十一章 键、销及其连接
§11—1 键连接
（3）平键连接的配合种类和应用
§11—1 键连接
2．导向型平键和滑键连接
（1）导向型平键连接
键与轮毂槽 采用间隙配合
§11—1 键连接
（2）滑键连接
侧面为工作面，对中性好，拆装 方便，键长不受滑动距离的限制
钩头滑键连接 圆柱头滑键连接
§11—1 键连接 二、其他键连接
1．半圆键连接
（1）工作面是键的两侧面 （2）可用于锥形轴与轮毂的连接 （3）对轴的强度削弱较大
§11—1 键连接
2．花键连接
（1）多齿传递载荷，承载能力高 （2）花键的齿浅，对轴的强度削弱较小 （3）对中性及导向性好 （4）加工需用专用设备，成本高
§11—1 键连接
平键连接 半圆键连接 花键连接
楔键连接 切向键连接
§11—1 键连接 一、平键连接
1．普通型平键连接
普通型平键的两侧面是工作表面，连接时与键 槽接触，键的顶端与孔上的键槽顶面之间有间隙
§11—1 键连接
（1）普通型平键与键槽的形状及尺寸
§11—1 键连接
（2）普通型平键的标记 GB/T1096 键 16×10×100： 圆头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 B16×10×100： 平头普通型平键、b=16 mm、h=10 mm、L=100 mm GB/T1096 键 C16×10×100： 单圆头普通型平键、b=16 mm、h=10 mm、L=100 mm
主要用于定位， 也可用于连接
§11—2 销连接
3．圆锥销
4．内螺纹圆锥销
多用于经常拆卸场合， 定位精度比圆柱销高
29-键连接和销连接PPT模板
机械制图
表 6-6 键的形式及其标记示例
名称及标准编号
图例
标记示例
普通平键 （A 型） GB/T 1096―2003
宽度 b＝8 mm，长度 l＝25 mm 的 A 型普通平键，其标记为： GB/T 1096―2003 键 8×25 （A 型普通平键在标注时省略型号 A）
75
名称及标准编号 半圆键
GB/T 1099.1―2003
机械制图
71
键连接和销连接
键和销都是标准件，键连接和销连接也是工程中常用的一种可拆连接。
72
1.1 键及键连接
在机器和设备中，通常用键来联结轴和轴上的零件（如齿轮、皮带轮等）使 它们能一起转动。即在轮孔和轴上分别加工键槽，用键将轮和轴连接起来进行转 动，这种连接称为键连接，如图6-27所示。
图 6-27 键连接
3．普通键连接的画法
普通平键的两侧面为工作面，底面和顶面为非工作面。在绘制装配图时，键 的两侧面和键的底面分别与轴上的键槽接触，故画成一条线，平键的顶面与键槽 的底面之间是有间隙的，必须画成两条线，如图6-30所示。
图 6-30 普通平键连接的画法
78
在键连接装配图中，当剖切平面通过轴的轴线和键的对称面时，轴和键按不 剖绘制；为了表示键在轴上的装配关系，在轴上采用了局部剖视图，如图6-30所 示。
键是标准件，一般不必画出其零件图，但需画出零件上与键相配合的键槽。 普通平键键槽的画法和尺寸标注如图6-29所示。键槽的宽度b可根据轴的直径d查附 表，从该附表中还可知轴上键槽的深度t1和轮毂上键槽的深度t2；键的长度L应小于 轮毂长度5~10 mm。
（a）
图 6-29 键槽的画法和尺寸标注
（b）
77
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械基础导学案
课题：键和销连接课型：新授课执笔：朱根东
审核：翁志国课时：1课时使用时间：2012年3月25日
[学习目标和重点难点]
学习目标：
1.了解键联接的用途及特点；
2.熟悉键联接的类型、应用特点、应用场合；
3.掌握平键联接的联接形式、平键的尺寸选用及标记；
4.熟悉销联接的应用形式；掌握销联接的应用特点，尤其是定位销的应用特点。
学习重点：
1.键联接的类型、应用特点、应用场合；
2.平键联接的联接形式、平键的尺寸选用及标记；
3.销联接的应用形式；掌握销联接的应用特点，尤其是定位销的应用特点。
学习难点：
1.键联接的类型、应用特点、应用场合；
2.平键联接的联接形式、平键的尺寸选用及标记；
[学具准备和学法指导]
多媒体课件、讨论与任务驱动
[学习内容]
一、键联接的功用及特点
1.功用：联接轴与轴上零件，实现周向固定而传扭。
2.特点：结构简单，工作可靠，装拆方便，且键是标准件。
二、键联接的类型、应用特点和应用场合
类型键的工作面应用特点应用场合
紧键联接
楔键联接
上、下表面
(上表面有
1∶100斜
度)
①靠键打入键槽，挤压联接、传扭
②可承受不大的单向轴向力
③对中性差，冲击、变载下易松脱
用于对中性要求不
高的低速场合
切向键联接
上、下两个
平行表面
①由一对单面有1∶100斜度的楔键组成
②键槽深，对轴削弱大，对中性差
用于轴径(＞60mm)，
对中性要求不高，传
扭大的低速场合
松键联接平键
联接
A型
两侧面
①靠键两侧面挤压传扭
②对中性好，精度高，但不能承受轴向力
③能用于高速、变载冲击的场合
应用广泛B型轴端部
C型轴端部
导向平键联接两侧面
①相当于普通平键的加长，轴上零件可相对轴作轴向移
动
②键较长，需设起键螺钉孔
用于轴上滑移件的
联接半圆键联接两侧面
①键为半圆形，可绕轴槽底摆动，自动适应装配
②键槽深，对轴削弱大
用于轻载或辅助性
联接，尤其是锥形轴
端的联接
花键
联接
矩形花键联
接
键齿的侧面
①键齿多，接触面大，承载能力大
②对中性，导向性好；有外径、内径、齿侧三种定心方
式，常用内径定心
③齿槽浅，对轴削弱小
④加工复杂，成本高
广泛用于载荷大、定
心精度高的场合
渐开线齿花
键联接
①具有花键联接的共同特点
②键齿为α=30°的渐开线齿廓，齿根厚，强度大，承载
大
③可用齿轮加工方法加工；有齿形和齿侧两种定心方式
用于定心精度要求
高，载荷大，尺寸大
的场合
三角形齿花
键联接
①具有键联接的共性
②内花键为直线齿形，外花键为α=40°的渐开线齿形
③键齿细小，承载能力小
用于轻载、小直径或
薄壁件与轴联接的
场合
三、平键的选用
1.平键为标准件，其尺寸、类型、公差均按标准选用。
2.尺寸选用：
(1)键的截(剖)面尺寸b×h按装键处的轴位d从标准中选取。
(2)键的长度按键长略短于或等于配合轮毂长的原则，从标准中选取(一般取L=(1.5～
2)d)。
3.联接形式的选用：
(1)平键联接均采用基轴制配合，配合松紧程度通过改变键槽的宽度公差带位置实现。
(2)联接形式有
a.较松键联接：用于导向平键联接。
b.一般键联接：用于常用机械装置。
c.较紧键联接：用于重载、冲击载荷或双向传扭的场合。
4.配合公差的选用：
(1)键宽h9;键高h11;键长H14。
(2)轴槽深t，轮毂槽深t１，按标准选用，为便于制造、测量分别用(d-t)、(d+t1)标注。
(3)配合面粗糙度规定为Ra1.6～6.3，非配合面规定为Ra6.3。
(4)轴槽和轮毂槽对轴线必须有对称度要求。
5.键的标记：键+型号(A型可不标)+b×L+标准号。
如：键B16×100GB1096-79
四、销联接的形式和应用
1.销的形式
a.圆柱形
b.圆锥形
2.应用特点
a.可用来定位
b.可用来传递动力和传矩
c.可用作安全销
3.圆锥定位销的特点：
(1)有1∶50锥度，有可靠的自锁性；
(2)可经多次拆装且保持定位精度；
(3)一般不承载或承受小载荷；
(4)使用数目不少于2个。
【边缘知识】
一、机械联接的类型
1.按工作时被联接件间是否允许存在相对运动
a.分动联接(如运动副)
b.静联接(如螺纹联接)
2.按可拆与否分
a.可拆联接(如键联接)
b.不可拆联接(如焊接、铆接)
二、平键联接的强度问题
1.键联接的主要失效形式：工作面受挤压而被压溃。
2.强度公式：σp=4T/dhLg≤［σp］；
式中：σp挤压应力；MPa;
［σp］----键联接的许用挤压应力，MPa;
d----轴的直径，mm； h----键高，mm； Lg----键的有效工作长度 A型，Lg=L-bmm B型，Lg=L mm C型，Lg=L-b/2mm。
3.增加键联接强度的方法：
(1)适当增加键和轮毂长度；
(2)在轴上相隔180°配置双键。
[问题探究]
1、各种键连接的工作面是什么（如普通平键、半圆键、花键、切向键等）？
2、平键如何选用（如尺寸、公差等）？
3、销连接的常见形式有哪些？
[学习后记]。
