航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计航空发动机试验舱是进行航空发动机性能试验的重要设备,对其进行应力分析和强度设计是确保其安全稳定运行的关键步骤之一。

本文将介绍航空发动机试验舱应力分析和强度设计的内容和方法。

航空发动机试验舱的应力分析主要包括受力分析和应力计算两个步骤。

受力分析是通过对试验舱的受力情况进行分析,确定受力部位和受力大小。

受力部位主要包括试验舱舱体、支撑结构、连接件等。

受力大小一般通过试验舱试验过程中所产生的最大受力进行计算。

应力计算是根据受力分析结果,利用应力平衡方程和材料力学性质,计算出试验舱的应力分布情况。

应力分布可以通过工程软件或手算进行计算。

强度设计是根据应力分析的结果,采用合适的强度设计方法,保证试验舱在受到外界载荷作用下具有足够的强度和刚度。

常用的强度设计方法有材料强度设计和结构强度设计。

材料强度设计是根据试验舱所用材料的强度特性,计算试验舱的材料强度是否符合要求。

材料强度设计包括材料的屈服强度、抗拉强度、压缩强度等方面。

在航空发动机试验舱的强度设计过程中,还需要考虑试验舱的静态强度和动态强度。

静态强度是指试验舱在静态载荷下的承载能力,主要考虑试验舱的载荷和支撑结构的刚度。

动态强度是指试验舱在动态载荷下的承载能力,主要考虑试验舱在飞行过程中所受到的空气动力载荷。

航空发动机试验舱的应力分析和强度设计是确保其安全稳定运行的重要步骤。

通过受力分析和应力计算,可以确定试验舱的受力情况和应力分布情况;通过材料强度设计和结构强度设计,可以保证试验舱的材料强度和结构强度符合要求。

还需要考虑试验舱的静态强度和动态强度。

这些工作的完成,可为航空发动机试验舱提供坚固牢靠的设备保障。

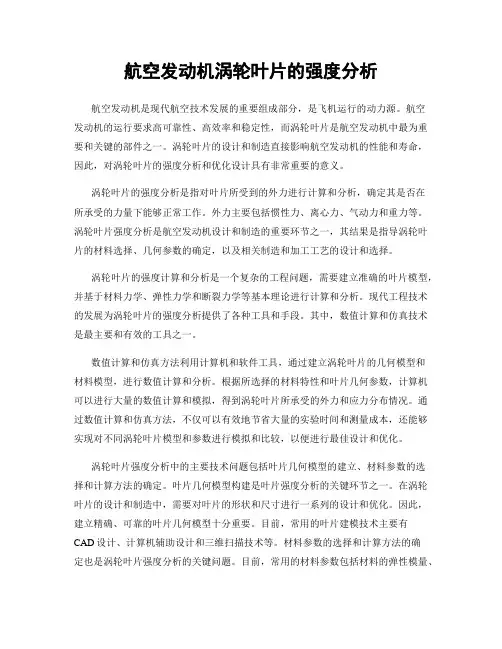

航空发动机涡轮叶片的强度分析

航空发动机涡轮叶片的强度分析

航空发动机涡轮叶片的强度分析航空发动机是现代航空技术发展的重要组成部分,是飞机运行的动力源。

航空发动机的运行要求高可靠性、高效率和稳定性,而涡轮叶片是航空发动机中最为重要和关键的部件之一。

涡轮叶片的设计和制造直接影响航空发动机的性能和寿命,因此,对涡轮叶片的强度分析和优化设计具有非常重要的意义。

涡轮叶片的强度分析是指对叶片所受到的外力进行计算和分析,确定其是否在所承受的力量下能够正常工作。

外力主要包括惯性力、离心力、气动力和重力等。

涡轮叶片强度分析是航空发动机设计和制造的重要环节之一,其结果是指导涡轮叶片的材料选择、几何参数的确定,以及相关制造和加工工艺的设计和选择。

涡轮叶片的强度计算和分析是一个复杂的工程问题,需要建立准确的叶片模型,并基于材料力学、弹性力学和断裂力学等基本理论进行计算和分析。

现代工程技术的发展为涡轮叶片的强度分析提供了各种工具和手段。

其中,数值计算和仿真技术是最主要和有效的工具之一。

数值计算和仿真方法利用计算机和软件工具,通过建立涡轮叶片的几何模型和材料模型,进行数值计算和分析。

根据所选择的材料特性和叶片几何参数,计算机可以进行大量的数值计算和模拟,得到涡轮叶片所承受的外力和应力分布情况。

通过数值计算和仿真方法,不仅可以有效地节省大量的实验时间和测量成本,还能够实现对不同涡轮叶片模型和参数进行模拟和比较,以便进行最佳设计和优化。

涡轮叶片强度分析中的主要技术问题包括叶片几何模型的建立、材料参数的选择和计算方法的确定。

叶片几何模型构建是叶片强度分析的关键环节之一。

在涡轮叶片的设计和制造中,需要对叶片的形状和尺寸进行一系列的设计和优化。

因此,建立精确、可靠的叶片几何模型十分重要。

目前,常用的叶片建模技术主要有CAD设计、计算机辅助设计和三维扫描技术等。

材料参数的选择和计算方法的确定也是涡轮叶片强度分析的关键问题。

目前,常用的材料参数包括材料的弹性模量、屈服强度和疲劳寿命等。

利用现代工程力学和材料力学理论,可以建立有效的计算模型和分析方法,进行涡轮叶片强度分析。

航空发动机的优化设计与可靠性分析

航空发动机的优化设计与可靠性分析

航空发动机的优化设计与可靠性分析航空发动机是飞机的重要组成部分之一,其性能关系到整个飞机的安全和效率。

为了满足空中旅行安全和经济效益的要求,航空发动机的优化设计和可靠性分析至关重要。

一、航空发动机的优化设计优化设计是指在一定需求下,通过改进设计方案,使得某一或多种指标达到要求且达到最佳的设计方法。

对于航空发动机来说,其关键设计指标主要包括推力、耗油量、可靠性和寿命等。

1. 推力的优化设计推力是衡量航空发动机性能的主要指标之一。

因此,如何优化推力成为发动机设计工程师关注的重点。

一般来说,增加推力有以下几种方式:增加燃烧室温度和压力、增加涡轮转速、增加涡轮级数、改变涡轮级数之间的压比等。

在以上方法中,增加燃烧室温度和压力是增加发动机排量和提高热效率的有效方法,但会带来燃烧室和涡轮转子的温度升高和寿命下降等问题;增加涡轮转速可以显著地提高单个涡轮级的贡献,但会影响到整个发动机的重量和占用空间;增加涡轮级数可以有效地提高推力和效率,但又面临着占用空间的问题;改变涡轮级数之间的压比可以实现理想的涡轮匹配,但受到叶片的受力和振动等因素的限制。

因此,航空发动机的推力优化设计需要在满足性能要求和发动机可靠性和寿命方面取得平衡。

2. 耗油量的优化设计航空发动机的耗油量是另一个需要优化设计的关键指标。

降低耗油量可直接带来燃料经济性的提高,降低航空公司的成本。

耗油量主要由以下几个方面决定:空气缩压比、燃烧室效率、风量比、涡轮转速等。

增加空气缩压比和提高燃烧室效率可以大幅降低航空发动机的耗油量。

但这做法也面临着超出燃烧室和涡轮叶片材料性能范围和操作限制等问题。

相应的,通过减小风量比或减短涡轮叶片可以减少涡轮转速,但同样需要在发动机寿命和可靠性方面做出平衡。

因此,在耗油量的优化设计上,我们需要结合发动机的实际运营需求,同时关注发动机可靠性和寿命。

3. 可靠性和寿命的优化设计航空发动机在运营过程中需要经历高温、高压、高转速等严酷的工作环境。

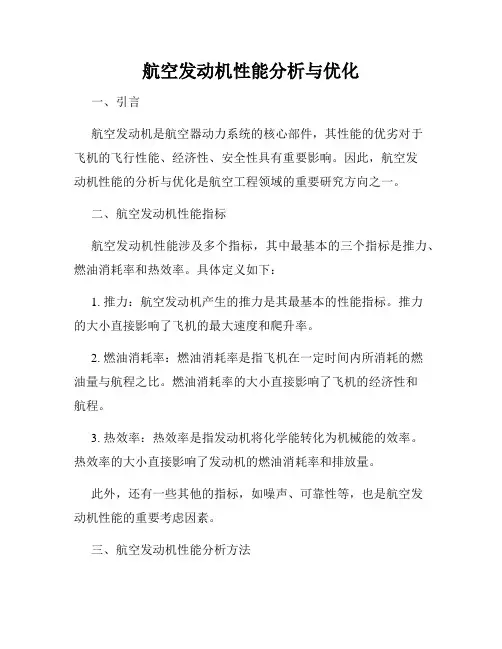

航空发动机性能分析与优化

航空发动机性能分析与优化

航空发动机性能分析与优化一、引言航空发动机是航空器动力系统的核心部件,其性能的优劣对于飞机的飞行性能、经济性、安全性具有重要影响。

因此,航空发动机性能的分析与优化是航空工程领域的重要研究方向之一。

二、航空发动机性能指标航空发动机性能涉及多个指标,其中最基本的三个指标是推力、燃油消耗率和热效率。

具体定义如下:1. 推力:航空发动机产生的推力是其最基本的性能指标。

推力的大小直接影响了飞机的最大速度和爬升率。

2. 燃油消耗率:燃油消耗率是指飞机在一定时间内所消耗的燃油量与航程之比。

燃油消耗率的大小直接影响了飞机的经济性和航程。

3. 热效率:热效率是指发动机将化学能转化为机械能的效率。

热效率的大小直接影响了发动机的燃油消耗率和排放量。

此外,还有一些其他的指标,如噪声、可靠性等,也是航空发动机性能的重要考虑因素。

三、航空发动机性能分析方法航空发动机性能分析方法主要有试验方法和数值模拟方法两种。

1. 试验方法:试验方法是指通过实验测试航空发动机的性能指标。

常用的试验方法包括静态试验、动态试验、飞行试验等。

试验方法不仅可以得到准确的性能数据,而且可以检测发动机在实际使用中的问题。

2. 数值模拟方法:数值模拟方法是指通过计算机模拟航空发动机的流场、燃烧、传热等过程,以预测航空发动机的性能指标。

常用的数值模拟方法包括CFD模拟、燃烧模拟、传热模拟等。

数值模拟方法可以在航空发动机设计的早期阶段对不同方案进行性能评估,从而降低开发成本和时间。

四、航空发动机性能优化航空发动机性能优化的目的是提高航空发动机的性能指标,主要的优化方法包括:1. 设计优化:在发动机设计的早期阶段,通过数值模拟和试验等方法对不同方案进行评估,选取最优的设计方案。

2. 材料优化:选用高强度、高温耐受性的材料,以提高发动机的工作温度和寿命。

3. 涡轮增压器优化:通过对涡轮增压器的设计和控制方式优化,提高发动机的推力、燃油消耗率和热效率。

4. 燃烧优化:通过优化燃料喷射、燃烧室结构等方式,提高发动机的燃油消耗率和热效率,同时减少排放。

航空发动机结构强度与疲劳寿命分析研究

航空发动机结构强度与疲劳寿命分析研究

航空发动机结构强度与疲劳寿命分析研究随着空中交通的快速发展,航空发动机的强度和疲劳寿命成为了当今航空工程领域研究的热点问题。

航空发动机的结构强度和疲劳寿命关系着航空工程的安全性和发展速度。

本文将探讨航空发动机结构强度和疲劳寿命的研究现状和重要性,并介绍相关的实验和计算方法,以期推进航空工程技术研究的进一步发展。

一、航空发动机结构强度分析航空发动机结构强度是指飞行中发动机受到各种载荷和变形的作用下能够保持不发生破坏的能力。

航空发动机受到的载荷主要来自于以下三个方面:1. 飞行负载:包括飞行过程中发动机及飞机的姿态变化、风阻等造成的载荷。

2. 引擎内部负载:包括燃烧过程中温度和压力的变化,转子的旋转、惯性变化和振动等。

3. 外力载荷:包括飞行中的颤振和飞机起降时的冲击负荷。

对于航空发动机结构强度的分析和计算可以采用实验和计算两种方法。

实验方法是通过在实验室或实际测试中测量载荷、变形、应力等参数,进而分析航空发动机结构强度的性能和安全性能。

此外,计算方法还需要基于材料力学和载荷分析等理论,运用计算机模拟技术进行计算和模拟分析。

二、航空发动机疲劳寿命分析航空发动机的疲劳寿命也是影响飞行安全的关键因素之一。

疲劳过程是指材料在受到载荷的影响下经历载荷循环后渐进性破坏的过程。

飞行中,发动机的受载情况是不停地进行循环加载和卸载的,这使得发动机部件的疲劳寿命成为航空工程研究的热点问题。

针对航空发动机部件的疲劳寿命分析,可以采用实验、计算和组合方法进行。

实验方法主要是通过构建模拟环境和载荷循环实验装置对发动机部件进行振动和疲劳试验,以获取疲劳曲线和疲劳寿命。

计算方法则是通过数值模拟分析,基于疲劳强度理论和材料力学,以计算出材料在飞行中的疲劳寿命。

组合方法则是将实验和计算结合起来,以获取更加精确的疲劳寿命预测结果。

三、航空工程技术的发展趋势和未来展望近年来,随着工业技术的飞速发展和新材料的推广应用,航空工程技术得到了快速的发展。

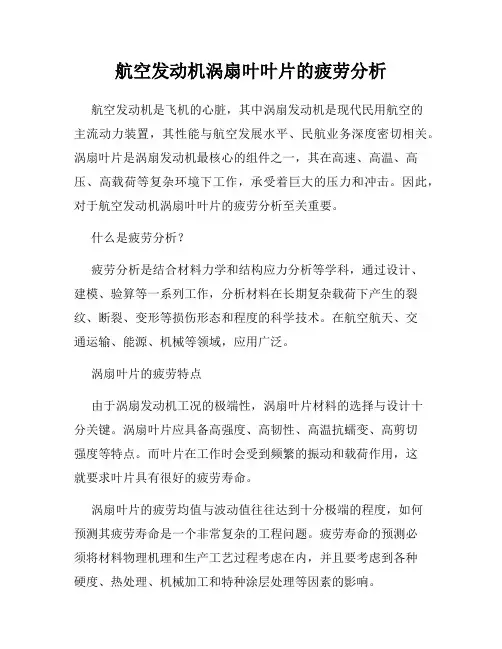

航空发动机涡扇叶叶片的疲劳分析

航空发动机涡扇叶叶片的疲劳分析

航空发动机涡扇叶叶片的疲劳分析航空发动机是飞机的心脏,其中涡扇发动机是现代民用航空的主流动力装置,其性能与航空发展水平、民航业务深度密切相关。

涡扇叶片是涡扇发动机最核心的组件之一,其在高速、高温、高压、高载荷等复杂环境下工作,承受着巨大的压力和冲击。

因此,对于航空发动机涡扇叶叶片的疲劳分析至关重要。

什么是疲劳分析?疲劳分析是结合材料力学和结构应力分析等学科,通过设计、建模、验算等一系列工作,分析材料在长期复杂载荷下产生的裂纹、断裂、变形等损伤形态和程度的科学技术。

在航空航天、交通运输、能源、机械等领域,应用广泛。

涡扇叶片的疲劳特点由于涡扇发动机工况的极端性,涡扇叶片材料的选择与设计十分关键。

涡扇叶片应具备高强度、高韧性、高温抗蠕变、高剪切强度等特点。

而叶片在工作时会受到频繁的振动和载荷作用,这就要求叶片具有很好的疲劳寿命。

涡扇叶片的疲劳均值与波动值往往达到十分极端的程度,如何预测其疲劳寿命是一个非常复杂的工程问题。

疲劳寿命的预测必须将材料物理机理和生产工艺过程考虑在内,并且要考虑到各种硬度、热处理、机械加工和特种涂层处理等因素的影响。

叶片疲劳分析的方法和工具疲劳分析的主要任务是确定叶片的耐久性和疲劳强度,及时掌握叶片的疲劳损伤情况,提出改进建议。

疲劳分析可以基于理论计算、实验数据和现场巡检数据开展相应的分析和评估。

其中基于理论计算的方法又包括了序列功能、极值分布、威布尔分布、蠕变发展和伺服拉力法等模型。

相应的工具可以是Ansys、ABAQUS、ANSYS Fatigue、MSC等商业软件模拟计算工具,或者使用编程语言进行自主开发。

实验数据可能包括了在基地或者飞行试验中获得的数据,这可以帮助疲劳分析师快速检测到叶片上存在的裂纹和其他异常现象。

这些测试数据由可靠性工程师或其他测试人员提供。

巡检数据可以帮助工程团队评估叶片的疲劳寿命,这些数据包括工装检查、机上巡检、机上检查、维护点检或安装维修过程中的实际错误或生产过程中的质量问题所反映出的数据。

航空发动机结构疲劳分析与寿命预测研究

航空发动机结构疲劳分析与寿命预测研究

航空发动机结构疲劳分析与寿命预测研究引言:航空发动机作为飞机的核心部件, 承担着将燃油能转化为机械能的重要任务。

在航空工程中,航空发动机的安全性和可靠性是最基本的要求之一。

因此,对航空发动机的结构疲劳特性进行分析和寿命预测就显得尤为重要。

本文将对航空发动机结构疲劳分析和寿命预测的研究进行探讨及分析。

一、航空发动机结构疲劳分析方法1. 应力分析法为了分析航空发动机在工作过程中受到的应力情况,可以使用有限元法对其结构进行数值模拟。

通过确定结构中各个关键部位的应力分布情况,可以判断关键部位是否有可能出现疲劳破坏。

这种方法对于快速评估结构的疲劳寿命以及发动机设计的优化具有重要意义。

2. 超声波无损检测法超声波无损检测是一种常用的检测方法,可用于航空发动机的结构健康监测。

通过高频的超声波脉冲,可以探测到发动机结构中的缺陷、裂纹等问题。

这种方法具有快速、非破坏性的特点,可以提前发现发动机结构的隐患,从而采取相应的维修和改进措施。

二、航空发动机结构疲劳寿命的预测方法1. Miner理论Miner理论是一种经验性的方法,根据发动机结构在工作过程中的载荷谱和材料疲劳损伤曲线,通过累积损伤值的计算,对结构的疲劳寿命进行预测。

这种方法的优点是简单易行,但缺点是没有考虑结构在不同工况下的动态特性。

2. 基于飞行数据的预测方法这种方法是根据实际的飞行数据来预测航空发动机的结构疲劳寿命。

通过对飞行过程中的加速度、温度、振动等数据的监测和分析,可以得到发动机在实际使用中的负荷情况,从而有效地预测疲劳寿命。

这种方法更加准确,但需要大量的实际数据支持。

三、航空发动机结构疲劳分析与寿命预测的应用1. 优化设计和改进通过对航空发动机结构疲劳分析和寿命预测的研究,可以及时发现和解决发动机结构的缺陷和问题,进而对其进行优化设计和改进。

这将有助于提高发动机的安全性、可靠性和性能。

2. 维修策略制定在航空发动机的使用过程中,经常会遇到一些疲劳裂纹的问题,通过结构疲劳分析和寿命预测,可以预先判断出哪些部位可能会出现疲劳破坏,并制定相应的维修策略。

航空发动机结构-第七章-总体结构

航空发动机结构-第七章-总体结构

一、发动机部件所受作用力
1.2 力的传递
发动机内力
❖ 不传给飞机的力:气动力矩、部分轴向力 。
发动机外传力
❖ 推力,重量,机动飞行时的惯性力 力矩。
二、轴向力和发动机的推力
2.1各部件轴向力分布及推力的计算
推力等于所有部件轴向力之和
2.2转子轴向力及卸(减)荷措施
卸荷为什么不会影响推力
2.3涡轮与压气机轴向力不同
RB199
2.4 滚珠轴承位置
❖ 一般原则
1.尽可能不放在涡轮附近; 2.相对安装节轴向位移最小处; 3.在双支点中均放在压气机之前; 4.在三支点中大多数放在压气机之后。
2.4 滚珠轴承位置
❖ F404
2.4 滚珠轴承位置
❖ V2500
2.4 滚珠轴承位置
❖ RB199
作业
❖ 根据图册或补充讲义附图 ❖ 分析F404和V2500发动机转子支承方案形式
❖ 叶片,进气道,喷口,火燃筒。
一、发动机部件所受作用力
1.1 作用力的分类
2 惯性力、力矩
❖ 旋转或机动飞行时由于质量所产生的力 ❖ 叶片,盘等旋转件上的惯性力 ❖ 作用在转子上的惯性力矩或力偶
一、发动机部件所受作用力
1.1 作用力的分类
3 热应力
❖ 相邻的不同材料在相同温度下; ❖ 工作环境温度梯度不同时可产生;
机匣的安装边处 火燃筒 加力燃烧室
一、发动机部件所受作用力
风扇叶片
一、发动机部件所受作用力
高压压气机盘
一、发动机部件所受作用力
尾喷口
一、发动机部件所受作用力
燃烧室
一、发动机部件所受作用力
1.2 力的传递
零件内力
❖ 零件内部平衡不向外传。热应力、轮盘应力等。

航空发动机受力分析

航空发动机受力分析
g
式中 W——重量,R——飞行轨迹的曲率半径; ——过载系数,表示发动机、飞机零部件的 R n 质量惯性力是其重量的 n 倍。 g
2
歼击机 7~8,最大 10;轰炸机最大 3。
2.6 静子的承力系统

(1)
(2)
承力系统定义和要求 定义: 在发动机静子中,向安装节(支承点)传递负荷的由 构件组成的主干路线称为承力系统(又称传力方案)。 主干构件主要由承力壳体、承力框架(穿过气流通 道)以及安装节组成。 (2) 设计要求: 1)在满足承受负荷(强度要求)与保证足够刚性(影 响性能)的前提下,力求简单、轻。 2)注意温度与受力对变形带来的影响。 3)装拆与维护方便。
原理:卸荷的实质是利用各部件气体轴力的重新分配, 实现减小整个转子的外传轴力 (通过径向止推轴承 传出)。故而对推力无影响。 注意:每套径向止推轴承允许承受的轴力控制在 1000 dan 左右,过小会引起反向冲击与滚动表面蹭伤。
3.4 气体力作用于组合件上的扭矩

涡轮 (1)静子 涡轮静子作用于气流的扭矩为: Mtj’=qmg(c1umr1m-c0umr0m) 通常涡轮为轴向进气,即c0um=0,则 Mtj’=qmgc1umr1m
结论:
(1)管壁受有的气体力仅与进出口参数有关。 (2)截面气体力=该截面气体的动、静压之和。 (3)直管气体力等于进出口的截面气体力代数和。 (4)直管气体力恒指向收敛方向。(式子中的“-” 表示)。
推论:
弯管气体力的大小和方向是进出口截面气体力 的矢量和(方向恒指离心方向)。
,下标 j—静子) 轴向(下标 0) (向前) P m ( c c ) P A P A z 0 2 a 1 a 22 11 (向后) P m ( c c ) P A P A j 0 3 a 2 a 33 2 2 切向(下标 t) P m ( c c ) zt 2 u 1 u (与转向相反) P m ( c c ) (与转向相同) jt 3 u 2 u 对于涡轮而言:(内容雷同,从略)

航空发动机结构强度分析与优化设计

航空发动机结构强度分析与优化设计

航空发动机结构强度分析与优化设计航空发动机是航空运输中最重要的动力装置之一,发动机的结构强度是其可靠性和性能的重要保障。

因此,航空发动机结构强度分析和优化设计是现代航空工业中的热门问题。

一、航空发动机的结构与强度分析航空发动机的结构包括燃气轮机、涡轮增压器、销轴及支撑结构等。

这些结构部件在航空运输中承受着巨大的力和压力,容易产生损伤和疲劳。

因此,为确保航空发动机的安全性和长期使用,必须对其结构进行强度分析。

航空发动机的强度分析主要包括材料力学分析和结构有限元分析两个方面。

材料力学分析是通过应力-应变关系、疲劳寿命、断裂韧度等参数来描述材料的力学性能,从而确定结构安全的材料选择和设计理念。

而结构有限元分析则是通过计算机数值方法对结构进行分析,得到结构的应力分布和变形情况,发现结构中的弱点,进行结构的优化设计。

二、航空发动机结构强度优化设计航空发动机结构强度的优化设计是在满足性能指标的基础上,通过改进结构形式、减少重量等手段,提高结构的强度和减少结构的重量。

其主要任务是提高航空发动机的性能、减少成本、延长使用寿命,以及提高其可靠性。

(一)结构形式优化结构形式优化是指通过改变整个结构的形式、大小和布局,以达到最佳设计目标的设计方法。

例如:对内部钢壳和球形部位的的结构以及叶片和桨叶的设计等进行优化。

这样的优化方法可以改变发动机的总体布局,使得发动机的总体性能更加优越,结构强度更强。

(二)减少结构材料将合适的工程材料选用在正确的位置,能够使结构最大限度地发挥其强度,而不会过度使用曾经高成本的材料。

例如,使用更轻量化的材料,如复合材料或轻合金等,以减少结构中的重量以及最大限度地发挥其强度。

(三)降低外部能减轻负荷在设计航空发动机时,需要考虑在飞行期间不同条件下对其可能产生的负荷。

通过在空气动力设计中的应用,减少机身周围的风阻可以降低外部负荷,这样可以减少该问题对结构的影响。

通过以上这些优化技巧,就可以制造出更轻而强度更大的航空发动机,从而满足空中运输的需求,优化设计可以大大提高其性能及使用寿命,减少解体和故障的风险,使航空运输更加安全。

航空发动机叶轮叶片受力分析及优化设计

航空发动机叶轮叶片受力分析及优化设计

航空发动机叶轮叶片受力分析及优化设计航空发动机是现代航空产业中至关重要的组成部分,而叶轮叶片则是航空发动机中承担关键作用的部件。

叶轮叶片的设计和受力分析是确保航空发动机正常工作和提高性能的关键一环。

本文将对航空发动机叶轮叶片的受力分析及优化设计进行探讨。

首先,我们来看一下航空发动机叶轮叶片所承受的受力情况。

在航空发动机的工作过程中,叶轮叶片会受到多种力的作用,其中包括离心力、惯性力、气动力等。

离心力是由于叶轮旋转产生的,在叶片根部产生较大的受力,随着距离叶片根部越远,受力逐渐减小。

惯性力是由叶轮旋转产生的加速度引起的,其大小与叶片质量和转速有关。

气动力是指由于空气在叶片表面产生的压力差引起的力,其大小与叶片几何形状和工作条件有关。

受力分析的目的是为了确定叶轮叶片的承受能力,以确保叶片在工作过程中不会出现过载现象,保证航空发动机的安全运行。

为了分析叶片的受力情况,我们需要考虑叶片材料的强度、刚度以及工作条件等因素。

材料的强度决定了叶片的承载能力,而刚度则决定了叶片在工作时的变形情况。

根据不同的材料特性和工作条件,可以选择适当的叶片结构和材料,以满足受力分析的需求。

优化设计是为了提高叶轮叶片的性能和效率,以实现更高的功率输出和更低的燃油消耗。

在优化设计中,我们可以从叶片的几何形状、结构设计和材料选择等方面进行考虑。

例如,通过减小叶片的空气动力阻力和湍流损失,可以提高叶片的气动效率;通过改变叶片的厚度、载荷分布和结构形式等,可以改进叶片的强度和刚度,提高其承载能力。

此外,还可以借助计算机辅助设计和有限元分析等工具,对叶片的受力情况进行模拟和仿真,以评估和优化叶片设计。

这些工具可以帮助工程师们更好地理解叶轮叶片的受力分布和变形情况,指导设计者进行合理的优化方案选择。

最后,还需要考虑叶片的制造工艺和装配过程对叶片性能的影响。

制造工艺的合理选择可以提高叶片的质量和一致性,从而提高叶片的可靠性和寿命。

而装配过程的准确性和精度对叶片的工作性能和振动响应有着重要影响。

航空发动机性能分析与评估研究

航空发动机性能分析与评估研究

航空发动机性能分析与评估研究航空发动机是飞机的心脏,承担着提供动力的重要任务。

因此,对航空发动机的性能进行分析与评估是非常必要的。

一、航空发动机性能指标在对航空发动机性能进行评估时,需要首先明确一些关键的性能指标。

常用的航空发动机性能指标包括:1. 推力推力是航空发动机的最基本性能指标,指发动机所产生的动力大小,通常以牛顿(N)或磅力(lbf)为单位。

推力越大,发动机的性能越好。

2. 燃油效率燃油效率指航空发动机在产生推力的同时所消耗的燃油量,通常以单位推力的燃油消耗量(比如kg/kN-hr)表示。

燃油效率越高,发动机的性能越好。

3. 比推重比比推重比是指推力与发动机自身重量之间的比值。

比推重比越大,发动机的性能越好。

4. 飞行高度和速度航空发动机的性能还受到飞行高度和速度的影响。

在不同的飞行高度和速度下,航空发动机所产生的推力和燃油效率也会不同。

二、航空发动机性能评估方法对航空发动机性能进行评估的方法有很多种,常用的方法包括:1. 实验评估法实验评估法是对航空发动机进行实际测试和测量,并根据测试结果对其性能进行评估的方法。

实验评估法可以直接获得航空发动机的性能数据,但需要先建造一台完整的航空发动机,并耗费大量时间和资金。

2. 数值模拟法数值模拟法是用计算机模拟航空发动机内部流场和燃烧过程,以预测其性能的方法。

数值模拟法可以快速、准确地预测航空发动机在不同的运行条件下的性能,但需要准确建模和高性能计算机支持。

3. 实验与数值模拟相结合的方法实验与数值模拟相结合的方法是将实验和数值模拟相结合,对航空发动机的性能进行评估。

这种方法可以综合发动机的实际性能和计算结果,得到更为准确的性能评估结果。

三、航空发动机性能分析与优化研究通过对航空发动机性能进行评估,可以发现其存在的问题和不足之处。

为了提高航空发动机的性能,需要进行分析和优化研究。

1. 流场和燃烧过程的分析与优化航空发动机的流场和燃烧过程直接决定了其性能水平。

航空发动机受力分析

航空发动机受力分析

涡轮受力分析
01
02
03
04
涡轮是航空发动机中最重要 的部件之一,其受力情况对 发动机的性能和寿命有着重
要影响。
在涡轮工作中,叶片受到离 心力、气动力、热力和振动 等多种力的作用。离心力使 叶片产生弯曲和扭转,气动 力则使叶片产生振动和应力。
涡轮的受力分析需要考虑叶 片的形状、材料、转速、排 气温度和压力等多种因素, 以确定叶片的应力和变形。
在此添加您的文本16字
流体动力是航空发动机在流体中运行时受到的力,它包括 流体压力和摩擦力等,对发动机的气动性能和热性能有重 要影响。
受力分析的重要性
受力分析是航空发动机设计和性能分析的重要基础,通过对各种力的分析 和计算,可以更好地了解发动机的工作原理和性能特点。
通过受力分析,可以预测和优化发动机的性能、寿命和可靠性,提高航空 器的安全性和经济性。
受力分析还可以为航空发动机的结构设计和优化提供依据,减少不必要的 重量和阻力,提高发动机的效率和推重比。
02 发动机受力分析
推力与阻力
推力
推力是航空发动机产生的主要作用力,用于克服飞行阻力,使飞机前进。推力 的大小取决于发动机的转速、空气流量和喷嘴前压力。
阻力
阻力是指空气对飞机前进的阻碍力,包括诱导阻力和寄生阻力。诱导阻力主要 来自机翼上产生的升力,而寄生阻力则由飞机各部件的摩擦和干扰引起。
涡轮受力分析的目的是为了 优化叶片设计,提高发动机 性能和寿命,确保发动机安
全可靠地运行。
04 受力分析方法
有限元分析法
总结词
有限元分析法是一种广泛应用于航空发动机受力分析的方法,通过将发动机结构离散化为有限个小的 单元,对每个单元进行受力分析,再通过单元之间的相互作用和连接关系,综合求解整个发动机的受 力情况。

航空发动机常见故障以及处理措施分析

航空发动机常见故障以及处理措施分析

科技论坛由于飞机的飞行环境比较特殊,所以安全性是飞机飞行的重要保障。

发动机为飞机的飞行提供主要的动力,而发动机中的零部件都比较精细化,任何一个零件出现损坏,都会对飞机的安全性形成巨大的威胁。

所以应该对航空发动机的常见故障进行分析,便于在发生故障时,能够快速准确的定位故障点,并且及时维修,避免安全事故的发生。

在平时应该加强对航空发动机的检修和维护,并且针对故障点进行重点检修,及早排除故障,为飞机的安全稳定飞行创造有利的条件。

1航空发动机的常见腐蚀故障概述航空发动机的常见故障现象主要包括腐蚀和疲劳两种,两种故障现象之间是相互影响的,在发动机受到腐蚀的作用下,会加剧零部件的疲劳度,由此导致发动机失效。

发动机的腐蚀主要与气候条件有很大的关系,尤其是长期处于热带和亚热带地区飞行的飞机,空气比较潮湿,所以容易出现腐蚀。

还要沿海工业聚集的地区,由于空气污染比较严重,所以会对发动机造成腐蚀。

航空发动机只有翻修期,而没有总体寿命,发动机的使用寿命是由关键零件决定的,通过对关键零件进行计算,才能够确定整机寿命。

而航空发动机受到腐蚀和疲劳,主要是零部件受损,进而影响到发动机的使用寿命。

在飞机停运期间,如果维护不到位,容易受到周围环境的影响而发生腐蚀,所以应该做好各零部件的日常维护工作,加强防腐和防疲劳处理措施,为航空发动机的安全飞行提供有利的条件。

2控制航空发动机腐蚀的处理措施对于航空发动机的腐蚀现象,主要有两种处理措施,补救性处理和预防性处理。

补救性处理比较被动,并且会对零部件的性能造成较大的影响。

所以一般都会采用预防性处理措施,能够最大限度的防止腐蚀的发生,下面对集中预防性措施进行分析。

2.1控制好设计和加工过程。

严格控制结构设计能够避免因为应力集中而造成的腐蚀,在设计阶段,应该对各个零部件参与的拉应力进行准确的计算和控制。

在控制热处理的过程中,很少会出现由于应力腐蚀而造成涡轮叶片和压气叶片出现断裂的现象,大部分故障都是由于叶片没有经过适当的热处理而产生的。

航空发动机的热力学分析

航空发动机的热力学分析

航空发动机的热力学分析航空发动机,这个被誉为“工业之花”的高科技产物,其背后的热力学原理起着至关重要的作用。

对于大多数人来说,航空发动机或许只是飞机上的一个复杂部件,但深入探究其工作原理,尤其是从热力学的角度进行分析,我们能更好地理解这一伟大的工程奇迹。

要理解航空发动机的热力学原理,首先得明白热力学的一些基本概念。

热力学第一定律告诉我们,能量既不会凭空产生,也不会凭空消失,它只会从一种形式转化为另一种形式,或者从一个物体转移到另一个物体。

在航空发动机中,燃料燃烧所释放的化学能被转化为热能,然后再转化为机械能,推动飞机前进。

航空发动机的工作过程可以大致分为进气、压缩、燃烧、膨胀和排气这几个阶段。

在进气阶段,空气被吸入发动机。

这看似简单的一步,其实也涉及到热力学的知识。

空气的吸入速度、压力和温度等参数都会对后续的过程产生影响。

接下来是压缩阶段。

压缩过程的目的是提高空气的压力和温度,为燃烧创造有利条件。

从热力学的角度看,压缩过程是对空气做功,使其内能增加。

这个过程就好比给一个气球打气,气体被压缩,压力和温度都会升高。

燃烧阶段是航空发动机中最为关键的一步。

在高温高压的环境下,燃料与压缩后的空气混合并燃烧,释放出大量的热能。

这里涉及到燃料的燃烧效率、燃烧速度等诸多因素。

高效的燃烧能够提供更多的能量,从而提高发动机的性能。

膨胀阶段则是将燃烧产生的高温高压气体的内能转化为机械能。

气体膨胀推动涡轮和风扇旋转,产生推力。

这个过程可以看作是一个能量释放的过程,就像一个被压缩的弹簧突然松开,释放出储存的能量。

最后是排气阶段,燃烧后的废气被排出发动机。

排气的速度和温度也会对发动机的效率产生一定的影响。

在航空发动机的热力学分析中,热效率是一个非常重要的指标。

热效率越高,意味着燃料燃烧产生的能量中有更多的部分被转化为有用的机械能,发动机的性能也就越好。

为了提高热效率,工程师们不断地进行技术创新和改进。

例如,采用先进的材料可以承受更高的温度和压力,从而提高燃烧温度,增加热效率。

航空发动机叶轮叶片受力分析及优化设计

航空发动机叶轮叶片受力分析及优化设计

航空发动机叶轮叶片受力分析及优化设计航空发动机叶轮叶片的受力分析及优化设计是航空发动机设计中的重要内容之一、叶轮叶片主要承受来自高速气流的惯性力、离心力、气动力以及温度应力等多种受力,因此对叶轮叶片的受力进行分析与优化设计可以提高其受力性能和寿命,同时保证发动机的可靠性和安全性。

叶片的受力分析首先需要对气流进行流场模拟和流态分析,以确定叶片所受气动载荷的大小和分布。

其次,需要计算叶片上各点的离心力、惯性力以及温度应力。

在计算离心力时,需要确定叶轮的旋转速度和转子重量,并结合叶片的位置和角度等参数进行计算。

计算惯性力时,需要考虑叶片在旋转过程中的加速度和角加速度等因素。

计算温度应力时,需要考虑叶片在高温气流中的热膨胀和冷却效应。

通过对叶片受力情况的综合分析,可以确定叶片的最大受力点和受力分布情况。

基于叶片受力分析的结果,在优化设计中需要考虑以下几个方面:1.材料选择:叶片的材料应具备较高的强度、刚度和耐热性能,以满足叶片在高速气流中承受较大压力和温度应力的要求。

2.减轻质量:通过减少叶片的质量,可以降低叶片所承受的惯性力,提高叶片的动力响应和可靠性。

减轻质量的方法包括使用轻质材料、优化叶片的几何形状以及采用空腔结构等。

3.加强结构刚度:叶片的结构刚度对于抵抗气动力和离心力的作用至关重要。

通过优化叶片的结构形状、增加材料的层数以及采用加强件等方法,可以提高叶片的整体刚度和耐久性。

4.热量管理:高温环境对叶片材料的影响较大,容易导致材料的蠕变和疲劳破坏。

因此,采用适当的冷却系统和热防护措施,能够有效降低叶片的温度应力,延长叶片的使用寿命。

5.流场优化:通过调整叶轮叶片的几何形状和叶片布置,可以优化叶轮的气动性能和流场分布,降低气流对叶片的影响和阻力,提高叶片的效率和性能。

综上所述,航空发动机叶轮叶片的受力分析及优化设计是一个综合考虑材料、结构、热力学和气动学等多个因素的过程。

通过合理的叶片受力分析和优化设计,可以提高叶片的受力性能和寿命,并保证航空发动机的可靠性和安全性。

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计引言航空发动机试验舱是用于对航空发动机进行测试和评估的重要设备。

在发动机试验过程中,试验舱必须能承受来自发动机内部的各种力和应力。

对试验舱的应力分析和强度设计至关重要。

本文将针对航空发动机试验舱的应力分析和强度设计进行探讨。

一、航空发动机试验舱的应力来源1. 发动机内部作用力航空发动机试验舱在试验过程中会受到来自发动机内部的作用力,包括旋转惯性力、推力、振动力等。

这些力会给试验舱内部的结构件带来各种形式的应力,如轴向力、弯曲力等。

2. 温度变化发动机试验舱在试验过程中会受到来自发动机内部燃烧产生的高温影响,也会受到外部环境温度的影响。

温度的变化会导致试验舱内部结构件的热应力,对试验舱的强度和稳定性造成挑战。

1. 结构分析针对航空发动机试验舱的结构件,进行有限元分析,对其在不同工况下的受力情况进行模拟和计算。

通过分析试验舱内部结构件的受力情况,可以确定不同结构件在各种应力作用下的性能表现和变形情况。

1. 结构优化设计根据应力分析结果,对试验舱内部结构件进行优化设计,包括增加材料的加强和改进结构件的布局。

通过优化设计,提高试验舱内部结构件的承载能力和稳定性,从而提高试验舱的强度。

2. 材料选择根据应力分析结果和结构优化设计,选择合适的材料进行试验舱内部结构件的制造。

选用高强度、高弹性模量的材料,同时要满足试验舱内部大温差场的材料稳定性要求。

3. 结构监测与维护在试验舱投入使用后,要进行结构监测与维护。

通过实时监测试验舱内部结构件的应力和变形情况,及时发现异常情况,采取适当的维护措施,保证试验舱内部结构件的正常运行和安全性。

结论航空发动机试验舱的应力分析和强度设计是保证试验舱正常运行和安全性的重要环节。

通过对试验舱内部结构件的应力情况进行分析和计算,可以评估结构件的性能表现和变形情况,为试验舱的强度设计提供依据。

通过结构优化设计、材料选择和结构监测与维护,可以提高试验舱的承载能力和稳定性,保证试验舱内部结构件的正常运行和安全性。

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计航空发动机试验舱是一个非常重要的部件,用于模拟各种工况条件对发动机进行试验。

在试验过程中,试验舱需要承受来自发动机高温、高压和高速气流的巨大压力和冲击力。

对试验舱的应力分析和强度设计至关重要。

进行应力分析。

航空发动机试验舱的应力分析主要包括静力分析和动力分析两个方面。

静力分析主要是对试验舱的静态载荷进行分析,包括发动机产生的静态气压、温度和飞行载荷等。

动力分析主要是对试验舱的动态载荷进行分析,包括发动机产生的动态气流和振动等。

通过应力分析,可以确定试验舱在各种工况下的应力分布和应力集中部位,为后续的强度设计提供依据。

进行强度设计。

强度设计是根据应力分析的结果,结合试验舱的材料力学性能和结构特点,确定试验舱的强度要求,并进行结构设计。

强度设计的关键是确定试验舱的受力路径,增加强度不足的部位的材料厚度或增加材料强度,确保试验舱在各种工况下都能满足要求的强度。

还需要考虑试验舱的接口设计,如与发动机连接的部位需要进行强度匹配,确保连接处的强度不会成为发动机试验的瓶颈。

还需要进行强度验证。

强度验证是通过试验和计算两种方法进行的。

试验方法主要是进行静态和动态加载试验,模拟实际工况下试验舱的受力情况,验证其强度是否满足设计要求。

计算方法主要是通过有限元分析等数值模拟方法,对试验舱进行强度计算,验证其强度是否满足设计要求。

通过强度验证,可以确保试验舱在实际使用中的强度性能符合设计要求。

航空发动机试验舱的应力分析和强度设计是确保试验舱强度性能的重要工作。

通过合理的应力分析和强度设计,可以保证试验舱在各种工况下都能够安全可靠地运行,并为发动机的试验提供可靠的保障。

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计

航空发动机试验舱应力分析和强度设计航空发动机是飞机的核心部件之一,发动机试验舱是对发动机进行测试和评估的重要设备。

在发动机试验过程中,试验舱会受到多种力的作用,如气流的冲击、振动以及温度等,因此试验舱的应力分析和强度设计非常重要。

试验舱应力分析主要包括材料力学分析、结构设计分析和有限元分析等方面。

材料力学分析是为了确定试验舱的材料特性和力学性质,包括弹性模量、屈服强度、断裂韧性、疲劳寿命等。

结构设计分析则是为了确定试验舱的结构形式、受力情况和支撑方式等,以及确定结构的参数,如壁厚、加强筋数量和位置等。

有限元分析则是利用计算机模拟试验舱的受力情况,对各个部位的应力和变形进行分析,并确定试验舱的强度和稳定性。

试验舱的强度设计主要包括两个方面:一是在试验过程中确保试验舱的外形尺寸和结构完整,不受试验压力和温度的影响;二是在试验舱发生故障时,能够保证试验舱内的人员安全。

为此,试验舱的强度设计需要满足以下要求:1、达到飞机发动机试验标准,保证试验舱能承受试验压力和温度的挑战,并同时满足振动、噪声等要求。

2、采用高强度材料,如复合材料、钛合金等。

钛合金是目前航空发动机试验舱的主要构造材料之一,它具有强度高、重量轻、抗腐蚀性强等优点。

3、采用合理的结构设计,如增加加强筋、调整构造等,以增强结构的刚性和稳定性。

4、采用加固和缓冲装置,如减震器、隔音泡沫等,以减少试验舱的振动和噪声。

在试验舱的强度设计中,还需要考虑试验舱应急情况下的疏散方案和救援方案,特别是需要考虑容纳人员的安全问题。

总之,发动机试验舱的应力分析和强度设计是保证试验舱能够承受试验压力和温度挑战,同时保证试验舱内人员安全的重要环节。

通过科学的设计和合理的构造,可以确保试验舱的强度和稳定性,为发动机试验工作提供良好保障。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
把面力分为两部分:(1)管壁反力 R 壁和截面 00、1-1 处管外流体压力 R截,因此:
气体: ,因此:
❖ 直管通道 设定图示为正方向“+”, R壁 为壁面对气体的
作用力(为“+”方向),由动量定理可得,
mc1 mc0 P0 A0 P1A1 R壁
a.推力是发动机所有部件气体轴力(通过传递后)的代 数和。 气体轴力通常以扩压器为界,前者向前, 后者向后。承力壳体以受拉为主。如果出现受压 则应有局部加强措施。
b.飞行状态变→轴力分布变→推力变 (以加力状态为 例)
c.径向止推轴承是转子轴力传出(向静子)的必经之路。 可见,发动机的主轴承是转子向静子传力的关键 件(不仅支撑,还要传力),径向止推轴承尤其显 得重要。
通常涡轮为轴向进气,即c0um=0,则 Mtj’=qmgc1umr1m
根据反作用力原理,气流给静子的扭矩为 Mtj=-Mtj’=-qmgc1umr1m
❖ (2)转子 涡轮转子作用于气流的扭矩为
Mtz’=qmg(c2umr2m-c1umr1m)
由于涡轮出口气流的方向一般接近轴向,可认为
原理:卸荷的实质是利用各部件气体轴力的重新分配, 实现减小整个转子的外传轴力 (通过径向止推轴承 传出)。故而对推力无影响。
注意:每套径向止推轴承允许承受的轴力控制在 1000 dan 左右,过小会引起反向冲击与滚动表面蹭伤。
3.4 气体力作用于组合件上的扭矩
❖ 涡轮 (1)静子 涡轮静子作用于气流的扭矩为: Mtj’=qmg(c1umr1m-c0umr0m)
(向前) (向后)
Pzt m(c2u c1u )
(与转向相反)
Pjt m(c3u c2u )
(与转向相同)
对于涡轮而言:(内容雷同,从略)
叶栅受力特点:
压气机:动叶┬ 轴力与流向相反(向前) └ 切力与转向相反
静叶┬ 轴力与流向相反(向前) └ 切力与转向相同(逆于动叶)
涡 轮: 动叶┬ 轴力与流向相同(向后) └ 切力与转向相同
(4)盘后端面的气体力 P4=πd22pc/4
总的轴向气体力为: Ptz=P1-P2-P3+P4
(实际为负值,即向后)
转子受力特点: 1) 部件轴力是气体对所有外表面的作用力的轴向分 量代数和; 2) 多级转子轴力应是各级外表面气体轴力的代数和。
❖ 典型发动机的气体轴力分布
(1) 轴力分布特点:
载荷谱研究包括两个方面:
(1) 飞行任务剖面 随发动机的使用不同而不同。
(2)飞行任务混频 * 载荷谱研究花费很大。
飞行任务剖面图
1为发动机启动和预热段;2为滑行段;3为起飞段; 4为爬升段;5为巡航段;6为下降段;7为盘旋段; 8为转场和下降段;9为着陆、滑行和关机段。
3.2 作用在各零部件上负荷
载荷与载荷谱的确定是实现计划的首要条件
3.1 载荷、载荷谱及其在结构设计中的作用
❖ 静载荷是发动机结构静强度设计的基础 (1)设计准则: σ≤σs (2)设计方法 确定载荷 P 的大小→求出应力→是否满足 设计准则?
❖ 载荷谱是发动机结构疲劳寿命设计的基础 通俗地说,载荷谱即载荷随时间变化的历程。
静叶┬ 轴力同于动叶 (向后) └ 切力与转向相反(逆于动叶)
❖ 涡轮转子轴向力计算
(1)叶片上的气体力 P1=qmg(c2a-c1a)+p2F2-p1F1 ≤0 (实际为负值,即向后)
(2)盘前密封齿以外的气体力 P2=π(d22-d32)Pa /4
(3)盘前密封齿以内的气体力 P3=πd32Pb/4
❖ (2) 卸荷:
目的:适当减小径向止推轴承的轴向负荷,以保证其 可靠工作。
措施: 1) 后腔(B 腔)减压到 0.13--0.16 MPa,则压气机 转子由[+52000]降至(+29000),而轴承机匣相应由 [-20100]增至(+2900 dan); 2) 前腔(A 腔)增压,使压气机转子由(29000)降至 25400dan,而前机匣则由(-100)增至 3500 dan; 3) 压气机(OK)与涡轮(TY)转子相连(共轴).2540023100=2300 dan.
❖ 负荷引起的失效模式
机械构件的失效模式是多样化的(含不确定性),主 要取决于负荷引起的应力变化与性质,而不是仅仅 取决于应力的分布和水平。
负荷大小与其变化规律统称为“谱”。
3.3 气体力计算
❖ 动量定律 在定常流动中,管内流体在单位时间流出的动量与 流入的动量之差,等于作用在管内流体上的体积力 与表面力的矢量和。
❖ 负荷类型(实际指“负荷的产生”)
(1)气体力—— 气体对各零组件表面的作用(压)力。
与气体接触的所有零件均有气体力。
(2)质量负荷——具有质量(或点)的构件在力场(通常 指速度矢量变化引起的惯性力场)中受有的作用力。
(3) 温度负荷——因温度影响(受热不均或材料不同) 而引起零组件本身或相互间的约束,从而产生“内 在”的作用力。
推论:
弯管气体力的大小和方向是进出口截面气体力 的矢量和(方向恒指离心方向)。
❖ 叶栅通道
对于压气机而言:(下标 z—转子,下标 j—静子)
轴向(下标 0)
Pz0 m(c2a c1a ) P2 A2 P1 A1 Pj0 m(c3a c2a ) P3 A3 P2 A2
切向(下标 t)
R壁 mc1 mc0 P0 A0 P1A1 (mc1 P1A1) (mc0 P0 A0 )
作用于内壁表面的气体力 为 :
=- R壁 = - (mc1 P1A1) (mc0 P0 A0 )
结论:
(1)管壁受有的气体力仅与进出口参数有关。 (2)截面气体力=该截面气体的动、静压之和。 (3)直管气体力等于进出口的截面气体力代数和。 (4)直管气体力恒指向收敛方向。(式子中的“-” 表示)。
(4) 其它负荷——摩擦力、挤压力等。
❖ 负荷传递 发动机中载荷的传递方式:
a.在零件或组件中相互抵消而不传递出去。 如:离心力、轮盘的热应力 b.有些虽然传递给相邻的组件或零件,但在发动机内
部抵消不传给飞机。 如:部分轴向力或扭矩 c.有些则通过相邻零件传递,最后传到飞机上去。 如:大部分的轴向力及惯性力
相关文档
最新文档
