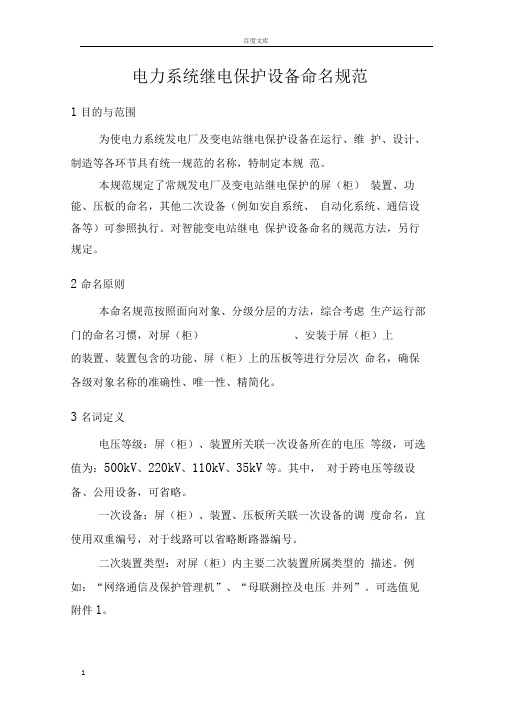

电力系统继电保护设备命名规范

1 目的与范围

为使电力系统发电厂及变电站继电保护设备在运行、维护、设计、制造等各环节具有统一规范的名称，特制定本规范。

本规范规定了常规发电厂及变电站继电保护的屏（柜）、装置、功能、压板的命名，其他二次设备（例如安自系统、自动化系统、通信设备等）可参照执行。对智能变电站继电保护设备命名的规范方法，另行规定。

2 命名原则

本命名规范按照面向对象、分级分层的方法，综合考虑生产运行部门的命名习惯，对屏（柜）、安装于屏（柜）上的装置、装置包含的功能、屏（柜）上的压板等进行分层次命名，确保各级对象名称的准确性、唯一性、精简化。

3 名词定义

电压等级：屏（柜）、装置所关联一次设备所在的电压等级，可选值为：500kV、220kV、110kV、35kV等。其中，对于跨电压等级设备、公用设备，可省略。

一次设备：屏（柜）、装置、压板所关联一次设备的调度命名，宜使用双重编号，对于线路可以省略断路器编号。

二次装置类型：对屏（柜）内主要二次装置所属类型的描述。例如：“网络通信及保护管理机”、“母联测控及电压并列”。可选值见附件1。

功能类型：表示保护原理、保护动作的物理量或保护对象。例如：“纵联差动保护”、“零序过流保护”。可选值见附件3。

4 屏（柜）命名规范

屏（柜）的命名应确保本厂站内的唯一性，并体现屏（柜）与一次设备的关系。其格式定义如下：

【电压等级】【一次设备】【二次装置类型】【屏序号】

解释如下：

【电压等级】：对于跨电压等级设备、公用设备，可省略。

【一次设备】：对于一面屏内关联多个一次设备的，对于110kV及以上系统应列出所有一次设备，并以“、”分隔，例如：“**线、**线”；对于35kV及以下系统，本部分可省略。对于公用装置屏，本部分可省略。

【二次装置类型】：对于一面屏安装的装置类型超过一种的情况，其【二次装置类型】部分应涵盖主要装置类型的描述，例如：“网络通信及保护管理机”、“母联测控及电压并列”。详见附件1。

【屏序号】：用于区分同类型屏（柜），形如“屏Ⅰ”（Ⅰ、Ⅱ、Ⅲ、Ⅳ等为全角罗马数字）。只有一面屏的，可省略序号，形如“屏”。屏序号编码原则见附件2。

举例如下：

500kV **线线路保护屏Ⅰ

110kV **线、**线线路保护屏

500kV **线5031 断路器保护屏

#2主变5033 断路器保护屏

500kV 三串联络5032 断路器保护屏

220kV 母联（分段）21F 断路器保护屏Ⅰ

220kV 内桥203 断路器保护屏Ⅰ

220kV 故障录波器屏Ⅰ

220kV 线路故障录波器屏Ⅰ

主变故障录波器屏Ⅰ

#2主变变压器保护屏Ⅰ

35kV 补偿设备保护屏

35kV 线路保护屏Ⅰ

220kV A段母线保护屏Ⅰ（注：双母双分）

220kV 母线保护屏Ⅰ（注：单母线、双母线以及双母单分）

220kV #1 母线保护屏Ⅰ（注：3/2接线）

500kV 线路保护接口屏Ⅰ

500kV **线载波机屏

500kV 测控装置屏Ⅰ

220V 直流馈线屏

220V 直流分电屏

监控UPS电源屏

监控网络通讯屏

5 装置命名规范

装置的命名应确保屏（柜）内的唯一性，其格式定义如下：

【电压等级】【一次设备】【装置主型号】【装置辅助型号】【序号】

解释如下：

【电压等级】和【一次设备】：装置命名主要通过所在屏（柜）的名称体现与一次设备的关系。当屏柜内装置关联同一个一次设备时，该部分可省略。

【装置主型号】：厂家给出的装置型号中概括产品平台或类型的部分，例如RCS-931AM装置的“RCS-931”。

【装置辅助型号】：厂家给出的装置型号中用于区分功能或应用场合的部分，例如RCS-931AM装置的“AM”。

【序号】：区分关联同一个一次设备，且主型号相同的多套装置,采用全角罗马数字，形如“Ⅰ”、“Ⅱ”、“Ⅲ”、……。安装在同一个屏的装置,自上而下编号；安装在不同屏装置的序号须与屏序号一致。

举例如下：

1)500kV**线5031断路器保护屏中的断路器保护和短引线保护，可分别命名为：

500kV **线5031 RCS-921 A 或 **线5031 RCS-921 A 500kV 5031-5032 RCS-922 A 或 5031-5032 RCS-922 A

2)220kV**线线路保护屏Ⅱ中的线路保护和断路器保护，可分别命名为：

RCS-902 CFM

RCS-923 A

6 功能命名规范

功能的命名应确保装置内的唯一性，其格式定义如下：【相别或绕组】【功能类型】【保护段】

解释如下：

【相别或绕组】：相别的可选值为“A相”、“B相”、“C 相”、“中性点”、“高压侧中性点”、“中压侧中性点”；绕组各侧可选值为“高压侧”、“中压侧”、“公共绕组”、“低压侧”、“低压Ⅰ侧”、“低压Ⅱ侧”、“本体”、“调压”。

【功能类型】：表示保护原理、保护动作的物理量或保护对象。详见附件3。

【保护段】：可选值为Ⅰ段、Ⅱ段、Ⅲ段、Ⅳ段。

举例如下：

纵联差动保护

母线差动保护

分相差动保护

高压侧相间阻抗Ⅱ段

零序方向过流Ⅰ段

7 压板命名规范

压板的命名应确保屏（柜）内的唯一性，分为“功能压板”、“出口压板”、“备用压板”三种类型。

7.1 功能压板
