硫铝酸盐水泥的工艺制备
硫铝酸盐快硬水泥 (1)
（3）煅烧 煅烧设备为回转窑。烧成温度一般为 1250～1350℃。 （4）粉磨 在水泥粉磨过程中，比表面积应控制在 350m2/kg以上，一般为350～400m2/kg 的范围。
最高可抗SO42-离子浓度（1～2）×104㎎/L。
主要用于受硫酸盐侵蚀的海港、水利、地下、 隧道、引水、道路和桥梁基础等工程。
1.4
装饰水泥
装饰水泥指白色水泥和彩色水泥。装饰 水泥主要用于建筑装饰工程，可配制成彩色
灰浆或制造各种彩色和白色混凝土，如水磨
石、斩假石等。白色和彩色水泥与其他天然
的和人造的装饰材料相比，具有使用方便、
◆煅烧
生产C4A3S—β -C2S型水泥熟料，一般 采用干法回转窑生产，也可以用立窑生产。 生料细度控制在0.080mm方孔筛筛余＜10%。 熟料煅烧温度为1250～1350℃，不宜超过
1400℃，否则CaSO4分解，C4A3S也分解。
◆水化与硬化
和石膏形成钙矾石和Al（OH）3凝胶，石 膏量少时，后来生成低硫型硫铝酸钙。由于较 低温度形成的C2S水化较快，生成C-S-H凝胶， 而AH3和C-S-H凝胶填充在水化硫铝酸钙之间， 加固和致密水泥石的结构，故水泥早期强度高。
水泥标号
抗压强度(MPa) 3d 28d 42.5 27.0 52.5 22.0
抗折强度(MPa) 3d 4.0 28d 7.0
425
525
625
5.0
5.5
7.5
8.5
32.0
62.5
1.5.2
硫铁铝酸盐水泥生产工艺流程
硫铁铝酸盐水泥生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!硫铁铝酸盐水泥是一种特殊类型的水泥，其生产工艺流程较为复杂，主要包括原料准备、配料、煅烧、磨粉等几个步骤。
速硬高强硫铝酸盐水泥泡沫混凝土
速硬高强硫铝酸盐水泥泡沫混凝土硫铝酸盐泡沫混凝土采用独特的水泥发泡剂和改性硫铝酸盐水泥生产，该工艺是我公司拥有自主知识产权，是在铝酸钙水泥发泡剂基础上提升开发出来又一新产品。
使硫铝酸盐水泥的用途得到更好的应用，硫铝酸盐泡沫混凝土继承硅酸盐泡沫混凝土的隔热保暖、隔音防水的物理性和简单生产工艺，克服了硅酸盐泡沫混凝土的强度发展慢，承压强度低，也克服铝酸钙泡沫混凝土在大水灰比早强增加慢的弱点，具有硬固快、强度高、承压强度接近红砖，操作方便，性能价格比好，有其很好发展的生产新技术新工艺。
硫铝酸盐水泥是我国新型水泥。
采用硫铝酸盐生产泡沫混凝土，具有快硬、强度高、承压强度高，韧性好，抗裂性和抗渗性能，吸水率低，耐磨，可切割，是理想的现场浇注泡沫混凝土墙体、抗渗、隔热保温层的材料。
小时强度增长快，模具、场地利用率高。
硫铝酸盐泡沫混凝土与硅酸盐水泥泡沫混凝土在隔热保暖、隔音防水物理性能相同，但在抗压抗折强度硫铝酸盐泡沫混凝土比硅酸盐水泥泡沫混凝土高数倍，已接近普通混凝土和红砖，后者不具隔热隔音防寒防水性能。
用途：硫铝酸盐泡沫混凝土有极强的粘结性，克服了硅酸盐泡沫混凝土与旧物件粘结力差，易分离脱落的现象，在使用中可以边浇注硫铝酸盐泡沫混凝土边上盖地砖，大量节约水泥砂浆，制得的泡沫混凝土气孔是封闭的，有极好防水抗渗的作用，节约粘贴材料，缩短施工时间，该地板约24小时后可以使用。
该工艺技术也可应用于室内外隔墙，外墙装饰的天然石、陶瓷饰砖可以同时浇注粘贴成型。
生产地暖隔热保温泡沫混凝土，硫铝酸盐泡沫墙板替代轻质GRC泡沫隔墙板、GRC屋面隔热保温防水层，也可生产仿天然泡沫文化石、艺术品，吸音、隔音板、天花板。
在大工业化生产中自然快速硬固，场地利用率高，免除蒸气养护。
硫铝酸盐水泥发泡剂：透明棕黄色溶液，速溶，可在任何比例中稀释。
无毒，对人无害，不污染环境用量，每立方米泡沫混凝土约0.5公斤-1公斤泡沫量是原体积的 500-600倍。

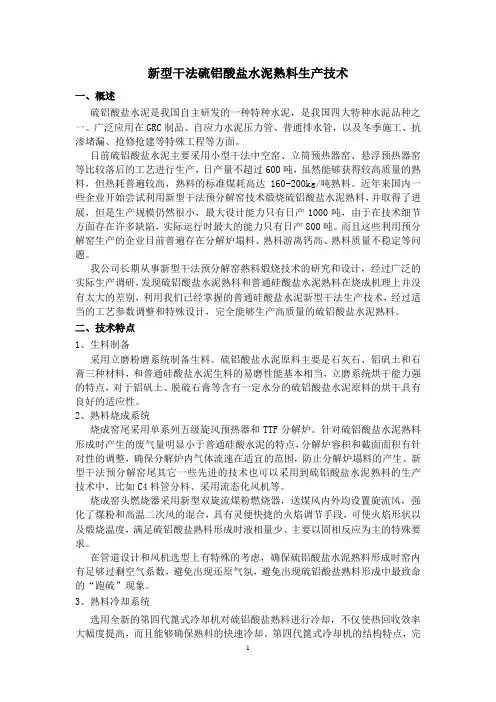

硫铝酸盐水泥熟料生产技术
新型干法硫铝酸盐水泥熟料生产技术一、概述硫铝酸盐水泥是我国自主研发的一种特种水泥，是我国四大特种水泥品种之一。
广泛应用在GRC制品、自应力水泥压力管、普通排水管，以及冬季施工、抗渗堵漏、抢修抢建等特殊工程等方面。
目前硫铝酸盐水泥主要采用小型干法中空窑、立筒预热器窑、悬浮预热器窑等比较落后的工艺进行生产，日产量不超过600吨，虽然能够获得较高质量的熟料，但热耗普遍较高，熟料的标准煤耗高达160-200kg/吨熟料。
近年来国内一些企业开始尝试利用新型干法预分解窑技术煅烧硫铝酸盐水泥熟料，并取得了进展，但是生产规模仍然很小，最大设计能力只有日产1000吨，由于在技术细节方面存在许多缺陷，实际运行时最大的能力只有日产800吨。
而且这些利用预分解窑生产的企业目前普遍存在分解炉塌料、熟料游离钙高、熟料质量不稳定等问题。
我公司长期从事新型干法预分解窑熟料煅烧技术的研究和设计，经过广泛的实际生产调研，发现硫铝酸盐水泥熟料和普通硅酸盐水泥熟料在烧成机理上并没有太大的差别，利用我们已经掌握的普通硅酸盐水泥新型干法生产技术，经过适当的工艺参数调整和特殊设计，完全能够生产高质量的硫铝酸盐水泥熟料。
二、技术特点1、生料制备采用立磨粉磨系统制备生料。
硫铝酸盐水泥原料主要是石灰石、铝矾土和石膏三种材料，和普通硅酸盐水泥生料的易磨性能基本相当，立磨系统烘干能力强的特点，对于铝矾土、脱硫石膏等含有一定水分的硫铝酸盐水泥原料的烘干具有良好的适应性。
2、熟料烧成系统烧成窑尾采用单系列五级旋风预热器和TTF分解炉。
针对硫铝酸盐水泥熟料形成时产生的废气量明显小于普通硅酸水泥的特点，分解炉容积和截面面积有针对性的调整，确保分解炉内气体流速在适宜的范围，防止分解炉塌料的产生。
新型干法预分解窑尾其它一些先进的技术也可以采用到硫铝酸盐水泥熟料的生产技术中，比如C4料管分料、采用流态化风机等。
烧成窑头燃烧器采用新型双旋流煤粉燃烧器，送煤风内外均设置旋流风，强化了煤粉和高温二次风的混合，具有灵便快捷的火焰调节手段，可使火焰形状以及煅烧温度，满足硫铝酸盐熟料形成时液相量少、主要以固相反应为主的特殊要求。
赤泥制备硫铝酸盐水泥熟料的物相组成及水化性能
赤泥制备硫铝酸盐水泥熟料的物相组成及水化性能赵宏伟1,李金洪1,刘 辉2(11中国地质大学矿物材料国家专业实验室,北京 100083;21山东铝业股份有限公司,山东淄博 255052) 摘 要:以赤泥为主要原料,经配方设计,在1300℃条件下烧制硫铝酸盐水泥熟料。
运用X 粉晶衍射(XRD )和扫描电镜(SEM )等手段,对水泥熟料形成历程、水化产物进行分析。
结果表明,水泥熟料有较好的易烧性,熟料主要矿物发育良好。
水化产物以花瓣状或片状的AFm 、短柱状的AFt 及C 2S 2H 等胶体为主,浆体结构致密。
水泥净浆试块强度测试结果表明,1d ,3d ,28d 龄期的抗压强度分别为42MPa ,50MPa ,65MPa ,抗折强度分别为810MPa ,815MPa ,1215MPa ,早期强度较高且增进稳定。
关键词:环境工程;赤泥;水泥熟料;硫铝酸盐中图分类号:X758;TQ17217;TF821 文献标识码:A 文章编号:1001-0211(2006)04-0119-05收稿日期:2006-05-16基金项目:国家自然科学基金资助项目(40602008);矿物材料国家专业实验室基金项目(A05005)作者简介:赵宏伟(1983-),男,陕西眉县人,助教,主要从事非金属矿物材料等方面的研究。
赤泥是工业氧化铝生产中排放的高碱性泥浆(p H 10～1215),化学成分极其复杂,属于工业有害废渣[1]。
每生产1t 氧化铝约排放110～116t 赤泥,全世界每年赤泥排放量约为6600万t [1-2],我国赤泥年排放量高达300万t ,当前赤泥的利用率仅为15%左右[3]。
因此,赤泥的治理与综合利用问题已引起国内外普遍关注,是目前铝工业急需解决的重要课题之一。
近年来,赤泥用于水泥、混凝土方面的研究,获得了较好的成果[4-9],但因赤泥的含碱R 2O (即Na 2O +K 2O )较高(一般在215%～310%),不能直接大量作为烧制普通硅酸盐水泥熟料的原料,大部分是作为水泥或混凝土等胶凝材料的性能调节型辅助胶凝组分掺杂。
垃圾焚烧飞灰制备硫铝酸盐水泥的安全性研究
垃圾焚烧飞灰制备硫铝酸盐水泥的安全性研究所属行业: 固废处理关键词：生活垃圾焚烧飞灰垃圾焚烧城市生活垃圾焚烧飞灰中常含有大量的具有高浸出毒性的可溶性重金属，其含量比一般土壤中高10～100倍，如对这些飞灰采取简单的填埋处理，势必增加对生态环境的污染，严重威胁人类的生存和生活环境[1]。
与此同时，焚烧飞灰主要化学组成属CaO-SiO2-Al2O3体系，已有研究表明，利用焚烧飞灰辅以其他校正原料煅烧，不仅可以制备硅酸盐水泥，还可制备以无水硫铝酸钙或阿利尼特等为主的节能水泥[2-5]。
本文在已有研究基础上，采取适宜率值在低于硅酸盐水泥熟料烧成温度下制备硫铝酸盐水泥熟料，高温去除飞灰中剧毒性有机物的同时，重点研究烧成过程中重金属的逸放及其在硬化水泥浆体中的浸出特性，为焚烧飞灰在水泥工业中资源化利用的可行性及安全性提供依据。
1 试验材料与方法1.1 原材料试验采用垃圾焚烧飞灰的XRD图谱见图1。
从图1可知，其主要物相包括KCl、NaCl、Ca(OH)2、CaCl2、CaClOH、CaSO4、CaCO3、SiO2和CaO等。
校正原料包括石灰石粉、铝矾土和脱硫石膏。
采用X 射线荧光光谱（XRF）测得的原料化学成分见表1。
图1 垃圾焚烧飞灰XRD分析表1 试验用原料的主要化学组成 %1.2 试验方法在已有研究基础上，控制碱度Cm、铝硫比P和铝硅比n分别为1.05、2.5和3，焚烧飞灰在原料中的掺量为30%。
原材料按比例混合均匀后置于Φ30mm×50mm圆形试模中，在200kN压力下，稳压2min 后卸压。
将所得试样放入高温炉中以30℃/min匀速升温至1250℃并保温2h。
采用X射线衍射仪（XRD）和X射线荧光光谱（XRF）对烧成熟料矿物及化学组成进行分析。
将无水石膏按不同掺量与磨细硫铝酸盐水泥熟料充分混合，以0.3为水灰比拌合成型净浆试样，在(20±2)℃、相对湿度95%条件下养护至设定龄期，测试其抗压强度，并采用XRD对硬化浆体的矿物组成进行分析。
硫铝酸盐水泥复合调凝剂的制备及其性能研究
收 稿 日期 ：２ ０ １ ３ — ０ ３ 一 们． 宁 波大学 学报 （ 理 工版 ）网址 ： ｈ ｔ ｔ ｐ ： ／ ／ ｊ ｏ ｕ ｒ ｎ ａ ｌ ｌ ｇ ． ｎ ｂ ｕ ． ｅ ｄ ｕ ． ｃ ｎ ／ 基 金项 目： 浙 江省 自然科 学 基金 （ Ｌ Ｑ１ ２ Ｅ ０ ８ ０ ０ ２）； 宁 波 市 自然 科学 基金 （ ２ ０ １ ２ Ａ６ １ ０ １ ５ ９ ）；宁波 大学学 科项 目 （ Ｘ ＫＬ １ １ Ｄ２ ０ ８ １ ） 第一作者：巴明芳 （ １ ９ ７ ５ 一）， 女，山东滨州人， 博士， 工程师， 主要研究方向： 水泥基复合材料． Ｅ － ｍａ ｉ ｌ ： ｂ ａ ｍｉ ｎ ｇ ｆ ａ ｎ ｇ ＠ｎ ｂ ｕ ． ｅ ｄ ｕ ． ｃ ｎ
１ 试 验
硫铝酸盐水泥具有早期高强度 、 高抗渗和高抗 冻等基本特性，并可通过调 节石膏掺 量来 调整 其 膨胀 性 能 【 】 ４ ｊ ． 但 硫铝 酸 盐 水泥 的矿 物 组 分 决 定 了
它凝 结 比较 怏 ， 给 施 工作 业带 来 不便 ，这也 在 一定 程 度 上 限制 了其 在 工 程领 域 的 推 广 和 利用 ［ ５ － ６ ］近 年 来 ，针 对 硫铝 酸 盐 水泥 缓 凝 剂 和促 凝 剂 的研 究
了 新 型 硫 铝 酸 盐 水 泥 缓 凝 剂 ，认 为 只要 合 理 控 制 缓 凝 剂 中硼砂 与硫 酸 铝 的 比例 可 保 证 水 泥适 度缓
含量／ ％
２ ８， － － ４０ ３ ～１ ０ ３ ６— ４３ １ ～３
成分
Ｓ０ Ｃ４ Ａ３ Ｃ， Ｓ Ｃ４ ＡＦ
初 终凝 时 间， 并 依据 ＧＢ ／ Ｔ ８ ０ ７ ７ — ２ ０ ０ ０中水泥净 浆 流 动 度 检 测 方 法 测 定 浆 体 的 净 浆 流 动度 ．之 后 成 型
低碱度硫铝酸盐水泥的化学反应机理探究
低碱度硫铝酸盐水泥的化学反应机理探究摘要：本文旨在探究低碱度硫铝酸盐水泥的化学反应机理。
通过分析低碱度硫铝酸盐水泥的组成和特性，研究了其在水中的反应过程和生成产物，并探讨了各阶段反应的机理。
实验结果表明，低碱度硫铝酸盐水泥主要由硅酸盐和硅铝酸盐组成，其反应过程可分为水化、凝固和硬化三个阶段。
水化阶段主要是硅酸盐和硅铝酸盐与水反应生成硬化凝胶的过程，凝固阶段是水泥膨胀和凝固过程，硬化阶段则是硬化凝胶逐渐增强和形成骨架结构的过程。
通过了解低碱度硫铝酸盐水泥的化学反应机理，可以为该材料的应用和改进提供科学依据。
1. 引言低碱度硫铝酸盐水泥是一种常见的建筑材料，广泛应用于建筑工程中。
其优点包括高强度、抗风化性好、耐高温等。
本文旨在深入探究低碱度硫铝酸盐水泥的化学反应机理，以期对其性质和应用有更深入的理解。
2. 低碱度硫铝酸盐水泥的组成和特性低碱度硫铝酸盐水泥主要由硅酸盐和硅铝酸盐组成。
硅酸盐是水泥的主要成分，负责水泥的强度和早期强化作用。
硅铝酸盐则是水泥的辅助成分，能够提高水泥的耐用性和耐化学侵蚀性。
低碱度硫铝酸盐水泥的特性包括早强、抗裂、耐高温等。
3. 低碱度硫铝酸盐水泥的化学反应过程低碱度硫铝酸盐水泥在水中的反应过程主要分为水化、凝固和硬化三个阶段。
3.1 水化阶段水化阶段是指水与硅酸盐和硅铝酸盐发生反应生成硬化凝胶的过程。
在这个阶段，水会与水泥中的硅酸盐和硅铝酸盐发生反应，形成硬化凝胶。
这个反应过程是放热的，能够迅速提高水泥体系的温度。
水化反应会导致硬化凝胶的形成，并使混凝土逐渐固化。
3.2 凝固阶段凝固阶段是指水泥膨胀和凝固的过程。
在这个阶段，水化反应产生的水化产物与水泥颗粒形成胶体和石膏晶体，在这个过程中，水泥会逐渐膨胀并形成凝胶状体。
凝固的周期会受到温度、水泥成分以及水泥的添加剂等因素的影响。
3.3 硬化阶段硬化阶段是指硬化凝胶逐渐增强和形成骨架结构的过程。
在这个阶段，凝胶状体会逐渐增强，成为硬化凝胶。
硫铝酸盐水泥早强微膨胀钢管混凝土的制备
Ｔｈ ｅ ｕ ｔ ｓ ｏ ｔ ａ ｈ ｏ ｃ ｅ ｅ ｗｉｈ ｈ ｇ ａ ｌ — ｔ ｅ ｇ ｈ ａ ｄ ｍｉｒ ｘ ａ ｓ ｏ ａ ｅ ｐ ｅ ａ ｅ ｅ ｒ ｓ １ ｈ ｗ ｈ ｔｔ ｅ ｃ ｎ ｒ ｔ ｔ ｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｔ ｎ ｃ ｏ ｅ ｐ ｎ ｉ ｎ ｃ ｎ ｂ ｒ ｐ ｒ ｄ
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｔｈ ｒ ｐ ｒ ｔ ｎ ｏ ｔ ｅ ｔ ｂ — ｏ ｆ ｅ ｏ ｃ ｅ ｅ ｗｉｈ ｈ ｇ ａ １ — ｔ ｅ ｇ ｈ ａ ｄ ｍ ｉｒ ｘ ｅ ｐ ｅ ａ ａ ｉ ｆｓ ｅ ｌ ｕ ｅ ｃ ｎ ｉ ｄ ｃ ｎ ｒ ｔ ｔ ｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｔ ｎ ｃ ｏ ｅ — ｏ ｎ ｐ ｎ ｉ ｎ ｂ ｓｎ ｕ ｐ ｏ ｌ ｍｉ ａ ｅ ｃ ｍｅ ｔ ｗａ ａ ｒ ｄ ｏ ｔ ｒ ｐ ｒｉ ｓ ｏ ｕ ｐ ｏ ｌ ｍ ｉ ａ ｅ ｃ ｍｅ ｔ ａ ｓｏ ｙ ｕ ｉ ｇ ｓ ｌ ｈ ａ ｕ ｎ ｔ ｅ ｎ ｓ ｃ ｒ ｉ ｕ ． ｏ ｅ ｔ ｆ ｓ ｌ ｈ ａ ｕ ｎ ｔ ｅ ｎ ｅ Ｐ ｅ
ｃ ｎｃ ｅ ｅ ｓ ｃ ｓｈｉ ｈ ｅ ｒｙ ｓ ｒ ｎ ｈ ａ ｃ ｏ ｅ ａ ｓｏｎ ｐ ｒｏｒ ｎｃ ｒ ｎａ ｙ ｅ ｈ ｏｕ ｒ ｏ ｒ ｔ ｕ ｈ ａ ｇ ａ ｌ — ｔ ｅ ｇｔ ｎｄ ｍｉｒ ｘｐ ｎ ｉ ｅ ｆ ｍａ ｅ ｗｅ ｅ ａ ｌ ｚ ｄ ｔ ｒ ｇｈ ｏ — ｔ ｏ ｎａ ｅ ｉ ｎｄ ｔ ｌｉ ｔ ｏ ｄ ｂｅ ｒｎ ａ ａ ｉｙ ｏ ｏ ｒ ｔ ～ｉｌｄ ｓ ｅ ｌｔ ｂｅ ｗａ ｔ ｉ ｄ ｈ ｇｏ ｌｄ ｓｇｎ ａ ｈｅ ｕ ｔｍａ ｅ ｌ ａ — ａ ｉ ｇ ｃ ｐ ｃ ｔ ｆ ｃ ｎｃ ｅ ｅ ｆｌｅ ｔ ｅ ｕ ｓ ｓ ｕｄ ｅ ．
ｗｈ ｎ ｍ（ ２ ） （ Ｏ３ ｎ ｓ Ｉ ｈ ａｕ ｎ ｔ ｅ ｎ ｓ１ ２ａ ｄ ｔ ｅｕ ｔ ｔ ｏ ｄ ｅ ｒｎ ａ ａ ｉｙ ｅ ＡＩＯ３ ／ Ｓ ）ｉ ｕｐ ｏ Ｉ ｍｉａ ｅｃｍｅ ｔｉ ． ｎ ｈ ｌ ｍａ ｅｌａ ａ ｉｇ ｃ ｐ ｃｔ ｉ
硫铝酸盐水泥主要成分
硫铝酸盐水泥主要成分
（原创实用版）
目录
1.硫铝酸盐水泥的简介
2.硫铝酸盐水泥的主要成分
3.硫铝酸盐水泥的特性和应用
正文
硫铝酸盐水泥，又称为硫铝酸盐水泥熟料，是一种以硫铝酸盐为主要成分的水泥。
它是由铝矾土、石膏和石灰石等原料，经过破碎、混合、煅烧、磨粉等工艺制成的。
硫铝酸盐水泥因其独特的特性，在建筑行业中有着广泛的应用。
硫铝酸盐水泥的主要成分是硫铝酸盐矿物三钙硫铝酸盐
（C3A·3CaSO4），它占到硫铝酸盐水泥的 50% 以上。
此外，硫铝酸盐水泥中还含有少量的二钙硫铝酸盐（C2S·CaSO4）和三钙铝酸盐（3CaO·Al2O3）等成分。
硫铝酸盐水泥具有以下特性：
1.早强：硫铝酸盐水泥的早期强度较高，能够满足工程施工的要求。
2.高抗渗性：硫铝酸盐水泥具有良好的抗渗性能，可以提高建筑物的抗渗能力。
3.耐腐蚀性：硫铝酸盐水泥具有良好的耐腐蚀性能，能够抵抗多种化学物质的侵蚀。
4.耐高温性：硫铝酸盐水泥具有较高的耐高温性能，可以应用于高温环境下的建筑工程。
因此，硫铝酸盐水泥广泛应用于建筑、水利、化工、冶金等领域。
硫铝酸盐水泥
发展前景
在特种水泥推广过程中，通常遇到连续性、大批量生产与间隙性、小批量使用之间的矛盾，从而造成在实验 室研究出的水泥品种很多，但能工业化长期生产的却寥寥无几。因此在工业发达国家，为使水泥混凝土具有某种 特殊性能，主要是采用在大批量生产的硅酸盐水泥中掺加外加剂的办法，然而，这种方法有一定局限性。在很多 情况下不能达到用户所要求的性能，还必须走烧制特定矿物组成熟料的技术道路。
①具有早强、高强的特点，其3天强度相当于同标号硅酸盐水泥的28天强度，适用于抢修抢建工程； ②由于该水泥系列强度发挥快，因此在预制构件中应用可省去蒸养的能源费用； ③低碱铝酸盐水泥水化浆液PH小于10.5，特别适用于玻璃纤维制品（GRC）； ④具有抗冻性能好，广泛应用于冬季低温施工的工程； ⑤抗渗、耐海水腐蚀性能大大优于硅酸盐水泥，适用于海洋建筑工程； ⑥对有害废弃物的固结具有特殊效能等优越性能，适用有害、有毒废弃物的固化处理 。
②高抗冻性能：该两种快硬水泥均表现出极好的抗冻性。它具有以下几个特点：a.在0℃～10℃低温下使用， 早期强度是硅酸盐水泥的5～8倍。b.在0℃～-20℃负温下使用，加入少量防冻剂，混凝土入模温度维持在5℃以 上，则可正常施工。混凝土3～7d强度可达设计标号的70～80%。c.在正负温交替情况下施工，对后期强度增长影 响不大。实验室200次冻融循环，混凝土强度损失不明显。抗冻标号可达200#以上。
在我国，资源分布广，动力便宜，水泥工业在较小规模下生产仍有经济价值，所以具有改变熟料矿物组成来 发展特种水泥的良好社会条件。
第三系列水泥在中国已成功地应用于各种建筑工程（尤其是冬季施工工程）、海港工程、地下工程，各种水 泥制品和预制构件，如水泥压力管、高强桩、大型梁柱以及各种GRC制品。广阔的使用范围为水泥常年均衡生产 提供了条件，很好地解决了生产与使用的矛盾。
硫铝酸盐水泥配料计算方法
硫铝酸盐水泥配料计算方法山东建材学院宋廷寿山东建材学院高天广张店钢铁总厂姚启勇[摘要]介绍了一种简单、准确的硫铝酸盐水泥配料计算方法。
根据原料化学成分和所选取的碱度系数、铝硫比的值,只需解一个三元一次方程组,一次就可确定生料配比,不需重复计算。
且按该配比组成的生料,其率值与所选取的完全一致。
[关键词]硫铝酸盐水泥配料计算率值1方法原理硫铝酸盐水泥生料经高温煅烧产生化合反应,形成以C4A3Sθ为主的硫铝酸盐熟料矿物。
1份Al2o3与1份SO3分别需要0155份和017份CaO化合生成硫铝酸钙(3CaO・3Al2O3・CaSO4);1份SiO2需要1187份CaO化合生成硅酸二钙(Β-2Cao・SiO2);1份Fe2O3和1份TiO2分别需要017份CaO化合生成铁酸二钙(2CaO・Fe2O3)和钛酸钙(CaO・TiO2)。
硫铝酸盐水泥生料的率值有三个数;碱度系数Cm,铝硫比P和铝硅比N。
其计算公式分别为[1]:Cm=CaO1187SiO2+0155Al2O3+017(Fe2O3+TiO2+SO3,p=Al2O3SO3,N=Al2O3SiO2根据生料的化学成分是由原料提供的这一基本原理,再根据所选用生料的Cm和P值,列三元一次方程组,即可解出生料的配合比,从而求出原料的配合比。
2计算公式的推导以三组份配料为例,设石灰石的配比为x,矾土的配比为y,石膏的配比为z,生料中煤灰的掺加量为q,则有x+y+z=1①211生料中煤灰掺加量q的确定(1)生料烧失量L生的计算:L生=L石x+L矾y+L膏Z②(2)熟料中煤灰掺加量的计算[2]:根据熟料单位热耗Q0(KJ kg),煤的低位发热量Q YDW(KJ kg),煤的灰分AY(%)和煤灰沉落率S(%),即可计算出熟料中煤灰的掺加量q0,不同窑型的煤灰沉落率见表1。
q=Q0・AY・SQ YDW×100③表1不同窑型的煤灰沉落率(%)窑型无电收尘器有电收尘器湿法长窑(L D=30～50)有链条100100湿法短窑(LD<30)有链条80100湿法短窑带料浆蒸发机70100干法短窑、旋风预热器窑90100窑外分解窑90100立波尔窑80100立窑100100(3)生料中煤灰掺加量的计算:q=q0(1-L生)=q0-q0L 石x-q0L矾y-q0L膏z=1-q0④将④式代入①式并整理得:(1-q0L石)x+(1-q0L矾)y+(1-q0L 膏)z=1-q0⑤式中:L—烧失量,下标分别表示相应原料的烧失量。
煤矿用超细硫铝酸盐水泥基注浆材料
该材料具有较好的流动性，能够充分填充岩体中的裂隙和空隙，提 高岩体的密实度和防水性能。
固化作用
注浆材料在岩体中固化后，能够形成坚硬的固化体，提高岩体的抗 压、抗拉、抗剪强度等力学性能。
注浆效果评估
检测方法
采用压水试验、声波测试、钻芯取样等方法对注 浆后的钻孔进行检测。
评估指标
注浆效果评估主要从注浆材料的固化情况、充填 密实度、粘结强度等方面进行评估。
特点
具有高强度、高粘结性、高渗透 性、环保等优点，适用于煤矿井 下注浆加固、堵水、充填等工程 。
材料的基本组成
01
02
03
超细硫铝酸盐水泥
作为主成分，提供强度和 粘结性。
添加剂
如缓凝剂、减水剂、流变 剂等，以改善材料的性能 。
骨料
如砂、碎石等，提供材料 强度和稳定性。
材料的制备方法
配料
按照一定比例将超细硫铝 酸盐水泥、添加剂和骨料 混合。
好的性能和稳定性。
耐腐蚀性
超细硫铝酸盐水泥具有较好的耐 腐蚀性，能够抵抗酸、碱等化学
物质的侵蚀。
耐久性
超细硫铝酸盐水泥具有较好的耐 久性，能够在长期使用过程中保
持较好的性能和稳定性。
03
材料在煤矿中的应用
注浆工艺流程
施工准备
制定注浆方案，准备注浆设备 ，进行施工现场布置和安全检
查。
钻孔作业
使用钻机按照设计要求进行钻 孔，确保孔径、孔深、孔位符 合规范。
力学性能
抗压强度
超细硫铝酸盐水泥具有较高的抗 压强度，能够有效地提高煤岩体
的强度和稳定性。
抗拉强度
超细硫铝酸盐水泥具有较好的抗拉 强度，能够抵抗煤岩体的拉伸破坏 。
高贝利特硫铝酸盐水泥熟料中氧化钙简式
高贝利特硫铝酸盐水泥熟料中氧化钙简式（原创版）目录一、贝利特硫铝酸盐水泥的概述二、贝利特硫铝酸盐水泥的优点三、贝利特硫铝酸盐水泥的制备方法四、贝利特硫铝酸盐水泥的应用领域五、贝利特硫铝酸盐水泥的未来发展前景正文一、贝利特硫铝酸盐水泥的概述贝利特硫铝酸盐水泥是一种新型的低碳水泥，它在生产过程中能够实现节约综合能耗 20% 以上，二氧化碳排放量降低 20% 以上。
与普通硅酸盐水泥相比，贝利特硫铝酸盐水泥更具有环保优势，并且可以使用一些工业废渣作为原料，大量吸纳工业固体废物，有利于资源的循环利用。
二、贝利特硫铝酸盐水泥的优点贝利特硫铝酸盐水泥具有以下优点：1.环保性能好：在生产过程中能耗低，二氧化碳排放量少，有利于环境保护。
2.资源利用高：可以使用工业废渣作为原料，有利于资源的循环利用。
3.性能优越：与普通硅酸盐水泥相比，贝利特硫铝酸盐水泥具有更好的性能，如早期强度高、抗裂性能好、耐久性能强等。
三、贝利特硫铝酸盐水泥的制备方法贝利特硫铝酸盐水泥的制备方法主要包括以下几个步骤：1.配料：将硫铝酸盐水泥熟料、石膏、矿物掺合料等按照一定的比例进行配料。
2.混合：将配料进行混合，形成贝利特硫铝酸盐水泥生料。
3.煅烧：将贝利特硫铝酸盐水泥生料进行煅烧，使其发生矿物相变，形成贝利特硫铝酸盐水泥熟料。
4.粉磨：将贝利特硫铝酸盐水泥熟料进行粉磨，形成贝利特硫铝酸盐水泥。
四、贝利特硫铝酸盐水泥的应用领域贝利特硫铝酸盐水泥广泛应用于建筑行业，如用于制作混凝土、砂浆等。
同时，贝利特硫铝酸盐水泥还可以应用于公路、桥梁、水利等基础设施建设领域。
五、贝利特硫铝酸盐水泥的未来发展前景随着我国经济的持续发展，对水泥的需求量不断增加，而传统的硅酸盐水泥生产过程中能耗高、污染严重，对环境造成较大影响。
因此，贝利特硫铝酸盐水泥作为一种低碳、环保型水泥，在未来的发展中将具有广阔的市场前景。
硫铝酸盐水泥砂浆配比
硫铝酸盐水泥砂浆配比硫铝酸盐水泥砂浆配比的作用及重要性作用硫铝酸盐水泥砂浆配比是指根据具体工程要求，确定硫铝酸盐水泥、骨料、粉料和水的比例，以达到砂浆的设计强度、耐久性和施工性能的要求。
合理的配比可以提高砂浆的力学性能，保证工程结构的安全、稳定和持久。
重要性合理的硫铝酸盐水泥砂浆配比对于工程质量的保证至关重要。
如果配比不合理，可能导致砂浆过于稀薄或太浓稠，使得砂浆的强度不达标，甚至引起开裂、渗漏等问题。
而过度稠化的砂浆会使施工困难，不利于工程进展。
因此，进行科学合理的配比，是确保砂浆性能满足要求的关键。
影响硫铝酸盐水泥砂浆配比的因素硫铝酸盐水泥的种类硫铝酸盐水泥种类的不同会影响其水化反应和硬化过程，从而对配比提出不同的要求。
一般常用的硫铝酸盐水泥有硫铝酸盐水泥、硫铝酸盐复合材料水泥。
工程要求不同的工程对硫铝酸盐砂浆的性能要求不同，如强度等级、抗渗透性能和耐久性等。
因此，工程要求直接影响了配比的确定。
原材料特性配制硫铝酸盐水泥砂浆的原材料主要包括硫铝酸盐水泥、骨料、粉料和水。
这些原材料的性质特点，例如粒径分布、表观密度等，会对砂浆的流动性、粘结力和强度发展等产生影响。
施工条件如环境温度、湿度、施工阶段等都会对砂浆的混凝土 earlystrength_growthrepbim进行影响，因此需要在配比中进行适当的调整。
硫铝酸盐水泥砂浆配比设计原则灵活性原则硫铝酸盐水泥砂浆的配比应根据具体工程要求和原材料特性，灵活调整，以满足强度、耐久性和施工性能的要求。
经济性原则在满足工程要求的前提下，尽量降低砂浆配比中水泥用量，以节约成本并提高砂浆的经济性。
工程可操作性原则硫铝酸盐水泥砂浆的配比应考虑施工过程中的可操作性，避免出现粘结力不足、流动性差等问题，保证施工的顺利进行。
安全性原则硫铝酸盐砂浆的配比应确保砂浆的强度、抗渗透性和耐久性等达到工程要求，确保工程结构的安全性。
硫铝酸盐水泥砂浆配比的确定方法经验法经验法是根据历史数据和经验进行的配比方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
硫铝酸盐水泥的工艺制备
硫铝酸盐水泥又称第三系列水泥，是中国人发明的唯一的特种水泥品种系列，其根本特征是该系列水泥的熟料以无水硫铝酸钙和硅酸二钙为主要矿物。
特种水泥有几十个品种，之所以称硫铝酸盐水泥为第三系列水泥，是因为硫铝酸盐水泥熟料的矿物组成与传统的硅酸盐水泥和铝酸盐水泥有本质的不同。
硅酸盐水泥熟料以硅酸三钙和硅酸二钙为主要矿物，发明于1824年，时间早且用途最广泛，称为第一系列。
铝酸盐水泥以铝酸钙为主要矿物，发明于1908年，发明时间次之，称为第二系列。
硫铝酸盐水泥发明于1975年，所以称为第三系列。
其他众多品种的特种水泥，都是这三个系列水泥的衍生品种。
硫铝酸盐系列水泥主要包括快硬硫铝酸盐水泥、低碱度硫铝酸盐水泥、自应力硫铝酸盐水泥三个品种。
快硬硫铝酸盐水泥由硫铝酸盐水泥熟料、5％~15％的硬石膏或二水石膏及不超过15％~35％的石灰石经粉磨制成。
该品种水泥具有早强、快硬、耐化学腐蚀等特点，主要用于水泥制品和工业与民用建筑的混凝土工程。
特别是在抢修、需要抗海水侵蚀和冬期施工工程中，更能体现该品种水泥的优越性。
低碱度硫铝酸盐水泥由硫铝酸盐数你熟料，5％~20％的硬石膏及15％~35％的石灰石经粉磨制成。
该品种水泥的特点是早强、快硬和低碱度（水化液PH值低于10.5），主要用于玻璃纤维增强水泥制品的生产。
自应力硫铝酸盐水泥由硫铝酸盐水泥熟料、30％~40％的二水石膏及不超过15％的石灰石经粉磨制成。
该水泥的特点是水化硬化时会产生高膨胀，主要用于生产水泥压力管。
1．生产硫铝酸盐水泥熟料所用的原、燃料
生产硫铝酸盐水泥所用的基本原材料是石灰石、铝钒土和石膏，所用的燃料是烟煤。
（1）石灰石
石灰石作为钙质原料主要提供硫铝酸盐水泥熟料形成过程中所需要的氧化钙成分。
生产硫铝酸盐水泥熟料所用的石灰石的成分要求一般为：w（CaO）≥50％、w(SiO2) ≤5％、w(MgO) ≤3％.适当成分的碱渣和电石渣也可作为硫铝酸盐水泥的钙质原料使用。
（2）铝钒土
铝钒土作为铝质原料主要提供硫铝酸盐水泥熟料形成过程中所需要的氧化铝成分。
生产硫铝酸盐水泥熟料所用的生铝钒土的成分要求一般为：(Al2O3) ≥55％、w(SiO2) ≤15％，当铝钒土中的铁含量较高时，可适当降低对Al2O3含量的要求。
碱对硫铝酸盐水泥的性能有不利影响，一般要求铝钒土中的碱（R2O）含量不超过0.5％。
适当成分的含氯含铝工业废渣也可用作硫铝酸盐水泥熟料生产的铝质原料。
（3）石膏
石膏作为硫质原料主要供硫铝酸盐水泥熟料形成过程中所需要的三氧化硫成分。
生产硫铝酸盐水泥熟料所用石膏的成分要求一般为：①硬石膏，w(SO3) ≥45％、w(SiO2) ≤3％：②二水石膏，w(SO3) ≥35％、w(SiO2) ≤3％。
适当成分的的磷石膏、氟石膏及脱硫石膏等工业废渣也可作为硫铝酸盐水泥熟料的硫质原料使用。
（4）燃料煤
硫铝酸盐水泥熟料煅烧一般使用烟煤，其一般要求为：热值≥2400kj/kg 、灰分≤20％、挥发分≥25％。
2．硫铝酸盐水泥生料的配料计算
硫铝酸盐水泥熟料所含有的矿物为：无水硫铝酸钙（C 4A 3S ）、硅酸二钙（C 2S ）、铁铝酸四钙（C 4AF ）、钙钛矿（CT ）及方镁石（MgO ）。
配料计算主要考虑钙和硫的配入量要满足形成上述矿物的要求，为此，引入碱度系数（C m ）和硫比（P ）两个参数。
按各成分的重量百分数计算，碱度系数和铝硫比计算公式如下：
C m =)
(40.1)(64.0)((73.0)(87.1)(7.0)Ca (32323222O Fe w O Fe w O Al w SiO w TiO w O w +-+- (2.7) P=)
()(332SO w O Al w (2.8) 根据上述公式，当碱度系数等于1时，氧化钙刚好满足要求，由于熟料中存在富余的氧化钙会对水泥性能产生急凝等不利影响，所以配料时一般将碱度控制在0.95~0.98。
根据无水硫铝酸钙中各氧化物的组成计算，当铝硫比等于3.82时，SO 3刚好满足形成无水硫铝酸钙的要求，考虑到在熟料烧成时SO 3会有一定量的损失，因此配料计算时一般将铝硫比控制在3.82以下。
3．硫铝酸盐水泥生料的制备
（1）原材料的破碎与均化
由于生产硫铝酸盐水泥所使用的铝质原料没有储量很大且品位均匀的矿藏，所以堆场的预均化和破碎后的预均化工艺尤为重要。
硫铝酸盐水泥生产工艺中原材料破碎一般选用两级，一级破碎一般选用顎式破碎机，二级破碎一般选用反击式破碎机。
由于铝钒土硬度大，易碎性差，破碎机运转过程中与物料接触的部位磨损很快，一般的破碎设备都很难适应。
（2）生料的粉磨
硫铝酸盐水泥生料中，铝质原料的比例大概在35％左右，由于铝质原料难磨，造成生料整体易磨性差，同样的粉磨设备，磨至同样的细度，生产能力会降低25％甚至更多。
因此，硫铝酸盐水泥生料的粉磨一般选用闭路球磨系统，而不选用其他粉磨工艺。
硫铝酸盐水泥生料细度要求与硅酸盐水泥基本相同，一般控制在0.08mm 方空筛筛余8％~12％，用窑外分解等新型干法工艺烧成时，生料可控制粗一些，烧成工艺落后时，生料要控制细一些。
4．硫铝酸盐水泥熟料的煅烧
（1）硫铝酸盐水泥熟料的煅烧工艺
20世纪80年代是硫铝酸盐水泥熟料煅烧工艺技术的起步阶段，采用的是φ
1.6/1.9×39m 的小型中空干法回转窑工艺，90年代发展为带有旋风预热器和立筒预热器的较先进的φ
2.5×40m 新型干法回转窑工艺，2000年以后进一步发展为更先进的窑外分解煅烧工艺。
随着技术的发展，硫铝酸盐水泥的质量和产能也在
逐步提高，目前生产硫铝酸盐水泥熟料最大的窑外分解窑可日产熟料1000t。
硫铝酸盐水泥煅烧要避免还原气氛，所以立窑不能用于硫铝酸盐水泥的生产。
（2）煅烧硫铝酸盐水泥熟料的物理、化学变化过程
室温~300℃原料脱水，包括物理水和结晶水；
300~450℃石膏转变为无水石膏；
450~600℃钒土的水铝石分解，形成α－Al2O3，物料中出现α－Si2O2和Fe2O3；
600~850℃α－Al2O3、α－Si2O2和Fe2O3持续增加；
850~900℃CaCO3分解，产生CaO和CO2,CO2从废弃中逸出；
900~950℃游离CaO迅速增加，2CaO·Al2O3·Si2O2开始形成；
950~1000℃3CaO·3Al2O3·CaSO4矿物开始形成；
1000~1050℃3CaO·3Al2O3·CaSO4和2CaO·Al2O3·Si2O2的量增加，游离CaO吸收率达1\2，α－Al2O3、α－Si2O2和CaSO4含量迅速减少；
1050~1150℃3CaO·3Al2O3·CaSO4和2CaO·Al2O3·Si2O2的量持续增加，出现β－2CaO·SiO2,游离CaO吸收率达2\3；
1150~1250℃3CaO·3Al2O3·CaSO4继续增加，游离CaO和2CaO·Al2O3·Si2O2消失，在1250℃出现4CaO·2Si2O2·CaSO4矿物，此时试样的矿物组成主要为3CaO·3Al2O3·CaSO4、β－2CaO·SiO2、4CaO·2Si2O2·CaSO4游离CaSO4和少量铁相。
1250~1300℃4CaO·2Si2O2·CaSO4消失，分解为α′－2CaO·SiO2和游离CaSO4，此时熟料的主要矿物为3CaO·3Al2O3·CaSO4和2CaO·SiO2，还有少量铁相和CaSO4，以及微量的MgO，普通硫铝酸盐水泥已完全形成；
1300~1400℃矿物熟料无明显变化；
1400℃以上3CaO·3Al2O3·CaSO4及CaSO4开始分解，产生12CaO·7Al2O3等急凝矿物，出现熔块。
5．硫铝酸盐水泥的制成工艺
（1）水泥组分的确定
国家标准《硫铝酸盐水泥》GB20472规定，硫铝酸盐水泥由熟料、石膏和石灰石组成。
三种成分的比例根据小磨试验结果并结合国家标准要求确定。
水泥粉磨阶段要求要求石膏中的CaSO4+CaSO4·2H2O含量不小于85％，石灰石中的泥土含量以Al2O3计不大于2％。
（2）粉磨工艺及质量控制
硫铝酸盐水泥熟料自身活性高，水化硬化速度快，为保证水泥具有良好的工作性，应尽量减少过粉磨。
因此目前硫铝酸盐水泥生产基本都采用闭路球磨系统。
硫铝酸盐水泥生产中，细度控制主要以比表面积为指标，成分控制主要以SO3滴定值和烧失量为指标。
为保证配料的准确，一般采用电子秤计量并由计算机自动控制下料数量。
