刹车盘的生产工艺

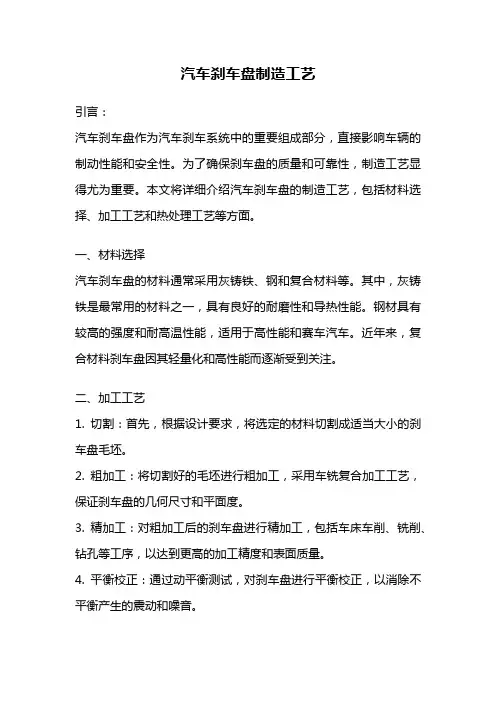

汽车刹车盘制造工艺
汽车刹车盘制造工艺引言：汽车刹车盘作为汽车刹车系统中的重要组成部分，直接影响车辆的制动性能和安全性。
为了确保刹车盘的质量和可靠性，制造工艺显得尤为重要。
本文将详细介绍汽车刹车盘的制造工艺，包括材料选择、加工工艺和热处理工艺等方面。
一、材料选择汽车刹车盘的材料通常采用灰铸铁、钢和复合材料等。
其中，灰铸铁是最常用的材料之一，具有良好的耐磨性和导热性能。
钢材具有较高的强度和耐高温性能，适用于高性能和赛车汽车。
近年来，复合材料刹车盘因其轻量化和高性能而逐渐受到关注。
二、加工工艺1. 切割：首先，根据设计要求，将选定的材料切割成适当大小的刹车盘毛坯。
2. 粗加工：将切割好的毛坯进行粗加工，采用车铣复合加工工艺，保证刹车盘的几何尺寸和平面度。
3. 精加工：对粗加工后的刹车盘进行精加工，包括车床车削、铣削、钻孔等工序，以达到更高的加工精度和表面质量。
4. 平衡校正：通过动平衡测试，对刹车盘进行平衡校正，以消除不平衡产生的震动和噪音。
5. 表面处理：刹车盘的表面处理分为防锈处理和涂层处理两个步骤。
防锈处理采用镀锌、喷涂等方法，涂层处理主要是为了提高刹车盘的摩擦性能和耐磨性。
6. 检测：对制造好的刹车盘进行严格的检测，包括外观检查、尺寸测量、硬度测试等，确保产品质量符合标准要求。
三、热处理工艺热处理是刹车盘制造中不可或缺的一部分，主要包括淬火和回火两个步骤。
1. 淬火：将加工好的刹车盘放入高温炉中进行淬火处理，使其达到所需的硬度和强度。
淬火的温度和保温时间需要根据材料的特性来确定。
2. 回火：淬火后的刹车盘通常会过于脆硬，为了提高其韧性和耐磨性，需要进行回火处理。
回火温度和时间的选择也要根据具体材料来确定。
四、质量控制在整个制造过程中，质量控制是至关重要的。
制造商需要建立完善的质量管理体系，确保每一道工序都符合规范要求。
常用的质量控制方法包括抽样检验、工艺参数监控、全面检测等。
结论：汽车刹车盘的制造工艺涉及材料选择、加工工艺和热处理工艺等多个方面。

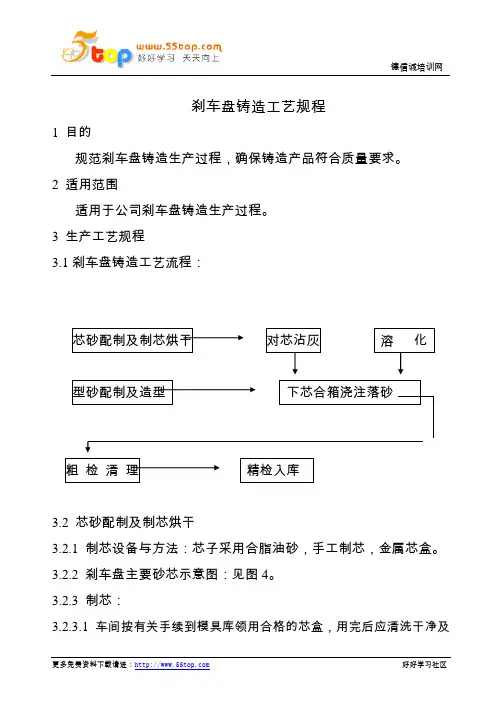

刹车盘铸造工艺规程
刹车盘铸造工艺规程1 目的规范刹车盘铸造生产过程，确保铸造产品符合质量要求。
2 适用范围适用于公司刹车盘铸造生产过程。
3 生产工艺规程3.1刹车盘铸造工艺流程：3.2 芯砂配制及制芯烘干3.2.1 制芯设备与方法：芯子采用合脂油砂，手工制芯，金属芯盒。
3.2.2 刹车盘主要砂芯示意图：见图4。
3.2.3 制芯：3.2.3.1 车间按有关手续到模具库领用合格的芯盒，用完后应清洗干净及时送回。
3.2.3.2 油砂混制时，严格按比例混制（芯砂与合脂油按100:3比例混制）。
使用过程中出现争议时，取样送实验室测试其强度和透气性。
3.2.3.3 打芯时，芯盒的筋片不得有刮砂、粘砂现象。
3.2.3.4 刹车盘砂芯上的字要清晰完整，刮出面要用工具刮了压光。
3.2.3.5 砂芯应尽量轻轻在专用工作台上均匀敲出或磕出芯盒。
3.1.3.6 芯头用Φ8mm气孔锥扎透。
（芯盒带有透气锥的除外）3.1.3.7 检验砂芯，大平面度不得大于0.3mm，厚度尺寸不小于芯盒磨损极限尺寸。
3.1.4 砂芯质量要求：尺寸准确、形状完整、紧实光洁、无有松动、气眼要畅、砂芯不得有掉砂、粘砂、裂纹的现象。
3.1.5 烘干（烤芯）3.1.5.1 严格控制芯窑温度和时间。
（芯窑温度和时间的控制温度见下图）T(降温50 50t小时(t小时)芯室温度6小时8小时3.1.5.2 烘芯最高温度为210℃~240℃。
3.2 对芯粘灰（采用组合芯时，涉及该项内容）3.2.1 当粘合小芯时，该砂芯没留有研磨量，所以只能用手工在平板上稍微研磨，粘合剂为糊精。
3.2.2 两小芯必须对正，不允许偏差，对缝需抹平，粘合后刷涂料。
3.2.3 刷涂后必须晾干后方可使用。
3.2.4 涂料配比:黑铅粉97%，膨润3%，两料混合后，用水调匀即可，涂料存放期为夏不超过两昼夜，冬不超过三昼夜，每两周要彻底清理一次。
3.3 型砂配制，砂型制造。
3.3.1 型砂配制。
3.3.1.1 刹车盘造型用砂分：面砂、背砂（石英面砂、煤粉面砂）。

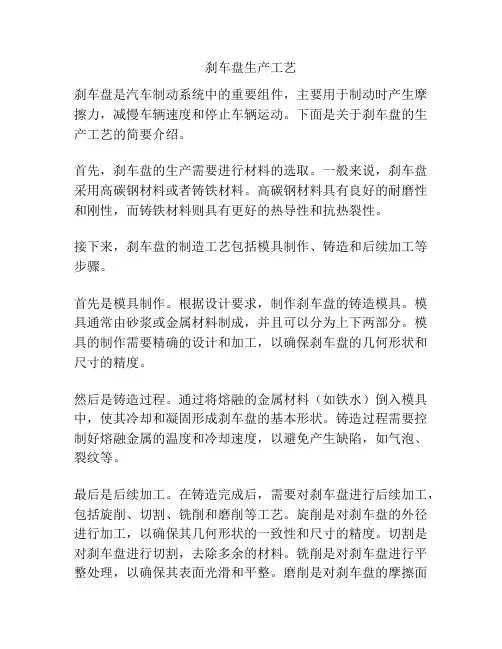

刹车盘生产工艺
刹车盘生产工艺
刹车盘是汽车制动系统中的重要组件，主要用于制动时产生摩擦力，减慢车辆速度和停止车辆运动。
下面是关于刹车盘的生产工艺的简要介绍。
首先，刹车盘的生产需要进行材料的选取。
一般来说，刹车盘采用高碳钢材料或者铸铁材料。
高碳钢材料具有良好的耐磨性和刚性，而铸铁材料则具有更好的热导性和抗热裂性。
接下来，刹车盘的制造工艺包括模具制作、铸造和后续加工等步骤。
首先是模具制作。
根据设计要求，制作刹车盘的铸造模具。
模具通常由砂浆或金属材料制成，并且可以分为上下两部分。
模具的制作需要精确的设计和加工，以确保刹车盘的几何形状和尺寸的精度。
然后是铸造过程。
通过将熔融的金属材料（如铁水）倒入模具中，使其冷却和凝固形成刹车盘的基本形状。
铸造过程需要控制好熔融金属的温度和冷却速度，以避免产生缺陷，如气泡、裂纹等。
最后是后续加工。
在铸造完成后，需要对刹车盘进行后续加工，包括旋削、切割、铣削和磨削等工艺。
旋削是对刹车盘的外径进行加工，以确保其几何形状的一致性和尺寸的精度。
切割是对刹车盘进行切割，去除多余的材料。
铣削是对刹车盘进行平整处理，以确保其表面光滑和平整。
磨削是对刹车盘的摩擦面
进行处理，以提供更好的摩擦效果。
在刹车盘的生产过程中，需要严格控制制造工艺和质量检验。
只有通过合适的工艺和高质量的检验，才能确保刹车盘的性能和可靠性，以提供安全和可靠的制动效果。
刹车盘的加工工艺及夹具设计
（1）基准重合原则即直接选择加工表面的设计基准为定位基准。使用基准重合原则可以避免定位基准与设计基准不重合而引起的定位误差(基准不重合误差)。
（2）基准统一原则即当加工工件时，以某一组精基准定位可以方便地加工其他各表面，实际加工中会优先采用此组精基准定位，这种多数工序所选用的这同一组基准的工艺现象。
2.6.2主削力的计算过程如下：26
2.6.3刀杆的强度校核26
2.6.4时间定额的计算26
3专用夹具设计29
3.1夹具的分类29
3.1.1按夹具的应用范围分类29
3.1.2按照机床的运动特点可归结以下几类29
3.1.3按夹具动力源分类29
3.2专用夹具的作用30
3.3专用机床夹具的组成30
3.4专用夹具的设计方案31
就目前而言，发达国家刹车盘在技术工艺、质量管理等方面均处于领先地位，刹车盘生产企业和整车企业的开发是同步的，从刹车盘的选定到出样品，要经过噪声检测等严格、反复测试，直到其性能均达到要求。而国内刹车盘市场巨大、经济环境良好、劳动力廉价等方面因素，国外刹车盘企业现已呈现逐步向我国国内转移生产能力的趋势。这种情况对于国内刹车盘行业发展起到促进作用，但是同时对国内的民族企业也是一个挑战。
图1.1刹车盘零件
Fig.1.1 Part drawing
2
2.1
铸铁上工业上应用最为广泛的一种铸造合金。铸铁和钢的区别在于，铸铁中的部分碳是以自由状态，即石墨的形式存在，它们有降低强度、塑性和韧性的作用；铸铁不能像钢那样进行轧制和锻造变形。铸铁的突出优点是具有非常好的铸造性能，铸铁生产的熔化设备简单，工艺操作简便，生产成本低廉。
（3）重要表面原则。
（4）不重复使用原则。粗基准应避免重复使用。在同一尺寸方向上，粗基准通常只允许使用一次，以免产生较大的定位误差。
碳陶刹车盘生产流程
碳陶刹车盘生产流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!碳陶刹车盘是汽车制动系统中的重要组成部分，其生产流程主要包括以下几个步骤：1. 原材料准备：首先需要准备碳纤维和陶瓷粉末等原材料。
刹车盘的生产工艺
刹车盘的生产工艺近年来，人们生活质量越来越好，越来越多的汽车走进平民家庭，拉动了人们对于汽车的消费，汽车的用量呈上升趋势。
各种新型汽车的不断涌现和汽车行业的蓬勃发展又加快了相关机械行业的前进步伐，诸如和汽车相关的零部件：汽车刹车盘、制动鼓等。
因为现在大部分车主都拿爱车十分小心呵护，有些还想要改装爱车以达到更快速启动和制动等的优越性能，所以就非常有必要了解以下自己爱车的刹车盘的制动效果。
故此本文主要以刹车盘为例，详尽的叙述汽车刹车盘的生产加工工艺特点。
一、摘要本文主要从刹车盘的定义、刹车盘的材质、刹车盘的作用、刹车盘的区域分布以及刹车盘的加工设备和加工工艺等方面来详细说明。
二、关键词刹车盘灰铸铁加工工艺加工设备（含加工刀具）三、刹车盘是什么？刹车盘即一个圆的盘子，随着车子的行进而转动。
目前，刹车盘的种类有盘刹、鼓刹和气刹。
盘刹由于散热性比鼓刹好，高速制动效果更好；不过，鼓刹在低速冷闸时效果要好于盘刹。
盘刹的价格要比鼓刹高，目前，大部分普通轿车多采用前盘后鼓，对于相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹，自然地，中高级轿车采用全盘刹。
可见，刹车盘的种类不同也是影响汽车级别和性能的重要因素之一。
刹车盘图四、刹车盘的作用有哪些？刹车盘首要身份是作为汽车零部件中的制动零件，刹车盘的制动力来源是制动卡钳，制动卡钳相对旋转的刹车盘是固定的，通过制动钳的内外两片夹住刹车盘产生的摩擦而产生制动力的，当人们踩刹车时就是制动卡钳夹住刹车盘起到减速或者停车的作用。
五、刹车盘的材质是什么？由于汽车刹车盘在汽车行驶中占据的重要作用和自身的表面精度和形位公差、以及各种理化性能的特殊要求，导致了刹车盘的材质必须满足刹车盘的使用性能要求。
恰好属于珠光体类型的灰铸铁（HT250），不仅强度、耐磨性、耐热性均较好，铸造性能优异。
更重要的是作为汽车制动紧急刹车的刹车盘的减振性良好。
故而，刹车盘的材质大部分选用HT250。
六、刹车盘的全国分布区域由于刹车盘的原料灰铸铁的铸造条件限制，在温度低的环境下，铁水急冷，脆性就很大。
刹车盘铸造车间工艺流程
刹车盘铸造车间工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!刹车盘是汽车制动系统中的重要组成部分，其主要作用是在行驶过程中通过制动系统的作用来减速或停车。
汽车盘式刹车片生产工艺
汽车盘式刹车片生产工艺汽车盘式刹车片生产工艺一、产品各部分名称(如图所示)：产品按大类共分两部分：即五金配件部分和粉料部分1、五金配件部分：hardware fitting parts编号serial number名称tag 1钢背back plate 13背孔back hole 14倒角chamfer 15凸钉protruding nail 5卡簧6弹簧spring 7报警器annunciator 8铆钉rivet 9防震板shim 10铁线thread 11导线lead 12垫片thread 2、粉料部分：powder parts编号名称2总体粉料collectivity powder 3粉料锯槽slot 4粉料的倒角chamfer二、PAD盘刹生产工艺流程：1、各工序工艺名称：序号工序和工艺名称1原、材料、辅料QC 2钢背除油degrease 3钢背抛丸4配胶mix glue 5钢背涂胶gelatinize 6配料mixing 7冷压perform 8热压cure press 9热处理heat treatment 10背板清洁及喷粉11移印moving pringt 12喷码edge code 13磨削grinding 14铆装install 15收缩shrink 16吸塑absorbing model 17入彩盒put them in the color boxes 18入箱put them in the color case 19入柜put them in thetank 20入仓put them in the storehouse the equipment parameter andthe mostly reference point of ervery working procedure technical 2、各工序工艺的设备参数及主要控制点：2.1、原材、辅料QC控制点：original material assist material QC reference point原料：外观、颗粒度大少、理化试验等；material：appearance grainsize test材料：五金配件的外观、装车尺寸，总长、总宽、平面度、厚度、配件与配件的配合raw material：hardware fitting appearance installed size chief length chief width plane degree thickness the size of the maching fittings尺寸等；粘胶的外观、供方检验报告、试产的剪切效果；静电粉沫的外观，试产的MEK mucilage glue appearance supplier's test report tial-produce cutting effect static powder appearance trial-produce MEK固化程度及画格附着力的程度；辅料：外观、规格尺寸、供方检验报告及试产结果等；gasolinecontainer 2.2、钢背除油1,如图所示：控制点：reference point汽油的投量；the capacity of the gasoil钢背的投放量；the quantity of the back plate钢背浸泡时间；the time of the dipped back plate汽油本身的清洁度；gasoil pureness检验点：test point表面的清洁度；surface tidy干燥度；dryness 2.2、钢背除油2,如图所示：控制点：reference point脱脂剂的投放量及清洁度；degrease use weight and cleaness钢背的投放量；back plate use quantity滚筒转速的变频开关调节；roller rotate speed's frequency conversion switch adjust脱脂剂及清水的加热温度控制；the suitabal temperature of the degrease and water检验点：inspection point钢背表面的清洁度；the back plate surface cleaness干燥度；dryness 2.3、钢背抛丸如图所示：控制点：reference point钢丸直径大小及投放量；steel pill diameter and use quantity抛丸时间；钢背投放量；back plate use quantity电流表电流的正常情况；检测点：inspection point钢背清洁度；cleaness钢背平面度；planess钢背粗糙度；coarseness 2.4、配胶如图所示：控制点：reference point胶与酒精的配比；glue and alcohol mixed ratio电子称的准确度；the micety of the electric weigh每份胶的重量；glue weight搅拌时间；mixed time搅拌方法；mixed method搅刀的速度；mix reamer speed检验点：inspection point粘胶的均匀度；whether themucilage glue equality or not粘胶的粘度；macilage gluey adhibitness 2.5、钢背涂胶如图所示：控制点：reference point涂胶机履带转速；gelatinize machine track speed盛胶槽盛胶的量；the volume of the glue slot滚筒的清洁度；roller cleaness发热箱内的温度；the heating box's ineer temperature检测点：inspection point涂胶的覆盖面积；gelatinize covering area涂胶胶的厚度；gelatinize thickness胶的干燥程度；gelatinize dryness 2.6、配料：matched material控制点：reference point配料、称料的准确性；mixed and weighted maerial veracity 投料顺序；sendding material order搅拌时间；mixde time检测点：inspection point混合料外观；mixed material appearance批密度；group density 2.7、冷压预成型料块如图所示：控制点：renference point压制的压力：press tension投料量的准确性；sending stuff veracity称取粉料的准确性；weight powder veracity每模压制的时间；every mould pressing time行程开关的控制合理性；moving length switch undercontrol 检测点：inspection point料块的布料均匀性；powder covering equality料块的成型性；powder moulding料块重量的检对；powder weight examination硬度的大中；rigidity 2.8、热压成型如图所示：控制点：reference point压制压力；press tension压制温度；press temperature保压、放气时间；keeping press and deflation time检测点：inspection point是否符合热压工艺要求；whether accord with the cure press technics requirement 是否粘模、烂边；whether adhibit mould or fester是否分层、裂缝、裂纹,如下图所示；bed crack flaw背孔是否饱满；whether the back hole is full with powder 钢背凸钉是否完好；whether the protruding nail is OK定速试验性能检测；bed crack flaw 2.9、热处理：heat treatment控制点：reference point温度及恒温时间；time of the temperature and the constant temperature 2.0.0、产品背板清洁如图所示；控制点：reference point钢砂直径大小及投放量；履带的调速；(oven speed)检测点：inspection point背板的洁清度；backboard cleaness背孔粉料的饱满度；back hole powder satiation背孔粉料面的平面度；back hole powder face planess 2.0.0、喷粉，喷粉线如图所示：inject powder inject powder line as the picture控制点：reference point静电电压；static voltage喷粉量气压大小及雾化气压大小；the press of the inject poweder and the atomization喷枪的喷射均匀度；whether the spout spear eject equality or not履带的调速；pedrail timing发热箱内温度及发热管好坏和控制；the temperature of the heating box and whether the heating tub is OK静电粉末的回收及处理情况；static powder reclaim and dispose检测点：inspection point产品外观；production appearance粉的覆盖面积；powder cover area粉的厚度；powder thickness粉的附着力(画格法)；powder adhension粉的固化程度(MEK测试)；powder solidify moving print oil and dilution mix ratio moving print 2.0.1、移印，如图所示；控制点：移印油与环已酮的配比；刮刀的完好性；driving baric驱动气压的大少；产品、移印模位置的调整；moving length移印头的行程；test point检测点：印字外观、清析度；appearance distinct lettering location印字位置；lettering content印字内容；2.0.2、喷码，如图所示：控制点：whether clean or not喷头的清洁度；pedrail speed履带的转速；the amount of the ink墨水的多少；检测点，如图示：喷码外观；edge code appearance喷码内容；edge code content喷码位置；edge code location grinding follow the picture 2.0.3、磨削，如图所示：控制点：履带转速；pedrail rotate speed精、粗砂轮的倾角；extract or coarse gringding wheel精、粗砂轮的目数；所有砂轮的清洁度；所有砂轮的磨削量/次；所有砂轮的磨损量；夹具的磨损及清洁度；夹具的自由度；产品定位的准确度；检测点：磨削面的外观；产品的厚度；磨削面的平整度；产品侧面是否掉粉；喷涂面是否完好；倒角的位置、尺寸大小；锯槽的留厚、锯槽位置、尺寸大小；2.0.4、铆装，如图所示：控制点：铆头的行程；气压的大小；press产品的固定；production fastness检测点：所有配件的铆接牢固度；所有配件的配置正确性；防震板与钢背间的间隙大小；铆钉与配件的定位是否一致；配件是否因受压而变形；2.0.5、产品热收缩：控制点：收缩模的选取；choose the shrink mould产品的收缩形式；production shrinking form热收缩机的温度及履带转速；the heating shrinking machine's temperature and the pedrail rotate speed检测点：产品紧实，不松动；production fastness收缩模的整洁度；shrinking mould cleaness收缩模有无缩孔、无烂角；2.0.6、产品吸塑包装：控制点：沙淋膜的选取；乳胶与水的配比；latex and water mix ratio涂胶后纸卡的干燥程度；the dryness of the paper after gelatinizing吸塑机的温度及气压；the temperature and the pess of the absorb model machine产品的摆放形式；production putting form检测点：产品紧实、不松动；沙淋膜与纸卡的粘接牢固度；沙淋膜的整洁度；沙淋膜有无缩孔、烂角；2.0.7、产品入彩盒：put the production in the color box控制与检测点：control and inspection point产品的摆放形式；production putting form标签内容的正确性及粘贴位置；whether the content of the lable is right and the sticking location is OK彩盒的整洁度；color box cleaness 2.0.8、入纸箱：put them in the carton控制与检测点：纸箱的标识是否正确；whether the carton mark is OK纸箱的整洁度；carton cleaness 2.0.9、入柜：控制与检测点：产品的摆放形式；柜的包装形式；the packing form of the tank柜外的标识；the mark of the outside tank 2.1.0、入仓：控制与检查点：所有产品是否分型号、分PO#摆放整齐化一；所有产品是否作了防尘、防潮工作；。
专用夹具+上下双刀——刹车盘工艺设计
专用夹具+上下双刀——刹车盘工艺设计汽车刹车盘，简单说就是一个圆的盘子，车子行进时它也是转动的，却在制动系统中起到了十分重要的作用。
好的刹车盘制动稳定，没有噪音，不抖动，但是对于机械加工的技术要求较高，本文讲述了刹车盘夹具及相关工序加工设计方案，供大家学习。
刹车盘结构汽车刹车有盘刹和鼓刹两种结构。
与鼓式制动器比较，盘式刹车具有以下优点：①盘式刹车散热性好，在连续踩踏刹车时不易造成刹车热衰退。
②刹车盘在受热之后的尺寸变化，不会使踩刹车踏板的行程增加。
③盘式刹车系统反应快速，可做髙频率的刹车动作。
④盘式刹车的构造简单，且容易维修。
⑤刹车盘的排水性较佳。
因此，现在很多中、髙级轿车采用全盘刹，普通轿车则采用前盘后鼓；而相对低速且需要制动力大的卡车、巴士，仍采用鼓刹。
刹车制动原理如图１所示。
图1刹车制动原理刹车盘的类型刹车盘分为实心盘（单片盘）（见图2）和通风盘（双片盘）（见图3）。
通风盘具有通风功能。
在圆周上有许多通向圆心的孔洞，称为风道。
汽车在行使中通过风道处的空气对流，来达到散热的目的，比实心式散热效果要好许多。
大部分轿车都是前驱，前盘使用频率高、发热量较大，故采用前通风盘，而后悬挂非驱动端则采用实心盘（单片盘），当然也有前后都是通风盘的。
图2实心盘（单片盘）图3通风盘（双片盘）加工设备选择刹车盘为典型的盘类薄壁零件，加工内容主要为车削和钻孔工序，加工难点是如何保证成品尺寸和形位精度。
考虑到部分刹车盘的直径较大，超出了卧式车削中心的加工范围，并且工件的装夹和找正都比较费力，为提髙工艺刚性，精加工阶段最合适的设备组合为立式数控车床（见图4）＋立式加工中心。
图4 立式数控车床加工工艺刹车盘加工的重点是保证尺寸精度和几何公差要求，特别是两处刹车端面的平行度要求，针对不同的刹车盘，车削加工通常分成2道工序（粗车+精车）；分成3序（粗车+半精车+精车）加工时，一是为了平衡节拍，二是为了将粗、精加工彻底分开，满足较高的工序能力指数（Cpk值）要求。
刹车盘的生产工艺
刹车盘的生产工艺近年来，人们生活质量越来越好，越来越多的汽车走进平民家庭，拉动了人们对于汽车的消费，汽车的用量呈上升趋势。
各种新型汽车的不断涌现和汽车行业的蓬勃发展又加快了相关机械行业的前进步伐，诸如和汽车相关的零部件：汽车刹车盘、制动鼓等。
因为现在大部分车主都拿爱车十分小心呵护，有些还想要改装爱车以达到更快速启动和制动等的优越性能，所以就非常有必要了解以下自己爱车的刹车盘的制动效果。
故此本文主要以刹车盘为例，详尽的叙述汽车刹车盘的生产加工工艺特点。
一、摘要本文主要从刹车盘的定义、刹车盘的材质、刹车盘的作用、刹车盘的区域分布以及刹车盘的加工设备和加工工艺等方面来详细说明。
二、关键词刹车盘灰铸铁加工工艺加工设备（含加工刀具）三、刹车盘是什么？刹车盘即一个圆的盘子，随着车子的行进而转动。
目前，刹车盘的种类有盘刹、鼓刹和气刹。
盘刹由于散热性比鼓刹好，高速制动效果更好；不过，鼓刹在低速冷闸时效果要好于盘刹。
盘刹的价格要比鼓刹高，目前，大部分普通轿车多采用前盘后鼓，对于相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹，自然地，中高级轿车采用全盘刹。
可见，刹车盘的种类不同也是影响汽车级别和性能的重要因素之一。
刹车盘图以及加一台小加工中心打孔；多条生产线的加工设备：粗车设备一台半自动车床、一条数控车床和一条半自动车床；精加工设备有一条数控车床两台、一台立式钻床、一台钻床、一台攻丝机、一台精磨和一台除尘器；包装方面：一条清洗线如平衡机、包装机和自动打标机等。
粗车刹车盘车床图那么，与车床相匹配的用来车削汽车刹车盘的刀具也是值得一提的。
目前，市面上采用的涂层硬质合金刀具由于其廉价易得被使用，由于切削刹车盘过程产生大量摩擦和切削热，容易导致烧伤刹车盘工件，降低刹车盘的表面精度。
所以，一般采用湿式切削：加入冷却液，不但增加了生产成本，而且加工效率不高。
华菱超硬公司研发出的BN-S30牌号立方氮化硼刀具，采用非金属粘合剂和半锋刃处理，不仅延长CBN刀具寿命，而且BN-S30牌号整体式CBN刀具寿命是日本某品牌硬质合金刀具寿命的15倍左右，刀具抗冲击韧性也比较好。
刹车盘的生产工艺
刹车盘的生产工艺
刹车盘是一种用于汽车制动系统的重要零部件，其生产工艺对于保证刹车盘的质量和性能至关重要。
下面将介绍刹车盘的生产工艺。
首先，刹车盘的生产过程通常分为原材料准备、铸造、加工和热处理四个阶段。
首先是原材料准备阶段。
刹车盘的原材料主要是铸铁和一些合金元素，如硅、锰、钒等。
这些原材料需要经过检测和筛选，确保其质量和成分符合要求。
接下来是铸造阶段。
铸造是刹车盘生产过程中最关键的环节。
铸造方式主要有砂型铸造和金属型铸造两种。
砂型铸造是将砂型放入模具中，然后倒入液态金属，待金属冷却凝固后取出即可得到刹车盘；金属型铸造则是通过高压注射将液态金属注入金属模具中，快速冷却后取出刹车盘。
铸造过程中需要严格控制金属的温度、冷却速度和注入压力等参数，以确保刹车盘的形状和内部组织的均匀性。
然后是加工阶段。
在加工过程中，刹车盘需要经过车削、钻孔、铣削等工序，以去除表面的毛刺和提供更加精确的尺寸和形状。
加工过程中需要使用高精度的机械设备和刀具，并注意控制加工参数，以免损坏刹车盘的表面和内部结构。
最后是热处理阶段。
热处理可以提高刹车盘的硬度和强度，增强其耐磨性和耐腐蚀性。
常用的热处理方式有淬火和回火。
淬
火是将加热后的刹车盘迅速冷却，使其表面形成固态相，内部形成马氏体组织，从而提高硬度和强度；回火是在淬火后将刹车盘加热到适当温度，然后缓慢冷却，以减轻内部应力和提高韧性。
总的来说，刹车盘的生产工艺包括原材料准备、铸造、加工和热处理四个阶段，每个阶段都需要合理控制工艺参数和质量标准，以确保刹车盘的质量和性能达到要求。
铸铁刹车盘、毂制造全过程应用技术
铸铁刹车盘、毂制造全过程应用技术一、刹车盘、毂工艺形状分类1、普通双片盘、单片盘、轴承盘、单片轴承盘、高难度双片盘、双金属盘、高性能盘。
2、全铸毂、双金属毂、轴承毂、中型全铸毂、特大全铸毂二、湿型砂（粘土砂）质量控制1、原资料的性能用途2、配比3、检验三、砂芯质量控制1、手工制芯2、热芯盒（射芯）3、冷芯盒（冷芯）四、各种类型刹车盘、毂、模具、芯盒设计、五、制型质量控制六、熔炼质量控制1、电炉熔炼2、冲天炉熔炼3、双联炉熔炼七、铸件清理质量控制八、铸件缺陷分类及防止对策九、检验十、现场管理十一、原材料管理十二、成本核算管理一、刹车盘、毂工艺形状分类1、普通双片盘、单片盘、轴承盘、单片轴承盘、高难度双片盘、双金属双片盘、高性能盘。
一、刹车盘、毂浇注工艺、刹车盘：浇注工艺主要分大孔浇注、雨淋浇注、压边浇注、侧边浇注等。
形状主要分普通双片盘、单片盘、轴承盘、双金属双片盘、复杂盘、特大双片盘。
大孔浇注主要适应普通双片盘、轴承盘等；雨淋浇注主要适应双金属双片盘、复杂盘等；压边浇注主要适应单片盘、特大双片盘、复杂盘等；侧边浇注主要适应机械化造成一箱多件的工艺。
如图：大孔浇注即铁水从刹车盘大孔处流入型腔内的浇注工艺，此工艺简单、方便，造型速度快，浇冒口重量轻。
大孔浇注水口环的大小高低是根据刹车盘的大小，刹车面的厚度决定。
水口环分全环形和半环形，同一型号各家工厂所使用的形状大小高低均有所不同。
选哪一种水口环是根据铸件的合格率来定的，如图：水口片的大小一般在长10-25mm，宽15-25mm，厚度全部是3mm，长宽尺寸不太重要，主要是厚度3mm必须保证此尺寸，如果超过了3mm，有可能在敲打水口环时造成缺材。
如果太薄，低于2.5mm会造成浇不足、筋结纹等，再就是水口环与水口片边缘处，必须用胶粘平滑，减少砂眼缺陷。
雨淋浇注，此浇注工艺铁水是从刹车盘的上刹车面流入型腔的，工艺较复杂，造型速度慢属机械造型，需用造型机是用于无法用大孔浇注的刹车盘主要分三种，一种用水口环加水注组成，放置在刹车盘的上模具上，上砂箱上满砂在造型机振动时适当把水口环提起然后压实，另一种是在造型机压头按上大小合适的水口环，没有水口注，砂箱上满砂振动，压实起模后，在上型上扎上Φ8-10，6-8个的水口，造型快、扎孔慢，还有一种在造型机压头上按上一个长100mm的铁块，压实起模后，在100mm10处扎4个Φ10mm的孔，对面处扎3-4个孔，铁水从此处流入型腔，如图：此方法明显提高铁水出品率。
用覆砂铁型铸造工艺生产球铁列车刹车盘
用覆砂铁型铸造工艺生产球铁列车刹车盘摘要：本文对各种铸造球铁刹车盘的工艺进行了介绍，并对覆砂铸铁工艺和粘土砂湿法铸造工艺进行了实验比较。
结果显示，粘土砂湿法铸件球有缩孔缺陷，但是球少、球化率低；覆砂铸铁件球化无缩松缺陷，特点是球多、球化率高，经过大量生产的覆砂铁型工艺，铸件质量稳定。
关键词：覆砂铁型；铸造工艺；球铁；列车刹车盘汽车底盘的重要安全部件是轮毂球墨铸铁铸件。
当前，大部分采用粘土砂湿法制造，这些部位的热接点分散，壁厚不均匀，而且容易出现缩孔倾向或是缩孔，采用覆砂铁型铸造工艺，对球化等级、铸件效益、粒度、密度等铸件显着改进提高了铸件的整体力学性能覆砂铁型生产线也提高了工人的劳动力、强度和工作环境，减少制造过程中的环境污染，提高生产效率，满足绿色铸造要求，取得明显的社会效益和经济效益。
一、覆砂铁型铸造工艺概念覆砂铁型工艺在模具与铁型（砂箱）内腔之间留有6-10m的缝网，在特定温度下注入覆膜砂并固化，将覆膜砂包覆在模具的内表面，获得模具型腔，并教导如何使用这种覆砂铁型铸件。
其最大特点是高速冷却，铰链式刚性强，可细化铸件晶粒，大幅度提高力学性能。
型腔去除极其刚性，铁型代替了传统的砂箱，在铸件的凝固过程中，可以利用石墨化膨胀阶段模具壁的高刚度来实现自补缩，一个过渡层是覆砂层，由于其厚度，可以通过来改变铸件的冷却速度，可以在适当的范围内调整。
提高冷却速度对缩短珠光体片距和细化晶粒有很大的作用。
二、铁型覆砂工艺特点首先，铁型（砂箱）顺应产品形状，中间圆周覆砂，厚度为6～10mm，成本低，用砂量少。
其次，废砂收集后，送专业厂家回收，完全再利用。
无需投资砂处理设备或场地，环保，成本低。
第三，覆膜砂强度高、致密、铸件尺寸精度高、铁型（铸铁）强度和柔韧性高、组织致密、重量轻、加工余量小、铸件自补缩强，工艺良率高，一般无需设置臂口供给。
第四，铁型导热快，薄砂涂层，铸件冷却快，粒度小，无需添加过多的贵重合金，易获得较高的力学性能。
刹车盘铸造工艺规程
刹车盘铸造工艺规程
1 目的
规范刹车盘铸造生产过程，确保铸造产品符合质量要求。
2 适用范围
适用于公司刹车盘铸造生产过程。
3 生产工艺规程
3.1刹车盘铸造工艺流程：
3.2 芯砂配制及制芯烘干
3.2.1 制芯设备与方法：芯子采用合脂油砂，手工制芯，金属芯盒。
3.2.2 刹车盘主要砂芯示意图：见图4。
3.2.3 制芯：
3.2.3.1 车间按有关手续到模具库领用合格的芯盒，用完后应清洗干净及时送回。
3.2.3.2 油砂混制时，严格按比例混制（芯砂与合脂油按100:3比例混制）。
使用过程中出现争议时，取样送实验室测试其强度和透气性。
3.2.3.3 打芯时，芯盒的筋片不得有刮砂、粘砂现象。
3.2.3.4 刹车盘砂芯上的字要清晰完整，刮出面要用工具刮了压光。
3.2.3.5 砂芯应尽量轻轻在专用工作台上均匀敲出或磕出芯盒。
3.1.3.6 芯头用Φ8mm气孔锥扎透。
（芯盒带有透气锥的除外）
3.1.3.7 检验砂芯，大平面度不得大于0.3mm，厚度尺寸不小于芯盒磨损极限尺寸。
3.1.4 砂芯质量要求：
尺寸准确、形状完整、紧实光洁、无有松动、气眼要畅、砂芯不得有掉砂、粘砂、裂纹的现象。
3.1.5 烘干（烤芯）
3.1.5.1 严格控制芯窑温度和时间。
（芯窑温度和时间的控制温度见下图）
T(
降温
50 50。
制动盘加工工艺
制动盘加工工艺制动盘是汽车制动系统中的重要部件，它承担着将车辆的动能转化为热能的重要任务。
制动盘加工工艺是指对制动盘进行加工和处理的一系列流程，其质量直接影响到汽车行驶的安全性和舒适性。
下面将从材料选择、加工流程、质量控制等方面详细介绍制动盘加工工艺。
一、材料选择1. 材料种类目前市场上常见的制动盘材料有灰铸铁、球墨铸铁、碳素钢和不锈钢等。
其中，灰铸铁是最常用的一种，因其价格便宜、耐磨性好、散热能力强等特点而广泛应用于汽车制动系统中。
2. 材料标准在进行材料选择时，需要根据国家标准或行业标准来选取合适的材料。
例如，在中国，灰铸铁的标准为GB/T 9439-2010《灰口铸铁》，其中规定了其化学成分、力学性能、硬度等指标。
二、加工流程1. 切割首先需要将原始材料切割成符合要求尺寸的制动盘毛坯。
切割时需要注意刀具的选择和切割速度，以保证切割面光滑、无裂纹。
2. 砂轮磨削接下来需要对制动盘进行精密磨削，以确保表面光滑度和平行度符合要求。
这一步通常采用砂轮磨削技术，其中使用的砂轮需要根据材料特性和加工要求进行选择。
3. 预热在进行下一步加工前，需要对制动盘进行预热处理。
预热可以提高材料的可塑性和延展性，有利于后续加工过程的进行。
4. 铣削铣削是制动盘加工中最关键的一步，其目的是使制动盘表面形成一定角度和凹槽，以增强其散热能力和降低噪音。
铣削时需要根据不同车型和使用环境来确定铣刀形式、角度和深度等参数。
5. 车削车削是对制动盘内孔进行加工的过程。
在车削时需要控制好车刀进给速度和深度，以确保内孔尺寸精度符合要求。
6. 磨削最后需要对制动盘进行磨削，以提高其表面光滑度和精度。
磨削时需要注意砂轮的选择和磨削速度，以避免对制动盘造成过多热量和机械应力。
三、质量控制在整个加工过程中，需要对每一步工艺进行严格的质量控制，以确保最终产品符合要求。
常见的质量控制手段包括：1. 检测设备通过使用各种检测设备如千分尺、高度规、投影仪等来检测加工过程中的尺寸精度和表面光滑度等指标。
商用车盘式制动器生产工艺
商用车盘式制动器生产工艺商用车盘式制动器生产工艺1. 简介•盘式制动器是商用车辆中常见的制动系统，它承担着重要的安全功能。
•本文将介绍商用车盘式制动器的生产工艺和相关技术。
2. 制动器原理•盘式制动器通过刹车蹄夹紧制动盘来实现制动效果。
•当踩下刹车踏板时，刹车系统将施加压力，使刹车蹄夹紧制动盘，从而减速或停止车辆。
3. 生产工艺流程1.材料准备：–选择合适的制动盘材料，如耐磨性好的钢材。
–将材料切割成合适的尺寸和形状。
2.制动盘加工：–使用数控机床对制动盘进行精确的加工，如车削、钻孔等。
–确保制动盘的平整度和尺寸精度。
3.制动蹄夹生产：–选用合适的蹄片材料，如高温抗变形的铸铁。
–制作蹄夹的模具，进行压铸或铸造工艺。
–对蹄夹进行精密加工，确保制动器的灵敏性和可靠性。
4.螺栓制作：–选择合适的螺栓材料，如高强度的合金钢。
–加工螺栓的螺纹和头部，确保螺栓与蹄夹和制动盘的连接紧固可靠。
5.装配：–将制动盘、蹄夹和螺栓等零部件进行组装。
–进行整体调试和质量检验，确保制动器的性能和安全性。
4. 技术应用•现代商用车盘式制动器生产工艺采用许多先进的技术，如：–数控机床技术，提高加工精度和效率。
–高温热处理技术，提高制动盘的硬度和耐磨性。
–自动化装配线技术，提高生产效率和一致性。
5. 品质控制•商用车盘式制动器生产过程中需要进行严格的品质控制，包括：–尺寸和平整度检测，确保制动器的工作精度。
–力、温度和磨损试验，验证制动器在不同工况下的性能。
–热处理质量检验，确保制动盘的硬度和变形控制在合理范围内。
结论•商用车盘式制动器生产工艺经过多年的发展，已经相对成熟。
•借助先进的技术和严格的品质控制，制动器的性能和安全性得到了显著提升。
•这为商用车辆的制动系统提供了可靠的保障。
6. 发展趋势•随着商用车辆的需求增加，盘式制动器的生产工艺也在不断发展和改进。
•未来的发展趋势包括：–材料科学的突破：研发更优质和耐磨的制动盘材料，提高制动器的性能。
