镁铝层状双金属氢氧化物
利用镁铝双金属氧化物去除S2-的研究
利用镁铝双金属氧化物去除S2-的研究王孝华;李传强;汤琪;李榕榕【期刊名称】《应用化工》【年(卷),期】2015(44)3【摘要】通过共沉淀法合成镁铝层状双金属氢氧化物（MgAI-LDHs），在500℃焙烧下得到产物镁铝双金属氧化物（ MgAI-LDO）。
利用络合滴定的方法测定合成的镁铝双金属氧化物（ MgAI-LDO）中镁和铝的含量，对合成的MgAI-LDO进行元素分析，进而对结构进行了分析，得到镁铝双金属氧化物的结构式为Mg2 AIO3（ OH）。
在溶液的pH﹦9条件下，利用所制得的MgAI-LDO去除S2-，同时考察了溶液的初始浓度、去除时间以及温度对去除率的影响。
结果表明，MgAI-LDO具有较好的去除S2-能力，当去除时间为8 h，溶液初始浓度为15g/L，常温（19.8℃）下，对S2-的最大去除率为81.93％。
%Mg-AI Iayered doubIe hydroxides( MgAI-LDHs)were prepared by co-precipitation,andMg-AI Iayered doubIe oxide( MgAI-LDO)was made at 500 ℃ by caIcining MgAI-LDHs. The content of magne-sium and aIuminum in doubIe metaI oxide( MgAI-LDO)is determined by using compIexometric titration method,and anaIyzes the structure by the way of eIement anaIysis,the structuraI formuIa of doubIe metaI oxide magnesium aIuminum isMg2AIO3(OH). Under the condition of the soIution pH﹦9,remove S2- by using MgAI-LDO,and investigate the infIuence of the initiaI concentrationof the soIution,the removing time and temperature on the removaI rate at the same time. The resuIts showed that the MgAI-LDO has a good abiIityto remove S2-,when removing the time is 8 h,initiaI concentration of 15g/L,under normaI temperature(19. 8 ℃),the maximum removaI rate of 81. 93%.【总页数】4页(P401-404)【作者】王孝华;李传强;汤琪;李榕榕【作者单位】重庆交通大学应用化学系，重庆400074;重庆交通大学应用化学系，重庆 400074;重庆交通大学应用化学系，重庆 400074;重庆交通大学应用化学系，重庆 400074【正文语种】中文【中图分类】TQ139.2;O614.2【相关文献】1.蔗渣炭/镁铝双金属氧化物的制备及其吸附As(Ⅴ)的研究 [J], 王敦球;张涛;梁美娜;朱义年;唐沈;陈旭2.镁铝双金属氢氧化物及氧化物去除硫离子(S2-)性能及其机理研究 [J], 刘淼;杨俊佼;武国庆;王连英3.镁铝双氢氧化物和镁铁铝改性蒙脱土去除水体中磷的吸附效果研究 [J], 张文豪;饶伟;张亚楠;王代长;胡媛媛;张永全;黄国勇4.以煤矸石为铝源制备镁铝层状双金属氢氧化物 [J], 秦华;马晓燕;徐岩;付佳琳5.镁铝层状双金属氢氧化物对Cu^2+和Cd^2+的吸收动力学研究 [J], 王孝华;汤琪;牟元华;李传强;涂胜因版权原因，仅展示原文概要，查看原文内容请购买。
Mg—Al层状双金属氢氧化物的合成及表征
Mg—Al层状双金属氢氧化物的合成及表征作者：程春艳赵洪晨赵双双江鑫梅李荣杨志广来源：《科技视界》2018年第19期【摘要】本文以硝酸镁和硝酸铝为起始原料，以氨水为沉淀剂，通过共沉淀法得到了镁铝层状双金属氢氧化物，并用X射线衍射、红外光谱以及紫外-可见吸收光谱等方法对其结构进行表征。
结果表明：采用共沉淀法得到了结晶度高，物相纯净的六方晶系镁铝层状双金属氢氧化物。
同时，我们又对层状双金属氢氧化物的未来发展趋势进行了展望。
【关键词】Mg-Al层状双金属氢氧化物；合成；表征中图分类号：O614 文献标识码： A 文章编号： 2095-2457（2018）19-0070-002DOI：10.19694/ki.issn2095-2457.2018.19.031Synthesis and Characterization of Mg-Al Layered Double HydroxidesCHENG Chun-yan ZHAO Hong-chen ZHAO Shuang-shuang JIANG Xin-mei LI Rong YANG Zhi-guang*（College of Chemistry and Chemical Engineering， Zhoukou Normal University， Zhoukou 466001， China）【Abstract】The Mg-Al layered double hydroxides were synthetized by co-precipitation method using magnesium nitrate， aluminum nitrate as raw materials and ammonia as precipitant. The structure of the samples were characterized by X ray diffraction， infrared spectroscopy and UV-vis absorption spectroscopy. The results show that the hexagonal crystal structure with high crystallinity and purity can be obtained by coprecipitation method. Meanwhile， The development trend of layered double hydroxides in the future was prospected.【Key words】Mg-Al Layered Double Hydroxides； Synthesis； Characterization0 引言材料、能源和信息是构成人类现代社会发展的三大支柱，层状双金属氢氧化物（layer double hydroxides，简称LDHs）是一类重要的新型无机功能材料，又称类水滑石，由两种或两种以上金属元素组成的具有类水滑石层状晶体结构的氢氧化物。
以煤矸石为铝源制备镁铝层状双金属氢氧化物

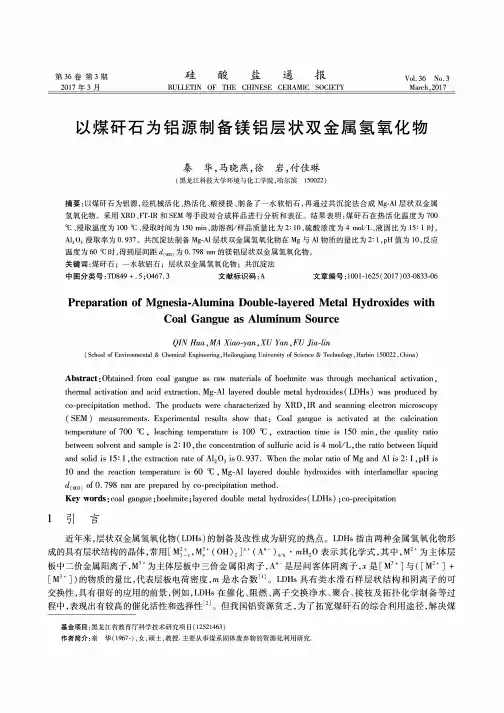

第36卷第3期 娃酸盐通报Vol.36 No.3 2017 年 3 月___________________BULLETIN OF THE CHINESE CERAMIC SOCIETY__________________March,2017以煤矸石为铝源制备镁铝层状双金属氢氧化物秦华，马晓燕，徐岩，付佳琳(黑龙江科技大学环境与化工学院，哈尔滨150022)摘要:以煤矸石为铝源，经机械活化、热活化、酸浸提、制备了一水软铝石，再通过共沉淀法合成Mg-A l层状双金属 氢氧化物。
采用XRD、FT-IR和SE M等手段对合成样品进行分析和表征。
结果表明:煤矸石在热活化温度为700 t、浸取温度为1〇〇 t、浸取时间为150 min、助溶剂/样品质量比为2: 10、硫酸浓度为4 m ol/L、液固比为15: 1时，A1203浸取率为0.937。
共沉淀法制备Mg-A l层状双金属氢氧化物在M g与A1物质的量比为2:1，PH值为10，反应 温度为60 t时，得到层间距…_为0.798n m的镁铝层状双金属氢氧化物。
关键词:煤矸石；一水软铝石；层状双金属氢氧化物；共沉淀法中图分类号:TD849 + .5;0467.3 文献标识码:A文章编号=1001-1625 (2017)03-0833-06Preparation of Mgnesia-Alumina Double-layered Metal Hydroxides withCoal Gangue as Aluminum SourceQIN Hua,MA Xiao-yan,XU Yan,FU Jia-lin(School of Environmental & Chemical Engineering,Heilongjiang University of Science & Technology,Harbin 150022,China)Abstract：Obtained from coal gangue as raw materials of boehmite was through mechanical activation, thermal activation and acid extraction. Mg-Al layered double metal hydroxides ( LD H s) was produced by co-precipitation method. The products were characterized by X R D,IR and scanning electron microscopy (SE M) measurements. Experimental results show that：Coal gangue is activated at the calcination temperature of 700 Tl , leaching temperature is 100 Tl , extraction time is 150 min, the quality ratio between solvent and sample is 2-10,the concentration of sulfuric acid is 4 m ol/L,the ratio between liquid and solid is 15: 1，the extraction rate of A1203is 0• 937. When the molar ratio of Mg and A1 is 2: 1，pH is10 and the reaction temperature is 60 Tl , Mg-Al layered double hydroxides with interlamellar spacingc?(003) of 0• 798 nm are prepared by co-precipitation method.Key words：coal gangue ；boehmite ；layered double metal hydroxides (LDHs ) ；co-precipitation1引言近年来，层状双金属氢氧化物（L D H s)的制备及改性成为研究的热点。
镁铝层状双金属氢氧化物的制备及表征
化 物 的结 构 类 似 于水 镁 石 ［ （ Ｈ） 的层 状 排 布 ， Ｍｇ Ｏ ２ ］ 同 时 主体 层 板 上 的 Ｍ（ 被 半 径相 似 的 Ｍ（ 同 晶取 Ⅱ） ｍ）
代， 存在 于层 间的 阴离子 会 中 和 由于 同晶取 代 引起 的 正 电荷 ， 使结构 整体 呈 电中性ｆ １ ］ 。
Ｈ Ｕ ｉｏ ｎ ，ＨＥＮＧ ｕ ｍｉ Ｘ ａ ｐｉｇ Ｈ ｉ ｎ ，ＬＵ ａ Ｔ ｏ，
用 更 是 成 为研 究 的热 点 ＿ ０ 大 多 的研 究 工 作 主 要 集 ９１ ＿，
中在 采 用 离子 直 接 交 换 法 、 焙烧 还 原 法 、 原位 直 接 合 成 法及 返 混沉 淀 法 等将 特 定 阴离 子插 层 进 人 层 状 双 金 属 氢 氧化 物 层 板 问 ，从 而 得 到 有特 殊 效 用 的 目标
Ｓ ｉ ｎ ｅａ ｄＴｅ ｈ ｏ ｏ ｙ，Ｍ ｉ ｙ ｇ６ ０１ ２ Ｓ ｃ ｕ ｒ ｖ ｒＳ ｉｎ ｅ ｃｅ ｃ ｃ ｎ ｌｇ ｎ ｎ ｎ ａ ａ ２１ ０； ． ｉ ｈ ａ Ｆｏ ｅ ｅ ｃ ｅ ｃ ｎ
本 文 中采 用共 沉淀法 ＿制备 出层 间距 较大且 晶型 】 良好 的 Ｍｇ Ａ 层状 双金 属氢 氧化 物 ， —１ 主要 目的是 制 备
中 达 ０８ ２１ｎ 的 层 状 双金 属 氢氧 化 物 。 间距 ｄ∞） ．８ ｍ （
国键 ： 状 双 金 属 氢 氧化 物 ； 备 ； 征 ； 间距 关 词 层 制 表 层
粉 ：００８ ５５４８（ Ｏｌ ０３～００３１—０５ 文章编号 １ — ２ ２） 体
中 图分 类 号 ：Ｑ１９２ Ｔ ３．
由于 层 状 双金 属 氢 氧 化 物 的 的特 殊 物 理 化 学 性
验 法研 究 金 属 离子 比例 、 应 温 度 、ｐ 值 等 因素 对 产 物 层 间距 及 层 板 反 Ｈ 生 长 机 制 的 影 响 。 结 果表 明 ， 以氨 水 作 为 沉 淀 剂 ， Ｍｇ与 Ａｌ 质 的 量 比 物 № 为 ２１ｐ 值 为 ９５ 反 应 温 度 为 ４ ：，Ｈ ．， ０℃ 时 ， 到 结 晶度 高 ， 相 纯净 且 层 得 物
层状双金属氢氧化物
包装工程第44卷第19期·104·PACKAGING ENGINEERING2023年10月层状双金属氢氧化物/聚乙烯醇气体阻隔薄膜材料制备及性能研究张子怡，李梦冉，薛程，范婷婷，李欢欢，李中波*（安徽农业大学轻纺工程与艺术学院，安徽合肥230036）摘要：目的研发出一种具有优异氧气阻隔性能的柔性薄膜，其在食品包装领域具有良好的应用前景。
方法以具有生物降解性能的聚乙烯醇（PVA）为成膜基材，镁铝层状双金属氢氧化物（MgAl-LDH）为改性剂，柠檬酸为交联剂，采用流延法制备出具有优异气体阻隔性能的PVA/MgAl-LDH复合薄膜。
结果随着柠檬酸的含量的增加，复合薄膜的亲水性能逐渐增加，阻隔性能逐渐下降；随着复合薄膜中MgAl-LDH的含量的增加，复合薄膜的疏水性能和阻隔性能逐渐提高。
当复合薄膜中MgAl-LDH的质量分数为1.5%时，薄膜的力学性能最好，抗拉强度为42 MPa，断裂伸长率为16.7%，此MgAl-LDH质量分数下薄膜的气体阻隔性能也最优异，气体透过量为16 mL/(m2·24 h·0.1 MPa)。
结论柠檬酸的引入增加了薄膜内部亲水基团的数量，提升了复合薄膜的亲水性能。
MgAl-LDH可以减少PVA薄膜内部自由体积，提升PVA薄膜的力学性能和阻隔性能。
关键词：聚乙烯醇；镁铝层状双金属氢氧化物；柠檬酸；复合薄膜；阻隔性能中图分类号：TS206.4 文献标识码：A 文章编号：1001-3563(2023)19-0104-08DOI：10.19554/ki.1001-3563.2023.19.014Preparation and Properties of PVA/MgAl-LDH Gas Barrier FilmsZHANG Zi-yi, LI Meng-ran, XUE Cheng, FAN Ting-ting, LI Huan-huan, LI Zhong-bo*(College of Light Textile Engineering and Art, Anhui Agricultural University, Hefei 230036, China)ABSTRACT: The work aims to develop a flexible film with excellent oxygen barrier performance and good application prospects in the field of food packaging. The PVA/MgAl-LDH composite film with excellent gas barrier performance was prepared by the casting method with biodegradable polyvinyl alcohol (PVA) as the film-forming substrate, mag-nesium-aluminum layered bimetallic hydroxide (MgAl-LDH) as the modifier, and citric acid as the cross-linking agent.The experimental results showed that with the increase of citric acid content, the hydrophilic property of the composite film gradually increased and the barrier performance decreased gradually. With the increase of MgAl-LDH content in the composite film, the hydrophobic property and barrier property of the composite film gradually increased. When the content of MgAl-LDH in the composite film was 1.5%, the mechanical properties of the film were the best, with a ten-sile strength of 42 MPa and an elongation at break of 16.7%. The gas barrier performance of the film with this MgAl-LDH content was also the best, with a gas permeability of 16 mL/(m2·24 h·0.1 MPa). In addition, the introduc-tion of citric acid increases the number of hydrophilic groups inside the film, and the hydrophilic properties of the composite film are enhanced. MgAl-LDH can reduce the free volume inside the PVA film and enhance the mechanical收稿日期：2023-04-27基金项目：安徽省教育厅自然科学重点项目（2022AH050875）；安徽省科技重大专项（202103a06020005）；安徽省大学生创新创业项目（S202120364214）第44卷第19期张子怡，等：层状双金属氢氧化物/聚乙烯醇气体阻隔薄膜材料制备及性能研究·105·and barrier properties of the PVA film.KEY WORDS: polyvinyl alcohol; magnesium-aluminum layered bimetallic hydroxide; citric acid; composite film; bar-rier performance阻隔性薄膜指对气体、有机化合物等低分子量的化学物质具有非常低的透过性的薄膜。
镁铝层状双金属氢氧化物的表面修饰及表征
镁铝层状双金属氢氧化物的表面修饰及表征
杨衡;全贞兰
【期刊名称】《青岛科技大学学报（自然科学版）》
【年(卷),期】2010(031)001
【摘要】采用共沉淀法制备的镁铝层状双金属氢氧化物(Mg-Al-CO3-LDHs)分别与柠檬酸、萘乙酸、1-羟基环己基甲酸的丙酮溶液反应,进行表面修饰.产物用粉末X射线衍射(PXRD)、傅里叶变换红外光谱(FT-IR)、透射电镜(TEM)进行表
征.PXRD谱图显示,修饰后的Mg-Al-CO3-LDHs的层间距没有增大.在红外谱图上可以观察到修饰剂的特征基团吸收峰.TEM照片显示,Mg-Al-CO3-LDHs修饰前后粒子尺寸没有改变,修饰后的Mg-Al-CO3-LDHs层片连接在一起,说明其表面连接上了修饰剂,证明成功制备了表面修饰的Mg-Al-CO3-LDHs.
【总页数】3页(P16-18)
【作者】杨衡;全贞兰
【作者单位】青岛科技大学,化学与分子工程学院,山东,青岛,266042;青岛科技大学,化学与分子工程学院,山东,青岛,266042
【正文语种】中文
【中图分类】TQ426.7
【相关文献】
1.镁铝层状双金属氢氧化物的制备及表征 [J], 胡小平;衡惠敏;卢涛;罗立波;李艳波;郭玉阳
2.镁铝及镁锌铝水滑石的合成与表征 [J], 陈立谦;韩冰;刘琦
3.Triton X-100六角液晶相中制备镁铝层状双金属氢氧化物纳米片及其药物载体应用 [J], 赵继宽;谢艳芳;徐洁;侯万国
4.以煤矸石为铝源制备镁铝层状双金属氢氧化物 [J], 秦华;马晓燕;徐岩;付佳琳
5.镁铝层状双金属氢氧化物对Cu^2+和Cd^2+的吸收动力学研究 [J], 王孝华;汤琪;牟元华;李传强;涂胜
因版权原因，仅展示原文概要，查看原文内容请购买。
镁铝复合氧化物的制备与表征开题报告
本科毕业设计（论文）开题报告题目：镁铝复合氧化物的制备与表征学生姓名：院（系）：化学化工学院专业班级：应用化学指导教师：完成时间：1.课题研究的意义随着世界大工业发展带来的能源短缺、环境污染等问题的加剧和人们环保意识的不断加强，发展环保、绿色的催化新工艺成为了一个研究的热门方向。
实验证实复合金属氧化物具有独特的结构、电磁性质和较高的氧化、还原催化活性，在新催化剂材料开发方面已得到高度重视，特别是在有机合成方面所表现出来的绿色环保性能，让世界各国的学者对其青睐有加。
层状双金属氢氧化物（Layered Double Hydroxide,LDH）是水滑石（Hydrotalcite,HT）和类水滑石化合物（Hydrotalcite-Like Compounds,HTLCs）的统称，由这些化合物插层组装的一系列超分子材料称为水滑石类插层材料（LDHs）。
LDHs 的层板由镁八面体和铝氧八面体组成。
所以，具有较强的碱性。
不同的LDHs的碱性强弱与组成中二价金属氢氧化物的碱性强弱基本一致，但由于它一般具有很小的比表面积(约5—20 m2/g)，表观碱性较小，其较强的碱性往往在其煅烧产物LDO中表现出来。
LDO一般具有较高的比表面积(约200—300m2/g)、三种强度不同的碱中心和不同的酸中心，其结构中间中心充分暴露，使其具有比LDH更强的碱性。
将催化活性物种插入水滑石层间，以水滑石为前体，通过焙烧可制备高分散复合金属氧化物型催化剂，一般具有过渡金属含量高活性位分布均匀晶粒小比表面积大可以抑制烧结良好的稳定性等特点，从而表现出优异的催化性能，在催化剂或催化剂载体等领域得到了广泛应用。
2.国内外的研究历史及现状2.1 国内外研究历史LDHs的发展已经历了一百多年的历史，但直到二十世纪六十年代才引起物理学家和化学家的极大兴趣。
1842年，Hochstetter首先在片岩矿层中发现了天然水滑石矿物。
后来又相继在挪威的Sunarum地区以及俄罗斯的Ural地区发现了少量的天然水滑石矿。
镁铝层状双金属氢氧化物的制备及表征
镁铝层状双金属氢氧化物的制备及表征胡小平;衡惠敏;卢涛;罗立波;李艳波;郭玉阳【期刊名称】《中国粉体技术》【年(卷),期】2012(018)003【摘要】分别以氨水和氢氧化钠为沉淀剂,采用共沉淀法合成Mg-Al层状双金属氢氧化物,对产物的晶相、形貌和结构进行表征,采用正交实验法研究金属离子比例、反应温度、pH值等因素对产物层间距及层板生长机制的影响.结果表明,以氨水作为沉淀剂,Mg与Al物质的量比为2∶1,pH值为9.5,反应温度为40℃时,得到结晶度高,物相纯净且层间距d003)达0.882 1 nm的层状双金属氢氧化物.【总页数】5页(P31-35)【作者】胡小平;衡惠敏;卢涛;罗立波;李艳波;郭玉阳【作者单位】西南科技大学材料科学与工程学院,四川绵阳621010;西南科技大学材料科学与工程学院,四川绵阳621010;四川久远科技股份有限公司,四川绵阳621900;四川久远科技股份有限公司,四川绵阳621900;四川久远科技股份有限公司,四川绵阳621900;西南科技大学材料科学与工程学院,四川绵阳621010【正文语种】中文【中图分类】TQ139.2【相关文献】1.镁铝层状双金属氢氧化物的表面修饰及表征 [J], 杨衡;全贞兰2.Triton X-100六角液晶相中制备镁铝层状双金属氢氧化物纳米片及其药物载体应用 [J], 赵继宽;谢艳芳;徐洁;侯万国3.锌镁铝类水滑石负载碘氧化铋的制备与表征 [J], 李佳祁;付大友;袁东;徐菁4.富马酸根插层镁—铝类水滑石的共沉淀法制备及性质表征 [J], 张禹泽;李丽娟;时东;宋富根5.以煤矸石为铝源制备镁铝层状双金属氢氧化物 [J], 秦华;马晓燕;徐岩;付佳琳因版权原因，仅展示原文概要，查看原文内容请购买。
一种镁铝双金属氢氧化物负载硫化亚铁复合材料及其制备方法与应用
专利名称：一种镁铝双金属氢氧化物负载硫化亚铁复合材料及其制备方法与应用
专利类型：发明专利
发明人：宫艳艳,王丽娟,王梦霞,刘良英
申请号：CN201910433208.5
申请日：20190523
公开号：CN111974341A
公开日：
20201124
专利内容由知识产权出版社提供
摘要：本发明公开了一种镁铝双金属氢氧化物负载硫化亚铁复合材料及其制备方法及应用。
本发明的复合材料以镁铝层状双金属氢氧化物为载体，首先将硫酸亚铁溶液与MgAl‑LDH混合，然后向反应体系中逐滴加入硫化钠溶液，得到的悬浊液在厌氧条件下静置，离心，洗涤，干燥，得到
FeS@MgAl‑LDH复合材料。
所述复合材料有效抑制了FeS颗粒的团聚，实现了FeS和MgAl‑LDH两种材料的协同作用，改善了材料的耐酸碱性和抗氧化性，提升了对水体中汞的处理效果，在环境修复中具有广阔的应用前景。
申请人：暨南大学
地址：510632 广东省广州市天河区黄埔大道西601号
国籍：CN
代理机构：广州市华学知识产权代理有限公司
代理人：雷月华
更多信息请下载全文后查看。
mg-al ldh 结构式
mg-al ldh 结构式mg-al ldh结构式一、引言Mg-Al LDH，全称为镁铝水滑石（Magnesium-Aluminum Layered Double Hydroxide），是一种层状双金属氢氧化物。
其分子结构由镁离子（Mg2+）和铝离子（Al3+）通过氧化物离子（OH-）连接而成。
本文将对Mg-Al LDH的结构式进行详细介绍。
二、Mg-Al LDH的结构式Mg-Al LDH的结构式可用[Mg1-xAlx(OH)2](An-)x/n·mH2O来表示，其中An-表示阴离子，m表示水分子的数目。
此结构式中的x 通常为0.2-0.3，表示镁和铝的摩尔比例。
三、结构解析Mg-Al LDH的结构由正交晶系的层状结构组成。
每个层由镁和铝的氢氧化物层交替排列而成，氢氧化物层之间由水分子和阴离子填充。
层状结构使得Mg-Al LDH具有较大的比表面积，有利于物质的吸附和储存。
四、层间离子交换Mg-Al LDH的层间可以通过离子交换反应进行改性。
由于层状结构的存在，Mg-Al LDH能够吸附并释放不同的离子。
例如，当Mg-Al LDH与阴离子A-接触时，阴离子A-可以进入层间并与层内的OH-进行交换。
这种层间离子交换的特性使得Mg-Al LDH在催化、分离和药物控释等领域具有广泛的应用前景。
五、应用领域1. 催化剂：Mg-Al LDH可以作为催化剂的载体，通过调控层间离子交换反应，实现对催化剂活性和选择性的调控。
例如，将过渡金属离子掺杂到Mg-Al LDH的层间，可以制备高效的催化剂，用于有机合成反应等领域。
2. 吸附剂：由于Mg-Al LDH具有较大的比表面积和层间离子交换的特性，可以用作吸附剂，用于吸附有机污染物、重金属离子等。
通过调控Mg-Al LDH的结构和成分，可以实现对特定污染物的高效吸附和去除。
3. 药物控释：Mg-Al LDH的层状结构和层间离子交换的特性使其成为一种理想的药物控释材料。
镁铝型层状复合金属氢氧化物纳米复合材料的阻燃性能研究的开题报告
聚丙烯/镁铝型层状复合金属氢氧化物纳米复合材料的阻燃性能研究的开题报告一、研究背景近年来，随着各种电子电器产品的普及和使用，火灾事故频繁发生，给社会带来了极大的财产损失和人身伤害。
因此，阻燃材料的研究和应用变得尤为重要。
其中，层状复合金属氢氧化物（LDH）是一种新型的无机纳米材料，具有非常良好的阻燃性能和环保性能。
LDH主要由正离子层和阴离子层两部分组成，通过不同的阴离子和正离子的组合，可以制备出一系列不同的LDH材料。
与传统的阻燃剂相比，LDH不仅具有良好的阻燃效果，还具有良好的热稳定性、抗氧化性和机械性能等优点。
因此，利用LDH制备阻燃复合材料具有很大的发展潜力。
二、研究目的本研究旨在制备一种聚丙烯/镁铝型层状复合金属氢氧化物纳米复合材料，并对其阻燃性能进行研究。
通过控制LDH的含量和分散度，研究其对聚丙烯基体的阻燃性能和力学性能的影响，为开发高性能的阻燃材料提供理论和实验基础。
三、研究内容和方法1. 制备聚丙烯/镁铝型层状复合金属氢氧化物纳米复合材料；2. 对制备的纳米复合材料进行表征，包括分散度、形貌、结构等方面；3. 测试材料的阻燃性能，包括极限氧指数（LOI）、垂直燃烧等方面；4. 测试材料的力学性能，包括拉伸性能、冲击性能等方面；5. 研究LDH含量和分散度对材料性能的影响。
本研究将采用掺杂法将LDH掺入聚丙烯基体中，通过热压技术制备出LDH纳米复合材料。
通过扫描电子显微镜（SEM）、透射电子显微镜（TEM）、X射线衍射（XRD）、热失重分析（TGA）、差示扫描量热分析（DSC）等手段对复合材料进行表征，并进行阻燃性能和力学性能测试。
四、研究意义开发高性能的阻燃材料是一项非常重要的工作，可以保障人民生命安全和财产安全。
而纳米复合材料具有很大的发展潜力，可以提高阻燃材料的性能和应用范围。
本研究将探究LDH对聚丙烯基体的增强作用和阻燃机制，并为制备高性能的阻燃材料提供理论和实验基础。
纳米镁铝层状双氢氧化物材料的制备及其应用研究
纳米镁铝层状双氢氧化物材料的制备及其应用研究双氢氧化物是一种重要的材料，具有广泛的应用前景。
然而，其在实际应用中存在一些问题，如晶体结构不稳定、热稳定性较差等。
为此，研究人员通过制备纳米镁铝层状双氢氧化物（LDH）材料来解决这些问题，这种新型材料具有结晶度高、热稳定性好等优点，因此在各个领域都有着广泛的应用。
制备方法LDH的制备方法主要有化学共沉淀法、水热法、气相沉积法、溶剂热法、超声波辅助法等。
其中，化学共沉淀法是一种简单、易操作、可批量制备且成本低的方法，因此被广泛研究。
该方法通过控制反应条件，如环境温度、pH值、保护剂种类等，可以制备出具有不同形貌、大小、表面电荷密度的LDH纳米材料。
性能分析LDH材料具有一定的晶体结构，在实际应用中表现出较好的物理化学性能。
研究表明，LDH具有高度可控的孔径分布和孔径大小，这使得其在吸附、离子交换等方面具有广泛的应用前景。
另外，该材料具有较高的热稳定性，可以在较高温度下工作，这对于高端工业生产具有重要意义。
此外，LDH材料具有比较好的韧性和可重复性，可以在多次循环使用中保持良好的性能。
这些特点使得LDH材料具有广泛的应用前景，可以在五金加工、新能源、催化剂等领域被广泛应用。
应用领域1. 五金加工领域：LDH材料可以作为钢材、铝合金等基础材料的涂层，可以显著提高其抗腐蚀性和耐磨性。
2. 新能源领域：LDH材料可以作为锂离子电池阴极材料和燃料电池电解质材料，在电池寿命和能量密度方面具有优异表现。
3. 催化剂领域：LDH材料可以作为氢气与氧气的催化剂，在动力电池等领域得到广泛应用。
总结LDH材料的制备和应用研究是当前研究热点之一。
该材料具有特殊的层状结构和物理化学性能，可以在多个领域得到广泛应用。
通过探究其性能和应用机理，未来可以进一步拓展产业应用前景。
同时，也需要更多的科研力量投入这一领域，为LDH材料的研发做出更大的贡献。
Mg-Al层状双金属氢氧化物的制备及其吸附性能研究
关键词 ：Ｍｇ—Ａ１水滑石 ；吸附；ｃｒ６＋离子；共沉淀吸附；影响
中图分类 号 ：Ｘ５２
文献标 志码 ：Ａ
文章 编号 ：１００１—９６７７（２０１６）０３—００８４—０３
Ｓｔｕｄｙ ｏｎ Ｓｙｎｔｈｅｓｉｓ ａｎｄ Ａｄｓｏｒｐｔｉｏｎ Ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ Ｍ ｇ－ＡＩ Ｌａｙｅｒｅｄ Ｄｏｕｂｌｅ Ｈｙｄｒｏｘｉｄｅｓ
层状双金属氢氧化 物 （简称 ＬＤＨｓ）又称类 水滑石 ，是 由两 种 或两种 以上金 属元 素组 成的具有水滑石 层状 晶体结 构 的氢 氧 化 物。ＬＤＨｓ具有层状结构 ，层片带结构正 电荷 ，层间存在可交 换 阴离子 ，其 晶体结 构如 图 １所示 。
镁铝层状双金属氢氧化物的表面修饰及表征
（ ＮＡＡ）ａ ｄ １ ｈ ｄ ０ ｙ ｙ １ ｈ ｘ ｎ ａ ｂ ｘ ｌ ｃｄ （ Ｃ ｎ 一 ｙ ｒ ｘ ｃ ｃ０ ｅ ａ ｅ ｃ ｒ ｏ ｙ ｉ ａ ｉ Ｈ ＣＡ） ｅ ｐ ｃ ｉ ｅ ｙ ｃ ，ｒ ｓ ｅ ｔ ｌ ．Ｔｈ ｒ ｄ ｃ ｓ ｖ ｅ ｐ ｏ ｕ ｔ
ｗｅ ｅ ｃ ａ ａ ｔ ｒｚ ｄ ｂ ｒ ｙ ｐ ｗｄ ｒｄｉｆ ａ ｔｏｎ （ ｒ ｈ ｒ ｃ ｅ ｉｅ ｙ Ｘ—ａ ｏ ｅ ｆ ｒ ｃ ｉ ＰＸＲＤ）ａ ｕｒｅ ｒ ｎｓ ｏ ｍ ｎ ｒ ｒ ｄ ｎｄ Ｆｏ ｉｒ ｔ ａ ｆ ｒ ｉ ｆ ａ ｅ ｓ ｃｒ ｐｅ ｔ ｕｍ （ ＦＴ— Ｒ） Ｔｈｅ ｅ ｕ ｔ ｏ Ｉ ． ｒ ｓ ｌｓ ｆ ＰＸＲＤ ｎ ｉ ａ ｅ ｔ ｔ ｈ ａ ｅ ｉｔ ｎ ｅ ｆ ｍｏ ｉｉｄ ｉ ｄ ｃ ｔ ｈａ ｔ ｅ ｌ ｙ ｒ ｄ ｓ ａ ｃ ｓ ｏ ｄ ｆｅ ｃ ｍｐｌｘｅ ｒ ｋ ｐ ｎ ｃ ａ ｇｅ ｒ ｍ ｔ ｐｒｓ ｉ Ｍ ｇ Ａ１ＣＯ３ ＬＤＨ ｓ Ｔｈｅ ｕｎ ｔｏ ａ ｏ ｅ ｓ ｗｅ ｅ ｅ ｔ ｏ ｈ ｎ ｆ ｏ ｈｅ ｉｔｎｅ — 一 一 ． ｆ ｃ ｉ ｎ ｌ ｇｒ ｕｐ ｆｏ ｇ ｎｉ ｂ ａ ｉ ｎ ｍｏ ｅ ａ ｓ ｒ ｅ ｎ ｔ ｏ ｓ ｏ ｒ ａ ｃｖｉ ｒ ｔｏ ｄ ｓｃ ｎ ｂｅｏｂ ｅ ｖ ｄ ｉ ｈｅＦＴ— Ｒ ｐｅ ｔ ａ Ｉ ｓ ｃ ｒ ．ＴＥＭ ｍａ ｓｏ ｉ ｇｅ ｆ
（ Ｘ ） 傅 里叶 变换 红外 光谱 （ Ｔ Ｉ 、 Ｐ ＲＤ 、 Ｆ — Ｒ） 透射 电镜 （ Ｅ 进 行表 征 。Ｐ Ｄ谱 图显 示， Ｔ Ｍ） ＸＲ
修 饰 后 的 ＭｇＡ１ Ｏ 一 ＤＨｓ 层 间距 没 有 增 大 。在 红 外 谱 图 上 可 以 观 察 到 修 饰 剂 的 特 — 一 。Ｌ Ｃ 的 征 基 团 吸 收 峰 。 Ｔ Ｍ 照 片 显 示 ， — 一 Ｏ 一 ＤＨｓ 饰 前 后 粒 子 尺 寸 没 有 改 变 ， 饰 后 Ｅ ＭｇＡ１ 。Ｌ Ｃ 修 修
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁铝层状双金属氢氧化物
镁铝层状双金属氢氧化物是一种由镁和铝两种金属元素组成的层状化合物。
它具有独特的结构和性质，使其在储能、催化和传感等领域具有广泛的应用前景。
镁铝层状双金属氢氧化物的结构由一层层的氢氧化物层和金属层交替排列而成。
其中，氢氧化物层由氢氧化镁和氢氧化铝组成，金属层由镁和铝交替排列。
这种层状结构使得镁铝层状双金属氢氧化物具有较大的表面积和丰富的活性位点，从而提高了其催化和吸附性能。
镁铝层状双金属氢氧化物在储能领域具有重要的应用价值。
由于其层状结构和丰富的活性位点，它能够有效储存和释放氢气。
这使得镁铝层状双金属氢氧化物成为一种理想的储氢材料，可以应用于氢能源的储存和利用。
此外，镁铝层状双金属氢氧化物还可以用于制备镁离子电池和镁空气电池等高性能储能设备。
在催化领域，镁铝层状双金属氢氧化物也表现出良好的催化性能。
由于其结构特点和丰富的活性位点，它可以作为催化剂用于多种反应，如氧还原反应、水分解反应和有机物催化转化等。
这些反应在能源转化、环境保护和化学合成等方面具有重要的应用意义。
镁铝层状双金属氢氧化物作为催化剂，具有高效、低成本和环境友好等优点，因此备受研究人员的关注。
镁铝层状双金属氢氧化物还具有传感性能。
由于其层状结构和丰富的活性位点，它可以用于气体传感和生物传感等领域。
例如，镁铝层状双金属氢氧化物可以用于检测环境中的有害气体，如甲醛、苯和氨气等。
镁铝层状双金属氢氧化物是一种具有独特结构和性质的化合物，具有广泛的应用前景。
它在储能、催化和传感等领域展示出良好的性能，并在氢能源、环境保护和生物医学等方面具有重要的应用价值。
随着对镁铝层状双金属氢氧化物的深入研究，相信它将在更多领域展现出其潜力和价值。
