过电流和速断保护的整定计算公式
继电保护整定计算公式汇总
继电保护整定计算公式汇总文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、 电力变压器的保护：1、 瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA 以上的油浸变压器，均应装设瓦斯保护。
（1） 重瓦斯动作流速：～s 。
（2）轻瓦斯动作容积：S b ＜1000KVA ：200±10%cm 3；S b 在1000～15000KVA ：250±10%cm 3；S b 在15000～100000KVA ：300±10%cm 3；S b ＞100000KVA ：350±10%cm 3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I 、II 及差动线圈。
3、 电流速断保护整定计算公式：（1）动作电流：Idz=Kk ×I (3)dmax2继电器动作电流：u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —可靠系数，DL 型取，GL 型取K jx —接线系数，接相上为1，相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：K k—可靠系数，取3～6。
K jx —接线系数，接相上为1，相差上为√3I1e—变压器一次侧额定电流K i—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数，取2～3（井下变压器取2）。
电动机保护整定计算
电动机保护整定计算1.定时限过电流保护整定计算1.1 电流速断保护电流速断保护的动作电流整定包括起动状态速断电流定值和运行状态速断电流整定值。
时限可为0s速断或整定极短的时限。
起动状态电流速断定值I_sdzd.s可由下式计算得出：I_sdzd.s = K*I_qd/(TA)其中，K为可靠系数（1.2～1.5），一般取1.3；I_qd为电动机铭牌上的额定起动电流；TA为电流互感器变比。
保护灵敏系数K_LM可按下式校验，要求K_LM≥2，如灵敏度较高可适当增加定值I_sdzd.s。
K_LM = I_k.min*TA/I_sdzd.s ≥ 2其中，I_k.min为最小运行方式下电动机出口两相短路电流。
运行状态电流速断定值I_sdzd.0可由下式计算得出：I_sdzd.0 = (.6~.7)*I_qd/TA动作时间T_sdzd≤0.05s，一般整定为0s。
1.2 过电流保护过电流保护的动作电流整定包括起动状态定值和运行状态定值。
起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。
起动状态过流电流整定值I_glzd.s可由下式计算得出：I_glzd.s = K*I_qd/TA其中，K为可靠系数，一般取1.1～1.2.运行状态过流电流整定值I_glzd.0可由下式计算得出：I_glzd.0 = 0.5*I_LR或I_glzd.0 = 2*I_e其中，I_e为电动机额定电流；I_LR为电动机铭牌上的堵转电流。
动作时间定值一般整定为1.00～1.50s。
1.3 过负荷保护过负荷保护的动作电流整定值可由下式计算得出：I_FHZd = K*K_f*I_e其中，K为可靠系数，取1.05～1.2（当动作于信号时取1.05～1.1；当动作于跳闸时取1.2）；K_f为返回系数，取0.95.动作时间定值T_glzd一般按大于定时限过流保护动作时间整定，无需考虑电动机起动时间。
T_glzd = 2~15s2.长起动保护（DMP-31A）、堵转保护（DMP-31D）整定计算2.1 长起动（起动堵转）保护整定值动作电流整定值一般为0.5*I动作时间整定值Tzd.s一般为实际电动机起动时间的1.5倍。
继电保护整定计算公式汇总

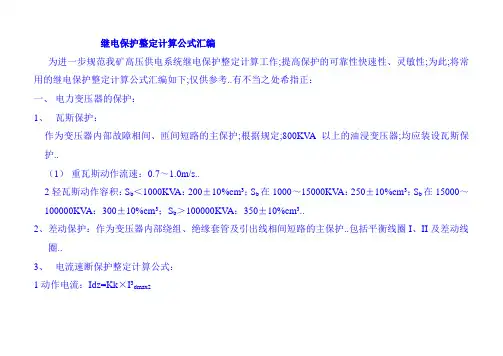

继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作;提高保护的可靠性快速性、灵敏性;为此;将常用的继电保护整定计算公式汇编如下;仅供参考..有不当之处希指正：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障相间、匝间短路的主保护;根据规定;800KV A以上的油浸变压器;均应装设瓦斯保护..（1）重瓦斯动作流速：0.7～1.0m/s..2轻瓦斯动作容积：S b＜1000KV A：200±10%cm3；S b在1000～15000KV A：250±10%cm3；S b在15000～100000KV A：300±10%cm3；S b＞100000KV A：350±10%cm3..2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护..包括平衡线圈I、II及差动线圈..3、电流速断保护整定计算公式：1动作电流：Idz=Kk×I3dmax2继电器动作电流：u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —可靠系数;DL 型取1.2;GL 型取1.4K jx —接线系数;接相上为1;相差上为√3I 3dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值;其公式为：其中：K k —可靠系数;取3～6..K jx —接线系数;接相上为1;相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比2速断保护灵敏系数校验：其中：I 2dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数;取2～3井下变压器取2..K jx —接线系数;接相上为1;相差上为√3I1e—变压器一次侧额定电流K f—返回系数;取0.85K i—电流互感器变比2过流保护灵敏系数校验：其中：I2dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值K i—电流互感器变比K u—变压器的变比过流保护动作时限整定：一般取1～2S..5、零序过电流保护整定计算公式：1动作电流：其中：K k—可靠系数;取2..I2e—变压器二次侧额定电流K i—零序电流互感器变比适用于Y—Y0—12接线的变压器2零序过电流保护灵敏系数校验：其中：I d1min2—变压器二次最小单相短路电流I dz —零序过流继电器动作电流值K i—零序电流互感器变比二、高压电动机的保护：1、电流速断保护：1异步电动机：其中：K k—可靠系数;DL型取1.4～1.6;GL型取1.6～1.8 K jx —接线系数;接相上为1;相差上为√3I qd—电动机的启动电流I qd=n qd×I de=5～6I deK i—电流互感器变比注：带排水泵的电机启动电流应按所配电抗器的参数进行计算2同步电动机：①应躲过起动电流按异步电动机速断保护公式计算②应躲过外部短路时输出的电流：其中：K k—可靠系数;DL型取1.4～1.6;GL型取1.6～1.8K jx —接线系数;接相上为1;相差上为√3K i—电流互感器变比I’’dmax—最大运行方式时;外部三相短路时;同步电动机的反馈电流其中：X’’d—同步电动机次暂态电抗标么值φe—电动机额定功率因数角I e—电动机额定电流取其中最大者为同步电动机的速断保护值3速断保护灵敏系数校验：同步电动机、异步电动机其中：I2dmin—电机出口处最小两相短路电流I dzj —速断保护动作电流值K i —电流互感器变比2、纵联差动保护：1躲过下列不平衡电流;取其较大者：①异步或同步电动机;由起动电流引起的不平衡电流：其中：K k —可靠系数;取1.2～1.4I qd —电动机的启动电流I qd =n qd ×I de =5～6I deK i —电流互感器变比②躲过外部短路时;同步电动机输出电流引起的不平衡电流：其中：K k —可靠系数;取1.2～1.4max ''d I —同步电动机外部三相短路时的输出电流K i —电流互感器变比2纵联差动保护灵敏系数校验：其中：min )2(d I —保护装置安装处最小两相短路电流I dz —纵差保护动作电流K i —电流互感器变比3、过流保护：1动作电流：其中：K k—可靠系数;动作于信号时取1.1;动作于跳闸时取1.2～1.4 K jx —接线系数;接相上为1;相差上为√3I e—电动机的额定电流K f—返回系数;取0.85K i—电流互感器变比2对同步电动机兼作失步保护的动作电流：其中：K jx —接线系数;接相上为1;相差上为√3I e—同步电动机的额定电流K i—电流互感器变比3过流保护动作时限：应躲过电动机的起动时间;t＞t qd;一般取10～15S 4、低电压保护：1动作电压取50%电机的额定电压..2动作时限取1S不需自起动、10～15S需自起动三、电力电容器保护1、电流速断保护；1动作电流：其中：K jx —接线系数I e—单台电容器的额定电流n—每相电容器安装台数K i—速断保护电流互感器变比K—可靠系数;考虑躲过冲击电流取2～2.5k2速断保护灵敏系数校验：其中：I2dmin—被保护电容器安装处最小两相次暂态短路电流I dzj —速断保护动作电流值K i—电流互感器变比2、当电容器容量较小时300KVar以下;可采用熔断器保护相间短路;熔体的额定电流按下式选择：其中：I ce—电容器组的额定电流K—可靠系数;取2～2.5k四、3～10KV线路的保护1、架空线路的保护整定1电流速断保护：其中：K—可靠系数;DL型取1.2;GL型取1.4kK jx—接线系数;均为1I3dmax—被保护线路末端三相最大短路电流K i—速断保护电流互感器变比一般计算公式：按躲过最大设备起动电流加其余设备的额定电流之和计算..注：新站至井下主供电缆回路按被保护线路末端三相最大短路电流的30%～50%计算整定值.. 2电流速断保护灵敏系数校验：其中：min)2(I—保护安装处最小两相短路电流dI dzj —速断保护动作电流值K i—电流互感器变比3电流速断最小保护范围校核被保护线路实际长度应大于被保护线路的最小允许长度被保护线路的最小允许长度：其中：K K —可靠系数;DL 型取1.2;GL 型取1.4α—系数;最小与最大运行方式系统计算电抗之比 β—被保护线路允许的最小保护范围;取0.15 l Z *—被保护线路每公里阻抗标么值..l Z *=l l X R 2*2*+ 也可用公式：⎪⎪⎭⎫ ⎝⎛-⨯=max ,min 231x dz xp O X I U X l 其中：U xp —保护安装处的平均相电压;VX x;max —最小运行方式下归算到保护安装处的系统电抗;Ω X 0—线路每公里电抗;Ω/Km4过电流保护：其中：K k —可靠系数;考虑自起动因素时;取2～3;不考虑自起动因素时;DL 型取1.2;GL 型取1.4 K jx —接线系数;接相上为1;相差上为√3 I ‘lm —被保护线路最大计算负荷电流;当最大负荷电流难以确定时;可按两倍的电缆安全电流计算;此时;可靠系数取１..K i—电流互感器变比K f—返回系数;取0.85 5过流保护灵敏系数校验：近后备：5.1min)2(≥⨯=idzjdl KIIK其中：I2dmin—被保护线路末端最小两相短路电流I dzj —过流保护动作电流值K i—电流互感器变比远后备：2.1min)'2('≥⨯=idzjdlKIIK其中：I2‘dmin—远后备计算点最小两相短路电流I dzj —过流保护动作电流值K i—电流互感器变比2、电缆线路的保护整定1电流速断保护：其中：K—可靠系数;DL型取1.2;GL型取1.4kK jx—接线系数;均为1I3dmax—被保护线路末端三相最大短路电流K i—速断保护电流互感器变比一般计算公式：按躲过最大设备起动电流加其余设备的额定电流之和计算..注：新站至井下主供电缆回路按被保护线路末端三相最大短路电流的30%～50%计算整定值..2电流速断保护灵敏系数校验：其中：min)2(I—保护安装处最小两相短路电流dI dzj —速断保护动作电流值K i—电流互感器变比3过电流保护：其中：K k—可靠系数;取1.2～1.4K jx —接线系数;接相上为1;相差上为√3I‘lm—被保护线路最大计算负荷电流;应实测或用额定值乘以需用系数求得;此时;可靠系数取1.2～1.4;当最大负荷电流难以确定时;可按两倍的电缆安全电流计算;此时;可靠系数取1..K i—电流互感器变比K f—返回系数;取0.854过流保护灵敏系数校验：近后备：5.1min)2(≥⨯=idzjdl KIIK其中：I2dmin—被保护线路末端或变压器二次侧最小两相短路电流I dzj —过流保护动作电流值K i—电流互感器变比五、高防开关电子保护器的整定：1、电子式过流反时限继电保护装置;按变压器额定电流整定..I Z≤I e。
继电保护整定计算公式大全
继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。
（1）重瓦斯动作流速：0.7～1.0m/s。
（2）轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I、II及差动线圈。
3、电流速断保护整定计算公式：（1）动作电流：I dz=K k×I(3)dmax2继电器动作电流：其中：K k—可靠系数，DL型取1.2，GL型取1.4；K jx —接线系数，接相上为1，相差上为 I(3)dmax2—变压器二次最大三相短路电流；K i—电流互感器变比；K u—变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：K k—可靠系数，取3～6。
K jx —接线系数，接相上为1，相差上为；I1e—变压器一次侧额定电流；K i—电流互感器变比（2）速断保护灵敏系数校验：其中：I(2)dmin1—变压器一次最小两相短路电流；I dzj —速断保护动作电流值；K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数，取2～3（井下变压器取2）。
K jx —接线系数，接相上为1，相差上为 I1e—变压器一次侧额定电流；K f—返回系数，取0.85；K i—电流互感器变比（2）过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值；K i—电流互感器变比；K u—变压器的变比过流保护动作时限整定：一般取1～2S。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式 过电流保护的整定计算计算变压器过电流保护的整定值式中 I op —继电保护动作电流整定值（A ）；K rel —保护装置的可靠系数，DL 型电流继电器一般取1.2 ； GL 型继电器一般取1.3 ；K w —接线系数，相电流接线时，取1 ；两相电流差接线时, 取'3 ；K re —继电器的返回系数，一般取 0.85〜0.9 ；电流互感器变比；I Lmax —最大负荷电流，一般取变压器的额定电流。
速段保护式中 I qb —电流继电器速断保护动作电流（A ）；K rel —保护装置的可靠系数，一般取1.2 ； K w —接线系数，相电流接线时，一般取 1 ； K i —电流互感器变比；I K max —线路末端最大短路电流，即三相金属接地电流稳定 值（A ）；opK relK w K re K K re re opI qbK relK w K i K max对于电力系统的末端供配电电力变压器的速断保护, 力变压器一次额定电流的2〜3倍。
一、高压侧过电流保护的整定计算K K12 1 1 op 1 Lmax 2.26AK re K i0.85 90 5 取 I op =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算K K12 1 1 qb 1 kmax 3.84 AK i90 5 取 G=4A ，动作时间t 为OS 。
速断保护动作电流整定为4A ，动作时限为OS低压侧 过流保护取 I op =5.5A ，动作时间t 为0.5S电压闭锁整定值取75V 。
速断保护K K12 1 I qb I kmax 一 一 2 721A10.8A K i 800 5取 I qb = 11A ，动作时间t 为0SopK rel K re K i 1.2 721.7A 800 5 5.41A般取I Kmax 为电 U op0.7U N K i 0.7 0.4 KV 3.8 73.7V速断保护动作电流整定为11A ，动作时限为0S。
继电保护整定计算公式汇总
继电保护整定计算公式汇编为进一步标准我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障〔相间、匝间短路〕的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。
（1）重瓦斯动作流速：0.7～1.0m/s。
〔2〕轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I、II及差动线圈。
3、电流速断保护整定计算公式：〔1〕动作电流：Idz=Kk×I(3)dma*2继电器动作电流：ui d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —K j* —接线系数，接相上为1，相差上为√3I (3)dma*2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：其中：K k —可靠系数，取3～6。
K j* —接线系数，接相上为1，相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比〔2〕速断保护灵敏系数校验：其中：I (2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i—电流互感器变比4、过电流保护整定计算公式：（1）继电器动作电流：其中：K k—可靠系数，取2～3〔井下变压器取2〕。
K j* —接线系数，接相上为1，相差上为√3 I1e—变压器一次侧额定电流K f—K i—电流互感器变比〔2〕过流保护灵敏系数校验：其中：I(2)dmin2—变压器二次最小两相短路电流I dzj —过流保护动作电流值K i—电流互感器变比K u—变压器的变比过流保护动作时限整定：一般取1～2S。
继电保护整定计算公式大全
继电保护整定计算公式1、负荷计算（移变选择）：cos de Nca wmk P S ϕ∑=（4-1）式中 S ca --一组用电设备的计算负荷，kVA ；∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。
综采工作面用电设备的需用系数K de 可按下式计算Nde P P k ∑+=max6.04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ；wm ϕcos --一组用电设备的加权平均功率因数2、高压电缆选择：（1）向一台移动变电站供电时，取变电站一次侧额定电流，即NN N ca U S I I 131310⨯== （4-13）式中 N S —移动变电站额定容量，kV •A ；N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。
（2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即31112ca N N I I I =+=（4-14）（3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为3ca I =（4-15）式中 ca I —最大长时负荷电流，A ；N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ； N U —移动变电站一次侧额定电压，V ；sc K —变压器的变比；wm ϕcos 、ηwm —加权平均功率因数和加权平均效率。
（4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。
3、 低压电缆主芯线截面的选择1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算① 支线。
所谓支线是指1条电缆控制1台电动机。
流过电缆的长时最大工作电流即为电动机的额定电流。
NN N N N ca U P I I ηϕcos 3103⨯== （4-19）式中 ca I —长时最大工作电流，A ；N I —电动机的额定电流，A ； N U —电动机的额定电压，V ；N P —电动机的额定功率，kW ； N ϕcos —电动机功率因数；N η—电动机的额定效率。
继电保护整定
继电保护整定为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正： 一、电力变压器的保护： 1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KV A 以上的油浸变压器，均应装设瓦斯保护。
（1） 重瓦斯动作流速：0.7～1.0m/s 。
（2）轻瓦斯动作容积：S b ＜1000KV A ：200±10%cm 3；S b 在1000～15000KV A ：250±10%cm 3；S b 在15000～100000KV A ：300±10%cm 3；S b ＞100000KV A ：350±10%cm 3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I 、II 及差动线圈。
3、电流速断保护整定计算公式： （1）动作电流：Idz=Kk ×I (3)dmax2 继电器动作电流：ui d jx K dzjK K I K K I ⨯⨯⨯=2max )3( 其中：K k —可靠系数，DL 型取1.2，GL 型取1.4 K jx —接线系数，接相上为1，相差上为√3 I (3)dmax2—变压器二次最大三相短路电流 K i —电流互感器变比 K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：iejx K dzj K I K K I 1⨯⨯= 其中：K k —可靠系数，取3～6。
K jx —接线系数，接相上为1，相差上为√3 I 1e —变压器一次侧额定电流 K i —电流互感器变比 （2）速断保护灵敏系数校验：21min )2(〉⨯=idzj d l K I I K其中：I (2)dmin1—变压器一次最小两相短路电流 I dzj —速断保护动作电流值 K i —电流互感器变比 4、过电流保护整定计算公式： （1） 继电器动作电流：if ejx K dzj K K I K K I ⨯⨯⨯=1其中：K k —可靠系数，取2～3（井下变压器取2）。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值max ,rel w re op L re re i opK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
过电流和速断保护的整定速算公式.
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值Iop=KrelKiwKreKImLa,xK=reII rope式中 Iop—继电保护动作电流整定值（A）；Krel—保护装置的可靠系数，DL型电流继电器一般取1.2；GL型继电器一般取1.3；Kw—接线系数，相电流接线时，取1；两相电流差接线时，Kre—继电器的返回系数，一般取Ki—电流互感器变比；ILmax—最大负荷电流，一般取变压器的额定电流。
0.85～0.9；速段保护Iqb=KrelKwKiIKmaxIqb—电流继电器速断保护动作电流（A）；式中值（A）； Krel—保护装置的可靠系数，一般取Kw1.2；—接线系数，相电流接线时，一般取1； Ki—电流互感器变比； IKmax—线路末端最大短路电流，即三相金属接地电流稳定对于电力系统的末端供配电电力变压器的速断保护，一般取IKmax为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算Iop=KrelKwKreKiILmax=1.2⨯10.85⨯905⨯28.8A=2.26A取 Iop=2.5A ，动作时间t 为0.5S。
速断保护的整定计算Iqb=KrelKwKiIkmax=1.2⨯1905⨯2⨯28.8A=3.84A取 Iqb=4A ，动作时间t 为0S。
速断保护动作电流整定为4A，动作时限为0S。
低压侧过流保护Iop=KrelKreKiIN2=1.2800⨯721.7A=5.41A取Uop=Iop=5.5A ，动作时间t 为0.5S。
KV=73.7V0.7UNKi=0.7⨯0.43.8电压闭锁整定值取75V。
速断保护Iqb=KrelKwKiIkmax=1.2⨯1800⨯2⨯721A=10.8A 取 Iqb=11A ，动作时间t 为0S。
速断保护动作电流整定为11A，动作时限为0S。
10KV线路继电保护计算公式
10KV 线路过电流和速断保护整定值计算公式过电流保护的整定计算计算变压器过电流保护的整定值m a x ,r e l w r e o p L r e r e i o pK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，取3；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
10kv线路保护整定计算公式汇总
10kv线路保护整定计算公式汇总为变压器一次侧最小相间短路电流dzj为过流保护动作电流值Ki为电流互感器变比为了进一步规范供电系统的继电保护整定计算工作，提高保护的可靠性、快速性和灵敏性，下面将常用的继电保护整定计算公式汇编起来，供参考。
如果有不当之处，请指正。
电力变压器的保护：瓦斯保护是变压器内部故障（相间、匝间短路）的主要保护。
根据规定，800KVA以上的油浸变压器均应装设瓦斯保护。
重瓦斯动作流速为0.7～1.0m/s，轻瓦斯动作容积为Sb＜1000KVA：200±10%cm3；Sb在1000～KVA：250±10%cm3；Sb在～KVA：300±10%cm3；Sb＞KVA：350±10%cm3.差动保护是变压器内部绕组、绝缘套管及引出线相间短路的主要保护。
它包括平衡线圈I、II及差动线圈。
电流速断保护整定计算公式：动作电流：Idz=Kk×I(3)dmax2继电器动作电流：I=K×I(3)dmax2dzjKjxKiKu其中，Kk为可靠系数，DL型取1.2，GL型取1.4；Kjx 为接线系数，接相上为1，相差上为√3；I(3)dmax2为变压器二次最大三相短路电流；Ki为电流互感器变比；Ku为变压器的变比。
一般计算公式是按照变压器空载投运时的励磁涌流计算速断保护值，公式为：I=K×KIdzjKjxKi其中，Kk为可靠系数，取3～6；Kjx为接线系数，接相上为1，相差上为√3；I1e为变压器一次侧额定电流；Ki为电流互感器变比。
速断保护灵敏系数校验公式为：KIdmin1l=I×K(2)dzji其中，I(2)dmin1为变压器一次最小两相短路电流；dzj为速断保护动作电流值；Ki为电流互感器变比。
过电流保护整定计算公式：继电器动作电流：I=KKI1edzjKjxfKiKf其中，Kk为可靠系数，取2～3（井下变压器取2）；Kjx 为接线系数，接相上为1，相差上为√3；I1e为变压器一次侧额定电流；Kf为返回系数，取0.85；Ki为电流互感器变比。
继电保护整定计算公式总结
继电保护整定计算公式总结————————————————————————————————作者：————————————————————————————————日期：2继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KV A以上的油浸变压器，均应装设瓦斯保护。
（1）重瓦斯动作流速：0.7～1.0m/s。
（2）轻瓦斯动作容积：S b＜1000KV A：200±10%cm3；S b在1000～15000KV A：250±10%cm3；S b在15000～100000KV A：300±10%cm3；S b＞100000KV A：350±10%cm3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I、II及差动线圈。
3、电流速断保护整定计算公式：（1）动作电流：Idz=Kk×I(3)dmax234 继电器动作电流：u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —可靠系数，DL 型取1.2，GL 型取1.4K jx —接线系数，接相上为1，相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为：i ejx K dzj K I K K I 1⨯⨯=其中：K k —可靠系数，取3～6。
K jx —接线系数，接相上为1，相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比（2）速断保护灵敏系数校验：521min )2(〉⨯=i dzj d l K I I K其中：I (2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i —电流互感器变比4、过电流保护整定计算公式：（1） 继电器动作电流：i f ejx K dzj K K I K K I ⨯⨯⨯=1其中：K k —可靠系数，取2～3（井下变压器取2）。
过电流和速断保护的整定计算公式
过电流和速断保护整定值的计算公式过电流保护的整定计算计算变压器过电流保护的整定值m a x ,r e l w r e o p L r e r e i o pK K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL 型继电器一般取1.3；w K —接线系数，相电流接线时，取1；两相电流差接线时，取3；re K —继电器的返回系数，一般取0.85～0.9；i K —电流互感器变比；max L I —最大负荷电流，一般取变压器的额定电流。
速段保护max rel w qb K iK K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；rel K —保护装置的可靠系数，一般取1.2；w K —接线系数，相电流接线时，一般取1；i K —电流互感器变比；max K I —线路末端最大短路电流，即三相金属接地电流稳定值（A ）；对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电力变压器一次额定电流的2～3倍。
一、高压侧过电流保护的整定计算max 1.2128.8 2.260.85905rel w op L re i K K I I A A K K ´==?´ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算max 1.21228.8 3.84905rel w qb k i K K I I A A K ´==创= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧过流保护2 1.2721.7 5.418005rel op N re i K I I A A K K ==? 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8N op i U U KV V K ´=== 电压闭锁整定值取75V 。
继电保护整定计算公式汇总情况
继电保护整定计算公式汇编为进一步规范我矿高压供电系统继电保护整定计算工作，提高保护的可靠性快速性、灵敏性，为此，将常用的继电保护整定计算公式汇编如下，仅供参考。
有不当之处希指正：一、电力变压器的保护：1、瓦斯保护：作为变压器内部故障（相间、匝间短路）的主保护，根据规定，800KVA以上的油浸变压器，均应装设瓦斯保护。
（1）重瓦斯动作流速：0.7～1.0m/s。
（2）轻瓦斯动作容积：S b＜1000KVA：200±10%cm3；S b在1000～15000KVA：250±10%cm3；S b在15000～100000KVA：300±10%cm3；S b＞100000KVA：350±10%cm3。
2、差动保护：作为变压器内部绕组、绝缘套管及引出线相间短路的主保护。
包括平衡线圈I、II及差动线圈。
3、电流速断保护整定计算公式：（1）动作电流：Idz=Kk×I(3)dmax2文档文档继电器动作电流：u i d jx K dzj K K I K K I ⨯⨯⨯=2max )3(其中：K k —可靠系数，DL 型取1.2，GL 型取1.4K jx —接线系数，接相上为1，相差上为√3I (3)dmax2—变压器二次最大三相短路电流K i —电流互感器变比K u —变压器的变比一般计算公式：按躲过变压器空载投运时的励磁涌流计算速断保护值，其公式为： i e jx K dzj K I K K I 1⨯⨯=其中：K k —可靠系数，取3～6。
K jx —接线系数，接相上为1，相差上为√3I 1e —变压器一次侧额定电流K i —电流互感器变比（2）速断保护灵敏系数校验：文档21min )2(〉⨯=i dzj d l K I I K其中：I (2)dmin1—变压器一次最小两相短路电流I dzj —速断保护动作电流值K i —电流互感器变比4、过电流保护整定计算公式：（1） 继电器动作电流： i f e jx K dzj K K I K K I ⨯⨯⨯=1其中：K k —可靠系数，取2～3（井下变压器取2）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过电流和速断保护整定值的计算公式
过电流保护的整定计算
计算变压器过电流保护的整定值
max ,rel w re op L re re i op
K K I I I K K K I == 式中 op I —继电保护动作电流整定值（A ）；
rel K —保护装置的可靠系数，DL 型电流继电器一般取1.2；GL
型继电器一般取1.3；
w K —接线系数，相电流接线时，取1；两相电流差接线时，
；
re K —继电器的返回系数，一般取0.85～0.9；
i K —电流互感器变比；
max L I —最大负荷电流，一般取变压器的额定电流。
速段保护
max rel w qb K i
K K I I K = 式中 qb I —电流继电器速断保护动作电流（A ）；
rel K —保护装置的可靠系数，一般取1.2；
w K —接线系数，相电流接线时，一般取1；
i K —电流互感器变比；
max K I —线路末端最大短路电流，即三相金属接地电流稳定
值（A ）；
对于电力系统的末端供配电电力变压器的速断保护，一般取max K I 为电
力变压器一次额定电流的2～3倍。
一、高压侧
过电流保护的整定计算
max 1.2128.8 2.260.85905
rel w op L re i K K I I A A K K ⨯==⨯=⨯ 取 op I =2.5A ，动作时间t 为0.5S 。
速断保护的整定计算
max 1.21228.8 3.84905
rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =4A ，动作时间t 为0S 。
速断保护动作电流整定为4A ，动作时限为0S 。
低压侧
过流保护
2 1.2721.7 5.418005
rel op N re i K I I A A K K ==⨯= 取 op I =5.5A ，动作时间t 为0.5S 。
0.70.70.473.73.8
N op i U U KV V K ⨯=== 电压闭锁整定值取75V 。
速断保护
max 1.21272110.88005
rel w qb k i K K I I A A K ⨯==⨯⨯= 取 qb I =11A ，动作时间t 为0S 。
速断保护动作电流整定为11A ，动作时限为0S 。
