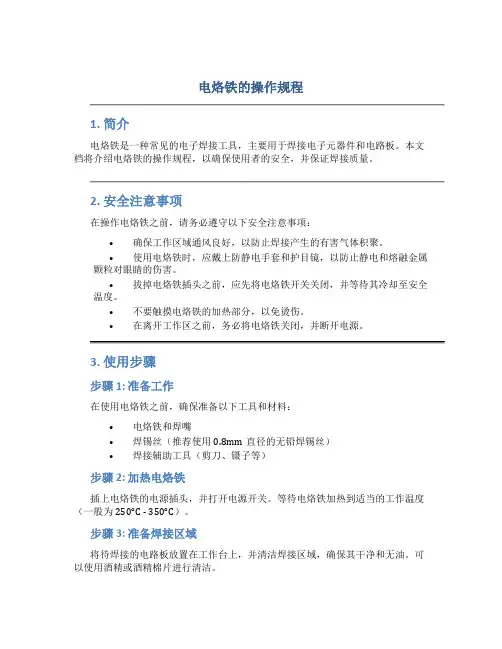

电烙铁的操作规程

电烙铁的操作规程1. 简介电烙铁是一种常见的电子焊接工具，主要用于焊接电子元器件和电路板。

本文档将介绍电烙铁的操作规程，以确保使用者的安全，并保证焊接质量。

2. 安全注意事项在操作电烙铁之前，请务必遵守以下安全注意事项：•确保工作区域通风良好，以防止焊接产生的有害气体积聚。

•使用电烙铁时，应戴上防静电手套和护目镜，以防止静电和熔融金属颗粒对眼睛的伤害。

•拔掉电烙铁插头之前，应先将电烙铁开关关闭，并等待其冷却至安全温度。

•不要触摸电烙铁的加热部分，以免烫伤。

•在离开工作区之前，务必将电烙铁关闭，并断开电源。

3. 使用步骤步骤1: 准备工作在使用电烙铁之前，确保准备以下工具和材料：•电烙铁和焊嘴•焊锡丝（推荐使用0.8mm直径的无铅焊锡丝）•焊接辅助工具（剪刀、镊子等）步骤2: 加热电烙铁插上电烙铁的电源插头，并打开电源开关。

等待电烙铁加热到适当的工作温度（一般为250°C - 350°C）。

步骤3: 准备焊接区域将待焊接的电路板放置在工作台上，并清洁焊接区域，确保其干净和无油。

可以使用酒精或酒精棉片进行清洁。

步骤4: 加焊锡使用焊锡丝将枪嘴加热均匀，并在焊接区域上添加适量的焊锡。

焊锡应融化并均匀分布在焊接区域。

步骤5: 进行焊接将焊锡涂在焊接区域后，将电烙铁的焊嘴与焊接区域接触，并保持一定的焊接时间。

焊接时间取决于焊接的复杂程度和焊锡的熔点。

步骤6: 冷却和清洁完成焊接后，等待焊接区域冷却。

然后，使用酒精或酒精棉片清洁焊接区域，以去除多余的焊锡和焊接渣。

步骤7: 关闭电烙铁在使用完电烙铁后，记得关闭电源开关，并拔掉电烙铁的电源插头。

等待电烙铁冷却后，将其放置在安全的地方。

4. 维护和保养为了确保电烙铁的正常使用和延长其使用寿命，请定期进行以下维护和保养：•清洁焊嘴：使用潮湿的海绵或细砂纸清洁焊嘴的表面，以去除焊渣和污垢。

注意不要损坏焊嘴。

•更换焊嘴：如果焊嘴受损或严重磨损，请及时更换新的焊嘴。

恒温电烙铁操作方法及使用说明

恒温电烙铁操作方法及使用说明恒温电烙铁是一种常见的电子焊接工具，广泛应用于电子制造、维修以及DIY等领域。

本文将介绍恒温电烙铁的操作方法及使用说明，以帮助用户正确使用该工具，提高工作效率和安全性。

一、恒温电烙铁的基本结构恒温电烙铁主要由以下几个部分组成：1. 锡融化区：用于加热焊接区域的金属头部。

通常采用耐高温的陶瓷材料制成。

2. 控温装置：用于控制电烙铁工作温度的关键部分。

控温装置通过传感器监测电烙铁头的温度，并根据设定的温度值调节加热元件的功率，维持设定温度稳定。

3. 电源开关：用于控制电烙铁的通电与断电。

二、恒温电烙铁的操作方法1. 准备工作：首先，确保使用恒温电烙铁的工作区域通风良好，以减少有害气体对人体的影响。

其次，检查电烙铁头是否安装牢固，无松动或损坏现象。

最后，将电烙铁插入电源插座，并打开电源开关。

2. 设置工作温度：使用者可根据不同焊接材料的要求，选择适当的温度。

一般来说，常见的焊接温度在300℃至400℃之间。

在电烙铁达到工作温度之前，使用者可以根据实际需要进行其他准备工作。

3. 加热时间：恒温电烙铁具有较快的加热速度，通常在几分钟之内即可达到设定温度。

在等待过程中，使用者可以预处理焊接材料，如清除氧化层或涂抹焊接膏等。

4. 执行焊接操作：将电烙铁头与焊接物件接触，轻轻按压并保持一段时间，直到焊料融化。

同时，使用者可以适度添加适量的焊料，以确保连接牢固。

需要注意的是，焊接时要保持焊接区域集中供热，以减少对其他部位的影响。

5. 焊接完毕：在焊接完成后，将电烙铁头从焊接区域移开，并将电源开关关闭。

三、恒温电烙铁的使用注意事项1. 安全使用：在使用恒温电烙铁时，务必戴好耐高温手套，以防手部烫伤。

在使用结束后，应将电烙铁垂直放置在防烫支架上，待其冷却后再进行移动和收纳。

2. 清洁维护：在使用过程中，电烙铁头会沾染焊渣或焊料残留物，因此需要定期清洁，以保持其良好的工作状态。

清洁时，可用湿布擦拭电烙铁头，并确保在完全冷却之后进行。

恒温烙铁使用规范

海棉垫上擦掉附在上面的氧化物，然后用焊丝在烙铁头四周吃
上少许锡。
2.2烙铁头上的温度应在360℃-380℃之间。
2.3烙铁的温度应每一班测量一次，温度测量好后，应在烙铁温度
刻度上标明位置；并将所测量的实际温度记录于《恒温烙铁温
度量记录卡》中。
3.0注意事项
3.1烙铁在使用过程中，严禁用烙铁头敲打烙铁海锦盒，以免损坏
****电子有限公司
恒温烙铁使用规范
文件编号：
版本：A/1
页次：1/1
编制:
审核:
批准/日期:
1.0准备工作
1.1烙铁使用电源为AC220V，且插座须有良好的接地。
1.2在使用烙铁之前，应将海棉垫清洗干净，然后拧干，使海棉
垫保持湿润状态。
2.0工作程序
2.1打开烙铁电源开关，等烙铁温度升到设定温度后，将烙铁头在
其烙铁的发热坏烙铁头。
3.3使用者在关闭烙铁之前，应在烙铁头四周吃上少许焊锡来保护
烙铁头。
IT-SMT-001

电烙铁操作规程

电烙铁操作规程
《电烙铁操作规程》
一、操作前准备
1. 确认工作环境通风良好，确保安全操作。

2. 检查电烙铁电源线是否完好，插座是否接触良好。

3. 准备所需的焊锡丝、辅助工具等。

二、开机准备
1. 将电烙铁插头插入电源插座，确认电源开关处于关闭状态。

2. 等待电烙铁加热至工作温度，通常需要几分钟时间。

三、操作流程
1. 将要焊接的器件等放置在工作台上。

2. 将熔化的焊锡丝涂抹在需要焊接的器件表面。

3. 握持电烙铁手柄，将焊锡丝和器件的焊点接触在一起。

同时，将电烙铁的烙头与焊锡丝和器件焊点形成接触。

4. 等待数秒让焊锡丝充分熔化，然后轻轻移动电烙铁，使焊锡丝均匀涂抹在焊点上。

5. 关闭电烙铁电源开关，等待电烙铁冷却后放置在安全位置。

四、关机后处理
1. 关闭电烙铁电源开关，拔下电源插头。

2. 将电烙铁放置在安全位置，避免触及。

3. 清理工作台和所用工具，确保容易存放。

五、安全注意事项
1. 在操作过程中，避免接触电烙铁的烙头和烫伤皮肤。

2. 注意电烙铁工作时的高温，避免烫伤周围物品或人员。

3. 使用完毕后，及时清理工作台和工具，避免事故发生。

以上就是《电烙铁操作规程》，希望大家在使用电烙铁时，能够严格按照规程进行操作，确保操作安全和焊接效果。

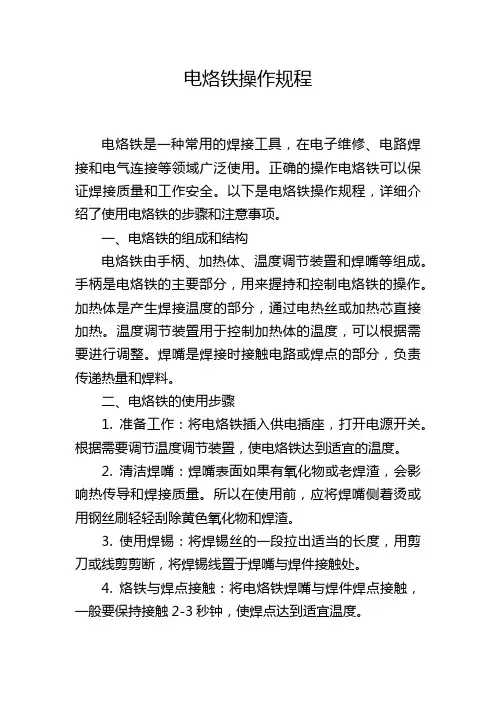

电烙铁操作规程

电烙铁操作规程电烙铁是一种常用的焊接工具，在电子维修、电路焊接和电气连接等领域广泛使用。

正确的操作电烙铁可以保证焊接质量和工作安全。

以下是电烙铁操作规程，详细介绍了使用电烙铁的步骤和注意事项。

一、电烙铁的组成和结构电烙铁由手柄、加热体、温度调节装置和焊嘴等组成。

手柄是电烙铁的主要部分，用来握持和控制电烙铁的操作。

加热体是产生焊接温度的部分，通过电热丝或加热芯直接加热。

温度调节装置用于控制加热体的温度，可以根据需要进行调整。

焊嘴是焊接时接触电路或焊点的部分，负责传递热量和焊料。

二、电烙铁的使用步骤1. 准备工作：将电烙铁插入供电插座，打开电源开关。

根据需要调节温度调节装置，使电烙铁达到适宜的温度。

2. 清洁焊嘴：焊嘴表面如果有氧化物或老焊渣，会影响热传导和焊接质量。

所以在使用前，应将焊嘴侧着烫或用钢丝刷轻轻刮除黄色氧化物和焊渣。

3. 使用焊锡：将焊锡丝的一段拉出适当的长度，用剪刀或线剪剪断，将焊锡线置于焊嘴与焊件接触处。

4. 烙铁与焊点接触：将电烙铁焊嘴与焊件焊点接触，一般要保持接触2-3秒钟，使焊点达到适宜温度。

5. 施加焊锡：当烙铁和焊点接触达到一定时间后，再将焊锡丝置于焊嘴与焊件接触处，焊锡丝会自动熔化，并形成一定形状的焊锡。

注意焊锡的用量要适当，过多会导致短路，过少则可能无法进行良好的焊接。

6. 断开电源和清洁：使用完毕后，先将电源开关关闭，拔掉插头。

待电烙铁冷却后，用湿毛巾或布擦拭焊嘴，确保焊嘴干净。

三、电烙铁的注意事项1. 安全用电：在使用电烙铁时，要注意用电安全，避免触碰裸露的电源线和插头，不要将电烙铁长时间插在电源上，以免造成过热等问题。

2. 焊接环境：需要保持焊接环境干燥、整洁。

焊接时要远离易燃物品，防止火灾发生。

3. 焊嘴温度：温度过高或使用时间过长会造成焊嘴过热，导致焊点质量下降，同时也容易造成电路损坏。

所以在使用过程中要注意控制温度和使用时间。

4. 使用和存放焊锡：焊锡是一种易燃物品，要将焊锡放在干燥、通风的地方存放，避免与易燃物品接触。

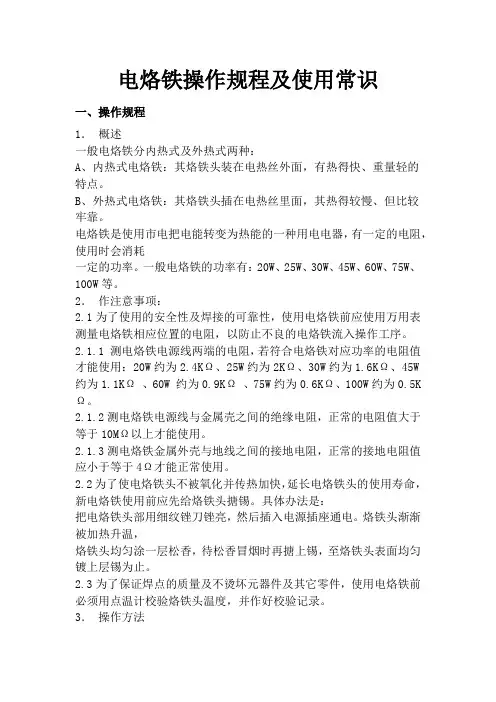

电烙铁操作规程及使用常识

电烙铁操作规程及使用常识一、操作规程1．概述一般电烙铁分内热式及外热式两种：A、内热式电烙铁：其烙铁头装在电热丝外面，有热得快、重量轻的特点。

B、外热式电烙铁：其烙铁头插在电热丝里面，其热得较慢、但比较牢靠。

电烙铁是使用市电把电能转变为热能的一种用电电器，有一定的电阻，使用时会消耗一定的功率。

一般电烙铁的功率有：20W、25W、30W、45W、60W、75W、100W等。

2．作注意事项：2.1为了使用的安全性及焊接的可靠性，使用电烙铁前应使用万用表测量电烙铁相应位置的电阻，以防止不良的电烙铁流入操作工序。

2.1.1 测电烙铁电源线两端的电阻，若符合电烙铁对应功率的电阻值才能使用：20W约为2.4KΩ、25W约为2KΩ、30W约为1.6KΩ、45W约为1.1KΩ、60W 约为0.9KΩ、75W约为0.6KΩ、100W约为0.5K Ω。

2.1.2测电烙铁电源线与金属壳之间的绝缘电阻，正常的电阻值大于等于10MΩ以上才能使用。

2.1.3测电烙铁金属外壳与地线之间的接地电阻，正常的接地电阻值应小于等于4Ω才能正常使用。

2.2为了使电烙铁头不被氧化并传热加快，延长电烙铁头的使用寿命，新电烙铁使用前应先给烙铁头搪锡。

具体办法是：把电烙铁头部用细纹锉刀锉亮，然后插入电源插座通电。

烙铁头渐渐被加热升温，烙铁头均匀涂一层松香，待松香冒烟时再搪上锡，至烙铁头表面均匀镀上层锡为止。

2.3为了保证焊点的质量及不烫坏元器件及其它零件，使用电烙铁前必须用点温计校验烙铁头温度，并作好校验记录。

3．操作方法3.1电烙铁的握持方法A 笔握法，适用于直烙铁头B 握拳法，适用于弯曲烙铁头3.2电烙铁的焊法先将电烙铁通电5分钟左右待达到适当的焊接温度时再进行焊接3.2.1带锡焊法：用热烙铁头沾带上适量的焊锡，再蘸上一点熔松香碰到焊点处，通过烙铁头把热量传递给焊点处，使它温度上升到适宜的焊接温度时，松香流淌到焊点处表面，使表面处浸润，熔焊锡附着到焊点处形成焊点，然后把烙铁头沿着焊点处焊接管脚滑移离开焊点处，随着焊点处温度下降，熔锡凝固出表面光洁的焊点，实现焊接目的3.2.2点锡焊法：用热烙铁头蘸一点松香，浸润焊点处，而后用右手握烙铁柄将烙铁头接触焊点部分，左手拿焊锡丝点到烙铁头与焊点处之间，烙铁头对焊线进行熔化并把焊锡均匀附着到焊点处形成焊点，然后把烙铁头和焊丝分别移滑移开焊点处，温度下降即形成光洁的焊点3.3加热电烙铁通电加热5分钟后即可达到熔融焊锡的温度。

电烙铁使用操作规范

电烙铁使用操作规范本文介绍了电烙铁使用操作规范，旨在规范烙铁、焊枪正确使用，提高焊接品质，延长工具使用寿命，确保和提高产品质量，满足客户需求。

本规范适用于本公司所有电烙铁（温控/普通）、焊枪等焊接工具的使用及温度测试指导。

规定了采用电烙铁手工锡焊的焊接工艺规范和基本要求，适用于生产和检验。

工程技术部负责对电烙铁操作人员做前期培训指导工作，并负责对各产品订定烙铁焊接温度范围。

生产制造部（作业人员/使用单位）负责按规范正确使用电烙铁，按技术部提供烙铁温度范围选择合适的烙铁焊接，同时提供对烙铁的日常保养工作。

品保部门负责对电烙铁操作人员做定时焊接品质检查和温度测量监督工作。

生产组长、IPQC/PQC及PE可以不定时做稽核监督。

温控烙铁和可调节温度的电烙铁，使用的实际温度必须在技术部提供的温度范围内。

固定瓦数烙铁和不可调温的电烙铁，可参考温度与瓦数对比表选择合适的烙铁进行焊接作业。

作业流程包括新产品生产、订定烙铁温度、生产使用、检查测量等环节。

各部门负责相应的任务，保证烙铁温度在规定范围内。

本规范还列出了基本技术要求，包括作业环境、烙铁使用、焊接过程等方面，旨在确保焊接品质和产品质量。

5.2.1 为了保证焊接质量，电烙铁必须具备良好的接地装置和可靠的接地电阻。

例如，恒温烙铁内部带有接地装置。

5.2.2 焊接时，焊锡点应该润湿充足、光滑，没有短路、拉尖、锡珠、针孔、冷焊、假焊、虚焊等缺陷。

焊锡点的高度应符合要求，以保证良好的导电性和一定的机械强度。

焊接点的基本材料应为共晶体焊锡融合产生的合金导电体。

5.3 选择电烙铁的方法：5.3.1 选择适合瓦数的电烙铁，并控制烙铁头的最低温度。

最高温度则受烙铁头材质特性和焊剂性质决定。

5.3.2 焊接印制板时，根据焊盘大小和元器件的面积、材料不同，烙铁温度应依以下标准执行：有铅焊控制在250℃-380℃，无铅焊控制在320℃-450℃。

不要过高或过低。

5.3.3 电烙铁（50-80W）适用于焊接电池弹簧板片和大面积（接地或Φ5mm以上的）焊点。

(完整版)电烙铁安全操作规程

修订状态0 拟文部门技术部执行日期1 目的：正确使用电烙铁，延长电烙铁的使用寿命，提高作业效率，避免事故的发生2 适用范围：公司所使用的电烙铁3 职责：生产部按照安全操作规程生产作业。

4 内容：4.1 电烙铁直接在220伏电压下使用，工作温度高，如果不遵守安全操作规程，容易发生触电、烫伤和火灾。

4.2 电烙铁是手工锡焊的基本工具，其作用是加热焊接部位，熔化焊料，将不同的工件、元器件与线路板焊接在一起。

4.3 电烙铁的内部结构都由发热部分、储热部分和手柄部分组成。

发热部分又称发热器，由在云母或陶瓷绝缘体上缠绕高电阻系数的金属材料构成，它的作用是将电能转换成热能；电烙铁的储热部分是烙铁头，通常采用密度较大和比热较大的铜或铜合金做成；手柄一般采用木材、胶木或耐高温塑料加工而成。

4.4 使用电烙铁锡焊应注意以下安全问题：4.4.1 电烙铁金属外壳应采取保护接地或接零因电烙铁使用220伏电，属于强电操作，一定要注意用电安全。

要求电烙铁必须采用三眼插头，其中插头的两个脚与烙铁芯相接，用于连接220伏交流电源，另一个脚与烙铁外壳相连是保护接地或接零端子，用以连接地线或公用零线。

4.4.2 初次使用要先给电烙铁头挂锡新买的电烙铁在使用之前，必须在烙铁头上蘸上一层锡，叫挂锡，以便日后使用沾锡焊接。

挂锡的方法是：先用砂纸或小刀将烙铁头端面清理干净，然后通电，等电烙铁头温度升到一定程度时，将焊锡放在烙铁头上溶化，使烙铁头端面挂上一层锡。

挂锡后的烙铁头，不易氧化，随时都可以用来焊接。

对使用久了的烙铁，要先将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时再上锡。

修订状态0 拟文部门技术部执行日期4.4.3 用前鉴别是否断线、混线和漏电为了安全起见，每次使用前最好用万用表鉴别一下电烙铁芯是否断线；电源线与保护线是否混线；电烙铁电源线是否与金属外壳连接或因破损漏电。

一般20～30瓦的电烙铁的烙铁芯电阻为1500～2500欧姆，电源线与金属外壳间的绝缘电阻应为无穷大。

电烙铁操作规程

电烙铁操作规程电烙铁使用的注意事项一、电烙铁使用前应检查使用电压是否与电烙铁标称电压相符;二、点烙铁应该接地；三、电烙铁通电后不能任意敲击、拆卸及安装其电热部份零件;四、电烙铁应保持干燥，不宜在过份潮湿或淋雨环境使用;五、拆烙铁头时，要关掉电源；六、关电源后，利用余热在烙铁头上上一层锡，以保护烙铁头；七、当烙铁头上有黑色氧化层时候，可用砂布擦去，然后通电，并立即上锡；八、海绵用来收集锡渣和锡珠，用手捏刚好不出水为适；电烙铁温度的设定一、温度由实际使用决定，以焊接一个锡点4秒最为合适。

平时观察烙铁头，当其发紫时候，温度设置过高。

二、一般直插电子料，将烙铁头的实际温度设置为（330~370度）；表面贴装物料（SMC）物料，将烙铁头的实际温度设置为（300~320度）三、特殊物料，需要特别设置烙铁温度。

咪头，蜂鸣器等要用含银锡线，温度一般在270度到290度之间。

四、焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率。

元件焊接步骤步骤一、预热：烙铁头成45度角，顶住焊盘和元件脚。

预先给元件脚和焊盘加热。

烙铁头的尖部不可顶住PCB无铜皮位置，这样可能将板烧成一条痕迹；烙铁头最好顺线路方向；烙铁头不可塞住过孔；预热时间为1~2秒。

二、上锡：将锡线从元件脚和烙铁接触面处引入；锡线熔化时，掌握进线速度；当锡散满整个焊盘时，拿开锡线；锡线不可从直接靠在烙铁头上，以防止助焊剂烧黑；整个上锡时间大概为1~2秒。

三、拿开锡线：拿开锡线，炉续放在焊盘上；时间大概为1~2秒。

四、拿开烙铁：当焊锡只有轻微烟雾冒出时候，即可拿开烙铁；焊点凝固。

焊接问题：1．形成锡球，锡不能散布到整个焊盘？烙铁温度过低，或烙铁头太小；焊盘氧化。

2．拿开烙铁时候形成锡尖？烙铁不够温度，助焊剂没熔化，不起作用。

烙铁头温度过高，助焊剂挥发掉。

焊接时间太长。

3．锡表面不光滑，起皱？烙铁温度过高，焊接时间过长。

4．松香散布面积大？烙铁头拿得太平。

恒温电烙铁操作规程

恒温电烙铁操作规程1.首先，确认烙铁插头已插入电源插座，并且电源开关处于关闭状态。

2.检查烙铁的电源线和焊接头是否有损坏或者缺陷，确保安全使用。

3.将恒温电烙铁放在安全的台面上，确保烙铁头不会接触到易燃物品或者容易受热损坏的物体上。

4.打开电源开关，等待恒温电烙铁预热。

通常，电烙铁需要几分钟时间才能达到所设定的工作温度。

5.在等待预热的过程中，选择合适的烙铁头。

根据不同的工作需求，选择各种大小和形状的烙铁头。

确保烙铁头是干净的，并且没有沾染焊锡渣或者其他污物。

6.当恒温电烙铁预热达到所设定的工作温度后，开始进行焊接操作。

确保烙铁头和焊接目标之间的接触面积尽可能大，以提高焊接效果。

7.在进行焊接操作时，应保持稳定的手部姿势，以避免意外触碰或者烫伤。

8.焊接时，将焊锡线轻轻触碰到烙铁头上，等待焊锡熔化成液体。

然后，将烙铁头接触到需要焊接的目标上，使其形成均匀的焊点。

9.如果需要更换焊接位置或者进行新的焊接操作，应先将烙铁头清洁干净，以免影响下一次焊接的质量。

10.在焊接完成后，及时关闭电源开关，并拔下电源插头。

等待恒温电烙铁冷却后，才能进行存放。

11.将电烙铁存放在安全的地方，避免儿童接触。

12.定期清洁恒温电烙铁，以确保其正常工作并提高寿命。

清洁时，应注意使用软布擦拭烙铁头，避免使用酸性或者碱性溶液。

13.如果发现恒温电烙铁存在损坏或者故障，应立即停止使用，并交由专业技术人员进行检修或者维修。

总之，正确使用恒温电烙铁是非常重要的。

遵循以上操作规程，可以确保焊接操作的安全性和效果，延长恒温电烙铁的使用寿命。

同时，合理维护和保养电烙铁也是必不可少的，以确保其正常工作。

烙铁_操作规程(3篇)

第1篇一、概述烙铁是电子焊接的重要工具，广泛应用于电子产品的组装与维修。

正确操作烙铁不仅能提高焊接质量，还能确保操作人员的安全。

以下为烙铁操作规程，请务必严格遵守。

二、烙铁准备1. 选择合适的烙铁：根据焊接材料和焊接工艺，选择合适功率和类型的烙铁，如内热式、外热式、恒温式等。

2. 检查烙铁外观：确保烙铁外观完好，无损坏、漏电现象。

3. 烙铁头检查：检查烙铁头是否清洁、完好，如有氧化物或杂质，可用细砂纸或烙铁头清洁剂清理。

4. 烙铁头镀锡：将烙铁头浸入焊锡中，使其表面均匀镀上一层锡，防止氧化。

三、烙铁操作步骤1. 开启电源：根据烙铁类型，开启电源，待烙铁预热至合适温度。

2. 焊接前的准备：准备好焊接材料，如焊锡、松香、助焊剂等。

3. 焊接操作：a. 将烙铁头接触焊接点，预热焊点。

b. 将焊锡丝接触到烙铁头，使焊锡熔化。

c. 将熔化的焊锡均匀涂在焊点处。

d. 将烙铁头移开，让焊锡填充焊点。

e. 检查焊点是否饱满、无气泡、无杂质。

4. 焊接完毕，关闭电源。

四、烙铁使用注意事项1. 操作过程中，保持烙铁头与焊接材料垂直，避免倾斜。

2. 避免长时间空热烙铁，以免烧坏烙铁头和烙铁芯。

3. 使用烙铁时，注意保持烙铁头清洁，避免氧化物和杂质影响焊接质量。

4. 使用助焊剂时，注意不要过量，以免影响焊接质量。

5. 焊接过程中，注意观察焊点情况，确保焊接质量。

6. 焊接完成后，及时清理烙铁头和焊接材料。

五、安全操作1. 操作过程中，保持良好的通风，避免有害气体吸入。

2. 操作时，注意保持安全距离，避免烫伤。

3. 使用烙铁时，不要将烙铁头当作工具使用，以免损坏。

4. 焊接完成后，关闭电源，拔下插头，确保安全。

5. 定期检查烙铁，确保其性能良好。

六、维护与保养1. 定期清理烙铁头，去除氧化物和杂质。

2. 定期检查烙铁，确保其性能良好。

3. 使用完烙铁后，将其放置在烙铁架上，避免烙铁头氧化。

4. 定期检查烙铁线缆，确保无损坏。

恒温电烙铁操作指导书

恒温电烙铁操作指导书（ISO9001-2015）一、操作步骤1.1焊接前准备1.1.1将烙铁插头插入插座，打开烙铁开关，按要求设定温度；1.1.2温度检查使用校验合格专用烙铁温度检查设备，接地检查使用校验合格的万用表进行测量检测；1.1.3把清洁海棉浸湿水，再挤干多余水分（手捏不再出水为佳）；如果使用非湿润的清洁海棉，会使烙铁头受损而导致不上锡时间久了受到损坏；1.1.4烙铁使用前先按照指导书上的标准调节好温度，还应作温度测试（温度测试以温度计测试为准）及进行接地测试验证有无漏电超标；1.2焊接工作1.1.1当烙铁温度达到设定值后，此时方可进行焊接作业；1.1.2烙铁五分钟内不使用或下班时，需将烙铁温度调至250℃，并在烙铁头上加一层新的焊锡进行保护，以免烙铁咀氧化，或者将其关掉电源。

二、注意事项2.1尽量使用低温焊接，如果烙铁头温度超过470℃，它的氧化速度是380℃的两倍；2.2不用烙铁时，不可将烙铁长时间处于高温状态，否则会加速氧化物产生；2.3焊接时勿施压过大，否则会使烙铁头受损变形；2.4禁止在台面敲打烙铁或者进行与硬物碰撞，烙铁必须有接地保护；2.5经常保持烙铁咀上锡，防止氧化；2.6海棉未加湿禁止使用；2.7勿使用烙铁咀有损坏之烙铁，以免焊接时候勾挂坏元器件；2.8如果烙铁咀粘上有助焊剂等附在上面的异物导致颜色变黄，可以用少量酒精进行擦拭干净后再使用。

三、设备保养3.1先把烙铁温度调至250℃,用清洁海棉清洁焊咀，然后上锡，不断重复动作，直至把烙铁头氧化物清理为止；3.2对所使用的烙铁，每周或者需要必须清理时候拆开一次烙铁头清除氧化物（恒温烙铁头内部，镙帽，镙纹内及放置烙铁座内之污物也需清理），防止烙铁头受损而降低温度传导；3.3烙铁手柄与焊台之插头尽可能减少插接次数，并且用力不宜过大，以免导致相互碰撞之后造成损坏。

恒温烙铁操作方法及使用说明

恒温烙铁操作方法及使用说明恒温烙铁是一种常用的焊接工具，广泛应用于电子元件的焊接工作中。

为了确保安全使用和正确操作，以下是关于恒温烙铁的操作方法和使用说明。

一、恒温烙铁介绍恒温烙铁是一种具有恒定温度输出的电烙铁，其温度可以根据焊接工作的要求进行调节并保持恒定。

其主要组成部分包括烙铁头、加热元件、温度控制装置和电源开关等。

二、操作方法1. 准备工作在使用恒温烙铁之前，需要先准备好所需的辅助工具和焊接材料，如焊锡丝、焊锡膏、焊接台等。

同时，确保工作区域通风良好，并保持工作台面整洁。

2. 接通电源将烙铁的插头插入电源插座，并打开电源开关。

烙铁将开始加热，等待片刻以确保烙铁头达到所需温度。

3. 调节温度使用烙铁的温度控制装置，将温度调节到所需的范围内。

通常，电子元件的焊接温度要求较低，一般在300℃-400℃之间。

4. 清洁烙铁头在开始焊接之前，确保烙铁头表面清洁。

可以使用湿布轻轻擦拭烙铁头，去除附着在上面的焊锡渣等杂质。

5. 焊接操作将焊锡丝和焊锡膏准备好，用手拿住烙铁手柄，将烙铁头与焊锡丝对准焊接点。

等待烙铁头和焊接点达到适当温度后，轻轻触碰焊锡丝和焊接点，使其接触并熔化。

然后，小心地将焊锡丝涂抹在焊接点上，确保焊接点充分覆盖。

6. 储存和关机在使用完恒温烙铁后，将温度控制装置调至最低温度，等待一段时间以确保烙铁头冷却。

然后，将烙铁头收纳在存放盒或支架中，关掉电源开关，将烙铁插头拔出电源插座。

三、使用注意事项1. 安全使用使用恒温烙铁时，务必遵守相关的安全操作规程。

避免触摸烙铁头以及过热部件，以免烫伤。

同时，确保周围没有易燃物品，防止发生火灾。

2. 适度使用在使用恒温烙铁时，不要超过其额定工作时间，以免造成热量过大、元件烧毁等问题。

在不使用烙铁的间隙时间，应该将温度调至最低并及时关闭电源。

3. 清洁维护定期对恒温烙铁进行清洁和维护，以延长其使用寿命。

可以使用湿布擦拭烙铁头，并定期检查烙铁头是否磨损，如有需要，及时更换。

电烙铁的操作规程

电烙铁的操作规程
《电烙铁操作规程》
电烙铁是一种常用的焊接工具，它可以用来焊接电子元件、修复电路板等工作。

为了确保操作安全和焊接质量，使用电烙铁前需要遵守以下操作规程：
1. 准备工作：在使用电烙铁前，务必确保工作台面整洁，周围无易燃物品。

打开通风设备，以确保操作环境通风良好。

2. 接通电源：将电烙铁插头插入标准电源插座，并等待一段时间，直到电烙铁预热到适当的温度。

请确保插座和线路符合安全要求，以避免发生电击或火灾。

3. 使用正确的头部：根据需要选择合适的焊头。

不同的焊接工作可能需要不同形状和大小的头部，选择合适的头部能提高焊接效率和质量。

4. 注意安全：在操作时，请戴好防火手套和护目镜，以防受热和焊接飞溅物伤害。

5. 使用稳定的姿势：固定焊接工件，并使用稳定的姿势进行操作，以避免不必要的意外损伤。

6. 控制温度：根据焊接材料和焊接头部材质来调控电烙铁的温度。

温度过高可能会造成焊件烧坏或过低导致焊接不牢固。

7. 熄灭电烙铁：在使用完毕后，将温度调至最低, 并将电烙铁放置在安全的位置，等待其完全冷却后再收纳。

电烙铁属于高温工具，使用时务必小心谨慎，切勿随意触摸焊头或操作不当。

若不慎受伤或电烙铁出现故障，应及时寻求专业人士的帮助。

希望以上操作规程能帮助大家更加安全、高效地使用电烙铁进行工作。

电动烙铁使用指南

电动烙铁使用指南电动烙铁是一种用于焊接和展示创造力的工具。

它可以帮助您完成各种电子零件的焊接工作，并且非常适合DIY爱好者和专业工程师。

本篇文章将为您提供电动烙铁使用的详细指南，帮助您掌握正确的使用方法和技巧。

1. 准备工作在使用电动烙铁之前，确保您已经做好了以下准备工作：- 确认您的工作区域清洁整洁，远离易燃物和易燃气体。

- 检查电动烙铁的插头和电源线是否完好无损，并确保电源线的接地良好。

- 确保烙铁头部附近没有任何杂质或脏污，以免影响焊接效果。

2. 加热烙铁在使用电动烙铁之前，您需要将其加热至适当的工作温度。

请按照以下步骤进行操作：- 插入电动烙铁的插头到电源插座中，并打开电源开关。

- 调节烙铁温控按钮或旋钮至适当工作温度。

不同的焊接任务需要不同的温度，请参考所使用焊锡的说明书或相关资料。

- 等待一段时间，直到烙铁头部达到设定温度。

通常，烙铁头部上的指示灯会显示出它是否已经加热至工作温度。

3. 准备焊锡和焊接表面在焊接之前，您需要准备好焊锡和焊接表面：- 确保焊锡的质量良好，并选择适合您的焊接任务的合适焊锡规格。

- 准备您需要焊接的表面，并确保它们干净、光滑，并且没有杂质或脏污。

4. 进行焊接现在，您可以开始进行焊接操作了。

请按照以下步骤进行操作：- 将电动烙铁头部轻轻触碰焊锡，让一小部分焊锡附着在烙铁头部。

- 将焊锡均匀地涂抹在需要焊接的表面上，确保焊锡能够充分涂覆焊接区域。

- 拿起焊锡并将其放置在焊接区域，然后轻轻按下并停留片刻，直到焊锡完全熔化和润湿焊接区域。

- 当焊锡已经润湿焊接区域时，可以将焊锡和烙铁头部从焊接区域上移开。

5. 完成焊接任务完成焊接后，您需要进行一些必要的操作以确保焊接任务的质量和持久性：- 如果焊接区域超过了所需的焊锡量，使用焊吸器或吸锡线将多余的焊锡吸取。

- 使用同轴电缆剥线钳或其他适当工具修剪和整理焊接区域的线头。

- 检查焊接区域的质量，并确保焊接的连接牢固可靠。

电烙铁操作规范

电烙铁操作规范一、目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。

二、适用范围车间烙铁焊接人员及生产技术员。

三、新烙铁在使用前的处理：新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生“吃锡”困难的现象，此时可锉去氧化层，重新镀上焊锡。

四、电烙铁的握法：1. 反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

2. 正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

3. 握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被焊件。

本公司规定使用握笔法焊接。

五、使用方法1.使用步骤a.将电源开关切换至ON位置。

b.调整温度调整钮至作业指导书规定温度，待LED有规律闪烁时温度稳定后，再调至所需的工作温度。

c.如温度不正常时必须停止使用，并送请维修。

d.开始使用。

2.焊接五步法a.准备准备好焊锡丝和烙铁。

此时特别强调的是烙铁头部要保持干净，即可以沾上焊锡（俗称吃锡）。

b.加热焊件将烙铁接触焊接点，注意首先要保持烙铁加热焊件各部分，例如印制板上引线和焊盘都使之受热，其次要注意让烙铁头的扁平部分（较大部分）接触热容量较大的焊件，烙铁头的侧面或边缘部分接触热容量较小的焊件，以保持焊件均匀受热。

c.融化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点，焊料开始熔化并润湿焊点。

d.移开焊锡当熔化一定量的焊锡后将焊锡丝移开。

e.移开烙铁当焊锡完全润湿焊点后移开烙铁，注意移开烙铁的方向应该是大致45°的方向。

3.结束使用步骤a.清洁擦拭烙铁头并加少许锡丝保护。

b.调整温度设定调整钮至可设定之最低温度。

c.将电源开关切换至OFF位置。

d.拔下电源插头。

4.最适当工作温度在焊接过程中使用过低的温度将影响焊锡的流畅性。

电烙铁操作规范范文

电烙铁操作规范范文第一篇：电烙铁操作规范范文电烙铁操作规范A.操作规范：1使用前检查：在用烙铁前检查烙铁是否接地良好，在焊接前注意烙铁的功率是否和所焊点匹配。

2接通220V交流电源进行加热。

3把烙铁头用海绵洗干净镀上锡。

4工作内容：把所要焊接的元件擦干净镀上锡，然后焊上去，焊接时温度不要过高，时间不要过久，注意焊点的透渗性，点与点的间距，松香与焊锡膏的配合，焊好后必须检查所焊件是否有虚焊、没焊、错焊、假焊、短路现象。

5焊接方法：直通剪头。

引线直接穿过通孔，焊接时使适量的熔化焊锡在焊盘上方均匀地包围沾锡的引线，形成一个圆锥体模样，待其冷却凝固后，把多余部分的引线剪去；直接埋头。

穿过通孔的引线只露出适当长度，熔化的焊锡把引线头埋在焊点里面。

这种焊点近似半球形，虽然美观，但要特别注意防止虚焊。

B.注意事项：1新买的烙铁在使用之前必须先给它蘸上一层锡（给烙铁通电，然后在烙铁加热到一定的时候就用锡条靠近烙铁头），使用久了的烙铁将烙铁头部锉亮，然后通电加热升温，并将烙铁头蘸上一点松香，待松香冒烟时在上锡，使在烙铁头表面先镀上一层锡。

2电烙铁通电后温度高达250摄氏度以上，不用时应放在烙铁架上，但较长时间不用时应切断电源，防止高温“烧坏”烙铁头（被氧化）。

要防止电烙铁烫坏其他元器件，尤其是电源线，若其绝缘层被烙铁烧坏而不注意便容易引发安全事故。

3不要把电烙铁猛力敲打，以免震断电烙铁内部电热丝或引线而产生故障。

4电烙铁使用一段时间后，可能在烙铁头部留有锡垢，在烙铁加热的条件下，我们可以用湿布轻檫。

如有出现凹坑或氧化块，应用细纹锉刀修复或者直接更换烙铁头。

5注意铬铁损杯时，应正常维修，不可用502胶水粘螺丝。

第二篇：电烙铁电烙铁的基本使用技巧及教程电烙铁是电子线路焊接中最常用的工具，作用是将电能转换成热能对焊接点部位进行加热焊接，其是否成功很大一部分是看对它的＃控怎么样了，因此某种角度上来说电烙铁的使用依靠的是一种手法感觉。

恒温电烙铁操作规范

钛克菲斯智能科技（深圳）有限公司OSF-003A恒温电烙铁操作规范一、目的为了帮助员工安全、有效的使用恒温电烙铁进行生产作业，规范员工的操作步骤，增强员工对工具的保养及维护意识。

二、适用范围钛克菲斯智能科技（深圳）有限公司使用烙铁焊接人员。

三、职责工程部：负责编制相应的工艺文件烙铁焊接人员：按照文件进行操作与执行品质部：监控生产部严格按照工艺文件进行执行四、电烙铁的握法：4.1·反握法：是用五指把电烙铁的柄握在掌中。

此法适用于大功率电烙铁，焊接散热量较大的被焊件。

4.2·正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。

4.3·握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被焊件。

本公司规定使用握笔法焊接。

五、使用方法5.1·使用步骤5.1.1·将电源开关切换至ON位置。

5.1.2·调整温度调整钮至200℃，待显示屏上所显示的温度稳定后，再调至所需的工作温度。

5.1.3·烙铁校准的频率:烙铁每个使用日进行温度测试,对于实际测试温度和烙铁刻度标示温度两者之间相差大于±10℃的烙铁进行校准.并做好烙铁温度测试记录,品质部负责测量和记录，工程部负责校准。

5.1.4·烙铁的校准方法:以烙铁的刻度为准,选择两个参考温度(一般选择180℃和35 0℃),待烙铁进入恒温状态后,进行温度测试.当温度测试值与刻度值相差大于±10℃时,调整电烙铁上的”CAL”旋钮,待烙铁进入恒温状态后,再次进行温度测试,重复此项操作,直到两者的误差小于等于±10℃.5.1.5·烙铁外壳和接地线线之间的电压测试，若之间电压为0判定为合格，如果存在电压判定烙铁存在漏电现象，需要及时检修，此项工作由各段工程师负责点检。

或者使用一根导线连接烙铁手柄的铁壳和导线之间。
