3位5通电磁阀
三位五通电磁阀工作原理
专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

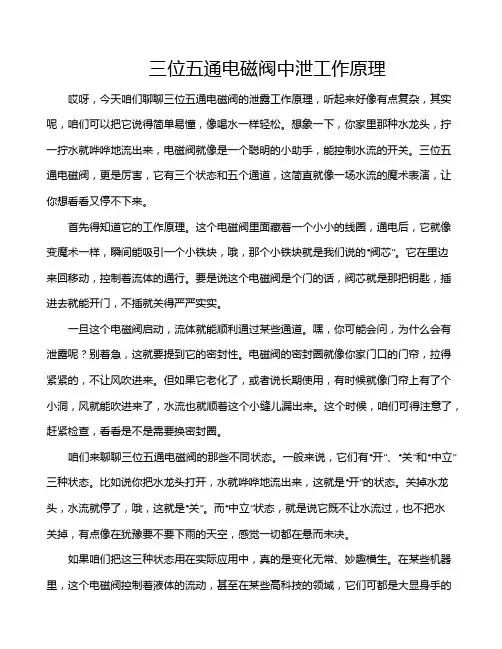

三位五通电磁阀中泄工作原理
三位五通电磁阀中泄工作原理哎呀，今天咱们聊聊三位五通电磁阀的泄露工作原理，听起来好像有点复杂，其实呢，咱们可以把它说得简单易懂，像喝水一样轻松。
想象一下，你家里那种水龙头，拧一拧水就哗哗地流出来，电磁阀就像是一个聪明的小助手，能控制水流的开关。
三位五通电磁阀，更是厉害，它有三个状态和五个通道，这简直就像一场水流的魔术表演，让你想看看又停不下来。
首先得知道它的工作原理。
这个电磁阀里面藏着一个小小的线圈，通电后，它就像变魔术一样，瞬间能吸引一个小铁块，哦，那个小铁块就是我们说的“阀芯”。
它在里边来回移动，控制着流体的通行。
要是说这个电磁阀是个门的话，阀芯就是那把钥匙，插进去就能开门，不插就关得严严实实。
一旦这个电磁阀启动，流体就能顺利通过某些通道。
嘿，你可能会问，为什么会有泄露呢？别着急，这就要提到它的密封性。
电磁阀的密封圈就像你家门口的门帘，拉得紧紧的，不让风吹进来。
但如果它老化了，或者说长期使用，有时候就像门帘上有了个小洞，风就能吹进来了，水流也就顺着这个小缝儿漏出来。
这个时候，咱们可得注意了，赶紧检查，看看是不是需要换密封圈。
咱们来聊聊三位五通电磁阀的那些不同状态。
一般来说，它们有“开”、“关”和“中立”三种状态。
比如说你把水龙头打开，水就哗哗地流出来，这就是“开”的状态。
关掉水龙头，水流就停了，哦，这就是“关”。
而“中立”状态，就是说它既不让水流过，也不把水关掉，有点像在犹豫要不要下雨的天空，感觉一切都在悬而未决。
如果咱们把这三种状态用在实际应用中，真的是变化无常、妙趣横生。
在某些机器里，这个电磁阀控制着液体的流动，甚至在某些高科技的领域，它们可都是大显身手的主角。
比方说，某些工业设备里，它们会随时根据传感器的反馈来调节流体的流动，保证机器的顺畅运行。
就像一个指挥家在指挥乐队，每一个动作都至关重要，稍不留神就可能产生大问题。
再说说它的电磁铁，当你给它通电时，磁场就会产生，这个小家伙瞬间变得有了力量。
三位五通电磁阀工作原理【精选】
专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。

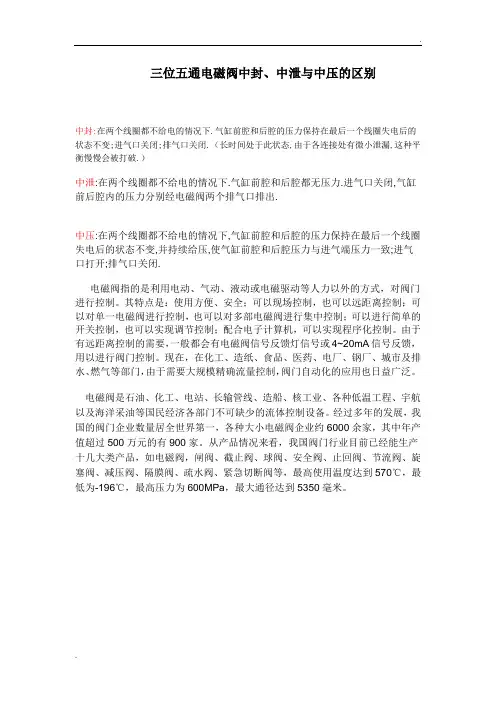

三位五通电磁阀中封、中泄与中压的区别
..三位五通电磁阀中封、中泄与中压的区别中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。
其特点是：使用方便、安全；可以现场控制，也可以远距离控制；可以对单一电磁阀进行控制，也可以对多部电磁阀进行集中控制；可以进行简单的开关控制，也可以实现调节控制；配合电子计算机，可以实现程序化控制。
由于有远距离控制的需要，一般都会有电磁阀信号反馈灯信号或4~20mA信号反馈，用以进行阀门控制。
现在，在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制，阀门自动化的应用也日益广泛。
电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备。
经过多年的发展，我国的阀门企业数量居全世界第一，各种大小电磁阀企业约6000余家，其中年产值超过500万元的有900家。
从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如电磁阀，闸阀、截止阀、球阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等，最高使用温度达到570℃，最低为-196℃，最高压力为600MPa，最大通径达到5350毫米。
二位五通三位五通电磁阀原理
二位五通和三位五通电磁阀是常见的控制元件，用于控制气体或液体的流动方向。
它们的工作原理如下：
1. 二位五通电磁阀：
- "二位"表示电磁阀有两个工作状态，通常是开和关。
- "五通"表示电磁阀有五个接口，其中一个是通入口，两个是工作口（分别对应两种工作状态），另外两个是排气口。
-当电磁阀通电时，磁场会使得阀芯移动，改变通入口和工作口之间的连接状态，从而控制介质的流动方向。
2. 三位五通电磁阀：
- "三位"表示电磁阀有三个工作状态，通常是两个通道的开、一个通道的开、或者全部关闭。
- "五通"同样表示电磁阀有五个接口，其中一个是通入口，两个是工作口，另外两个是排气口。
-三位五通电磁阀通常用于控制气压系统中的气缸或执行器的动作，通过改变不同的工作状态，可以实现气缸的伸出、缩回、停止等动作。
在实际应用中，二位五通和三位五通电磁阀通常配合控制系统使用，通过控制电磁阀的通电状态，可以实现对气体或液体的流动方向和流量的精确控制。
这些电磁阀在自动化控制系统、液压系统、气动系统等领域都有广泛的应用。
3位5通阀(中封)控制双作用气缸回路
3位5通阀(中封)控制双作用气缸回路回路说明：左侧电磁铁通电时，活塞杆伸出，右侧电磁铁通电时，活塞杆缩回。
左，右侧电磁铁都断电时，活塞可停止在任意位置，但定位精度不高。
推荐使用元件：①3位5通双电控阀Q35D2C-L8-AC220V②直接安装型节流阀ESL 8-02③气缸10A-5 50B100回路中所用元件仅供参考，实际应用可以按场合修改配置。
3位5通阀(中排)控制双作用气缸回路回路说明：当电磁阀处于中间位置时，活塞杆处于自由状态，可由其他机构驱动。
推荐使用元件：①3位5通双电控阀Q35D2C-L8Y②直接安装型节流阀ESL 8-02③气缸10A-5 50B100回路中所用元件仅供参考，实际应用可以按场合修改配置。
3位5通阀(中压)控制双作用气缸回路回路说明：当左，右侧电磁铁同时断电时，活塞可停止在任意位置，但定位精度不高。
采用一个压力控制阀，调节无杆腔的压力，使得在活塞双向加压时，保持力的平衡。
推荐使用元件：①3位5通双电控阀Q35D2C-L8P-AC220V②减压阀QTYC-L8③直接安装型节流阀ESL 8-02④10A-5 50B200回路中所用元件仅供参考，实际应用可以按场合修改配置。
3位5通阀(中压)控制双作用双出轴气缸回路点击数: 27次作者: 德国burkert电磁阀上海销售处发布时文字大小〖大中小〗间: 2009-9-2 11:05:59回路说明：采用带有双活塞杆的气缸，使活塞两端受压面积相等，当双向加压时，也可保持力的平衡。
推荐使用元件：①3位5通双电控阀Q35D2C-L8P-AC220V②直接安装型节流阀ESL 8-02③双出轴缸QGEW-2 50B200回路中所用元件仅供参考，实际应用可以按场合修改配置。
3位5通阀 跟2位5通阀有什么区别
3位5通阀跟2位5通阀有什么区别位：就是阀芯可以稳定的存在位置。
通：就是有几个孔。
三位5通，就是阀芯可以稳定的存在于三个位置上。
一般三位5通阀，都是双头电磁阀，两头都不通电时，阀芯处于中间位置。
那边的一个线圈通电时，阀芯就相那边移动。
2位5通阀，就是阀芯可以稳定的存在于2个位置上。
一般都是单头电磁阀，当线圈侧通电时，阀芯向线圈侧移动。
当线圈断电时，阀芯在复位弹簧的作用下复位。
三位比两位多出一个气缸动作位置。
这个位置可以做中封、中泻、中压。
起到断电安全保护的作用。
电磁阀的位数是指他有几个工作位置，比如两位五通是指他有两个工作位置，控制方式可以是单电控，双电控以及机械控制或者气动控制。
五通是指他有几个工作口。
P，R,S,A,B口，其中P是气源口，A,B口是接气缸两个口，而R,S是排气口。
三位五通是指有三个工作位置，一般是双电控，当两个电磁铁都不得电是，阀芯在两侧弹簧的平衡推动下处于中间位置，中位机能也有多种，中位封闭，中位排气等等视需要确定，五通定义相同。
液压阀四通多一些，不过大通径也是五通。
三位比两位多出一个气缸动作位置。
这个位置可以做中封、中泻、中压。
起到断电安全保护的作用。
首先电磁阀的位数是指他有几个工作位置，比如两位五通是指他有两个工作位置，控制方式可以是单电控，双电控以及机械控制或者气动控制。
五通是指他有几个工作口。
P，R,S,A,B口，其中P是气源口，A,B口是接气缸两个口，而R,S是排气口。
三位五通是指有三个工作位置，一般是双电控，当两个电磁铁都不得电是，阀芯在两侧弹簧的平衡推动下处于中间位置，中位机能也有多种，中位封闭，中位排气等等视需要确定，五通定义相同。
液压阀四通多一些，不过大通径也是五通。
如果需要其他资料可就是多一个中间机能，具体的选用，要看你自己到底想让执行器（油缸）做怎么样的动作。
电磁阀中封、中泄与中压的区别中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.。
三位五通电磁阀工作原理
专家解答：两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理。
在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点，不过是小日本的产品)、台湾亚德客(实惠，质量也不错)或其它国产品牌等等。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
三位五通电磁换向阀的工作原理
三位五通电磁换向阀的工作原理
第一次听说有一种电磁换向阀叫“三位五通”，请问：它的结构与工作原理是什么？请真正的内行回答。
不要回答那些诸如“二位三通”、“二位四通”之类文不对题的东西。
问题补充：
三位五通电磁换向阀如何实现在动作的过程中停止？我讲的“在动作的过程中
停止”是指通过电磁阀的控制作用使气缸能在行程中的任意位置上停止，而不是仅指气缸在中间位置上停止。
请行家进一步指教。
最佳答案
三位五通顾名思义，三个工作位置，五个口。
三个位置是指电磁阀的阀芯有三个位置。
三位电磁阀都是有两个线圈的。
我们暂且称之为A和B线圈。
AB都不通电的时候阀芯是一个位置，A通电时阀芯会动作，这是第二个位置，A断电，B通电的时候阀芯的位置是第三个位置。
所以一共三个位置。
请注意三位五通电磁阀有三种，指AB都不通电的时候阀芯的状态不同分为中封，中开和中闭。
你可以看下面的图片现实的是中闭型三位五通阀。
五通就是指五个口，一个进气口，两个气缸口，两个排气口（这两个也可以并成一个）。
补充：如何在动作中停止很简单，就是电磁阀两边全部断电，阀芯在中间位置，如果是中闭的话（就是把气缸两头进气通道堵住），这样气缸两头无法排气就会使气缸停在中间，无法动作，但是由于气缸，电磁阀会有泄露，通常这样无法长时间停在准确位置。
三位五通阀工作原理
三位五通阀工作原理
三位五通阀是一种常用的控制阀门，由一个阀体和一个活塞组件组成。
其工作原理如下：
1. 阀体内部有三个进口（A、B、C）和两个出口（AB、BC），进口和出口之间的通道可以通过活塞组件的移动打开或关闭。
2. 当活塞组件位于初始位置时，进口A与出口AB相连，进
口C与出口BC相连，进口B与两个出口都没有连接。
这时，介质可以从进口A流入并通过出口AB排出。
同时，进口C
与出口BC分离，没有任何介质通路。
3. 当需要改变介质的流向时，可以通过控制活塞组件的移动来实现。
例如，将活塞组件向右移动一定距离，使进口A与出
口AB断开连接，同时进口B与出口BC相连。
这样，介质流
入阀体的入口B，然后可以选择流出到出口AB或出口BC。
4. 根据需要，活塞组件也可以继续向右移动，使进口B与两
个出口都断开连接，同时进口C与出口BC相连。
这样，介质就可以从进口C流入阀体，然后选择流出到出口AB或出口BC。
通过控制活塞组件的位置，三位五通阀可以实现介质在不同进出口之间的切换，从而达到控制流向和流量的目的。
它在工业自动化和流体控制系统中广泛应用。
三位五通电磁阀原理图
三位五通电磁阀原理图预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制三位五通电磁阀原理图三位五通电磁换向阀的工作原理是通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
工作介质：空气；动作方式：内部先导式；润滑：不需要；使用压力：0.15～0.8MPa；最大耐压力：1.2MPa；工作温度：-5～60℃；保护等级：IP65（DIN40050）；接电型式：直接出线式或端子式。
电磁阀是电磁线圈通电后产生磁力吸引克服弹簧的压力带动阀芯动作，就一电磁线圈，结构简单，价格便宜，只能实现开关；电动阀是通过电动机驱动阀杆，带动阀芯动作，电动阀又分（关断阀）和调节阀。
关断阀是两位式的工作即全开和全关，调节阀是在上面安装电动阀门定位器，通过闭环调节来使阀门动态的稳定在一个位置上。
电磁阀本身结构简单，价格也低，比起调节阀等其它种类执行器易于安装维护。
更显著的是所组成的自控系统简单得多，价格要低得多。
由于电磁阀是开关信号控制，与工控计算机连接十分方便。
在当今电脑普及，价格大幅下降的时代，电磁阀的优势就更加明显。
电磁阀响应时间可以短至几个毫秒，即使是先导式电磁阀也可以控制在几十毫秒内。
由于自成回路，比之其它自控阀反应更灵敏。
设计得当的电磁阀线圈功率消耗很低，属节能产品；还可做到只需触发动作，自动保持阀位，平时一点也不耗电。
电磁阀外形尺寸小，既节省空间，又轻巧美观。
三位五通电磁阀原理图
三位五通电磁阀原理图一、电磁阀定义电磁阀（Electromagnetic valve ）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1 直动式电磁阀工作原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm 。
1.2 分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3 先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
三位五通电磁阀的原理和作用
三位五通电磁阀的原理和作用三位五通电磁阀是一种常见的电磁控制元件，广泛应用于工业自动化控制系统中。
它的原理和作用是什么呢？下面将详细介绍。
一、三位五通电磁阀的原理三位五通电磁阀由电磁线圈、阀体和活塞组成。
当电磁线圈通电时，产生磁场，使得活塞被吸引或推动，从而改变阀体内部的通道连接状态。
这种状态变化可以实现液压或气压系统中不同工作位置的切换。
具体来说，三位五通电磁阀内部有三个通道和两个工作位置。
通道之间通过活塞的运动来实现连接或隔离。
其中一个通道与压力源相连，另一个通道与执行器相连，第三个通道则是控制通道。
在控制信号作用下，活塞会移动到特定位置，使得压力源与执行器之间建立或切断连接。
这样，液压或气压系统中的工作介质就可以根据控制信号的变化而实现不同位置的切换。
二、三位五通电磁阀的作用三位五通电磁阀在工业自动化控制系统中起到了至关重要的作用。
它可以根据控制信号的输入，调节液压或气压系统中的工作介质的流向和压力，从而实现对执行器的控制。
具体来说，三位五通电磁阀的作用如下：1. 实现工作位置的切换：通过改变通道的连接状态，三位五通电磁阀可以将工作介质从一个位置切换到另一个位置。
例如，在液压系统中，可以通过控制电磁阀的信号，将液压油从一个液压缸的一侧转移到另一侧，从而实现液压缸的运动。
2. 控制执行器的动作：三位五通电磁阀可以根据控制信号的输入，控制执行器的动作。
例如，在气动系统中，可以通过控制电磁阀的信号，使得气缸的活塞向前或向后运动，实现对工件的夹持或释放。
3. 调节流量和压力：三位五通电磁阀还可以通过改变通道的开启程度，来调节液压或气压系统中的流量和压力。
通过控制电磁阀的信号，可以使得介质的流量和压力达到所需的数值，从而满足工艺要求。
三位五通电磁阀是一种重要的电磁控制元件，通过改变通道的连接状态，实现对液压或气压系统中工作介质的流向和压力的控制。
它在工业自动化控制系统中起到了至关重要的作用，能够实现工作位置的切换、控制执行器的动作以及调节流量和压力等功能。
三位五通电磁阀原理图
三位五通电磁阀原理图
电磁阀符号是指对电磁阀功能进行描述的示意图，通常应用于气动系统设计及产品标识上，以供气动系统设计人员及电磁阀使用者
了解产品功能。
在设计过程中，常常需要看气路图。
各种电磁阀化身为各自相应的气动符号出现在图纸上，这种表示方式，就是电磁
阀符号。
电磁阀符号由方框、箭头、“T”和字符构成。
电磁阀图形符号的含义一般如下：
1、用方框表示阀的工作位置，每个方框表示电磁阀的一种工作位置，即“位”，有几个方框就表示有几“位”，如二位三通电磁阀表示有
两种工作位置。
2、方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向;
3、方框内符号“┻”或“┳”表示该通路不通;
4、方框外部连接的接口数有几个，就表示几“通”;
5、一般，阀与系统供油路或气路连接的进油口/进气口用字母p表示;阀与系统回油路/气路连通的回油/回气口用t（有时用o）表示;而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用l 表示泄漏油口;
6、换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到操纵力时所处的位置。
图形符号中的中位是三位阀的
常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为
其常态位。
绘制系统图时，油路/气路一般应连接在换向阀的常态位上。
三位五通电磁阀原理图
三位五通电磁阀原理图一、电磁阀定义电磁阀（Electromagnetic valve ）是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。
用在工业控制系统中调整介质的方向、流量、速度和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1 直动式电磁阀工作原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm 。
1.2 分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3 先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
三位五通电磁阀中封中泄与中压的区别
三位五通电磁阀中封、中泄与中压的区别中封:在两个线圈都不给电的情况下.气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变;进气口关闭;排气口关闭.（长时间处于此状态,由于各连接处有微小泄漏,这种平衡慢慢会被打破.）中泄:在两个线圈都不给电的情况下.气缸前腔和后腔都无压力.进气口关闭,气缸前后腔内的压力分别经电磁阀两个排气口排出.中压:在两个线圈都不给电的情况下,气缸前腔和后腔的压力保持在最后一个线圈失电后的状态不变,并持续给压,使气缸前腔和后腔压力与进气端压力一致;进气口打开;排气口关闭.电磁阀指的是利用电动、气动、液动或电磁驱动等人力以外的方式，对阀门进行控制。
其特点是：使用方便、安全；可以现场控制，也可以远距离控制；可以对单一电磁阀进行控制，也可以对多部电磁阀进行集中控制；可以进行简单的开关控制，也可以实现调节控制；配合电子计算机，可以实现程序化控制。
由于有远距离控制的需要，一般都会有电磁阀信号反馈灯信号或4~20mA信号反馈，用以进行阀门控制。
现在，在化工、造纸、食品、医药、电厂、钢厂、城市及排水、燃气等部门，由于需要大规模精确流量控制，阀门自动化的应用也日益广泛。
电磁阀是石油、化工、电站、长输管线、造船、核工业、各种低温工程、宇航以及海洋采油等国民经济各部门不可缺少的流体控制设备。
经过多年的发展，我国的阀门企业数量居全世界第一，各种大小电磁阀企业约6000余家，其中年产值超过500万元的有900家。
从产品情况来看，我国阀门行业目前已经能生产十几大类产品，如电磁阀，闸阀、截止阀、球阀、安全阀、止回阀、节流阀、旋塞阀、减压阀、隔膜阀、疏水阀、紧急切断阀等，最高使用温度达到570℃，最低为-196℃，最高压力为600MPa，最大通径达到5350毫米。
感谢您的阅读，祝您生活愉快。
