同步液压系统2
同步液压缸的原理及应用
同步液压缸的原理及应用1. 同步液压缸的原理同步液压缸是一种将多个液压缸连接在一起，并通过控制系统实现同步动作的装置。
它通过同步阀控制各个液压缸的液压油流的流量和压力，使得多个液压缸能够同时或者按照预定的顺序运动，从而实现工作机构的同步运动。
同步液压缸的原理包括以下几个方面：1.1 液压油路系统：同步液压缸通过液压油路系统实现油液的供给和控制。
液压油路系统通常包括液压泵、储油器、阀体和管路等部分。
液压泵将液压油从储油器中抽出，并通过管路输送到液压缸中。
1.2 同步阀：同步阀是控制液压油流的流量和压力的关键元件。
它根据控制信号，调节液压阀门的开度和关闭，从而控制液压油的流量和压力。
同步阀通常由伺服阀和定位阀组成。
1.3 传感器：传感器用于检测液压缸的位置和速度等参数，并将其转化为电信号传递给控制系统。
传感器可以采用位移传感器、压力传感器、速度传感器等。
1.4 控制系统：控制系统接收传感器的信号，并根据设定的运动要求，通过控制同步阀来控制液压油的流量和压力，实现液压缸的同步运动。
控制系统通常由PLC、电脑或者专用的控制器组成。
2. 同步液压缸的应用同步液压缸广泛应用于各种机械和工业设备中，其主要应用领域包括：2.1 金属加工机械：同步液压缸可以用于金属加工机械中的夹紧、送料、卷曲等工作。
例如，在压力机中，同步液压缸可以调整上下模具的位置，保证加工过程中的同步性，从而提高加工质量。
2.2 模具机械：同步液压缸可以用于模具机械中的开合模操作。
例如，在注塑机中，同步液压缸可以控制模具的开合速度和力度，实现高效、精确的注塑操作。
2.3 机床设备：同步液压缸可以用于机床设备中的切削、进给和定位等工作。
例如，在数控机床中，同步液压缸可以控制工件的进给速度和位置，实现高精度的加工。
2.4 桥梁建设：同步液压缸可以用于桥梁建设中的桥梁升降和平移操作。
例如，在施工过程中，同步液压缸可以控制桥梁的升降和平移，保证施工的安全和顺利进行。
液压同步阀工作原理
液压同步阀工作原理
液压同步阀是一种常用于液压系统中的控制元件，其作用是保持多个液压执行元件的工作速度同步。
液压同步阀的工作原理如下：
1. 结构：液压同步阀通常由一个主阀和多个从阀组成。
主阀控制整个液压系统的压力和流量，而从阀则接收主阀的指令并控制液压执行元件的工作速度。
2. 工作过程：当液压系统启动时，主阀打开并将工作流体送入从阀。
从阀根据主阀的控制信号，调整液压流量的大小，以控制液压执行元件的速度。
3. 控制原理：液压同步阀采用比例控制的方式来实现速度的同步。
主阀通过调整电磁阀的开启时间和开启程度，改变从阀中液压流体的流通速度，从而控制执行元件的速度。
4. 反馈控制：为了保证液压执行元件的同步性，液压同步阀通常还会配备反馈传感器。
反馈传感器可以实时监测液压执行元件的工作状态，并将信息反馈给主阀。
主阀通过对反馈信息的处理，可以及时调整液压系统的工作状态，从而实现速度的同步控制。
5. 应用：液压同步阀广泛应用于需要多个液压执行元件协同工作的系统中，例如升降机、铲车、注塑机等。
通过使用液压同步阀，可以确保系统中的多个执行元件按照预定的速度同步运动，提高系统的运行效率和稳定性。
基于PLC的液压同步系统的程序设计方法
基于PLC的液压同步系统的程序设计方法在液压系统中，经常要求系统能控制处理多个执行机构同步运行的问题。
下面以笔者为国内某热电厂所设计的由一台PLC和四个电液比例阀组成的系统为例，说明同步系统的组成及程序设计方法。
一、系统组成系统由PLC、电流比例阀、齿轮双齿条油缸及转动执行机构等部分组成。
由PLC控制四个电液比例阀分别驱动四个齿轮双齿条油缸，带动四个执行机构转动。
控制要求规定：四个执行机构转动时，其转动速度应同步，最终的转动位置角度应相同。
系统的PLC选用Koyo SZ-4型产品，其各种模块安装在机架内的不同槽位上，I/O点的地址定义号由该模块所在的槽位决定，八槽机架所安装的模块类型及其地址定义号如图1所示。
图1系统的开关量输入模块选用8ND1型和16ND1型24VDC模块，它们的地址号为1010 ~1077，共56点。
主要用来连接按钮输入信号和接收绝对式旋转编码器发生的编码信号。
开关量输出模块选用8TR1型24VDC模块，它的地址号为~010~Q017，主要用来连接各种指示灯。
模拟量输出模块的型号为2DA2，该D/A模块提供2路-10V~—+10V的输出电压。
Z-CTIF为高速计数模块，该模块用于接收增量式旋转编码器发来的高速脉冲。
比例阀选用的是4WRZ16型先导式电液比例换向阀，其电源形式为直流24V，电磁铁名义电流为800mA。
由PLC输出的-10V~+10V电压控制功率放大器输出-800mA~+800m A电流，输出电流的大小决定了电液比例阀阀口的开度。
系统选用Koyo TRD-NA360PW绝对式旋转编码器作为执行机构转动角度检测反馈元件。
当电液比例阀驱动齿轮双齿条油缸带动执行机构低速转动时，绝对式旋转编码器可将执行机构的转动位置角度实时反馈给PLC。
系统选用的增量式旋转编码器用于发出执行机构转动方向和转动角度大小的指令。
二、程序设计方法1、旋转编码器数据采集的编程方法图2为绝对式旋转编码器和增量式旋转编码器数据采集的部分程序。
彻底处理液压系统四缸同步的有效方法[精华]
![彻底处理液压系统四缸同步的有效方法[精华]](https://img.taocdn.com/s3/m/02db21c685254b35eefdc8d376eeaeaad1f316bd.png)
解决机械设计中四只油缸工作同步的有效方法
在机械行业液压系统设计中，长期以来，一套液压站油路控制四只相同油缸工作中的同步，是一项比较难以解决的难题。
本人在公司机械产品设计中，设计了一套液压站及油管布线图，在联接液压站阀块与机械上油缸的管路系统上新增采用了同步阀，终于解决了这一难题。
现提供液压站油路控制四只相同油缸工作中的同步，与大家交流，供参考。
1．在油管路上，设计增加了3只同步阀（见下图）。
同步阀规格的选用，视油管孔径及油管接头规格，可上网查找相应的同步阀。
2．在机械产品的油管路设计上，要用相同规格的无缝钢管，即使用油管内径相同的油管。
3．从液压站阀块出油口接头至同步阀1后，从同步阀1两出油口至同步阀2和同步阀3的进油口油管长度要相等，油管需弯曲时，控制弯曲半径相等。
4．从同步阀2和同步阀3的出油口至4只油缸的上腔进口的油管长度要相等，油管需弯曲时，控制弯曲半径相等。
5．从4只油缸的下腔出油口的油管至液压站阀块进油口的长度要相等，油管需弯曲时，控制弯曲半径相等。
6．同步阀在出厂之前，均已调试好，在按上述5点要求安装好后，即可进行调试，在调试时，一般同步阀不需调整，即可达到4只油缸同步的目的，如四只相同油缸工作中还有差异，则对同步阀进行微调，就可达到四只相同油缸工作同步的要求。
7．根据以上原理，可方便解决2只油缸、3只油缸……N只油缸工作的同步问题。
液压缸同步控制的方法
液压缸同步控制的方法液压缸同步控制是一种常用的液压系统控制方法，通过合理的设计和调节，可以实现多个液压缸的同步运动。
液压缸同步控制在工业生产中有着广泛的应用，可以提高生产效率和产品质量。
液压缸是液压系统中的重要执行元件，通过液压油的压力来产生线性运动。
液压缸同步控制是指在多个液压缸中同时施加相同的作用力或运动，使它们能够同步运动，达到协调工作的目的。
液压缸同步控制可以通过多种方式实现，下面将介绍几种常用的方法。
第一种方法是采用单一泵源驱动多个液压缸。
在这种方式下，所有的液压缸都连接在同一个液压泵上，通过共享一个泵源来实现同步运动。
这种方法的优点是结构简单，成本低廉，适用于工作负载相对较轻的场合。
然而，由于液压泵的输出流量有限，当液压缸数量增多时，每个液压缸的速度和力量会受到限制，无法满足高负载和高速运动的需求。
第二种方法是采用多泵源驱动多个液压缸。
在这种方式下，每个液压缸都连接在一个独立的液压泵上，通过各自的泵源来实现同步运动。
这种方法可以提供更大的输出流量和更高的工作压力，适用于高负载和高速运动的场合。
然而，每个液压缸都需要独立的泵源，系统结构复杂，成本较高。
第三种方法是采用液压伺服阀控制多个液压缸。
液压伺服阀是一种能够根据控制信号调节液压系统压力和流量的装置。
通过使用液压伺服阀，可以实现对多个液压缸的精确控制和同步运动。
这种方法的优点是控制精度高，响应速度快，并且可以实现复杂的运动轨迹。
不过，液压伺服阀的制造和调试相对复杂，成本较高。
除了上述的方法，还可以采用电子控制系统来实现液压缸的同步控制。
通过使用传感器和电子控制器，可以实时监测和调节液压缸的运动状态，并使其同步运动。
电子控制系统具有控制精度高、响应速度快和可编程性强的优点，可以实现复杂的运动控制。
然而，电子控制系统的成本较高，对于一些简单的应用场合可能不太适用。
总结起来，液压缸同步控制是一种重要的液压系统控制方法，可以实现多个液压缸的同步运动。
同步液压阀原理【附图】

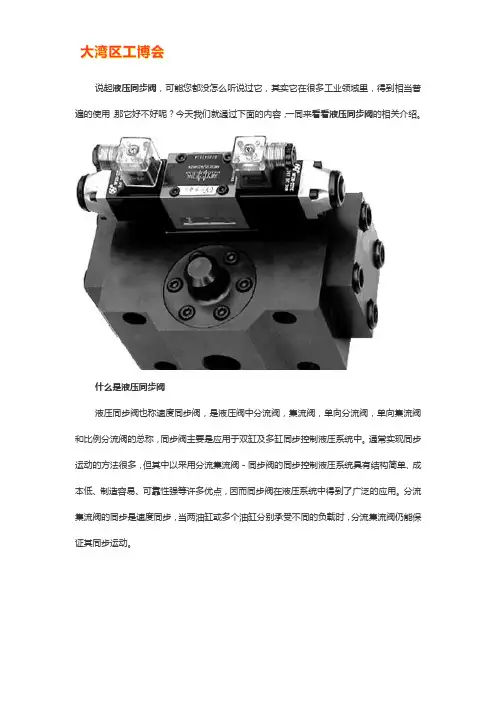

说起液压同步阀，可能您都没怎么听说过它，其实它在很多工业领域里，得到相当普遍的使用，那它好不好呢？今天我们就通过下面的内容，一同来看看液压同步阀的相关介绍。
什么是液压同步阀液压同步阀也称速度同步阀，是液压阀中分流阀，集流阀，单向分流阀，单向集流阀和比例分流阀的总称，同步阀主要是应用于双缸及多缸同步控制液压系统中。
通常实现同步运动的方法很多，但其中以采用分流集流阀－同步阀的同步控制液压系统具有结构简单、成本低、制造容易、可靠性强等许多优点，因而同步阀在液压系统中得到了广泛的应用。
分流集流阀的同步是速度同步，当两油缸或多个油缸分别承受不同的负载时，分流集流阀仍能保证其同步运动。
液压同步阀种类按调整方式分为：固定式分流集流阀，自调式分流集流阀，可调式分流集流阀，以及自调和可调式组合的组合调式式分流集流阀，以上系列液压阀可设计为小流量分流集流阀，其中固定式结构同步阀又可分为换向活塞式和勾头式两种结构。
该系列液压阀按流量分配方式还可分为：等流量式分流阀和比例流量式分流阀，并且常采用的比例是2:1，也可按要求的比例设计为小流量同步阀。
液压同步阀工作原理液压同步阀是由阀心d和阀体c组成的两个A型液压半桥以及两个分流可变节流液阻的牵连控制桥路，它是一个特殊的、综合性的液压桥路，可以表示为的液压桥路形式。
两液压缸的下腔分别由两个A型液压半桥牵连控制，两液压缸的上腔分别由两个分流可变节流液阻牵连控制A型液压半桥是由两个可变节流阻尼组成；B型液压半桥是由一个固定节流阻尼和一个可变节流阻尼组成；C型液压桥是由一个可变节流阻尼和一个固定节流阻尼组成，它们的压力和流量增益特性。
由可知，A型液压半桥的压力和流量增益最高，是B型和C型半桥的二倍，也就是说A型液压半桥的控制精度最高。
关于液压同步阀，我就介绍到这，希望对您有所帮助。
液压同步阀工作原理
液压同步阀工作原理
液压同步阀是一种广泛应用于液压系统中的控制元件，其主要功能是实现多个执行元件的同步运动。
液压同步阀的工作原理如下：
1. 油液流动调节：液压同步阀内部有多个油液通道，通过打开或关闭这些通道，可以实现对液压系统中油液的流动量进行调节。
通过合理调节液压同步阀内的通道，可以实现对多个执行元件的流量分配控制，从而实现同步运动。
2. 压力调节：液压同步阀内部还配有压力控制装置，可以通过调节压力阀的开度来控制液压系统中的压力。
当系统中某个执行元件的工作压力达到设定值时，压力阀会自动调节液压系统中的工作压力，确保各个执行元件在不同工作条件下的同步运动。
3. 信号传递：液压同步阀可以通过外部信号的输入，实现对多个执行元件的同步控制。
根据控制信号的不同，液压同步阀会相应地调节油液的流动和压力，从而使多个执行元件的运动保持同步。
综上所述，液压同步阀通过调节油液的流量和压力，并根据外部信号的输入来实现对多个执行元件的同步控制。
它在液压系统中扮演着关键的角色，能够确保液压系统中各个执行元件的同步运动，提高系统的工作效率和精度。
小负载双缸液压同步系统的设计与实现
ｔ ｖ ｌｒ ｕ ｅ ｔ ｅ ｓ ｓｅ ｔｋ ｗ — ｔｇ ｔｌ ｓ ｏ ｉ ｈ ｄ ａ ｌ ｙｉ ｄ ｒ ａ ｈ ｘ ｃ ｔ ｇ ａ ｅ ｃ ． Ｓ ｎ ｈ ｏ ｏ ｓ ｍｏ ｏ ｏ ａ ｉ ｇ ｗｉ ｅ ｅ ａ ｒ ｅ ｏ ｔ ， ｈ ｙ ｔ ｍ ａ ｅ ｔ ｏ ｓ ｅ ｅ ｅ ｃ ｐ ｃ ｙ ｒ ｕ ｉ ｃ ｌ ｅ ｓ ｔ ｅ ｅ ｅ ｕ ｉ ｇ ｎ ｙ ａ ａ ｃ ｎ ｎ ｙ ｃ ｒ ｎ ｕ ｔ ｒ ｃ ｍｐ ｒｎ ｔ ｓ ｖ ｒ ｌ ｈ
ｓ ｎ ｈ ｏ ｏ ｓ ｍｅ ｓ ｒ ｓ ｗｈ ｃ ｓ ｌｗ ｃ ｓ ａ ｄ ｈ ｇ ｒ ｃ ｓ ｎ ｉ ｏ ｋ Ｔ ｅ ｈ ｄ ａ ｌ ｉ ｕ ｔ ｉ ｄ ｓｇ ｅ ｏ ｅ ｉ ｎ ｔ ｈ ｕ ｌｔ ｅ ｒ ｒ ｙ ｃ ｒ ｎ ｕ ａ ｕ ｅ ｉ ｈ ｉ ｏ ｏ ｔ ｎ ｉｈ ｐ ｅ ｉｉ ｓ ｔｏ ． ｈ ｙ ｒ ｕ ｉ ｃｒ ｉ ｓ ｅ ｉｎ ｄ ｔ ｌ ｏ ｃ ｃ ｍｉａ ｅ ｔ ｅ ｃ ｍｕ ａ ｉ ｅｒ ｖ ｏ ｗ ｉｈ ｅ ｍｅ ｆ ｍ ｙ ｃ ｒ ｎ ｕ ｔ ｒ ｃｒ ｕ ｔ Ｔ ｅ ｓ ｓｅ ｗｈ ｃ ａ ｅ ｎ ｉ ｓａｌ ｄ ａ ｄ ｔｓｅ ａ ｅ ｈ ｅ ｕ ｒ ｍｅ ｔ ｏ ｈ ｙ ｒ ｕ ｉ ｈｃ ｏ ｒ ｏ ｓ ｎ ｈ ｏ ｏ ｓ ｍｏｏ ｉ ｉ ｃ ． ｈ ｙ ｔｍ ｉｈ ｈ ｓ ｂ ｅ ｎ ｔ ｌ ｎ ｅ ｔｄ ｃ ｎ ｍｅ ｔ ｔ ｅ ｒ ｑ ｉ ｅ ｅ ｎ ｓ ｆｔ ｅ ｈ ｄ ａ ｌ ｃ
结构如图 ｌ 所示 。 由工 作 台 ｌ 底座 ２ 导轨 ３ 双级 缸 它 、 、 、
４和安装 槽 ５组成 。 机构 主要 实现 工作 台在较 短 时间 该 内平稳 的开 启 和关 闭。
１ 系 统 工 作 原 理
１１ 主 要参数 ． （） １ 液压泵 站 。
两个液压缸的同步回路
两个液压缸的同步回路
液压缸是一种常见的液压元件，广泛应用于各种机械设备中。
如
果需要实现两个液压缸的同步工作，可以采用同步回路来实现。
本文
将介绍两个液压缸同步回路的原理和操作方法。
首先，同步回路的基本原理是通过调节油液流量来控制液压缸的
运动，从而保持两个液压缸的同步。
在同步回路中，通常会使用一个
供油阀来控制油液流向液压缸，并配合一个压力传感器来监测液压系
统的压力。
其次，为了实现两个液压缸的同步运动，需要确保液压系统中的
油液供应充足且压力稳定。
可以通过增加油箱容量和设置压力调节阀
来实现这一点。
另外，为了减小液压系统的响应时间，通常会在系统
中加入一个快速供油回路，以提高液压系统的工作效率。
另外，为了保证同步回路的正常运行，还需要对液压系统进行一
些维护和保养。
定期检查液压油的清洁度和粘度，及时更换老化的密
封件和油封，以确保液压系统的正常运行。
此外，还需要定期检查液
压管路和接头的连接情况，防止泄漏和松动。
最后，需要注意的是，当液压系统出现故障或异常情况时，应及
时停机检修，并找到故障原因进行修复。
在操作液压系统时，应遵循
相关的操作规程和安全操作规范，确保工作人员的人身安全。
总而言之，两个液压缸的同步回路是一种实现液压系统同步工作
的重要方法。
通过调节油液流量和压力，可以实现液压缸的同步运动。
在使用过程中，需要注意维护保养和及时处理故障，以确保液压系统
的正常运行。
液压的同步技术探究
液压的同步技术探究液压同步技术是指在液压系统中保持多个执行元件运动的同步性的一种技术。
在很多工业应用中，同步运动对于保持高精度、高质量的操作非常关键。
液压同步技术可以实现多个执行元件的同步运动，从而提高生产效率和产品质量。
一、液压同步技术的原理液压同步技术的原理是通过合理设计液压系统，控制液压油的流量和压力来实现多个执行元件的同步运动。
液压同步技术的主要原理包括以下几个方面：1. 流量同步控制：通过调节液压系统中油液的流量和流速，实现多个执行元件的同步运动。
可以通过设计合理的流量分配器，控制油液的流向和分配，使得多个执行元件获取相同的油液流量，从而实现同步运动。
二、液压同步技术的应用液压同步技术在工业应用中有着广泛的应用，主要包括以下几个方面：1. 金属加工机械：在很多金属加工机械中，需要实现多个执行元件的同步运动，以保证加工精度和产品质量。
液压同步技术可以用于实现多轴数控机床、剪板机、冲床等设备的同步运动。
2. 起重机械：在起重机械中，液压同步技术可以用于实现多个起升系统的同步运动，保证货物的平稳升降。
液压同步技术可以提高起重机械的准确性和安全性。
4. 自动化生产线：在自动化生产线中，液压同步技术可以用于实现多个工作站的同步运动，保证生产线的高效运转。
液压同步技术可以提高自动化生产线的生产效率和产品质量。
三、液压同步技术的优势和挑战液压同步技术具有以下几个优势：1. 精度高：液压同步技术可以实现高精度的同步运动，保证产品工艺的精度和一致性。
2. 负载能力大：液压系统具有较大的负载能力，可以满足工业应用中大负载的同步运动需求。
3. 可靠性高：液压系统具有较高的可靠性和稳定性，能够长期稳定工作。
液压同步技术也面临一些挑战：1. 控制复杂：液压同步技术需要复杂的控制系统来实现多个执行元件的同步运动，需要控制系统具有良好的反馈控制和实时控制能力。
2. 能源消耗大：液压系统需要消耗大量的能源来实现同步运动，对能源的消耗较大。
以图为例讲述五种常见的液压同步系统
以图为例讲述五种常见的液压同步系统笔者结合自己多年的工作经验，总结了一些常见的同步系统，如大家共勉：1、等负载同步系统，参见图1，两油缸缸径、活塞径、行程相同，在运动的时候两油缸作用在同一芯棒上，靠负载的大致相同实现油缸的同步动作，虽然此种同步方式基本无需经济上的投入，但这是一种非常粗略的同步控制方式，甚至于可以认为这不是一个同步控制系统，对于任何有同步高精度要求的控制系统，这种设计方式均不能满足需求；图一：等负载同步系统2、调速阀同步系统，参见图2，两个油缸同步动作，实现接住穿孔后的毛管的功能，此系统回路采用两个高精调速阀可使液压缸单向同步，原理是分别调节两缸进油路上的调速阀，使两缸活塞移动速度同步，最终实现油缸同步。
其优点是造价低廉、系统维护简单，其缺点是各个调速阀很难相同流量，同步精度不高，不能用于要求精度较高的系统中，所以在实际的应用中误差比较大，不是一种高精同步系统。
且其最致命的缺点就是调速阀的的开口度一经调整完成后，就确定了油缸在生产过程中的运行速度，不能应用于需要不断调整油缸速度的系统中；图二：调速阀同步系统3、分流马达同步系统，参见图3，两个油缸同步动作用于芯棒台架的升降，该回路使用相同排量的液压马达作为等流量分流装置的同步回路。
这种同步回路通过溢流阀和单向阀实现油缸的泄油和补油，因此同步精度一般比较高，资料统计现阶段的技术水平已经可以保证在3%以内，且维护较简单，但是由于分流马达一般采用精度更高的柱塞马达，其成本较高，一次投资太大，一般一个32通径的此马达价格高达4万人民币以上；图三：分流马达同步系统4、比例同步系统，参见图4，两个油缸用于轧机机架更换过程中的整体推拉，为了防止机架在推拉过程中出现偏斜的情况，所以对同步的精度要求非常高，每个比例阀控制一个油缸，比例阀为高精度比例阀，油缸内内置位移传感器，此比例同步系统最大的优点就是控制精确，可以达到极精确控制油缸速度和同步精度的目的，实现使用中可以达到0.1%—0.3%之间，但是该液压系统设计复杂，同时比例同步系统需要电气控制系统的大力支持，越精确的同步精度对电气的控制要求越高，这就造成了日常维护的难度较高，控制系统的设计复杂，故障率也较高，同时，该同步系统造价高昂。
双吊点闸门液压启闭机同步系统概述
双吊点闸门液压启闭机同步系统概述摘要：双吊点闸门液压启闭机控制系统在水工闸门工程中应用十分广泛，而在其设计、制造、安装过程中，由于受工艺条件的限制，往往需要对同一控制对象进行控制，因此在液压启闭机同步回路的设计中需要对其进行详细的分析和阐述。
关键词：闸门双吊点液压启闭机；同步控制方案；同步回路1引言双吊点闸门液压启闭机采用同步回路控制，通过对两液压缸的行程控制实现同步。
目前，双吊点闸门液压启闭机主要采用双泵双回路调速控制方式，通过单泵、双泵之间的切换实现同步，但这种控制方式存在以下缺陷：①由于两个液压缸的行程存在一定的差值，导致在闸门落下时，两油缸的速度不一致，可能会发生活塞杆运动与闸门升降不同步的现象，从而影响闸门的运行安全。
②由于液压系统中存在压力和流量反馈信号，系统无法进行精确控制，使控制精度较低。
③当需要在两个不同位置起升相同高度时，两个液压缸不能完全同步运行。
因此，为了解决上述问题，本文提出了一种双缸同步控制方案，通过两个液压缸的同步控制，实现对双吊点闸门启闭机起升高度的自动控制，使其在满足闸门运行安全和满足闸门起升高度的要求下，尽量减少系统对液压油的压力和流量反馈信号，从而提高同步控制精度。
2同步控制系统2.1 开环同步控制回路2.1.1 通过刚性联接获得液压缸的同步回路对于开环同步回路，其输入压力由控制变量的调节和各缸活塞杆的刚性联接来保证，输出压力则由负载的大小来保证，即负载越大，则输入压力越高，输出压力也越高；负载越小，则输入压力越低，输出压力也越低。
若以其为输入信号时，则采用以下方式进行同步控制：当负载为恒速时，各缸活塞杆的位移都为零；当负载为变速时，各缸活塞杆的位移与负载大小成正比，即各缸活塞杆的位移均等于负载大小；当负载为恒速时，各缸活塞杆的位移与负载大小成正比。
对于液压启闭机来说，负载恒速运行时的同步精度优于变速运行。
当负载为恒速时，各缸活塞杆的位移都为零，故各缸活塞杆的位移相等，此时，通过调节变量泵的排量就可实现负载为恒速运行；当负载为变速时，各缸活塞杆的位移与负载大小成正比，故各缸活塞杆的位移都大于负载大小。
彻底解决液压系统四缸同步的有效方法
彻底解决液压系统四缸同步的有效方法液压系统的四缸同步是指液压系统中的多个缸体在同一时间内以相同的速度、位置和力量运动。
确保四缸同步对液压系统的性能和工作效率至关重要。
下面是一些有效的方法来彻底解决液压系统四缸同步的问题：1.使用电子控制技术：利用电子控制技术可以实现更精确的控制和监测多个缸体的运动，确保它们以相同的速度、位置和力量运动。
通过使用传感器和反馈装置，可以实时监测每个缸体的位置和速度，并对液压系统进行相应的调整。
2.定制设计和优化设计：对液压系统进行定制设计和优化设计，确保各个缸体具有相同的工作参数和特性。
这包括选择合适的缸体、活塞杆、密封件和阀门等液压元件，并进行适当的调整和优化，以保证四缸同步工作的稳定性和可靠性。
3.合理选择控制阀：控制阀对液压系统的四缸同步至关重要。
选择合适的控制阀，可以控制液压系统中的液压流量、压力和方向，并确保各个缸体以相同的速度、位置和力量运动。
根据实际应用需求，选择具有良好稳定性和可靠性的控制阀，并进行适当的操作和调整。
4.定期维护和检查：定期维护和检查液压系统是确保四缸同步的有效方法。
定期检查液压系统中的关键部件，如泵、阀门、密封件等，以确保它们处于良好的工作状态。
同时，定期更换或修复磨损或损坏的部件，以保持液压系统的正常运行。
5.进行系统调试和校准：进行系统调试和校准是确保液压系统四缸同步的重要步骤。
在初次安装或系统改装后，应进行系统调试和校准，以确保液压系统中各个缸体的运动参数和特性相匹配。
通过调整和校准液压系统的控制参数，可以实现四缸的同步运动。
总结起来，彻底解决液压系统四缸同步的有效方法包括使用电子控制技术、定制设计和优化设计、合理选择控制阀、定期维护和检查以及进行系统调试和校准。
通过综合应用这些方法，可以确保液压系统的四缸同步工作稳定、可靠和高效。
液压两油缸同步原理
液压两油缸同步原理液压两油缸同步原理是指通过液压系统使两个或多个油缸的速度、力或位置同步运动。
液压两油缸同步广泛应用于各种工业领域，如冶金、机械、军工等。
液压两油缸同步的原理主要包括液压传动、数模控制和反馈控制三个方面。
首先，液压传动是液压两油缸同步的基础。
液压传动通过液体的流动，将能量从能源传给执行机构，实现机械运动。
液压传动中最常用的元件是液压泵、液压缸和液压阀。
液压泵通过提供流体压力，将液体推到液压缸中，从而产生推力。
液压阀通过控制流体的进出，实现液压传动的开启和关闭。
其次，数模控制是液压两油缸同步的关键。
数模控制是指通过采集油缸位移或速度信号，并计算出油缸的差异，再通过控制阀来调节油缸的流量，以实现油缸的同步。
数模控制的流程如下：首先，通过位置传感器或速度传感器采集油缸的状态，将其转化为模拟电信号；然后，将模拟电信号转化为数字信号，并通过计算机进行计算；最后，通过控制阀的控制，调节油缸的流量。
最后，反馈控制是液压两油缸同步的调节手段。
反馈控制是指通过采集油缸运动状态的反馈信号，并将其与设定值进行对比，从而控制液压系统的稳定性和准确性。
在液压系统中，常用的反馈控制器有位置控制器、速度控制器和力控制器。
位置控制器通过比较实际位置与设定位置的差异来调节油缸的运动，以达到同步的目的。
速度控制器通过比较实际速度与设定速度的差异来调节油缸的进出口流量，以控制油缸的运动速度。
力控制器通过比较实际力与设定力的差异来调节油缸的负载，以实现油缸的力控制。
综上所述，液压两油缸同步原理主要包括液压传动、数模控制和反馈控制三个方面。
液压传动通过将能量从能源传给执行机构，实现机械运动。
数模控制通过采集油缸的位置或速度信号，并通过计算控制油缸的同步。
反馈控制通过采集油缸运动状态的反馈信号，并与设定值进行对比，调节液压系统的稳定性和准确性。
液压两油缸的同步原理在工业领域有着广泛的应用，可以提高生产效率和产品质量，降低能源消耗和设备故障率。
液压同步顶升系统原理
液压同步顶升系统原理嘿，朋友们！今天咱来聊聊液压同步顶升系统原理。
这玩意儿啊，就像是一群齐心协力的大力士，能把重物稳稳地举起来。
你看啊，液压同步顶升系统就像是一个超级团队。
液压泵就好比是这个团队的老大，源源不断地给大家提供动力，让大家有劲儿干活儿。
那些液压缸呢，就是一个个强壮的队员，听从老大的指挥，一起用力把东西顶起来。
想象一下，要是这些液压缸有的用力大，有的用力小，那岂不是乱套啦？所以啊，这里面就有个很关键的东西，叫做同步阀。
它就像是个公平的裁判，让每个液压缸都能使一样的力气，这样才能保证顶升得稳稳当当的。
再说说液压油，这可是整个系统的“血液”啊！它在管道里跑来跑去，把动力从液压泵传到液压缸。
要是这“血液”出了问题，那整个系统不就瘫痪啦？咱平时生活中也有类似的情况呀。
比如说大家一起抬桌子，要是有人使的劲儿不一样，桌子不就歪了嘛。
这液压同步顶升系统也是一样的道理，得让大家劲儿往一处使。
你知道吗，液压同步顶升系统在很多地方都大显身手呢！比如在建筑工地上，要把大型的构件顶升到位，没有它可不行。
还有在桥梁维修的时候，它能把桥梁稳稳地顶起来，方便工人进行维修。
这可真是个了不起的发明啊！它就像是一个默默无闻的英雄，在背后为我们的生活提供着便利。
虽然我们平时可能不太注意到它，但它却一直在那里发挥着重要的作用。
而且啊，这个液压同步顶升系统还特别可靠。
只要你好好维护它，它就能一直为你效力。
就像一个忠诚的朋友，只要你对它好，它就绝对不会掉链子。
你说神奇不神奇？这么一个看似简单的系统，里面却蕴含着这么多的奥秘和智慧。
咱不得不佩服那些发明它的人，真是太有才了！所以啊，朋友们，下次再看到那些大型机械在工作的时候，不妨想想里面是不是有液压同步顶升系统在默默地工作呢。
它可是为我们的生活做出了很大的贡献呢！。
液压缸同步回路原理
液压缸同步回路原理
液压缸同步回路是一种用于控制多个液压缸同时运动的系统。
其原理是通过将多个液压缸连接在同一个液压回路中，使它们受到相同的压力和流量控制，从而实现同步运动。
液压缸同步回路通常包括以下组成部分：
1. 液压源：提供压力和流量的液压泵或液压发生器。
2. 液压阀：控制液压流量和压力的阀门，包括流量阀、压力阀、方向阀等。
3. 液压缸：转换液压能为机械能的执行元件。
4. 传感器：用于监测液压缸位置、速度和力等参数的传感器，包括位移传感器、速度传感器、压力传感器等。
液压缸同步回路的控制原理是通过液压阀控制液压流量和压力，使多个液压缸受到相同的控制信号，从而实现同步运动。
当液压泵提供压力和流量时，液压阀根据控制信号调节液压流量和压力，使多个液压缸受到相同的作用力，从而实现同步运动。
传感器监测液压缸的运动状态，将反馈信号送回控制系统，以实现闭环控制。
液压缸同步回路广泛应用于各种工业机械、冶金设备、船舶装备等领域，可以有效提高工作效率和生产质量。
液压同步提升系统组成
液压同步提升系统组成液压同步提升系统的核心是一套液压提升设备。
它主要由柔性钢绞线或刚性支架承重系统、电液比例液压控制系统、计算机实时控制系统及传感器检测系统组成，如图2-1所示。
被提升结构件的水平度、液压提升油缸的位置、系统压力及温度等参数，通过相应的高差、位置和压力传感器转换为电信号输入到电气控制系统，并经计算机和控制器处理、判断，发出相应的控制命令或一定的控制信号，以满足提升过程的精度和可靠性要求，最终完成给定的提升任务。
图2-1 液压同步提升系统的组成根据液压同步提升系统的结构及功能，可以看出它主要由承重系统、传感检测系统、电液比例液压控制和电气控制系统组成。
根据被提升对象的不同，承重系统又分为柔性钢绞线承重系统和刚性支架承重系统。
采用不同的承重系统其液压提升油缸的结构不同，但其提升原理是一致的。
故在以下的提升系统分析中，只就采用柔性钢绞线的承重系统进行分析，其结论也适用于刚性支架承重系统。
一、承载系统由于提升结构具有大吨位、超高空的施工要求，就使得承重系统不但要有足够大的承载能力，而且要有足够长的承重索具。
为此，采用抗拉强度大、单根制作长度较长的柔性钢绞线作为承重索具；采用承载能力大、自重轻、结构紧凑的液压提升器作为提升机具。
这样承重系统可按一定的方式组合使用钢绞线和提升器集群，可使得承重系统的提升重量及高度不受限制。
1）提升机具液压提升器的结构如图2-2所示。
它是由提升主油缸4和位于两端的锚具3和5构成。
锚具3和5因提升器直立放置，分别简称为上锚具和下锚具。
当提升器倒立放置时，上锚具和下锚具与现在所指锚具的位置正好相反。
锚具由楔形夹具和一个控制夹具动作的锚具油缸组成。
它们通过楔形夹具的单向自锁作用夹紧钢绞线，而松开锚具则要通过提升主油缸和锚具油缸的配合才能打开。
承重系统提升力是通过提升器主油缸大腔进油产生的。
工作时，钢绞线穿过上锚、活塞杆空心部分和下锚，通过锚具的切换和主油缸的伸缩来完成提升动作。
液压同步 偏载
液压同步偏载
液压同步偏载是液压系统中的一个常见问题，通常发生在多缸液压系统中。
当系统中的各个液压缸由于各种原因（如负载不均、摩擦力差异、泄漏等）产生速度差异时，就会发生偏载现象。
偏载会导致液压系统的不稳定，影响系统的正常运行。
为了解决这个问题，可以采取以下措施：
1. 优化设计：在设计阶段充分考虑各种因素，如负载分配、摩擦力、泄漏等，以确保液压缸的同步性能。
2. 选用高精度元件：选择高精度、低摩擦的液压元件，如高质量的密封圈、低阻力的油管等，以减小摩擦力和泄漏对同步性能的影响。
3. 增加调速阀：在每个液压缸的进油路上安装调速阀，通过调节流量来控制每个液压缸的速度。
4. 使用比例阀：比例阀可以根据输入信号的大小来控制输出流量的大小，从而实现液压缸的同步控制。
5. 引入补偿机制：在液压系统中引入补偿机制，如采用流量补偿、压力补偿等方式，以减小由于负载不均、泄漏等因素对同步性能的影响。
以上信息仅供参考，如有疑问，建议咨询专业人士获取解答。
