酚醛树脂的认识
酚醛树脂简介演示
04
在聚合反应阶段，低分 子量酚醛树脂发生聚合 ，生成高分子量酚醛树 脂。
酚醛树脂的制备方法
热固性酚醛树脂的制备方法可以分为一步法和两步法。
一步法是将酚类和醛类化合物在酸性催化剂存在下加热反应，直接得到热固性酚醛 树脂。
两步法是先在酸性催化剂存在下，将酚类和醛类化合物进行加成反应，得到低分子 量酚醛树脂，然后再加热进行聚合反应，得到热固性酚醛树脂。
酚醛树脂在绝缘材料中的应用
酚醛树脂具有良好的介电性能和耐热 性，是制备绝缘材料的重要原料。它 可以用于生产绝缘漆、浸渍漆、层压 制品和云母制品等。
在电线电缆、电机电器、变压器等领 域，酚醛树脂绝缘材料发挥着重要的 作用，保障了电器设备的正常运行和 安全性能。
酚醛树脂在粘合剂与涂料中的应用
酚醛树脂具有较好的粘附性和耐久性，可以作为粘合剂和 涂料的基料。在粘合剂方面，酚醛树脂主要用于木材、皮 革、金属等材料的粘结。
酚醛树脂简介演示
汇报人： 2024-01-10
目录
• 酚醛树脂的概述 • 酚醛树脂的合成与制备 • 酚醛树脂的性能特点 • 酚醛树脂的应用领域 • 酚醛树脂的发展趋势与挑战
01
酚醛树脂的概述
定义与性质
定义
酚醛树脂是由酚类和醛类化合物 通过聚合反应形成的合成树脂。
性质
酚醛树脂具有较高的耐热性、耐 腐蚀性和电绝缘性，同时具有良 好的加工性能和力学性能。
历史与发展
历史
酚醛树脂最早由美国人于1909年发 明，经过一个世纪的发展，其性能和 应用领域不断拓展。
发展
随着环保意识的提高和新型复合材料 的出现，酚醛树脂在高性能复合材料 、电子封装材料、航空航天等领域的 应用越来越广泛。
分类与应用
酚醛树脂
一、酚醛树脂酚醛树脂是一种最经典的人工合成树脂，有近百年的使用史。
由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。
因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。
酚醛树脂是以酚类化合物、醛类化合物作原料，在催化剂作用下缩聚而成的高分子化合物，其中以苯酚和甲醛缩聚的酚醛树脂最为重要。
酚醛树脂大体分为热固型和热塑型两大类。
热固性树脂是由苯酚在碱性条件下与过量的甲醛发生反应合成；热塑性树脂是苯酚在酸性条件下与少量的甲醛反应合成。
影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度，酚醛摩尔比，催化剂的性质和反应介质的PH值。
热固性树脂具有活性官能团，在加热和酸的作用下都会固化。
这种自动反应确切解释了热固性树脂在储存过程中，粘度升高，凝胶速度加快的原因。
由于自动反应是热固性树脂内在的本性，温度平均每升高10℃反应速度就会加倍。
所以热固性树脂必须储存再低温条件下，才能尽量延长其保存期。
热塑性树脂需要加入固化剂才能交联。
对于热塑性树脂来说最常用的固化剂就是六次甲基四胺（俗称乌洛托品），已经交联固化的树脂含部分氮，氮来源于乌洛托品。
酚醛树脂从A阶段向B阶段和C阶段转化后形成三维网状结构成为固化。
线性树脂和甲阶分子量小的树脂都能溶熔，因此称此时的树脂为A阶段树脂。
当树脂硬化后，就到凝胶阶段即B阶段。
这个阶段树脂肿胀氮仍可以被溶剂溶解，这就到了C阶段。
随着工业的发展，对高性能材料提出了更高的要求，如较高的分解温度，较好的耐磨性能，足够的韧性和强度等。
由于酚醛树脂在结构上存在弱点：酚羟基和亚基易氧化，因此耐热性受到影响。
普通酚醛树脂在200℃以下能够长期稳定使用，但超过200℃便明显发生变化。
从300℃-360℃起进入热分解阶段，到600℃-900℃释放CO、C02、H2O、苯酚等物质。
文库最新发布：酚醛树脂
2.4 热塑性树脂
• 热塑性树脂是指具有线型或分枝型结构的 有机高分子化合物。
• 这一类树脂的特点是遇热软化或熔融而处 于可塑性状态，冷却后又变坚硬，而且这 一过程可以反复进行。
热塑性树脂
典型代表性热塑性树脂如聚烯烃、氟树 脂、聚酰胺、聚酯、聚碳酸酯、聚甲醛、 聚丙烯-丁二烯-苯乙烯、聚苯乙烯-丙烯腈 等。
热塑性树脂
这类塑料虽有许多优点，但仍有不少不 足之处，如强度、硬度、耐热性、尺寸精 度等较低，热膨胀系数较大，力学性能受 温度影响较大，蠕变、冷流、耐负荷变形 较大等。
热塑性树脂
用玻璃纤维增强热塑性树脂而制得的 热塑性玻璃纤维增强复合材料，不仅可使 上述缺点得到不同程度的改善，还可使某 些性能达到或超过热固性玻璃纤维增强复 合材料的水平，而且仍可以用一般注射方 法成型。纤维的含量通常在20%～40%。
三、酚醛树脂的性能特点
• 密度低，强度较高，具有很高的热强度。 • 价格低廉。 • 工艺性能好，有甲、乙、丙三个阶段，生
产的调节和控制较方便。 • 耐火焰性好。 • 有较好的电性能。
四、酚醛树脂的应用
• 电绝缘材料 • 制备复合材料 • 用于隔热，耐高温 • 制备发泡蜂窝材料 • 胶粘剂
火箭
• 运载火箭是由多级火箭组成的航天运输工 具，是星际间航行的唯一交通员。因为它 靠自身携带的燃料产生的喷气反作用力飞 行，而不是像气球要靠空气的浮力，飞机 要靠空气的升力飞行，有没有空气对它来 讲无所谓，没有空气时它受到的阻力小， 飞起来反而更“惬意”。所以，到没有空 气的宇宙空间去，非它莫属。
的耐热性、尺寸稳定性、抗蠕变、尺寸公 差小。
1、热固性酚醛树脂
原料：苯酚和甲醛 条件：甲醛过量
以碱为催化剂 特点：含有羟甲基结构，可自固化
酚醛树脂概述

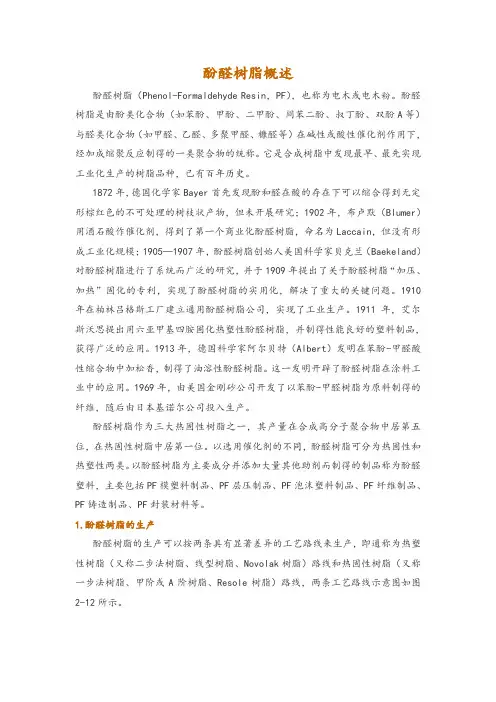

酚醛树脂概述酚醛树脂（Phenol-Formaldehyde Resin，PF），也称为电木或电木粉。
酚醛树脂是由酚类化合物（如苯酚、甲酚、二甲酚、间苯二酚、叔丁酚、双酚A等）与醛类化合物（如甲醛、乙醛、多聚甲醛、糠醛等）在碱性或酸性催化剂作用下，经加成缩聚反应制得的一类聚合物的统称。
它是合成树脂中发现最早、最先实现工业化生产的树脂品种，已有百年历史。
1872年，德国化学家Bayer首先发现酚和醛在酸的存在下可以缩合得到无定形棕红色的不可处理的树枝状产物，但未开展研究；1902年，布卢默（Blumer）用酒石酸作催化剂，得到了第一个商业化酚醛树脂，命名为Laccain，但没有形成工业化规模；1905—1907年，酚醛树脂创始人美国科学家贝克兰（Baekeland）对酚醛树脂进行了系统而广泛的研究，并于1909年提出了关于酚醛树脂“加压、加热”固化的专利，实现了酚醛树脂的实用化，解决了重大的关键问题。
1910年在柏林吕格斯工厂建立通用酚醛树脂公司，实现了工业生产。
1911年，艾尔斯沃思提出用六亚甲基四胺固化热塑性酚醛树脂，并制得性能良好的塑料制品，获得广泛的应用。
1913年，德国科学家阿尔贝特（Albert）发明在苯酚-甲醛酸性缩合物中加松香，制得了油溶性酚醛树脂。
这一发明开辟了酚醛树脂在涂料工业中的应用。
1969年，由美国金刚砂公司开发了以苯酚-甲醛树脂为原料制得的纤维，随后由日本基诺尔公司投入生产。
酚醛树脂作为三大热固性树脂之一，其产量在合成高分子聚合物中居第五位，在热固性树脂中居第一位。
以选用催化剂的不同，酚醛树脂可分为热固性和热塑性两类。
以酚醛树脂为主要成分并添加大量其他助剂而制得的制品称为酚醛塑料，主要包括PF模塑料制品、PF层压制品、PF泡沫塑料制品、PF纤维制品、PF铸造制品、PF封装材料等。
1.酚醛树脂的生产酚醛树脂的生产可以按两条具有显著差异的工艺路线来生产，即通称为热塑性树脂（又称二步法树脂、线型树脂、Novolak树脂）路线和热固性树脂（又称一步法树脂、甲阶或A阶树脂、Resole树脂）路线，两条工艺路线示意图如图2-12所示。
酚醛树脂 木质素基酚醛树脂
酚醛树脂木质素基酚醛树脂
酚醛树脂是一种热固性树脂，通常由酚和甲醛或其他醛类化合
物在酸性媒介中聚合而成。
它具有优异的耐热性、耐化学腐蚀性和
机械强度，因此被广泛应用于制造复合材料、胶黏剂、涂料和绝缘
材料等领域。
木质素基酚醛树脂是以木质素为原料制备的一种酚醛树脂。
木
质素是植物细胞壁的主要成分，其结构中含有丰富的酚羟基和甲醛基，因此可以与甲醛等醛类化合物发生反应，形成木质素基酚醛树脂。
这种树脂不仅具有一般酚醛树脂的优异性能，还具有木质素原
生材料的天然特性，如可再生、生物降解等优点。
从应用角度来看，酚醛树脂和木质素基酚醛树脂在建筑、汽车、航空航天、电子电器等领域有着广泛的应用。
比如，它们可以用作
粘合剂，制备高强度的复合材料，用于制造高温耐腐蚀的零部件等。
此外，由于木质素基酚醛树脂具有天然的木质素特性，因此在环保
材料领域也备受关注。
总的来说，酚醛树脂和木质素基酚醛树脂作为热固性树脂，在
工业生产和科学研究中发挥着重要作用，其优异的性能和广泛的应用前景使其成为材料领域的研究热点之一。
酚醛树脂
1.简介酚醛树脂（电木），是一种以酚类化合物与醛类化合物经缩聚而制得的一大类合成树脂。
其中苯酚-甲醛树脂是酚醛树脂中最典型和最重要的一种。
酚醛树脂在制备之初由于其优良的耐热性、绝缘性而被广泛应用与电器材料，这也是酚醛树脂俗称电木的由来。
酚醛树脂根据所采用原料反应官能度、酚与醛的摩尔比及合成反应催化剂的不同可分为热塑性酚醛树脂和热固性酚醛树脂两大类产品。
热塑性酚醛树脂在无固化剂促进下具有热可塑性，热固性不需要固化剂也具有自固化特性。
酚醛树脂通过合成时加入不同组分，可获得功能各异的改性酚醛树脂。
2.属性其他属性：耐酸性、耐水性、绝缘性、机械强度优异、易切割加工。
3.应用：酚醛泡沫是由酚醛树脂通过发泡而得到的一种泡沫塑料。
与早期占市场主导地位的聚苯乙烯泡沫、聚氯乙烯泡沫、聚氨酯泡沫等材料相比，在阻燃方面它具有特殊的优良性能。
其重量轻，刚性大，尺寸稳定性好，耐化学腐蚀，耐热性好，难燃，自熄，低烟雾，耐火焰穿透，遇火无洒落物，价格低廉，是电器、仪表、建筑、石油化工等行业较为理想的绝缘隔热保温材料。
4．产能情况：2002-2018年中国酚醛树脂产量变化趋势(单位：万吨，%)目前我国约有200多家酚醛树脂生产企业，年产能已达到130万吨，实际生产量约为100万吨。
国内酚醛树脂消费量为110万吨，已占到全球消费量的三分之一，我国已经成为酚醛树脂最大的生产商与消费者。
在国内生产酚醛树脂的诸多企业主要集中在华东地区，尤其是产量较大的厂家集中在江苏、浙江、福建、上海、山东五省市。
年产能靠前的有济南圣泉基团（年产能35万吨，公司拟再扩大高端酚醛树脂23万吨产能。
成为世界最大的酚醛树脂生产企业。
）、辽宁锦城化工（年产能6万吨）、河南邦德化工（年产能3万吨）、山东莱芜润达新材料（年产能3万吨）、新疆美克斯新材料（年产能3万吨）、大石桥市天源炉料化工有限公司（年产能1.5万吨）等。
由于技术的进步，酚醛树脂优良的性价比也使得酚醛树脂也从单纯作为生产酚醛塑料的原材料逐步被应用于诸多工业领域，比如汽车、建筑、铸造、涂料、冶金、电子领域对酚醛树脂的需求量就在逐年增大。
2402 酚醛树脂 平均分子量
酚醛树脂是一种重要的合成树脂，具有优异的机械性能和耐热性，在工业生产中有着广泛的应用。
其中，平均分子量是酚醛树脂的重要参数之一，对其性能和应用具有重要影响。
本文将从深度和广度两个方面对酚醛树脂的平均分子量进行全面评估，并据此撰写一篇有价值的文章。
一、什么是酚醛树脂？酚醛树脂是一类以酚和醛类化合物为主要原料合成的树脂，具有优异的绝缘性能、机械性能和耐热性，是一种重要的合成树脂。
它在建筑材料、电子电器、汽车制造等领域有着广泛的应用。
二、平均分子量对酚醛树脂的影响1. 机械性能：酚醛树脂的平均分子量对其机械性能有着重要影响。
一般来说，平均分子量越高，酚醛树脂的强度和硬度就越高，但同时可能会降低其韧性。
2. 加工性能：平均分子量也会影响酚醛树脂的加工性能，高分子量的酚醛树脂通常具有较高的熔点和黏度，加工时需要更高的温度和压力。
3. 耐热性：平均分子量的提高通常会提高酚醛树脂的耐热性，使其能够在更高的温度下稳定工作。
4. 其他性能：平均分子量还可能影响酚醛树脂的绝缘性能、耐化学性能等其他方面的性能。
三、如何确定酚醛树脂的平均分子量确定酚醛树脂的平均分子量通常需要通过实验手段，常用的方法包括色谱法、凝胶渗透色谱法、粘度法等。
1. 色谱法：通过高效液相色谱法（HPLC）或气相色谱法（GC）对酚醛树脂进行分析，得到其分子量分布情况，从而推导出平均分子量。
2. 凝胶渗透色谱法：利用凝胶渗透色谱仪对酚醛树脂进行分析，根据其在凝胶柱上的流动情况推导出平均分子量。
3. 粘度法：通过测定酚醛树脂的溶液粘度来推导其平均分子量，这是一种简单粗暴的方法，但在工业生产中仍然有着一定的应用。
四、酚醛树脂平均分子量的应用和发展趋势1. 应用领域：酚醛树脂的平均分子量对其在不同领域中的应用有着重要影响。
比如在电子电器领域，需要高强度和高耐热性的酚醛树脂；在汽车制造领域，需要既有一定强度又具有一定韧性的酚醛树脂。
2. 发展趋势：随着科技的进步，人们对酚醛树脂性能的要求越来越高，对平均分子量的控制也越来越严格。
酚醛树脂功能特点工艺应用配方!
酚醛树脂功能特点工艺应用配方!酚醛树脂是一种常见的热固性树脂，具有广泛的功能和应用领域。
下面将从功能、特点、工艺、应用以及配方等方面进行详细介绍，并确保字数超过1200字。
一、功能：1.优异的耐热性：酚醛树脂具有出色的耐热性能，在高温下能保持稳定性，并且能够承受高温下的长期使用。
2.良好的电性能：酚醛树脂具有良好的电绝缘性能，能够在高电压和高频率下工作，并具有较低的介电常数和介电损耗。
3.优异的机械性能：酚醛树脂具有较高的硬度、强度和刚性，具有良好的耐磨性和耐冲击性，适用于制造各种耐磨、耐冲击的工程零件。
4.优秀的耐化学性能：酚醛树脂能够抵抗酸、碱等化学物质的侵蚀，不易受腐蚀。
二、特点：1.耐候性强：酚醛树脂具有较好的耐候性，能够长期抵御紫外线、湿度等外界环境对材料的影响，不易退色和老化。
2.高强度：酚醛树脂具有较高的强度，可以制造出具有较高承载能力的零件和产品。
3.耐磨性好：酚醛树脂具有优异的耐磨性能，可以制造出具有较长寿命的耐磨件。
4.抗裂纹性：酚醛树脂含有交联结构，在受力时不易产生裂纹，具有较好的抗裂纹性能。
三、工艺：1.配料：按照配方要求，将酚醛树脂粉末与其它填料、增韧剂等进行配比。
2.反应：将配料加入反应釜中，加热并搅拌反应，将树脂粉末与填料、增韧剂等进行反应交联。
3.压制成型：将反应得到的树脂糊液注入模具中，在高温高压条件下进行压制成型。
4.固化：在一定温度条件下，树脂糊液中的酚醛树脂与填料、增韧剂等进行交联固化。
四、应用：1.电子电器领域：酚醛树脂具有优良的电绝缘性能，广泛应用于电子电器产品中的绝缘零件、绝缘包装材料等。
2.机械领域：由于酚醛树脂具有较高的硬度和强度，能够制造出各种机械零件和磨具。
3.汽车制造：酚醛树脂由于其耐热性和优良的机械性能，被广泛应用于汽车制造中的发动机零部件、离合器片等。
4.化工领域：酚醛树脂能够抵抗酸碱和其他化学物质的侵蚀，被广泛应用于管道、储罐、阀门等化工设备中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.酚与醛经聚合制得的合成树脂统称，其中以苯酚-甲醛树脂最重要。
酚醛树脂有热塑性和热固性两类。
热塑性酚醛树脂（或称两步法酚醛树脂），为浅色至暗褐色脆性固体，溶于乙醇、丙酮等溶剂中，长期具有可溶可熔性，仅在六亚甲基四胺或聚甲醛等交联剂存在下，才固化(加热时可快速固化)。
主要用于制造压塑粉，也用于制造层压塑料、清漆和胶粘剂。
热固性酚醛树脂（或称一步法酚醛树脂），可根据需要制成固体、液体和乳液，都可在热或（和）酸作用下不用交联剂即可交联固化。
为指导树脂合成和成型加工，常将其固化过程分为A、B、C三个阶段。
具有可溶可熔性的预聚体称作A阶酚醛树脂;交联固化为不溶不熔的最终状态称C阶酚醛树脂；在溶剂中溶胀但又不完全溶解，受热软化但不熔化的中间状态称B阶酚醛树脂，热固性酚醛树脂存放过程中粘度逐渐增大，最后可变成不溶不熔的C阶树脂。
因此，其存放期一般不超过3～6个月。
热固性酚醛树脂可用于制造各种层压塑料、压塑粉、清漆、耐腐蚀塑料、胶粘剂和改性其他高聚物。
2.（1）Lee J. D.等制备出酚醛树脂基球形炭。
他们将苯酚和甲醛分散在以阿拉伯胶为分散剂的悬浮液中，利用六次甲基四胺为催化剂，搅拌加热使苯酚和
甲醛聚合得到球形酚醛树脂。
这种球形酚醛树脂经炭化后可以得到酚醛树脂基球形炭。
注：（将废旧酚醛泡沫作为原料之一填入，酚醛泡沫含量、悬浮剂种类、悬浮剂含量、炭化温度、活化时间这5个方面设计变量）
（2）刘朗、杨骏兵等在球形炭的基础上制备出球状活性炭，先将线型酚醛树脂、六次甲基四胺溶解在甲醇中并混合均匀，得到含有固化剂的线型酚醛树脂固态化合物。
将上述化合物破碎为1.25^-2.Smm的颗粒，作为成球的原料树脂。
将十二烷基硫酸钠和水一定比例加入高压釜中，搅拌均匀后将上述原料树脂加入。
匀速搅拌下升温，保持搅拌使高压釜自然冷却，得到酚醛树脂微球。
将所得到的酚醛树脂微球在氮气保持下升温炭化活化，得到粒径在2mm左右且分布均匀的酚醛树脂基球形活性炭。
（3）谢飞以苯酚和甲醛为原料，以盐酸为催化剂在1100C下回流1h，加入适量的氨水，维持恒温反应15min，得到了线型为主的原料树脂。
将上述原料树脂加热至熔融态加入到成球液中，在一定温度下搅拌，分散得到球形树脂。
经冷却、真空干燥后得到粒径分布在450-900wm的酚醛树脂微球。
将酚醛树脂微球炭化活化后即得到了酚醛树脂基球形活性炭。
（3）Chao Ye等人之后利用碳纳米管、线型酚醛树脂制得球形活性炭。
将六次甲基四服在乙醇中混合，并在80℃下除去乙醇得到固体混合物，将其破碎为不规则的颗粒。
将其颗粒分散在含分散剂的溶液中升温固化，然后冷却固液分离的得到了碳纳米管酚醛树脂基球形炭。
之后炭化活化得到了球形活性炭。
3化学气相沉积法是以金属粒子（如Fe、Co、Ni及其合金等）为催化剂（作用：），以笨、甲苯、二甲苯、甲烷等碳氢化合物为碳源，在700~1200°c温度范围内，在氢气（作用：）气氛中沉积而获得碳纳米管。
气相生长法主要包括基体法、喷淋法以及气相流动催化法。
基体法指在陶瓷或石墨基体上散布纳米催化剂颗粒，高温下通入烃类气体，热解后析出碳纳米管。
喷淋法是将催化剂混于苯或者甲苯等液态有机物中，在外力的作用下，将含有催化剂的混合溶液喷淋到高温反应炉中，制备出碳纳米管。
该方法可以实现催化剂的连续喷入，为大量制备碳纳米管提供了可能。
但是催化剂与烃类气体的比例难以优化，喷洒过程中催化剂颗粒分布不均勾，而且很难以纳米级形态存在，因此所得产物中碳纳米管所占比例不是太大，常常伴有一定量的碳黑生成。
气相流动催化法是将含有金属催化剂前驱体的金属有机物（如二茂铁）溶解在碳氢化合物（如苯、甲苯、二甲苯、正己烷等）中，然后将混合溶液注入反应管中，在氢气气氛下分解成碳，此时金属有机物被还原成金属单质，形成催化剂粒子，并以催化剂粒子为核心生长碳纳米管。
该方法所制得的碳纳米管直径较小，分布比较宽，可以大规模生产，生产效率比较高，容易实现工业化。
碳纳米管的CVD法制备通常需要有适当的催化剂才能进行。
催化剂的产生方法可以分成两种:一是预先在合适的载体表面负载催化剂的固定催化剂法,另一种是利用化学反应直接在反应区域由气相催化剂前驱物反应生成催化剂的浮动催化剂法。
化学气相沉积法制备碳纳米管的实验采用本实验室自制的装置。
该装置主要包括以下几部分:(一)加热炉,(二)温度控制系统,(三)气体流量控制系统,(四)反应室,(五)尾气处理。
设备装置示意图如图2一1。
反应室
我们采用高纯石英管做为反应室,用石英舟装载催化剂。
石英管长1400mm,内径70mm,石英舟长200mm,宽40mmo
尾气处理
使用一盛水的洗气瓶做为简易的尾气处理装置。
尾气在排入大气之前先流经洗气瓶,其作用是:一、在反应前可以用来进行检漏;二、反应时系统内与外界保持一个压力差,系统压力高于外界,阻止空气
进入反应室;三、可以滤去尾气带出的一些固态反应产物和副产物,
以免造成排气管阻塞。
碳纳米管的制备
在我们的实验中,原料气为价格低廉的乙炔,使用氢气作为还气体,氮气为保护气。
将催化剂均匀的铺在石英舟上,再将载有催化剂的石英舟推至石英管中部,橡皮管接好各端口,使气体处于畅通状态,通N2,检查气路无漏气后流量升至300ml/min用于排空石英管及整条气路上的空气,排气5min一10min后,电阻炉通电加热升温至500度,
开始通H2还原,H2流量50ml/min,调整N2流量,使H2与N2比例为1:1,还原1小时后把温度升至750度,停止通H2,接着通反应气乙炔,流量30ml/min,使气体比例为C2H2:N2为1:9,反应30分钟后关乙炔,同时电阻炉断电降温,通从直至炉内温度降至室温后关闭。
理论计算表明,生成碳纳米管的催化剂颗粒存在一个临界值193],当催化剂颗粒的尺寸小于临界值时,才能生成碳纳米管,而在尺寸大
于临界值的催化剂颗粒上是不会形成碳纳米管的。
因此,催化剂纳米颗粒的有效分散是合成碳纳米管的关键因素之一。
