1500V直流开关柜安装作业指导书
1适用范围、特点
本作业指导书只适用于股份有限公司生产的1500V直流开关柜、负极柜和有限公司生产的整流器柜的安装。
盘柜安装在盘柜运输到变电设备房后进行,由设备安装组完成此项工作,在设备供方专业人员的督导下进行。
直流柜安装包括1500V直流柜、整流器柜、负极柜安装。1500V 直流柜、整流器柜、负极柜均为绝缘法安装,其他为非绝缘法安装。
供货商:
2适用标准、规范及工艺要求
2.1施工技术标准
2.2工艺要求
(1)盘、柜内设备的型号规格及盘、柜的安装位置应符合设计要求。
(2)盘柜内安装的元、器件完好无损、固定牢固。
(3)盘柜内安装的1500V直流断路器的型号、规格及安装位置符合设计要求,辅助开关及闭锁装置动作准确可靠,触头接头紧密,所有传动部位无卡阻现象,位置指示器与开关的实际位置相符。
(4)盘柜的安装方法与设计相符,1500V直流柜、整流器柜、负极柜为绝缘法安装。绝缘法安装的盘柜接好框架保护接地。同时对框架对地进行绝缘测试。
(5)盘柜与基础的连接固定牢靠,所有紧固件应防腐处理,盘柜内清洁无杂物。
(6)1500V直流开关柜手车推拉灵活、无卡阻、碰撞现象。接地触头接触紧密,接入时触头比主触头先接触,退出时接地触头后脱开,
主触头的动、静触头中心线一致,接触紧密,小车的互换性好。
(7)盘柜内母线与母线、母线与电气接线端子的螺栓紧密。
(8)盘柜面油漆完整、无锈蚀。标志牌、标志框齐全、清晰、正确。
(9)成列盘柜的垂直度、水平偏差、盘柜面偏差和盘柜间接缝的允许偏差符合下表:
3资源配置
3.1劳动力组织:如下表。
3.2施工机具准备:如下表。
4施工方法

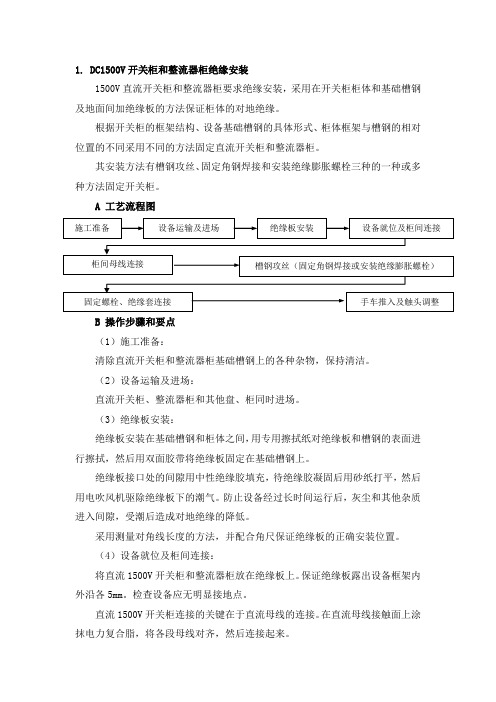

4.1直流柜安装(1500V直流柜、整流器柜、负极柜)施工流程图
4.2主要施工方法及步骤
⑴开箱检查:打开包装箱,揭掉塑料薄膜,观察开关柜外表是否有损伤、油漆脱落等现象;打开门,推出小车,察看柜内装置和小车是否有损坏的现象;根据装箱清单清点随机文件、附件、专用工具等是否齐全。
⑵对预埋件进行测量,订出开关柜的位置线。铺设绝缘垫,测量出锚固螺栓的位置,在地面上打孔安装绝缘膨胀螺栓(绝缘膨胀螺栓根据厂家到货规格型号打孔安装)。
⑶先安装端柜:在该柜安装位置处架好拔杆,挂好链条手扳葫芦,将该柜平移至拔杆旁,用链条手扳葫芦吊起后缓缓放下,固定在绝缘膨胀螺栓上,检查柜子的水平度和垂直度应符合要求。紧固时必须使用扭矩扳手拧紧螺栓,扭矩参见验标。
⑷用同样的方法安装邻柜,直至同列柜安装完毕,检查柜子安装的水平度和垂直度应符合要求。用螺栓进行柜间连接,使各柜子成一个整体。
⑸主母线连接:用连接板和螺栓连接柜间母线,在紧固母线排时必须使用带有单柄接头的扭矩扳手,依照厂家给定力矩值,若未给定力矩值,扭矩值参见下表。
钢制螺栓的紧固力矩值
⑹接地及回流母线连接:用连接块和螺栓连接回流母线排,;用连接块和的螺栓连接接地排,依照厂家给定力矩值,若未给定力矩值,扭矩值参见钢制螺栓的紧固力矩值。
⑺对直流开关柜安装进行自检后,技术人员填写设备安装技术记录。请监理工程师对直流开关柜的安装质量进行检查,质量符合要求,批准可以进行下一道工序的施工。
⑻预留孔洞在电缆敷设之后统一进行封堵。
⑼电气试验由试验组统一进行,并出具试验报告。
⑽填写分项工程质量评定表,请监理工程师对该分项工程的质量标准进行评定。
4.3质量控制要点
⑴盘柜开箱时注意按装箱单清点随机文件。
⑵盘柜安装时,在基础框架的上表面涂润滑脂,有利于开关柜的安装和对齐。
⑶盘柜在地面上固定时采用绝缘膨胀螺栓。
⑷成列柜安装前进行划线定位。
4.4安全控制要点
⑴进入施工现场必须戴安全帽。
⑵盘柜在平移过程中要注意人身安全和不要损伤设备。
⑶使用电动工具要有可靠的保护接地及接零措施。
5环保措施
⑴每次施工后清点和打扫施工现场,保持施工现场的整洁。
⑵每次施工的废料和施工垃圾等应带回驻地,并倒至指定的地点。
⑶施工中应尽量减少噪声。
⑷施工现场严禁随地大小便。
⑸地铁内施工严禁抽烟。
