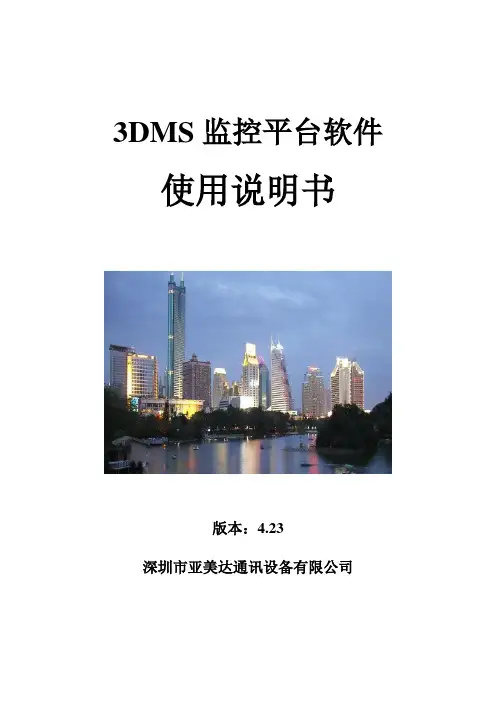

软件系统操作手册

3DMS监控平台软件使用说明书

版本：4.23

深圳市亚美达通讯设备有限公司

目录

1、系统登录 (3)

2、主界面 (4)

2.1标题栏 (4)

2.2菜单栏 (4)

2.3工具栏 (4)

2.4状态栏 (4)

2.5树形区 (4)

2.6地图区 (5)

2.7简明信息区 (6)

2.8报警区 (6)

3、监控站点界面 (7)

3.1组态图形 (7)

3.2数据列表 (8)

3.3单灯 (8)

3.4监控点资料 (9)

4、配电箱端的远程操作 (10)

4.1遥测数据 (11)

4.2设置自动开关灯时间 (11)

4.3手动开关灯 (12)

4.4校准时钟 (13)

4.5设置采集器参数 (13)

5、单灯监控 (14)

5.1报警信息 (14)

5.2监测数据 (14)

5.3单灯手动开关灯控制 (15)

5.4单灯配置管理 (15)

6、报表 (17)

6.1监控数据 (17)

6.2故障记录 (17)

6.3监控点数据 (18)

6.4操作记录 (18)

7、数据配置 (19)

7.1监控点管理 (19)

7.2设备管理 (19)

7.3监控项管理 (20)

7.4人员管理 (20)

7.5字典管理 (21)

7.6时间表管理 (21)

8、常见问题 (22)

1、系统登录

启动客户端软件（3DMS.exe），出现登录界面，输入正确的用户名和登录密码，点击登录按钮即可进入监控软件。

2、主界面

主界面采用Windows标准风格，分为：

2.1标题栏：上方第一行，包括软件名称、Windows标准缩放按钮。

2.2菜单栏：上方第二行，为软件功能的菜单。

2.3工具栏：上方第三行，软件常用功能的快捷方式图标。

2.4状态栏：最下方一行，显示服务器连接状态和登录用户信息。

2.5树形区：左侧，按层次显示所有监控站点，可在监控站点名称上单击右键弹出菜单，执行常用功能，亦可在监控站点名称上双击左

键，进入监控站点界面。

2.6地图区：采用网络矢量地图，显示监控中心及各个监控站点的地图位置信息。

2.7简明信息区：显示监控站点树形区所选择监控站点的简明监测数据，点击详细信息按钮可进入监控站点界面。

2.8报警区：集中显示所有监测报警信息。

3、监控站点界面

左键双击主界面树形区中的监控站点名称，或者点击简明信息区的详细信息按钮，可以进入监控站点界面。监控站点界面分为组态图形、数据列表、单灯、监控点资料四个部分，单灯操作的具体细节在后面章节有详细描述。

3.1组态图形：以组态图形方式显示监控站点的监测数据和状态。

3.2数据列表：以数据列表方式显示监控站点的监测数据和状态。

3.3单灯：当前监控站点的单灯监控界面，包括单灯的显示效果、报警信息、监测数据、手动控制、灯杆配置、自控时间表等。

3.4监控点资料：显示监控点静态数据和照片。

4、配电箱端的远程操作

配电箱端的远程操作包括遥测数据、设置自动开关灯时间表、手动开关灯、校准时钟、设置参数。可以从菜单的操作选项、工具图标栏、树形区监控站点名称上单击右键菜单进入此界面。左边为需要远程操作的监控站点，右上为远程操作的内容，右下为命令执行反馈。

选择待操作监控站点时，请点击左下角选择监控点按钮，弹出监控站点选择对话框，将左边需要操作的监控站点移动到右边并确定。

4.1遥测数据：远程遥测配电箱、电缆防盗的监测数据。选择待遥测的设备类型，然后点击遥测数据按钮即可。

4.2设置自动开关灯时间：远程设置配电箱中接触器吸合、断开的自动控制开关灯时间表。此命令操作是将已经编辑好并存储在数据库中的自控时间表下发至配电箱端采集器中。

4.3手动开关灯：远程手动开关灯，开关灯时必须设置延时时间，即手动控制到什么时候失效。

4.4校准时钟：远程校准采集器、集中器的时钟。

4.5设置采集器参数：设置采集器的各类物理型参数，采集器安装调试完后不用操作。

5、单灯监控

进入监控站点界面来进行单灯监控操作。

5.1报警信息：显示此监控站点的所有单灯报警信息。

5.2监测数据：显示监控点的所有灯杆数据，在列表中单击右键可弹出菜单，进行手动读取数据操作。

5.3单灯手动开关灯控制：远程控制单个、分组或者所有灯杆灯头的开关。

5.4单灯配置管理：分为单灯分组管理和单灯自控时间表管理。

A、分组配置管理：列表右键弹出菜单，包括添加、修改、删除灯杆信息，配置完成后必须将配置信息发送到终端，即执行设置设备参数和设置分组信息命令，安装调试完成后即可不用操作。

B、单灯自控时间表管理：配置完成后必须将时间表下发至终端。

6、报表

报表分为监控数据、故障记录、监控点资料和操作记录。

6.1监控数据：为配电箱端历史数据，记录间隔为30分钟。

6.2故障记录：所有报警数据、报警恢复数据和状态变化记录。

6.3监控点数据：配置监控点时输入的静态信息。

6.4操作记录：手动执行命令的历史记录。

7、数据配置

从菜单栏的配置选项进入数据配置，配置完成后请执行更新配置。

7.1监控点管理：进行监控站点的配置管理，可添加、修改、删除。

7.2设备管理：进行现场设备的配置管理，可添加、修改、删除。
