球机操作手册
球机说明书-20120612
红外智能球型一体化摄像机Camera lntegrared speed dome安装和使用手册在使用智能球型一体化摄像机之前,敬请您仔细阅读本使用手册一：用户须知非常感谢您购买使用本公司系列产品！根据本公司保修说明，在保修期内，产品在正常使用情况下所发生的故障，由本公司对产品进行免费维修或更换备件。
用户未经本公司同意不要自行拆卸修理。
在保修期内，除机壳、支架及其它外接电线维修更换外，其它机件如有损坏或发生故障，经本公司技术人员证实为正常使用情况下发生的，本公司将提供免费修理及更换器件。
以下情况不能提供免费维修：1、未经本公司许可，自行拆修和改装引起本设备故障和损坏；2、因客户运输途中，或人工搬卸而损坏；3、未按产品用户手册要求使用、维护、保养而造成的损坏，如坠落、挤压、进水、受潮、腐蚀及其他人为原因而造成的损坏；4、因非产品所适用的工作环境下或超负荷工作而导致故障；因产品使用过程中产生表面破损；5、自然灾害等导致的故障和损坏。
特别提醒：为实现本公司产品的全部功能，在系统中使用第三方产品前，必须进行兼容性测试。
二、产品特点：✧9寸球体美观大方，外罩整体随球机旋转使红外光线完全不被球罩遮挡，下球为独立体整体俯仰转动可完全避免反光现象，设置球机的波特率和地址码不需要打开球体在上罩下方有一块扣板可以轻松打开设置完后可以轻松扣上。
✧吊座与机身、下球与机身之间轴承连接，使球机运转更平稳、使用寿命也更长。
✧采用进口皮带传动，运转更平稳更可靠且无噪声。
✧采用进口步进电机，水平转速40°/ 秒。
✧采用台湾大功率12颗2W点阵红外灯，采用多种角度照射使得红外灯更均匀，实际有效距离达到120米。
✧不同角度的红外灯根据镜头变倍导致可视角度的变化分阶段打开或关闭，使红外灯照射角度与镜头的可视角度基本一致，有效解决普通变倍红外机由于小角度大功率红外灯在镜头可视角度大的时候开启出现的“手电”现象，并且使照射角度与当前摄像机可视角度不同的红外灯产生阶段性休息，使红外灯控制板的工作电流降低，元器件发热量与暗电流得到有效控制，大大改善了一体化摄像机的工作环境，真正意义的提高整机使用寿命与稳定性。

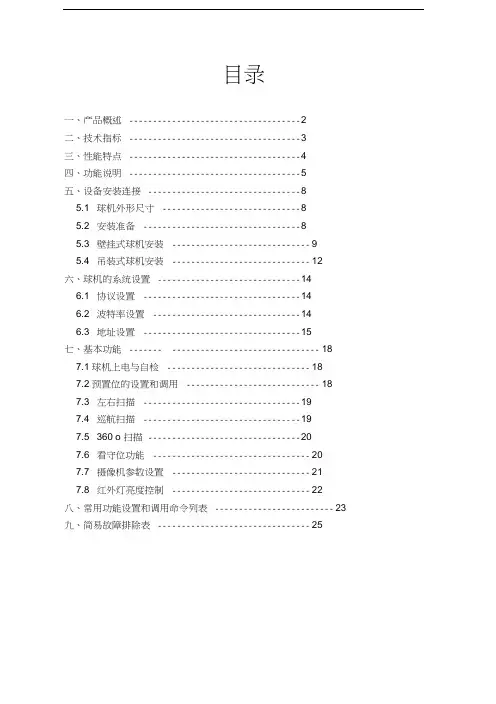

景阳红外球机说明书
目录一、产品概述------------------------------------ 2二、技术指标------------------------------------ 3三、性能特点------------------------------------ 4四、功能说明------------------------------------ 5五、设备安装连接-------------------------------- 85.1 球机外形尺寸----------------------------- 85.2 安装准备--------------------------------- 85.3 壁挂式球机安装----------------------------- 95.4 吊装式球机安装----------------------------- 12六、球机的系统设置------------------------------ 146.1 协议设置--------------------------------- 146.2 波特率设置------------------------------- 146.3 地址设置--------------------------------- 15七、基本功能------- ------------------------------- 187.1 球机上电与自检------------------------------ 187.2 预置位的设置和调用---------------------------- 187.3 左右扫描--------------------------------- 197.4 巡航扫描--------------------------------- 197.5 360 o 扫描-------------------------------- 207.6 看守位功能--------------------------------- 207.7 摄像机参数设置----------------------------- 217.8 红外灯亮度控制----------------------------- 22八、常用功能设置和调用命令列表------------------------- 23九、简易故障排除表-------------------------------- 25安全注意事项1. 运输及保管过程中要防止重压、剧烈振动和水浸泡等对产品造成的损坏。
智能球机使用手册
本产品的制造号码标示于底盖上和背盖上。
请在下面空白出填上本机的制造号码，并将此说明书妥加保存，以便需要时查核。
型号： —————————制造号码：—————————增强型智能化球机目录一、注意事项 (1)二、功能介绍 (2)三、球机设定 (5)四、安装步骤 (9)五、技术参数 (13)六、常见故障分析 (14)右，而非空载电压为１５Ｖ；否则，球机可能工作不正常。
3．球机内部为精密光学及电子器件，在运输保管及安装过程中要防止重压、剧烈震动等不正确的操作方法，否则可能对产品造成损坏。
4．请不要自行拆卸球机内部器件，以免影响使用，里面没有用户自行维修的零件。
5．使用中必须遵守各项电气安全标准，配用本机自带的专用电源。
RS-485及视频信号在传输过程中应与高压设备或电缆保持足够的距离，必要时还要做好防雷击、防浪涌等防护措施。
6．本机为室内安装使用，避免球机淋雨、受潮等。
在潮湿的地方请不要使用。
如果安装在室外，则必须使用密封防护罩，绝对禁止露天单独使用。
7．不要在超出限定的温度、湿度或电源规格的状态下使用本产品。
8．不管智能化高速球型摄像机电源是否接通，不要将摄像机瞄准太阳或极光亮的物体，不要将摄像机长时间瞄准或监视光亮的静止物体。
9．不要用强烈的或磨损性洗涤剂清洗智能化高速球型摄像机主体。
清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。
10．应小心使用智能化高速球型摄像机，应避免受撞或震动。
若使用不当，将受损害。
11．安装智能化高速球型摄像机时，请安装于具有足够承受力的位置。
12．镜头上如果粘有尘灰，请使用专用镜头纸。
a.内置解码器，集成多种协议，最多可集成16种通讯协议，通讯波特率可调，通过球机内部的简单拨码，即可与国内外主要系统兼容，通用性极强。
b.RS485串行控制；球机地址0～511。
2.集成全方位云台a. 水平360º无限位连续旋转，其转动速度从0.5～240rad/s连续调整；垂直方向转动范围0～90º，转速达60rad/s。

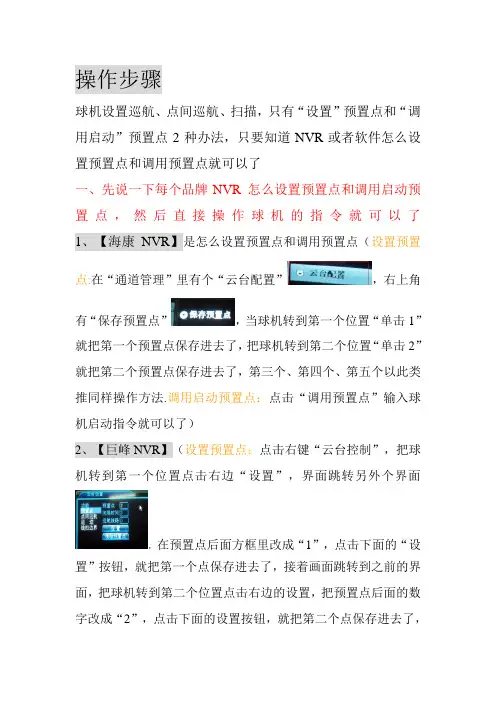

球机常用功能操作步骤
操作步骤球机设置巡航、点间巡航、扫描，只有“设置”预置点和“调用启动”预置点2种办法，只要知道NVR或者软件怎么设置预置点和调用预置点就可以了一、先说一下每个品牌NVR 怎么设置预置点和调用启动预置点，然后直接操作球机的指令就可以了1、【海康NVR】是怎么设置预置点和调用预置点（设置预置点:在“通道管理”里有个“云台配置”，右上角有“保存预置点”，当球机转到第一个位置“单击1”就把第一个预置点保存进去了，把球机转到第二个位置“单击2”就把第二个预置点保存进去了，第三个、第四个、第五个以此类推同样操作方法.调用启动预置点：点击“调用预置点”输入球机启动指令就可以了）2、【巨峰NVR】（设置预置点：点击右键“云台控制”，把球机转到第一个位置点击右边“设置”，界面跳转另外个界面，在预置点后面方框里改成“1”，点击下面的“设置”按钮，就把第一个点保存进去了，接着画面跳转到之前的界面，把球机转到第二个位置点击右边的设置，把预置点后面的数字改成“2”，点击下面的设置按钮，就把第二个点保存进去了，第三个、第四个、第五个以此类推同一操作方法。
调用启动预置点：点击左下角“页面切换”按钮，在“值”后面的方框里输入球机启动指令，单击旁边的预置点按钮就可以启动了)3、【大华NVR】（设置预置点：点击右键“云台控制”，在点击右边一个向右的按钮，然后在点击右下角齿轮按钮，此时画面变成，点击左边上下左右控制按钮，把球机转到第一个位置，把预置点后面改成“1”，然后点击“设置”这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点后面改成“2”，单击“设置”这样就把第二个点保存进去了，第三、第四、第五个预置点以此类推同样操作方法，设置好预置点后就是启动预置点。
调用启动预置点：把“值”后面的数字改成球机启动指令，单击下方的“预置点”按钮就可以了启动了4、【中维NVR】（设置预置点：右键“系统设置”，点击“云台设置”，点击相应通道的“设置”，单击“预置点”，然后把球机转到第一个位置，在预置点后面方框里改成“1”数字，点击“添加”按钮，这样就把第一个预置点保存进去了，把球机转到第二个位置，把预置点改成“2”点击“添加”就把第二个预置点保存进去了，第三、第四、第五个以此类推同样操作方法，中维NVR需要单独添加“启动预置点”，这样才可以启动，在预置点后面的按钮输入球机启动命令值，然后点“添加”这样就操作完成了。
海康威视5寸模拟智能球机操作手册V3.1.0
如太阳、白炽灯等，否则会造成球机内部
摄像机的损坏。 适用于室内的球机，请不要暴露安装在可能淋到雨或非常潮湿的地方。 避免将设备安装在阳光直射点、加热器、暖气等热源附近，或者通风不良的地方，
第 3 章 系统功能操作.................................................................................................................... 14 3.1 操作方式 ................................................................................................................................ 14 3.2 基本功能操作 ........................................................................................................................ 14 3.3 特殊预置点功能操作 ............................................................................................................ 15 3.4 主要功能操作 ........................................................................................................................ 16 3.4.1 管理预置点................................................................................................................... 16 3.4.2 设置巡航扫描 ............................................................................................................... 17 3.4.3 设置定时任务 ............................................................................................................... 19 3.4.4 设置花样扫描 ............................................................................................................... 20 3.4.5 设置隐私屏蔽 ............................................................................................................... 22 3.4.6 区域管理....................................................................................................................... 23 3.4.7 三维智能定位功能 ....................................................................................................... 24 3.4.8 智能参数设置 ............................................................................................................... 24

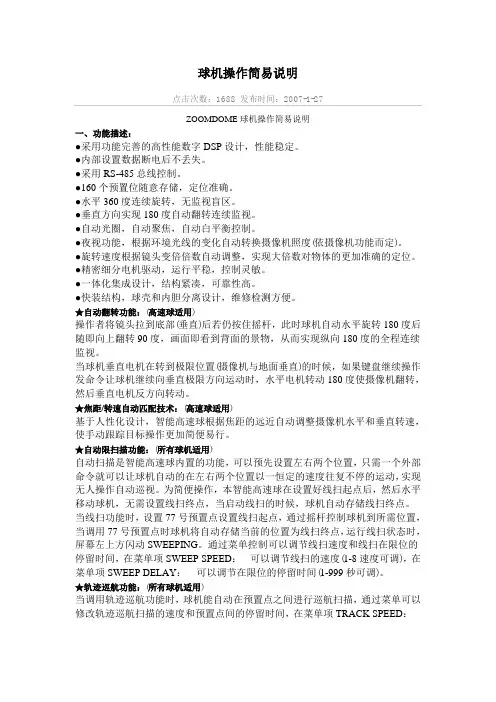

球机操作简易说明
球机操作简易说明点击次数：1688 发布时间：2007-1-27ZOOMDOME球机操作简易说明一、功能描述：●采用功能完善的高性能数字DSP设计，性能稳定。
●内部设置数据断电后不丢失。
●采用RS-485总线控制。
●160个预置位随意存储，定位准确。
●水平360度连续旋转，无监视盲区。
●垂直方向实现180度自动翻转连续监视。
●自动光圈，自动聚焦，自动白平衡控制。
●夜视功能，根据环境光线的变化自动转换摄像机照度(依摄像机功能而定)。
●旋转速度根据镜头变倍倍数自动调整，实现大倍数对物体的更加准确的定位。
●精密细分电机驱动，运行平稳，控制灵敏。
●一体化集成设计，结构紧凑，可靠性高。
●快装结构，球壳和内胆分离设计，维修检测方便。
★自动翻转功能：(高速球适用)操作者将镜头拉到底部(垂直)后若仍按住摇杆，此时球机自动水平旋转180度后随即向上翻转90度，画面即看到背面的景物，从而实现纵向180度的全程连续监视。
当球机垂直电机在转到极限位置(摄像机与地面垂直)的时候，如果键盘继续操作发命令让球机继续向垂直极限方向运动时，水平电机转动180度使摄像机翻转，然后垂直电机反方向转动。
★焦距/转速自动匹配技术：(高速球适用)基于人性化设计，智能高速球根据焦距的远近自动调整摄像机水平和垂直转速，使手动跟踪目标操作更加简便易行。
★自动限扫描功能：(所有球机适用)自动扫描是智能高速球内置的功能，可以预先设置左右两个位置，只需一个外部命令就可以让球机自动的在左右两个位置以一恒定的速度往复不停的运动，实现无人操作自动巡视。
为简便操作，本智能高速球在设置好线扫起点后，然后水平移动球机，无需设置线扫终点，当启动线扫的时候，球机自动存储线扫终点。
当线扫功能时，设置77号预置点设置线扫起点，通过摇杆控制球机到所需位置，当调用77号预置点时球机将自动存储当前的位置为线扫终点，运行线扫状态时，屏幕左上方闪动SWEEPING。
通过菜单控制可以调节线扫速度和线扫在限位的停留时间，在菜单项SWEEP SPEED：__可以调节线扫的速度(1-8速度可调)，在菜单项SWEEP DELAY：__可以调节在限位的停留时间(1-999秒可调)。
