高压旋喷桩在深基坑防渗止水中的应用
高压旋喷防渗技术在深基坑止水工程上的应用
高压旋喷防渗技术在深基坑止水工程上的应用［摘要］主要介绍高压旋喷防渗技术在深基坑止水工程应用方面的加固机理、工艺流程、施工技术参数及施工质保措施等。
［关键词］高压喷射灌浆；深基坑止水1.工程概况与地质条件1.1工程概况本工程位于北京市西城区，基坑北侧距一3层排架结构食堂3.2米，基坑南侧距一6层砖混结构宿舍5米，西侧2米外为城市主干道，东侧20米外是一片水域。
本工程±0.00相对绝对标高为47.40m，现状地面标高47.10m，基础埋深11.2m。
拟建建筑物地上5层，地下2层，基础形式为筏板基础，结构形式为框架剪力墙结构。
1.2工程地质条件岩土工程勘察深度范围内的土层上部为杂填土及素填土，下部为一般第四纪冲洪积粘性土、砂土、卵石土。
基坑开挖范围内上部杂填土及素填土的厚度在3.9米至6米之间，下部为粉、细砂层，基底以下为卵石层。
1.3工程水文条件岩土勘察期间，见有一层地下水，地下水类型为潜水，地下水静止水位埋深3.2米至4.6米，地下水主要受地下径流的补给，尤其受东侧一片水域径流的补给。
2. 高压旋喷桩止水帷幕结构及技术要求本工程高压旋喷桩止水帷幕目的，主要是要解决在基坑开挖和地下建筑物施工时，防止基坑外侧地下水渗入，保证深基坑干燥和地下建筑物施工安全。
2.1 结构设计与布置高压旋喷桩止水帷幕是采用长螺旋钻机成孔至设计处理的深度，反复将土体搅松散后，用高压注浆装置，通过安装在钻头部的特殊喷嘴，以一定的速度360°旋转向土体喷设水泥浆，同时钻杆以一定的速度渐渐向上提升，高压射流使一定范围内的土体结构遭到破坏，并使土与水泥浆混合、胶结、硬化，在地层土中形成一定直径的桩体，所成桩体与钢筋砼护坡桩相交接形成联合止水帷幕，其抗渗性能好，能有效阻止地下水渗向基坑内，达到止水目的。
根据基坑支护结构的特点，本工程高压旋喷桩中心线确定在基坑护坡桩轴线处，高喷孔位设在两护坡桩连线中点处，孔距与护坡桩间距相同为 1.6m，钻头两侧喷嘴旋转向四周喷射高压水泥浆，旋转角度为360°。
高压旋喷桩在深基坑防渗止水中的应用
高压旋喷桩在深基坑防渗止水中的应用概述在深基坑工程中，为了防止周围的地下水渗入基坑内部，通常需要采取防渗措施，以确保工程的顺利进行。
高压旋喷桩是一种在深基坑防渗止水中广泛使用的技术，其通过增加土壤的密实程度和改善土壤的物理性质，有效地防止周围的地下水渗透入基坑内部。
高压旋喷桩的原理高压旋喷桩是一种通过高速旋转细水泥浆到达预定的土层深度并在土层内均匀喷射水泥浆使土壤变得更加密实的方法。
其主要原理是在施工时通过旋转喷嘴和高压喷嘴将水泥浆喷射到土体内部，以增加土体的密实度和抗渗性能。
高压旋喷桩施工时常使用细水泥和水的比例为1:1，压力一般在30-40MPa左右，有时也在不同的地质条件下使用不同的水泥和混合比例。
高压旋喷桩的优势高压旋喷桩在深基坑工程中有以下优势：1.高效性：高压旋喷桩施工速度快，施工效率高，可以快速修复地下水渗漏的问题。
2.经济性：相比于其他防渗措施，如钢板桩之类的技术，高压旋喷桩的施工成本低廉，经济效益好。
3.环保性：高压旋喷桩施工过程中不会产生大量的噪音、粉尘、异味等有害物质，对环境的污染较小。
4.鲁棒性：高压旋喷桩不受施工土层的限制，适用于不同的地质条件和土质类型。
高压旋喷桩的施工流程高压旋喷桩的施工流程一般包括以下几个步骤：1.土体清理：将基坑中的土壤和杂物清理干净，以便后续的施工作业；2.网格架底板制作：将钢筋焊接完成，形成旋喷桩的底板；3.喷射细水泥浆：在旋喷桩底板上，通过高压泵将细水泥浆送入旋喷桩，同时启动旋喷桩喷口，形成喷射状态；4.循环旋喷：通过逐环的循环喷射方式，逐步增加钻孔深度，形成旋喷桩固结体；5.检测旋喷桩的质量：通过在旋喷桩完成后对其进行质量检测，确保旋喷桩的质量符合施工要求；高压旋喷桩的注意事项高压旋喷桩施工过程中需要注意以下事项：1.在施工前必须对施工现场进行勘察，了解地质情况，以确保施工的安全和顺利进行；2.施工时应严格按照工艺标准进行，合理控制喷水泥浆的浓度和压力；3.施工中需要进行现场质量检测，确保旋喷桩的质量符合施工要求；4.施工过程中应注意保护现场环境，确保不产生大量粉尘、噪声等有害物质；5.施工完毕后，应严格控制基坑内的水位，以避免对旋喷桩结构造成影响。
高压旋喷桩在城市深基坑防渗止水中的应用
文章编号:1009-6825(2005)11-0057-02高压旋喷桩在城市深基坑防渗止水中的应用收稿日期:2005-02-25作者简介:高俊峰(1972-),男,1995年毕业于桂林工学院水文地质与工程地质专业,工程师,中铁三局铁科工程有限责任公司,河北霸州 065700高俊峰摘 要:以天津地铁一号线土城站施工为例,阐述了利用高压旋喷桩解决城市深基坑工程防渗止水的施工工艺及施工要点,并对其应用效果进行了分析。
关键词:高压旋喷桩,深基坑,防渗止水中图分类号:T U 463文献标识码:A1 工程概况天津地铁一号线土城站由土城车站、人防段、折返线组成,全长492.15m,位于解放南路和大沽南路交叉路口,地面交通繁忙,车流量大,地下管线复杂。
土城站为单层岛式站台,局部双层车站,地面有4个出入口、2个风亭,1个混合变电所。
车站及折返线基底埋深约13.28m~15.4m,车站双层部分顶板覆土厚1.2m~2m,单层及折返线覆土厚6m~6.9m 。
所在地区为冲积平原,地势平坦,由上至下依次为第四系人工堆积层,第四系新近沉积层和第四系河床~河漫滩相沉积层。
地层分杂填土、粉土、粉质粘土、粉土层,局部有淤泥及细砂夹层。
地下水埋深为1.0m~1.9m,埋藏浅且较丰富。
2 高压旋喷桩施工2.1 工艺原理利用钻机开引孔,把带有特殊喷嘴的注浆管下至预定土层后,用高压脉冲泵将水泥浆液通过注浆管下端的喷射装置,向四周以高速水平喷入土体切削土层,使喷流射程内土体遭受破坏,与此同时注浆管一面以20r/min 速度旋转,一面以15cm/min~30cm/min 低速徐徐提升,使土体与水泥浆充分搅拌混合,胶结硬化后在地基中形成具有一定强度(0.5M Pa~8.0M Pa)的水泥土桩体[1]。
2.2 高压旋喷桩适用范围[2]3)消除固结体顶部凹穴:采用水泥浆进行喷射时,在浆液与土搅拌混合后的凝固过程中,由于浆液的折水作用导致不同程度的收缩,造成固结体顶部出现一个凹穴。
高压旋喷桩止水帷幕在深基坑支护的应用
高压旋喷桩止水帷幕在深基坑支护的应用[ 摘要]本文以大连地铁港湾广场车站工程项目为例，介绍了高压旋喷桩止水帷幕在深基坑支护中的应用，阐述了旋喷桩的施工原理、施工工艺、施工质量标准及检查措施，为类似工程提供参考。
[ 关键词]旋喷桩；深基坑支护；止水帷幕1 工程项目概况大连地铁港湾广场车站位于大连市人民路东侧，车站主体基坑长度为179.1m，宽度为18.5m，深度为16.6～18.9m。
根据钻探深度揭露，自上而下的地层划分依次为：①第四系全新统人工堆积层：①1素填土、①2杂填土；②第四系全新统冲洪积层：③5粉质粘土、③6卵石；③第四系全新统海积层：②5粗砂；④震旦系长岭子组板岩：l2强风化板岩、l3中风化板岩。
本工程位于大连市繁华市区，车流量非常大，因施工场地限制基坑不能放坡开挖和降水。
由于本场地为冲海积阶地，后经人工回填形成，距海边距离较近，根据抽水试验，场区地下水丰富，所以基坑止水效果是关系基坑及周围市政道路、地下管线和建筑物安全的关键。
2 基坑止水方案本工程支护结构采用?1 000＠1 400钻孔灌注桩，桩底插入基坑底面以下3～5m, 且进入中风化岩层≥ 3m；止水帷幕采用双排?800＠600旋喷桩，旋喷桩到达中风化岩层岩面，为确保隔水效果，要求旋喷桩间及旋喷桩与灌注桩间理论搭接厚度不小于200mm，中心偏位不得超过50mm，桩垂直偏差不得超过1/200, 具体详见图1。
旋喷桩隔水帷幕使用三重管工艺施工，采用P.O42.5普通硅酸盐水泥，根据现场试验确定水泥掺入比，水灰比为 1.0，三重管高压水压力大于35MPa，喷射提升速度为8～12cm/min，具体由现场试验确定。
3 旋喷桩施工要点3.1 旋喷桩施工原理三重管旋喷桩是利用钻机把带有3根互不相通的注浆管钻进至土层的预定位置后，通过钻杆下端的喷射装置，先后将高压水、水泥浆和压缩空气向四周以高速水平喷入土体，借助流体的冲击力切削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以一定的速度旋转，一面低速徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后即在地基中形成直径比较均匀、具有一定强度的圆柱体，从而使地基得到加固。
浅谈高压旋喷桩在建筑基坑支护中挡水的应用

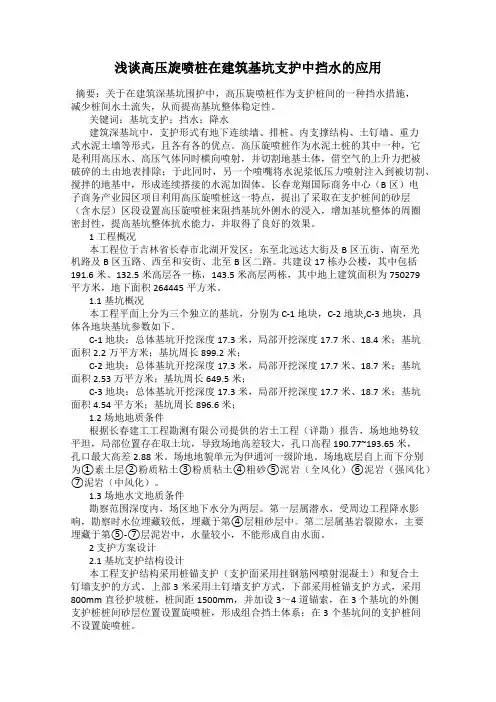

浅谈高压旋喷桩在建筑基坑支护中挡水的应用摘要：关于在建筑深基坑围护中，高压旋喷桩作为支护桩间的一种挡水措施，减少桩间水土流失，从而提高基坑整体稳定性。
关键词：基坑支护；挡水；降水建筑深基坑中，支护形式有地下连续墙、排桩、内支撑结构、土钉墙、重力式水泥土墙等形式，且各有各的优点。
高压旋喷桩作为水泥土桩的其中一种，它是利用高压水、高压气体同时横向喷射，并切割地基土体，借空气的上升力把被破碎的土由地表排除；于此同时，另一个喷嘴将水泥浆低压力喷射注入到被切割、搅拌的地基中，形成连续搭接的水泥加固体。
长春龙翔国际商务中心（B区）电子商务产业园区项目利用高压旋喷桩这一特点，提出了采取在支护桩间的砂层（含水层）区段设置高压旋喷桩来阻挡基坑外侧水的浸入，增加基坑整体的周圈密封性，提高基坑整体抗水能力，并取得了良好的效果。
1 工程概况本工程位于吉林省长春市北湖开发区；东至北远达大街及B区五街、南至光机路及B区五路、西至和安街、北至B区二路。
共建设17栋办公楼，其中包括191.6米、132.5米高层各一栋，143.5米高层两栋，其中地上建筑面积为750279平方米，地下面积264445平方米。
1.1基坑概况本工程平面上分为三个独立的基坑，分别为C-1地块，C-2地块,C-3地块，具体各地块基坑参数如下。
C-1地块：总体基坑开挖深度17.3米，局部开挖深度17.7米、18.4米；基坑面积2.2万平方米；基坑周长899.2米；C-2地块：总体基坑开挖深度17.3米，局部开挖深度17.7米、18.7米；基坑面积2.53万平方米；基坑周长649.5米；C-3地块：总体基坑开挖深度17.3米，局部开挖深度17.7米、18.7米；基坑面积4.54平方米；基坑周长896.6米；1.2场地地质条件根据长春建工工程勘测有限公司提供的岩土工程（详勘）报告，场地地势较平坦，局部位置存在取土坑，导致场地高差较大，孔口高程190.77~193.65米，孔口最大高差2.88米。
高压旋喷桩止水帷幕在深基坑支护中的应用
高压旋喷桩止水帷幕在深基坑支护中的应用摘要：城市建设不断发展，建设项目中的深基坑施工作业随之逐渐增多。
由于深基坑施工工艺的复杂性，建筑行业从业人员需要对深基坑支护技术展开深入研究，充分利用高压旋喷桩的止水帷幕对深基坑的地下结构及周边环境进行支护，能够防止基坑事故的发生。
本文将结合建筑工程施工实例，对深基坑施工作业中高压旋喷桩的工艺流程和施工要点进行详细介绍，探究高压旋喷桩止水帷幕在深基坑施工工程中的应用措施，为深基坑的支护问题提供建议和经验。
关键词：高压旋喷桩；止水帷幕；深基坑工程；基坑支护引言：社会经济飞速发展，对建筑行业提出了新的要求，高层建筑建设项目数量逐渐增多，基坑的挖掘深度也随之加深，深基坑支护技术逐渐受到行业的重视。
钢筋混凝土灌注桩虽能对深基坑的地下结构及周边环境起到一定的支护作用，但是其无法解决某些地区地下水向基坑内渗水的问题。
对此，通过高压旋喷桩与钻孔灌注桩进行咬合而形成的止水帷幕，能够有效抵抗深基坑内坑侧土层应力及坑内地下水压的异常变化，提升深基坑的安全性和稳定性，保障高层建筑工程的施工效果。
1 高压旋喷桩止水帷幕的支护原理基坑支护和降排地下水是高层建筑深基坑工程的两大施工难题。
施工单位在进行深基坑工程建设施工时，通常利用钻孔灌注桩技术对基坑进行支护保护。
然而对于地下水水位较高的地区，仅仅通过悬臂支护桩对基坑进行支护保护是不够的，需要通过高压旋喷桩设置的止水帷幕对地下水进行降排，阻挡地下水渗入到基坑内部对基坑结构造成破坏。
高压旋喷桩的工艺原理主要将旋转注浆管和喷头利用钻机钻至桩底，再将由高压水、泥浆、压缩空气混合形成的浆液通过钻机钻杆下方的高压喷射装置注入孔位内，借助高速喷射的流体的冲击力破坏土体结构，使原本松散的土体强度得到提升。
钻杆在旋转的同时缓慢提升，将土体与浆液进行充分的搅拌混合，提升土体的内摩擦角值和抗渗透能力，在其胶结硬化后，在孔位中形成高强度的水泥桩体，达到加固地基的目的。
高压旋喷桩在深基坑工程防渗止水中的运用
高压旋喷桩在深基坑工程防渗止水中的运用随着基坑开挖的深度和面积的不断增加，一定程度上给深基坑工程的防渗止水技术提出了更高的要求。
本文结合高压旋喷桩施工实例，对高压旋喷桩的施工技术进行了介绍，阐述了高压旋喷桩施工后出现的问题及处理措施，对深基坑开挖止水施工提供实例性参考。
标签：高压旋喷桩；施工技术；防渗；止水；处理随着建筑行业和建筑施工技术的发展，基坑工程开挖的深度和面积也不断增加，这给基坑工程的施工技术带来了更高的要求，特别是在基坑防渗止水的要求更为严格，因此，越来越多的新技术得以应用。
而高压旋喷桩是利用高压把浆液从喷嘴喷射出来，冲击破坏土层，浆液和土充分搅拌混合，形成一个由圆盘状混合物连续堆积的柱体，通过旋喷桩和护坡桩之间相互搭接，形成一道连续的止水帷幕，来隔断地下水进入施工区域，保证基础施工的顺利进行。
为更好的应用该技术，下面，就结合工程实例，对高压旋喷桩的施工技术进行探讨。
1 工程概况某建筑工程，主建筑基坑开挖深度12.54m。
副建筑基坑开挖深度11.32m，裙楼基坑开挖深度9.45m。
基坑总开挖周长约458m，开挖面积约12472.2㎡。
2 地质条件场地自上而下依次划分为：①人工填土层（Qml）本层以素填土为主，灰色、灰褐色、灰黄色等为主，主要由组成物为人工堆填粘性土以及砂粒等，欠压实～稍压实，堆填砂结构较松散。
②种植土层（Qpd）灰褐色、黄色等为主，主要组成物为粘性土、粉细砂及植物根系。
③第四系冲积层（Qal）该层按土质。
④第四系残积层（Qel）本层分布不广泛，为燕山三期（rs2（3））花岗岩风化残积而成，主要为砂质粘性土、砾质粘性土，浅黄间紫灰白色，黄褐色、灰褐色，湿，硬塑状为主，局部可塑状，由粘粒、粉粒组成，含5～25%的石英质砂砾，大小多为2～3mm。
3 施工方案3.1 方案设计设计采用1.3m/1.4m间距灌注桩结合φ600mm单管高压旋喷桩止水，理论上会在每个灌注桩之间形成渗漏通道。
高压旋喷桩止水帷幕在深基坑支护中的应用
2020.26科学技术创新高压旋喷桩止水帷幕在深基坑支护中的应用冯象英（福建新华夏建工有限公司，福建龙岩364000）1项目背景城发·福郡项目位于龙岩市新罗区龙岩大道东侧、110指挥中心南侧，项目基坑坑底面标高为329.0～330.25米，基坑开挖高度约为3.89～5.55m 。
由于本工程地下水位较高，场地存在大量的杂填土，基坑东南距离已建楼房双有楼较近。
为防止基坑在开挖期间因水位下降产生径流造成圆砾层泥沙流失而引起周边建筑及地面下沉，设计要求在基坑支护桩旋挖灌注桩间增加Φ600@500高压旋喷桩使旋挖灌注桩间土固结从而达到基坑防护和止水作用。
在灌注桩之间用高压喷射注浆法将土体形成高压旋喷桩，能够满足场地最大化和施工安全的需要，具有可行性和可操作性。
（城发·福郡项目基坑支护工程高压旋喷桩止水帷幕平面布置如下：）1.1地质、水文条件本项目地质勘察报告揭示的地层为：杂填土①、粉质黏土②-1、圆砾②-2、粉质黏土②-2a 、粉质粘土②-3、粉质粘土②-4、硅质岩残积黏性土③-1、硅质岩残积砾质黏性土③-2、硅质岩残积含碎石砾质黏性土③-3、破碎石灰岩④-1、中风化石灰岩④-2、全风化辉绿岩⑤-1、土状强风化辉绿岩⑤-2及碎块状强风化辉绿岩⑤-3。
本项目地下水主要为孔隙中潜水，赋存与运移于②-2圆砾层孔隙中，以及下伏黏性土及残积土孔隙内，主要接受大气降水及侧向地下径流补给，通过蒸发排泄、下渗补给其下含水层并通过侧向地下径流排泄。
本项目勘察对所有钻孔进行了初见水位、稳定水位观测，测得初见水位埋深为0.4～7.40m 。
稳定水位埋深0.10～7.10m （高程330.39～333.05m ）。
且场地红线外西北侧约260m 分布一条东西向河，两侧已经设置浆砌块石护岸，河床坡降约2%河面水位宽约40m 。
1.2施工方案确定结合城发·福郡基坑支护工程基坑的特点及地质水文现状，为保护基坑施工安全，确定在基坑外围支护灌注桩之间采用双管高压旋喷桩帷幕止水施工方案。
2. 论文 高压旋喷桩帷幕止水在深基坑支护工程的应用
2. 论文高压旋喷桩帷幕止水在深基坑支护工程的应用申报论文（中级）题目：高压旋喷桩帷幕止水在深基坑支护工程的应用单位：姓名：申报专业：***** **** 土建施工** 年 * 月 * 日北京市中级专业技术资格评审申报论文第-II-页摘要深基坑工程能否安全顺利施工，保证基坑边坡稳定、不漏不渗是关键。
利用高压旋喷桩既能对基坑的渗漏点、薄弱点及时进行封堵、加固；又能在特殊地段通过对一定范围内土体的加固；也能代替钻孔桩和水泥搅拌桩，解决因场地条件限制问题。
在北京地区，水资源匮乏，地下水资源非常宝贵，利用高压旋喷桩形成帷幕止水解决深基坑防渗问题将是非常简单、有效的边坡防护方法。
本文介绍了顺义新城温榆河水资源利用工程生化池工程边坡防渗所采用的三重管高压旋喷施工技术和施工工艺，以及施工中应注意的问题。
基本原理是通过使用输送水气浆三种介质的三重注浆管在以高压泵等高压产生装置，以大于25兆帕的高压水喷射流对桩孔周围土体进行切割，并以环绕0.6兆帕左右的圆筒装气流共同喷射冲切土体，使土体形成较大空隙，然后以0.55兆帕的水泥浆液进行填充。
喷嘴做摆动旋转的提升运动，最后便在土中凝固形成与设计相符合的固结体，对基坑起到很好的防渗防漏作用。
该技术的成功应用既是对高压旋喷桩技术的实践，也是对《北京市建设工程施工降水管理办法》中对新开工程限制进行施工降水若干规定的践行，工程的经济效益和社会效益的取得双丰收。
关键词：高压旋喷技术、三重管法、深基坑、止水帷幕-II-北京市中级专业技术资格评审申报论文第-III-页目录摘要...................................................................... II 目录..................................................................... III 绪论....................................................................... 1 一、前期准备工作 . (2)1、前言 ..................................................................2 2、工程概况 (2)3、方案确定 (2)二、方案施工 (3)1、基本原理 ..............................................................3 2、施工流程 (3)3、施工工艺 (3)（1）钻机就位 (3)（2）造孔 ............................................................ 4 （3）下喷射管 ........................................................ 4 （４）制浆 ........................................................... 4 （５）喷射提升 ....................................................... 4 （6）回灌浆 .......................................................... 5 4、质量控制要点 (5)（1）参数设置 (5)（2）现场布置及施工顺序 .............................................. 5 （3）定位 ............................................................ 6 （4）钻进操作 ........................................................ 6 （5）制浆 ............................................................ 6 （6）送浆与钻进配合 .................................................. 6 （7）止水效果保证及补救措施 .......................................... 6 （8）开挖检查 ........................................................ 7 5、工程质量保证措施 ...................................................... 7 6、施工安全措施 .......................................................... 8 7、文明施工措施 .......................................................... 8 8、工程验收 .............................................................. 8 结论....................................................................... 9 参考文献 .. (10)附录 (11)-III-北京市中级专业技术资格评审申报论文第-1-页绪论高压旋喷帷幕止水技术在水利施工堤坝工程中有着广泛的应用，但在建筑工程的深基坑支护中使用不太广泛。
高压旋喷桩止水帷幕在基坑支护中的应用
起的不均 匀沉降问题 。旋喷桩工艺能够有效控制桩体外侧 的土地 变形， 有利 于基坑的稳定性 ， 止水 帷 幕能 够确保 基 坑 内无水 作 业 。对 高压旋喷 桩 止水 帷幕 工 艺在 基 坑 支护 中的应 用进行 了分 析探 讨 ，
以供 同行 借鉴 。
关键 词 ： 高压 旋喷 桩 ； 止水 帷幕 ； 基坑 支护 ； 应 用 中图分 类号 ： Ｔ Ｕ７ ５ ３ 文献标 识码 ： Ｂ 文 章编 号 ： １ ０ ０ ４ — ５ ７ １ ６ （ ２ ０ １ ７ ） ０ ８ — ０ ０ １ ４ — ０ ３ 对 于地 下 水 的控 制 是 基坑 支 护 的重 要 工 作 内容 ， 地 下 水 的 控 制 方 法 主要 有 降 水 、 止水和集水 明排等 。 水屏 障 ， 从 而确 保 基坑 内无 水 作业 ， 起 到止 水 帷幕 的作 用 。 由此 可见 ， 高 压旋 喷桩 止 水 帷 幕 的施 工 工 艺 对所 有 地基 类 型均适 用 ， 尤 其对 于 处理 淤泥 质 土 、 可塑 性粘
摆 喷 注浆 体与 排 桩布 置
图１ 高 压 旋 喷 桩 的 布 置 型 式
１ ． ２ 主 要设计 参数
使 用 高压 旋 喷 的注浆 方 法对 于 不 同 的喷射 介 质存
提升 。这样待水泥浆胶结并硬化之后 ， 便 在地基之 中 形成 了圆柱状 的水泥土固结体 。其布置型式如图 １ 所 示。旋 喷桩 的施工工艺能够使 土体达到密实 ， 从 而起
２ ０ １ ７ 年第 ８ 期
西部探 矿 工程
１ ５
间， 水泥的掺量应该取天然重量的 ２ ５ ％ ￣４ ０ ％， 形成的
固结体之间相互搭接的宽度应不小于 １ ５ ０ ｍ ｍ。
表 １ 高压旋 喷法的主 要施 工参 数
三重管高压旋喷桩技术在深基坑止水帷幕中的应用-工程技术研究0646
三重管高压旋喷桩技术在深基坑止水帷幕中的应用随着我国城市化进程的加快，对于地下空间的开发力度日益增大，深基坑数量越来越多，传统的基坑降水会引起地下水位的大幅下降，造成地下水资源的大量浪费[1]。
《北京市建设工程施工降水管理办法》第五条规定，自2008年3月1日起，本市所有新开工的工程限制进行施工降水，建设单位或者施工单位应当采用地下连续墙、护坡桩+桩间旋喷桩等止水帷幕方法，阻止地下水进入施工区域[2]。
高压旋喷桩作为一种常用的深基坑止水帷幕技术[3-4]，是利用高压将浆液从喷嘴喷射出来，冲击破坏土层，水泥浆和土充分搅拌混合，形成一个由圆盘状混合物连续堆积的柱体，通过旋喷桩和护坡桩之间相互搭接，形成一道连续的止水屏障，来隔断地下水进入施工区域，保证基础施工的顺利进行[5]。
1 工程概况案例工程基坑长约73m，宽约36m，地面标高按23.80~24.50m考虑，基坑深约21.8~22.8m，地下水位位于基底以上12~15m。
基坑上部采用挡土墙支护体系，下部采用围护桩+内支撑的支护体系，从上至下共采用四道内支撑。
围护桩桩间和外侧设止水帷幕。
1.1 工程地质条件根据勘察报告，勘探深度范围内（最深45.00m）的地层，按成因类型、沉积年代可划分为人工堆积层、新近沉积层及第四系沉积层三大类，并按岩性及工程特性划分为8个大层及亚层，现分述如下：表层为人工堆积层，包括杂填土①层及粘质粉土素填土①1层。
人工堆积层一般厚度2.90～9.10m。
人工堆积层以下为新近沉积的粘土、重粉质粘土②层，砂质粉土②1层；细中砂③层。
新近沉积层以下为第四系沉积的粉质粘土、重粉质粘土④层，粘质粉土④1层；粘土、重粉质粘土⑤层，粘质粉土⑤1层，粉细砂⑤2层；细砂⑥层；粘土、重粉质粘土⑦层，粉质粘土⑦1层，粘质粉土⑦2层；细中砂⑧层，圆砾⑧1层，粘土⑧2层。
1.2 水文地质条件场区内工程所涉及的地下水有3层，第1层稳定水位标高为14.08m～15.91m（埋深5.00m～7.00m），地下水类型为潜水，主要赋存于砂质粉土②1层及细中砂③层中；第2层地下水稳定水位标高为-1.22m～0.03m（埋深21.50m～22.30m），地下水类型为层间水，主要赋存于粘质粉土⑤1层、粉细砂⑤2层及细砂⑥层中；第3层地下水稳定水位标高为-9.92m～-7.07m（埋深29.50m～31.00m），地下水类型为微承压水，主要赋存于细中砂⑧层及圆砾⑧1层中。
高压喷射注浆技术在深基坑止水防渗中的应用
高压喷射注浆技术在深基坑止水防渗中的应用本文结合工程实例，主要探讨了高压旋喷桩在止水帷幕渗漏与涌砂处理中的应用，验证了高压旋喷施工技术值得广泛推广和应用的明显优势和良好效果。
标签：高压旋喷桩；止水帷幕渗漏；处理；应用1 理论概述在工程实际中，应用高压喷射注浆法处理地基，在高速公路软弱地基加固、水利工程防渗、矿山井巷加固与防渗等方面，已经有了广泛的应用，有关部门也制定了相应的施工设计规范。
在一些大城市，随着地铁建设和高层建筑的崛起，不少深基坑工程亦都采用了高压喷射注浆技术来进行深基坑的止水防渗。
高压喷射注浆按注浆管类型可分为单管、二重管和三重管三种方法。
单管以单纯喷射水泥浆液；二重管在水泥浆液射流外面包裹一层高压空气同时喷射，来破坏土层结构，同时完成置换、填充；而三重管则是以包裹了高压空气的高压水流来破坏土层结构，再以水泥浆液进行置换、填充。
工程实践证明，该法对淤泥、淤泥质土、流塑或软塑性粘性土等地基都有良好的处理效果。
高压旋喷桩施工中各种技术指标的选取是影响工程施工和质量的关键，目前高压旋喷施工技术已有了广泛的应用。
2 工程概述南京市南京大华.锦绣华城的N地块：01栋地下一层，地上27层；02栋地下一层，地上29层；03栋地下一层，地上32层；由煤炭工业部南京设计院设计，江苏南京地质工程勘察院负责岩土工程勘察.项目主体基坑设计采用ф900@1200钻孔桩围护，桩间采用ф800高压旋喷桩做止水帷幕。
主体基坑土方开挖当挖深达5m时（设计为二级基坑，距原地面深度为8.8m，二级基坑最大挖深为原地面以下15.5m），施工旋喷止水帷幕部分失效，基坑出现渗漏、涌砂现象，采取基坑内堵水，坑外管井降水的方案予以处理。
3 问题现象根据对施工现场的分析和对比，发现：（1）高压旋喷桩在钻孔桩间设置，由于与钻孔桩间存在两条施工缝隙，正是这两道缝隙是目前涌砂、渗漏的主要通道；（2）由于施工误差，局部高压旋喷桩桩体发生倾斜，不能与钻孔桩密贴，出现夹缝；（3）主体基坑土质为粉砂夹粉土层，较密实（层厚7.9-11m，层底标高为-14.24--12.67m，位于二级基坑开挖面以下0.5m），局部高壓旋喷桩搅拌不均匀，桩体存在蜂窝状夹层，出现渗水。
MJS工法超长高压旋喷桩在深基坑止水工程中的应用
时利用拔管器同步提升钢套管ꎬ以提高施工效率ꎬ
避免分步提升钢套管后进行搭接旋喷ꎬ从而提高了
施工质量ꎮ
２ ２ ２ 施工工艺流程
１) 沟槽开挖 施工前进行测量放线ꎬ以桩心为
８７
为了解止水加固施工对周围环境的影响ꎬ在试
桩周围典型位置埋设深层测斜管ꎬ并布置地表沉降
加固ꎮ
本工程基坑距周围道路及地下管线较近ꎬ 东、
西侧地下管线较密集ꎬ东侧场地红线距地下管线最
近距离约 为 １２ ５ｍꎬ 西 侧 场 地 红 线 距 地 下 管 线 仅
７ ７ｍꎬ北侧距 ９ 号地块基坑约 １３ ５ｍꎬ西侧距 ３ 号地
块基坑约 ２９ ６ｍꎬ东南角距地铁 ４ 号线 ５８ ４ｍꎮ 为
４ 结语
机摆放平整ꎮ
坑止水工程ꎬ基于工程特点与已有工程经验ꎬ采用
２) 钻机就位 利用枕木等搭设施工平台ꎬ将钻
３) 引孔 引孔直径应≥２５０ｍｍꎬ孔深 ６５ｍꎬ钻孔
垂直度应≥１ / ３００ꎮ 引孔深度应较设计深度大 ３０ｃｍ
１) 针对上海瑞虹新城 １０ 号地块发展项目深基
ＭＪＳ 工法超长高压旋喷桩进行施工ꎮ 当超深土层中
１) 设备性能与施工精度要求高
本工程 钻 孔 深 度 较 大ꎬ 对 钻 机 扭 矩 的 要 求 较
高ꎬ钻孔难度较大ꎮ 多孔管钻杆置入超深土层时ꎬ
钻杆长细比过大ꎬ成孔垂直度控制难度较大ꎮ
２) 地内压力监控与强制排泥难度大
沿深度方向压力感应器数值变化较大ꎬ需根据
不同深度和土层性质调节地内压力系数ꎬ以保证成
ｌａｙｅｒｓ ｗｅｒｅ ｓｕｍｍａｒｉｚｅｄ. Ｔｈｅ ｆｉｅｌｄ ｔｅｓｔ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ＭＪＳ ｍｅｔｈｏｄ ｕｌｔｒａ￣ｌｏｎｇ ｈｉｇｈ￣ｐｒｅｓｓｕｒｅ ｊｅｔ
高压旋喷桩在深基坑防渗止水中的应用
高压旋喷桩在深基坑防渗止水中的应用作者：石凯杜博玉来源：《科技创新导报》2021年第20期摘要：在水利工程建设中，基坑属于临时性工程，作用是提供一个施工空间，其基坑的防渗既是工程的重点也是难点，高压旋喷桩防渗围封方案，施工方便，适应性好，具有良好的防渗效果。
本文以东江水源工程西枝江泵站取水口改造工程为例，该工程建基面所处的地层为中粗砂层，属强透水层，工程利用高压旋喷桩进行防渗止水，有效地解决了施工难题。
关键词：高压旋喷桩深基坑基坑围封具体应用中图分类号：TU753.3 文献标识码：A 文章编号：1674-098X（2021）07（b）-0018-03Application of High Pressure Rotational Jetting Pile in Water Seepage Prevention of Deep Foundation PitSHI Kai1 DU Boyu2（1.Huizhou Branch， Shenzhen Guanghuiyuan Environmental Water Co.， Ltd.， Huizhou，Guangdong Province， 516000 China; 2.Shenzhen Guanghuiyuan Environmental Water Co.， Ltd.，Shenzhen，Guangdong Province， 518000 China）Abstract： In the construction of water conservancy projects， the foundation pit is a temporary project， which is used to provide a construction space. The anti-seepage of the foundation pit is not only the focus but also the difficulty of the project. The anti-seepage enclosure scheme of high-pressure jet grouting pile has the advantages of convenient construction， good adaptability and good anti-seepage effect. Taking the water intake reconstruction project of Xizhijiang Pump Station of Dongjiang water source project as an example， the formation of the foundation surface of the project is medium coarse sand layer， which belongs to strong permeable layer. The project uses high-pressure jetting pile for anti-seepage and water stop， which effectively solves the construction problem.Key Words： High pressure rotational jetting pile; Deep foundation pit; Foundation pit enclosure; Specific application1 工程概況西枝江泵站位于惠州市惠城区马安镇西枝江左岸老二山处永良围堤内，泵站取水口位于外江滩地，西枝江取水口是深圳市东江水源工程的2个取水口之一，将西枝江水通过引水管涵、前池、水泵加压后直接汇入已建成的东江水源工程输水箱涵。
高压旋喷桩止水帷幕在深基坑降水工程中的应用
高压旋喷桩止水帷幕在深基坑降水工程中的应用在某钢厂原料场改建工程火车翻车机室深基坑降水工程中，采用高压旋喷桩止水帷幕工艺进行设计与施工，为深基坑土方开挖过程的顺利进行及基坑壁的整体稳定提供了强有力的保证，避免了深基坑开挖造成对周边环境的不利影响，确保了京广铁路线的安全运行标签高压旋喷桩；止水帷幕；深基坑降水1.工程概况1.1 火车翻车机室概况某钢厂原料场改建工程火车翻车机室总建筑面积3141.6㎡，地下室底板面积为2610㎡，深基坑开挖深度17.5m，基坑土方开挖量133490m3。
翻车机室均设有地下室三层，开挖深度17.5m，局部（翻车机室地下通廊）最深处17.7m。
火车翻车机室南面毗邻旧交接站仅4m；西北向临近京广铁路线，铁路边线距离坡顶18m。
在基坑围护方面，沿铁路线一侧（南侧）采用冲孔灌注桩结合锚索放坡围护，西北侧采用高压旋喷桩止水帷幕，防止京广铁路线沉陷，在深基坑内布置深井井点进行降水。
1.2 场地水文地质条件在基坑开挖深度范围内的地层主要有人工填积层（Qml）、第四系上更新统冲积+洪积层（Q3 al + pl）和冲积+坡积层（Q3 al + dl）以及二叠系阳新群（P1）石灰岩，局部地段开挖时将挖穿溶洞顶板，到达溶洞。
场地范围内的地表水不发育，地下水类型主要为潜水和岩溶裂隙水两种类型。
潜水主要赋存在第四系上更新统冲积+洪积层（Q3 al + pl）和冲积+坡积层（Q3 al + dl）中，大气降水和工业、生活用水排放是其主要补给来源，土层透水性弱，为相对隔水层，水位埋深0.0-12.8m，相当于绝对标高58.64-72.64m。
岩溶裂隙水主要赋存在二叠系阳新群（P1）微风化石灰岩层的裂隙及溶洞中，上部水流渗透及地下径流补给是其主要补给来源，场地内岩溶十分发育，其溶洞、裂隙深度大于100 m，除浅部充填粘性土外，中、深部溶洞均为未充填型溶洞，并且连通性好，具有微承压性，为本区的主要含水层，单井涌水量2000-5000m3/d。
深基坑开挖中高压旋喷桩止水技术应用
深基坑开挖中高压旋喷桩止水技术应用摘要：随着我国经济发展逐渐增速，人民群众对于生活质量的要求也出现了显著的提升。
在这种背景下，建筑工程需要采取有效技术，进一步提高整体施工质量，保证人们生命、财产安全。
本文通过结合工程实例，对高压旋喷桩技术应用及建设质量管理进行研究，以供参考。
关键词：建筑工程；深基坑施工；高压旋喷桩；应用引言现代建筑产业经济快速发展，建筑行业已经拓展到新的发展时期，建筑产业必须提高技术标准和技术水平。
按照建筑工程施工操作规范的基本要求，重视建筑工程深基坑支护作业规范化建设。
深基坑支护质量水平直接关系到建筑工程后续施工的质量水平，深基坑作业施工是保证建筑工程后续施工稳定、安全的基础，是保障建筑工程顺利竣工的前提。
1高压旋喷桩施工技术作用机理高压喷射注浆通过射流对土体的破坏作用，使土体由整体状态变为松散状态。
随着射流的不断冲击和运动，土体的破坏深度和范围不断扩大。
在旋喷注浆中，高压射流是水泥浆，即以水泥为硬化剂，在旋转的同时以一定的速度缓慢提升。
一部分被切割下来的细土颗粒被泥浆代替，然后被提升和替换。
由于液体以泥浆的形式流到地面，所以称为泥浆泵送。
在射流动压、离心力和重力的共同作用下，剩余的土颗粒按截面上的质量有规律地重新排列，与浆液混合，形成新的水泥土网络结构。
2工程概况本文所述工程为某综合大楼-基坑支护工程，该工程有两层地下室，负一层地下室面建筑标高为-5.40，负二层地下室面建筑标高为-9.90，基础形式为筏板基础，筏板厚900mm，筏板面标高为-9.950，基坑深度约7.6~10.4米，安全等级二级，本工程的±0.00相当于绝对标高92.700m（1985国家高程基准）。
根据《XX综合大楼-基坑支护工程》施工图，确定如下基坑支护方案：基坑支护形式按照设计图纸可归纳为四种工况：第一种工况为1-1剖（AB段）采用机械旋挖桩+冠梁+锚杆（索）腰梁+桩间植筋挂网喷射混凝土防护方式；第二种工况为2-2剖（AS段）、3-3剖、4-4剖、5-5剖段采用自然放坡+锚杆+挂钢筋网喷射混凝土防护方式；第三种工况为6-6剖（S~P段）采用机械旋挖桩+高压旋喷桩止水帷幕+冠梁、连梁、挡土墙+挂钢筋网喷射混凝土防护方式；第四种工况为P~M段采用机械旋挖桩+冠梁挡土墙+连梁扶壁墙+挂钢筋网喷射混凝土防护方式。
高压旋喷桩帷幕止水在深基坑支护工程的应用
高压旋喷桩帷幕止水在深基坑支护工程的应用随着城市建设的不断发展，高层建筑和地下工程的需求也越来越大。
而在这些工程的建设中，深基坑支护是非常关键的一步。
在深基坑工程中，有时会遇到周围环境潮湿或水位较高的情况，这就需要用到止水技术，让基坑内部保持干燥。
而高压旋喷桩帷幕止水技术，便是在这样的情况下被广泛应用。
高压旋喷桩帷幕止水技术是一种通过高压水流将水泥浆喷涂到土壤中形成帷幕，达到止水效果的方法。
这种技术经过多年的实践和研究，已经成为深基坑工程中常用的一种止水方法之一。
高压旋喷桩帷幕作为一种较新的应用技术，将传统的混凝土挡墙变成了场地安装深度、耐久性、防水性强、施工速度快的止水体系。
高压旋喷桩帷幕止水技术有许多优点，首先是施工速度快，因为这种技术的应用只需要在场地挖掘后立即进行，而且施工人员可以迅速完成喷涂混凝土的过程，所以施工效率很高。
其次是施工的范围广，技术的适用范围很广泛，可以在几乎任何土层中有效地进行。
此外，由于高压旋喷桩帷幕止水技术可以在地下水位较高的情况下施工，所以具有很好的使用灵活性。
在深基坑施工中，高压旋喷桩帷幕止水技术的应用有很多优点。
首先，它可以有效地控制地下水位的高度，使得工程施工时不会受到地下水的影响。
其次，由于高压旋喷桩帷幕技术可以形成一道坚固的混凝土隔离层，能够有效地减轻地基承载力的变形，从而增加了深基坑的稳定性和安全性。
同时，由于其耐久性和抗渗性能强，可以确保长期地维持基坑内部的干燥状态，对基坑周围环境保护作用较好。
最后，要强调的是，高压旋喷桩帷幕止水技术虽然有很多优点，但在实际应用中也有一些局限性。
例如，这种技术对施工环境有一定的要求，需要符合一定的挖掘宽度和场地开挖技术要求。
同时，施工人员的技术水平也需要较高，以确保施工的质量与安全。
因此，在选择高压旋喷桩帷幕止水技术时，需要根据具体的工程里条件和施工要求来进行选择。
总之，高压旋喷桩帷幕止水技术在深基坑支护工程中的应用已经被广泛采用，并且在实践中证明了其效果。
高压旋喷桩在深基坑防渗止水中的应用
高压旋喷桩在深基坑防渗止水中的应用一、前言1、天津地铁一号线土城站工程的围护止水帷幕形成是Ф800mm@1200mm钻孔灌注桩围护加双排Ф600mm@400mm水泥土拌合桩,桩长均为22.5m。
设计要求水泥土拌合桩紧贴钻孔灌注桩施工，桩间咬合20cm。
但实际施工中，由于钻孔桩的倾斜率达到0.5％，因此搅拌桩施工基本离开钻孔桩20～30cm放线，个别地段达50cm，这就造成降水过程中搅拌桩有单独受力。
如土及水的压力大，（如基坑6m以下时）。
在成桩薄弱地层中（如淤泥质粘土层），桩身很容易遭到破坏。
2、其次在城市中施工，各种架空线、地下管线众多，在施工中遇到不能迁改的此类管线，势必造成施工接头，不能封闭。
3、搅拌桩在施工中，出现机械故障处理超时，不能保证咬合，需高压旋喷桩封闭。
4、在施工出入口等拐角多的搅拌桩时，因搅拌机的机体及运行尺寸限制，有时交叉咬合不能保证封闭效果，设计此处也加入高压喷旋桩封闭。
二、适用范围1、高压旋射注浆法适用于淤泥、淤泥质土、粘性土、粉土等地基。
但对有机质含量高的土质及含砂量高的土处理效果不太理想。
2、可用于建筑物，深基坑侧壁挡土、挡水、基坑底部加固、防止管涌、防水帷幕等工程。
对地下水流速过大和已涌水的工程要慎重使用。
3、高压旋喷桩按下列原则选择a、当设计直径为0.3～0.8m时，采用单管法；b、当设计直径为1.0m时，采用二重管法；c、当设计直径大于1.0m时，采用三重管法。
三、工艺原理高压喷射注浆法又称旋喷法，利用钻机把带有特殊喷嘴的注浆管钻进至预定土层后，用高压脉冲泵，将水泥浆液通过钻杆下端的喷射装置，向四周以高速水平喷入土体切削土层，使喷流射程内土体遭受破坏，与此同时钻杆一面以20r/min速度旋转，一面以15～30cm/min低速徐徐提升，使土体与水泥浆充分搅拌混合，胶结硬化后在地基中形成直径较均匀具有一定强度（0.5～8.0Mpa）水泥土桩体。
四、施工要点1、施工前，对照设计图纸核实孔位处的各种管线位置及地质勘探资料，做到心中有数。
高压旋喷桩咬合支护灌注桩在基坑支护止水帷幕中的应用
高压旋喷桩咬合支护灌注桩在基坑支护止水帷幕中的应用本文以济南市儿童医院病房楼工程基坑设计和施工情况为例，分析灌注桩+高压旋喷桩相结合的应用，通过设计方案和施工情况发现优点和问题，为基坑工程应用提供经验。
标签：基坑支护；高压旋喷桩；支护灌注桩；止水帷幕1、前言钻孔灌注桩由钢筋和混凝土组成，具有抗弯、抗压和防渗作用。
特别是现在随着混凝土生产技术的提高，其防水性能也越来越好。
高压旋喷桩是利用钻机先钻小孔径钻孔到达预定深度，再以高压旋转的喷嘴将气液混合物喷出，切割土体，将水泥浆喷入土层与土体混合，形成连续搭接的水泥加固体，该水泥加固体具有一定的强度和不透水性能，有加固土体和止水效果。
充分利用钻孔灌注桩和高压旋喷桩的施工工艺特点和成桩后特性，将二者有机结合在一起形成一个整体，起到支护和止水帷幕的功效，达到优质、经济、高效和实用的目的。
下面简单介绍济南市儿童医院病房楼基坑支护工程灌注桩+高压旋喷桩相结合应用的设计和施工情况。
2、设计方案、施工组织工艺及参数2.1工程概况工程周围有2层到5层的混合结构建筑物，天然基础，距离仅2.00～4.50m，且施工期间正常使用。
基坑大致为矩形，开挖深度为9.80m。
基坑面积约3000m2，周长约220m。
工程所在地场地地层主要由第四系冲洪积成因的黄土状粉质粘土、碎石土及粘土组成。
开挖范围内地层分布及各层土的物理力学指标取值见表：地下水静止水位埋深3.70～4.10米。
支护灌注桩内侧与拟建楼房承台边间距仅为0.3m，给支护体系预留的设计面和施工面极小。
2.2设计方案简述采用排桩+锚索支护体系，桩径800mm，桩长15.8～16.8m，桩间距1.5m，设置3道锚索，一桩一锚，相邻排桩之间设置两根高喷桩，桩径750mm，桩长15.3m，高喷桩固结体搭接宽度以及高喷桩与排桩咬合宽度不小于250mm。
高喷桩水泥浆液的水灰比1.0。
水泥采用P.O42.5级普通硅酸盐水泥，水泥掺量为土天然重度的28%，当土层中地下水流速较大时，宜掺加外加剂提高固结体的稳定性与固结性。
高压旋喷桩在深基坑止水帷幕中应用论文
高压旋喷桩在深基坑止水帷幕中的应用摘要：本文结合工程深基坑支护结构的项目实例，介绍了三重管高压旋喷桩作为止水帷幕的工作原理、施工工艺与质量控制措施。
关键词：深基坑；三重管高压旋喷桩；工作原理；施工工艺；质量控制。
中图分类号：tv551.4 文献标识码：a 文章编号：1 引言在城市建筑深基坑工程中，由于受到周围地形和环境的制约，需要采用基坑支护结构以保证基坑四周土体的稳定与地下结构的正常施工及邻近建筑物和构筑物的安全。
在地下水位较高时，支护结构又必须同时解决好挡土和止水的问题。
旋喷桩自问世以来，得到了广泛的应用并不断的发展完善，由单管发展到双重管、三重管，由垂直旋喷发展到水平旋喷。
三重管旋喷桩因其喷射压力高，成桩直径大，施工质量稳定成为复杂地质条件下止水帷幕的首选。
2 工程概况金墩路规划道路位于汉口火车站东侧，北起红旗渠路，南至发展大道，全长1098.1m。
为联系汉口火车站南北广场的重要通道，道路下穿汉口火车站东咽喉，采用2-13.5m分离式箱形框架桥。
桥址原为湖塘分布区，地貌上属于长江ⅰ级冲积阶地区。
基坑开挖范围内多为淤泥质粘土和粉质粘土。
地下水主要为承压水，埋深1.0m-1.3m。
基坑开挖为垂直开挖，深度在10-12m，采用钻孔灌注桩加钢管支撑的围护结构形式，止水帷幕为φ800@600的单排咬合三重管旋喷桩。
3 工作原理三重管高压旋喷桩就是利用三重管高压旋喷桩机钻孔至设计处理的深度后，用高压泥浆泵，通过安装在钻杆（喷杆）杆端置于孔底的特殊喷嘴，向周围土体高压喷射固化浆液(一般使用水泥浆液)，同时钻杆（喷杆）以一定的速度边旋转边提升，高压射流使一定范围内的土体结构破坏，并强制与固化浆液混合，凝固后便在土体中形成具有一定性能和形状的固结体，从而达到改良土壤加固地基和止水帷幕的目的。
三重管旋喷桩机主要由导流器、三重钻杆和喷头三部分组成，它能同时输送水、气、浆三种介质而互不相串流的特点。
4 旋喷桩施工准备清理施工现场的地下、地面障碍物，场地平整度基本要求±100mm，对地下障碍物尽量清除，以免影响施工效率，场地平整标高应比设计确定的桩头标高再高出不少于1000mm。
