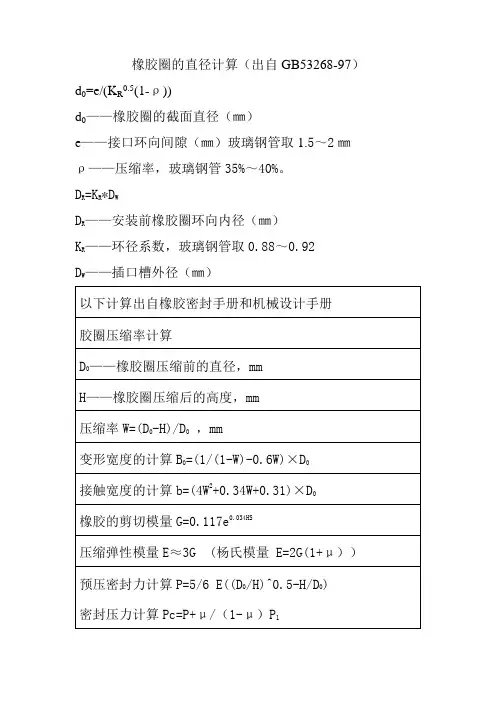

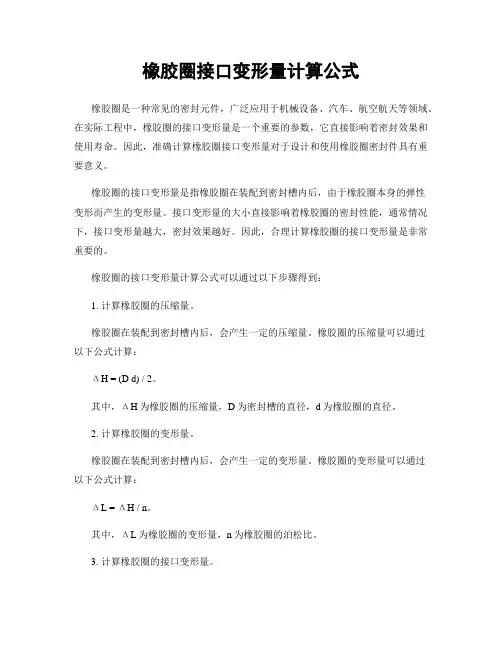

橡胶圈的直径计算(出自GB53268-97)d0=e/(K R0.5(1-ρ))d0——橡胶圈的截面直径(㎜)e——接口环向间隙(㎜)玻璃钢管取1.5~2㎜ρ——压缩率,玻璃钢管35%~40%。

D R=K R*D WD R——安装前橡胶圈环向内径(㎜)K R——环径系数,玻璃钢管取0.88~0.92D W——插口槽外径(㎜)O形密封圈和密封圈槽的选配及应用陈爱平周忠亚摘要O形密封圈和密封圈槽尺寸的合理匹配是延长密封圈无泄漏密封寿命的必要保证。

据此提出一种选配两者尺寸的理论计算方法,并以Y341—148注水封隔器所选密封圈的计算为例说明,根据不同的密封圈可以计算出相应的密封圈槽尺寸。

为保证密封圈长期有效地工作,还必须合理选择其压缩率、拉伸量和孔、轴配合精度等相关参数。

选取压缩率时,应考虑有足够的密封面接触压力、尽量小的摩擦力和避免密封圈的永久性变形。

顾及到一般试制车间的加工水平和井下工具主要是静密封的状况,建议密封面的轴、孔配合应优先选用H8/e8。

主题词密封圈密封圈槽选配使用寿命Selection of O-ring and calculation of O-ring groove sizeChen Aiping,Zhou Zhongya(Research Institute of Oil Production Technology,Jianghan PetroleumAdministration,Qianjiand City,Hubei Province)Rational matching of O-rings and O-ringgrooves is of great importance to p[rolonging the service life of O-rings.A method for selecting O-ring was presented.The sizes of the O-ring gtoove can be calculated according to various O-rings.To ensure long-term and effective work of the ring,the compressibility,tensile dimension and bore-shaft matching accuracy should be properly selected.Subject Concept Terms:O-ring O-ring groove matching service life用O形密封圈(以下简称密封圈)密封是最常用的一种密封方式,然而至关重要的是如何正确地选择密封圈和设计密封圈槽尺寸。

橡胶密封圈接口用量计算

橡胶密封圈接口用量计算

橡胶密封圈接口用量计算1. 引言1.1 背景介绍橡胶密封圈是一种常用的密封材料,广泛应用于工业领域的各种设备和机械中,用于防止液体或气体的泄漏。

橡胶密封圈的有效性直接影响着设备的稳定性和可靠性,因此正确计算橡胶密封圈的接口用量至关重要。

随着工业技术的不断发展和进步,橡胶密封圈接口用量计算的需求也日益增加。

现有的计算方法往往存在着一定的局限性和不足,导致计算结果不够准确或可靠。

本文旨在通过对橡胶密封圈接口用量的深入研究和探讨,提出一种更加科学、精准的计算方法,从而为工程实践提供有益的指导和参考。

通过本文的研究,不仅可以提高橡胶密封圈接口用量计算的准确性和可靠性,还能够为工程设计和施工提供更好的技术支持和保障。

本文还将对影响橡胶密封圈接口用量的因素进行分析和研究,为进一步的研究工作奠定基础。

通过本文的研究,有望促进橡胶密封圈接口用量计算方法的标准化和规范化,推动行业技术的进步和发展。

1.2 问题提出当涉及到橡胶密封圈接口用量计算时,一个重要的问题就是如何确定正确的用量以确保密封效果和性能的可靠性。

在实际工程应用中,橡胶密封圈接口用量过多或过少都会对密封效果产生影响,甚至可能导致泄漏或密封失效。

如何精确计算橡胶密封圈接口的用量成为工程师们面临的挑战之一。

问题的提出主要包括以下几个方面:如何确定橡胶密封圈的接口用量与密封性能之间的关系?如何根据密封件的材料、尺寸和工作条件等参数来确定橡胶密封圈的用量?如何在实际工程中准确地计算橡胶密封圈的接口用量以满足密封要求?这些问题的解答需要对橡胶密封圈接口的作用机制和用量计算方法进行深入研究和探讨。

只有深入理解橡胶密封圈接口用量计算的原理和方法,才能有效地提高密封件的使用性能和可靠性。

本文将对橡胶密封圈接口用量计算这一重要问题进行探讨和分析,以期为工程实践提供一定的参考和指导。

1.3 研究目的研究目的主要是为了优化橡胶密封圈接口用量的计算方法,确保在实际工程中能够准确有效地使用橡胶密封圈,从而保证设备和管道的密封性和安全性。

橡胶密封圈规格

橡胶密封圈规格

橡胶密封圈规格1. 简介橡胶密封圈是一种常见的密封材料,广泛应用于各个行业的机械设备中。

橡胶密封圈的规格包括内径、外径和厚度等方面的要求。

本文将介绍橡胶密封圈规格的相关内容,包括常见规格参数以及其选择要点。

2. 常见规格参数橡胶密封圈的规格参数主要包括内径、外径和厚度三个方面,下面将逐一介绍这些参数的作用及其常见取值范围。

2.1 内径橡胶密封圈的内径是指密封圈中心孔的直径,用于与密封装置中的轴或杆相匹配。

内径的选择要根据实际使用情况来确定,一般应选择与轴或杆的直径相匹配的密封圈。

常见的内径取值范围为2mm至500mm。

2.2 外径橡胶密封圈的外径是指密封圈外缘的直径,用于与密封装置中的孔相匹配。

外径的选择要根据实际使用情况来确定,一般应选择与孔的直径相匹配的密封圈。

常见的外径取值范围为5mm至600mm。

2.3 厚度橡胶密封圈的厚度是指密封圈的厚度,用于确定密封圈的弹性和密封性能。

厚度的选择要考虑密封圈的压缩率、工作压力等因素,一般应根据实际需求选择适当的厚度。

常见的厚度取值范围为0.5mm至50mm。

3. 规格选择要点在选择橡胶密封圈的规格时,需要根据具体的使用情况和要求进行综合考虑。

以下是一些规格选择的要点供参考:3.1 工作温度工作温度是选择橡胶密封圈规格时需要考虑的一个重要因素。

不同材料的橡胶密封圈适用的工作温度范围有所不同,需要根据实际工作温度选择合适的密封圈。

一般来说,耐温性能好的橡胶密封圈价格相对较高。

3.2 工作压力工作压力也是选择橡胶密封圈规格时需要考虑的一个重要因素。

不同材料的橡胶密封圈适用的工作压力范围有所不同,需要根据实际工作压力选择合适的密封圈。

高压下工作的橡胶密封圈通常需要增加密封圈的厚度或使用更耐压的材料。

3.3 密封要求不同的密封要求对橡胶密封圈的选择也有一定的影响。

如果需要具有耐油、耐酸碱等特殊性能的密封圈,就需要选择相应材料的密封圈。

此外,还需要考虑密封圈的弹性和密封性能,以确保能够满足所需的密封要求。

GB9112-2000凹槽法兰密封橡胶圈尺寸表

GB9112-2000凹槽法兰密封橡胶圈尺寸表

1.适用标准GB9112,对于其它标准法兰需重新计算。

2.橡胶的邵氏硬度为70±5,材料性能满足使用条件要求。

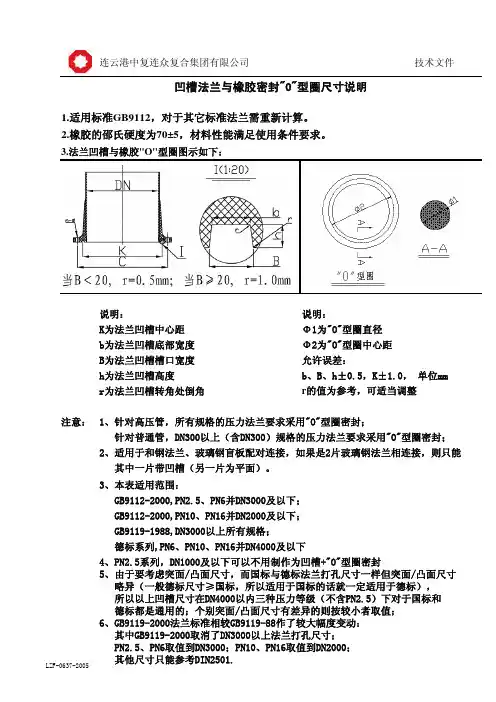

3.法兰凹槽与橡胶"O"型圈图示如下:说明:说明:K为法兰凹槽中心距Φ1为"O"型圈直径b为法兰凹槽底部宽度Φ2为"O"型圈中心距B为法兰凹槽槽口宽度允许误差:h为法兰凹槽高度b、B、h±0.5,K±1.0, 单位mm r为法兰凹槽转角处倒角r 的值为参考,可适当调整注意:1、针对高压管,所有规格的压力法兰要求采用"O"型圈密封;针对普通管,DN300以上(含DN300)规格的压力法兰要求采用"O"型圈密封;2、适用于和钢法兰、玻璃钢盲板配对连接,如果是2片玻璃钢法兰相连接,则只能 其中一片带凹槽(另一片为平面)。
