静电测试仪作业指导书
静电手环测试仪作业指导书
【工程概要】监视手腕带是否戴好，监测静电手环是否损坏【目的】保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环（图一）(图二)（图三）要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)2.静电手环不可松松垮垮，不可隔着静电服。
（图一）（图二）2.连接静电环（图三）左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备（图四）方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环（图五）方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名（图六）方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量，必须带正确，不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。
2. 测试仪引线必须放置在指定位置。
3. 测试时不能粗暴作业,须轻拿轻放。
4. 未做静电测试上班者处以5元/次罚款。
5. 损坏仪器者照价赔偿。
6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。
防静电专用测试仪使用操作指导书
****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。
5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。
5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。
5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。
5.4.1设备功能简介、面板使用和其它。
5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。
5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。
5.5. 静电消除测试仪MODEL 158使用。
5.5.1设备功能简介、面板使用和其它。
5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。
5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。
5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。
1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。
静电检测仪操作业指导书

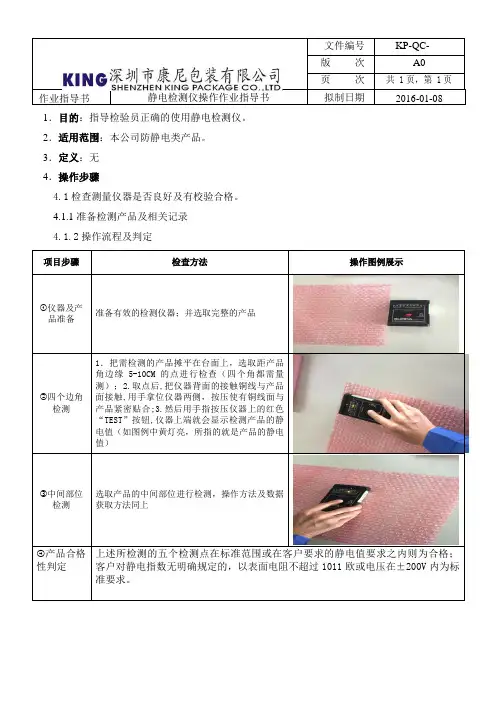

页次共 1页，第 1页作业指导书静电检测仪操作作业指导书拟制日期2016-01-08 1．目的：指导检验员正确的使用静电检测仪。
2．适用范围：本公司防静电类产品。
3．定义：无
4．操作步骤
4.1检查测量仪器是否良好及有校验合格。
4.1.1准备检测产品及相关记录
4.1.2操作流程及判定
项目步骤检查方法操作图例展示
①仪器及产
品准备
准备有效的检测仪器；并选取完整的产品
②四个边角
检测1．把需检测的产品摊平在台面上，选取距产品角边缘5-10CM的点进行检查（四个角都需量测）；2.取点后,把仪器背面的接触铜线与产品面接触,用手拿位仪器两侧，按压使有铜线面与产品紧密贴合;3.然后用手指按压仪器上的红色“TEST”按钮,仪器上端就会显示检测产品的静电值（如图例中黄灯亮，所指的就是产品的静电值）
③中间部位
检测选取产品的中间部位进行检测，操作方法及数据获取方法同上
④产品合格性判定上述所检测的五个检测点在标准范围或在客户要求的静电值要求之内则为合格；客户对静电指数无明确规定的，以表面电阻不超过1011欧或电压在±200V内为标准要求。
页次共 1页，第 1页作业指导书静电检测仪操作作业指导书拟制日期2016-01-08。
静电测试仪操作保养作业指导书[模板]
![静电测试仪操作保养作业指导书[模板]](https://img.taocdn.com/s3/m/a3895b4c284ac850ac02423e.png)
文件名称静电测试仪操作保养作业指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处主管适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。
2. 概述适用于本公司FMX-003静电测试仪操作使用。
3. 术语名称定义计量管理员按校验频率进行内校或外校。
测试员按要求使用仪器,对仪器进行日点检及保养。
4. 操作说明4.1使用前：首先检查静电测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员校验后再进行使用）；4.2各按键功能说明：4.3测量静电场操作：4.3.1为了准确测量，将接地线扣上FMX003背后的接地点，并连上测量地区的接触点，应可靠的接地；4.3.2进行测量前，应把静电测试仪向着没有静电磁场的方向或指向天空。
按下红色电源开关键，此时会有一声“Beep”响，静电测试仪进入测量模式，仪器前端两盏红色LED灯会亮起，同时显示板会显示电池状况。
这时，显示结果应为0.00 KV，若结果不为“0 .00KV”，请按灰色归零键（ZERO）归零。
（注意：若显示结果大于0.20时，即背景静电场超过200V，按归零键（ZERO）无效）；4.3.3测试时，请把静电测试仪向着被测对象，逐渐把静电测试仪靠近被测对象，直至两盏红色LED灯的投影重叠（即在标准测距25mm左右），这时，显示板会显示测量的数值和图形（注意：在靠近测量对象时，若数值超出可测范围，则会响起连续的“Beep”声，显示数值会闪动。
这时，应停止测量，否则会损坏内置的感应器）；4.3.4按下绿色锁定测试值（HOLD）按键，红色LED灯会关掉，显示板上的“HOLD”字出现，显示结果已锁定，方便移离测试对象作记录。
防静电测试仪作指导书
1．0 目的
为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用规程对本仪器制定正确的操作规则。
2 .0 范围
本规范适用于***公司内所生产及使用的各种塑胶卷/片材及塑胶制品。
3．0 定义
N/A
4 .0权责
4.1 品质人员对作业指导书中要求的防静电测试项目进行测试。
5.0 规范内容
5.1 测试方法
5.1.1 测试环境:
环境温度25±5℃，相对湿度30%～80%。
5.1.2 测试仪器使用方法：
5.1.2.1 表面电阻测试仪（XS-385）
简易表面电阻测试仪两个测试电极间距根据标准不变，测试时将被物放于绝缘的平面上，
表面测试仪平置在材料表面上，手指施加适当压力（2～4KG）于试按扭上，使测试电极与
材料表面接触良好，指示灯发亮档即为读数。
如果被测材料为软性材料，可施加4～6KG的
压力进行测试。
5.1.2.2表面电阻测试仪具体操作方法可参见《电阻测试仪操作规范》。
6.0表面电阻测试仪的量程
6.1 表面电阻测试仪量程从103Ω到1012Ω，误差为±1/2量级。
7．0 注意事项：
7.1每次使用时要先检查仪器各部件是否正常，电池是否装好。
7.2仪器内不要进水，以免造成短路，损坏仪器内部件。
7.3不用时，用原包装将其存放包装。
7.4仪器不要受到重击可严重碰撞。
8.0 附件：无。
静电环测试仪作业指导书

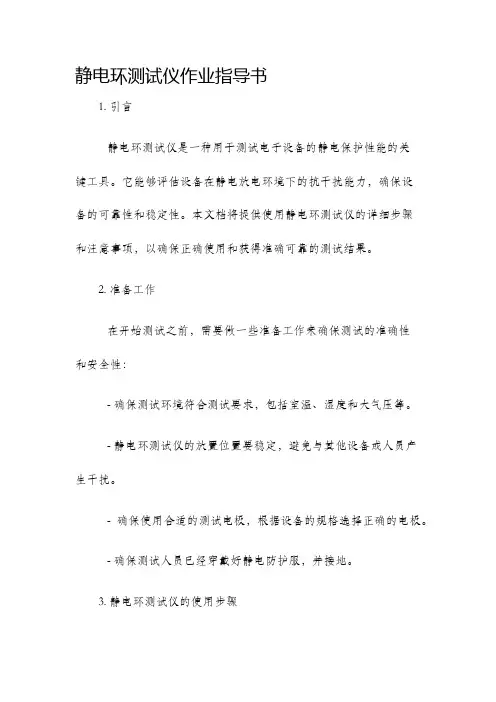

静电环测试仪作业指导书1. 引言静电环测试仪是一种用于测试电子设备的静电保护性能的关键工具。
它能够评估设备在静电放电环境下的抗干扰能力，确保设备的可靠性和稳定性。
本文档将提供使用静电环测试仪的详细步骤和注意事项，以确保正确使用和获得准确可靠的测试结果。
2. 准备工作在开始测试之前，需要做一些准备工作来确保测试的准确性和安全性：- 确保测试环境符合测试要求，包括室温、湿度和大气压等。
- 静电环测试仪的放置位置要稳定，避免与其他设备或人员产生干扰。
- 确保使用合适的测试电极，根据设备的规格选择正确的电极。
- 确保测试人员已经穿戴好静电防护服，并接地。
3. 静电环测试仪的使用步骤正确的使用静电环测试仪需要按照以下步骤进行：步骤1：将静电环测试仪插入电源，并将测试仪的电源开关打开。
等待测试仪自检完成。
步骤2：选择适合的测试模式。
大多数静电环测试仪都提供了多种不同的测试模式，可以根据不同的需求进行选择。
步骤3：连接测试电极。
将测试电极正确连接到测试仪上，并根据设备规格要求调整电极的位置和距离。
步骤4：准备被测试的设备。
确保被测试的设备处于正常工作状态，并根据设备要求调整设备的工作模式和参数。
步骤5：开始测试。
按下开始测试按钮，测试仪将根据所选的模式开始进行测试。
步骤6：测试结果的获取和分析。
测试完成后，测试仪将提供测试报告和结果。
根据测试结果进行分析，并做出相应的调整。
4. 注意事项在使用静电环测试仪的过程中，需要注意以下事项来确保测试的准确性和安全性：- 确保设备已经接地。
测试之前，必须确保被测试的设备已经正确接地，以避免静电放电引起的损坏。
- 使用正确的测试电极。
根据设备的规格要求，选择合适的测试电极，并确保电极的位置和距离正确。
- 避免干扰。
测试环境中应该避免干扰源的存在，包括其他电子设备和人员。
- 注意测试仪的安全操作。
在操作测试仪的过程中，应该遵守测试仪的安全操作规范，避免触摸高压部件和高电位测试点。
静电作业指导书
五.注意事项
1测试仪的电压低于7伏时，请更换电池；
⒉测试“NG”的静电手环要通知拉长即刻更换；
⒊记录表的填写要真实，不可代填。
制作：
审核：
批准：
2.人体对地电阻测试方法
（1）.穿好静电衣、鞋，戴好静电帽和静电手套，（注意鞋、手套要保持干燥。）
（2）.将测试仪的档位打到750KΩ-100MKΩ，双脚站在测试仪的踏板上，一只手按住测试仪的触摸盘。
（3）.LED显示“GOOD”可以通过，显示“HIGHT”表示静电环内阻过高，“LOW”表示静电环内阻过低，将重复（1）步骤再进行测试。
四.测试方法
进入SMT人员首先触摸静电扶手放掉人体内的静电电荷。
1.静电手环测试方法：
（1）.首先检查静电手到750KΩ-100MKΩ，然后将静电环的触点同测试仪的触点相接，一只手按住测试仪的触摸盘；
（3）.LED显示“GOOD”可以通过，显示“HIGHT”表示静电环内阻过高，“LOW”表示静电环内阻过低，将重复（1）步骤再进行测试。
静电控制测量指导
文件编号：
SK20079866
文件版本：
文件类型：
作成日期：
20071009
一.目的
加强静电防护管制，防止在生产中静电放电。
二.适用范围
进入SMT车间的所有人员。
三.静电认识
静电荷在不同静电势的两个物体上快速转移的现象称为静电放电（ESD）；产生静电的方式主要为感应和摩擦；它的产生会给电子元件带来极大的破坏性，因此静电防护工作尤为重要。
SMT静电测试作业指导书
2.测量：
2.1 将10欧的按钮按下，再按“MEAS”按钮，观察其指针
旋转状况，当指针超过满刻度时，再使用100欧档进行测
量；一般情况下，测量地线静电线只用10欧档，规格为10
欧以下；
2.2 当用10欧档进行测量，发现有大于10欧时有两种可 能：
图3
⑴在车间外打的桩不合格，这种情况较多，只要把桩
的距离和与线的连接调整好以后即可；
制订日期
页码 相关 图片
பைடு நூலகம்
2018/5/1 第1页，共1页
图1
三、接地电阻测量（图3） 1.接线：
相关 图片
将导线绿、黄、红分别接在仪表上的E、P、C三极(分别有
颜色标识)，然后把黄、红两条线拉到车间外与大地相连的
两个铁桩上，注意：两个桩之间的距离必须要5～10米之
间，把绿色一条线接在需要测试的地在线；
XX电子科技有限公司
SMT静电测试作业指导书
文件编号 文件版本
XXX-QPAENG012
A/01
一、表面阻抗测量（图1） 1.将表面阻抗仪平放在待测桌面上；
相关 图片
二、静电电压测量（图2） 1.按住仪表上ON按钮3秒钟，松开按钮之后测量仪打开；
2.用手指按在仪表上表面的红色按钮上；
2.再按住ZERO按钮，即ON按钮，直到显示值为零；
3.观察手指按下时指示灯的显示位置，当在106～1010范围 内时，表示被测面的阻抗合格； 4.当被测桌面不在106～1010范围内时，须更换桌面静电皮 。
3.把测量仪侧面发光处正对被测面，然后靠近，拉远观察 光环的晃动状况，当光环不晃动时(晃动很小时)，按下 HOLD按钮，此时显示的值即是被测面的静电电压； 4.按住HOLD按钮3秒钟之后，测量仪关闭电源； 5.标准为小于70V。
静电检测作业指导书
1.0目的
1.1.为静电防护外围环境设施检测办法提供一个系统的管制方式,以求完善管理我司静电防护
设备的检测系统
2.0范围
2.1.适用于本公司保护ESD敏感性电子组件及产品所使用的所有相关材料及设备的测试指导
3.0测量方法
3.1.静电接地线的测量：
用万用表一表笔接车间内第一线的ESD接地线，另一表笔接第二线的ESD接地线，依次进
行测试车间内的ESD接地线；参照图如下：
3.2.设备、仪器软、硬接地的测量：
用万用表一表笔接到地线上，另一表笔接到设备、仪器的金属外壳，测试其电阻值，参照下图左所示，接地电阻值：R≤10Ω；
3.3.电烙铁、焊接设备漏电压测量：
用万用表一表笔接触烙铁头，另一表笔接地，量测其电压，其电压范围为：U≤20V
4.0相关文件
4.1ANSI/ESD-S20.20-2009
4.2SJT 10694-2006
4.3GJB3007-1997
编制:日期:批准:日期:
全景式ESD防静电检测作业指导手册
全景式ESD防静电检测作业指导手册1. 引言本手册旨在提供全景式ESD防静电检测作业的专业指导，确保作业过程中防静电措施得到充分落实，保障电子产品的质量和安全。
本手册适用于从事ESD防静电检测作业的工程技术人员和操作人员。
2. ESD基本概念静电放电（Electrostatic Discharge，ESD）是指电荷的迅速转移，通常表现为电火花或电流。
ESD会对电子产品造成损害，影响其性能、可靠性和寿命。
因此，在生产和操作过程中，必须采取有效的防静电措施。
3. 检测设备及工具3.1 全景式ESD检测仪全景式ESD检测仪是一种高性能、高灵敏度的防静电检测设备，可实时监测作业区域的ESD状况。
检测仪应放置在作业区域的中央，确保检测范围覆盖整个作业区域。
3.2 防静电手环防静电手环是一种个人防护设备，用于将人体静电导入大地，避免人体产生ESD。
操作人员应在进行ESD检测作业前佩戴防静电手环。
3.3 防静电桌垫防静电桌垫是一种防静电材料，可将桌面上的静电导入大地。
作业过程中，应将防静电桌垫放置在操作桌面上。
4. 检测作业流程4.1 准备工作（1）确保全景式ESD检测仪设备正常运行，检测范围覆盖整个作业区域。
（2）操作人员佩戴防静电手环，并在操作桌面上放置防静电桌垫。
（3）检查作业区域内的防静电措施是否到位，如防静电地板、防静电门等。
4.2 检测作业（1）根据作业需求，选择合适的ESD检测项目，如表面电阻、静电电压等。
（2）将待检测物品放置在防静电桌垫上，确保物品与桌垫接触良好。
（3）使用全景式ESD检测仪对待检测物品进行检测，观察并记录检测结果。
（4）如检测结果显示存在ESD问题，应采取相应的改进措施，如调整作业环境、加强个人防护等。
4.3 作业结束（1）检测作业完成后，操作人员取下防静电手环。
（2）关闭全景式ESD检测仪设备。
（3）整理作业现场，确保作业环境整洁有序。
5. 注意事项（1）操作人员应熟练掌握全景式ESD检测仪的使用方法。
静电测试仪作业指导书
3 4 5 6 7 8 9
10 11 12 13 14
测试结果及 显示状态
使用工具 感应区 备注：
LOW：偏低 GOOD：良好 HIGH：偏高 序号 1 2 3 4 5 工具名称 静电环 静电仪
设定参数/用途
数量 1PCS 1PCS
注意事项： 1、在测试静电环时手不能接触测试仪后面的插孔及连接线金属部 位，否则测试结果不准确. 2、检测时发现静电环不良后，不能将不良静电环带入车间内作业 3、带静电环一定要接触到皮肤表面。 PDF 文件使用 "pdfFactory Pro" 试用版本创建 ÿ
制作
PE
审核
核准
机型
静电环测试仪
作业名称
正确、规范使用静电环测试仪
工位
1
作业工时
编号
WI-静电环测试仪-FHY
版本
A0 依据
日期
修改记录
2012-4-26 审核
连接线
仪器插孔
测 试 夹
一、操作说明： 1、仪器安装 序号 1.1打开静电环测试仪后面的电池盒，装入9V电池， 1 盖好外壳。 2 1.2将测试连接线插入仪器插孔中，用手按下金属圆 盘检查是否已安装好，若安装好指示灯亮（HIGH）， 序号 红灯并发出“滴”声音讯号 1
2
使用物料
料号 名称/规格 用量
ቤተ መጻሕፍቲ ባይዱ
二、有线/无线静电环的测试方法 2.1在确保测试仪通电情况下，先佩戴好静电环，手 腕带内金属片须紧贴着手皮肤，然后将有线静电环的 鳄鱼夹与测试仪连接线的测试夹相接，无线静电环检 测时则将测试夹夹在静电环的金属帽上，最后按下测 试仪上的（金属圆盘）感应区2-3秒，待指示灯稳定 后再判断。 三、测试判定 3.1确定静电环与仪器连接OK的情况下，当测试仪状 态栏显示灯“GOOD”绿灯亮起时，表示静电环OK，当 状态栏显示红色灯“LOW”或“HIGH”时，表示该静 电环已不合格，需及时更换静电环，并重新测试OK为 止。
静电检测仪(静电测量仪)说明书
-第5页
INST-05070压测量范围: 0 ± 1.49 KV(低量程)
± 1.0 KV ～ ± 20.0 KV(高量程)
离子平衡电压测量范围: 0 ～ ± 200 V
测量距离: 25 ㎜ ± 0.5 ㎜ (在带电体和测量仪器之间)
Simco 便携式数字静电测量仪
型号 FMX-003
指导书
安装/操作/维护
注意
在你试图安装或者操作之前仔细阅读和理解这些指导是非常重要的。没有这么做可能会造成严重的个人受伤及 [或] 损坏仪器. 在这一本手册最后部分提供有一手写的保证证书。请小心地保存起来.
第五节电源……………………………………………………………………… 8
第六节静电荷测量……………………………………………………………… 9
第七节离子平衡测量…………………………………………………………… 14
第八节功能表…………………………………………………………………… 20
*当电池被强制地以错误极性装入时 ,端子将会被损坏.
*在关闭电池盖前,请确定没有线端子部份露在电池箱之外.
第8页
INST-05070410
第六节静电测量
FMX-003 有四个按钮可以运行许多功能. 按钮颜色命名功能
按 钮 颜 色 名 称 功 能
如果跌落，此仪器很容易损坏。如果发生此类事情，它应该交由授权的技术人员做仔细的检查和必要的修理. 此仪器为电子设备，其包含的传感器可能对机械的震动和冲击非常敏感. 当然它也包含有一个微型处理芯片和电子电路,所以它不能在有许多电子噪音的环境中使用.
当电压读数超出测定范围之外的时候会中止测量. 如果超过量程使用,有可能损坏感应器.
静电量测仪 阻抗测试仪操作指导书
名称：阻抗测试仪操作指导书版别A0一、目的：正确使用仪器，延长设备使用寿命，减少测试误差值。
二、范围：板卡厂有需要使用阻抗测试仪人员，可以量测静电皮、静电及帽、静电手套、静电刷、静电椅、静电箱等所有防静电用品.三、定义与权责：制工部：对在测量过程中提供技术支持。
制造部：按防护用品按周期表要求进行检测，判定，并做好相应记录，设备的防护保养等QC：对防护用品测量结果进行确认，确保记录符合要求。
四、作业内容与步骤：4.1仪器界面与配备说明4.1.1配备：重锤（即测试电极）*2 ；电源*1；主机*1；地线*1；连接线*2.4.1.2界面说明.名称：阻抗测试仪操作指导书版别A04.2表面阻抗量测（点对点）4.2.1按下图连接线线头将主机与2个重锤连接名称：阻抗测试仪操作指导书版别A04.2.2将重锤放在被测物表面，被测物需做清洁。
4.2.3确认被测物的大概量测范围调节合适的电压（标准过程规定：在阻抗值大于106欧姆/□时，必须在稳定的100伏电压下测量，阻抗值小于106欧姆/□时必须使用10伏测量。
这一规定在ANSI/EOS/ESD标准DS4.1,S7.1和S11.11中有解释。
）4.2.4按下按键直到出现量测值，将量测值填在对应表单中。
4.2.5当量测较小物体平面时可不用重锤，直接将主机背面的2根电极压在被测物上测试（如静电袋，静电帽等）名称：阻抗测试仪操作指导书版别A04.2.6针对镊子、静电同刷等更小物体则接重锤的那头都换成鳄鱼夹，使用鳄鱼夹夹住来进行量测。
4.3面对地阻抗量测（点对地）4.3.1将其中一个连接重锤的拔下接到接有鳄鱼夹的静电接地线上。
4.3.2确认被测物的大概量测范围调节合适的电压4.3.3按下按键直到出现量测值，将量测值填在对应表单中。
4.4仪器的点检与保养4.4.1使用前确认各线材是否完好，有无破损及接插松脱，如有及时修复或更换。
4.4.2电量是否1格以上，如不够可以直接插电源使用或充电后再用。
防静电专用测试仪使用操作指导书
****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。
5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。
5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。
5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。
5.4.1设备功能简介、面板使用和其它。
5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。
5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。
5.5. 静电消除测试仪MODEL 158使用。
5.5.1设备功能简介、面板使用和其它。
5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。
5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。
5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。
1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。
静电放电抗扰度测试仪作业指导书教学提纲
静电放电抗扰度测试仪作业指导书静电放电抗扰度测试仪作业指导书1. 目的本规范规定了ESD-2005静电放电抗扰度测试仪的操作方法、维护保养及安全规范，指导操作人员正确作业。
2. 适用范围测试中心静电放电抗扰度测试仪（ESD-2005）3. 检测单位质控部4. 设备操作方法4.1静电放电抗扰度测试仪测试面板说明：○1放电电压极性切换按钮○2显示窗○3电压设定选择按钮○4防电间隔时间设定选择按钮○5放电次数设定选择按钮○6 IEC标准放电电压指示灯○7 IEC标准放电电压设定按钮○8移位按钮○9数字加1按钮○10 数字减1按钮○11‘DISCHARGE MODE’选择按钮○12 气隙放电模式指示灯○13 接触放电模式指示灯○14 电源开关○15 高压输出指示灯○16‘TRIGGER MODE’选择按钮○17‘STOP’按钮○18‘STOP’按钮指示灯○19‘START’按钮○20‘START’按钮指示灯○21‘20pps’触发模式指示灯○22‘COUNT’触发模式指示灯○23‘SINGLE’触发模式指示灯○24 高压插座4.2操作指南4.2.1 放电电压设置首先点按钮○3进入放电电压设置状态，此时放电电压显示窗口十位数以闪烁方式显示，表示该位处于编辑状态。
此时点按钮○9、○10可以改变该位数字，而后点按钮○8移动输入位到个位数，此时放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于编辑状态，点按纽○3退出放电电压设置状态。
4.2.2 放电电压极性设置点按纽○1即可实现切换电压极性的操作。
4.2.3 放电间隔时间设置首先点按纽○4进入放电间隔时间设置状态（注意：触发模式应为COUNT），此时放点间隔时间显示窗口个位数以闪烁方式显示，表示该位处于编辑状态。
此时点按纽○9、○10可以改变该位数字，而后点按纽○8移动输入位到小数点后第一位，此时放电间隔时间设定值的各位数已输入仪器，放电间隔时间显示窗口小数点后第一位以闪烁方式显示，表示该位处于编辑状态。
静电测试仪作业指导
试仪上五金区域（双脚必需站平），如图2
图1
双脚站于测试 仪双脚图标上 方五金区域
图2
将静电手环的连接线五金插头夹于五金柱， 3 或者将插头从鳄鱼夹上取出，然后将其插入
测试仪对应孔位，如图3
4
将戴好静电手环的手掌按于测试仪有手掌标 示图标的五金区域3秒左右，如图4
将静电手环连接头 （鳄鱼夹）夹住测 试柱子
是否佩戴合格，静电鞋是否穿着正确，如为 静电手环或静电鞋不良则须更换新的合格品
下方两指示灯亮绿灯
如图5、图6，
PASS，上方一指示灯
测试不通过一律不准进入车间，必须更换直
FAIL HI区域亮红灯， 表示静电鞋测试合格，
Байду номын сангаас
三处指示灯均是FAIL HI区域亮红灯表示静
至测试合格才可进入车间——员工更新用的 静电手环测试失败 备品由车间主管负责安排预备，线长现场提
文件名称 发行日期
静电测试仪测试作业指导书
静电测试仪测试方法
文件编号：
2013.3.11
生效日期
2013.3.11
版本号：
C
作业步骤
图示
穿戴好防静电衣、防静电帽及防静电鞋（具 1 体要求参见工厂静电服穿着规范），将静电
手环戴于手腕（注意必须紧贴皮肤），如图1
2
双脚对准静电测试仪上双脚图标站于静电测
静电手环必需 紧贴皮肤
图3
手掌按于测试仪有手 掌标示的五金区域3秒，
指示灯PASS区域绿灯 图4
全亮表示测试合格
检查测试仪上判定结果，PASS区域三处指示
灯全亮绿灯表示静电手环及静电鞋测试均合
格（上方指示灯代表静电手环，下方两指示
灯表示静电鞋），如FAIL HI或FAIL LO灯亮
表面静电测试仪sop
请共同建品质文化，不制造不良；不将不良流到下过程；不接收不良；------从你我做起！ 文件名称 静电消除器 型 号 文件类别 操作指导书 工 序 作 一、目的： 2.2静电测试仪的操作方法： 2.2.1将静电测试仪之POWER打到ON位置。 2.2.2DC/AC设置为DC。 2.2.3MAX/REAL设置为MAX。 2.2.4将赤色LED光焦点对准一零电位物 体，距离5cm，调整ADJ。校正静电测试 仪之基准电位为0.00V。 业 方 法 工位名 NO 1 2 3 4 5 静电测试仪 6 7 文件编号 版本/状态 A00 使 用 材 料/工 具 材料名称 型 号 数量 页次 1/7
2.2.5测量时将赤色LED光焦点 垂直于被测物体， 距离5cm （现场测量， 当看到被测物体上赤色光圈中有深色聚光点时， 即为合适的距离），在液晶显示屏上会出现电压值，读取数值稳定后之电压。 2.2.6注意事项： 2.2.6.1拿取测量仪器时，应将带子套在手腕上，避免摔坏仪器。 2.2.6.2量测时针对量测部缓慢移动，记录其最高静电值。 2.2.7量测方式： 测试标准值：-100V~+100V。若有异常，先进行排除，排除后依表单内容点检记录。 2.2.8异常时的处理方法： 2.2.8.1先再次确认量测方式及步骤是否正确。 2.2.8.2 同时检查静电测试仪工作是否正常。
审 核
工 程
制 表
制 表 日
2006．5．30
审 核
工 程
制 表
制 表 日
2006．5．30
捷 联 作 业 指 导 书
请共同建品质文化，不制造不良；不将不良到下过程；不接收不良；------从你我做起！ 文件名称 静电消除器 型 号 文件类别 操作指导书 工 序 作 业 方 法 工位名 NO 1 2 3 4 5 6 7 文件编号 版本/状态 A00 使 用 材 料/工 具 材料名称 型 号 数量 页次 1/7
ESD静电放电试验作业指导书
ESD静电放电试验作业指导书试验项目静电放电试验（ESD）产品名称彩色电视机、视盘机版本：03 第1页共3页使用仪器设备静电模拟测试仪ESS--100L一、试验目的：试验产品在规定的条件下，经受静电放电试验时，其抗扰度能力（参考标准IEC-61000-4-2）。
二、试验条件：1. 试验环境：环境温度：15℃～35℃；相对湿度：30% ～60% RH；2. 测试条件：彩色电视接收机-- TV状态，自动选台后，图像选定在彩色测试卡信号（PAL制）或彩条信号（NTSC制），图像模式设置为“标准”或“自然”状态；伴音选定1KHz正弦波信号，伴音输出为额定功率的1/8 W或40%音量（音调置中间位置）。
其它状态可输入对应的信号。
视盘机-- 机器正常工作状态，但输出端口不连接其它设备。
3．试验仪器：静电模拟测试仪ESS--100L （放电电容：150 pF，放电电阻：330Ω）。
4．试验装置要求：a）一张独立的桌子，两张金属耦合板分别放在桌子上面和桌子下面（桌面上金属耦合板尺寸为80cm*160cm，桌子下面金属耦合板必须大于80cm*160cm，金属耦合板厚度不小于1mm；两张金属耦合板之间的距离必须为80cm）。
b) 两张金属耦合板之间接一只470KΩ的大功率电阻，电阻两端通过宽为1.5cm铜带相连接；桌子下面的金属耦合板须用一条宽为1.5cm的铜带连接到大地。
c) 桌子侧面安装一块10cm高的塑料夹板，塑料夹板上方垂直安置一块50cm*50cm金属耦合板，该金属耦合板与大地相连的金属耦合板之间接一只470KΩ的大功率电阻，电阻两端通过宽为1.5cm铜带相连。
d)静电试验仪的地线须接大地，且要放到测试台以外的绝缘板上，被测试仪器置于测试台上。
e)机器插上信号线，连接正常供电电源、且处于正常工作状态。
f) 操作人员双脚须在与大地相连的铁皮上进行操作。
静电放电试验作业指导书试验项目静电放电试验（ESD）产品名称彩色电视机、视盘机版本：03 第2页共3页使用仪器设备静电模拟测试仪ESS--100L三、试验要求：1．受试机器：试验前机器应能正常工作，各输入或输出端口须完整和正常。
IQC防静电测试作业指导说明书
在100V左边红色区域内，则仪器需要更换电池重新测试；假如指针指在100V右边红色区域内，则仪器需要进行校验；假如电极不洁净, 则使用70%以上酒精溶液进行清洗；5.2 测试要求测试项目测试频率接收标准仪器抽样水准防静电手链插孔接地电阻1次/周RTG﹤4Ω万用表100%工作台表面接地电阻1次/周1×106Ω﹤RTG﹤1×109Ω兆欧表每个独立的ESD台面相关金属设备接地电阻1次/月RTG﹤4Ω万用表100%防静电保护地板表面对地电阻1次/月1×105Ω～1×109Ω兆欧表每个独立的ESD地面ESD椅子接地电阻1次/月RTG﹤1×109Ω兆欧表100%ESD工作服点对点及袖对袖电阻1次/月1×105Ω～1×1011Ω兆欧表20%耗散型材料表面电阻率105Ω/sq～1012Ω/sq表面电阻率测试仪100%耗散型材料表面电阻104Ω﹤R﹤1011Ω兆欧表100%防静电手链测试次/天N/A防静电鞋/手链测试仪100%防静电鞋测试次/天N/A防静电鞋/手链测试仪100%防静电手套电阻率105Ω/sq～1011Ω/sq表面电阻率测试仪防静电手套摩擦电压﹤100V静电压测试仪手指套表面电阻104Ω﹤R﹤1011Ω兆欧表手指套摩擦电压﹤100V静电压测试仪1次/月1次/月100%1次/月20%5.3防静电手链插孔接地电阻(RTG)测试：a、将万用表量程拨杆拨至电阻量程MΩ/Ω档；b、将万用表两表笔跨接于防静电手链插孔和接地点上；c、万用表显示器上显示稳定后，其读数就是该插孔对地电阻（RTG）值；d、将显示器上读数统计到《防静电手链插座和ESD桌面测试统计》里；e、使用自动报警手腕带接地孔,出现报警时，需要确定ESD手腕带或手腕带接地孔接地是否良好。
若仍然出现报警，则通知相关部门进行维修。
注: 全部手链插孔要求请依据下图所表示:通用ESD手腕带接地孔 ESD自动报警手腕带接地孔5.4ESD桌面对地电阻测试：a、将兆欧表一极接连至接地点，另一极放在工作台面；b、待读数稳定后读出对地电阻值并统计；5.5静电地板对地电阻测试a、将兆欧表测试接触器一端放在需测试地板表面.另一端夹在接地插座上, 将仪器测试档拔到SURFACE TEST-100V 档, 按下TEST 测试键. (图)b、待读数稳定后读出对地电阻值并统计；5.6相关金属设备接地电阻测试：a、将万用表量程拨杆拨至电阻量程Ω档；b、将万用表两表笔分别跨接于设备接地点和保护接地线上；c、待万用表显示器上显示稳定后，其读数就是该金属设备对地电阻值并统计；5.7ESD 椅子接地电阻测试：a、置一个电极在静电椅子表面，另一个电极连接接地点，然后将仪器试档拔到SURFACE TEST-100V 档,按住“TEST”按钮进行测试；具体测试图b、待测试仪显示器上指针显示稳定，将读数并统计；5.8ESD工作服表面电阻测试：a、将工衣平放在绝缘板面上；b、点对点/袖对袖电阻测试方法参考下图：c、将仪器测试档拔到SURFACE TEST-100V 档, 按下TEST 测试键，待测试仪显示器上指针显示稳定，读取数据并统计；5.9ESD帽表面电阻测试：同5.8测试方法一致；5.10 耗散性材料/抗静电材料/手套/手指套测试：a、抗静电材料静电压测试以下图：b、表面电阻率/表面电阻测试以下图：c、手指套表面电阻测试以下图：5.11防静电鞋/防静电手带测试：5.11.1防静电鞋/防静电手链两用测试仪说明1、Selective switch/ 转换开关2、OK/NG indicators / 合格和不合格指示灯3、“ Battery” LED indicator / “ 电池” 指示灯4、Metal contact plate(hand touch) / 金属触盘（手触）5、Jack / 插孔6、Metal contact plate(Footwear) / 金属触盘(鞋触)ESD人体综合测试仪5.11.2 防静电手链测试：a、带上防静电手链，将手链另一端插入测试插孔中. 并将转换开关切换到750K-10M；b、按下金属触盘(手触)并压紧。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
显示屏右下角显示"Hi"字样，无红光，测试如右图距待测试物25mm测试。
4.1：插头或鳄鱼夹必须与地线相接；
4.2：测试员若接触LED或IC时需佩戴静电环，其它的不用佩戴静电环（如图一不需佩戴静
电环，
4
注意 事項
图4.3二：需除佩静戴电静
效4.4果：确当认静：电除
0~20KV档
值超过200V
作业。
佩戴静电环
SOE
淳安電子股份有限公司 Shun On Electronic
Co.,LTD
生產部
Production Department
静电测试仪作業指導書
文件編号File No.：SOETPD-
版本/Version：1.2
發行日期/Edit Date： 机密等級Class：一般/Normal 頁数Page：1/1
接地鳄鱼夹
检验 每班作业前除尘员对除尘机进行静电效果确认，并将确认值填写在《设备日、周保养卡》上
5
要求
图二测试时可能会接触产品中的LED或IC
5
检验 要求 。
图二测试时可能会接触产品中的LED或IC
資產編號
設備名稱
静电测试仪
工序名稱
所有除静电工序
車間/部門
生产部
作業序号 作業名称
1
作业目 的
1.1：防止产品因静电造成不良；
2
治工具 及物料
2.1：待测静电材料、静电测试仪；
3.1：将鳄鱼夹接地；
作業內容
工藝簡圖（仅供参考）
3.2：打开电脑"POWER"档；
3.3：选择档位尽量先选择0~20KV档位，若测试值很小，无法显示则选测0~200V；
3
正试 3.4：选测测试档位0~20KV打开"POWER"档，此时测试成一点，此时是最佳测试距离即25mm，读出测试数据即
为测试值； 3.5：选择测试档位0~200V按住"ZERO"键不放，同时按住"POWER"键，测试仪鸣叫两声，
图一测试时不会接触LED或IC
