分布式光纤传感器共25页

合集下载

分布式光纤传感技术介绍

分布式光纤传感技术介绍

分布式光纤传感技术介绍哎呀,说起这个分布式光纤传感技术,我可得好好给你掰扯掰扯。

这玩意儿,听起来挺高大上的,其实呢,就是用光纤来感知周围环境的变化,比如温度啊、压力啊、振动啊这些。

你可能会想,这不就是一根线嘛,能有啥大不了的?嘿,别小看这根线,它可聪明着呢!首先,咱们得聊聊光纤是啥。

光纤,就是那种细细的、透明的玻璃丝,你家里宽带上网用的那种。

但是,分布式光纤传感技术用的光纤,可比那个高级多了。

这种光纤,里面可以传递光信号,而且,这些光信号在光纤里走的时候,会因为周围环境的变化而改变。

这就是分布式光纤传感技术的核心。

比如说,你把光纤埋在地下,用来监测管道有没有泄漏。

如果管道漏了,周围的温度、压力就会变化,这些变化就会影响光纤里的光信号。

光纤里的光信号一变,咱们的设备就能检测到,然后发出警报。

这就是分布式光纤传感技术的一个应用。

再给你举个栗子,我有个朋友在建筑工地上工作,他们就用这个技术来监测建筑结构的安全。

你想想,建筑工地上那么多大型机械,万一哪个地方没搞好,那可不是闹着玩的。

他们就把光纤埋在混凝土里,一旦有裂缝或者变形,光纤里的光信号就会变化,设备就能检测到,及时采取措施。

这个技术还有个好处,就是它可以覆盖很长的距离。

不像传统的传感器,只能监测很小的区域。

分布式光纤传感技术,一根光纤可以拉很长,监测的范围自然就广了。

而且,它还很耐用,不怕风吹日晒,也不怕腐蚀。

说到这儿,你可能会觉得,这玩意儿这么厉害,肯定很贵吧?其实,随着技术的发展,成本已经降低了很多。

而且,因为它可以减少维护成本和提高安全性,长远来看,还是挺划算的。

总之,分布式光纤传感技术,就是用光纤来感知世界的一种高科技。

它虽然听起来有点复杂,但其实原理挺简单的,就是利用光信号的变化来监测环境。

这技术在很多领域都有应用,比如石油、天然气、土木工程、环境监测等等。

随着技术的不断发展,我相信它会越来越普及,给我们的生活带来更多便利和安全。

分布式光纤传感系统介绍

分布式光纤传感系统介绍

分布式光纤传感系统的关键技术’2

光纤传感技术及传感器封装技术
通过光纤传感光路的设计,实现光信号的稳定性 和信号解调的可靠性,并设计合理的封装结构保 证光纤传感不受环境变化的影响,提高传感系统 的可靠性,要解决以下问题:

选择合理搭配的光学器件,降低光学损耗和色散。


设计合理的光路结构,实现合理的光学解调方案,并 保证光学系统工作的可靠性。
• 分组计划
按工作任务分成四个小组 – 激光光源驱动电路设计组:光源设计 – 光纤传感链路及传感器封装设计组:光路设计 – 光电转换与信号采集电路设计组,含A/D转换 与数据存储:信号采集 – 数字信号处理与信号解调组:信号处理 – 系统主机结构设计:信号采集组负责
分布式光纤传感系统的研究计划’2
• 任务计划(光源设计组与信号采集组)
– 完成设计指标分析 – 完成电路设计原理分析与成本核算 – 完成电路原理图设计与分析 – 完成电路PCB和系统机械结构的设计与分析 – 完成PCBA和系统机械件的加工 – 完成PCBA的调试 – 参与系统调试与系统优化
分布式光纤传感系统的研究计划’3
• 任务计划’2(光路设计组)
分布式光纤传感系统的关键技术’5
― A/D转换的精度; ― A/D转换的参考电源的稳定性; ― 采集数据的存储与传输速率。
1、每完成一次完整的测试,要对5千个点做2 个(stokes和 anti-stokes)采样,每个点要采样20万次,因此,一次测试 完成后的数据量为: N=2 ×5 ×103 ×2 × 105=2G(字节)=16G(比特) 2、数据传输要求在20s的时间内完成数据传输和处理,则 要求的数据传输 为: V=N/20=16G/20=800 (Mbps)

分布式光纤传感器原理

分布式光纤传感器原理

分布式光纤传感器原理一、分布式光纤传感器原理分布式光纤传感器(Distributed Optical Fiber Sensor,DOFS)是一种新型传感技术,它利用光纤原理监测、测量被测目标的参数。

传感器通过植入光纤改变或分析光纤内传播的光脉冲,根据数学模型和算法从光脉冲的改变中分析出被测参数,从而达到监测或测量的目的。

传统的光纤传感器主要分为单点检测和分布式传感两类。

单点检测只能检测光纤段的一点,而分布式传感则可以同时监测整个光纤段的参数,如压力、温度、振动等。

分布式光纤传感器主要有两种:光纤Brillouin散射传感器(Fiber Brillouin Scattering Sensor)和光纤Raman散射传感器(Fiber Raman Scattering Sensor)。

1. 光纤Brillouin散射传感器光纤Brillouin散射传感器是利用光纤内固有的acoustic-optic 效应(Brillouin散射)来测量光纤内部的物理参数,如压力、温度、拉力等。

光纤Brillouin散射是指一束光线入射至光纤材料或结构中,由于光纤材料的内部固有声子和光子的相互作用,使得光子的波长会发生微小的变化,即光子的波长会发生一个内部固有的 Brillouin 光谱线,里面包含着光纤的特征参数,例如压力、拉力、温度等。

2. 光纤Raman散射传感器光纤Raman散射传感器是基于光纤Raman散射原理,利用激光激发出的光纤中的能量状态的微小变化来测量物理参数,如温度、压力、拉力等。

光纤Raman散射(Fiber Raman Scattering)是指一束激光入射至光纤中,由于光子和光纤中的自由电子的相互作用,使得激光光子中的能量状态发生微小的变化,从而产生一条Raman光谱线。

里面包含着光纤的特征参数,如温度、压力、拉力等。

二、分布式光纤传感器的应用分布式光纤传感器在工程和科学研究中有着广泛的应用,如用于: 1. 架构监测:可为大型结构物提供细节的分布式监测,如桥梁、建筑物等;2. 海洋和河流监测:可以实现实时的海洋流速和河流溯源的监测;3. 地质监测:可以检测地表或地下的地质变化,如地震、地质构造变化等;4. 军事和安全监控:可以检测活动的物体,如坦克、舰船等;5. 工厂设备监控:可以实现机器的实时监控,如机床、发动机等。

《分布式光纤传感器》课件

《分布式光纤传感器》课件

03Leabharlann 交通用于监测高速公路、 铁路和桥梁的结构健 康,确保交通安全。
04
环保
用于监测土壤、水和 空气的质量,以及污 染源的定位。
分布式光纤传感器的优势与局限性
优势 同时测量沿光纤分布的温度和应变等物理量; 高精度、高灵敏度和高分辨率;
分布式光纤传感器的优势与局限性
测量距离长,可实现连续监测; 耐腐蚀、抗电磁干扰和本征安全。
分布式光纤传感器的成本和稳定性问题也需要得到解决,以便更好地推广和应用。
分布式光纤传感器与其他传感器的集成和协同工作需要进一步研究,以提高监测系 统的整体性能和稳定性。
对未来研究和应用的建议
鼓励产学研合作,加强分布式 光纤传感器技术的研发和应用 研究,推动技术进步和产业发
展。
加强国际合作与交流,借鉴 国外先进技术和发展经验, 提高我国分布式光纤传感器
技术的国际竞争力。
鼓励企业加大投入,推动分布 式光纤传感器技术的商业化应 用,拓展应用领域和市场空间

THANKS
感谢观看
开发新型分布式光纤传感器技术
新材料
探索新型的光纤材料和光学器件,以 提高分布式光纤传感器的性能和功能 。
新原理
研究新的分布式光纤传感原理和技术 ,以拓展其应用领域和解决现有技术 的局限性。
05
结论
Chapter
分布式光纤传感器的重要性和应用前景
分布式光纤传感器在长距离、大范围监测中具 有明显优势,可广泛应用于石油、天然气、电 力等行业的安全监测和预警系统。
预警系统
利用分布式光纤传感器监测建筑物周围的环境变化,如地震、风力和 温度等,及时发出预警,预防潜在的自然灾害和人为破坏。
04

全分布式光纤传感技术

全分布式光纤传感技术

基于布里渊光频域分析(BOFDA)技 术的分布式光纤传感器
BOFDA同样是利用布里渊频移特性来实现温度/应 变的传感,但其被测量空间定位不再是传统的广时 域反射技术,而是通过得到光纤的复合基带传输函 数来实现的。
fS fP fB
基于布里渊光时域分析(BOTDA)技 术的分布式光纤传感器
处于光纤两端的可调谐激光器分别将一脉冲光与一 连续光注入光纤,当泵浦光和探测光的频差与光纤 中某区域的布里渊频移相等时,在该区域就会产生 布里渊放大效应(受激布里渊散射),称之为布里 渊受激放大作用,两光束之间发生能量转移。
测量精度(Accuracy)
Part.2 关于PPP-BOTDA的说明
25
应变测量精度 温度测量精度
7.5微应变 0.35摄氏度
Specification of NBX-7000
测量精度(或称为准确度)是指实测结果(result of a measurement)和真实 值(true value)之间的差异。
由于布里渊频移与温度、应变存在线性关系,因此 在对两激光器的频率进行连续调节的同时,通过检 测光纤一端耦合出来的连续光的功率,就可以确定 光纤各小段区域上能量转移达到最大时随对应的频 率差,从而得到温度应变信息,实现分布式测量。
Part.2 关于PPP-BOTDA的说明
ALL RIGHTS RESERVED. THIS DOCUMENT AND ANY DATA AND INFORMATION CONTAINED THEREIN ARE CONFIDENTIAL AND THE PROPERTY OF NEUBREX CO., LTD (NEUBREX) AND COPYRIGHT. NO PART OF THIS DOCUMENT, DATA, OR INFORMATION SHALL BE DISCLOSED TO OTHERS OR REPRODUCED IN ANY MANNER OR USED FOR ANY PURPOSE WHATSOEVER, EXCEPT WITH THE PRIOR WRITTEN PERMISSION FROM NEUBREX.

分布式光纤传感器

分布式光纤传感器

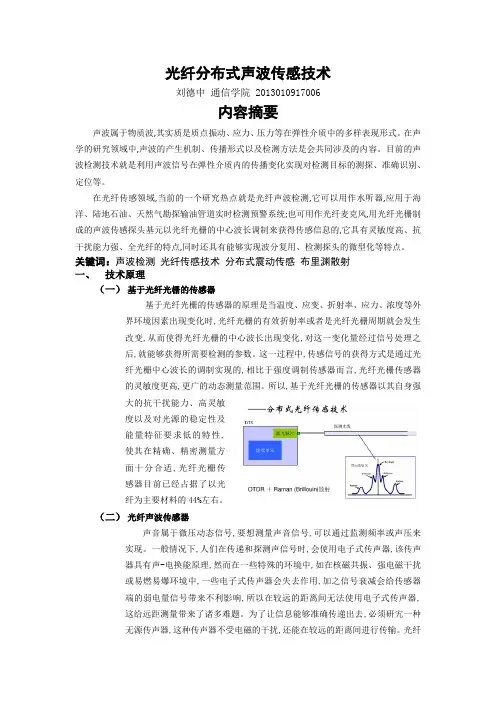

光纤分布式声波传感技术刘德中通信学院 2013010917006内容摘要声波属于物质波,其实质是质点振动、应力、压力等在弹性介质中的多样表现形式。

在声学的研究领域中,声波的产生机制、传播形式以及检测方法是会共同涉及的内容。

目前的声波检测技术就是利用声波信号在弹性介质内的传播变化实现对检测目标的测探、准确识别、定位等。

在光纤传感领域,当前的一个研究热点就是光纤声波检测,它可以用作水听器,应用于海洋、陆地石油、天然气勘探输油管道实时检测预警系统;也可用作光纤麦克风,用光纤光栅制成的声波传感探头基元以光纤光栅的中心波长调制来获得传感信息的,它具有灵敏度高、抗干扰能力强、全光纤的特点,同时还具有能够实现波分复用、检测探头的微型化等特点。

关键词:声波检测光纤传感技术分布式震动传感布里渊散射一、技术原理(一)基于光纤光栅的传感器基于光纤光栅的传感器的原理是当温度、应变、折射率、应力、浓度等外界环境因素出现变化时,光纤光栅的有效折射率或者是光纤光栅周期就会发生改变,从而使得光纤光栅的中心波长出现变化,对这一变化量经过信号处理之后,就能够获得所需要检测的参数。

这一过程中,传感信号的获得方式是通过光纤光栅中心波长的调制实现的,相比于强度调制传感器而言,光纤光栅传感器的灵敏度更高,更广的动态测量范围。

所以,基于光纤光栅的传感器以其自身强大的抗干扰能力、高灵敏度以及对光源的稳定性及能量特征要求低的特性,使其在精确、精密测量方面十分合适,光纤光栅传感器目前已经占据了以光纤为主要材料的44%左右。

(二)光纤声波传感器声音属于微压动态信号,要想测量声音信号,可以通过监测频率或声压来实现。

一般情况下,人们在传递和探测声信号时,会使用电子式传声器,该传声器具有声-电换能原理,然而在一些特殊的环境中,如在核磁共振、强电磁干扰或易燃易爆环境中,一些电子式传声器会失去作用,加之信号衰减会给传感器端的弱电量信号带来不利影响,所以在较远的距离间无法使用电子式传声器,这给远距测量带来了诸多难题。

分布式光纤传感技术

分布式光纤传感技术

分布式光纤传感技术瑞利散射是入射光与介质中的微观粒子发生弹性碰撞引起的,散射光的频率与入射光的频率相同。

一般采用光时域反射(OTDR )结构来实现被测量的空间定位。

瑞利散射的原理是沿光纤传播的光在纤芯内各点都会有损耗,一部分光沿着与光纤传播方向成180°的方向散射,返回光源。

利用分析光纤中后向散射光的方法测量因散射、吸收等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗,通过显示损耗与光纤长度的关系来检测外界信号场分布于光纤上的扰动信息。

由于瑞利散射属于本征损耗,因此可以作为应变场检测参量的信息载体,提供沿光路全程的单值连续检测信号。

利用光时域反射(OTDR )原理来实现对空间分布的温度的测量。

当窄带光脉冲被注入到光纤中去时,该系统通过测后向散射光强随时间变化的关系来检查光纤的连续性并测出其衰减。

入射光经背向散射返回到光纤入射端所需的时间为t ,激光脉冲在光纤中所走过的路程为2L=v*t 。

v 是光在光纤中传播的速度,v=c/n ,c 为真空中的光速,n 为光纤的折射率。

在t 时刻测量的是离光纤入射端距离为L 处局域的背向散射光。

采用OTDR 技术,可以确定光纤处的损耗,光纤故障点、断点的位置。

可以看出,在光纤背向散射谱分布图中,激发线0v 两侧的频谱是成对出现的。

在低频一侧频率为0v v -∆的散射光为斯托克斯光Stokes ;在高频的一侧频率为0v v +∆的散射光为反斯托克斯光anti-Stoke ,它们同时包含在拉曼散射和布里渊散射谱中。

光纤中的散射光谱1. 基于瑞利散射的光纤传感技术原理瑞利散射主要特点有:(1) 瑞利散射属于弹性散射,不改变光波的频率,即瑞利散射光与入射光具有相同的波长。

(2) 散射光强与入射光波长的四次方成反比,即上式表明,入射光的波长越长,瑞利散射光的强度越小。

(3) 散射光强随观察方向而变,在不同的观察方向上,散射光强不同,可表示为 其中,θ为入射光方向与散射光方向的夹角;0I 是/2θπ=方向上的散射光强。

全分布式光纤传感技术

全分布式光纤传感技术

变的传感,但其被测量空间定位不再是传统的广时 域反射技术,而是通过得到光纤的复合基带传输函 数来实现的。
fS fP fB
基于布里渊光时域分析(BOTDA)技 术的分布式光纤传感器
处于光纤两端的可调谐激光器分别将一脉冲光与一
连续光注入光纤,当泵浦光和探测光的频差与光纤 中某区域的布里渊频移相等时,在该区域就会产生 布里渊放大效应(受激布里渊散射),称之为布里 渊受激放大作用,两光束之间发生能量转移。 在BOTDA中,当泵浦光的频率高于探测光的频率时, 泵浦光的能量向探测光转移,这种传感方式称为布 里渊增益型;泵浦光的频率低于探测光的频率时, 探测光的能量向泵浦光转移,这种传感方式称为布 里渊损耗性。
空间分辨率越高(长度越小),对光纤局部变化的感知能力越强。 当光纤上产生的应变或温度改变的范围大于所设定的空间分辨率时,该变 化量能被测量仪准确地反映出来。
Part.2 关于PPP-BOTDA的说明
28
3 PPP-BOTDA的原理和特点
脉冲预泵浦布里渊光时域分析法 Pulse-PrePump Brillouin Time Domain Analysis a. 是BOTDA系统的升级产品 b. 在导入脉冲光(泵浦光)之前,加载适当的脉冲预泵浦光(Dpre),预先激发声子 c. 通过适当设置脉冲光与脉冲预泵浦光的功率比(Rp:消光系数),可以降低多余的 输出功率。
Part.2 关于PPP-BOTDA的说明
25
2 PPP-BOTDA相关的基本参数
测量精度(Accuracy)
应变测量精度
7.5微应变
温度测量精度
0.35摄氏度
Specification of NBX-7000
测量精度(或称为准确度)是指实测结果(result of a measurement)和真实 值(true value)之间的差异。

分布式光纤传感系统原理(BOTDR)

分布式光纤传感系统原理(BOTDR)

分布式光纤传感系统原理
T0时布里渊散射图
激光器, o
T = To
散射材料
分布式光纤传感系统原理
T1时的布里渊频移
激光器, o
T = T1 > To
散射材料
分布式光纤传感系统原理
T2时的布里渊频移
T = T2 > T1 > To
激光器, o
散射材料
分布式光纤传感系统原理
Brillouin 增益, x 10 -11 m/W 不同频率, GHz
Position,
m
全增益谱(频率反应)
150m 光纤
热点
Gain
1.10
1.05
1.00
Frequen1c0y.3,
10.4
GHz
10.5
10.6 0
150
50
100
Position,
m
全增益谱(频率反应)
增益
波长扫描
波长, GHz
距离, km
DiTeSt-STA201 系统结构
EDFA
DFB Laser
E/O Modulator
Control DSP Card
High speed Data
Acquisition
Optical Filter
1x2 optical switch
Optical Port 1
Optical Port 2
Touchscreen Panel PC
Database
布里渊分布式传感器
Omnisens 探测技术:
• 基于 probe signal 的技术(用于波长的控制与扫描)
波长扫描后记录探测强度
DiTeSt 测试系统

分布式光纤传感技术

分布式光纤传感技术

分布式光纤传感技术近年来,随着物联网的快速发展,分布式光纤传感技术越来越受到人们的关注。

它是一种新型的传感技术,可以大幅度提高光纤传感的灵敏度和距离,实现对物理环境的实时监测和分布式测量。

本文将从分布式光纤传感技术的基本原理、优点和应用领域等方面进行详细介绍。

一、分布式光纤传感技术的基本原理分布式光纤传感技术是利用纤芯中的散射光和弯曲光来实现对物理环境的实时监测和分布式测量的一种技术。

采用光纤作为传感器,不仅可以实现具有高灵敏度和高精度的测量,而且可以全方位地对物理环境进行监测。

与传统传感技术相比,分布式光纤传感技术具有以下两个特点:1. 分布式感知:分布式光纤传感技术采用一根连续的光纤,通过对光纤的每一段进行监测和测量,达到对整个传感区域进行实时监测和分布式测量的效果,从而可以得到因信号变化而产生的光纤的相应变化。

2. 时间域分析:分布式光纤传感技术是一种基于时间域反射和散射的技术,通过光纤中的微小变化来反映被传感物理量的变化。

采用这种方法可以实现实时监测和分布式测量,同时还可以根据散射和反射光的性质得到更高精度的测量结果。

二、分布式光纤传感技术的优点分布式光纤传感技术具有以下三个优点:1. 高精度:分布式光纤传感技术可以实现对很小的信号和变化的测量,能够达到高精度的检测目的。

它可以实现对多个物理参量的同时测量,并从各个方向和位置监测。

2. 长距离:分布式光纤传感技术的传输距离很远,传感器仅需要一根连续的光纤即可实现全方位的物理参数监测,无需增加其它传感器或者设备,可以节约大量的成本。

3. 实时性:分布式光纤传感技术可以实现对物理环境的实时监测和分布式测量,这一优点也是区别于传统传感技术的重要因素之一。

三、分布式光纤传感技术的应用领域1. 油田勘探:分布式光纤传感技术可以应用于油田勘探,实现对油井,油管,地层渗透率等参数的实时监测和分布式测量。

可以及时掌握油田的状态,提高油田勘探和开发的效率。

分布式光纤传感技术ppt

分布式光纤传感技术ppt

消防方面
•隧道、地铁、公路和建筑物的火灾监测和报警
——光纤传感器的优势

——
DTS
Reyleigh
背向散射光真正的实现沿着光纤的分布式测量
•领先的光时域反射技术
Brilluous
•完全分布式的测量,大大降低误报和漏报率
分布式光纤温度测量系统
分布式光纤温度应变测量系统
火灾监测与报警传送带火灾监测
其他相关:
电力电缆监测
电力电缆
取决于需求,光纤可以安装在电缆内部或外部
电缆管道
电力电缆监测●电缆状态监测
管道泄漏
压力容器
监测外壳温度
更加了解生产状况
在危险环境中安全使用温度可上升到
发电厂监测。

分布式光纤传感器 共25页

分布式光纤传感器 共25页

ROTDR传感原理
拉曼散射光中斯托克斯光的光强与温度无光,而
反斯托克斯光的光强会随温度变化。反斯托克斯
光光强Ias和斯托克斯光光强Is之比与温度的关系可
表示为:
I as
hc 0
a e kT
Is
a为与温度相关的系数。
于是通过实测斯托克斯-反斯托克斯光强之比可计
算出温度:
T hc 0
通过向光纤中注入光脉冲并接收光纤内的后向散
射光实现传感,外部事件会对后向散射光的幅度、
相位、波长(频率)和偏振态产生影响,利用入
射信号与返回信号的时间差可得出事件点与OTDR
的距离:
d c
2n
其中 c:真空光速;n:折射率;τ:时延。
OTDR技术的空间分辨率
基于OTDR技术的传感器均有类似的空间分辨率,
图9 POTDR数据谱分析
POTDR的数据处理(4)
对于多点入侵信号,普通的数据相减的方法不再 适用,因为第一个入侵信号之后的所有扰动都被 第一个扰动湮没了,如图7所示。
利用谱分析的方法,第一个扰动之前,没有扰动 事件的频谱成分,第一个扰动之后第二个扰动之 前,数据中出现第一个扰动的频谱成分,第二个 扰动之后的数据出现第一个和第二个事件的频谱 成分,三个扰动事件的情况类似……这便是通过 POTDR实现多点入侵的基本原理。
Hale Waihona Puke 其表达式如下:z cT 2n
其中 c:真空光速;n:折射率;T:脉冲宽度。
图2 空间分辨率示意图
瑞利散射分布式传感
基于瑞利散射的传感技术主要有以下几类: 普通OTDR; 相位敏感OTDR(φ-OTDR); 相干OTDR(COTDR); 偏振OTDR(POTDR)。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

ROTDR传感原理
➢ 拉曼散射光中斯托克斯光的光强与温度无光,而
反斯托克斯光的光强会随温度变化。反斯托克斯
光光强Ias和斯托克斯光光强Is之比与温度的关系可
表示为:
I as
hc 0
a e kT
Is
a为与温度相关的系数。
➢ 于是通过实测斯托克斯-反斯托克斯光强之比可计
其表达式如下:
z cT 2n
其中 c:真空光速;n:折射率;T:脉冲宽度。
图2 空间分辨率示意图
瑞利散射分布式传感
基于瑞利散射的传感技术主要有以下几类: ➢ 普通OTDR; ➢ 相位敏感OTDR(φ-OTDR); ➢ 相干OTDR(COTDR); ➢ 偏振OTDR(POTDR)。
普通OTDR用于光纤测试
φ-OTDR扰动定位
➢ φ-OTDR灵敏度高并且可以实现多点扰动定位,但 是由于对激光器线宽要求很高(kHz),导致成本很 高。
图4 φ-OTDR扰动定位
COTDR相干检测扰动定位
➢ 通过相干检测技术可以大幅度提高φ-OTDR的信噪 比,通过相干技术实现φ-OTDR解调的方法叫做 COTDR,其系统搭建图如下所示。
➢ 方法1 (数据处理简单,单点定位)。
图7 POTDR数据处理
连续采集多条背向散射曲线,采用差值 除以信号本身来调整差值信号使得调整 后的差值信号在整个传感范围内均匀分 布。设x(i)是第i条数据,则调整后的差 值信号为[x(i+n)-x(i)]/x(i),得到的多条 差值曲线如图7所示,n根据实际取值。
POTDR扰动定位
➢ POTDR利用的是后向散射光的偏振信息受外界调 制产生变化实现定位传感,它有两种基本结构:
图6 P-OTDR的两种基本结构
POTDR的数据处理(1)
➢ 基于POTDR的分布式传感有两种数据处理方法, 一种处理方法算法简单但是只能定位第一个扰动, 另一种方法可实现多点定位,但是对硬件要求高, 数据处理也相对复杂。
图5 相干检测OTDR
COTDR实例
英国OptaSense公司的分布式光纤声学传感器(DAS)。
Interrogator Unit
Send a conditioned pulse of light into the fibre to create virtual microphones.
Processing Unit User Interface
通过向光纤中注入光脉冲并接收光纤内的后向散
射光实现传感,外部事件会对后向散射光的幅度、
相位、波长(频率)和偏振态产生影响,利用入
射信号与返回信号的时间差可得出事件点与OTDR
的距离:
d c
2n
其中 c:真空光速;n:折射率;τ:时延。
OTDR技术的空间分辨率
➢ 基于OTDR技术的传感器均有类似的空间分辨率,
分布式光纤传感器
➢ 分布式传感器可以准确测量光纤沿线上任意一点 上的应力、温度、振动等信息。
➢ 光纤周界安防系统主要基于分布式光纤振动传感 器。将光纤固定于需要传感的围栏上,当有外界 入侵时,光纤中的传感信号受到入侵信号的调制 而发生变化,通过分析这个变化就得到入侵的具 体位置,从而实现分布式入侵检测。
图9 POTDR数据谱分析
POTDR的数据处理(4)
➢ 对于多点入侵信号,普通的数据相减的方法不再 适用,因为第一个入侵信号之后的所有扰动都被 第一个扰动湮没了,如图7所示。
➢ 利用谱分析的方法,第一个扰动之前,没有扰动 事件的频谱成分,第一个扰动之后第二个扰动之 前,数据中出现第一个扰动的频谱成分,第二个 扰动之后的数据出现第一个和第二个事件的频谱 成分,三个扰动事件的情况类似……这便是通过 POTDR实现多点入侵的基本原理。
拉曼散射分布式传感器(ROTDR)
➢ 以上介绍的几种分布式传感器虽然数据处理方法 不同,但都是利用的瑞利散射光,通过检测瑞利 散射光信号受外界调制产生的变化实现分布式传 感。
➢ 基于拉曼散射的分布式传感器主要应用于大范围、 长距离的温度传感。在自发拉曼散射中,可利用 拉曼光中斯托克斯部分与反斯托克斯部分强度比 与温度的关系进行传感。
➢ 分布式传感主要是后向散射类传感,这又包括时 域和频域分析,本报告主要讨论时域散射类传感。
光纤中的散射信号
光纤中的散射信号主要包括三类: ➢ 瑞利散射,由折射率起伏引起; ➢ 拉曼散射,由光学声子引起; ➢ 布里渊散射,由声学声子引起。 其散射光谱图入下:
图1 散射光谱图
OTDR技术
➢ 散射类光纤传感主要运用OTDR技术实现,此技术
The acoustic data is received by here which monitors each microphone channel in real time for the presence of specific acoustic events.
Presents the real time event data to the operator in a clear and intuitive manner where classified alerts are shown on a map display with location coordinates.
POTDR的数据处理(2)
➢ 方法2(数据处理复杂,多点定位)。 ➢ POTDR多点定位振动传感器基于所得数据的谱分
析,其系统结构如图。
图8 P-OTDR试验框图
POTDR的数据处理(3)
➢ 假设每0.1ms采集一次数据并储存,那么每秒得到 10k条数据,这样可以得到在某一固定位置z1处的 一条关于时间的曲线,如果此处出现扰动用来检测光纤中的熔接点、连接 器的损耗和位置,技术已经十分成熟,它利用的 是瑞利散射光。
图3 OTDR用于光纤测试
相位敏感OTDR(φ-OTDR)
➢ 把普通OTDR的光源换成窄线宽激光器,则可用来 实现对外界微扰的分布式定位,这便是φ-OTDR, 它利用的仍旧是瑞利散射光,但由于光源相干性 提高,散射光受到外界干扰后相位发生变化导致 幅度也发生较大变化,通过检测幅度的畸变点便 实现了分布式测量。
