YS802A电容式感应触摸芯片功能说明
8022WS单键单输出LED调光触摸芯片IC规格书_V13_CH
数据手册DATASHEET8022WS单键单输出LED调光触摸芯片(Rev:1.3)一、概述8022WS触摸感应IC是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。
方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
二、特性1、工作电压范围：2.2～5.5V。
2、待机功耗低：V DD=5V，待机电流14uA；V DD=3V，待机电流7uA。
3、工作温度：-25℃～85℃。
4、HBM ESD：±4KV以上。
5、按键响应时间：小于100ms。
6、灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。
7、控制信号输出频率达32KHz，无频闪现象。
8、封装类型：SOP8。
9、内置稳压源、上电复位、低压复位、环境自适应算法等多种措施，可靠性高。
10、抗电源干扰及手机干扰特性好，近距离、多角度手机干扰情况下触摸响应灵敏度及可靠性不受影响。
11、高灵敏度(用户可自行调节)。
12、高防水性能。
13、应用电路简单，外围器件少，成本低。
14、按键感应盘大小：大于3mm*3mm,根据不同面板材质跟厚度而定，可以直接用大面积金属片。
15、按键感应盘间距：大于2mm。
16、按键感应盘形状：任意形状(必须保证与面板的接触面积)。
17、按键感应盘材料：PCB铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO层等。
18、面板厚度：0～12mm，根据不同的面板材质有所不同。
19、面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等。
20、芯片内置防水工作模式。
在防水模式下，无论面板上有溅水、漫水甚至完全被水淹没，按键都可以正确快速的响应。
不同于目前一般感应按键在面板溅水、漫水时容易误动作，积水后反应迟钝或误响应的情况。
电容式触摸IC
电容式触摸IC概述电容式触摸IC是现在常见的一种触摸芯片，常用于各种电容触摸屏幕、键盘等设备上。
其主要作用是将触摸识别的信息经处理后转化为数字信号输出，从而实现对设备的控制。
本文将介绍电容式触摸IC的基本原理、特点、应用领域及发展趋势等方面内容。
基本原理电容式触摸IC的工作原理主要基于电容及交流电路的原理。
当手指或物体触碰电容屏幕时，由于人体具有电感性质，会形成一定程度的电容。
此时触摸芯片会检测所接收到的电容变化，通过电路产生的交流信号将触摸点的位置坐标转换为数字信号输出。
另外，电容式触摸IC简单易用，也是其广泛应用的原因之一。
特点1.高灵敏度：由于电容触摸屏的传感器是基于电容变化原理，因此电容式触摸IC在识别触摸点的位置时非常灵敏。
2.较高的控制精度：由于半导体技术的发展，电容式触摸IC制造技术已日趋成熟，设计精度和稳定性可保证，因此其控制精度相对较高。
3.较强的抗干扰性：电容式触摸IC在处理杂乱干扰的能力也相对较强，尤其在较恶劣的环境下，其可靠性也比较高。
应用领域目前电容式触摸IC已广泛应用于各种触摸屏、键盘、智能家居等领域，尤其在手机、平板电脑等智能移动设备上的应用较为普遍。
除此之外，在工控、汽车等领域中也有着较为广泛的应用。
发展趋势随着科技的发展和芯片技术的日益成熟，电容式触摸IC将有着更广泛的应用领域。
在功能上，未来不仅仅只是触摸点的识别，而是更加加强对于手势的识别，可以实现更加复杂的操作。
在设计方面，电容式触摸IC将会朝着更加灵活、精细化、自适应性等方面进行改善和升级。
总结作为现代电子设备的重要控制元器件之一，电容式触摸IC具有很多优点，如高灵敏度、较高的控制精度等。
随着科技的发展和芯片技术的日益成熟，它在应用领域将会越来越广泛。
可以预见，电容式触摸IC将成为未来各种触摸应用的重要基础。
触摸芯片说明书
上海国芯TS04TS04 4通道自校准电容式触摸传感器1、规格1.1特性1.2.3.4.5.6.7. 4 通道的电容式传感器与自动灵敏度校准并行输出接口独立可调的灵敏度与外部电容通过外部电阻可调节内部频率嵌入式高频率的噪音消除电路低电流消耗16QFN, 14SOP 封装1.2应用1. 移动应用（移动电话/ PDA / PMP / MP3 播放等）2.3.4. 薄膜开关替代密封式的控制面板，键盘门禁锁矩阵应用1.3封装13 14 上海国芯2. 引脚定义2.1 16QFN 封装TS043 极限参数操作温度0~70闩锁特性参数值单位电池电压 5.0每个引脚的最大电压VDD+0.3每个PAD 的最大电流100 mA5 电特性注1: 低Cs 可提高灵敏度，The recommended value oF Cs is 10pF When using 3T PC（Poly Carbonate）cover and 10mm*7mm touch pattern注2：在噪声大的环境下推荐使用低Rs。
6 TS04实现6．1 Rbias & Srbias实现Rbias 连接到决定振荡器及内部偏置电流的电阻，感应频率、内部时钟频率和电流损耗能够通过RB进行调节。
一个纹波电压能造成内部严重错误。
故CB 推荐连接到VDD（而非GND），（CB 的典型值是820pF，最大值为1nF）Normal Operation Current Consumption CurveTS04 电流消费曲线是按照RB 的值如上表示。
虽然低Rb 需要更多的电流消耗，但推荐在噪声大的环境下使用，例如：冰箱、空调等6.2 CS实现（TS04 有四个可感应通道。
并联电容 C S1 加到 CS1，C S4 加到 CS4 来调整优良的灵敏度，小的 Cs 能 够提高灵敏度。
参考下面的灵敏度图）, 详细灵敏度调解的情况下它可能是有用的.触摸内部每个通道之 间是彼此隔离的。
触摸芯片方案
触摸芯片方案简介触摸芯片是一种集成电路，用于检测和响应人体触碰的设备。
它被广泛应用于手机、平板电脑、家用电器、自动化设备等各种电子产品中。
本文将介绍触摸芯片的工作原理、常见应用领域以及一种常用的触摸芯片方案。
工作原理触摸芯片通过感应和分析人体触碰的电流、电压或电容变化来实现触摸的检测和定位。
常见的触摸芯片工作原理包括电阻式、电容式和声表面波（SAW）式。
•电阻式触摸芯片：利用触摸点与电阻层之间的电阻变化来检测触摸。
它结构简单，成本较低，但对触摸笔等精细触控工具的支持较差。
•电容式触摸芯片：通过读取触摸面上的电容变化来检测触摸，具备较好的精准度和触摸体验。
它分为电容静电感应式和电容投射式两种类型。
•声表面波触摸芯片：利用超声波声表面波在玻璃或塑料上传播时的衰减来检测触摸。
它具备较高的精准度和可靠性，但成本较高。
应用领域触摸芯片在各个领域都有广泛的应用。
手机和平板电脑触摸芯片是手机和平板电脑上触摸操作的核心组件。
它使得用户可以通过手指或触摸笔在屏幕上进行滑动、点击、捏合等操作，实现人机交互。
家用电器在家庭电器中，触摸芯片可以被用于控制和操作不同的功能。
例如，冰箱、洗衣机和空调等家电产品都可以通过触摸芯片来实现触摸控制面板，用于调节温度、选择模式等操作。
汽车触摸芯片在汽车领域的应用越来越广泛。
在中控系统中，触摸芯片可以用于控制音频、导航、空调和座椅等功能。
此外，触摸芯片还可以应用于车内的触摸屏幕、旋钮、按钮等控制元件。
自动化设备触摸芯片也被广泛应用于各种自动化设备中。
例如，工业控制面板、自助终端设备、医疗设备等都可以通过触摸芯片来实现用户与设备的交互。
常用触摸芯片方案目前市场上有多家供应商提供触摸芯片方案，其中一种常用的触摸芯片方案是基于电容式触摸芯片的。
方案概述该方案采用电容静电感应式触摸芯片，支持多点触控和手势操作，具备较好的灵敏度和准确度。
它适用于手机、平板电脑、智能家居等多种应用场景。
技术特点1.高集成度：该方案采用先进的集成电路制造工艺，具备较高的集成度和稳定性。
电容式触摸感应IC工作原理
电容式触摸感应IC工作原理任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。
当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。
电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。
电容式触摸按键因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰会更加敏感，因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。
一，触摸PAD设计1. 触摸PAD材料触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。
不管使用什么材料，按键感应盘必须紧密贴在面板上，中间不能有空气间隙。
当用平顶圆柱弹簧时，触摸线和弹簧连接处的PCB，镂空铺地的直径应该稍大于弹簧的直径，保证弹簧即使被压缩到PCB板上，也不会接触到铺地。
2. 触摸PAD形状原则上可以做成任意形状，中间可留孔或镂空。
作者推荐做成边缘圆滑的形状，可以避免尖端放电效应。
一般应用圆形和正方形较常见。
3. 触摸PAD面积大小按键感应盘面积大小：最小4mm×4mm，最大30mm×30mm。
实际面积大小根据灵敏度的需求而定，面积大小和灵敏度成正比。
一般来说，按键感应盘的直径要大于面板厚度的4倍，并且增大电极的尺寸，可以提高信噪比。
各个感应盘的形状和面积应该相同，以保证灵敏度一致。
通常在绝大多数应用里，12mm×12mm是个典型值。
4. 触摸PAD之间距离各个触摸PAD间的距离要尽可能的大一些（大于5mm），这样可以减少它们形成的电场之间的相互干扰。
当用PCB铜箔做触摸PAD时，若触摸PAD间距离较近（5mm～10mm），触摸PAD必须用铺地隔离。
如果各个触摸PAD距离较远，也应该尽可能的铺地隔离。
电容触摸感应原理与应用

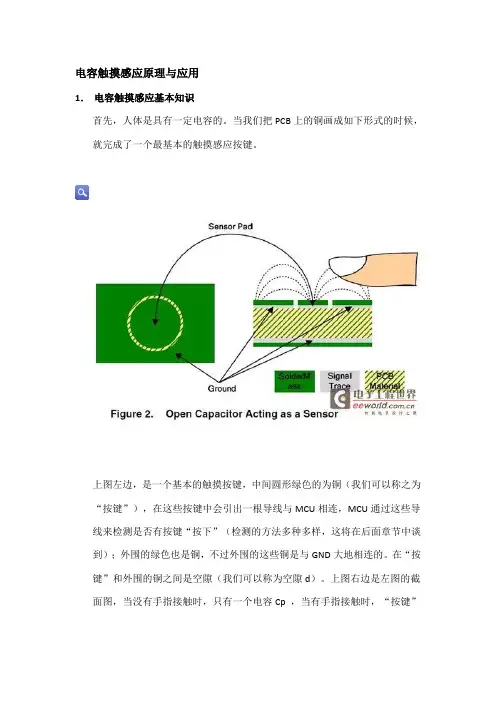

电容触摸感应原理与应用1．电容触摸感应基本知识首先，人体是具有一定电容的。
当我们把PCB上的铜画成如下形式的时候，就完成了一个最基本的触摸感应按键。
上图左边，是一个基本的触摸按键，中间圆形绿色的为铜（我们可以称之为“按键”），在这些按键中会引出一根导线与MCU相连，MCU通过这些导线来检测是否有按键“按下”（检测的方法多种多样，这将在后面章节中谈到）；外围的绿色也是铜，不过外围的这些铜是与GND大地相连的。
在“按键”和外围的铜之间是空隙（我们可以称为空隙d）。
上图右边是左图的截面图，当没有手指接触时，只有一个电容Cp ，当有手指接触时，“按键”通过手指就形成了电容Cf 。
由于两个电容是并联的，所以手指接触“按键”前后，总电容的变化率为C% = ((Cp+Cf)-Cp)/Cp = Cf/Cp ………………公式1下图更简单的说明了上述原理。
2．电容感应触摸器件的参数选择弄清楚了上述原理后很自然的就会想到下面两个问题：①空隙d的大小应该为多少呢？即“按键”与地之间的距离为多少？d 的大小会不会影响“按键”的性能？②“按键”的大小应该为多少呢？它的形状、大小会不会影响“按键”的性能呢？为了弄清楚这两个问题，我们首先介绍公式2：在这个公式中d就是我们所说的空隙的间距，A表示的“按键”面积的大小，C表示没有手指接触按键时电容的大小Cp。
显然，空隙间距d越大，Cp越小；面积A越大，Cp越大。
已知手指触摸产生的电容范围为5~15pf，这是一个非常小的容值。
当Cp非常小时，公式1中的C%将会比较大，也就是说MCU更加容易检测到这个电容值的变化。
基于这种考虑，对于FR4 材料的PCB（1~1.5mm 厚度）板来说我们一般选取d=0.5mm，按键的面积A一般选取成人手指大小即可。
3．电路板底层的覆铜处理前面我们说的都是在电路板的顶层如何绘制触摸按键。
下面我们来看看电路板的底层如何覆铜。
首先，在电路板底层覆铜是很有必要的，这些接地的覆铜能够最大限度的降低触摸按键的噪声以及外部环境对触摸按键的影响。
电容触摸芯片
电容触摸芯片电容触摸芯片是一种广泛应用于手持设备、智能家居、电子游戏等领域的技术。
使用电容触摸芯片，用户可以通过轻触触摸屏幕上的指定区域来完成操作。
本文将从电容触摸芯片的原理、应用、优缺点等多个方面来介绍电容触摸芯片。
一、原理电容触摸芯片是一种基于电容式触摸技术的电子元器件。
电容式触摸技术是通过测量人体或者物体与触摸屏屏幕之间的电容来实现操作。
当用户触摸屏幕用手或者电容笔的指尖时，会产生微小的电容变化。
电容触摸芯片会通过测量这种变化来确定用户的操作，最终实现对设备的控制。
二、应用电容触摸芯片在多种设备中得到了广泛的应用。
例如，它可以用于智能手机、平板电脑、智能手表、智能家居控制面板和电子游戏中的手柄等等。
电容触摸芯片可以提供更加精准和灵敏的用户输入响应，被广泛认为是更好的用户界面设计选择。
三、优点电容触摸芯片有几个显著的优点。
首先，它提供了更加精准和灵敏的用户输入。
用户可以轻松精确地控制设备的功能，而不必担心误触问题。
此外，电容触摸芯片可提供更长时间的使用寿命，因为它们具有更好的耐用性和更少的机械零件。
随着这些优势的提高，电容触摸芯片受到越来越多制造商和消费者的青睐。
四、缺点与优点相对应的是，电容触摸芯片也有一些限制。
首先，电容触摸芯片一般需要一个透明的屏幕来工作，这将限制了设备的外形设计和材料选择。
另外，有时候在极端温度下，电容触摸芯片的性能可能会下降，出现无法响应或反应不够灵敏的问题。
五、总结在手持设备、智能家居、电子游戏等领域中，电容触摸芯片得到了广泛应用。
电容触摸芯片的工作原理是通过测量人体或物体与触摸屏屏幕之间的电容变化来实现操作。
电容触摸芯片的优点包括更加精准和灵敏的用户输入、更长时间的使用寿命等。
缺点方面在于需要透明的屏幕以及在极端温度下可能会有性能问题。
电容式感应触摸芯片功能说明
触控焊盘自身存在一个分布电容。当手指或者其它物体接近触控焊盘时，触 控焊盘周围的环境（地）改变，导致其分布电容发生变化。这种变化由触控芯片 内部的专用电路转换成频率信号后，交给芯片内部软件处理，而后作出相应的控 制动作。
3、特征
1> 最多支持 8 通道触摸按键 2> 输出可选择为 IIC 或者一对一接口（1 脚选择） 3> 一对一接口下灵敏度端口电容细调，外部电阻 6 级粗调 ， IIC 下内部寄存器设置， 4> 端口内部集成电阻，可省略串入电阻 5> 单多按键模式，长短按时间内部寄存器可设置 6> 上电 0.5S 快速初始化 7> 可过电流注入 10V、电子群脉冲 4KV、静电 15KV（非接触）测试 8> 防尘、防水、环境改变自动校准
7 IIC 通信
7.1 开始与停止
7.2 从机地址
7.3 写数据
7.4 读数据
7.5 数据传输注意事项 1，发送数据必须一次全部写入共 17 字节数据。16 字节(0xD0~0xDF)+1 字节校验和，单字节写入和校验码错误写入数据都会被丢弃； 2，传输速率<100K； 3，SDA/SCL 线均需要设置为开漏接口，输出高为外部电阻上拉产生。 输出低，芯片直接拉低。 4，从机（YS8XX）忙碌时 SCL 为低电平，此期间主机不可传输数据。 主机传输数据前，检查 SCL 为高，才能传输下一个数据。
读
按键数量
1-24Key
读
EEPROM 状态 Bit7=1 资料错误 Bit2=1 忙碌
保留
读
按键输出
Bit7 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
08H K8 K7 K6 K5 K4 K3 K2 K1
电容式触摸感应芯片
电容式触摸感应芯片电容式触摸感应芯片是一种基于电容原理设计的触摸感应技术，它能够感知用户的触摸操作，并将这些操作转化为电信号，并通过芯片进行处理和解析，最终实现对电子设备的控制。
电容式触摸感应芯片通常由以下几个主要部分组成：感应电极、驱动电路、信号处理器和接口电路。
感应电极是电容式触摸感应芯片的核心组成部分，它通过感知用户的触摸操作，将触摸的电容变化转化为电信号。
感应电极可以采用多种形式，如传统的感应电极可以是一组金属线圈，也可以是一片金属膜。
此外，还有一些新型的感应电极技术，如利用导电纤维、导电液体等。
驱动电路负责为感应电极提供工作电压，使其能够正常工作。
驱动电路通常由一对互补输出的放大器和一些电容器组成，通过交替给感应电极施加相对电位，来产生交变电场。
信号处理器是电容式触摸感应芯片中的另一个重要组成部分，它主要负责对感应电极采集到的电信号进行处理和解析。
信号处理器通常具备一些特定的电路和算法，用于分析和判断用户的触摸操作。
接口电路是将电容式触摸感应芯片和其他外部设备进行连接的桥梁。
它负责将芯片处理和解析后的结果传输给其他设备，比如显示屏、控制器等。
电容式触摸感应芯片具有很多优点。
首先，它具有高灵敏度和高分辨率，能够实现对细微触摸操作的感知。
其次，它具有快速的响应速度，能够迅速识别触摸操作并进行相应的处理。
另外，电容式触摸感应芯片还具有低功耗和小尺寸的特点，适用于移动设备和电子产品。
在实际应用中，电容式触摸感应芯片有着广泛的应用场景。
比如，我们通常使用的手机和平板电脑上的触摸屏就是采用了电容式触摸感应芯片。
此外，它还可以应用于电子游戏、家电、智能家居等领域，实现对设备的触摸控制。
综上所述，电容式触摸感应芯片是一种基于电容原理设计的触摸感应技术，能够感知用户的触摸操作，并将这些操作转化为电信号，并通过芯片进行处理和解析，最终实现对电子设备的控制。
它具有很多优点，广泛应用于各个领域。
奥普尚科技 ASC8022K ASC8022S 电容式触摸控制 ASIC 芯片说明书
销售部2：TEL:130****8198，QQ:2881651176 投诉与建议:134****1600数据手册DATASHEETASC8022K(同步模式直接输出) ASC8022S(保持模式锁存输出) 2键触摸感应开关芯片IC(Rev:1.4)销售部2：TEL:130****8198，QQ:2881651176投诉与建议:134****1600一、产品概述ASC8022K、ASC8022S是为实现人体触摸界面而设计的一款电容式触摸控制ASIC芯片，可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
支持2通道触摸输入和输出，具有低功耗、高抗干扰、宽工作电压范围、高穿透力的突出优势。
二、主要特性1、工作电压范围：2.4～5.5V。
2、待机功耗低, 待机电流：9uA@VDD=5V & CMOD=10nF；6.5uA@VDD=3V & CMOD=10nF。
3、按键响应时间：小于100ms。
4、上电0.5秒快速初始化。
环境自适应功能，可快速应对先上电后覆盖介质、触摸上电等应用场景。
5、HBM ESD：±5KV以上。
6、按键持续长按最长时间：16秒(±30%)7、采用电荷分享方式实现触摸，独立2通道触摸按键输入输出。
8、有效电平选择(AHLB)：可引脚配置高电平输出有效或低电平输出有效9、内置高精度LDO稳压源电路单元模块、上电复位(POR)、低压复位(LVR)、硬件去抖。
10、内置实时环境自适应算法，可随环境温度变化、触摸介质的环境变量调整参考值，确保按键判断正常工作。
11、内置高效数字滤波算法措施，抗电源纹波能力强，对电源纹波的干扰有很好的耐受能力，可抵抗＜0.5V的电源纹波。
可靠性高，不影响芯片正常工作，有效防止由外部噪声干扰导致的误动作。
12、抗大功率RF发射设备、对讲机干扰能力强，近距离、多角度干扰情况下触摸响应灵敏度及可靠性不受影响。
13、高灵敏度，用户可自行调节， CMOD脚的外接电容Cm为灵敏度调节电容，电容越大灵敏度越高。
YS802A电容式感应触摸芯片功能说明
电容触摸技术广泛应用于从智能手机到冰箱和汽车的电子产品中。
在许多应用中，电容式触摸传感器向专用控制器芯片提供输入。
电容触摸按键芯片的工作原理为：对于电容触摸按键来说，当人体（手指）触摸按键的表面时，由于人体相当于一个接大地的电容，因此会加大按键感应片的对地电容，电容触摸按键芯片即通过检测感应片对地电容的变化，判断出是否有触摸的动作。
1、概述电容式触摸感应检测按键是近年来迅速发展起来的一种新型按键。
它可以穿透绝缘材料外壳（玻璃、塑料等），它没有传统金属触摸人体直接接触金属片而带来的安全隐患，也没有传统轻触按键的机械触点寿命缺陷。
电容式感应按键做出来的产品防水，防尘，可靠耐用，美观时尚，便于生产安装以及维护。
2、原理触控焊盘自身存在一个分布电容。
当手指或者其它物体接近触控焊盘时，触控焊盘周围的环境（地）改变，导致其分布电容发生变化。
这种变化由触控芯片内部的专用电路转换成频率信号后，交给芯片内部软件处理，而后作出相应的控制动作。
3、特征1> 2 键一对一输出，触摸低电平，复位高电平2> 8S 无触摸自动进入低功耗芯片优势：防水性能良好抗干扰强，防辐射性能好电源稳定性好，对布线要求不高产品符合 ROHS 标准产品适用多种介质SOT23-6 封装应用：用于替代按键数量少的机械按键的方案。
4、管脚定义及说明4.1 管脚图4.2 管脚说明备注：AN--> 模拟输入OT--> 推挽输出P ---> 电源5、电气特性5.1 极限参数供电电压...........................................V SS -0.3V~V SS +6.0V端口输入电压.......................................V SS -0.3V~V DD +0.3V存储温度......................................................-50˚C~125˚C工作温度.......................................................-4 0˚C~85˚CIOL 总电流......................................................... .80mAIOH 总电流......................................................... .80mA总功耗......................................................... ....500mW注：这里只强调额定功率，超过极限参数所规定的范围将对芯片造成损害，无法预期芯片在上述标示范围外的工作状态，而且若长期在标示范围外的条件下工作，可能影响芯片的可靠性。
电容式触摸芯片
电容式触摸芯片电容式触摸芯片是一种用于触摸屏幕的主要技术，它通过感应人体输入的电流来检测和响应触摸输入。
在电容式触摸芯片中，屏幕上覆盖着一层透明和高度导电的材料，例如玻璃或透明导电膜。
当一个物体（通常是人体的手指）接触到屏幕上时，它会改变电容的值，由此触摸芯片可以检测到触摸的位置。
电容式触摸芯片的工作原理基于电容的变化。
电容是指导电体之间存储电荷的能力。
当一个物体靠近一个电荷存储区域时，其电容值会发生变化。
在触摸屏幕上，电荷存储区域是一系列形成电容矩阵的传感器。
当触摸发生时，被触摸的地方与探测线路相连接，并将电流引入屏幕的电路中。
通过测量这种电流变化，电容式触摸芯片可以确定触摸的位置和触摸的强度。
电容式触摸芯片的主要特点是灵敏度和多点触摸功能。
它能够识别多个触摸点，并准确地捕捉到每个触摸点的位置和压力。
这种特性使得电容式触摸芯片非常适合于使用手势操作的应用程序，如手机、平板电脑和电子游戏机等。
此外，电容式触摸芯片还具有快速响应和高精度的特点，使用户可以轻松地进行各种操作，如滑动、缩放和滚动等。
为了实现电容式触摸芯片的功能，还需要一些辅助技术和组件。
例如，触摸芯片需要与屏幕控制器和显示器相连接，以便将触摸输入转化为对显示内容的控制。
触摸芯片还需要一个专门的驱动程序来处理和解释触摸输入，并将其发送到操作系统或应用程序。
此外，触摸芯片还需要具备一定的防护措施，以防止被水和灰尘等物质破坏。
总体来说，电容式触摸芯片是一项重要的技术，它为用户提供了直观和方便的触摸输入方式。
它在各种电子设备上得到了广泛的应用，改变了人们与设备的交互方式，提高了设备的易用性和用户体验。
随着科技的进步和创新，电容式触摸芯片还将继续发展和改进，为用户带来更多的便利和功能。
电容式触摸按键芯片
电容式触摸按键芯片电容式触摸按键芯片是一种常见的用于触摸操作设备的芯片。
它利用电容原理来检测触摸操作，能够实现触摸按键的灵敏和快速响应，广泛应用于手机、平板电脑、游戏手柄等各种电子设备中。
电容式触摸按键芯片通常由主控芯片、传感电容和触摸控制电路组成。
主控芯片负责控制和处理触摸信号，传感电容用于接收触摸信号，触摸控制电路则根据触摸信号的变化来判断用户的操作意图。
电容式触摸按键芯片工作原理主要分为静电式和投影式两种。
静电式触摸按键芯片通过在表面涂层上形成微小的电容结构，当有物体接近触摸面板时，触摸面板上的电容值就会发生变化，通过检测电容值的变化来判断用户的触摸操作。
投影式触摸按键芯片则利用光学系统或电磁感应系统，通过对触摸面板进行光或电磁信号的投射和接收，来实现触摸操作的检测。
电容式触摸按键芯片具有许多优点。
首先，它的触摸面板可以设计成非常薄，并且可以适应各种形状和尺寸的设备。
其次，它能够实现多点触控功能，可以支持多指同时触摸和手势操作，提高用户的操作体验。
另外，它还具有较高的灵敏度和快速响应速度，能够准确地捕捉用户的触摸操作，提供更好的用户反馈。
电容式触摸按键芯片在电子设备中的应用非常广泛。
在手机上，它可以实现虚拟键盘、滑动解锁、手势控制等功能，提供更方便和直观的用户交互方式。
在平板电脑上，它可以实现多指触摸、手写输入等功能，提供更大的操作空间。
在游戏手柄上，它可以实现触摸按钮的替代，提供更好的游戏体验。
尽管电容式触摸按键芯片在触摸操作中具有许多优点，但它也存在一些局限性。
首先，由于触摸面板是靠电容原理来检测触摸操作的，因此在带手套或手指潮湿的情况下，可能无法正常工作。
其次，电容式触摸按键芯片的成本相对较高，可能会增加电子设备的制造成本。
总的来说，电容式触摸按键芯片是一种非常重要和常见的电子设备芯片，具有灵敏、快速响应、多点触控等优点，广泛应用于手机、平板电脑、游戏手柄等设备中，为用户提供更好的操作体验。
YS806功能说明REV02
RS
CS
PAD
CS
6.3 RC-灵敏度选择
Bit name
Reset
Function
Maximum On Time 1010
按键最长输出时间，范围：0到15；0-关闭，1-4秒，15-60秒
Sample Time
10
按键取样时间，范围：0到3,0-128,1-256,2-512,3-1024
2、芯片特征
y 电压范围：2.7V～5.5V y 输出接口方式：
− 直接输出方式：一对一直接输出，输出低电平有效，复位状态时高电平， − IIC通讯接口 y 芯片优势： − 防水性能优良 − 抗干扰强，防辐射性能好； − 电源稳定性好； − 对布线要求不高； − 灵敏度分为 8 个等级可调，通过外接电阻设置； − 产品符合 ROHS 标准； − 适应多种触摸介质； − 16OP 16封装。 y 应用
CS5 CS6
VDD GND
OUT5/CS7 8
9
OUT6/CS8
图1 YS806 管脚图
3
电容感应式触摸按键芯片
5.2 管脚说明：
YS806 管脚说明
脚位 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
管脚名称 OUT3 CS1 CS2 CS3 CS4 CS5 CS6 OUT5/CS7 OUT6/CS8 GND VDD RES OUT2/SCL OUT1/SDA OUT4/INT RC
电容式感应触摸开关专业知识
电容式感应触摸开关专业知识触摸开关按开关原理分类有电阻式触摸开关和电容式触摸开关，在多种技术中，电容式触摸感应技术已经成为触摸感应技术的主流，在按键方案上，能为产品带来整体的外观档次提升。
电容式感应触摸开关可以穿透绝缘材料外壳 20mm （玻璃、塑料等）以上，准确无误地侦测到手指的有效触摸，保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化，并具有防水和强抗干扰能力。
触摸开关按开关原理分类有电阻式触摸开关和电容式触摸开关，在多种技术中，电容式触摸感应技术已经成为触摸感应技术的主流，在按键方案上，能为产品带来整体的外观档次提升。
电容式感应触摸开关可以穿透绝缘材料外壳 20mm （玻璃、塑料等）以上，准确无误地侦测到手指的有效触摸，保证了产品的灵敏度、稳定性、可靠性等不会因环境条件的改变或长期使用而发生变化，并具有防水和强抗干扰能力。
多点触控技术分很多为种，但以下列4种较成熟。
1、“LLP(laser light plane)技术”，主要运用红外激光设备把红外线投影到屏幕上。
当屏幕被阻挡时，红外线便会反射，而屏幕下的摄影机则会捕捉反射去向。
再经系统分析，便可作出反应。
2、“FTIR(Frustrated Total Internal Reflection)技术”，会在屏幕的夹层中加入LED光线，当用户按下屏幕时，便会使夹层的光线造成不同的反射效果，感应器接收光线变化而捕捉用户的施力点，从而作出反应。
3、“T oughtLight技术”，运用投影的的方法，把红外线投影到屏幕上。
当屏幕被阻挡时红外线便会反射，而屏幕下的摄影机则会捕捉反射去向。
再经系统分析便可作出反应。
4、“Optical T ouch技术”，它在屏幕顶部的两端，分别设有一个镜头，来接收用户的手势改变和触点的位置。
经计算后转为坐标，再作出反应。
与传统开关相比电容式感应触摸开关不需要人体直接接触金属，可以彻底消除安全隐患，即使带手套也可以使用，并且不受天气干燥潮湿人体电阻变化等影响，使用更加方便。
电容式触摸芯片
电容式触摸芯片作为现代电子科技的重要组成部分，触摸屏产品已经普及到手机、电脑、平板电视等各类电子产品中。
在使用方便、视觉效果等方面都得到了广泛应用和好评。
而触摸屏背后的核心技术之一——电容式触摸芯片，则是触摸屏实现的重要保障。
下面就让我们来了解一下电容式触摸芯片吧。
一、概述电容式触摸芯片是一种电子元器件，主要应用于触摸屏产品中，用于接收人体电容体的变化信号，并将这些信号转化成数字信号传递给处理器。
因此，电容式触摸芯片在触摸屏产品中扮演着至关重要的角色。
二、优点1.响应速度快相对于其他种类的触摸芯片，电容式触摸芯片的响应速度更快，不同的品牌可以达到不同的速度。
一般来说，响应速度越快，使用起来就会越流畅。
2. 精确度高电容式触摸芯片支持多点触控，并且可检测到在屏幕上触摸的每一个点的位置。
这个非常重要的优势得到了广泛应用。
我们可以轻松地进行放大、缩小、旋转等手势操作，使得我们的操作更为准确。
3. 灵敏度高触摸屏使用体感信号进行控制，因此电容式触摸芯片对所触摸的物体会有更高的灵敏度。
在划屏、滑动等操作中，无论是速度还是程度都都得到了良好的表现。
三、工作原理电容式触摸芯片的工作原理是利用人体电容与触摸屏表面之间的变化来检测触摸点的位置。
一般来说，电容式触摸芯片主要由感应电极、寄存器、振荡电路、时钟、数字转换器和接口控制器等组成。
当触摸屏被触摸时，与触摸屏电容体的介电常数及几何形状不同的人体电容就会改变，感应电极就可以监测到这种改变，并将这些信号传送到触摸芯片，最终输出给系统。
四、种类与应用根据尺寸和应用领域，电容式触摸芯片主要分为面积、键盘、桌面及车用车载等多种类型。
其中面积电容式触摸芯片应用范围很广，包括手机、平板电脑、省电窗、餐厅点餐系统、自动取款机等。
另外，键盘电容式触摸芯片广泛应用于工业控制、安全监控设备等领域。
桌面电容式触摸芯片用于桌面电脑、电视等设备，车用电容式触摸屏用于汽车导航等领域。
五、未来展望由于触摸屏得到了广泛应用和发展，电容式触摸芯片作为触摸技术的核心之一，具有很好的发展前景。
电容式数字触摸传感器开关手触摸检测模块
电容式数字触摸传感器开关手触摸检测模块
触摸键检测IC，提供1个触摸键。
触摸检测IC是为了用可变面积的键取代传统的
按钮键而设计的。
低功耗和宽工作电压是触摸键的DC和AC特点。
工作电压2.0V~5.5V
上电之后需要约0.5sec的稳定时间，此时间段内不要对键进行触摸，
此时所有功能都被禁止
始终进行自校准
当键没被触摸时，重校准周期约为4.0sec
应用
广泛消费性产品
防水电器
按钮键取代品
板上带有蓝色LED指示灯
板子尺寸：15.5 X 23.5 毫米
1脚为电源+ VCC
2脚为输出OUT
3脚为电源- GND
输出OUT 可以直接控制我们店铺的继电器模块，也可以直接输入单片机的IO 或者ARDUINO 开发板IO
模块输出模式可以选择的。
（用锡短路板子的 A 或 B 焊盘，就可以改变输出模式，短路为1，断开为0 ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YS802A电容式感应触摸芯片功能说明
1.多点触控：YS802A芯片支持多点触控技术，可以同时识别和跟踪多个触摸点。
这样用户可以通过手指的滑动、缩放和旋转来操作设备，提供更加直观和快捷的操作方式。
2.高灵敏度：YS802A芯片的电容式感应技术具有高灵敏度，可以准确地检测到细微的触摸和接近动作。
它可以感知人体皮肤的触摸，也可以感知导电物体（如金属笔等）的接近。
3.高抗干扰性：YS802A芯片内置了抗干扰电路和算法，可以有效地抵抗外界电磁干扰和杂散信号的影响，提高触摸识别的可靠性和稳定性。
4.低功耗：YS802A芯片采用了低功耗设计，具有较低的工作电流和待机电流。
在实际应用中，它可以大幅降低设备的功耗，延长电池的使用时间。
5.快速响应：YS802A芯片具有快速响应的特性，可以在毫秒级的时间内对触摸动作进行检测和识别。
这样用户可以获得流畅、实时的触摸体验。
6.多种触摸模式：YS802A芯片支持多种触摸模式，包括单点触摸、双点触摸、滑动、缩放和旋转等。
这样用户可以根据个人需求选择不同的操作方式。
7.高精度定位：YS802A芯片可以实现高精度的触摸定位，可以准确地确定触摸点的位置坐标。
这样用户可以在屏幕上进行精确的操作，提高操作的准确性。
8.自适应屏幕尺寸：YS802A芯片具有自适应屏幕尺寸的特性，可以灵活地适应不同尺寸的触摸屏。
无论是小尺寸的手机屏幕还是大尺寸的平板电脑屏幕，YS802A芯片都可以提供良好的触摸体验。
总之，YS802A电容式感应触摸芯片具有多点触控、高灵敏度、高抗干扰性、低功耗、快速响应、多种触摸模式、高精度定位和自适应屏幕尺寸等功能。
它可以广泛应用于智能手机、平板电脑、智能家居、汽车电子等领域，为用户带来更加舒适和便捷的触摸体验。
