工艺的设计与PFD设计说明
化工设计竞赛2-工艺物料流程图PFD说明
洛阳石化年产20万吨醋酸乙烯酯项目 工艺物料流程图PFD 说明
浙江工业大学P r ay 6团队 1/1
尊敬的评委老师:
您好!
在此包含工艺物料流程图(PFD ),我们导出了AutoCAD2004、2007版本以便您的评阅。
在工艺物料流程图(PFD )中,我们做到:
(1)主物流线采用粗实线(实取0.8mm ),辅助物流线采用中粗实线(实取0.4mm ),设备轮廓线、设备位号、物流号等其它采用细实线(实取0.25mm )。
(2)采用A1标准图幅,绘制标题栏,标注图号、图名、各个职责人员名称。
(3)制作图例进行说明,便于老师评阅。
(4)按照HG/T20519-09《化工工艺设计施工图和深度统一规定》表6.2.2制定文字高度。
(5)我们做到主项内及主项间物料进出口完整、标识正确,做到设备进出口物料完整,物料流向标识正确,表示出有压力变化处的阀门(如减压阀)。
(6)我们绘制物料平衡表,表示出各流股物流号,各物料质量流率和质量分率,表示出各物料的密度、体积流率,表示出操作参数(温度、压力),表示出物料相态(气相、液相、气液混合)及相态分率。
(7)我们在每个设备附件标注设备位号,在底部对应相应位号与名称。
感谢评委老师百忙中对我们的作品进行评阅,恳请老师批评指正。
祝老师身体健康,工作顺利!
浙江工业大学 Pray 6
2019年8月。
工艺包设计内容和深度规定
工艺包设计内容和深度规定1总则本标准规定了工艺包设计的内容和深度,参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计,本标准是工艺包设计的重要依据。
对于特殊的工艺装置,本工艺包设计内容和深度不能完全满足要求时,项目经理可作适当调整,但要经有关部室确认,公司总经理批准。
当委托方(用户)另有要求时,可在工艺包设计合同的有关条款中加以说明,项目经理按合同要求作出补充规定,经工艺包设计有关部室确认,公司总经理批准,项目经理才可组织实施。
具备下列条件之一者,可以进行工艺包设计:本公司已经熟练掌握并成为公司技术专有的化工产品;与科研单位、生产单位共同开发的新工艺、新技术、新产品,已具备工艺包设计所需的各项要求;用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考;无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料(需要时)、安全卫生(需要时)、环保(需要时)等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计/初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保),操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
2工艺包设计内容和深度的规定2.1说明书工艺包设计说明书是工艺包设计的重要组成部分,应包括下列内容:2.1.1概述a)生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b)产品名称及规模产品名称及规模年操作时间装置运行方式,按五班三运转或四班三运转,或者其他方式运转。
工艺设计及FD设计
工艺设计及PFD设计在化工装置设计中,除了工艺系统设计以外,还有管道、设备、机械、建构筑物、公用工程、电气、仪表、安全卫生、消防、分析化验、环境保护等领域的设计工作,还要从全局考虑总平面布置、原料和产品的输送及设计方案的技术经济性,这些都需要在化工工艺系统设计中充分考虑,所以说化工工艺系统设计是一门综合的技术。
在各个设计阶段中,作为设计主体的化工工程师,必须与其他各专业密切沟通,相互配合,才能完成整个设计任务。
这就要求化工工程师不仅精通、熟悉有关的标准规范和设计技能,并能在工程设计项目中恰当地应用、执行它,同时还要具备较广泛的相关专业知识。
国内工程设计阶段一般分为初步设计阶段和施工图设计阶段,国际上通行的作法是分为工艺包设计阶段、基础设计阶段和详细设计阶段。
在化工工艺系统设计中,工艺流程设计的各个阶段的设计成果都是通过各种流程图和表格表达出来,按照设计阶段的不同,先后有方框流程图(block flowsheet)、工艺流程草(简)图(simplified flowsheet)、工艺物料流程图(Process Flow Diagram即PFD)和管道仪表流程图(Piping & Instrumentation Diagram 即P&I D)〈也有用“带控制点的工艺流程图(Process and Control Diagram 即PCD”代替P&ID)〉等种类。
对于医药行业来说,根据其特有的生产洁净区级别要求,还有人员-物料分流图(Material and Personnel Flow Drawing)、工艺流程及环境区域划分示意图(Plant Schematic and Process Flow Diagram)等。
下面对工艺设计、工艺包设计内容及PFD的设计作简单介绍。
一、工艺设计1、工艺专业设计和工艺包从广义上讲工艺设计应包含工艺专业设计和工艺包设计两方面的内容。
工艺专业设计的主要任务是对一个化工产品的生产流程先进行基本的计算,在此基础上给有关专业提出条件,在有关专业的参与下以工艺专业为主,完成PFD(工艺物料流程图 Process Flow Diagram)的设计任务。
PFD的画法
A 面积 m2
V 体积流率 m3/h
Q 热负荷 kW
R 回流比
二、管道画法
流程图应自左至右按生产过程的顺序绘制,进出装置或进出另一张图(由多张图构成的流程图)的管道一般画在流程的始末端(必要时可画在图的上下端),用箭头 (进出装置)或箭头 (进出另一张图纸)明显表示,并注明物料的名称及其来源或去向。进出另一张流程图时,尚需注明进出另一张图的图号(只写档案号的顺序号,省略档案号本身,例如B8907-1/4,只写DW-4,DW是“图”字代号),图号可直接标注在箭头内。如果流程复杂,可加注来或去XX图的管道坐标,坐标用箭头首端方框中的文字表示,方框内第一个英文字为横坐标,第二个阿拉伯数字为纵坐标。
装置内的加热及冷换设备一般应标注其热负荷及介质的进出口温度,但空冷器可不注空气侧的条件,蒸汽加热设备的蒸汽侧只标注其蒸汽压力可不注温度。
用操作参数用代号表示,在代号之后注明数值而不注单位。代号的意义及单位均在图例中表示。
五、常用操作参数代号的意义及单位
代号 名称 单位
三、仪表的表示方法
工艺流程中应表示出工艺过程的控制方法,画出调节阀位置、控制点及测量点的位置,其中仪表引线的表示方法参照SH/T 3101,如果有连锁要求,也应表示出来。
一般压力、流量、温度、液位等测量指示仪表均不予表示。
四、物料流率、物性及操作条件的表示方法
原料、产品(或中间产品)及重要原材料等的物料流率均应予表示,已知组成的多组分混合物应列出混合物总量及其组成%。物性数据一般列在说明书中,如有特殊要求,个别物性数据也可表示在PFD中。
一、设备画法
流程中只画与生产流程有关的主要设备,不画辅助设备及备用设备。对作用相同的并联或串联的同类设备,一般只表示其中的一台(或一组),而不必将全部设备同时画出。
31 精通PID工艺流程图,要点以及最关键点
精通PID工艺流程图,这些要点最关键!PID图作为化工生产的技术核心,无论是设计院的工程师、化工厂的工艺员,还是中控控制室的主操,了解PID图上每一个字母、符号所表示的意义,并清楚明白这些元件的作用和控制方法,是作为化工人必不可少的技能。
PID图是什么?工艺流程图:即Process Flow Diagram,简称PFD,由工艺专业完成,它包含了整个装置的主要信息、操作条件(温度、压力、流量等)、物料衡算(各个物流点的性质、流量、操作条件等都在物流表中表示出来)、热量衡算(热负荷等)、设计计算(设备的外形尺寸、传热面积、泵流量等)、主要控制点及控制方案等。
相同作用且规格相同的设备只需画出一台即可。
工艺管道及仪表流程图:即Piping Instriment Diagram,简称PID。
PID是在PFD的基础上,由工艺、管道安装和自控等专业共同完成。
需要画出所有的设备、仪表、管道及其规格、保温厚度等内容,是绘制管道布置图的主要依据。
PID图是在工艺包阶段就开始形成初版,随着设计阶段的深入,不断补充完善深化,它分阶段和版次分别发表。
PID各个版次的发表,表明了工程设计进展情况,为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。
PID是基础设计和详细设计中主要成品之一,它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。
PID图能告诉我们什么?1.用规定的类别图形符号和文字代号:表示装置工艺过程的全部设备、机械和驱动机,包括需就位的备用设备和生产用的移动式设备,并进行编号和标注。
2.用规定的图形符号和文字代号:详细表示所需的全部管道、阀门、主要管件(包括临时管道、阀门和管件)、公用工程站和隔热等,并进行编号和标注。
3.用规定的图形符号和文字代号:表示全部检测、指示、控制功能仪表,包括一次性仪表和传感器,并进行编号和标注。
4.用规定的图形符号和文字代号:表示全部工艺分析取样点,并进行编号和标注。

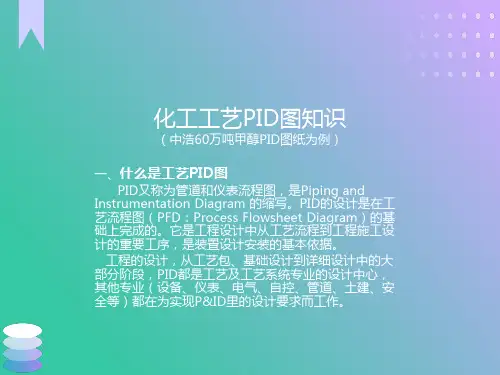

化工工艺PID识图
3.2.3 PID图中的仪表 PID图中的仪表一般包括了现场测量显示仪表、远传(DCS)显示仪表、仪表控制三个方面
3.2.3.2 PID图中的远传显示仪表 远传显示仪表一般是现场检测,通过变送器把数据传送至DCS控制系统集中显示,有温度、压力、流量、液位、在线分析数据等等,如下图所示
3.2.3.3 PID图中的远传控制仪表 远传控制仪表一般是现场检测数据,通过变送器把数据传送至DCS控制系统,检测数据与DCS系统设定数据进行比较,反馈检测数据与设定数据差异,由系统计算出一定阀位量输出至仪表控制调节阀,阀门动作来减少现场测量数据与设定数据之间差异,如下图控制进超精脱硫槽(D104)和原料天然气脱硫预热器(E-304)温度为例。
二、某装置60万吨甲醇干法脱硫图例 详细图纸见附件
三、PID图册的基本内容
一般化工PID图册主要包括以下两方面内容 目录、符号及总体说明 工艺装置管道仪表流程图
3.1符号及总体说明
3.1.1符号 符号是识PID图最基本的语言符号,常用PID图纸符号及说明如下图: a.基本管道符号
3.1.2图纸中字母表示含义
a.仪表字符含义
物料缩写字符
c.其它缩写字母含义
d.图纸中字母代号
3.2 PID图 PID图中一般包括了设备、管道管件、仪表测量显示控制三个方面
3.2.2PID图中的管道管件
a.两个设备的进口检测温度分别为Ti-1501与Ti-1108,他们都有仪表分程控制虚线,分别由两个调节阀来控制,如Ti-1501温度由TV-1501A与TV-1501B来控制,Ti-1108温度由TV-1108与TV-1501A来控制;
3.2.2.1管道 a.图中管道标识 14"-P-1004-CBC(14英寸1004号工艺气体管线) b.管道标识意义 14“表示管道直径大小14英寸,有的用公称直径350mm表示,而壁厚则需要根据管道标准等级及材质来查询;P表示管道内介质为工艺介质,见3.1.2中b物料缩写字母;1004一般前面表示工序号或者部分号,后面数字为顺序号;CBC表示管道等级与管道材质及垫片形式,中浩60万吨甲醇装置管道等级为分B、C、D、E、F、G,分别代表管道压力等级为150LB、300LB、600LB、900LB、1500LB、2500LB,材质一般有碳钢CS、不锈钢304等等; c.管道及设备保温形式 保温形式一般为电伴热(E)、蒸汽伴热(ST)、保温(H)、人身防护(P)、防冻(W)五种,如:
工艺流程设计-流程图
CW0401——32x3.5A1A—C H
2023/11/2
(五)管道仪表流程图
管道的公称压力 PG1310-300 A1A-H
管道材质类别 顺序号
代号 A B C
D
管道材质编号
材料名称 铸铁
代号 E
碳钢
F
普通低合金钢
G
合金钢
H
材料名称 不锈钢 有色金属 非金属
衬里及内腐蚀
2023/11/2
2023/11/2
(a)管道相连
(b)管道交叉
(二)工艺流程图的阅读
进
出
表示管道与其他图纸有关,一般在图的左方或右方,在空心 箭头内注明与其相关图纸的图号或序号,在其上方注明来或 去的设备位号或管道号或仪表位号。
2023/11/2
(二)工艺流程图的阅读
• 2.4 工艺流程图中阀门、管件图例
截止阀
管道仪表流程图的标注
2.管道的标注
(1)管道编号对象 所有的管道均要标注管道号。但下列情况除外: ①随设备、机械一起加工和配置的管道。 ②设备管口与设备管口直连,中间不需加短管者。
2023/11/2
(五)管道仪表流程图
③设备管口上直接接阀门、盲板等无管道连接的接管口。 ④管道上的放空管、导淋管。 ⑤设备上、机械上、管道上的伴热管和夹套。 ⑥控制阀的旁路管、切换使用的小型管件或阀组的相同 备用(或旁路)管。 ⑦仪表管线。
闸阀
球阀
直流截止阀
螺纹管帽 管端盲板
管帽
法兰连接 管端法兰(盖) 鹤管
三通截止阀
2023/11/2
三通球阀
四通球阀
四通旋塞阀
(二)工艺流程图的阅读
截止阀
工艺设计包内容规定
主要工艺操作条件
温度、压力、物料配比等 不同工艺工况的条件
间歇过程还要给出操作周期、物料一次加入量等
工艺流程说明
按顺序说明物料通过工艺设备的过程以及分离或生成物料的去向 主要工艺设备的关键操作条件,如温度、压力、物料配比等
对于间断操作,则需说明一次操作投料量和时间周期
说明过程中主要工艺控制要求,包括事故停车的控制原则
2014-11-9
15
分析化验手册
编制分析化验指导手册 对于原料、产品、排放物、催化剂、化学品等有必须按照工艺提供者指定的方法、 采用的特定仪器进行分析化验 不采用国家标准、行业标准、国际通用标准(如ASTM 标准)等的分析化验方法 的特殊项目 分析化验手册要求 说明分析化验方法名称、标准来源、标准编号、使用的仪器设备及其安装调试 方法、操作方法、精度要求等
特殊管道附件数据表
特殊附件要逐个提出工艺和机械要求,必要时附简图
2014-11-9 11
PDP内容
2.14 主要安全泄放设施数据表 安全阀、爆破片、呼吸阀等名称、位号、泄放介质、工艺参数、泄放量等 2.15 有关专利文件目录
相关专利名称、专利号、授权区域
2014-11-9
12
工艺手册
3.1 工艺说明 工艺原理、工艺特点
主要设备相对关系和建议的相对尺寸 说明特殊要求和必须符合的规定
2014-11-9
9
PDP内容
2.10 主要设备表 PID 中的设备的位号、名称、台数(操作/备用)、操作温度、操作压力、技术 规格、材质等 专利设备列出推荐的供货商 2.11 主要设备 主要设备说明
工艺设备特点、选型原则、材料选择的要求
安全泄放系统说明
说明不同的事故情况下安全泄放和吹扫数据,给出火炬系统负荷研究的结果,提出
工艺包设计内容和深度规定
工艺包设计内容和深度规定1 总则本标准规定了工艺包设计的内容和深度,参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计,本标准是工艺包设计的重要依据。
对于特殊的工艺装置,本工艺包设计内容和深度不能完全满足要求时,项目经理可作适当调整,但要经有关部室确认,公司总经理批准。
当委托方(用户)另有要求时,可在工艺包设计合同的有关条款中加以说明,项目经理按合同要求作出补充规定,经工艺包设计有关部室确认,公司总经理批准,项目经理才可组织实施。
具备下列条件之一者,可以进行工艺包设计:本公司已经熟练掌握并成为公司技术专有的化工产品;与科研单位、生产单位共同开发的新工艺、新技术、新产品,已具备工艺包设计所需的各项要求;用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考;无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料(需要时)、安全卫生(需要时)、环保(需要时)等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计/初步设计阶段的工作程序相同。
工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保),操作手册(包括分析手册)、物性数据手册以及有关的计算书。
工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
2 工艺包设计内容和深度的规定2.1 说明书工艺包设计说明书是工艺包设计的重要组成部分,应包括下列内容:2.1.1 概述a) 生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点。
b) 产品名称及规模产品名称及规模年操作时间装置运行方式,按五班三运转或四班三运转,或者其他方式运转。
PFD和PID图步骤
仪表位号
被测变量字母代号 功能字母代号
P RC—3 01
仪表位号的组成
序号 工段代号
PRC
PI
301
60
集中仪表盘面安装的 就地安装的 压力记录控制仪表 压力指示仪表
仪表位号的标注方式
节目录 主菜单
3.4 带控制点的工艺流程图
3.4.5 图幅和附注 施工流程图一般采用A1图幅,横幅绘制,特
别简单的用A2图幅,不宜加宽和加长。 附注的内容是对流程图上所采用的,除设备
节目录 主菜单
3.4 带控制点的工艺流程图
3.4.4 仪表控制点的画法与标注
在施工流程图上要画出所有与工艺有关的检测仪表、调节 控制系统、分析取样点和取样阀(组)。 仪表控制点用符号表示,并从其安装位置引出。符号包括 图形符号和字母代号,它们组合起来表达仪表功能、被测变 量、测量方法。
检测、显示、控制等仪表的图 形符号是一个细实线圆圈,其 直径约为10 mm。圈外用一条 细实线指向工艺管线或设备轮 廓线上的检测点。
气动信号线 柔性管 管线宽度与其相接 同心异 的新管线宽度相同 径管
伴热(冷)管道
喷淋管
节目录 主菜单
3.4 带控制点的工艺流程图
管道流程线要用水平和垂直线表示,注意避免穿过设备或 使管道交叉,在不可避免时,则将其中一管道断开一段,管 道转弯处一般画成直角。
(a)管道相连
(b)管道交叉
管道流程线上应用箭头表示物料的流向。 图中的管道与其他图纸有关时,应将其端点绘制在图的左 方或右方,并用空心箭头标出物料的流向(进或出),在空 心箭头内注明与其相关图纸的图号或序号,在其上方注明来 或去的设备位号或管道号或仪表位号。
3.4 带控制点的工艺流程图
PID设计规范及入门指南
P&ID设计规范及入门指南2008-12-29 10:43管道和仪表流程图又称为P&ID,是PIPING AND INSTRUMENTATION DIAGRAM的缩写.P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序,是工厂安装设计的依据。
化工工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,P&ID 都是化工工艺及工艺系统专业的设计中心,其他专业(设备、机泵、仪表、电气、管道、土建、安全等)都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图(即通常意义的P&ID)和公用工程管道和仪表流程图(即UID)两大类.由于P&ID的设计千变万化,对同一工艺流程的装置,也可以因为外界因素的影响(如用户要求、地理环境的差异、以及操作人员的经验不同等),需要在设计P&ID 时作出相应对策,再加上设计者不同的处理方法,因而同一工艺流程在不同的工程项目中,其P&ID不可能完全相同,但也不会有太大的差异。
P&ID通常有6~8版,视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求,包括所有的设备、配管、仪表等方面的内容和数据。
下面,对P&ID及UID的设计进行简单介绍。
一。
P&ID的设计1。
P&ID的设计内容P&ID的设计应包括下列内容。
1。
1设备(1)设备的名称和位号。
每台设备包括备用设备,都必须标示出来。
对于扩建、改建项目,已有设备要用细实线表示,并用文字注明。
(2)成套设备对成套供应的设备(如快装锅炉、冷冻机组、压缩机组等),要用点划线画出成套供应范围的框线,并加标注.通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应,不需另外订货。
(3)设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数,如泵应注明流量Q和扬程H;容器应注明直径D和长度L;换热器要注出换热面积及设计数据;储罐要注出容积及有关的数据。
PID、PFD图纸
PFD是工艺原则流程图,PFD中包括了装置内所有主要设备,物流介质的相态,温度,压力,及各物流相对应得组成百分比。
有些PFD中没有组成。
PID是工艺流程图,是根据PFD进行详细设计的。
包括了做施工图所需的所有管线及连接,公用工程及辅助设备和管线的总的流程图。
PID图图纸规格采用1号图纸规格(594 mm×841 mm),并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多,表示在一张1号图中太挤的情况下,可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求,详细地表示装置的全部设备、仪表、管道和其他公用工程设施,具体内容如下:a) 全部设备;b) 全部仪表(包括控制、测量及计算机联结);c) 所有管道、阀门(低高点放空除外)、安全阀、大小头及部分法兰;d) 公用工程设施、取样点、吹扫接头;e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作,其编号分别为E-1A,E-1B,E-1C(或E-1A/B/C);如P-1为两台泵(一台操作,一台备用),其编号为P-1A,P-1B(或P-1A/B)。
用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致,编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成(或备用)时,可在编号数字后加A,B,C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:a) 立式圆筒型:内径ID×切线至切线高T/T,mm,b) 卧式圆筒型:内径ID×切线至切线长T/T,mm,c) 长方型:长×宽×高,mm,d) 加热及冷换设备:标注编号、名称及其特性(热负荷、及传热面积)e) 机泵,设备大小可不按比例画,但应尽量有相对大小的概念,有位差要求的设备,应表示其相对高度位置,例如热旁路控制流程中的冷凝器和回流罐。
P&ID图设计规范及入门指南
P&ID图设计规范及入门指南管道和仪表流程图又称为P&ID,是PIPING AND INSTRUMENTATION DIAGRAM的缩写。
P&ID的设计是在PFD的基础上完成的。
它是化工厂的工程设计中从工艺流程到工程施工设计的重要工序,是工厂安装设计的依据。
化工工程的设计,从工艺包、基础设计到详细设计中的大部分阶段,P&ID 都是化工工艺及工艺系统专业的设计中心,其他专业(设备、机泵、仪表、电气、管道、土建、安全等)都在为实现P&ID里的设计要求而工作。
广义的P&ID可分为工艺管道和仪表流程图(即通常意义的P&ID)和公用工程管道和仪表流程图(即UID)两大类。
由于P&ID的设计千变万化,对同一工艺流程的装置,也可以因为外界因素的影响(如用户要求、地理环境的差异、以及操作人员的经验不同等),需要在设计P&ID时作出相应对策,再加上设计者不同的处理方法,因而同一工艺流程在不同的工程项目中,其P&ID不可能完全相同,但也不会有太大的差异。
P&ID通常有6~8版,视工程需要而定。
一套完整的P&ID及UID清楚地标出工艺流程对工厂安装设计中的所有要求,包括所有的设备、配管、仪表等方面的内容和数据。
下面,对P&ID及UID的设计进行简单介绍。
1.P&ID的设计内容P&ID的设计应包括下列内容。
1.1设备(1)设备的名称和位号。
每台设备包括备用设备,都必须标示出来。
对于扩建、改建项目,已有设备要用细实线表示,并用文字注明。
(2)成套设备对成套供应的设备(如快装锅炉、冷冻机组、压缩机组等),要用点划线画出成套供应范围的框线,并加标注。
通常在此范围内的所有附属设备位号后都要带后缀“X”以示这部分设备随主机供应,不需另外订货。
(3)设备位号和设备规格P&ID上应注明设备位号和设备的主要规格和设计参数,如泵应注明流量Q和扬程H;容器应注明直径D和长度L;换热器要注出换热面积及设计数据;储罐要注出容积及有关的数据。
工艺的设计及PFD设计说明
工艺设计与PFD设计在化工装置设计中,除了工艺系统设计以外,还有管道、设备、机械、建构筑物、公用工程、电气、仪表、安全卫生、消防、分析化验、环境保护等领域的设计工作,还要从全局考虑总平面布置、原料和产品的输送与设计方案的技术经济性,这些都需要在化工工艺系统设计中充分考虑,所以说化工工艺系统设计是一门综合的技术。
在各个设计阶段中,作为设计主体的化工工程师,必须与其他各专业密切沟通,相互配合,才能完成整个设计任务。
这就要求化工工程师不仅精通、熟悉有关的标准规和设计技能,并能在工程设计项目中恰当地应用、执行它,同时还要具备较广泛的相关专业知识。
国工程设计阶段一般分为初步设计阶段和施工图设计阶段,国际上通行的作法是分为工艺包设计阶段、根底设计阶段和详细设计阶段。
在化工工艺系统设计中,工艺流程设计的各个阶段的设计成果都是通过各种流程图和表格表达出来,按照设计阶段的不同,先后有方框流程图〔block flowsheet〕、工艺流程草〔简〕图〔simplified flowsheet〕、工艺物料流程图〔Process Flow Diagram即PFD〕和管道仪表流程图〔Piping & Instrumentation Diagram 即P&I D〕〈也有用“带控制点的工艺流程图(Process and Control Diagram 即PCD〞代替P&ID)〉等种类。
对于医药行业来说,根据其特有的生产洁净区级别要求,还有人员-物料分流图〔Material and Personnel Flow Drawing〕、工艺流程与环境区域划分示意图〔Plant Schematic and Process Flow Diagram〕等。
下面对工艺设计、工艺包设计容与PFD的设计作简单介绍。
一、工艺设计1、工艺专业设计和工艺包从广义上讲工艺设计应包含工艺专业设计和工艺包设计两方面的容。
工艺专业设计的主要任务是对一个化工产品的生产流程先进展根本的计算,在此根底上给有关专业提出条件,在有关专业的参与下以工艺专业为主,完成PFD(工艺物料流程图Process Flow Diagram)的设计任务。
工艺流程设计
(2) 工艺流程草图的绘制与标注:
工艺流程草图由左至右展开, 设备轮廓线用细实线、物料管线用粗
实线、辅助管线用中实线画出。在图的下方或其他显著位置, 列出
各设备的位号。设备位号由四个单元组成, 分别为由设备分类代号、
设备所在主项的编号、主项内同类设备顺序号、相同设备的( 数量)
尾号组成。
16
(2) 工艺流程草图的绘制与标注:
衬里: 一般在金属容器内壁, 衬以一定厚度的有机或无机材料衬 里, 以隔断介质与金属的接触。有机衬里如橡胶、塑料或其他 有机高聚物, 主要为热固性的树脂; 无机衬里一般为玻璃、瓷砖、 耐腐水泥、辉绿岩板等。
在设备和管道外表面, 因为大气的腐蚀, 尤其在周围环境可能含 有酸性气体时更为严重, 所以外表面都要进行防腐处理。
图样采用展开图形式, 一般以车间为单位进行。按工艺流程顺序, 自左至右依次画出一系列设备的图形, 并配以物料流程线和必要的 标注与说明。在保证图样清晰的原则下, 图形不一定按比例。图纸 规格常采用A2 或A3。长边过长时, 幅面允许加长, 也可分张绘制。
19
(2) 工艺物料流程图的绘制: 1) 设备表示法: a)图形: 设备示意图用细实线画出设备简略外形和内部特征(如塔的 填充物、塔板、搅拌器和加热管等)。目前很多设备的图形已有统 一规定, 其图例可参见表4. 1。 b)标注: 图上应标注设备位号及名称。 ⅰ) 标注的内容: 设备在图上应标注位号和名称, 设备位号在整个系 统内不得重复, 且在所有工艺图上设备位号均须一致。位号组成如 图4. 4 所示。
18
二、工艺流程图的绘制 3. 工艺物料流程图(简图) (1) 工艺物料流程图的内容:
1) 图形: 设备的示意图和流程线。 2) 标注: 设备的位号、名称及特性数据等。 3) 物料平衡表: 物料代号、物料名称、组分、流量、压力、温度状 态及来源去向。 4) 标题栏: 包括图名、图号、设计阶段等。
PFD,PID设计说明
A Process Flow Diagram - PFD - (or System Flow Diagram - SFD) shows the relationships between the major components in the system. PFD also tabulate process design values for the components in different operating modes, typical minimum, normal and maximum. A PFD does not show minor components, piping systems, piping ratings and designations.A PFD should include:•Process Piping•Major equipment symbols, names and identification numbers•Control, valves and valves that affect operation of the system•Interconnection with other systems•Major bypass and recirculation lines•System ratings and operational values as minimum, normal and maximum flow, temperature and pressure•Composition of fluidsThis figure depict a small and simplified PFD:System Flow Diagrams should not include:•pipe class•pipe line numbers•minor bypass lines•isolation and shutoff valves•maintenance vents and drains•relief and safety valve•code class information•seismic class information•Example - Process Flow Diagram•Piping & Instrumentation Diagram - P&IDP&ID shows all of piping including the physical sequence of branches, reducers, valves, equipment, instrumentation and control interlocks.The P&ID are used to operate the process system.A P&ID should include:•Instrumentation and designations•Mechanical equipment with names and numbers•All valves and their identifications•Process piping, sizes and identification•Miscellaneous - vents, drains, special fittings, sampling lines,reducers, increasers and swagers•Permanent start-up and flush lines•Flow directions•Interconnections references•Control inputs and outputs, interlocks•Interfaces for class changes•Seismic category•Quality level•Annunciation inputs•Computer control system input•Vendor and contractor interfaces•Identification of components and subsystems delivered by others•Intended physical sequence of the equipmentThis figure depict a very small and simplified P&ID:A P&ID should not include:•Instrument root valves•control relays•manual switches•equipment rating or capacity•primary instrument tubing and valves•pressure temperature and flow data•elbow, tees and similar standard fittings•extensive explanatory notes。
举例说明pfd图流程的自控方案
举例说明pfd图流程的自控方案下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!流程描述:该流程是一个化学反应过程,包括反应物的进料、反应、产物的分离和回收。
工艺包设计内容和深度规定
工艺包设计内容和深度规定1 总则本标准规定了工艺包设计的内容和深度,参加工艺包设计的设计人员必须严格按照本标准规定的内容和深度进行设计,本标准是工艺包设计的重要依据。
对于特殊的工艺装置,本工艺包设计内容和深度不能完全满足要求时,项目经理可作适当调整,但要经有关部室确认,公司总经理批准。
当委托方(用户)另有要求时,可在工艺包设计合同的有关条款中加以说明,项目经理按合同要求作出补充规定,经工艺包设计有关部室确认,公司总经理批准,项目经理才可组织实施.具备下列条件之一者,可以进行工艺包设计:本公司已经熟练掌握并成为公司技术专有的化工产品;与科研单位、生产单位共同开发的新工艺、新技术、新产品,已具备工艺包设计所需的各项要求;用户专有技术并提供相近规模的工程设计文件或现有运行的生产装置可供设计参考;无专利权或专利有效期已过的成熟工艺技术。
由化工工艺、工艺系统、分析化验、自控、材料(需要时)、安全卫生(需要时)、环保(需要时)等专业共同完成该化工产品的工艺包设计工作。
工艺包设计的设计程序与公司标准规定的各个有关专业在基础设计/初步设计阶段的工作程序相同.工艺包的成品应包括说明书、工艺流程图(PFD)、初版管道仪表流程图(P&ID)、建议的设备布置图、工艺设备一览表、工艺设备数据表(附设备简图)、催化剂及化学品汇总表、取样点汇总表、材料手册(需要时)、安全手册(包括职业卫生、安全和环保),操作手册(包括分析手册)、物性数据手册以及有关的计算书.工艺包设计的质量控制与公司设计标准规定的各个有关专业在基础设计/初步设计阶段的质量控制要求相同。
2 工艺包设计内容和深度的规定2.1 说明书工艺包设计说明书是工艺包设计的重要组成部分,应包括下列内容:2。
1。
1 概述a)生产方法、装置特点描绘工艺包设计所采用工艺生产方法的先进性、可靠性以及装置特点.b) 产品名称及规模产品名称及规模年操作时间装置运行方式,按五班三运转或四班三运转,或者其他方式运转.c)装置组成按工艺过程的先后顺序,列出组成装置各工段的名称。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工艺设计及PFD设计在化工装置设计中,除了工艺系统设计以外,还有管道、设备、机械、建构筑物、公用工程、电气、仪表、安全卫生、消防、分析化验、环境保护等领域的设计工作,还要从全局考虑总平面布置、原料和产品的输送及设计方案的技术经济性,这些都需要在化工工艺系统设计中充分考虑,所以说化工工艺系统设计是一门综合的技术。
在各个设计阶段中,作为设计主体的化工工程师,必须与其他各专业密切沟通,相互配合,才能完成整个设计任务。
这就要求化工工程师不仅精通、熟悉有关的标准规和设计技能,并能在工程设计项目中恰当地应用、执行它,同时还要具备较广泛的相关专业知识。
国工程设计阶段一般分为初步设计阶段和施工图设计阶段,国际上通行的作法是分为工艺包设计阶段、基础设计阶段和详细设计阶段。
在化工工艺系统设计中,工艺流程设计的各个阶段的设计成果都是通过各种流程图和表格表达出来,按照设计阶段的不同,先后有方框流程图(block flowsheet)、工艺流程草(简)图(simplified flowsheet)、工艺物料流程图(Process Flow Diagram即PFD)和管道仪表流程图(Piping & Instrumentation Diagram 即P&I D)〈也有用“带控制点的工艺流程图(Process and Control Diagram 即PCD”代替P&ID)〉等种类。
对于医药行业来说,根据其特有的生产洁净区级别要求,还有人员-物料分流图(Material and Personnel Flow Drawing)、工艺流程及环境区域划分示意图(Plant Schematic and Process Flow Diagram)等。
下面对工艺设计、工艺包设计容及PFD的设计作简单介绍。
一、工艺设计1、工艺专业设计和工艺包从广义上讲工艺设计应包含工艺专业设计和工艺包设计两方面的容。
工艺专业设计的主要任务是对一个化工产品的生产流程先进行基本的计算,在此基础上给有关专业提出条件,在有关专业的参与下以工艺专业为主,完成PFD(工艺物料流程图Process Flow Diagram)的设计任务。
这个生产流程可以是工艺专业的设计人员自己开发的,也可是其它专利商提供的技术。
工艺包一个专门的技术名词,它特指包含一个化工产品的生产技术的全部技术文件。
这些文件通常应当包含以下的容:生产该产品应该采用的化工生产单元、应该采用的化工设备、应该采用的自动控制方案、所采用的原料以及生产该产品的原料及公用物料的消耗量。
化工工艺设计工程师在进行工艺设计时,需要进行各种设计计算,如物料平衡和热量平衡的计算,这是化工工艺设计中最基本的计算之一,也是使用最频繁的计算。
当生产流程基本确定后,只有完成上述计算,才能进行设备设计计算等其它方面的计算。
物料平衡和热量平衡的基本计算原则是质量守恒和能量守恒定律。
要使工艺包的设计具备先进水平、使产品具备市场竞争能力,在进行流程模拟时就要注意流程的可行性,要使每一股物流都有合理的去处,尽量做到物尽其用;另外要特别注意热量的综合利用,要考虑把高温的溶剂和蒸汽冷凝液都尽量利用起来,这就需要应用“能量综合设计”的技术。
工艺包设计的依据是已批准的可行性研究报告、总体设计和设计基础资料,据此进行工艺包设计。
工艺包设计应完成的主要任务有:绘制PFD、完成工艺物料平衡计算、编制工艺设备数据表(主要是技术规格要求和负荷)、编制公用物料的设计原则和平衡图、确定环保的设计原则和排出物的基本原则、进行安全分析(Process Safety Review)(或称为风险评价-Risk Assessment)等。
在工艺设计的过程中,工艺专业要和不同专业互提条件。
发出条件表的专业是主导专业,条件表是主导专业设计工作的初步成果,是接受条件专业的设计依据,是很重要的技术文件。
这一阶段中,主要工作是由工艺设计人员、其它专业的有关人员和项目管理人员参加并完成的,工艺过程的重大原则和设计方案应该组织有关人员评审后才能确定(寰球公司规定要经过室审和院审),此阶段是整个设计工作全面展开的基础。
2、设计基础每个设计项目在签订设计合同时,都要在设计合同的技术附件中,用详细的清单列出设计单位要求业主提供的设计基础数据的容,即项目设计数据。
项目设计数据是顺利开展设计工作最基本的依据,缺少项目设计数据,设计工作就变成无米之炊,是无法开展的。
工程项目只能在此基础上进行设计和建设。
业主根据合同的要求,应按时提出设计单位所需的全部项目设计数据,项目设计数据必须由业主单位的建设项目负责人签名认可,才能正式作为设计基础数据提供给设计人员使用。
工艺和工艺系统专业是从项目经理那里拿到业主认可的项目设计数据,依据这些数据开始设计准备工作。
项目设计数据如果有变更,要依据业主的正式通知,由项目经理向有关设计人员发布修改后的项目设计数据,有了设计变更通知设计人员才能修改有关的设计文件。
必须重视项目设计数据的变更,它可能会直接影响到工艺流程的改变甚至影响整个项目的合同规定,所以对此应当十分慎重。
工艺及工艺系统专业至少应当得到下列数据,才有条件开展设计工作。
(1)所采用的工艺技术路线及其依据,装置的年设计生产能力,年操作小时数及装置操作弹性、操作制度、设计工况。
(2)原材料、辅助原料、催化剂、化学品的规格要求及界区条件。
(3)产品、中间产品及副产品的规格(产品牌号、规格、性能等)要求。
(4)产品方案及产品性能。
(5)公用物料的各项规格要求及界区条件(温度、压力、水质分析等)。
(6)提出原材料、辅助原材料、催化剂、化学品、工艺过程中公用物料的消耗定额及副产品产出定额(预期值)。
(7)提出工艺过程排出物(气体、液体、固体等)排放源、排放数量及其组成。
(8)现场数据,气象数据,供电及电信系统等的数据。
(9)设计规和标准。
3、工艺包设计容工艺包设计文件一般应包括以下容。
●设计围。
说明工艺包包括的围及生产规模。
●设计基础。
工艺对原材料、催化剂、化学品及公用工程的规格要求,成品规格,生产能力(收率、转化率),消耗定额,三废排放量及规格,生产定员,工程保证指标和需要说明的安全生产要求。
●工艺流程说明。
按工艺流程的程序,详细的说明生产过程,包括有关的化学反应及机理,操作条件,主要设备特点,控制方案以及工程设计所必须的工艺物料的物化性质数据。
●物料平衡及热量平衡计算结果。
全流程典型的物料平衡,应考虑到负荷的波动及各主要工况,作为工程设计的重要依据。
●PFD。
表示工艺生产所有主要设备(包括位号、名称),特殊阀件设置,物流数据(流量、组成、温度、压力等特性)以及控制、联锁方案。
●工艺设备表(设备一览表)。
应填写设备位号、设备名称、介质名称、操作压力、操作温度、材质等。
●主要设备工艺数据表(工艺规格书),包括主要机械设备数据表。
主要设备数据表应列出所有工艺规格要求及有关数据、设备的材质要求、传动机械要求及必要的设备条件图。
●P&I D 0版。
表示管道尺寸、材料等级、伴热、阀门、绝热(保温/保冷)等级、安全阀系统、管道编号、仪表及控制回路等。
●仪表数据表、控制原理图、报警联锁表。
●管道规格书(或者管道材料图)。
包括介质、工艺条件、设计条件、管道尺寸、管道材料、保温等。
●初步布置图。
表示主要设备布置和占地面积。
●特殊管道材料等级规定。
●生产操作和安全规格的要求。
●分析化验的要求。
●特殊的检修要求。
●界区备件表。
●操作手册(操作指南)。
二、工艺物料流程图(PFD)的设计PFD的设计是化工厂装置设计过程的一个重要阶段,在PFD的设计过程中,要完成生产流程的设计、操作参数和主要控制方案的确定,以及设备尺寸的计算,是从工艺方案过渡到化工工艺流程设计的重要工序之一。
PFD是项目设计的指导性文件之一,在工艺设计阶段完成。
发布之后有关专业必须按PFD图进行工作,并只能由工艺专业解释和修改。
1、PFD的设计容PFD的主要容应包括:全部工艺设备及位号,主要设备的名称、操作温度、操作压力;物流走向及物流号(流股号),同时,应有与流股号对应的包括物流组成、温度、压力、状态、流量及物性等主要物流计算结果的物料平衡表,可表示在PFD上,或单独出版,根据不同的设计工况应分别列出或出版;主要控制方案的仪表、功能及其信号走向;标出泵的流量和进出口压力、塔的实际板数及规格、换热器的热负荷等。
PFD必须反映出全部工艺物料和产品所经过的设备、主要物料的管道、并表示出进出界区的流向。
对于公用工程,如水、冷冻盐水、氮气、工艺用压缩空气、蒸汽及冷凝液系统仅表示工艺设备使用点的进出位置。
一般每个工程(或公司)都要发布用于PFD设计的图例、符号(规定)图(LEAD SHEET),对PFD设计中的设备画法、设备编号、仪表符号、标注符号、管道符号、物料代号以及缩写词等作统一规定(也有在PFD图上简单表示)。
下面分别简述设备、工艺物流和主要控制方案的具体设计容和画法。
(1)设备在PFD中,设备用细实线简单绘出,如有多台相同设备并联时,可以只画出一台,但要标明位号A/B,而对于需要再生的设备,需全部绘出。
主要设备尽可能按适当比例画出相对位置、大小,而设备的基础、裙座和管接头不表示。
一般在设备附近标注设备位号,并在图纸上方或下方空白处按设备重叠情况由上到下分层标注设备位号、设备名称及规格。
一般情况下,静设备在图纸上部、动设备在图纸下部表示。
也有另外一种表示方式:对于容器类、压缩机类设备在图上方标示设备名称、位号及规格,并在图中设备附近标示设备位号,而泵类、换热器类设备旁边一般只标位号及规格。
标准设备的主要规格和参数通常为:泵应注明正常流量和吸入、排出压力;容器应注明直径和切线长度(或高度);塔器应注明塔径和切线高度,在塔注明实际板数或填料段数;换热器要注明换热器的正常负荷。
设备外形表示方法如下;●离心泵用圆圈加底座组合表示,进料指向圆心。
●往复泵以┤形与一端不封闭的长方块表示。
●换热设备用圆圈或设备外形表示。
●压缩机要表示出其型式,并表示出压缩机的段数和主要的配套辅助设备。
如型式尚未确定,可用方块表示。
●反应器要画出主要元件,如筛板、催化剂框等。
●分离器也要表示出件。
槽、罐类设备要画出隔板、液封。
●喷射器、其它特殊设备,如造粒塔、电解槽、电石炉、空气磨等尽可能画出实物大致外形。
(2)工艺物流在PFD中,工艺物流用粗实线绘出,并用箭头标示物流的去向。
再生系统的物流用细实线标出。
主要物流应标注流股号(除PFD外,应有单独的物料平衡表),并在物料平衡表中列出PFD上对应物流的组成、温度、压力、流量状态和相关物性。
在一图中,与其它图相关的物流应标明物流来源和去向。
在PFD中,关键物流应标明温度和压力(也可表示在塔和容器上),进塔装置的关键物流也可标明流量。
