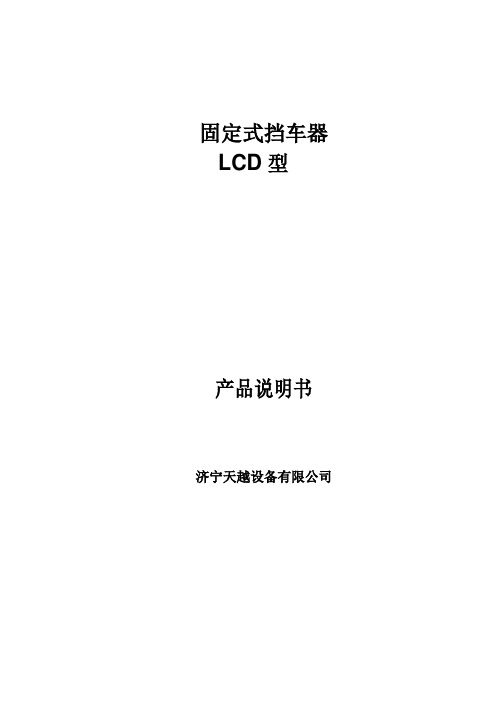

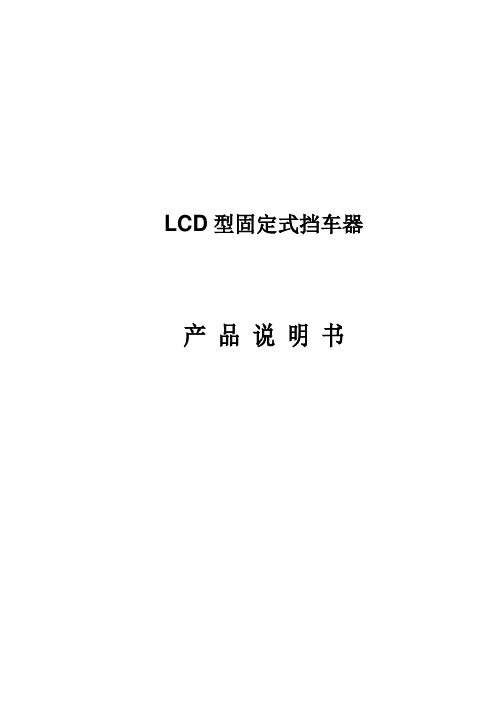

LCD固定式挡车器说明书_固定式挡车器操作规程_固定式挡车器适用范围
车档和挡车器

12.挡车器、车挡(1)设置线路挡车器设置线路为尽端式存车线、临修线、日常检查线、确认车停留线、接触网作业车停留线、安全线等。
(2)车挡设置原则1)路基地段临靠正线的安全线应设置带止轮土基的土堆式车挡;路基地段不临靠正线的安全线宜选用带止轮土基土堆式车挡,亦可根据周边环境要求选用浆砌片石车挡或与挡车器配套的固定型车挡;桥上、隧道内的安全线应选用与挡车器配套的固定型车挡。
2)段所内的库外尽端式线路末端宜选用与挡车器配套的固定型车挡。
3)除上述线路以外的尽端式线路末端(不含库内线路)宜设置浆砌片石车挡,亦可根据周边环境要求选用与挡车器配套的固定型车挡。
(3)挡车器设置原则1)各种尽端式线路末端(不含库内线路)均应设置挡车器。
2)各种线路末端应优先选用滑移式挡车器。
洗车线、临修线等车速不大于5km/h的线路末端亦可选用固定式挡车器。
3)滑移式挡车器始端至车挡间线路应设在直线上,并要求无钢轨接头及其他障碍物。
4)安全线、机待线轨道电路绝缘节一般位于车挡前25m处,其他尽端线轨道电路绝缘节一般位于调车信号机内方50m处,应避免绝缘节处于滑移式挡车器和车挡之间。
5)挡车器不需单独计列工务定员和设备备件。
滑移式挡车器(包括液压式)养护维修工作量包括:工务巡视人员定期查看挡车器前后是否有障碍物、每一年紧固一次螺栓。
(4)挡车器及车挡型号的选择见表2.3。
表2.3 挡车器及配套的车挡型号选择推荐表注:1.安装位置指挡车器端部距车挡的距离。
2.当线路长度受限制时,可使用固定型挡车器代替滑移式挡车器。
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注,我们将会做得更好】。

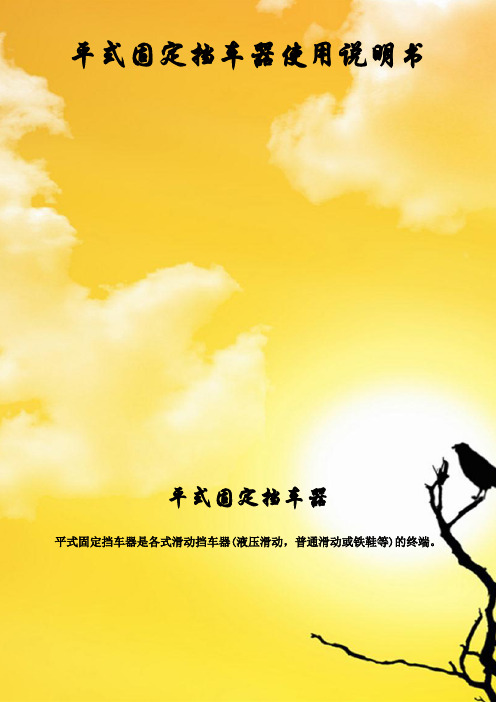

平式固定挡车器使用说明书

平式固定挡车器使用说明书
平式固定挡车器
平式固定挡车器是各式滑动挡车器(液压滑动,普通滑动或铁鞋等)的终端。
平式固定挡车器使用说明书平式固定挡车器是各式滑动挡车器(液压滑动,普通滑动或铁鞋等)的终端,作为最后一道屏障,防止滑动式挡车器滑出线路终端,它安装在线路的临近头基本都与滑动式挡车器配套安装。
平式固定挡车器具有适用范围广、使用方便、制动力大等特点。
平式固定挡车器主要用于滑动挡车器被列车冲撞后向后滑移阻挡作用。
一、平式固定挡车器技术参数:
占用轨道长度:800mm
最大总阻力:1000kN
挡车器占用轨道长1500mm。
列车冲撞速度20km/h
挡车器外形尺寸:1500*1600*220mm
二、平式固定挡车器安装方法
1、将挡车器移置到待安装位置,将挡车器固定板上的螺栓拆下,固定板上的孔对应钢轨点画好位置,然后将挡车器移下钢轨。
2、采用专用打孔设备在钢轨上打孔,打孔直径在28-31mm间。
3、打孔完毕后将钢轨上孔边缘的铁屑除掉以免妨碍安装,然后将挡车器移置钢轨上用螺栓将挡车器与钢轨连接紧固螺栓。
平式固定挡车器用于滑动式挡车器的后面,与各种滑动式挡车器组合使用。
体积小巧、结构简单、无需钻孔、安装方便、坚固耐用、制动力大,是铁路的一种常用设备。
挡车器mpc-2c使用说明

挡车器mpc-2c使用说明
挡车器mpc-2c使用说明:
一.安全提示1.安装时您务必请专业安装人员进行检查和安装,禁止对本挡车器进行技术上的改造。
2.安装及布线必须依照建筑施工标准及电气标准进行,采用单相三线制,线径=1.5mm2。
3.电源线必须接到有接地的插座上,禁止去除电源线上的接地引线。
4.安装、维护、修理前,请务必切断电源,并且必须让平衡簧处于松弛状态。
5.挡杆的末端和最近的物体之间的安全距离不小于0.5米。
6要求使用我公司配备的挡杆。
如对挡杆有特殊要求,请联系我公司定做。
7.只装平衡簧没装挡杆,或只装挡杆没装平衡簧的条件下,不能开机使用。
8.禁止在看不见挡车器的地方操作遥控器,以免造成安全事故。
9.手摇柄使用完毕后应切勿忘记将其取出。
10.每个季度检查一次冷却油和润滑情况,适当补充润滑脂和WA320齿轮油。
二.概述DC535/DCZ535/DC655/DCZ655挡车器主要用于住宅小区、停车场及企事业单位进出口,如果这是您第一次安装使用此
挡车器,请仔细阅读本说明书并遵照说明书进行安装和操作,并请保留此说明书以供下次参考。
产品主要功能特点:
1.以正弦连杆机构、行星机构和蜗轮蜗杆机构作为减速机构,起落杆平稳并且有自锁功能;
2.采用单根强力拉簧合理地平衡挡杆重力,有效减轻机械负荷;
3.具有电气安全保护装置(选配),落杆时遇到人、汽车时会自动停止,既可避免伤人、损伤汽车,又可保护挡车器不受损坏;
4.具有在落杆过程中按钮开优先功能,即在落杆过程中按抬杆按钮(上升),挡杆的运动直接转为抬杆;。
挡车栏操作规程

挡车栏操作规程引言概述:挡车栏作为交通安全设施的一种,起到了保护行人和车辆安全的重要作用。
为了确保挡车栏的有效使用和操作,制定一套挡车栏操作规程是非常必要的。
本文将详细介绍挡车栏操作规程的内容和要点。
一、挡车栏的安装1.1 挡车栏的选址- 根据道路交通流量和车辆速度等因素,合理选择挡车栏的安装位置。
应优先考虑容易发生交通事故的路段,如弯道、坡道、人行横道等。
- 挡车栏的安装位置应符合相关标准和规定,如高度、距离和角度等。
1.2 挡车栏的固定- 挡车栏的固定应采用可靠的方法,确保其稳定性和坚固性。
普通情况下,使用膨胀螺栓或者焊接等方法进行固定。
- 固定时应注意挡车栏与地面的间隙,以便行人和车辆的通行,同时也要保证挡车栏的阻挡效果。
1.3 挡车栏的标识- 在挡车栏的两侧应设置明显的标识牌,以提醒行人和驾驶人注意挡车栏的存在。
- 标识牌的颜色和形状应符合相关标准和规定,以便人们能够迅速识别。
二、挡车栏的使用2.1 挡车栏的作用- 挡车栏主要用于限制车辆的行驶范围,保护行人和其他车辆的安全。
它可以起到引导车辆行驶、阻挡车辆、减少交通事故的作用。
- 挡车栏还可以用于划分道路,将车辆和行人分隔开,提高交通效率。
2.2 挡车栏的使用场景- 挡车栏适合于人行横道、学校门口、公园入口等需要保护行人安全的场所。
- 挡车栏也适合于车辆通行受限的区域,如工地、施工现场等。
2.3 挡车栏的使用注意事项- 挡车栏的使用应符合相关法律法规和标准,不得随意挪移或者拆卸。
- 在挡车栏的两侧应设置明显的通行标志,以引导车辆和行人正确通行。
三、挡车栏的维护3.1 定期检查- 对挡车栏进行定期检查,发现问题及时修复或者更换。
- 检查挡车栏的固定件、标识牌和防腐状况,确保其正常使用。
3.2 清洁保养- 定期清洁挡车栏,保持其外观整洁。
- 对挡车栏进行防锈处理,延长其使用寿命。
3.3 维修记录- 对挡车栏的维修和更换情况进行记录,以便及时了解挡车栏的使用状况。
CDKW型说明书

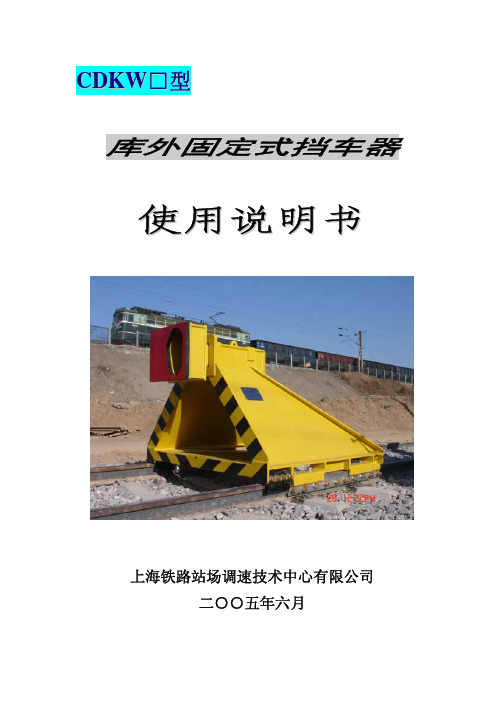

C D K W□型库外固定式挡车器使用说明书上海铁路站场调速技术中心有限公司二○○五年六月CDKW□型库外固定式挡车器使用说明书一、概述CDKW□型库外固定式挡车器安装于轨道线路终端,是一项防止轨道交通车辆因意外失控冲出轨道尽头的安全装置。
该挡车器能防止停留车辆溜逸及将速度不高的车辆制停。
CDKW□型库外固定式挡车器占用线路有效长度较短。
其适用于轨道交通的停车场、车辆段。
使用单位在订货的同时,应提供相关车辆的主要技术参数及车辆有关结构图。
供货单位将依据使用单位提供的资料及车辆的结构特点匹配设计,提供合适的产品。
二、结构特征及工作原理CDKW□型库外固定式挡车器与两侧钢轨固定连接,挡车器的受撞击部位依据不同车辆的结构形式,相匹配设计。
CDKW□型库外固定式挡车器的撞击座与钢结构主架为滑动配合。
撞击座的前撞击面与后部支撑共计装有厚200mm的缓冲橡胶。
当失控车辆撞击CDKW□型库外固定式挡车器时,其通过压缩缓冲橡胶及钢结构主架的微量变形来吸收车辆的动能,使其在挡车器前安全停下。
由于这种挡车器没有足够的做功距离来吸收动能,因此只能适用在车速很低、动能较小的场合。
三、型号说明CDKW □车钩中心距轨顶高度库外固定式挡车器四、主要技术参数1.撞击中心距轨顶高度:965、880、824、720、660 mm等;2.适用轨型: 轨距1435+6mm;-2轨型:50kg/m、60kg/m;N·m;3.安装螺栓锁紧扭矩: 300+3004.外形尺寸: 1910×1720×1104、1000、940mm;5.自重: 1000kg。
五、现场安装及调试1、线路标准轨轨距符合1435+6-2mm的要求;2、挡车器安装位置以其最后一个安装孔距线路尽头约300mm处计;3、订购挡车器时,须注明该挡车器具体安装处线路标准轨的轨型;4、钢轨上的挡车器的安装孔必须由专业人员配合专用工夹具精确钻孔,安装孔尺寸如下:N·m。
固定式架车机安全操作手册10.30

固定式架车机安全操作手册10.30Q/SGYJ-CL-CS-001-xx-01 Q/SYJS 石家庄市轨道交通有限责任公司运营分公司企业标准 Q/SYJS-CL-CS-01-2.0-xx 固定式架车机安全操作手册xx19发布xx19实施石家庄市轨道交通有限责任公司运营分公司发布1 Q/SYJS-CL-CS-01-2.0-xx 目录前言11 范围12 总则13 安全规定14 注意事项25 操作规程2 附录 A (规范性附录)固定式架车机的操作模式及现场控制器的选择6 附录 B (规范性附录)石家庄市轨道交通1号线固定式架车机使用台账8 I Q/SYJS-CL-CS-01-2.0-xx 固定式架车机安全操作手册前言本标准起草单位:车辆部本标准主要起草人:李建加.李冰.许江涛.王岩本标准主要修订人:本标准审核人:本标准批准人:付朝立本标准版本号为第2版.第0次修订。
本标准xx年8月25日发布。
本标准从xx年8月25日起实施。
原第1版.第0次修订版本同时作废。
本标准由石家庄市轨道交通有限责任公司运营分公司标准化委员会提出。
本标准由石家庄市轨道交通有限责任公司运营分公司(以下简称分公司)车辆部负责解释。
1 范围本规章文本规定了分公司固定式架车机的基本操作程序和安全注意事项。
2 总则2.1 设备操作人员必须认真贯彻执行“安全第一.预防为主.标准作业”的方针,严格遵守设备安全操作规程和各项安全规章制度。
操作人员需经过安全技术培训和考试合格后,持证上岗。
2.2 固定式架车机是用于电客车在不摘钩状态下进行同步架车作业的设备,应保证固定式架车机的日常运行安全。
2.3 本规章文本作为固定式架车机的安全操作依据,设备操作人员需严格执行。
3 安全规定3.1 固定式架车机适用于1号线电客车的架车使用,不得用于其它车辆的架车作业,其它用途将视为超出适用范围使用。
3.2 操作人员必须接受过固定式架车机设备的操作培训,经考试合格后具备操作资格方可进行作业,无操作资格人员不得操作设备。
挡车栏操作规程

挡车栏操作规程引言概述挡车栏是一种常见的交通设施,用于控制车辆通行和保障交通安全。
正确操作挡车栏可以有效避免交通事故的发生,提高交通效率。
本文将介绍挡车栏的操作规程,以便泛博驾驶员和交通管理人员能够正确使用挡车栏,确保交通安全。
一、挡车栏的基本结构和功能1.1 挡车栏的种类:挡车栏主要分为固定式和可挪移式两种,固定式挡车栏通常由混凝土或者金属构成,可挪移式挡车栏则可以根据需要进行拆卸和挪移。
1.2 挡车栏的功能:挡车栏主要用于限制车辆通行范围,防止车辆越线或者逆行,起到保护行人和车辆安全的作用。
1.3 挡车栏的设置位置:挡车栏通常设置在道路边缘、交叉口、停车场入口等需要限制车辆通行的地方。
二、挡车栏的正确操作方法2.1 挡车栏的开启和关闭:在需要开启或者关闭挡车栏时,应先检查挡车栏的状态是否正常,然后使用相应的工具或者控制器进行操作。
2.2 挡车栏的保养维护:定期检查挡车栏的连接部份是否松动,表面是否有损坏,及时进行维护和修复,确保挡车栏的正常使用。
2.3 挡车栏的应急处理:当挡车栏浮现故障或者被破坏时,应及时采取措施进行修复或者替换,避免影响交通秩序和安全。
三、挡车栏的注意事项3.1 避免碰撞挡车栏:驾驶员在行驶过程中应注意避免碰撞挡车栏,以免造成车辆和挡车栏的损坏。
3.2 遵守挡车栏的使用规定:在使用挡车栏时,应按照交通管理部门的规定进行操作,不得随意更改挡车栏的位置或者状态。
3.3 防止挡车栏被破坏:交通管理人员应加强对挡车栏的巡视和监管,确保挡车栏不被人为破坏或者恶意挪移。
四、挡车栏的应用范围和效果4.1 提高交通安全:正确设置和使用挡车栏可以有效防止车辆违规通行,减少交通事故的发生,提高交通安全性。
4.2 优化交通流量:挡车栏可以根据需要设置不同的通行限制,合理引导车辆通行,优化交通流量,提高交通效率。
4.3 保障交通秩序:挡车栏的设置可以明确道路通行范围,规范车辆行驶规则,有利于维护交通秩序和道路畅通。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于道路交通管理的设施,用于分隔车辆行驶方向、限制车辆通行范围、保护行人安全等。
为了确保挡车栏的正确使用和操作,制定本操作规程。
二、适合范围本操作规程适合于所有需要使用挡车栏的道路交通管理工作,包括但不限于城市道路、高速公路、停车场、施工现场等。
三、操作人员要求1. 操作人员应具备相关的道路交通管理知识和操作技能,熟悉挡车栏的结构和使用方法。
2. 操作人员应经过专业培训并持有相关证书,具备安全意识和应急处理能力。
3. 操作人员应穿着符合要求的工作服装和个人防护装备,如安全帽、反光背心等。
四、挡车栏的安装1. 在安装挡车栏前,应对安装区域进行勘测,确保没有地下管线、电缆等障碍物。
2. 挡车栏应按照像关标准规定的高度和间距进行安装,确保其稳固性和可见性。
3. 安装时应使用符合要求的固定设备,如膨胀螺栓、焊接等,确保挡车栏的坚固性。
五、挡车栏的使用1. 在需要设置挡车栏的地点,应提前进行标识和警示,引导车辆和行人注意。
2. 操作人员应根据交通管理需要,合理设置挡车栏的数量和位置,确保交通秩序和安全。
3. 操作人员应定期检查挡车栏的状态,如有损坏或者变形应及时更换或者修复,确保其正常使用。
4. 挡车栏的使用应符合相关法律法规和道路交通管理规定,不得随意挪移或者拆除。
六、挡车栏的维护与保养1. 操作人员应定期对挡车栏进行清洁,清除附着物和杂物,保持其外观整洁。
2. 定期检查挡车栏的固定设备,如有松动或者损坏应及时修复或者更换。
3. 定期检查挡车栏的涂装层,如有脱落或者损坏应及时重新涂装,保护其防腐性能。
4. 操作人员应定期对挡车栏进行全面检查,发现问题及时报告并采取相应的措施。
七、应急处理1. 在发生事故或者紧急情况时,操作人员应即将采取措施保护现场,如设置暂时挡车栏、引导交通等。
2. 操作人员应熟悉应急处理流程,按照像关规定进行处置,确保事故现场的安全和畅通。
八、操作记录与报告1. 操作人员应按照规定填写操作记录,记录挡车栏的使用情况、维护保养情况等。
型挡车器使用说明书

3安装
3.1安装位置及安装尺寸见图1
3.2左安装和右安装
根据挡车器安装位置要求,选择左挡车或右挡车,并将挡杆转在左侧或右侧。DC303-2型挡车器出厂时,均为左挡车。如图1所示。如改为右挡车,把挡杆拆下,将上罩换个方向(转180°),然后装上挡杆即可。
3.3线路布置见图2。
DC 303-22OO4年11月
感谢您成为浙江先锋机械厂的用户!
安装使用前,请您仔细阅读本使用说明书!

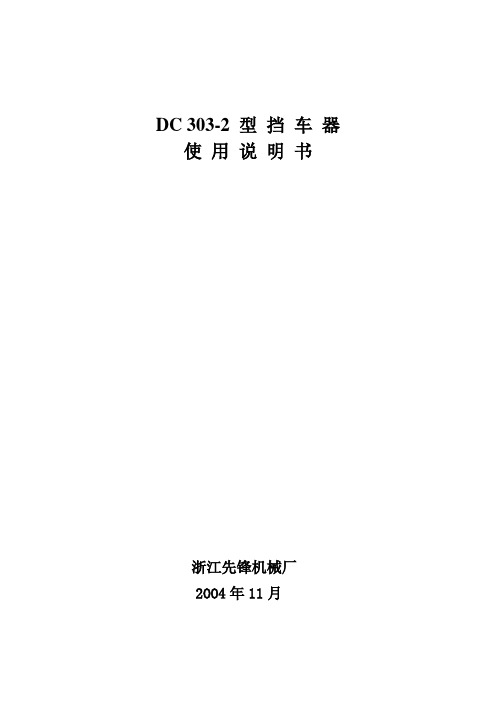

DC303-2型挡车器使用说明书
1概述
DC303-2型挡车器是专为码头、停车场及企事业单位汽车进出口设计的新一代挡车器。本产品外形美观,性能优良,工作安全可靠。其主要特点是:①密封性能好,充分考虑了室外工作环境的使用条件;②工作安全可靠,寿命长;③具有安全保护装置,挡杆起落时遇到人、汽车时会自动停止,即可避免伤人,压坏汽车,又可保护挡车器不受损坏;④停电时,抬杆可用手动;⑤挡杆采用100×44×1优质铝型材,轻便耐用;⑥预留遥控器、IC卡、警示灯接口,可供用户选择。
注意:保险开关不能调得太灵敏,以避免正常起动时保险开关起作用,反而影响正常使用。
图8
4.5平衡弹簧的更换
平衡簧是易损件(保证使用次数≥20万次)。更换平衡簧的方法:平衡簧处于松驰状态下,拧下圆螺母和弹簧座板,再将挡杆向下扳动一定角度,即可抽出平衡弹簧。将新的平衡簧换上(注意不要漏装摆动关节),再依次将弹簧座板和圆螺母装上,并调节圆螺母使平衡簧处于理想的预压状态即可。
接线如下:
图5 DC303-2接线图
注:1、地感探测器及红外保护开关安装位置在挡杆正下方。
2、在挡车器上升或下降过程中,地感探测器或红外保护开关感应到有车辆时,挡杆直至挡杆上限位到后停止,在车辆驶出后2秒自动落下。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于道路交通管理的设施,主要用于限制车辆行驶范围,确保交通安全。
本文旨在规范挡车栏的操作流程,保证挡车栏的正确使用和维护,减少交通事故的发生。
二、适合范围本操作规程适合于所有需要使用挡车栏进行交通管控的场所,包括但不限于高速公路、城市道路、停车场等。
三、挡车栏的安装和维护1. 安装要求:a. 挡车栏应根据实际情况选择合适的材质和尺寸,确保其稳固性和耐久性。
b. 安装位置应符合交通管理的需要,避免对车辆和行人造成不必要的影响。
c. 安装时应确保挡车栏与地面垂直,并固定在合适的地基上,以防止倾斜或者松动。
2. 维护要求:a. 定期检查挡车栏的稳固性和完整性,如有损坏或者松动应及时修复或者更换。
b. 清理挡车栏周围的杂物和积水,保持周围环境整洁。
四、挡车栏的操作流程1. 前期准备:a. 确认挡车栏的使用目的和范围,明确交通管控的要求。
b. 检查挡车栏的完好性和稳定性,如有问题应及时处理。
2. 操作步骤:a. 根据交通管控的需要,确定挡车栏的放置位置和数量。
b. 使用合适的工具将挡车栏放置在预定位置,并确保其稳固性。
c. 根据需要,将挡车栏连接成连续的围栏,确保车辆无法穿越。
d. 在挡车栏上设置明显的标识,以提醒驾驶员注意,并遵守交通规则。
3. 操作注意事项:a. 操作时应注意人员安全,避免发生人员伤害事故。
b. 操作人员应熟悉挡车栏的使用方法,确保正确操作。
c. 操作结束后,应及时清理工具和设备,保持工作区域整洁。
五、应急处理措施1. 挡车栏被破坏或者损坏时,应即将采取措施进行修复或者更换,以确保交通安全。
2. 在紧急情况下,需要迅速撤除挡车栏时,操作人员应按照事先制定的应急预案进行操作。
六、操作人员的职责和要求1. 操作人员应经过专门培训,熟悉挡车栏的使用方法和操作流程。
2. 操作人员应具备良好的沟通能力和团队合作精神,确保工作效率和安全性。
3. 操作人员应遵守交通法规和相关安全操作规程,严禁违章操作。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于道路交通管理的设施,主要用于控制车辆通行和保护行人安全。
为了确保挡车栏的正常使用和操作,制定本操作规程。
二、适用范围本操作规程适用于所有需要进行挡车栏操作的人员,包括道路交通管理人员、施工人员以及维护人员等。
三、操作要求1. 操作人员应熟悉挡车栏的结构和性能,了解挡车栏的使用范围和目的。
2. 操作人员应具备相关的操作技能和知识,了解挡车栏的安装、调整和拆卸等操作步骤。
3. 操作人员应佩戴符合安全要求的个人防护装备,包括头盔、安全鞋、反光背心等。
4. 操作人员应在进行挡车栏操作前,仔细检查挡车栏的完整性和稳定性,确保其能够正常工作。
5. 操作人员应按照操作规程的要求,正确使用挡车栏,并根据需要进行调整和固定。
6. 操作人员应注意周围环境,确保挡车栏的操作不会对交通和行人造成危险。
7. 操作人员应及时报告挡车栏的异常情况,如损坏、移位或者需要维护等。
四、操作步骤1. 安装挡车栏a. 根据需要确定挡车栏的安装位置和数量。
b. 将挡车栏的支架插入地面的固定孔中,并确保其稳定。
c. 将挡车栏的隔板插入支架的孔中,并通过螺丝或者其他固定装置进行固定。
2. 调整挡车栏a. 根据需要调整挡车栏的高度和角度,以适应不同的交通情况。
b. 使用调整装置(如螺丝)进行挡车栏的高度和角度调整。
c. 确保挡车栏调整后能够有效地阻挡车辆,并保持稳定。
3. 拆卸挡车栏a. 先将挡车栏的固定装置(如螺丝)松开,以便拆卸挡车栏。
b. 将挡车栏的隔板从支架的孔中取出。
c. 将支架从地面的固定孔中取出。
五、操作注意事项1. 操作人员应严格按照操作规程进行操作,不得擅自改变挡车栏的结构或者使用方式。
2. 操作人员应定期对挡车栏进行检查和维护,确保其正常工作。
3. 操作人员应注意挡车栏的使用寿命,及时更换老化或损坏的挡车栏。
4. 操作人员应遵守交通规则,确保挡车栏的操作不会对交通造成不必要的影响。
5. 操作人员应注意自身安全,避免在操作过程中发生事故。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于保护交通安全的设施,广泛应用于道路、停车场、工地等场所。
为了确保挡车栏的正确使用和操作,提高交通安全水平,制定本操作规程。
二、适用范围本操作规程适用于所有使用挡车栏的工作人员。
三、术语定义1. 挡车栏:用于限制车辆行驶区域,保护交通安全的设施。
2. 固定式挡车栏:固定在地面上,不可移动的挡车栏。
3. 可移动式挡车栏:可根据需要移动的挡车栏。
四、操作要求1. 挡车栏的选择a. 根据实际需要选择固定式或可移动式挡车栏。
b. 挡车栏的材质应符合相关标准,具备足够的强度和耐久性。
c. 挡车栏的颜色应与交通标识相一致,以增加识别度。
2. 安装与摆放a. 固定式挡车栏应根据设计要求进行安装,确保稳固。
b. 可移动式挡车栏应根据需要摆放,保证车辆无法穿越。
3. 操作注意事项a. 操作人员应熟悉挡车栏的使用方法和操作流程。
b. 操作人员应穿戴符合安全要求的个人防护装备,如安全帽、安全鞋等。
c. 操作人员应检查挡车栏是否完好无损,如有损坏应及时更换或修复。
d. 操作人员应定期对挡车栏进行维护保养,确保其正常使用。
4. 挡车栏的移动a. 可移动式挡车栏在移动前,应确保周围没有人员和障碍物。
b. 操作人员应使用适当的工具或设备进行挡车栏的移动,确保操作安全。
c. 挡车栏移动后,应进行固定,防止其被风吹倒或被他人移动。
5. 挡车栏的维护保养a. 定期检查挡车栏的固定件是否松动,如有松动应及时紧固。
b. 检查挡车栏表面是否有划痕或腐蚀,如有应进行修复或更换。
c. 清洁挡车栏表面的污垢,保持其外观整洁。
六、事故处理1. 发生挡车栏被撞击或损坏的事故时,操作人员应立即报告上级,并采取措施确保交通安全。
2. 在事故现场,应设置警示标志,引导车辆绕行或减速慢行,避免二次事故的发生。
3. 根据事故情况,及时修复或更换损坏的挡车栏。
七、培训与考核1. 对新员工进行挡车栏操作规程的培训,包括操作要求、注意事项和事故处理等内容。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于限制车辆行驶范围的设施,广泛应用于停车场、工地、公共场所等地方。
为了确保挡车栏的正常使用和安全性,制定本操作规程,明确挡车栏的安装、使用、维护等要求,以确保车辆和行人的安全。
二、适用范围本操作规程适用于所有安装有挡车栏的场所,包括但不限于停车场、工地、公共场所等。
三、安装要求1. 安装位置:挡车栏应根据实际需要确定安装位置,确保其对车辆和行人的限制作用。
2. 安装高度:挡车栏的安装高度应符合相关标准要求,一般不低于1.2米。
3. 安装固定:挡车栏应采用牢固的固定方式,确保其不会因外力作用而移动或倾斜。
4. 安装数量:根据实际需要确定挡车栏的安装数量,确保其覆盖到所有需要限制的区域。
四、使用要求1. 车辆通行:只有授权人员才能操作挡车栏,确保车辆通行的安全性。
2. 操作方式:操作人员应按照正确的操作方式进行操作,确保挡车栏的顺利升降。
3. 升降速度:挡车栏的升降速度应适中,不得过快或过慢,以免影响车辆通行。
4. 操作记录:每次操作挡车栏时,应记录相关信息,包括操作人员、操作时间、操作结果等。
五、维护保养1. 定期检查:定期对挡车栏进行检查,确保其各部件完好无损,如有发现问题应及时修复或更换。
2. 清洁保养:定期清洁挡车栏,保持其外观整洁,同时检查是否有积尘、杂物等影响正常使用的情况。
3. 防锈防腐:挡车栏的金属部分应进行防锈防腐处理,以延长其使用寿命。
4. 使用记录:记录挡车栏的使用情况,包括维护保养记录、故障情况等,以便及时发现问题并进行处理。
六、应急处理1. 故障处理:如果挡车栏出现故障无法正常使用,应立即通知相关人员进行处理,确保车辆和行人的安全。
2. 突发情况:在突发情况下,如地震、火灾等,操作人员应立即采取相应措施,确保车辆和行人的安全。
七、培训和考核1. 操作培训:对挡车栏的操作人员进行培训,包括操作流程、安全注意事项等。
2. 考核评估:定期对操作人员进行考核评估,确保其掌握挡车栏的操作技能和安全意识。

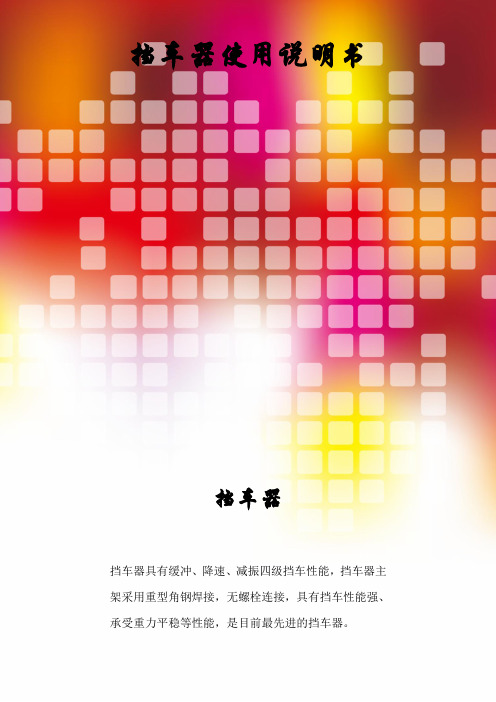

挡车器使用说明书

挡车器使用说明书挡车器挡车器具有缓冲、降速、减振四级挡车性能,挡车器主架采用重型角钢焊接,无螺栓连接,具有挡车性能强、承受重力平稳等性能,是目前最先进的挡车器。
挡车器使用说明书挡车器具有缓冲、降速、减振四级挡车性能,挡车器主架采用重型角钢焊接,无螺栓连接,具有挡车性能强、承受重力平稳等性能,是目前最先进的挡车器。
挡车器是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备,结构合理,制动力大,支臂与制动轨采用的插入式连接方式,安装简便,便于维修和复位。
一、挡车器结构及特点1.该挡车器为四级挡车,(客车、货车使用于四级挡车,机车、轨道车使用于三级挡车)具有缓冲挡车性能。
2.挡车器支架采用重型角钢焊接和低座焊接为一体,具有结构简单,支架无螺栓连接,整体受力强度高。
3.在挡车器前端1.5米处增设缓冲铁鞋组一套。
当车辆接近挡车器时,车轮先接触铁鞋组进行缓冲降速,然后车钩冲击挡车器缓冲簧起到减振作用,既起到减振挡车又减轻车辆强烈冲撞,当车辆后退时,缓冲铁鞋组自动回复原位。
4.挡车器头部安装抗冲击减振弹簧,当机车车辆车钩撞击挡车器头部弹簧起到减振降冲击力,降低了重力加速度,大大提高了挡车器挡车能力及挡车器受冲撞位移量,延长挡车器使用寿命。
5.挡车器上部安装反光标志牌及光控红色信号灯,白天和晚上标志十分醒目。
6.辅助挡车器为四组,每条钢轨两组。
二、挡车器安装1、线路的技术条件应符合工务标准,轨距为1435+6-2.2、挡车器应安装在尽头线终端最后一节钢轨,靠近钢轨接头、无鱼尾板的地方,挡车器与尽头线终端应有一定的距离,距离越大,制动效果越好。
安装方法:1.将左右支臂放在基本轨上,用支臂销轴将其与支座连接。
2.抬起支臂,在蹄型快下方的基本轨上依次放置弹簧座、板弹簧和承座。
3.用制动轨将蹄型块夹住,同时也夹住基本轨的轨头,再用三个螺栓将制动轨带上。
注意外侧两个螺栓须穿过支撑架,承座应位于加压孔正中。
4.用前、后横梁和上、下斜梁将两支臂下边四个脚相连接,其搭接形式见图,两斜梁中间和四角用销轴带上。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于限制车辆行驶范围或保护特定区域的设施,广泛应用于停车场、工地、公共场所等地方。
为了确保挡车栏的正常使用和保护人员安全,制定本操作规程。
二、适用范围本操作规程适用于所有使用挡车栏的场所和人员。
三、术语定义1. 挡车栏:用于限制车辆行驶范围或保护特定区域的设施。
2. 固定挡车栏:以固定方式安装在地面上,无法移动或调整位置的挡车栏。
3. 可移动挡车栏:可以根据需要移动或调整位置的挡车栏。
四、操作规程1. 挡车栏的安装1.1 确定挡车栏的安装位置和数量,根据需要进行标记。
1.2 使用适当的工具和设备,将挡车栏固定在地面上,确保其稳固可靠。
1.3 对于可移动挡车栏,应确保其能够轻松移动,但在使用过程中不会意外移动。
2. 挡车栏的使用2.1 根据需要,将挡车栏放置在适当的位置,确保其有效地限制车辆行驶范围或保护特定区域。
2.2 对于可移动挡车栏,应确保其位置正确,不会对车辆和人员造成危险。
2.3 在使用挡车栏时,应注意遵守交通规则,确保车辆和行人的安全。
2.4 定期检查挡车栏的状态,如发现损坏或松动,应及时修复或更换。
3. 挡车栏的维护3.1 定期清洁挡车栏,保持其外观整洁。
3.2 检查挡车栏的固定装置,确保其牢固可靠。
3.3 定期润滑可移动挡车栏的移动部件,确保其正常运行。
3.4 对于固定挡车栏,应定期检查其表面是否有生锈或腐蚀现象,如有需要及时进行修复和防护处理。
3.5 建立挡车栏的维护记录,包括维护日期、维护内容和维护人员等信息。
五、安全注意事项1. 在安装和使用挡车栏时,应戴上适当的个人防护装备,如手套和安全鞋。
2. 在操作过程中,应注意周围环境和其他人员的安全,避免发生碰撞或伤害。
3. 如遇到紧急情况或发现安全隐患,应立即停止使用挡车栏,并向相关部门报告。
4. 严禁将挡车栏用于非指定用途,以免造成意外事故。
六、责任分工1. 挡车栏的安装和维护由专业人员负责。
2. 使用挡车栏的人员应接受相关培训,并按照操作规程进行操作。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种常见的交通设施,用于限制车辆行驶范围,保障交通安全。
为了确保挡车栏的正确使用和操作,制定本操作规程,以指导相关人员进行挡车栏的安装、维护和管理工作。
二、适用范围本操作规程适用于所有需要安装、维护和管理挡车栏的场所,包括道路、停车场、工地等。
三、术语定义1. 挡车栏:用于限制车辆行驶范围的设施,通常由金属或混凝土制成。
2. 安装人员:负责挡车栏的安装工作的人员。
3. 维护人员:负责挡车栏的日常维护和保养工作的人员。
4. 管理人员:负责挡车栏的管理和监督工作的人员。
四、安装要求1. 安装位置:挡车栏应根据道路设计要求和交通流量合理确定安装位置。
2. 安装固定:挡车栏应采用可靠的固定方式,确保其稳定性和安全性。
3. 安装标识:在挡车栏附近应设置明显的标识,提醒行车人员注意。
五、操作流程1. 安装操作流程:a. 确定安装位置和数量;b. 根据挡车栏的尺寸和形状,选择合适的安装工具和设备;c. 进行挡车栏的安装,确保固定牢固;d. 安装完成后,进行验收和清理工作。
2. 维护操作流程:a. 定期检查挡车栏的稳定性和完整性;b. 如发现损坏或松动的挡车栏,及时进行维修或更换;c. 清理挡车栏周围的杂物和污垢,保持其外观整洁。
3. 管理操作流程:a. 建立挡车栏的档案,包括安装记录、维护记录等;b. 制定挡车栏的管理制度和责任分工;c. 定期进行挡车栏的巡查和评估,及时发现问题并处理。
六、操作注意事项1. 操作人员应熟悉挡车栏的安装和维护要求,具备相关的技术知识和操作技能。
2. 操作过程中,应注意人身安全,佩戴必要的防护装备,如安全帽、手套等。
3. 操作前应检查工具和设备的完好性,确保其正常使用。
4. 操作人员应遵守相关的安全规定和操作规程,确保工作的安全和顺利进行。
七、应急处理1. 发生紧急情况时,操作人员应立即采取措施确保现场安全,如设置警示标志、疏导交通等。
2. 如挡车栏发生严重损坏,可能影响交通安全时,应及时报告上级主管部门,并进行紧急修复。
挡车栏操作规程

挡车栏操作规程一、引言挡车栏是一种用于限制车辆行驶范围和保护行人安全的设施,广泛应用于停车场、工地、公园等场所。
为了确保挡车栏的安全使用,提高工作效率,制定本操作规程。
二、适用范围本操作规程适用于所有使用挡车栏的工作人员。
三、操作要求1. 挡车栏的安装a. 根据工程需要和设计要求,选择合适的挡车栏材料和型号。
b. 在安装挡车栏前,应仔细检查设备是否完好,确保无损坏和缺陷。
c. 挡车栏的安装应符合相关安全规范和标准,确保稳固可靠。
d. 安装时,应按照设计要求进行定位、固定和调整。
2. 挡车栏的操作a. 操作人员应熟悉挡车栏的使用方法和操作流程,确保正确操作。
b. 在操作挡车栏前,应检查设备是否正常运行,无异常情况。
c. 操作人员应佩戴符合要求的个人防护装备,如安全帽、手套等。
d. 操作人员应按照指定的操作程序进行操作,不得随意更改或省略步骤。
e. 操作人员应注意周围环境,确保挡车栏操作不会对其他人员和设施造成危险。
f. 操作人员应根据需要调整挡车栏的高度和宽度,确保适合不同车辆的通行。
3. 挡车栏的维护与保养a. 定期对挡车栏进行检查,发现问题及时处理,确保设备的正常运行。
b. 挡车栏的表面应保持清洁,不得有杂物和障碍物,以免影响使用效果。
c. 挡车栏的润滑部件应定期加油、清洁,确保灵活运转。
d. 挡车栏的电气部分应定期检查和维护,确保电路安全可靠。
四、安全注意事项1. 操作人员应经过专业培训,熟悉挡车栏的操作规程和安全注意事项。
2. 操作人员应严格按照操作规程进行操作,不得违反规定或擅自调整设备。
3. 操作人员在操作挡车栏时,应集中注意力,不得分心或进行其他无关操作。
4. 操作人员应随时保持清醒状态,不得在酒精或药物影响下操作挡车栏。
5. 操作人员在操作挡车栏时,应注意周围环境,避免与其他车辆或行人发生碰撞。
6. 操作人员在维护和保养挡车栏时,应断开电源并采取安全措施,避免触电事故发生。
五、紧急处理1. 在发生紧急情况时,操作人员应立即停止操作,并采取相应的紧急处理措施。
LCD型固定挡车器

固定式挡车器LCD型产品说明书济宁天越设备有限公司LCD型固定式挡车器是针对使用单位的实际情况,为满足使用单位提出的具体要求而设计的产品。
占用线路短,结构简单,造价较低,维护方便。
可以用在车辆编组较小、冲击速度不高的场合。
是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备。
其结构合理,制动力大,支臂与制动轨采用的插接式连接方式,系国内首创,安装简便,便于维修和复位。
该挡车器的缓冲座几何形状及中心距轨面的高度与被制动的车辆车钩几何形状及中心距轨面的高度相匹配,主体架的宽度与轨道的轨距相对应,形成系列产品,可是用于标准轨、宽轨、窄轨及城市轨道交通的各种车辆。
基本型号为:LCD型固定式挡车器,适用于标准轨铁道车辆,用在其他型车辆的挡车器在基本型号后面加辅助标记。
一、主要技术指标:1允许车辆最大撞击速度:根据用户需要,可提供3、5 、7km/h共3个档次。
2缓冲头中心距轨面的高度:标准轨车辆: 850mm地铁及轻轨车辆: 500mm 、660mm 、678mm、720 mm其它车辆由用户提供数据,根据实际情况专门设计。
3缓冲头几何形状及尺寸:标准车辆为平面型,地铁、轻轨及其它车辆与用户提供的车钩尺寸及形状相匹配。
二.结构及工作原理1、缓冲橡胶板。
2、车辆的撞击力由缓冲橡胶板、支座左右支臂传递到制动轨。
3、制动轨、弹簧座.与基本轨产生摩擦阻力阻止车辆滑行。
4、、由板弹簧、弹簧座、楔铁、承座组成弹性加压装置,安装在主体架的制动轨中,它的作用是在挡车器静态时就形成予压力,增加制动时的摩擦阻力,并且在动态时能使制动力持续不断地起作用,直至停车。
5、支臂板由整版制成,由支座,前、后横梁,上、下斜梁紧密相连组成主体架,结构合理,整体强大大,能承受车辆较大速度的撞击。
6、支臂板由下部的蹄型块直接插入制动轨,结构简单,安装、维修、复位方便。
7、主体架受力后依次推动挡车器前面的两对制动轨、后面两对制动轨滑行,摩擦阻力逐步增加,即可防止撞坏车辆和主体架,又能使挡车器累计阻力增大。
LCD型固定式挡车器说明书

LCD型固定式挡车器产品说明书LCD型固定式挡车器是针对使用单位的实际情况,为满足使用单位提出的具体要求而设计的产品。
占用线路短,结构简单,造价较低,维护方便。
可以用在车辆编组较小、冲击速度不高的场合。
是安装在铁路尽头线防止车辆溜逸时撞击车挡的安全设备。
其结构合理,制动力大,支臂与制动轨采用的插接式连接方式,系国内首创,安装简便,便于维修和复位。
该挡车器的缓冲座几何形状及中心距轨面的高度与被制动的车辆车钩几何形状及中心距轨面的高度相匹配,主体架的宽度与轨道的轨距相对应,形成系列产品,可是用于标准轨、宽轨、窄轨及城市轨道交通的各种车辆。
基本型号为:LCD型框架固定式挡车器,适用于标准轨铁道车辆,缓冲座中心距轨面高度为850mm,用在其他型车辆的挡车器在基本型号后面加辅助标记。
一、主要技术指标:1允许车辆最大撞击速度:根据用户需要,可提供3、5 、7km/h共3个档次。
2缓冲头中心距轨面的高度:标准轨车辆: 850mm地铁及轻轨车辆: 500mm 、660mm 、678mm、720 mm其它车辆由用户提供数据,根据实际情况专门设计。
3缓冲头几何形状及尺寸:标准车辆为平面型,地铁、轻轨及其它车辆与用户提供的车钩尺寸及形状相匹配。
二.结构及工作原理1、缓冲橡胶板。
2、车辆的撞击力由缓冲橡胶板、支座左右支臂传递到制动轨。
3、制动轨、弹簧座.与基本轨产生摩擦阻力阻止车辆滑行。
4、由板弹簧、弹簧座、楔铁、承座组成弹性加压装置,安装在主体架的制动轨中,它的作用是在挡车器静态时就形成予压力,增加制动时的摩擦阻力,并且在动态时能使制动力持续不断地起作用,直至停车。
5、支臂板由整版制成,由支座,前、后横梁,上、下斜梁紧密相连组成主体架,结构合理,整体强大大,能承受车辆较大速度的撞击。
6、支臂板由下部的蹄型块直接插入制动轨,结构简单,安装、维修、复位方便。
7、主体架受力后依次推动挡车器前面的两对制动轨、后面两对制动轨滑行,摩擦阻力逐步增加,即可防止撞坏车辆和主体架,又能使挡车器累计阻力增大。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
使用前请仔细阅读说明书LCD固定式挡车器
产品介绍
一、产品概述:
LCD型立式固定挡车器,主要用于铁路尽头线上的防撞挡车安全设备,该设备结构简单、设计合理、制动挡车能力大且制动平衡、受力均衡、安全可靠,装在缓冲座上的缓冲橡胶板直接承受溜逸车钩的撞击,使车辆前进受阻,停止溜逸。
二、主要技术参数:
1、允许车辆对挡车器最高撞击速度为5公里/小时。
2、缓冲头中心距轨面的高度:
标准轨车辆:850mm。
地铁及轻轨车辆:500mm、660mm、678mm、720mm。
其它车辆由用户提供数据,根据实际情况专门设计。
