高中物理学习材料第11节简单的逻辑电路1.处理数字信号的电路称为数字电路。
2．逻辑电路是指具有逻辑功能的数字电路，基本的逻辑电路有“与”、“或”、“非”三种门电路。
3．在逻辑运算中，可用真值表表示各种控制条件和控制结果；在真值表中，用逻辑值“1”表示满足条件(或有信号输入)，用逻辑值“0”表示条件不满足(或没有信号输入)，对于输出，用“1”表示产生结果(或有信号输出)，用“0”表示没有产生结果(或没有信号输出)。
门电路1．门电路(1)数字电路：处理数字信号的电路。
(2)逻辑电路：具有逻辑功能的数字电路叫做逻辑电路。
门电路是最基本的逻辑电路。
2．“与”门(1)定义：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路，称为“与”门电路，简称“与”门。
(2)真值表：(3)符号：A ——B ——3．“或”门(1)定义：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路称为“或”门。
(2)真值表：(3)符号：A ——B ——4．“非”门(1)定义：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门。
(2)真值表：(3)符号：。
5．集成电路(1)构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块半导体基片上。
(2)优点：体积小、方便、可靠，适于系列化、标准化生产等。
[重点诠释]三种门电路的类比理解两个电键都闭合是灯亮的充分但不必要条件，逻辑关系可示意为C A B(1)上述类比中都是电键闭合作为满足条件，灯泡亮作为结果成立进行类比的。
(2)条件成立或结果成立对应逻辑门电路中的“1”，相反时对应“0”，“1”、“0”是逻辑关系中的两种取值，不表示具体数字。
1．逻辑电路的信号有两种状态：一是高电位状态，用“1”表示；另一种是低电位状态，用“0”表示，关于这里的“1”和“0”，下列说法中正确的是( )A．“1”表示电压为1 V，“0”表示电压为0 VB．“1”表示电压为大于或等于1 V，“0”表示电压一定为0 VC．“1”和“0”是逻辑关系的两种可能的取值，不表示具体的数字D．“1”表示该点与电源正极相连，“0”表示该点与电源负极相连解析：门电路是用来控制信号的“通过”或“截断”的一种开关电路。
高中物理 2.11简单的逻辑电路素材 新人教版选修3-1
11 简单的逻辑电路教学建议教学中可以从生活实例或演示实验现象入手,帮助学生理解三种逻辑关系。
鼓励学生从生活中寻找“与”“或”和“非”逻辑关系,以加深对逻辑关系的理解。
让学生了解,门电路是一种“条件开关”。
只有当输入信号满足一定的条件时,“门”才能打开,才能有输出信号。
常见的门电路有“与”门、“或”门、“非”门等。
为了帮助学生理解真值表,可以让学生知道对于输入:用逻辑值“1”表示满足条件(或有信号输入);用逻辑值“0”表示条件不满足(或没有信号输入);对于输出:用“1”表示产生结果(或有信号输出),用“0”表示没有产生结果(或没有信号输出),在此基础上,让学生尝试用真值表表示以上三种逻辑关系。
还可以给出一些真值表,让学生来说一说这些真值表所反映的逻辑关系。
课本例题,实际上就是根据所提出的实际要求,去选择满足相应逻辑关系的逻辑电路。
教学中可以在例题教学的基础上做一点拓展,帮助学生提高根据给定的实际逻辑命题,设计出实现其逻辑功能的电路的能力。
让学生了解一般的设计过程。
参考资料集成电路的类型(一)按功能结构分类集成电路按其功能、结构的不同,可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。
(二)按制作工艺分类集成电路按制作工艺可分为半导体集成电路和膜集成电路。
膜集成电路又分为厚膜集成电路和薄膜集成电路。
(三)按集成度高低分类集成电路按集成度高低的不同可分为小规模集成电路、中规模集成电路、大规模集成电路、超大规模集成电路、特大规模集成电路、巨大规模集成电路也被称作极大规模集成电路或超特大规模集成电路。
(四)按导电类型不同分类集成电路按导电类型可分为双极型集成电路和单极型集成电路,它们都是数字集成电路。
(五)按用途分类集成电路按用途可分为电视机用集成电路、音响用集成电路、影碟机用集成电路、录像机用集成电路、电脑(微机)用集成电路、电子琴用集成电路、通信用集成电路、照相机用集成电路、遥控集成电路、语言集成电路、报警器用集成电路及各种专用集成电路。
(电势差)人教版高中物理选修3-1教学课件
V
75V
故A点电势比B点电势高75V.
B、C间电势差：
U BC
WBC q
- 4.0 10-7 V 2.0 10-9
200V
故C点电势比B电势高200V。
A、C间电势差： U AC U AB U BC -125V
第十一页，共十五页。
典型例题
（3）负电荷从A移动到C时，静电力做功
WAB qU AC （-1.5 109）（-125）J 1.875 10 7 J 1.875107 J
5. 电势差是标量。
第十四页，共十五页。
人教版高中物理选修3-1
第一章 静电场
感谢各位的聆听
MENTAL HEALTH COUNSELING PPT
讲解人：精品课件 时间：2020.5.20
第十五页，共十五页。
D.在匀强电场中与电场线垂直的方向上的任意两点间的电势差为零
第十三页，共十五页。
课堂小结
1. 电势差 ：两点的电势之差，也叫电压。
2. 静电力做功与电势差的关系：
WAB
qU AB或U AB
WAB q
3. 电势差UAB与q、WAB均无关,仅与电场中A、B 两
位置有关。故电势差反映了电场本身的性质。
4. 电势差的单位：伏特，符号V，1 V=1 J/C。
第五页，共十五页。
知识点1：对电势差的理解
1. 描述电势差时，必须指明是哪两点的电势差。A、B间的电势差记为UAB，而B、A间的电势差记为UBA。 2. 电势差与零电势点的选取无关。 3. 电场中两点间的电势差，由电场本身的性质及初、末位置决定。电势差UAB与试探电荷q无关。 4. 电势差是标量，正负不表示方向，表示电场中两点电势的相对高低。
高中物理 数字化电学实验：光控开关素材 新人教版选修3-1
光控开关(课程标准教科书人教版选修3－2第70页)实验原理：图 1将电路按图1连接，R为光敏电阻，1R、2R为电阻箱，LED为发G光二极管，A点为施密特触发器的输入端，Y点为施密特触发器的输出端。
适当选择R、2R的阻值后，当外界光线很强时，G R的电阻相对1比较小，A点的电压小于触发电压Vp，Y点输出高电位，发光二极管两端的电势差很小，因此不能发光；当外界光线变弱时，R上的电阻G显著增大， A点的电压也显著增大，当增大到Vp=3.0V时，Y点输出低电位，发光二极管两端有大约5V的电势差，发光二极管开始正常发光，如果光线强度又进一步开始回升，R上的电阻减小，A点的G电压也开始减小，当A点的电压小于Vn=2.2V时，Y点又输出高电位，发光二极管熄灭。
触发器的接法（以型号HEF40106B施密特触发器为例）。
图 2图2是型号HEF40106B触发器的引脚示意图，由图可以看出，在同一块集成片上分别做了6块独立的施密特触发器，如果使用第1块，只需要在i接输入电压，在1o接输出电压，然后把DD V到稳压电源，SS V1接地，就可以工作了。
为了更直观地了解整个电路工作过程，分别用两个电压传感器对A点和Y点的电压进行实时测量，光强传感器测量光强，显示外界光线变化对电路的影响。
实验目的：了解简单光控电路，对自动控制有初步理解。
实验装置：计算机，数据采集器，光强传感器，两个电压传感器，两个电阻箱，施密特触发器，发光二极管（或传感器的应用实验电路板），导线若干，学生直流电源。
实验步骤：1．先按电路图连接各个器件，并注意发光二极管的极性，和施密特触发器的引脚，具体情况可以参照前面的示意图，将V接到稳压DD 电源的正极，V接到稳压电源的负极，1i接输入电压对应电路中SSA点，o接输出电压对应电路中Y点；12．调节1R ，2R 电阻箱的阻值，选择合适的电阻（例如11500R =Ω，22000R =Ω），将两个电压传感器与数据采集器的1，2通道连接，把光强传感器连接到3或4通道，然后将数据采集器与计算机连接，进入“TriE iLab ”数字化信息系统；3．把两个电压传感器的两个信号输入端分短接，对电压传感器进行校零，然后把连接1通道的电压传感器的信号正极接到电路中A 点，同时把它的负极接到稳压电源的负极，也就是电路中的地，然后把2通道电压传感器的信号正极接到电路中Y 点，同时把它的负极接到稳压电源的负极；4．把光敏电阻的感应面朝上，将光强传感器与光敏电阻放置在一起，打开模板“光控开关”，在采集间隔和采集时间窗口输入合适的数值，点击“开始”按钮；5．用一块大的挡光物将光敏电阻附近的光线慢慢挡住，观察实验数据曲线，同时注意二极管的发光情况，当它开始发光以后，再慢慢把挡光物撤掉，结束实验。
人教版高中物理选修3-1电学实验专题.docx
高中物理学习材料（灿若寒星**整理制作）淮北实验高中高三一轮复习电学实验(电阻测量)专题训练一、安培表内外接法、滑动变阻器分压限流接法及仪表的选择例题1．用伏安法测待测电阻Rx的阻值，备有以下器材：（a）待测电阻Rx （约为5Ω）（b）电流表A（0.3A ，内阻约为2Ω）（c）电压表V（3V ，内阻约为1.5kΩ）（d）滑动变阻器R（10Ω）（e）电源（E=6V ，内阻不计）（f）电键，导线若干请根据器材的规格和实验要求，请画出实验电路图考查：限流式、分压式接法的选择，内外接法的选择例题2．如图所示为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：（a）待测电阻Rx（约400Ω）（b）直流毫安表（量程0～10 mA，内阻50Ω）（c）直流电压表（量程0V～3V，内阻5kΩ）（d）直流电源（输出电压3V，内阻不计）（e）滑动变阻器（阻值范围0Ω～15Ω）（f）电键一个，导线若干条请根据器材的规格和实验要求，请设计出实验电路，并完成实物连线：考查：限流式、分压式接法的应用，内外接法的选择例题3．在描绘小灯泡伏安特性曲线的实验中，提供以下器材：（a）小灯泡（3.8V ，0.3A）（b）电流表A1（100mA ，内阻约为2Ω）（c）电流表A2（0.6A ，内阻约为0.3Ω）（d）电压表V1（5V ，内阻约为5kΩ）（e）电压表V2（15V ，内阻约为15kΩ）（f）滑动变阻器R1（10Ω）（g）滑动变阻器R2（2kΩ）（h）电源E2（电动势4V ，内阻约为0.4Ω）请画出实验电路图考查：限流式、分压式接法的应用，电表的选择例题4．用伏安法测量某一电阻Rx阻值，已知Rx阻值约10Ω，现有实验器材如下：（a）电流表A1（量程0~0.2A，内阻0.2Ω）（b）电流表A2（量程0~60mA，内阻3Ω）（c）电压表V1（量程0~3V，内阻3kΩ）（d）电压表V2（量程0~15V，内阻15kΩ）（e）滑动变阻器R1（0~20 Ω，额定电流1A ）（f）蓄电池（电动势为6 V）、开关、导线.（1）为了较准确测量Rx阻值，电压表、电流表分别应选_______ 、_________（2）画出实验电路图：考查：限流式、分压式接法的应用，电表的选择二、在伏安法测电阻的基础上进行变换，充分考查学生对伏安法的理解思考：在用伏安法测电阻时，当题目中给定的电压表或电流表量程不符合要求怎么办？（方法一）：已知电流的定值电阻可当电压表用、已知电压的定值电阻可当电流表用（方法二）：用已知内阻的电流表当作电压表用，或用已知内阻的电压表当作电流表用，注意有时需要进一步的改装例题5．现用伏安法测R x的阻值，备有以下器材：A：待测电阻R x（约为500Ω）B：电流表A1（量程0~6mA，内阻约为5Ω）C：电流表A2（量程0~3mA，内阻约为10Ω）D：电压表V（量程0~15V，内阻约为4kΩ）E：定值电阻R0（阻值为500Ω）F：滑动变阻器R（阻值为20Ω）J：电源E（电动势为2V，内阻不计）K：电键、导线若干（1）此实验中不需要的实验器材有：_______；（2）请画出设计的电路图：考查：已知电流的定值电阻可当作电压表用例题6．现要测量电压表V1的内阻R V，其量程为2V，内阻约为2kΩ。
高中物理 最基础考点 考点21 与”门、“或”门和“非”门 新人教版选修31

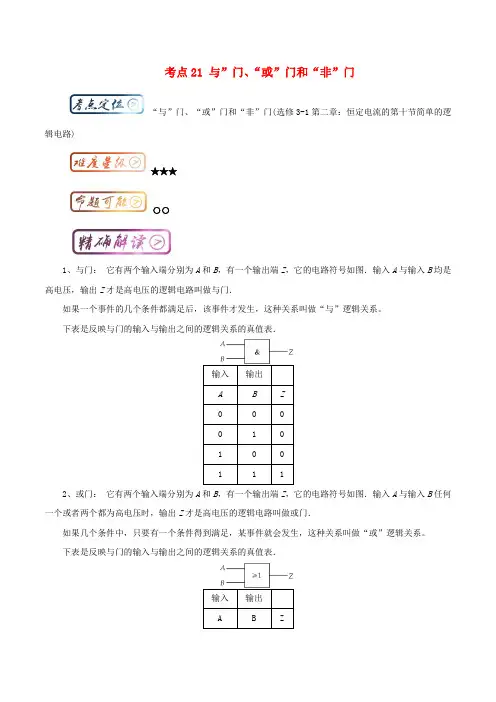

考点21 与”门、“或”门和“非”门“与”门、“或”门和“非”门(选修3-1第二章：恒定电流的第十节简单的逻辑电路)★★★○○1、与门：它有两个输入端分别为A和B，有一个输出端Z，它的电路符号如图．输入A与输入B均是高电压，输出Z才是高电压的逻辑电路叫做与门．如果一个事件的几个条件都满足后，该事件才发生，这种关系叫做“与”逻辑关系。
