输变电工程安全质量过程控制数码照片管理系统操作手册(PC客户端)
输变电工程安全质量过程控制数码照片管理工作要求
15
具体式样如下
图1：变电工程标识牌示例
图2：线路工程标识牌示例
图3：电缆线路工程标识牌示例
图4：主题活动标识牌示例
16
“322号“与“56号”差异
线路工程“施工杆塔号”统一为“施工部位”。
17
照片采集范围
业主 项目部
安全过程控制 点数击码添照加文片本
输变电工程安全质量过程控制 数码照片管理工作要求
QIANYAN
前言
为进一步加强输变电工程安全质量过程控制， 规范作业行为，强化施工质量追溯管理，突出对施工 现场关键环节和关键要素的有效管控，持续提升公司 基建安全质量管理水平，国网公司组织编制了《输变 电工程安全质量过程控制数码照片管理工作要求》。
质点数量击码过添照程加文片控本制
重点采集反映安委会等重要活动、 各类检查中发现的安全问题、四级 及以上施工风险作业现场管控到位 情况以及现场应急演练过程等照片。
重点采集反映站址原貌、重要技术 审查及质量管理活动、业主组织的 质量验收活动、质量问题（或事件 调查过程）等照片。
18
照片采集范围
监理 项目部
照片命名 文件中说明即可。标识牌应包含工程名称、
施工部位（或活动主题）、拍摄日期等要素，大小宜
占照片整体画面的1/16～1/9，式样如下：
14
“322号“与“56号”差异
照片保存为JEPG格式， 分辨率为1200*1600 像素， 单张照片大小不宜超出 1M。
现场实物照片在拍摄主体右下角应设置标识 牌。
输变电工程安全质量过程控制数码照片，是指公司系统投资建设 管理的输变电工程，自项目开工到工程投运期间按要求使用数码 照片采集设备（相机或移动设备），对现场施工管理、作业过程、 监督纠偏等关键场景进行实地拍摄，采集能够真实反映施工安全 质量控制情况、与工程建设进度同步形成的数码照片。
新版数码照片工作要求解读及国网数码照片管理系统使用介绍
六、施工项目部质量数码照片采集要点（变电）
5、原〔2010〕322号文对安装类仅 新规（附件12）对土建类单位工程
工序描述，未对单位工程详细分类。 进行了详细划分，并对其所属工序
所需拍照名称明确，照片归档时应
严格按照此要求设置文件夹。
六、施工项目部质量数码照片采集要点（线路）
6、原〔2010〕322号文对地基验槽要求：每处1张，按设计要求，地基清槽、修槽等 施工过程，表现操作人员及过程等要素。
3、新规此处删除了“本工程重要工程协调会”，归档至质量管理-日常质量管理-重 要会议-其他会议。
一、业主项目部安全数码照片采集要点
4、对于工程项目管理人员的监督检查，原〔2007〕25号文规定了监理人员到位情况。
新规：风险控制拍摄要求四级及以上风险作业业主项目部人员到位监督，符合《国家 电网公司输变电工程施工安全风险识别、评估及预控措施管理办法》中附件3输变电 工程三级及以上施工安全风险管理人员到岗到位要求。
4、新规增加了分包管理：安全交底、同进同出。变电、线路、电缆的拍摄数量及要 求各不同。变电部分：
线路部分：
电缆部分：
五、施工项目部安全数码照片采集要点
5、原〔2007〕25号文的安全员日检留存数量较少，无法涵盖安全员所需检查内容
新规将安全员日检分解为以上新增加内容：风险管理、分包管理，内容更具体，要求 更详细。
四、监理项目部质量数码照片采集要点
9、新规增加了电缆线路工程监理项目部质量管理数码照片采集及整理要求（附表8）
五、施工项目部安全数码照片采集要点
1、原〔2007〕25号文未对安全文明施工进行详细分类。
新规：对安全文明施工详细分类变电（公共部分、基础阶段、主体施工阶段、电气安 装阶段）、线路（办公区、基础阶段、杆塔组立阶段、导地线架设阶段）及电缆（临 建区、土建施工阶段、电缆施工阶段）；并对具体拍摄数量做了详细要求，详见附表 9、10、11
输变电工程质量管理质量数码照片管理与深化应用56页
工程质量数码照片管理文件
1、数码照片采集的意义 近年来，国家对电网建设的投资加大，工程项目较多。由
于施工过程的不可复制性，部分隐蔽工程隐蔽后无法进行复查。 为进一步加强输变电工程建设过程安全质量管理，全面落实安 全文明施工标准化要求，提高工程建设安全质量管理水平，强 化对输变电工程建设安全质量的全过程控制，国家电网公司基 建部组织编制了《关于利用数码照片资料加强输变电工程安全 质量过程控制的有关要求》，并于2019年2月26日以基建安全 〔2019〕25号文的形式印发试行。
工程建设安全质量过程控制数码照片资料应与工程建设进度 同步形成， 用数码相机实地拍摄， 真实反映现场工程安全质量 实际情况，严禁采用补拍、替代、合成等弄虚作假手段。
2、基建质量2007[15]号文的主要内容
• 施工项目部：应定期（一般每周）对采集的数码照片 进行整理 ；
• 项目监理部：应定期（一般每周）对自行采集的数码 照片进行整理 ；
工程质量数码照片管理文件
2、基建质量2007[15]号文的主要内容
• 适用范围 公司系统投资建设的公司系统全资及控股的110kV及以
上输变电工程 （含新建、扩建和改建项目），其他工程 建设项目可参照执行。 • 数码照片的采集
数码照片由工程业主项目部、监理项目部和施工项目部 负责采集，采集范Байду номын сангаас应包含但不限于以下内容：
2、基建质量2007[15]号文的主要内容
• 工程建设管理单位：重要工程协调会、建设项目安全委员会活 动，以及现场检查指导过程中反映监理、施工人员是否尽职到 位等情况的数码照片。
• 监理单位：由自身组织的有关安全检查、质量验收等活动，以 及输变电工程施工阶段影响工程质量和施工安全的关键部位、 关键工序、重要及危险作业环节的数码照片。
输变电工程施工过程监理数码照片采集说明(重要)
2
旁站ห้องสมุดไป่ตู้
照片中必须有监 理人员，突出监理 人员检查！ 让施工人员帮忙 照。
3
巡视
序号
拍摄内容
拍摄要求
照片数量
牌子上写的名称 5、发电机检查 6、爬梯检查。 。 。 等等
备 注
4
定期检查
表现文明施工“六化”标准执行情况，违章、 违规等现场（包括生活、办公区）典型案例 每个案例留存 2-3 张。 等要素。 表现事件（事故）发生时的现状、结果，以 每个事件（事故）留存 3-5 及主要原因（如有可能） 、相关证明材料等。 张。
材 料 设 备 检 验
试块制作
每组 1 张
设备到货验收
每种设备 1 张
地基验槽
每基每腿 1 张
1、施工人员 2、监理人员 试块制作 3、制作过程 塔材、螺栓、导线、地线、 1、地脚螺栓到货验收 光缆盘测、绝缘子、金具等 2、塔材到货验收 检查。 3、。 。 。 。 。 。 。 1、施工人员 2、监理人员 N304 地基验槽 3、操作过程 N304 钢筋工程
序号 拍摄内容 拍摄要求 照片数量
全 ）
牌子上写的名称 备 注
1
安全检查 签证
重要设施投用前拍摄 , 表现检查签证对象整 体结构、验收挂牌，以及第三方验收过程等 要素。如现场办公区、宿舍区、材料站、现 每个检查签证点留存 1-3 张。 跨越架安全检查签证 场用电签证，各分部工程开工前对工器具检 查签证，重要交叉跨越检查签证等。 对施工安全的关键部位、工序、重要及危险 作业项目拍摄,表现安全文明施工、人员作业 及移位状态、安全防护用品使用、遵章守纪 等主要要素。 线路工程应在以下方面（包括但不限于） 每个旁站点留存： 1、安全文明施工总体布置 1 进行旁站监理： 张； （一） 基础阶段： 深基坑掏挖（超过 5 米时） ， 1、深基坑掏挖旁站 2、防 护 用 品 使 用 情 况 1-2 2、基础浇制旁站 易坍塌等特殊基础开挖、支护等。 张； （二）组塔阶段：全高在 80 米以上高塔平口 3、“三违”照片（若有）1-3 以上部分组立，临近带电体施工等。 张。 （三）架线阶段：10kV 及以上带电搭设和拆 除跨越架（架体平齐带电线路至封顶阶段） ， 导引绳通过铁路、高速公路、不停电跨越架 （10kV 及以上电力线路） 、通航江河等。 表现施工的部位或工序日常安全文明施工管 理、安全防护用品正确配置和使用、遵章守 每次巡视留存 1-2 张。 纪情况等要素。 1、基坑开挖巡视 2、绑筋支模巡视 3、安全作业票检查 4、配电箱检查
输变电工程施工过程安全质量控制数码照片采集与管理工作要求
输变电工程安全质量过程控制数码照片管理制度第一章总则第一条为持续提升公司输变电工程安全质量管理水平，强化工程安全质量过程管理，留存管理痕迹，实现管理可追溯性，依据国家有关法律法规及《国家电网公司基建质量管理规定》、《国家电网公司基建安全管理规定》、《国家电网公司输变电优质工程评定管理办法》，结合公司基建项目管理实际,制定本办法.第二条本办法所指安全质量过程控制数码照片，是指输变电工程自工程开工到工程投运期间，用数码相机或手机实地拍摄，真实反映现场安全、质量控制情况，主题突出。
与工程建设进度同步形成的数码照片.第三条本办法适用于公司建设管理的110（66）kV及以上输变电工程项目管理,其他工程参照执行。
第二章职责分工第四条国网基建部管理职责（一)负责制定输变电工程安全质量过程控制数码照片管理办法（以下简称数码照片管理办法)，监督、指导、评价、考核公司系统输变电工程过程数码照片采集工作;（二）指导、监督和评价各省公司级单位（含省、自治区、直辖市电力公司及直属建设公司，下同)数码照片管理工作；（三）协调输数码照片管理工作中的重大事宜。
第五条省公司级单位管理职责（一）贯彻执行公司输变电工程数码照片管理办法,组织、指导和督促建设管理单位按要求开展数码照片采集；（二）组织开展输变电工程过程管理数码照片拍摄培训和学习交流，组织研发和推广简洁高效的数码照片拍摄及管理软件；(三）对省公司级单位所属基建单位的数码照片采集工作开展情况和结果进行考核。
第六条建设管理单位（负责具体工程项目建设管理的省公司级单位、地市供电企业、县供电企业，以下同）及业主项目部管理职责（一）落实本办法，组织监理、施工项目部管理人员按照管理要求，采集输变电工程过程管理数码照片；（二）组织监理、施工项目部管理人员将采集的数码照片上传基建管理信息系统；（三）定期检查输变电工程过程管理数码照片采集情况,对不按要求采集数码照片的管理人员，提出撤换要求，并对相关人员、单位提出考核意见。

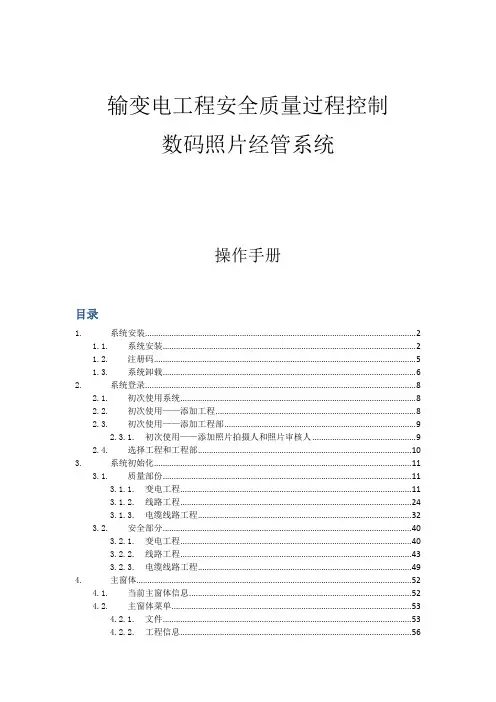

输变电工程安全质量过程控制数码照片管理系统操作手册
输变电工程安全质量过程控制数码照片经管系统操作手册目录1.系统安装 (2)1.1.系统安装 (2)1.2.注册码 (5)1.3.系统卸载 (6)2.系统登录 (8)2.1.初次使用系统 (8)2.2.初次使用——添加工程 (8)2.3.初次使用——添加工程部 (9)2.3.1.初次使用——添加照片拍摄人和照片审核人 (9)2.4.选择工程和工程部 (10)3.系统初始化 (11)3.1.质量部份 (11)3.1.1.变电工程 (11)3.1.2.线路工程 (24)3.1.3.电缆线路工程 (32)3.2.安全部分 (40)3.2.1.变电工程 (40)3.2.2.线路工程 (43)3.2.3.电缆线路工程 (49)4.主窗体 (52)4.1.当前主窗体信息 (52)4.2.主窗体菜单 (53)4.2.1.文件 (53)4.2.2.工程信息 (56)4.2.3.工程部信息 (58)4.2.4.系统初始化 (61)4.2.5.备份和还原数据库 (61)4.2.6.帮助 (63)4.3.常用功能菜单 (63)4.3.1.批量导入照片 (63)4.3.2.启动同步服务 (64)4.4.当前工程部拍摄内容目录树 (66)4.5.当前工程部拍摄内容主操作区 (67)4.5.1.打印标识牌 (68)4.5.2.手机扫描二维码 (69)4.5.3.查看样例照片 (70)4.5.4.查看拍摄要求 (71)4.5.5.屏蔽/解除屏蔽 (72)4.6.右侧功能区域照片经管 (72)4.6.1.添加 (73)4.6.2.删除 (75)4.6.3.重命名 (77)4.6.4.样例对比 (79)1.系统安装1.1.系统安装点击setup.exe进入安装向导。
点击下一步。
可以点击浏览选择一个自己希望的安装目录，也可以使用默认目录，点击下一步。
点击下一步进行软件安装。
点击关闭完成安装，可以到桌面或者开始菜单中找到快捷方式，打开软件。
关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求
关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求为进一步加强输变电工程建设过程安全质量管理，全面落实安全文明施工标准化要求，提高工程建设安全质量管理水平，经研究，决定以采集工程施工过程数码照片资料为手段，强化对输变电工程建设安全质量的全过程控制。
具体要求如下：一、适用范围1、公司系统全资及控股的110kV及以上输变电工程（含新建、扩建和改建项目），其他工程建设项目可参照执行。
二、数码照片的采集2、数码照片由工程建设管理、监理、施工等单位负责采集，采集范围应包含但不限于以下内容：工程建设管理单位主要负责采集重要工程协调会、建设项目安全委员会活动，以及现场检查指导过程中反映监理、施工人员是否尽职到位等情况的数码照片（具体要求参见附件一）。
监理单位主要负责采集由自身组织的有关安全检查、质量验收等活动，以及输变电工程施工阶段影响工程质量和施工安全的关键部位、关键工序、重要及危险作业环节的数码照片（具体要求参见附件二）。
施工单位主要负责采集反映施工过程中安全质量控制主要活动和关键环节，以及人员培训教育、现场安全文明施工“六化”标准执行情况、施工工艺亮点的数码照片（具体要求参见附件三）。
3、数码照片拍摄基本要求：照片分辨率宜设置为1200×1600像素及以上、采用JPEG“精细”压缩方式，拍摄时设置“日期时间显示”功能，具体拍摄要求参见附件一、附件二、附件三。
4、工程建设安全质量过程控制数码照片资料应与工程建设进度同步形成，用数码相机实地拍摄，真实反映现场工程安全质量实际情况，严禁采用补拍、替代、合成等弄虚作假手段。
三、数码照片的管理5、施工项目部应定期（一般每周）对采集的数码照片进行整理，其中电子文档以文件夹形式分层归档，一级文件夹以工程名称命名（如“***工程施工安全质量控制数码照片资料”），二级文件夹为三个，分别为“安全控制类”、“质量控制类”、“其他”；三级文件夹线路工程以施工杆塔号命名，变电工程以单位工程命名（必要时建立四级文件夹，以子单位工程名称命名），相关照片归入对应文件夹；“其他”文件夹专门存放安全质量事故等特殊事件过程照片。
输变电工程施工过程质量控制数码照片采集与管理工作要求
输变电工程施工过程质量控制数码照片采集与管理工作要求一、适用范围公司系统投资建设的66kV 及以上电压等级输变电工程（含新建、扩建和改建项目），35kV及以下电压等级工程建设项目可参照执行。
二、数码照片的采集要求工程建设过程质量控制数码照片资料应与工程建设进度同形成，用数码相机实地拍摄，真实反映现场质量控制情况，主题应突出。
严禁采用补拍、替代、合成等弄虚作假手段。
1.数码照片由工程业主项目部、监理项目部和施工项目部负责采集，采集范围应包含但不限于以下内容：业主项目部负责采集站址原貌、项目重要技术及质量管理活动（工程协调、设计交底、施工图会检、质量巡检、质量竞赛等）、由上级单位或业主组织的质量验收活动（中间验收、质量监督活动、竣工验收等）以及反映质量问题及事故调查过程等数码图片。
监理项目部负责采集由监理组织的有关质量检验、质量验收和质量纠偏等活动，以及隐蔽工程质量状况的数码照片。
施工项目部负责采集反映施工过程中质量控制主要活动、关键环节、隐秘工程状况，以及施工工艺亮点的数码图片。
2.数码照片拍摄基本要求；数码相机应正确设置时间，拍摄时应启用“日期时间显示” 功能；照片保存为JEPG 式，分辨率为1200X1600像素，单张照片大小不宜 超出1M 。
现场实物照片在拍摄主体右下角应设置标识牌 （采用非反光材料 制作，底色为白色），标识牌约占照片整体画面面积的 1/16~1/9，标 识牌应包含工程名称、施工部位、拍摄时间等要素，式样如图 1、图 2所示。
图1变电工程标识牌示例图2线路工程标识牌示例三、数码照片的管理 1•数码照片应单独命名，名称应能反映工程部位、主要工序及 照片的主题内容，并尽可能简洁，一般以“拍摄时间+拍摄主题+序号” 表示。
2•各项目部应及时对采集数码照片进行整理，尽可能做到当天 米集当天整理，最长不得超过一周。
3•每个工程项目的数码照片以文件夹形式分层管理，一级文件 夹以工程名称命名（如“ XXX 工程施工质量控制数码照片资料”）, 二级文件夹为“XXX 施工项目部质量管理数码照片” 、“XX 监理项目 部质量管理数码照片”、“XX 施工项目部质量管理数码照片”。
关于利用数码照片资料加强输变电工程安全质量过程控制的通知
关于利用数码照片资料加强输变电工程安全质量过程控制的有关要求为进一步加强输变电工程建设过程安全质量管理，全面落实安全文明施工标准化要求，提高工程建设安全质量管理水平，经研究，决定以采集工程施工过程数码照片资料为手段，强化对输变电工程建设安全质量的全过程控制。
具体要求如下：一、适用范围1．公司系统全资及控股的110kV及以上输变电工程（含新建、扩建和改建项目），其他工程建设项目可参照执行。
二、数码照片的采集2．数码照片由工程建设管理、监理、施工等单位负责采集，采集范围应包含但不限于以下内容：工程建设管理单位主要负责采集重要工程协调会、建设项目安全委员会活动，以及现场检查指导过程中反映监理、施工人员是否尽职到位等情况的数码照片（具体要求参见附件一）。
监理单位主要负责采集由自身组织的有关安全检查、质量验收等活动，以及输变电工程施工阶段影响工程质量和施工安全的关键部位、关键工序、重要及危险作业环节的数码照片（具体要求参见附件二）。
施工单位主要负责采集反映施工过程中安全质量控制主要活动和关键环节，以及人员培训教育、现场安全文明施工“六－ 3 －化”标准执行情况、施工工艺亮点的数码照片（具体要求参见附件三）。
3．数码照片拍摄基本要求：照片分辨率宜设臵为1200×1600像素及以上、采用JPEG“精细”压缩方式，拍摄时设臵“日期时间显示”功能，具体拍摄要求参见附件一、附件二、附件三。
4．工程建设安全质量过程控制数码照片资料应与工程建设进度同步形成，用数码相机实地拍摄，真实反映现场工程安全质量实际情况，严禁采用补拍、替代、合成等弄虚作假手段。
三、数码照片的管理5．施工项目部应定期（一般每周）对采集的数码照片进行整理，其中电子文档以文件夹形式分层归档，一级文件夹以工程名称命名（如“***工程施工安全质量控制数码照片资料”），二级文件夹为三个，分别为“安全控制类”、“质量控制类”、“其他”；三级文件夹线路工程以施工杆塔号命名，变电工程以单位工程命名（必要时建立四级文件夹，以子单位工程名称命名），相关照片归入对应文件夹；“其他”文件夹专门存放安全质量事故等特殊事件过程照片。
输变电工程施工过程质量控制数码采集与管理共45页
• 工程建设管理单位：重要 • 业主项目部：站址原貌、
工程协调会、建设项目安
项目重要技术及质量管理
全委员会活动，以及现场
活动（工程协调、设计交
检查指导过程中反映监理、
施工人员是否尽职到位等 情况的数码照片
底、施工图会检、质量巡 检、质量竞赛等）、由上 级单位或业主组织的质量 验收活动（中间验收、质 量监督活动、竣工验收等）
应采用非反光材料制作、 底色为白色，方便擦写
的1/16 ~ 1/9，标识牌应包含工
程名称、施工部位、拍摄时间 等要素
标识牌示例 基建质量〔2019〕322号 文件
• 变电工程标识牌示例 • 线路工程标识牌示例
• 工程名称：***变电站工程 • 工程名称：*****线路工程
• 施工部位：主控通信楼
• 施工杆塔号：122#
功能；照片保存为 JPEG 格式， 分辨率为 1200×1600 像素，
式，拍摄时设置“日期时 间显示”功能
• 拍摄时在明显位置放置
单张照片大小不宜超出 1M。 现场实物照片在拍摄主体右
下角应设置标识牌（采用非反 光材料制作， 底色为白色），
标注号牌（注明工程名称、 标识牌约占照片整体画面面积
桩号及部位） ；标注号牌
数码照片的采集要求
• 基建质量〔2019〕322号
• 工程建设过程质量控制数码照 片资料应与工程建设进度同形 成，用数码相机实地拍摄，真 实反映现场质量控制情况，主 题应突出。严禁采用补拍、替 代、合成等弄虚作假手段。
各单位采集的内容
• 基建安全〔2019〕25 • 基建质量〔2019〕
号文件
322号 文件
以及人员培训教育、
隐蔽工程状况，以及
输变电工程数码照片管理操作手册-变电部分
山东诚信工程建设监理有限公司输变电工程数码照片管理操作手册电网监理公司二零一零年十二月批准：年月日审核：年月日编写：年月日目录为进一步强化输变电工程监理过程安全质量控制，贯彻落实国网公司有关数码照片管理的文件要求，做好工程创优工作，更好地指导和规范各监理项目部数码照片的管理工作，以促进工程建设安全质量监理水平的提高，特编制本操作手册。
一、适用范围本操作手册根据500kV项目编制，适用于由我公司监理的500kV 及以下的输变电工程监理项目部使用，其它工程参照执行。
二、编制依据1.《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网公司基建安全【2007】25号）2.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（国家电网基建质量【2010】322号）3.《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）4.《电气装置安装工程质量检验及评定规程》（DL/T5161.1~5161.17—2002）5.《110KV-500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）6.《国家电网公司电力建设工程施工安全监理管理办法》（国家电网基建【2007】302号）7.《国家电网公司电力建设工程施工质量监理管理办法》（国家电网基建【2010】166号）8.国家电网公司输变电工程达标投产考核办法（2005版）9. 国家电网公司输变电优质工程评选办法（2008版）10. 《关于印发国家电网公司输变电优质工程考核项目及评分标准库（2009版）的通知》（国家电网基建质量【2009】68号）11.关于应用《国家电网公司输变电工程工艺标准库》的通知(基建质量【2010】100号)12. 关于印发《国家电网公司基建安全管理规定》的通知（国家电网基建【2010】1020号）13. 关于印发《国家电网公司电网建设项目档案管理办法（试行）》的通知(国家电网办【2010】250号)14. 《监理项目部标准化工作手册》三、职责1）电网监理公司对数码照片的管理采取“一周一报制”，公司设专人负责管理汇总工作。
输变电工程安全质量过程控制数码照片管理工作要求(word版)
输变电工程安全质量过程控制数码照片管理工作要求第一章总则第一条依据《国家电网公司基建质量管理规定》、《国家电网公司基建安全管理规定》、《国家电网公司输变电工程标准工艺管理办法》等制度，结合公司输变电工程项目管理实际，制定本工作要求。
第二条输变电工程安全质量过程控制数码照片，是指公司系统投资建设管理的输变电工程，自项目开工到工程投运期间，按要求使用数码照片采集设备（相机或移动设备），对现场施工管理、作业过程、监督纠偏等关键场景进行实地拍摄，采集能够真实反映施工安全质量控制情况、与工程建设进度同步形成的数码照片。
第三条本工作要求适用于公司建设管理的 110kV 及以上输变电工程项目管理，其他工程参照执行。
第二章职责分工第四条国网基建部管理职责（一）负责制定输变电工程安全质量过程控制数码照片管理制度，并组织对制度进行宣贯、培训和应用解释工作。
（二）指导、检查、监督和评价各省级公司（含各省、自治区、直辖市电力公司，国家电网公司直流建设分公司，国家电网公司交流建设分公司，中国电力技术装备有限公司，下同）落实工程安全质量过程控制数码照片管理工作。
（三）采取强化措施，提高数码照片管理成效。
第五条省级公司管理职责（一）组织所辖区域输变电工程各参建单位按要求做好数码照片管理工作。
（二）培训、指导、督促和检查工程项目落实开展输变电工程安全质量过程控制数码照片管理工作。
（三）组织对所属单位的工程数码照片采集工作进行考核。
第六条建设管理单位（业主项目部）管理职责（一）组织工程项目各参建项目部管理人员按要求做好输变电工程安全质量过程数码照片的采集、整理工作。
（二）对数码照片采集与整理情况开展检查，督促整改，并对相关单位和人员提出考核意见。
（三）在工程竣工后，组织各参建项目部及时完成各自数码照片整理及归档工作，按要求移交保管。
第七条监理项目部管理职责（一）按要求及时、完整采集输变电工程监理管理安全质量数码照片。
（二）配合上级单位做好数码照片专项检查，完成整改闭环。
220KV输电线路质量管理数码照片采集与管理
《施工过程质量控制数码照片采集与管理工作要求》
一、采集与管理目的
工程影像资料能很好地再现工程现场的施工管理状况和进行情况,并且是了解隐蔽工程的必要资料。
它保留了工程各个阶段的影像资料,为今后档案资料提供更加详实全面的工程资料,便于以后的维修、维护或者翻新等。
二、数码照片的采集
工程建设过程质量控制数码照片资料应与工程建设进度同
步形成，用数码相机实地拍摄，真实反映现场质量控制情况，主
题应突出。
严禁采用补拍、替代、合成等弄虚作假手段。
数码照片由工程业主项目部、监理项目部和施工项目部
负责采集，采集范围应包含但不限于以下内容：
施工图片整理相关要求
为规范统一各标段施工照片的整理工作，现对现场施工照片的收集整理工作做简短说明：
１.先建立工程名称文件夹《红柳河电气化铁路》
２.在此工程名称文件夹下建立你片区负责标段文件夹，如下图（“备案图片＂文件夹为项目留底，但不便外传的施工过程中违反规范、规定的典型图片）：
３．各标段文件夹中建立各“塔基编号文件夹”（按各线路设计图《杆塔明细表》中的“杆塔编号”编号），请勿随意编号。
４.“杆塔编号”文件夹中图片名称命名规则为：“日期＿××标杆塔编号事件（编号）”
现场音像及图片资料拍摄计划
数码照片收集层次框图
安全控制类型数码照片采集要点
质量控制类数码照片采集要点。
输变电工程数码照片管理操作手册-线路部分
山东诚信工程建设监理有限公司输变电工程数码照片管理操作手册电网监理公司二零一零年十二月批准：年月日审核：年月日编写：年月日为进一步强化输变电工程监理过程安全质量控制，贯彻落实国网公司有关数码照片管理的文件要求，做好工程创优工作，更好地指导和规范各监理项目部数码照片的管理工作，以促进工程建设安全质量监理水平的提高，特编制本操作手册。
一、适用范围本操作手册根据500kV项目编制，适用于由我公司监理的500kV及以下的输变电工程监理项目部使用，其它工程参照执行。
二、编制依据1.《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（国家电网公司基建安全【2007】25号）2.《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（国家电网基建质量【2010】322号）3.《110kV-1000kV变电（换流）站土建工程施工质量验收及评定规程》（Q/GDW183-2008）4.《电气装置安装工程质量检验及评定规程》（DL/T5161.1~5161.17—2002）5.《110KV-500KV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）6.《国家电网公司电力建设工程施工安全监理管理办法》（国家电网基建【2007】302号）7.《国家电网公司电力建设工程施工质量监理管理办法》（国家电网基建【2010】166号）8.国家电网公司输变电工程达标投产考核办法（2005版）9. 国家电网公司输变电优质工程评选办法（2008版）10. 《关于印发国家电网公司输变电优质工程考核项目及评分标准库（2009版）的通知》（国家电网基建质量【2009】68号）11.关于应用《国家电网公司输变电工程工艺标准库》的通知(基建质量【2010】100号)12. 关于印发《国家电网公司基建安全管理规定》的通知（国家电网基建【2010】1020号）13. 关于印发《国家电网公司电网建设项目档案管理办法（试行）》的通知(国家电网办【2010】250号)14. 《监理项目部标准化工作手册》三、职责1）电网监理公司对数码照片的管理采取“一周一报制”，公司设专人负责管理汇总工作。
输变电工程数码照片采集与管理手册线路工程分册(2015年版)
输变电工程数码照片采集与管理手册线路工程分册(2015年版)一、概述本手册旨在规范输变电工程线路工程部分的数码照片采集、管理与维护工作，确保照片能真实、完整地反映工程进度、质量与安全。
通过标准化管理，提高照片资料在项目管理中的价值。
二、照片采集要求1. 设备与器材：使用高分辨率单反相机进行拍摄，确保图片清晰度和色彩准确。
2. 拍摄内容：需包括但不限于基础施工、杆塔安装、导地线架设、接地施工等关键工序。
3. 拍摄角度：需多角度（正面、侧面、俯视等）展现，捕捉工程的细节和整体面貌。
4. 拍摄时间：应在各施工阶段开始、进行中和完成后进行拍摄，确保照片能真实反映施工过程和结果。
三、照片分类与编码1. 分类：按照工程进展阶段和具体施工内容进行分类，如基础施工、杆塔安装等。
2. 编码：采用统一的编码规则，如日期+施工阶段+序号，便于检索和管理。
四、照片储存与备份1. 存储介质：推荐使用高质量SD卡或专业电子储存设备。
2. 备份：所有照片在采集后应立即备份至专用服务器，确保数据安全。
五、照片质量标准1. 分辨率：不得低于2000万像素。
2. 色彩：色彩还原准确，无明显色偏。
3. 清晰度：图像清晰，细节丰富。
4. 无压缩：避免有损压缩，保证图片质量。
六、照片在PMS系统中著录要求1. 基础信息录入：包括拍摄时间、地点、设备型号等。
2. 工程信息关联：将照片与具体工程项目关联，便于查找和调用。
3. 质量评价：对照片质量进行初步评价，便于筛选和使用。
七、采集流程1. 规划：根据工程进度和需求制定拍摄计划。
2. 实施：按照计划进行实地拍摄，确保数据真实有效。
3. 整理：拍摄完成后，对照片进行分类、编号和整理。
4. 上传：将照片上传至专用服务器进行备份和储存。
5. 审核：对照片质量进行审核，确保满足质量要求。
6. 应用：将合格的照片应用于项目管理和存档。
八、常见问题及处理方法1. 图片模糊：检查相机设置和操作手法，确保聚焦准确。
江苏省电力公司输变电工程安全质量过程控制(数码照片采
江苏省电力公司输变电工程安全质量过程控制数码照片采集的要求输变电工程安全质量过程控制数码照片拍摄的总体要求：根据国家电网公司输变电工程达标投产考核和优质工程评选的要求、江苏省电力公司输变电工程音像及图片资料管理办法等，对计划申报输变电优质工程的项目，需进一步加强对工程数码照片的拍摄收集及整理工作。
输变电工程数码照片的拍摄及整理的基本要求：１、画面应突出主要拍摄内容，构图清晰美观、表达准确，尽量避免逆光拍摄。
数码照片收集整理分为成果和过程控制两部分。
成果部分要求能反映工程整体全貌，单位工程质量情况，工艺特征、工程亮点，既要有整体效果，又要有局部细节，要覆盖整个工程。
过程控制照片主要是对隐蔽工程、材料设备和工艺控制过程、检查验收情况的反映，每张照片附文字说明，字体为小四号宋体；照片命名统一按要求进行，如“**变二次接线工艺美观”、“ **变道路平直，色泽一致”、“ **变电缆绑扎整齐，标识牌齐全规范”等。
2、相机要求为400万像素及以上的相机，照片分辨率应设置为1200x1600像素、采用JPEG“精细”压缩方式，拍摄时设置“日期时间显示”功能（年月日时分）。
拍摄时注意选取有代表性的区域／对象，选取的拍摄主体周围不应有影响拍摄效果的不良背景――如选取的画面中环境整洁，无人员流动吸烟等违章情况、无不符合要求的安全设施，作业人员按要求穿工作服、正确佩戴安全帽、安全防护用品齐全，照片背景宜选取相应变电站周边有代表性的参照物或变电站内部相关的建构筑物等。
３、参与创优工程验收的数码照片采用电子文档格式，以文件夹形式分二级收集整理，一级文件夹以工程命名，变电工程名称统一按“**（省/市地名）**（项目）**kV变电站工程”，线路工程名称统一按“**（省/市地名）**（项目）**kV输电线路工程”，二级文件夹分为“监理”和“施工”两部分。
变电工程照片命名统一为：**(省/市地名)**（项目）单位工程分项内容，如江苏常州村前变--电气--#1主变压器系统设备--套管开箱检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输变电工程安全质量过程控制数码照片管理系统操作手册(PC 客户端)输变电工程安全质量过程控制数码照片管理系统操作手册目录1.系统安装 (7)1.1.系统安装71.2.注册码101.3.系统卸载112.系统登录 (12)2.1.初次使用系统122.2.初次使用——添加工程132.3.初次使用——添加项目部132.3.1.初次使用——添加照片拍摄人和照片审核人 (13)2.4.选择工程和项目部143.系统初始化 (15)3.1.质量部份153.1.1.变电工程153.1.2.线路工程283.1.3.电缆线路工程363.2.安全部分443.2.1.变电工程443.2.2.线路工程473.2.3.电缆线路工程534.主窗体 (56)4.1.当前主窗体信息564.2.主窗体菜单574.2.1.文件574.2.2.工程信息604.2.3.项目部信息624.2.4.系统初始化654.2.5.备份和还原数据库654.2.6.帮助674.3.常用功能菜单674.3.1.批量导入照片674.3.2.启动同步服务684.4.当前项目部拍摄内容目录树704.5.当前项目部拍摄内容主操作区714.5.1.打印标识牌724.5.2.手机扫描二维码734.5.3.查看样例照片744.5.4.查看拍摄要求754.5.5.屏蔽/解除屏蔽764.6.右侧功能区域照片管理764.6.1.添加774.6.2.删除794.6.3.重命名814.6.4.样例对比831.系统安装1.1.系统安装点击setup.exe进入安装向导。
点击下一步。
可以点击浏览选择一个自己希望的安装目录，也可以使用默认目录，点击下一步。
点击下一步进行软件安装。
点击关闭完成安装，可以到桌面或者开始菜单中找到快捷方式，打开软件。
桌面上的快捷方式，双击即可打开软件。
1.2.注册码当安装软件的电脑初次使用本系统时，第一次运行时会弹出注册窗体，请将注册码种子发给管理人员，将得到的注册码录入注册码文本框中，点击注册即可完成注册进入系统。
注册码种子还可以通过点击文本框后的小图标用手机扫描，将结果发给软件管理人员。
1.3.系统卸载点击左下角win图标，或按键盘上win键，点击左下角所有程序图标，点击上图中蓝色框框中的工程数码照片管理系统（质量部份）卸载。
在弹出窗口中点击是（Y）当进度条走完后即可完成卸载。
2.系统登录输入用户名密码，点击登录按钮进入系统。
2.1.初次使用系统当初次使用系统时，会引导添加工程和项目部以及添加拍摄人/审核人。
（注: 必须用业主进行登陆，业主具有系统最高权限。
）2.2.初次使用——添加工程添加工程窗体主要注意的是必须录入工程名称和选择一个需要的工程类型。
2.3.初次使用——添加项目部添加项目部窗体主要注意的是项目部类型的选择和参建单位的录入。
除此之外还至少需要添加一个人员，拍摄人和审核人可以为同一个人。
2.3.1.初次使用——添加照片拍摄人和照片审核人点击添加项目部中照片拍摄人或照片审核人后面的添加按钮，进入添加拍摄人/审核人界面。
输入用户姓名，登录名，密码后点击保存，注意密码长度必须为6位或以上。
拍摄人登录系统后不能对工程和项目部进行编辑，也不能操作系统初始化，不能对照片进行审核，除此外所有功能都可用。
该角色的主要任务就是按照业主初始化好的拍摄内容去进行拍摄上传。
审核人的添加同拍摄人。
审核人登录系统后不能对工程和项目部进行编辑，也不能操作系统初始化，不能打印条码，除此外所有功能都可用。
该角色的主要任务就是进行照片的审核，以及照片的补录。
2.4.选择工程和项目部选择现有工程/项目部，或添加新的工程/项目部，点击确定进入相应的工程项目部工作界面（主窗体）。
3.系统初始化3.1.质量部份3.1.1.变电工程3.1.1.1.业主项目部初始化3.1.1.1.1.初始化操作说明在 2.4选择工程和项目部窗体中选择创建好的变电工程，选择业主项目部，点击确定按钮。
业主项目部没有预设功能，全部过程为系统自动创建，结果如下：3.1.1.2.土建施工项目部初始化3.1.1.2.1.初始化操作说明勾选需要的单位工程，前六个单位工程是厂房，可以设置楼层数或者电缆夹层。
厂房的选择规则为只能选择框架结构或钢结构中的一种，如果选择了1号楼或者2号楼，必须两个一起选择，只有一个厂房的请选择主厂房。
根据所选择的单位工程初始化拍摄内容。
点击左下角“？”可以有相应的帮助窗体。
3.1.1.2.2.初始化结果根据初始化窗体中所勾选，生成单位工程。
除前六个变电楼外的单位工程是固定生成的。
3.1.1.2.3.初始化结果详细➢框架结构根据所选的楼层和是否有夹层会影响到钢筋工程下拍摄内容的生成，框架工程有屋面。
框架结构-钢筋工程➢钢结构根据所选楼层和是否有夹层会影响到钢结构工程和防火涂装工程下拍摄内容的生成。
钢结构-钢结构工程钢结构-防火涂装工程3.1.1.3.土建监理项目部初始化3.1.1.3.1.初始化操作说明输入总桩基数，总桩基数必须为大于1的整数。
勾选需要的单位工程，前六个单位工程是厂房，可以设置楼层数或者电缆夹层。
厂房的选择规则为只能选择框架结构或钢结构中的一种，如果选择了1号楼或者2号楼，必须两个一起选择，只有一个厂房的请选择主厂房。
根据所选择的单位工程初始化拍摄内容。
点击左下角“？”可以有相应的帮助窗体。
3.1.1.3.2.初始化结果根据初始化中输入和选择生成拍摄内容，因演示需要，除变电楼因规则只勾选了1#变电楼（框架结构）和2#变电楼（框架结构）外，勾选了剩余所有单位工程。
3.1.1.3.3.初始化结果详细➢质量旁站-桩基础混凝土浇筑，按照总桩基数30%生成拍摄数量。
➢质量旁站-建筑物框架梁柱混凝土浇筑，所选单位工程为前六个变电楼、地下构筑物工程（事故油池）、地下构筑物工程（消防水池）时生成。
➢质量旁站-大体积混凝土浇筑，所选单位工程为前六个变电楼、地下构筑物工程（消防水池）时生成。
➢质量旁站-屋面防水，所选单位工程为前六个变电楼、地下构筑物工程（消防水池）时生成。
➢质量旁站-保温层施工，所选单位工程为前六个变电楼、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-地基处理工程-预制混凝土桩的接头施工，所选单位工程为前六个变电楼时生成。
➢隐蔽工程验收-地基处理工程-灌注桩钢筋笼安装，所选单位工程为前六个变电楼时生成。
➢隐蔽工程验收-地基验槽，选择单位工程为前六个变电楼、围墙及大门（气体围墙）、围墙及大门（装配式围墙）、围墙及大门（护坡工程）、站内外道路（混凝土路面）、站内外道路（沥青路面）、地下构筑物工程（雨水泵井）、地下构筑物工程（事故油池）、地下构筑物工程（消防水池）、室外给排水及污水系统建、构筑物地基验槽时生成。
➢隐蔽工程验收-地下混凝土结构工程，当选择单位工程为前六个变电楼、地下构筑物工程（雨水泵井）、地下构筑物工程（事故油池）、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-地下防水防腐工程，当选择单位工程为前六个变电楼、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-钢筋工程，当选择单位工程为前六个变电楼、主变压器基础及构支架、屋外电缆沟（混凝土沟壁）、地下构筑物工程（事故油池）、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-埋件，当选择所有单位工程都会生成。
➢隐蔽工程验收-混凝土工程结构施工缝，当选择单位工程为前六个变电楼、地下构筑物工程（事故油池）、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-屋面工程，当选择单位工程为前六个变电楼、室外给排水及污水系统建、构筑物屋面时生成。
➢隐蔽工程验收-接地装置，当选择单位工程为前六个变电楼时生成。
➢隐蔽工程验收-门窗，当选择单位工程为前六个变电楼时生成。
➢隐蔽工程验收-粉刷，当选择单位工程为前六个变电楼、围墙及大门（砌体围墙）、围墙及大门（装配式围墙）、围墙及大门（护坡工程）、地下构筑物工程（消防水池）时生成。
➢隐蔽工程验收-吊顶，当选择单位工程为前六个变电楼时生成。
3.1.1.4.电气施工项目部初始化3.1.1.4.1.初始化操作说明选择左侧单位工程，根据选择的单位工程生成拍摄内容。
右侧拍摄内容列表为预览左侧单位工程下所有拍摄内容，此处不可编辑删除，如有需要可在软件主界面拍摄内容区域进行屏蔽。
3.1.1.4.2.初始化结果根据所选择单位工程，生成安装类下相应的拍摄内容。
3.1.1.5.电气监理项目部初始化3.1.1.5.1.初始化操作说明电气监理项目部没有预设功能，全部过程为系统自动创建，结果如下：3.1.2.线路工程3.1.2.1.业主项目部3.1.2.1.1.初始化操作说明在 2.4选择工程和项目部窗体中选择创建好的变电工程，选择业主项目部，点击确定按钮。
土建业主项目部没有预设功能，全部过程为系统自动创建，结果如下：3.1.2.2.施工项目部3.1.2.2.1.初始化操作说明输入英文标号，线路长度，起始编号和终止编号生成杆塔，可以设置每个杆塔的类型，包括非桩基、桩基、非桩基+大跨越、桩基+大跨越。
杆塔类型会影响到拍摄内容的生成。
点击最上方的绿色加号可以增加一路，点击红色差号可以删除一路，但最少必须保证有一路存在。
3.1.2.2.2.初始化结果根据初始化设置，生成拍摄内容。
3.1.2.2.3.初始化结果详细➢过程质量控制-土方开挖，根据初始化设置，每基生成一张A腿拍摄内容。
➢过程质量控制-钢筋工程，根据初始化设置，单号塔生成拍摄定义，如果选择为非桩基只生成一张A腿，选择桩基或非桩基+大跨越、桩基+大跨越则生成A、B、C、D、承台各一张。
➢过程质量控制-混凝土工程，根据初始化设置，每基生成三张A腿的拍摄内容。
➢过程质量控制-基础拆模，根据初始化设置，每基生成一张A腿的拍摄内容。
➢过程质量控制-接地装置，根据初始化设置，每基生成两张A腿的拍摄内容。
➢过程质量控制-导线压接，根据初始化设置，每八公里生成一组（三张）拍摄内容，最少生成一组，最多生成三组。
➢过程质量控制-光缆接续，根据初始化设置，每八公里生成一组（两张）拍摄内容，最少生成一组，最多生成三组。
3.1.2.3.监理项目部3.1.2.3.1.初始化操作说明输入英文标号，线路长度，起始编号和终止编号生成杆塔，可以设置每个杆塔的类型是否是大跨越。
杆塔类型会影响到拍摄内容的生成。
点击最上方的绿色加号可以增加一路，点击红色差号可以删除一路，但最少必须保证有一路存在。
3.1.2.3.2.初始化结果根据初始化设置，生成拍摄内容。
3.1.2.3.3.初始化结果详细➢质量旁站-基础混凝土浇筑旁站，根据初始化设置，杆塔号为3、6、9的每桩基生成一张拍摄内容。
➢质量旁站-灌注桩钢筋笼入孔旁站，根据初始化设置，每桩基生成一张拍摄内容。
