混床设计计算书(详细)
溷床再生计算方法

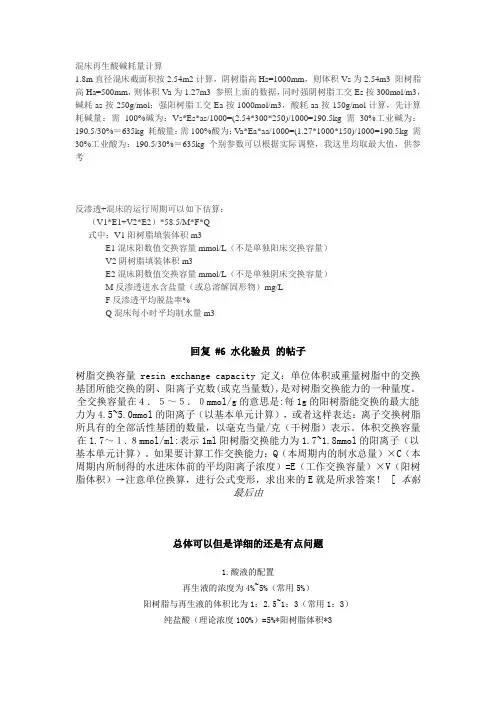

混床再生酸碱耗量计算1.8m直径混床截面积按2.54m2计算，阴树脂高Hs=1000mm，则体积Vs为2.54m3 阳树脂高Ha=500mm，则体积Va为1.27m3 参照上面的数据，同时强阴树脂工交Es按300mol/m3，碱耗as按250g/mol；强阳树脂工交Ea按1000mol/m3，酸耗aa按150g/mol计算，先计算耗碱量：需100%碱为：Vs*Es*as/1000=(2.54*300*250)/1000=190.5kg 需30%工业碱为：190.5/30%＝635kg 耗酸量：需100%酸为：Va*Ea*aa/1000=(1.27*1000*150)/1000=190.5kg 需30%工业酸为：190.5/30%＝635kg 个别参数可以根据实际调整，我这里均取最大值，供参考反渗透+混床的运行周期可以如下估算：（V1*E1+V2*E2）*58.5/M*F*Q式中：V1阳树脂填装体积m3E1混床阳数值交换容量mmol/L（不是单独阳床交换容量）V2阴树脂填装体积m3E2混床阴数值交换容量mmol/L（不是单独阴床交换容量）M反渗透进水含盐量（或总溶解固形物）mg/LF反渗透平均脱盐率%Q混床每小时平均制水量m3回复 #6 水化验员的帖子树脂交换容量 resin exchange capacity 定义：单位体积或重量树脂中的交换基团所能交换的阴、阳离子克数(或克当量数),是对树脂交换能力的一种量度。
全交换容量在４．５～５．０mmol/g的意思是:每1g的阳树脂能交换的最大能力为4.5~5.0mmol的阳离子（以基本单元计算），或者这样表达：离子交换树脂所具有的全部活性基团的数量，以毫克当量/克（干树脂）表示。
体积交换容量在1.7～１.８mmol/ml:表示1ml阳树脂交换能力为1.7~1.8mmol的阳离子（以基本单元计算）。
如果要计算工作交换能力：Q（本周期内的制水总量）×C（本周期内所制得的水进床体前的平均阳离子浓度）=E（工作交换容量）×V（阳树脂体积）→注意单位换算，进行公式变形，求出来的E就是所求答案！ [本帖最后由总体可以但是详细的还是有点问题1.酸液的配置再生液的浓度为4%~5%（常用5%）阳树脂与再生液的体积比为1：2.5~1：3（常用1：3）纯盐酸（理论浓度100%）=5%*阳树脂体积*3浓盐酸=纯盐酸/浓盐酸浓度（一般市售浓度为36%左右）浓盐酸买回来后直接倒入酸桶即可，无需再稀释。
双室浮阴床双室阳床计算书
进入除碳器的水量 除碳器工作台数 1台除碳器工作面积 淋水密度 除碳器直径 选择除碳器直径 除碳器实际工作面积 填料层高度 传质单元高度
出水中CO2含量 1台需填料层体积 鼓风机的计算风量
每处理1米3水需空气量 风压
v 米/小时
qZ
米3
qz=αV1
α 米3/米3树脂
1
2
悬浮物
3
总溶解固形物
4
电导率（25℃）
5
PH
6
SiO2
CODMn
mg/l mg/l mg/l mg/l mg/l
mg/l
水处理系统工艺计算 一、混合床的计算 系统总处理水量 采用交换器台数 单台系统出力 运行流速 交换器工作台数 1台交换器工作面积 交换器直径 选择交换器直径 实际交换器工作面积 实际正常过滤速度
cj' 毫克当量/升 cj'=+HCO3-+HSiO3-+DN
DN
C 克当量
C=Q1CJT/n
T 小时
V1 米
V1=C/EG
EG 克当量/米3
查表 强酸性树脂
1.02 5 13.4 6 14.7
384.92
5.89
设计取值
根据水源水质指标 根据水源水质指标 除碳后残存CO2=5mg/l 再生时间为4小时
V
米3
无
v 米/小时
n
f
米2
Q 米3/小时
d米
d米
f
米2
QF 米3/小时
vF 米/小时
tF 分
QZ 米3
vZ 米/小时
tZ 分
q
米3
f=Q/(vn) d=1.13SQART(f) f=(3.14/4)d2 QF=vF*f*tF/60
混床计算参考
1、运行本系统有两种进水方式：软化(软化器处理水)进水和初脱盐(反渗透处理水)进水，分别由各自的控制阀控制进水。
运行时，开初脱盐进水控制阀、进水阀、产水阀，其他阀们均应关闭！2、反洗关闭进水阀、产水阀；打开反洗进水阀、反洗排放阀，以10m/h反洗15min。
然后，关闭反洗进水阀、反洗排放阀。
静置，沉降5~10min。
开排气阀、中排阀，部分排水至树脂层表面上10cm左右，关闭排气阀、中排阀。
3、再生开进水阀、加酸泵、进酸阀、中排阀，以5m/s、200L/h对阳树脂进行再生，用反渗透产水对阴树脂进行清洗，维持柱内液面在树脂层表面上10cm。
对阳树脂再生30min后，关进水阀、加酸泵、进酸阀，开反洗进水阀、加碱泵、进碱阀，以5m/s、200L/h对阴树脂进行再生，用反渗透产水对阳树脂进行清洗，维持柱内液面在树脂层表面上10cm，再生30min。
4、置换、混脂、冲洗关加碱泵、进碱阀，开进水阀，上下同时进水对树脂进行置换、清洗。
30min后，关进水阀、反洗进水阀、中排阀，开反洗排放阀、进气阀、排气阀，以压力0.1~0.15MPa，气量2~3m3/(m2·min)，混合树脂0.5~5min。
关反洗排放阀、进气阀，沉降1~2min。
开进水阀、正洗排放阀，调节排气阀，灌水至柱内无空气后，关排气阀，对树脂冲洗。
当电导率达到要求时，开产水阀，关正洗排放阀，开始制水。
楼上的兄弟写得详细，但有些步骤没写出来。
我有几点问题请教：1，无论分步再生还是同步再生，理论上均应将液位降至阴树脂层上10cm处（从第二个视镜能看到阴树脂表层），以防止罐体内的水稀释碱液。
问题是在再生进药时，如何保持床体内液位的恒定？2，进行空气混合树脂时，也必须将液位降低至阴树脂层上10cm处。
气混结束后迅速排水。
问题是，开始正洗的时候，罐体内充满了气体，此时必须正洗排水阀和排气阀同时打开，但如此正洗水会短流，且要较长时间才能将罐体充满水；或者先不开正洗排水阀先排气，但不能做到刚排完气的时候同时打开正洗排水阀。
离子交换计算书
2--3 1--2
7.63 11.45
Ca2+ 阳 Mg2+
Na+
进 0.15 mg/l
0.06 mg/l 1.23 mg/l
水 0.01 meq
0.01 meq 0.05 meq
离 K+
0 mg/l
0 meq
NH4+ 子 Ba2+
Total
mg/l
mg/l 1.44
0 meq
0 meq 0.07 meq
阴树脂工作交换容
量
eq/m3 300
二、 设备计算
设备直径φ= 工1800
个
1
个
1
三、 树脂填量的计算
阳树脂层高
mm 500
阴树脂层高
mm 1300
单台阳树脂体积量 m3
单台阴树脂体积量 m3
1.27 3.31
四、 再生周期的计算 阳树脂再生周期 阴树脂再生周期 计算结果 混床再生周期
5
置换
m3
正洗阳树脂水量
m3
正洗阴树脂水量
m3
单台交换器总耗量 m3
耗水量占进水量的比
例
%
七 耗气量计算 设计条件
空气压力p=
kg/cm2 1
空气强度q= 混合时间t=
Nm3/m2 min 3 min 1.5
空气流量Q=
Nm3/mi n
单台交换器空气耗量 m3
12.72 7.63 16.54 51.21 0.47
阳树脂再生周期 天 阴树脂再生周期 天
混床再生周期
天
2.54 6.62 2.04 4.63
3.79 4.92
3.79
高速混床树脂装填计算书
高速混床树脂装填计算书一基本情况1.凝结水精处理混床用离子交换树脂（D001MBP）型号：D001MBP大孔强酸性苯乙烯系阳离子交换树脂（钠型）出厂型式:钠型；钠型率:≥98%湿视密度（g/mL）：0.78-0.85转型膨胀率： 7%2.凝结水精处理混床用离子交换树脂（D201MBP）型号：D201MBP大孔强碱性苯乙烯系阴离子交换树脂（氯型）出厂型式: 氯型；氯型率:≥98%湿视密度（g/mL）：0.65-0.73转型膨胀率：20%3.高速混床填装要求每台高速混床（φ2256×28mm）内装填树脂层高1200mm，阴、阳树脂体积比为1:1。
二计算过程1.树脂体积计算树脂区域体积：V=Sh=πr2h=(2.256-2×0.028)2/4×3.14×1.2=4.55m3阴、阳树脂体积比为1:1，故阴、阳树脂体积分别为2.28m32.换算为树脂重量最小阴树脂重量：m=ρV=650×2.28=1482kg最大阴树脂重量：m=ρV=730×2.28 =1664kg最小阳树脂重量：m=ρV=780×2.28=1778kg最大阳树脂重量：m=ρV=850×2.28=1938kg3.取平均值得添加阴树脂重量为1573kg；添加阳树脂重量为1858kg4.所供新的阳树脂按标准是Na 型，当转成H型时，有约7%的膨胀率，阴树脂按标准是Cl型，当转成OH型时，有约20%的膨胀率。
最终可得添加阴树脂重量为1573-1573*20%=1258kg；添加阳树脂重量为1858-1858*7%=1728kg 三结论添加阳树脂50袋，阴树脂69袋。
混床计算书-详细版
混合离子交换器设计
37.5
m3/h
含盐量
0.1
过滤罐运行个数 过滤罐备用个数 单台处理流量
混床直径 混床截面积 介质过滤速度 RH树脂滤层高度 ROH树脂滤层高度 滤层总高 反洗预留 工作高度 RH树脂交换容量 ROH树脂交换容量 单台RH树脂体积 单台ROH树脂体积 RH工作周期 ROH工作周期 RH视密度 ROH视密度 RH需用总量 ROH需用总量
5
min
反洗流量
11.3
m3/h
单台反洗耗水
2.8
m3
再生计算：
RH再生剂比耗
80
ROH再生剂比耗
42
单台再生一次耗酸 45
单台再生一次耗碱 48
RH再生流速
4
RH再生浓度
5
RH再生液比重
1.02
ROH再生流速
4
ROH再生浓度
5
ROH再生液比重 1.05
RH再生流量
4.5
ROH再生流量
4.5
RH再生耗时
树脂混合用气压力 树脂混合用气量
树脂混合用气时间 进气流量
进水排水排气 最终正洗流速 最终正洗水耗 最终正洗流量 最终正洗时间
4
m/h
4
m/h
4.5
m3/h
4.5
m3/h
3.75
min
7.5
min
同反洗流速 同反洗流速
置换出一般RH树脂体积的水量 置换出一般ROH树脂体积的水量
10
m/h
6 m3/m3树脂
11.8
ROH再生耗时
12.0
kg/m3 kg/m3
kg kg m/h
% g/ml m/h
混床计算(最新版)
6.00
阴树脂正洗水耗（10）
m3/m3R
10.00
正洗水量
m3
6.53
阳树脂量*阳树脂正洗水耗＋阴树脂量*阴树脂正洗水耗
正洗管流速(～2)
m/s
2.00
正洗时间
min
52.00
4*60*正洗水量/3.14/混床直径/混床直径/正洗流速
正洗管径
mm
36.51
1000*SQRT(正洗水量*60*4/3.14/正洗时间/正洗管流速/3600)
混合离子交换器
项 目
单 位
数 值
单台设备出力
m3/h
20.00
设备总套数
1
备用套数
1
运行流速（设定40～60）
m/h
45.00
混床直径
m
0.75
SQRT(4*单台设备出力/运行流速/3.14)
混床直径(选定)
m
0.80
核准运行流速（40～60）
m/h
39.81
单台设备出力*4/3.14/混床直径/混床直径
m3/个
0.30
单台混床日耗工业酸液
m3/d
0.008
一次再生酸体积/运行周期
酸液贮存天数(15～30)
d
30
浓酸贮存总量
m3
0.252
单台混床日耗工业酸液*酸液贮存天数*设备总套数
再生稀酸量
t
0.942酸耗*强酸阳来自脂量/再生稀酸浓度/1000阴树脂工作交换容量
mol/m3R
200.00
碱耗
g/mol
树脂混合时间(0.5～1)
min
1.0
混合空气耗量(1～1.5bar，2～3)
混床设计
注：红色为输入区！
mm m3 mm m3 m/S mm m/h m/S mm m/h m/S mm mm Nm3/m2.min Bar m/S mm
克当量/立方米 克/克当量 公斤 公斤 公斤 m3 m3 L min
Bar
m3
天
m3/h m3/h m3/h
进水流量
2.50 m/S
混合液流量
24.00 mm
55.00 mm
55.00 mm
500 2.6 1000 5.1
2 146
12 2
74 15 1.36 100 49 2.3 1.5 15 58
350 120 109.2 364 2184 0.28 2.08 345
12
3.5
3.00
4.1
4 17 2113 min源自阴树脂工作交换容量 再生剂比耗NaOH 再生一次总耗药量100% 再生一次总耗药量30% 再生一次总耗药量5% 30%体积 5%体积 NaOH计量箱 再生时间
自用水泵
2个 31 m3/h
2个
反洗泵压力
空气罐
1个
空气罐
运行周期
0.20 毫克当量/升 周期
水射器
2个
2.50 m/S
吸液流量
2.00 m/S
满足同时再生个数 反洗泵流量 反洗泵运行数量
满足同时再生个数
交换器的进水质量
满足同时再生个数 吸液口流速 进水口流速 混合液出口流速 吸液口 进水口 混合液出口
混床设计
程序设计
日期
120 m3/h 47.5 m/h
1台 1台 1.8 m 48 m 2.55 m2 4 m/h 1.5 m/S 50 mm 4 m/h 1.5 m/S 50 mm 15 m/h 10 m/h 2 m/h 107 mm
混床计算书
单位
进水量 阳离子含量 阴离子含量
m3/h meq/l meq/l
计算设备直径
mm
设备直径
mm
工作设备数量
台
备用设备数量
台
阳树脂层高
mm
单台阳树脂体积
m3
总阳树脂体积
m3
总阳树脂重量
吨
阳树脂再生周期h 阴树脂再生周期h 混床再生周期h
小时（h） 小时（h） 小时（h）
酸比耗 再生酸浓度 单台每次再生酸耗量 每年再生酸耗量
吨
再生周期
84.54
阳树脂再生周期（天）
天
44.69
阴树脂再生周期（天）
天
44.69
混床再生周期（天）
天
酸碱耗量
2
碱比耗
倍
30
再生碱浓度
%
440.10
单台每次再生碱耗量 千克/次
78.78
每年再生碱耗量
吨/年
水气耗量
10 15 11.30 22.61 67.82 1.45
正洗阳树脂水量 正洗阴树脂水量 再生阳树脂耗水量 再生阴树脂耗水量
总耗水量
m3/m3 m3/m3
m3 m3 m3
酸碱喷射器
383.03
单台每次再生碱体积
L/次Biblioteka 2581.25稀释至4%碱的体积
L/次
0.11 22.61 1.07
4%碱溶液的通液时间 碱喷射器流量 碱质量流量
h m3/h kg/s
0.05
喷射系数
μ
阴阳离子浓度
阴离子
0
HCO3
mg/l
1.63
CO3
mg/l
Ca
混床设计计算书(详细)
Vc4=Vc3-Vc1=3070.5-455.7=2614.8L/次 10.30%盐酸的平均月耗量
Bc2=30×24*Bc1/T=30×24×523.6/120=3141.7Kg/月 11.30%盐酸的平均年耗用量
Bc3=12*Bc1=37699/年=37.7吨/年 12.阴树脂再生一次耗用30%NaOH量
Ba1= Va*ba/30%=4.43*70/30%=916Kg/次 13. 阴树脂再生一次耗用30%NaOH体积
Va1= Ba1/ra1=916/1.328=735.9L 14.NaOH计量槽的容积
Va2= Va1×1.2=735.9×1.2=885L 15.稀释至4%NaOH溶液的体积
Va3= Va×ba/4%ra2=3.926×70/4%*1.043=6587.2L 16.阴树脂再生一次稀释用除盐水量
mg N/L mg N/L mg N/L mg/L
度 μs/cm mg/L mg/L
单位
mg/L mg/L mg/L mg/L Mmol/L mg/L mg/L mmol/L mmol/L mg/L Mmol/L mg/L 度 μs/cm mg/L mg/L
0.09~0.17 0.015~0.14 0.13~0.25
A1===0.518g/l 24.排放碱性废水PH值 PH＝14-lg=14- lg=12.11 25.体外管系接口规范
进、出水口管径计算
Q＝u*Π/4×D2=2×3600×3.14×D2/4=330 D=242mm 取250mm 反洗进水、排水管管径计算 Q＝10Π/4×2.82=u*Π/4×D2=1.5×3600×3.14/4×D2 D=121mm 取150mm 进碱管管径计算 Q＝5Π/4×2.82=u*Π/4×D2=1.5×3600×3.14/4×D2 D=85mm 取100mm
混床计算(最新版)
m3/d
0.00
单台混床再生一次排放废水量*(设备总套数-备用套数)/运行周期
m/h
4.50
置换时间(～30)
min
30.00
置换水量
m3
2.26
2*3.14*混床直径*混床直径*置换流速*置换时间/4/60
置换管流速(～2)
m/s
1.80
置换管径
mm
29.81
1000*SQRT(置换水量*60*4/3.14/置换时间/置换管流速/3600)
正洗流速(15)
m/h
15.00
阳树脂正洗水耗（6）
m/s
1.50
进酸管径
mm
24.34
1000*SQRT(稀酸进酸流量*4/3.14/酸管流速/3600)
清洗水量
m3
0.90
再生稀酸量/稀酸比重
进碱流速(<5)
m/h
5.00
进碱时间
min
14.38
再生稀碱量*4*60/3.14/混床直径/混床直径/进碱流速/稀碱比重
浓碱流量
m3/h
0.24
一次再生浓碱体积*60/进碱时间
混合离子交换器
项 目
单 位
数 值
单台设备出力
m3/h
20.00
设备总套数
1
备用套数
1
运行流速（设定40～60）
m/h
45.00
混床直径
m
0.75
SQRT(4*单台设备出力/运行流速/3.14)
混床直径(选定)
m
0.80
核准运行流速（40～60）
m/h
39.81
单台设备出力*4/3.14/混床直径/混床直径
分享反渗透混床工艺设计计算书
分享反渗透混床工艺设计计算书反渗透+混床工艺设计计算书1)原水罐原水罐设计停留时间不小于1小时,有效容积不小于300m32)原水泵原水泵应满足五台过介质过滤器同时运行流量及四台过滤器运行,另一台过滤器正洗的两种工艺状态,五台过滤器同时运行时进水流量为:270t/h, 四台过滤器运行,另一台过滤器正洗时进水流量为:350t/h。
原水泵选用KQW200/345-55/4,流量270-350t/h,扬程:38-36m,功率:55KW,在系统中选用二台,一用一备。
3)汽水混合加热器汽水混合加热器在系统中选用1台,加热水量为:270-350t/h。
换热器选用规格为φ425,进水及出水口规格为DN300,进蒸汽口规格为:DN400。
a、蒸汽耗量:基础条件:蒸汽性质为过热蒸汽,最大进出水温差按25℃计,蒸汽温度:170℃,蒸汽压力不大于0.8MPa,蒸汽焓:2726.5KJ/Kg,蒸汽比容:0.2403m3/Kg,水的比热:4.18KJ/Kg. ℃。
350t/h水加热25℃,需的换热量:Q=350×103×4.18×25=3.65×107KJ/h所需的加热蒸汽量:G=Q÷2726÷1000=10.35t/h蒸汽沿程损耗系数按10%计,实所需气量:13.4t/h。
每小时所需的蒸汽容积:13.4t/h×0.2403m3/Kg×1000=3224m3/hb、蒸汽管道的选型:蒸汽管流速按62-73m/S计,进汽母管需选用:φ133×4。
4)PAC加药装置对净化后的河水凝聚剂加药装置设计加药量为:3PPm,前级系统运行进水量为:270t/h,当一台过滤器正洗时进水量为350t/h。
运行时PAC加药量为:270t/h×3PPm÷1000=0.81kg/h。
当一台过滤器正洗时PAC加药量为:350t/h×3PPm÷1000=1.05kg/h。
混床计算参考
1、运行本系统有两种进水方式：软化(软化器处理水)进水和初脱盐(反渗透处理水)进水，分别由各自的控制阀控制进水。
运行时，开初脱盐进水控制阀、进水阀、产水阀，其他阀们均应关闭！2、反洗关闭进水阀、产水阀；打开反洗进水阀、反洗排放阀，以10m/h反洗15min。
然后，关闭反洗进水阀、反洗排放阀。
静置，沉降5~10min。
开排气阀、中排阀，部分排水至树脂层表面上10cm左右，关闭排气阀、中排阀。
3、再生开进水阀、加酸泵、进酸阀、中排阀，以5m/s、200L/h对阳树脂进行再生，用反渗透产水对阴树脂进行清洗，维持柱内液面在树脂层表面上10cm。
对阳树脂再生30min后，关进水阀、加酸泵、进酸阀，开反洗进水阀、加碱泵、进碱阀，以5m/s、200L/h对阴树脂进行再生，用反渗透产水对阳树脂进行清洗，维持柱内液面在树脂层表面上10cm，再生30min。
4、置换、混脂、冲洗关加碱泵、进碱阀，开进水阀，上下同时进水对树脂进行置换、清洗。
30min后，关进水阀、反洗进水阀、中排阀，开反洗排放阀、进气阀、排气阀，以压力0.1~0.15MPa，气量2~3m3/(m2·min)，混合树脂0.5~5min。
关反洗排放阀、进气阀，沉降1~2min。
开进水阀、正洗排放阀，调节排气阀，灌水至柱内无空气后，关排气阀，对树脂冲洗。
当电导率达到要求时，开产水阀，关正洗排放阀，开始制水。
楼上的兄弟写得详细，但有些步骤没写出来。
我有几点问题请教：1，无论分步再生还是同步再生，理论上均应将液位降至阴树脂层上10cm处（从第二个视镜能看到阴树脂表层），以防止罐体内的水稀释碱液。
问题是在再生进药时，如何保持床体内液位的恒定？2，进行空气混合树脂时，也必须将液位降低至阴树脂层上10cm处。
气混结束后迅速排水。
问题是，开始正洗的时候，罐体内充满了气体，此时必须正洗排水阀和排气阀同时打开，但如此正洗水会短流，且要较长时间才能将罐体充满水；或者先不开正洗排水阀先排气，但不能做到刚排完气的时候同时打开正洗排水阀。
混床计算(参考)
5.3.16 混合离子交换器交换器为碳钢焊接结构的立式柱形容器，本体内部衬胶，衬胶厚度为5mm(内层3mm，外层2mm，交叉粘贴)，并经≥15000V电火花检验无漏电。
本体外部管系为焊接钢管衬耐酸橡胶一层，厚度：3mm。
衬胶采用半硬质胶，胶层延至外部法兰结合面，采用硫化罐整体硫化。
交换器本体设置窥视镜，人孔，树脂装、卸口；本体管系设置进、出水口、反洗水进、排口、再生液及置换水进、排口，排气口、排水口、现场监测压力表及取样的塑料仪表环、取样集水斗等。
设备窥视镜3个，分别设置在阴阳树脂分界面、静止树脂层顶面、反洗展开树脂层顶面各1个；窥视镜采用透明材料，厚度能承受容器的设计压力和试验时的试验压力；窥视镜的内表面与容器的内表面平齐。
每台交换器直筒上部一个垂直吊盖人孔，下封头一个人孔，并配备人孔盖、垫圈、螺栓、螺母、起吊杆等全套部件，垂直吊盖人孔盖的内表面与容器的内表面平齐。
为检修和部件更换方便，所有内部管路采用法兰与本体连接，内部部件的材质采用碳钢衬胶，紧固件材质采用316L不锈钢。
设备顶部设置316不锈钢十字筛管式进、排水布、集水装置；上部设置母支管式316不锈钢进碱筛管（支管内衬316不锈钢孔管），下部设置母支管式316L不锈钢排再生液筛管（支管内衬316L不锈钢孔管）；底部进、排水装置为孔板加水帽，孔板材质为钢板双面衬胶，孔板由井字加强肋和支撑管支承，水帽材质为ABS，单个水帽通水量1m3/h。
内部布水均匀，无偏流现象，并有足够的强度，内部部件的固定及加固，能承受水流的冲击。
所有的容器内（外）部装置、管件、部件等发货前在容器内（外）安装固定好，外接法兰口配一只同型号反法兰，并封闭外露法兰口，防止遗漏损坏。
业主要求设置3台混床（2用1备），单台混床进水流量QHJ′= 162m3/h ，2台混床并联运行供出水量311m3 /h，采用体内再生，运行流速通常40～60m/h ，设计运行流速取v′= 42m/h。
混床再生周期计算定稿版
混床再生周期计算精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】混床再生周期计算很多用户都不清楚混床超纯水设备到底需要多长时间进行再生；或者需要多少酸碱用量；下面我们将计算公式列举如下；供大家参考：混床再生周期 =[ 树脂体积× 树脂的工作交换容量（ 0.5 ~ 0.6 ）] ÷ ( 进水流量× 电导率÷ 50)单位：再生周期： h 树脂体积： m 3 树脂工作交换容量： mmol/L 进水流量： m 3 /h 设备的进水流量 20m 3 /h, 进水电导率10 μ s/cm, 罐体半径 r= 1m，填装的阳树脂h 1 = 500mm , 阴树脂h 2 = 1000mm ,1. 树脂体积 V=SH,S 指罐体截面积， H 指树脂高度，V=SH= π r 2 h2. 阳树脂的工作交换容量为 800-1000mmol/L 阴树脂的工作交换容量为 400-600mmol/L 因此：阳树脂的再生周期 =[ 阳树脂体积×阳树脂的工作交换容量×（ 0.5 ~ 0.6 ）] ÷ ( 进水流量×进水电导率÷ 50) =[ π r 2 h 1 × (800 ~ 1000) ×（ 0.5 ~ 0.6 ）] ÷ (20 × 10 ÷ 50)=[3.1 4 × 0.52 × 0.5 × (800 ~ 1000) ×（ 0.5 ~ 0.6 ）] ÷ (20 × 10 ÷ 50) = 39.25 ~ 49h阴树脂的再生周期 =[ 阴树脂体积×阴树脂的工作交换容量×（ 0.5 ~ 0.6 ）] ÷ ( 进水流量×进水电导率÷ 50)=[ π r 2 h 2 × (400 ~ 600) ×（ 0.5 ~ 0.6 ）] ÷ (20 ×10 ÷ 50)=[3.1 4 × 0.5 2 × 1 × (400 ~ 600) ×（ 0.5 ~ 0.6 ）] ÷ (20 × 10 ÷ 50)=39.25 ~ 70.65h混床再生药剂酸碱用量计算再生药剂酸、碱分别是 36% 的盐酸， 40% 的氢氧化钠。
200mh反渗透混床工艺设计计算书及设备选型(下)
200m³/h反渗透混床工艺设计计算书及设备选型（下）反渗透冲洗水泵单支膜壳清洗流量为8-12t/h，一段共12支膜壳，冲洗流量为：144t/h。
选用清洗水泵：KQWH125-160，流量：150t/h，H=33m，N=22KW。
十九、除碳器反渗透装置出水二氧化碳含量约为：20mg/L，除碳器进水量不小于202t/h，设计选用φ2200除二氧化碳器1套，单台设计产水量为202t/h，设计淋水密度50-60L/m2.h，设计出水二氧化碳含量为：3mg/L。
设计水温为25℃时，采用φ50多面空心球填料层高：2000mm。
20中间水池中间水池设计停留时间为20min，中间水池实际选用75m ³。
中间水池为钢砼结构。
二十一、中间水泵中间水泵设计提升水量为：202t/h，在系统中选用二台，一用一备。
中间水泵选用规格为：KQWH150-315，流量：210t/h，扬程：31m，电机功率：30KW。
22混合离子交换器基础条件：反渗透出水含盐量：2.5ppm，相当于反渗透出水含盐量ΣA （总阳）=ΣK（总阴）=0.032mg-N/L，除碳器出水二氧化碳含量为：3mg/L，相当于0.068mg-N/L碳酸氢根离子，实际混床进水总阴离子含量ΣK（总阴）=0.1mg-N/L。
混合离子交换器选用直径：φ2500共2台，一用一备，设计流速42m/h，单台产水量：202t/h。
选用阳树脂：001×7MB；阳树脂装填高度：500mm；阳树脂工作交换容量：500mg-N/L；选用阴树脂：201×7MB；阴树脂装填高度：1000mm；阴树脂工作交换容量：250mg-N/L；单台装填阳树脂数量：2.45m³；单台装填阴树脂数量：4.9m³；阳树脂酸耗量：75kg（HCl）/m³阳树脂；阴树脂碱耗量：70kg（NaOH）/m³阴树脂。
1、混床周期：T阳=T阴=4.9×250÷0.1÷202=60（小时）。
混床计算书
40-60 1000 500
0.0633 阴树脂工作交换容量 设备规格 1800 2 1 树脂填充量 单台设备面积S= 校和滤速V=
设备直径φ= 工作设备数量n= 备用设备总阳树脂体积量
500 1.3
阴树脂层高 单台阴树脂体积 总阴树脂体积量 再生周期 阴树脂再生周期
mm
3
1200 3.1
m
3
m
3
m
3.8
m
9.2
阳树脂再生周期 混床再生周期
小时 小时
1220.2 964.1
小时
964.1
酸碱耗量 酸比耗n= 再生酸浓度 单台每次再生酸耗量 每年再生酸耗量 倍 % kg/次 t/y m3 m
3
5.0 30.0 774.0 12.8
碱比耗n= 再生碱浓度 单台每次再生碱耗量
总阴离子含量
0.06334
meq/l
混床计算书 项目名称: 惠州炼化油项目 混床 项目 单位 m3/h meq/l meq/l mm 台 台 mm
3
计算人： 数据 设计原始条件 50 0.0417 项目
校核人： 单位 m/h meq/m3 meq/m3 m2 m/h
日期： 数据
出力Q= 阳离子含量 阴离子含量
设计滤速V= 阳树脂工作交换容量
3
3
Nm /m min Nm3/min
2
3.0 7.6
混合时间 一次混合空气耗量 阴阳离子浓度 CO3
2-
min m
3
2.0 15.3
阳离子
2+
阴离子 mg/l mg/l mg/l mg/l mg/l mg/l mg/l 0.00 1.06 0.16 0.45 0.63 0.41 0.57
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混合离子交换器详细设计计算书（内部资料）1工艺流程的设计由于原水水质较好，水中TDS含量较低。
因此，本项目推荐选用传统的成熟工艺离子交换器作为系统的主脱盐设备；系统初期投资成本低、易于实现自动化。
离子交换器采用双床浮动床工艺，它具有处理水量大、占地面积小、交换容量高等优点。
根据计算，一级阳阴离子脱盐后的产水尚未达到生产工艺用水的要求，所以，在一级除盐装置之后，设置混合离子交换器，其出水水质完全满足设备采购方出水要求。
为保证关键设备离子交换器的长期可靠稳定运行，则必须设置符合水质特点的预处理系统，满足离子交换器进水指标：SS<3mg/L。
2工艺流程总述2.1工艺流程：由净化水场来的原水经过水处理系统后到达超高压锅炉给水的要求后，通过管道送到除氧水站供超高压和高压锅炉使用。
原水由全厂新鲜水管网送入除盐水站后，部分去凝结水换热后进生水罐，生-含量为水经新鲜水泵加压后，先经过滤器后进入阳离子交换器，因原水中HCO3器除去重碳酸20-42.1mg/L，为减少后级阴离子交换器的负荷，经过除 CO2根后，由中间水泵经阴离子交换器和混合离子交换器后，去除盐水罐，最后由除盐水泵加压进除盐水管网供各用户使用。
主体设备为单元式运行排列，同时也考虑母管式的连接组合。
为了减少设备的台数、减少再生次数和酸碱耗量，增加运行时间。
工艺如下：（原水箱）→原水泵→多介质过滤器→阳离子交换器→脱塔碳→中间水箱→阴离子交换器→混合离子交换器→除盐水箱→除盐水泵→使用点2.2为了保证除盐水系统供应的可靠性，选择了五个系列；正常情况下，三个系列运行,一个系列再生，一个系列备用。
其中设备包括：10台150吨/小时的纤维球过滤器（Ø2600mm），5套300吨/小时阳离子交换器(Ø3000mm），5套300吨/小时阴离子交换器(Ø3000mm），5套300吨/小时混合离子交换器(Ø2800mm）及其它辅助设备等组成。
2.3本套水处理设备的原水水质按提供的水质报告设计，而最终制出900吨/小时除盐水。
设计进水水质及出水水质1进水水质1.1 除盐水物流特性本项目的原水来自于菱溪水库，其水质(供参考)为：1.2出水水质2处理水量处理水量为：900m3/h设备选型计算一、混床处理水量为：900m3/h，考虑系统自用水量10%，混床处理能力为990 m3/h，采用多孔强碱I型201×7＃阴树脂和001×7＃阳树脂，混合树脂的单位周期制水量取6000m3/m3,1.混床总面积F＝Q/U=990/48=18.75 (U取48m/h)2.混床计算台数n=F/0.785d2=18.75/0.785×2.82=3台（ф2800mm）一台再生一台备用，共5台3.实际正常运行流速单台混床处理量为930/3＝330m3/hU＝Q/F=4×330/(3.14×2.82)=53.62m/h4.树脂高度计算阳树脂体积Vc ＝Π/4×D2×h阳阴树脂体积Va ＝Π/4×D2×h阴混床运行周期选取为5天合120小时T=6000(V阳+ V阴) /Q=[6000Π/4×D2×(h阳+h阴) ]/330=120H c :ha取1：2H c ＝353mm ha＝706mm阳树脂高取360mm,阴树脂高取720mm 5.阳树脂再生一次耗用30%盐酸量B c1=Vcbc/30%=2.22×75/30%=523.6Kg/次6.阳树脂再生一次耗用30%盐酸体积V c1=Bc1/rc1==524.6/1.149=455.7L/次7.盐酸计量槽的容积V c2=1.2Vc1=1.2×455.7=546.8L8.稀释至5%盐酸溶液的体积V c3=Vc*bc/5%*rc2=3070.5L/次9.阳树脂再生一次释用除水用量V c4=Vc3-Vc1=3070.5-455.7=2614.8L/次10.30%盐酸的平均月耗量B c2=30×24*Bc1/T=30×24×523.6/120=3141.7Kg/月11.30%盐酸的平均年耗用量B c3=12*Bc1=37699/年=37.7吨/年12.阴树脂再生一次耗用30%NaOH量B a1= Va*ba/30%=4.43*70/30%=916Kg/次13. 阴树脂再生一次耗用30%NaOH体积V a1= Ba1/ra1=916/1.328=735.9L14.NaOH计量槽的容积V a2= Va1×1.2=735.9×1.2=885L15.稀释至4%NaOH溶液的体积V a3= Va×ba/4%ra2=3.926×70/4%*1.043=6587.2L16.阴树脂再生一次稀释用除盐水量V a4= Va3- Va1=6587.2-735.9=5851.3L17.30%NaOH的平均月耗量B a2=30×24×Ba1/T=30×24×916/120=5496Kg/月18. 30%NaOH的平均年耗量B a3=B a2×12＝65952Kg/年=65.95吨/年 19.离子交换器酸废水排放量G 1`=V*E(N-N 1)*10-3=2.154×550×(150-36.5)×10-3=134.5Kg/周期 20.离子交换器碱废水排放量G 2`=V*E(N-N 1)*10-3=4.038×250×(250-40)×10-3=212Kg/周期 21.废碱液中能被废酸液中和的部分的酸量 G 3=11`40G N =5.3604134.5 =147.4Kg/周期 22.剩余碱量G 4= G 2`- G 3=212-147.4=64.6Kg/周期 23.中和后碱性废水排放量Q=V 1+V 2+V 3+V 4 =23.08+3.16+3.16+92.32=121.7m 3 23.碱性废水浓度A1=Q 4G =7.1246.64=0.518g/l 24.排放碱性废水PH 值 PH ＝14-lg401A =14- lg 40518.0=12.11 25.体外管系接口规范 进、出水口管径计算Q ＝u*Π/4×D 2=2×3600×3.14×D 2/4=330 D=242mm 取250mm 反洗进水、排水管管径计算Q ＝10Π/4×2.82=u*Π/4×D 2=1.5×3600×3.14/4×D 2D=121mm 取150mm 进碱管管径计算Q ＝5Π/4×2.82=u*Π/4×D 2=1.5×3600×3.14/4×D 2 D=85mm 取100mm进水管： DN250，PN1.0MPa出水管： DN250, PN1.0MPa中间排水管： DN100, PN1.0MPa反洗进水管： DN150，PN1.0MPa反洗排水管： DN150，PN1.0MPa正洗排水管： DN100，PN1.0MPa进气管： DN65，PN1.0MPa排气管： DN40，PN1.0MPa进碱管： DN100，PN1.0MPa进酸管： DN100，PN1.0MPa26.筒体高度计算反洗膨胀率50%，直筒高度h=(0.36+0.72)×(1+50%)/80%=2.05m二、阴双室双层浮动床阴双室双层浮动床直径取ф3000，采用D301弱碱阳离子交换树脂和201×7强碱阳离子交换树脂,运行周期取120h。
