激光加工导光板网点形状对光学特性的影响研究
导光板成形相关技术
成形时须注意的要点–成形开始
• 料管的温度在成形正要开始之前，分 二阶段来升温，等到达到成形温度之 后，进行充分的料管洗净，然后开始 生产。
• 升温完了后，如果使其长时间滞留的 话，会造成变黄或烧焦现象的发生。
14
成形时须注意的要点–成形中断、成形开始
• 在造成中断时，因为以成形温度而长时间让它 滞留的话，会造成变黄或烧焦的现象发生，所 以要把温度降低到200°C左右的保温状态。
29
导光板成形的要求质量
1) 透明度 2) 黄变度 3) 转写性 4) 平面度 5) 肉厚的均匀度
• LCD：Liquid Crystal Line Display • TFT：Thin Film Transistor
30
导光板的射出成形
31
仕样
1) 要做导光板、扩散板的成形时所必须的 仕样内容
在进行成形品的质量管理之下，重量及尺寸之反复的安 定性，被要求须具有高的水平。
4
成形时须注意的要点–模具温度
• 以2台模具调温机，在模穴侧、模仁侧控制各自 的温度，而设定温度在60°C~70°C。以2台模具 调温机来控制温度，由此，即使模穴侧、模仁侧 产生温度差而发生翘曲也能够修正。温度低的话， 在薄肉部会发生凹洼或流痕。而温度高的话，则 会造成翘曲的发生。还有，为了微细形状 (PATTERN)的转写，必须做80°C以上的高温设 定。再者，为了谋求升温时间的缩短及改善温度 的安定性，所以模具调温机的容量在确保充足的 容量同时，也必须要考虑在成形机模板和模具之 间设置热遮用射出压缩所得的效果
b. CAVITY内压力的均一化及翘曲、毛边的 消除：CAVITY内压力(从浇口到末端)能被 缓和而消除毛边。还有，在充填中利用进 行再型缔也会消除翘曲。
激光加工对材料性能的影响
激光加工对材料性能的影响激光加工作为现代制造业中一种重要的加工技术，对材料性能产生了深远的影响。
激光加工是利用激光束直接对材料进行加工和改性的一种高精度加工方法。
它以其快速、精细、柔性等优势在各个领域得到广泛应用。
本文将从微观和宏观两个角度分析激光加工对材料性能的影响。
一、微观影响激光加工是利用高能密度的激光束对物质进行加工的过程。
激光加工过程中，激光束会与材料表面发生相互作用，产生瞬态温度场。
通过选择适当的激光功率和扫描速度，可以在很短的时间内增加材料温度，使其达到熔点甚至沸点，发生相应的熔化和蒸发现象。
这种高温状态的形成和消散，将对材料的组织结构产生一系列的变化，进而影响其力学性能、热导率和电导率等。
首先，在激光加工过程中，激光束的能量将使材料迅速加热和冷却，产生非常快速的热循环。
这种瞬态温度变化将会导致材料微观组织的相变和晶格结构的改变。
例如，对于金属材料来说，激光加工将使其晶粒重新排列，从而影响其晶体结构和晶界特征。
这种改变将进一步影响材料的硬度、韧性和抗疲劳性能。
其次，激光加工还会引起材料的冷却速率发生变化。
由于激光能量与材料的传导导热能力有关，高能量的激光束会使材料表面产生极速冷却，并且在冷却速率的调节下，材料的晶粒尺寸和形态也会发生变化。
这种微观结构上的变化将直接影响材料的力学性能和疲劳寿命。
总的来说，微观角度上，激光加工的瞬态温度和冷却过程对于材料的组织和晶格结构产生影响，进而影响着材料的力学性能和耐久性。
二、宏观影响除了微观影响外，激光加工还会对材料的宏观性能和表面特性产生影响。
激光加工是一种非接触式的加工方式，因此能够避免传统加工方式中由于刀具磨损和机械变形等产生的刀痕和残余应力等问题。
同时，由于激光加工具有高能量密度、局部加热等特点，能够实现高精度和微细化加工，有利于提高产品的精度和表面质量。
激光加工还能对材料进行选区熔化和合金化等操作，实现材料的不同部分具有不同的性能。
这可以在一定程度上满足特定材料在不同工况下的需求。
LED背光导光板网点设计介绍
关于非均匀网点
多谢! !
导光板扩散网点设计介绍
网点的材质组成: UV胶, 二氧化钛, 硫化钡的混合粘稠液 白色网点的直径分布: 250 µm-1250 µm 印刷网点数据调整基本原理: 假设背光源发光面的辉度值与导光板网点面积成正比 网点最小间隙0.11mm
设计过程: (1) 选择网点大小形状, 做网点设计。 (2) 制作成网板，印刷导光板，组装成背光源。测试背光源的 辉度。 (3) 依据背光源的辉度测试结果，调整网点设计，尽量提高均 齐度。 (4)改变油墨配比, 调整均齐度和辉度。
分区设计
0
50
100
150
200
250
horizontal direction density ratio
2.00
y = 2E-09x4 - 1E-06x3 + 0.0003x2 - 0.0251x + 1.7797
1.50 1.00 0.50 0.00 0 50 100 150 200 250 300 350
13点BM-7测量值是调整网点设计的重要依据
4823 4325 4770 4565 4712 4296 5341 4864 4533 4810 4714 4440
4606
4626
新的网点设计参数=已有网点设计参数X(期望灰度/测量灰度)1/2+经 验修正
暗角处理
灯管两侧暗区：不同厂家暗区长度不同
设计方向
中央辉度
均齐度
画面质量
5211 5088 4410 4949 5016
5028 5088 5106 5104 5116
5011
44225Biblioteka 06下方网点大小为上方0.8倍
激光输出光斑的圆度
激光输出光斑的圆度
首先，激光器的设计和制造质量是影响光斑圆度的重要因素之一。
激光器内部的光学元件、激光腔的结构等都会直接影响激光输
出光斑的形状。
如果激光器内部存在光学元件的偏心或者制造过程
中存在误差，都会导致光斑的形状产生偏差，从而影响光斑的圆度。
其次，光学系统的质量也会对激光输出光斑的圆度产生影响。
光学系统包括透镜、反射镜等光学元件，如果这些元件的质量不好
或者安装调整不当，都会导致光斑形状的畸变，进而影响光斑的圆度。
此外，环境因素也会对激光输出光斑的圆度产生影响。
比如，
温度变化会导致光学元件的热胀冷缩，从而引起光学系统的畸变；
气流或者振动等外部因素也会对光斑形状产生影响。
为了评价激光输出光斑的圆度，通常可以使用光斑分析仪器进
行测量。
通过测量光斑的轮廓，可以得到光斑的形状信息，进而评
价光斑的圆度。
同时，在实际应用中，还可以通过优化激光器的设计、提高光学系统的质量以及采取合适的环境控制措施来改善激光
输出光斑的圆度。
总的来说，激光输出光斑的圆度受到多种因素的影响，需要综合考虑激光器设计、光学系统质量和环境因素等多个方面，才能全面评价和改善光斑的圆度。

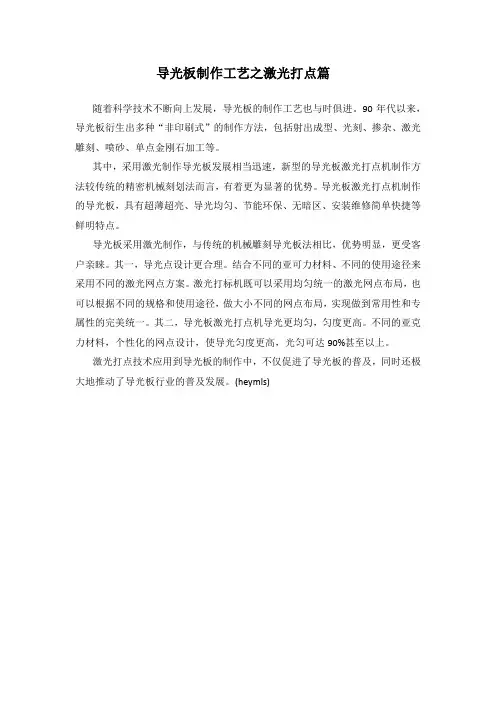

导光板制作工艺之激光打点篇
导光板制作工艺之激光打点篇
随着科学技术不断向上发展，导光板的制作工艺也与时俱进。
90年代以来，导光板衍生出多种“非印刷式”的制作方法，包括射出成型、光刻、掺杂、激光雕刻、喷砂、单点金刚石加工等。
其中，采用激光制作导光板发展相当迅速，新型的导光板激光打点机制作方法较传统的精密机械刻划法而言，有着更为显著的优势。
导光板激光打点机制作的导光板，具有超薄超亮、导光均匀、节能环保、无暗区、安装维修简单快捷等鲜明特点。
导光板采用激光制作，与传统的机械雕刻导光板法相比，优势明显，更受客户亲睐。
其一，导光点设计更合理。
结合不同的亚可力材料、不同的使用途径来采用不同的激光网点方案。
激光打标机既可以采用均匀统一的激光网点布局，也可以根据不同的规格和使用途径，做大小不同的网点布局，实现做到常用性和专属性的完美统一。
其二，导光板激光打点机导光更均匀，匀度更高。
不同的亚克力材料，个性化的网点设计，使导光匀度更高，光匀可达90%甚至以上。
激光打点技术应用到导光板的制作中，不仅促进了导光板的普及，同时还极大地推动了导光板行业的普及发展。
(heymls)。
侧入式LED导光板散射网点设计
侧入式LED导光板散射网点设计
随着手机、电脑的大量使用,人们有越来越多的机会接触显示屏,对显示效果的要求也就越来越高。
传统的显示器已经无法达到人们的要求,画质更清晰、色彩更饱满的液晶显示器就在各种产品中脱颖而出,赢得人们的青睐。
由于液晶本身具有不发光的特性,液晶显示器中的背光模组对于显示屏表面出光效果的影响就非常大。
侧光式背光模组的光源位于侧面,减小了整个模组的厚度,满足了人们对于轻薄产品的追求,但是要使侧面光源从正面均匀出射,导光板的设计就非常重要。
本论文通过对光在导光板中传输的规律的分析,阐明了导光板底部存在的网点结构的设计方案对于整个导光板光学性能的重要性。
原有的网点设计理论将网点看作分子,着重于分析网点之间的力的作用,整个过程较为繁琐。
本论文则从照度的均匀性出发,由照度的定义公式推导出网点坐标的表达式,简化了网点设计方法,并且在光学仿真软件Light Tools中对得到的网点坐标分布进行模拟,得到了这种分布下的导光板各点的光照度,用Matlab软件画出光照示意图,利用最终的数据对光照均匀性和光能利用率进行了分析。
针对仿真得到的设计算法的光照仿真图的不足,改变底面散射网点的面积来改善光学效果。
本论文主要采用改变网点水平方向或竖直方向的间距、改变区域分布的方法来使光照度小的区域的散射网点面积更大,另外改变网点深度、改变棱镜膜片的相关参数也可以达到优化的目的。
最终利用不同的分布相结合的调整办法得到的网点分布状态下的导光板导光效果最好,光照均匀度为93.02%,满足商用导光板要求。
导光板的工作原理
导光板的工作原理
导光板是一种用于光学器件中的重要元件，它能够有效地将光线引导到需要的位置。
本文将从导光板的工作原理入手，详细介绍导光板的作用机制。
一、光的折射
1.1 光的折射是导光板工作的基础
1.2 光线在不同介质中折射角度的变化
1.3 光在导光板中的传播路径
二、全反射
2.1 全反射是导光板实现光线传输的关键
2.2 光线在导光板内部的反射过程
2.3 光线如何在导光板内部不断反射而不损失能量
三、结构设计
3.1 导光板的表面结构对光线传输的影响
3.2 不同形状的导光板对光线传输的影响
3.3 如何设计出高效的导光板结构
四、材料选择
4.1 导光板的材料选择对其性能的影响
4.2 不同材料的折射率和透过率对导光板的影响
4.3 如何选择合适的材料以提高导光板的效率
五、应用领域
5.1 导光板在液晶显示器中的应用
5.2 导光板在光通信中的应用
5.3 导光板在医疗设备中的应用
总结：导光板通过光的折射和全反射原理，结合合适的结构设计和材料选择，实现了高效的光线传输。
在各个领域的应用中发挥着重要作用，为光学器件的性能提升和应用拓展提供了有力支持。
导光板工艺及其物料特性讲解
导光板工艺及其物料特性讲解
请尊重原创！
一、导光板工艺
1、金属切割：金属导光板的金属材料通常是铝合金，钢板或不锈钢板，这种材料主要是通过金属切割加工而成。
金属切割是将金属材料依据图纸或要求来切割出形状或形状，以满足设计要求的一种加工方式。
金属切割加工技术包括注塑成型技术、激光切割技术、火焰切割技术、水切割技术、手工切割技术等。
根据实际需要，选择合适的加工技术，将金属材料切割成指定形状。
2、表面处理：导光板金属表面的加工防止了金属材料的腐蚀，保护金属表面的性能。
一般采用电镀、喷粉、抛光、喷漆等多种工艺来做表面处理。
3、铰链安装：导光板金属表面经过切割加工和表面处理后，就需要安装铰链了，它是将可移动部件与固定部件结合在一起，实现安装和锁定的重要构件。
它可以灵活地安装在导光板上，使导光板在碰撞的情况下不易受损。
4、其他：其他加工工艺包括翻边、焊接、装配等。
二、导光板物料特性
1、耐磨性：导光板的金属材料表面经过表面处理后，具有良好的耐磨性，可以防止表面的磨损，从而延长产品的使用寿命。
2、抗腐蚀性：金属表面经过表面处理后，具有良好的抗腐蚀性。
LED单边侧入式导光板的网点设计
LED单边侧入式导光板的网点设计智佳军;梁铭泉;陈俄振;车玉彩;庄其仁【摘要】单边侧入式导光板可降低其设计成本和制作成本,为了获得均匀的表面照度,本文介绍了LED为光源的单边侧入式导光板散射网点设计方法.建立了相应模型,得到这种导光板散射网点的一种排布公式和计算方法,并用TracePro软件进行模拟仿真,验证了网点设计方法的正确性.模拟和实验结果表明通过这种网点设计方法可获得均匀度优于90％的表面照度分布.【期刊名称】《照明工程学报》【年(卷),期】2012(023)003【总页数】4页(P60-63)【关键词】LED;单边侧入式;导光板;散射网点;网点设计【作者】智佳军;梁铭泉;陈俄振;车玉彩;庄其仁【作者单位】华侨大学信息科学与工程学院,福建厦门361021;华侨大学信息科学与工程学院,福建厦门361021;华侨大学信息科学与工程学院,福建厦门361021;华侨大学信息科学与工程学院,福建厦门361021;华侨大学信息科学与工程学院,福建厦门361021【正文语种】中文1 引言LED导光板式面光源广泛应用于平板显示、日用照明、广告装饰等诸多领域，在侧入式导光模组技术中，导光板是光源的传播媒介，其网点排布、形状及材料组成决定了导光板的表面照度、均匀性及出光效率。
导光板的设计与制造是实现背光模组和大面积照明的关键技术之一。
常用的侧光式背光模组就是利用导光板将由光源从导光板侧面输入的光转化为从正面均匀输出的面光。
导光板按形状不同可分为平板和楔形板，按底面散射网点图案制作方法不同可分为印刷式和非印刷式。
实验表明，散射网点的形状对光散射影响不大，而网点的排布规律则很大程度上影响着输出光的均匀度和亮度。
背光照明系统的光源主要是冷阴极荧光灯(CCFL)和发光二极管(LED)等［1］。
LED与传统光源相比，它具有高能效、体积小、寿命长、使用灵活、无汞污染、调光性能好、无频闪、热辐射低等诸多优势。
单边侧入式导光板可降低其设计成本和制作成本，为了获得均匀的表面照度［2］，本文介绍了一种以LED灯作光源的侧光平板式导光板网点排布规律的设计方法，并利用TracePro等软件进行仿真分析，得到照度分布均匀度达到商业要求的结果。
导光板网点设计与优化
导光板网点设计与优化庞晓峰【摘要】在实际生产中,为了减少任意数目LED作为光源的背光模组中导光板网点设计的改版次数,削减开发时间成本,提出一种新的关于任意数量LED作光源、矩形侧入式导光板网点分布设计的理论方法.在此方法的基础上,应用TracePro软件建立导光板仿真模型,输入理论计算公式,并利用光线追踪功能,得出初步的仿真照度图,并最终利用TracePro平台中的Texture Optimizer优化模块,对初步理论计算设计所得网点分布进一步优化.在3颗LED作为光源的模型中,优化后均匀度达到87％,符合国家标准.【期刊名称】《电子科技》【年(卷),期】2015(028)011【总页数】4页(P65-68)【关键词】导光板网点;TracePro;texture optimizer;LED【作者】庞晓峰【作者单位】广东工业大学信息工程学院,广东广州510006【正文语种】中文【中图分类】TN312.8发光二极管(Light Emitting Diode，LED)背光模组是为液晶显示等器件提供照明光源，并要求有充足的亮度和均匀的照度分布，由于LED 发光效率高、功耗低、寿命长、无污染等优点，已广泛应用于液晶显示器、照明等领域［1－2］。
如今，在市面上的液晶显示器背光模组中，按其光源位置的不同，可分为侧光式和直下式。
直下式的优点是色彩对比度好，做大尺寸显示比较容易，但要使用大量LED 灯管，以55 英寸的液晶电视为例，要使用3 000 颗LED 灯作光源，因此，厚度、重量和耗电量都无法降低。
相反，侧入式则只需400 多颗LED 灯，节能和节约成本，而且液晶显示器能够做得更簿、更时尚。
因此，更能得到消费者的青睐，是市场发展的趋势［3－4］。
侧入式的背光模组的核心部件是导光板，其在LED 背光模组中发挥相当重要的作用。
现在市面上的导光板主要是矩形结构，其原理与光波导相似，利用导光板将由光源从导光板侧面耦合入的光转化为从正面均匀输出的光，其输出光的均匀度和亮度，很大程度上受底面网点的排布规律影响［5－6］。
激光导光板的网点设计
激光导光板的网点设计，是导光板的一次成功的技术运用，比以往的丝印、雕刻更加的灵活、效果好。
不同规格的网点布置更是把导光效果发挥得淋漓尽致，从而实现了led产品的最大成效。
激光网点式导光板是激光打点，所形成的凹点，其原理是立体光栅，立体漫反射，再打点的过程中是实行，无接触、热能加工，并且适合任何形状（包括曲线形和扇形）的导光板，其效果比丝印高百分之以上,对亚克力板是无破坏的任何地方，在超过6mm的时候必须要使用抛光，以便能更好吸收光源。
特性
超薄、超亮、导光均匀。
节能、环保、无暗区。
耐用、不易黄化、安装维修简单快捷等鲜明特点
规格
厚度：3mm、4mm、6mm
尺寸：300*300、600*600、300*900、300*1200。
导光板
导光板（Light Guide）简介和制作流程2010-12-16 08:59导光板的介绍和制作工艺导光板（Light Guide）这个词是从英语翻译过来的，其产生是为了应用于LCD，为了要展现LCD的亮度就必需要有背光模块来显现，在背光模块的发展过程中重要关键的零部件导光板也随着下游产品的需要进而开始有些不同的改变。
导光板的功能和要求导光板顾名思义其最主要的功能在于要将光线导向设计者所需要的方向，而所有的导光板的设计都是要配合下游产品LCD和背光模块的需要，最重要的是要达到辉度和均匀度。
导光板的分类一般而言导光板因形状、制作方式和功能上都有不同的分类法，而且目前尚无统一的分法，经过整理后：1、按照形状分为：平板和楔形板（斜板）平板：导光板从入光处来看为长方形。
楔形板：从入光处来看为一边为厚一边为薄成楔形（三角形）状。
2、按照网点制作方式：印刷式和非印刷式印刷式：导光板完成外形加工后,以印刷方式将网点印在反射面，又分为IR 和UV两种。
非印刷式：将网点在导光板成形时直接成形在反射面。
又分为化学蚀刻（Etching）、精密机械刻画法（V-cut）、光微影法（Stamper）、内部扩散。
3、按照入光方式：侧入光（灯管和LED）和直下式。
侧入光式：将发光体（灯管或LED）放置于导光板之侧部。
直下式：将发光体（灯管或LED）放置于导光板之下方。
4、按照成形制作方式：射出成形和裁切成型。
射出成形：应用射出成形机将光学级PMMA颗粒运用高温、高压射入模具内冷却成形.裁切成形：将光学级PMMA原板经过裁切工序完成成品。
导光板制造过程在了解加工过程前应先了解导光板所须之部材1、所需要之部材和工具a.射出成形：光学级PMMA颗粒、油墨b.裁切：光学级PMMA平板、油墨2、光学级PMMA颗粒、平板：无论是用何种生产方式所制作出来的导光板其最重要也是最原始的材料为光学级PMMA（POLYMETHYL METHACRYLATE）（聚甲基丙烯酸甲也就是俗称的亚克力或有机玻璃，其分类又有PMMA颗粒和PMMA平板PMMA由石油中提炼单体（MMA）再将单体（MMA）经过化学加工后做出光学级PMMA颗粒（已可提供射出成形所始用），再将光学级PMMA颗粒用压铸法（Casting）或压出法（Injection）来制作光学级PMMA平板，目前业界所认同的PMMA制造商如下：（日）三菱丽阳Mitsubishi Rayon、（日）住友化学Sumitomo、（日）旭化成 Asahicasei、（日）库拉雷 Kuraray、（台）奇美化学、（韩）世和 Sehwa、3、油墨：分为UV和IR两种4、平板裁切导光板制作方式为三个部份:第一是压克力板外形加工;第二是网板制作;第三是印刷，其工序流程分别为a. 压克力外形加工=原板裁切〉镜面刨光〉成形加工。
材料表面粗糙度对光学性质的影响研究
材料表面粗糙度对光学性质的影响研究材料的表面粗糙度是指表面的不平整程度。
相对于光滑的表面，粗糙的表面拥有许多微观尺度上的凸起和凹陷，这些结构会对光学性质产生重要影响。
在光学领域中，研究粗糙表面对光的散射、反射、吸收和透射等光学过程的影响，对于理解和应用于诸如涂层技术、光学器件设计和材料表面处理等方面具有重要意义。
首先，粗糙度会导致光的散射。
当光束照射到粗糙表面时，光的入射方向将会发生变化，从而在不同方向上形成散射光。
这种散射光的角度和强度与表面粗糙度有关。
当表面的粗糙度增加时，散射现象会变得更加明显，光束将以更大的角度散射，并且散射的强度也会增加。
这种散射现象往往会导致光的强度减弱，从而影响到光的传输和接收。
其次，粗糙度还会影响光的反射。
当光束照射到粗糙表面时，部分光束会被反射回去。
与光的散射类似，表面的粗糙度增加会导致反射现象更加明显。
反射的强度也会随着粗糙度的增加而增强。
这种反射现象可能会导致光的能量损失，并且在某些情况下，会产生光的干涉、衍射等现象。
此外，粗糙度还会对光的吸收产生影响。
当光束照射到粗糙表面时，一部分光束会被表面吸收，转化为热能。
表面的粗糙度增加会增加吸收现象的可能性，使得更多的光能被转化为热能。
这对于一些光学器件特别是高功率激光器来说，可能会引起热效应和热损耗，从而影响到器件的性能和寿命。
