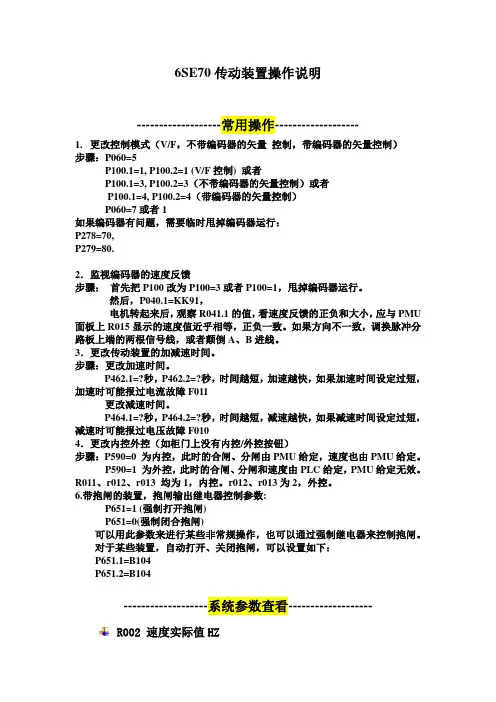

6SE70传动装置操作说明-------------------常用操作-------------------1.更改控制模式（V/F，不带编码器的矢量控制，带编码器的矢量控制）步骤：P060=5P100.1=1, P100.2=1 (V/F控制) 或者P100.1=3, P100.2=3（不带编码器的矢量控制）或者P100.1=4, P100.2=4（带编码器的矢量控制）P060=7或者1如果编码器有问题，需要临时甩掉编码器运行：P278=70,P279=80.2．监视编码器的速度反馈步骤：首先把P100改为P100=3或者P100=1，甩掉编码器运行。

然后，P040.1=KK91，电机转起来后，观察R041.1的值，看速度反馈的正负和大小，应与PMU 面板上R015显示的速度值近乎相等，正负一致。

如果方向不一致，调换脉冲分路板上端的两根信号线，或者颠倒A、B进线。

3．更改传动装置的加减速时间。

步骤：更改加速时间。

P462.1=?秒，P462.2=?秒，时间越短，加速越快，如果加速时间设定过短，加速时可能报过电流故障F011更改减速时间。

P464.1=?秒，P464.2=?秒，时间越短，减速越快，如果减速时间设定过短，减速时可能报过电压故障F0104．更改内控外控（如柜门上没有内控/外控按钮）步骤：P590=0 为内控，此时的合闸、分闸由PMU给定，速度也由PMU给定。

P590=1 为外控，此时的合闸、分闸和速度由PLC给定，PMU给定无效。

R011、r012、r013 均为1，内控。

r012、r013为2，外控。

6.带抱闸的装置，抱闸输出继电器控制参数:P651=1 (强制打开抱闸)P651=0(强制闭合抱闸)可以用此参数来进行某些非常规操作，也可以通过强制继电器来控制抱闸。

对于某些装置，自动打开、关闭抱闸，可以设置如下：P651.1=B104P651.2=B104-------------------系统参数查看-------------------R002 速度实际值HZR003 输出电压VR004 输出电流AR006 DC母线电压VR007 电机转矩%，100%=P354R011 激活的电机数据组R012 激活的BICO数据组R013 激活的功能数据组R014 速度设定值1/MINR015 速度实际值 1/MINP030,加入想观察的开关量，通过R031查看P040,加入想查看的速度信号，通过P041查看R377 电机数据辨识实际测量步骤显示常见故障码及其注释部分常见故障和可能故障如下：◆面板显示o008◆含义：装置处于急停状态，无法合闸动作。
