电子课件-《维修电工实训(中级模块)》-A04-1473 4-2 三端稳压电路装调维修
合集下载
《维修电工实训(初、中级)》课件第1章
3．实训内容与步骤 (1) 区分照明电路中插座的相(火)线和中(零)线。 用电笔的金属笔尖与插座的一个孔接触，手握笔尾的金 属体部分。若这时电笔中的氖管发光了，则金属笔尖所接触 的孔就是相(火)线，另一个孔则为零线。 记录：左侧是___________线，右侧是___________线。 (2) 区分三相电路中插座的相(火)线和中(零)线。 用实训内容与步骤(1)中介绍的方法，测量三相电源插 座中各孔的带电情况，判断相(火)线和中(零)线。 记录：上侧是_______线，下侧是_______线，左侧是 _______线，右侧是_______线。
剥线钳是用来剥削6 mm以下塑料线或橡皮绝缘层等电线 端部的专用工具。剥线钳的结构如图1.9所示，它由钳头和手 柄两部分组成。钳头部分由压线口和切口组成，拥有直径 0.5～3 mm的多个切口，以适应不同规格的线芯。使用时，电 线必须放在大于其线芯直径的切口上剥削，否则会切伤线芯。
第1章 维修电工基本操作技能 图1.8 电工刀
芯线必 须绞紧
(a)
(a)
(a)
(b) (b)
(b)
图1.18 共头接线(一)
第1章 维修电工基本操作技能
(6) 单根导线多处接入导线连接。 ① 使用尖嘴钳，把已剥掉导线中间段绝缘层的导线折 成如图1.19(a)所示。 ② 把线头插入接线孔，拧紧螺钉。如图1.19(b)所示。
第1章 维修电工基本操作技能
第1章 维修电工基本操作技能
(3) 判断实验室电器设备(家用电器等)外壳是否带电。 用电笔的金属笔尖与电器设备(家用电器等)外壳接触， 若氖管闪亮，而且和接触火线时的亮度差不多，说明外壳带 电，有危险；若氖管不亮，说明外壳没有电，是安全的。 记录：氖管发光情况______________________。
剥线钳是用来剥削6 mm以下塑料线或橡皮绝缘层等电线 端部的专用工具。剥线钳的结构如图1.9所示，它由钳头和手 柄两部分组成。钳头部分由压线口和切口组成，拥有直径 0.5～3 mm的多个切口，以适应不同规格的线芯。使用时，电 线必须放在大于其线芯直径的切口上剥削，否则会切伤线芯。
第1章 维修电工基本操作技能 图1.8 电工刀
芯线必 须绞紧
(a)
(a)
(a)
(b) (b)
(b)
图1.18 共头接线(一)
第1章 维修电工基本操作技能
(6) 单根导线多处接入导线连接。 ① 使用尖嘴钳，把已剥掉导线中间段绝缘层的导线折 成如图1.19(a)所示。 ② 把线头插入接线孔，拧紧螺钉。如图1.19(b)所示。
第1章 维修电工基本操作技能
第1章 维修电工基本操作技能
(3) 判断实验室电器设备(家用电器等)外壳是否带电。 用电笔的金属笔尖与电器设备(家用电器等)外壳接触， 若氖管闪亮，而且和接触火线时的亮度差不多，说明外壳带 电，有危险；若氖管不亮，说明外壳没有电，是安全的。 记录：氖管发光情况______________________。
电子课件-《维修电工实训(高级模块)》-A04-1474 模块五 电子线路装调与检修
2. 阅读消声电路，然后回答问题
模块五 电子线路的装调与检修
（1）IC1A和IC1B是什么放大电路？电压放大倍数为多少？ （2）IC1C和IC1D是什么放大电路？电压放大倍数为多少？ （3）由IC2A和IC2B组成的二阶低通滤波器的名称是什么？ 其通带电压放大倍数为多少？ （4）写出IC3A集成运算放大器输出电压与两个输入电压 之间的关系式。 （5）写出IC3B集成运算放大器输出电压与三个输入电压 之间的关系式。
模块五 电子线路的装调与检修
2. 组合逻辑电路的设计
（1）确定输入、输出变量，定义变量逻辑状态的含义。 （2）将实际逻辑问题抽象成真值表。 （3）根据真值表写逻辑表达式，并化简成最简与或表 达式。 （4）根据表达式画逻辑图。
模块五 电子线路的装调与检修
3. 组合逻辑电路中的竞争冒险
（1）竞争冒险现象及其产生的原因 信号通过导线和门电路时，都存在一定的时间延时，信 号发生变化时也有一定的上升和下降时间。因此，同一个门 的一组输入信号，通过不同数目的门，经过不同长度导线的 传输，到达门输入端的时间有先有后，这种现象称为竞争。 逻辑门因输入端的竞争而导致输出产生不应有尖峰干扰 脉冲（又称为过度干扰脉冲）的现象，成为冒险。
F A ⊙ B 或 F AB AB
模块五 电子线路的装调与检修
二、集成门电路
1. TTL集成逻辑门电路
（1）TTL与非门电路
TTL与非门电路和逻辑符号
模块五 电子线路的装调与检修
TTL与非门电路的状态真值表
A
B
C
F
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
模块五 电子线路的装调与检修
（1）IC1A和IC1B是什么放大电路？电压放大倍数为多少？ （2）IC1C和IC1D是什么放大电路？电压放大倍数为多少？ （3）由IC2A和IC2B组成的二阶低通滤波器的名称是什么？ 其通带电压放大倍数为多少？ （4）写出IC3A集成运算放大器输出电压与两个输入电压 之间的关系式。 （5）写出IC3B集成运算放大器输出电压与三个输入电压 之间的关系式。
模块五 电子线路的装调与检修
2. 组合逻辑电路的设计
（1）确定输入、输出变量，定义变量逻辑状态的含义。 （2）将实际逻辑问题抽象成真值表。 （3）根据真值表写逻辑表达式，并化简成最简与或表 达式。 （4）根据表达式画逻辑图。
模块五 电子线路的装调与检修
3. 组合逻辑电路中的竞争冒险
（1）竞争冒险现象及其产生的原因 信号通过导线和门电路时，都存在一定的时间延时，信 号发生变化时也有一定的上升和下降时间。因此，同一个门 的一组输入信号，通过不同数目的门，经过不同长度导线的 传输，到达门输入端的时间有先有后，这种现象称为竞争。 逻辑门因输入端的竞争而导致输出产生不应有尖峰干扰 脉冲（又称为过度干扰脉冲）的现象，成为冒险。
F A ⊙ B 或 F AB AB
模块五 电子线路的装调与检修
二、集成门电路
1. TTL集成逻辑门电路
（1）TTL与非门电路
TTL与非门电路和逻辑符号
模块五 电子线路的装调与检修
TTL与非门电路的状态真值表
A
B
C
F
0
0
0
1
0
0
1
1
0
1
0
1
0
1
1
电子课件-《维修电工实训(中级模块)》-A04-1473 3-3 电动机正反转PLC控制设计和装调
模块三 自动控制电路装调维修
课题3 电动机正反转PLC控制设计和装调
一、工艺要求与分析
某生产线的末端有一台三级皮带运输机，分别由M1、 M2、M3三台电动机，启动时要求按10s的时间间隔，顺 序启动M1、M2、M3，停止时按15s的时间间隔，顺序停 止M3、M2、M1。皮带运输机的启动和停止分别由起动 按钮和停止按钮来控制。
模块三 自动控制电路装调维修
具体要求：
1．工作方式设置：手动和自动循环 2．有必要的电气保护和互锁。
M3 M2 M1
模块三 自动控制电路装调维修
二、I/O地址分配
元件名称 输入接口名称
说明
元件名称 输出接口名称 说明
QS SB1 SB2 SB3 SB4 SB5 SB6 SB7 SB10
X0
手动/自动转换 KM1
X1
自动循环启动 KM2
X2
自动循环停止 KM3
X3
M1手动启动
X4
M2手动启动
X5
M3手动启动
X6
M1手动停止
X7
M2手动停止
X10
M3手动停止
Y1
M1皮带启动
Y2
M2皮带启动
Y3
M3皮带启动
模块三 自动控制电路装调维修
三、PLC接线图
模块三 自动控制电路装调维修
四、PLC梯形图
模块三 自动控制电路装调维修
五、PLC控制程序指令语句表
课题3 电动机正反转PLC控制设计和装调
一、工艺要求与分析
某生产线的末端有一台三级皮带运输机，分别由M1、 M2、M3三台电动机，启动时要求按10s的时间间隔，顺 序启动M1、M2、M3，停止时按15s的时间间隔，顺序停 止M3、M2、M1。皮带运输机的启动和停止分别由起动 按钮和停止按钮来控制。
模块三 自动控制电路装调维修
具体要求：
1．工作方式设置：手动和自动循环 2．有必要的电气保护和互锁。
M3 M2 M1
模块三 自动控制电路装调维修
二、I/O地址分配
元件名称 输入接口名称
说明
元件名称 输出接口名称 说明
QS SB1 SB2 SB3 SB4 SB5 SB6 SB7 SB10
X0
手动/自动转换 KM1
X1
自动循环启动 KM2
X2
自动循环停止 KM3
X3
M1手动启动
X4
M2手动启动
X5
M3手动启动
X6
M1手动停止
X7
M2手动停止
X10
M3手动停止
Y1
M1皮带启动
Y2
M2皮带启动
Y3
M3皮带启动
模块三 自动控制电路装调维修
三、PLC接线图
模块三 自动控制电路装调维修
四、PLC梯形图
模块三 自动控制电路装调维修
五、PLC控制程序指令语句表
电子课件-《维修电工实训(中级模块)》-A04-1473 4-3 RC阻容放大电路装调维修
U o IC RL Ib RL
式中，
RL RC // RL
模块四 基本电子电路装调维修
Rs Ui
Us
IB
RB
rbe
IC
βIB
RC
Uo
RL
基本放大电路的微变等效电路
故放大电路的电压放大倍数
Au
Uo Ui
RL rbe
上式中的负号表示输出电压 Uo 与输入电压 U i
的相位相反。
模块四 基本电子电路装调维修
课后练习
1．在微变等效电路中，直流电源与耦合电容可以看做什么？ 2．固定偏置放大电路的静态电流大小与三极管的β值有无关 系？ 3．在多级放大电路中，总放大倍数与每个单级放大倍数的 关系是什么？ 4．基本放大电路中各元件的作用是什么？ 5．基本放大电路中出现截止失真应如何调整。 6．基本放大电路中出现饱和失真应如何调整。
50μA 40μA 30μA
20μA
1
Q1
10μA
IB=0
0
3
6
9
12 UCC
UCE（V）
用图解法确定放大电路静态工作点
用图解法求静态值的一般步骤：给出三极管的输出 特性曲线组→作出直流负载线→由直流通路求出偏流 IB→得出的静态工作点→找出静态值。
模块四 基本电子电路装调维修
2．放大电路的动态分析
所谓放大电路的微变等效电路，就是把非线性元件三极管 所组成的放大电路等效为一个线性电路，也就是把三极管线性 化，等效为一个线性元件。这样，就可像处理线性电路那样来 处理三极管放大电路。线性化的条件就是三极管在小信号（微 变量）情况下工作。这才能在静态工作点附近的小范围内用直 线段近似地代替三极管的特性曲线。
（2）放大电路的微变等效电路 由三极管的微变等效电路和基本放大电路的交流通路可
式中，
RL RC // RL
模块四 基本电子电路装调维修
Rs Ui
Us
IB
RB
rbe
IC
βIB
RC
Uo
RL
基本放大电路的微变等效电路
故放大电路的电压放大倍数
Au
Uo Ui
RL rbe
上式中的负号表示输出电压 Uo 与输入电压 U i
的相位相反。
模块四 基本电子电路装调维修
课后练习
1．在微变等效电路中，直流电源与耦合电容可以看做什么？ 2．固定偏置放大电路的静态电流大小与三极管的β值有无关 系？ 3．在多级放大电路中，总放大倍数与每个单级放大倍数的 关系是什么？ 4．基本放大电路中各元件的作用是什么？ 5．基本放大电路中出现截止失真应如何调整。 6．基本放大电路中出现饱和失真应如何调整。
50μA 40μA 30μA
20μA
1
Q1
10μA
IB=0
0
3
6
9
12 UCC
UCE（V）
用图解法确定放大电路静态工作点
用图解法求静态值的一般步骤：给出三极管的输出 特性曲线组→作出直流负载线→由直流通路求出偏流 IB→得出的静态工作点→找出静态值。
模块四 基本电子电路装调维修
2．放大电路的动态分析
所谓放大电路的微变等效电路，就是把非线性元件三极管 所组成的放大电路等效为一个线性电路，也就是把三极管线性 化，等效为一个线性元件。这样，就可像处理线性电路那样来 处理三极管放大电路。线性化的条件就是三极管在小信号（微 变量）情况下工作。这才能在静态工作点附近的小范围内用直 线段近似地代替三极管的特性曲线。
（2）放大电路的微变等效电路 由三极管的微变等效电路和基本放大电路的交流通路可
维修电工技能实训完整版ppt课件全套电子教案整套教学教程(最新)
上一页 下一页 返回
任务一 电工安全常识
(5)设法使触电者与大地隔离 若触电者紧握电源线，救护者身边又无合适的工具，则可以用 干燥的木板塞至触电者身体下方，使其与大地隔离，然后再设法将 电源线断开。在救护过程中，救护者应尽可能站在于燥的木板上进 行操作。 3．使触电者脱离高压电源的方法 (1)当发现有人在高压带电设备上触电时，救护人员应戴上绝 缘手套，穿上绝缘靴，拉开电源开关，或用相应电压等级的绝缘工 具拉开高压跌落保险，以切断电源。在操作过程中，救护人员必须 保持自身与周围带电体的安全距离。
上一页 下一页 返回
任务一 电工安全常识
(2)当有人在架空线路上触电时，救护人员应尽快用电话通知 当地电力部门迅速停电，以利抢救。若不能迅速与变电站联系，可 采用应急措施，即抛掷足够截面、适当长度的金属软导线，使电源 线短路，迫使保护装置动作，断开电源开关。抛掷导线前，应先将 导线一端牢牢固定在铁塔或接地引线上，另一端系上重物。抛掷时， 应防止电弧伤人或断线危及他人安全。抛掷点应距离触电现场尽可 能远一点。 (3)若触电者触及落在地面的高压导线，当尚未确认断落导线 无电时，在未采取安全措施前，救护人员不得接近断线点8～10m的 范围内，以防跨步电压伤人。此时，救护人必须戴好绝缘手套，穿 好绝缘靴后，用与触电电压相符的绝缘杆挑开电线。
上一页 下一页 返回
任务一 电工安全常识
(17)动力配电盘、配电箱(柜)、开关及变压器等各电气设备附 近，不准堆放各种易燃、易爆、潮湿或其他影响操作的物品。 (18)电气设备发生火灾时，要立即设法切断电源，并使用121l 灭火器或CO2灭火器灭火，严禁使用水性泡沫灭火器灭火。 (19)使用各类电动工具时，人要站在绝缘垫上，并戴绝缘手套 操作。供电线路装漏电保护器或安全隔离变压器。 (20)使用喷灯时，油量不得超过容器容积的3／4，打气要适当， 不得使用漏油或漏气的喷灯，不得在易燃易爆品附近点燃喷灯。
任务一 电工安全常识
(5)设法使触电者与大地隔离 若触电者紧握电源线，救护者身边又无合适的工具，则可以用 干燥的木板塞至触电者身体下方，使其与大地隔离，然后再设法将 电源线断开。在救护过程中，救护者应尽可能站在于燥的木板上进 行操作。 3．使触电者脱离高压电源的方法 (1)当发现有人在高压带电设备上触电时，救护人员应戴上绝 缘手套，穿上绝缘靴，拉开电源开关，或用相应电压等级的绝缘工 具拉开高压跌落保险，以切断电源。在操作过程中，救护人员必须 保持自身与周围带电体的安全距离。
上一页 下一页 返回
任务一 电工安全常识
(2)当有人在架空线路上触电时，救护人员应尽快用电话通知 当地电力部门迅速停电，以利抢救。若不能迅速与变电站联系，可 采用应急措施，即抛掷足够截面、适当长度的金属软导线，使电源 线短路，迫使保护装置动作，断开电源开关。抛掷导线前，应先将 导线一端牢牢固定在铁塔或接地引线上，另一端系上重物。抛掷时， 应防止电弧伤人或断线危及他人安全。抛掷点应距离触电现场尽可 能远一点。 (3)若触电者触及落在地面的高压导线，当尚未确认断落导线 无电时，在未采取安全措施前，救护人员不得接近断线点8～10m的 范围内，以防跨步电压伤人。此时，救护人必须戴好绝缘手套，穿 好绝缘靴后，用与触电电压相符的绝缘杆挑开电线。
上一页 下一页 返回
任务一 电工安全常识
(17)动力配电盘、配电箱(柜)、开关及变压器等各电气设备附 近，不准堆放各种易燃、易爆、潮湿或其他影响操作的物品。 (18)电气设备发生火灾时，要立即设法切断电源，并使用121l 灭火器或CO2灭火器灭火，严禁使用水性泡沫灭火器灭火。 (19)使用各类电动工具时，人要站在绝缘垫上，并戴绝缘手套 操作。供电线路装漏电保护器或安全隔离变压器。 (20)使用喷灯时，油量不得超过容器容积的3／4，打气要适当， 不得使用漏油或漏气的喷灯，不得在易燃易爆品附近点燃喷灯。
电子课件-《维修电工实训(高级模块)》-A04-1474 模块二 可编程控制系统设计、装调与检修
模块二 可编程控制系统的设计、装调 与检修
一、可编程控制器知识
1. PLC的定义
PLC是一种数字运算的电子系统，专为工业环境下应用而 设计。它采用可编制程序的存储器，用来在其内部存储执行 逻辑运算、顺序控制、定时、计数和算术运算等操作的指令， 并通过数字式或模拟式的输入和输出，控制各种类型的生产 机械或生产过程。可编程控制器及其有关的外围设备，都应 按照易于与工业控制系统形成一个整体、易于扩展其功能的 原则而设计。
（7）梯形图程序应遵循“上重下轻、左重右轻”的原 则，这样的梯形图程序美观整洁，符合结构化程序设计的 要求。
模块二 可编程控制系统的设计、装调 与检修
2. 编辑PLC梯形图程序时应掌握的编程技巧
（1）串联触点较多的程序编在上方，如图所示。
编程技巧（1）梯形图程序说明 a）程序设计安排不当 b）程序设计安排得当
32位加/减计数器程序
模块二 可编程控制系统的设计、装调 与检修
32位加/减计数器时序图
模块二 可编程控制系统的设计、装调 与检修
3. 上升和下降沿取指令LDP和LDF
LDP、LDF指令程序和时序图
模块二 可编程控制系统的设计、装调 与检修
4. 步进指令
（1）STL指令
STL指令的使用
模块二 可编程控制系统的设计、装调 与检修
模块二 可编程控制系统的设计、装调 与检修

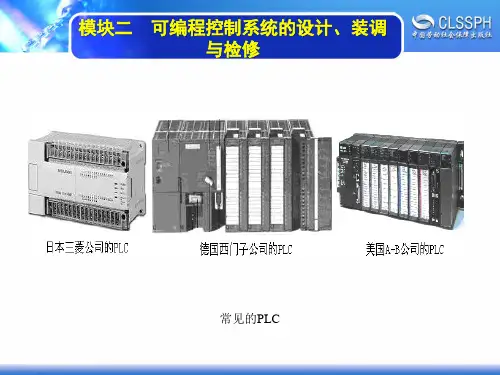

常见的PLC
模块二 可编程控制系统的设计、装调 与检修
课题1 可编程控制器的应用 课题2 可编程控制器程序的设计方法 课题3 可编程控制系统的设计及装调 课题4 交流电动机的PLC控制设计 课题5 机床电气的可编程控制设计、安装与调试 课题6 可编程序控制系统的故障检修
电子课件-《维修电工实训(中级模块)》-A04-1473 模块一
模块一 继电控制电路装调
2．接触器的选用
（1）选择接触器的类型 （2）选择接触器主触头的额定电压 （3）选择接触器主触头的额定电流 （4）选择接触器吸引线圈的额定电压 （5）选择接触器触头的数量和种类
模块一 继电控制电路装调
五、中间继电器
1．中间继电器的的型号及含义
J Z □ ―□ □
继电器 中间
按下SB3
控制电路失电
KM1、KM2主触头分断
M2启动连续运转 M1、M2同时停转
模块一 继电控制电路装调
二、控制电路实现顺序控制电路
(a) 顺序启 动同时停止 顺序控制
模块一 继电控制电路装调
电路工作原理如下：先合上电源开关QF。 M1、M2按顺序启动：
按下SB1
KM1线圈得电
KM1主触头闭合 KM1自锁触头闭合
1．行程开关的的型号及含义
模块一 继电控制电路装调
2．行程开关的选用
行程开关的主要参数有型式、工作行程、额定电压及触头的 电流容量。主要根据动作要求、安装位置及触头数量来选择。 具体原则如下：
（1）根据安装环境选择防护形式，是开启式还是防护式。 （2）根据控制回路的电压和电流选择行程开关的型号。 （3）根据机械与行程开关的传力与位移关系选择合适的头 部结构形式。
（4）欠压脱扣器的额定电压应等于线路的额定电压。 （5）断路器的极限通断能力应不小于电路的最大短 路电流。
模块一 继电控制电路装调
三、热继电器
热继电器是利用流过热继电器的电流所产生的热效应 而反时限动作的自动保护电器。
1．热继电器的型号及含义
热继电器 设计序号
JR □―□ / □ □
D：表示断相 极数 额定电流
一、主电路实现顺序控制电路
电子课件-《维修电工实训(初级模块)》-A04-1459 模块三
模块三 基本电子电路装调维修
一、电阻器、电容器、电感器的识别
1．电阻器
（1）电阻器的型号
电阻器实物图
模块三 基本电子电路装调维修
（2）电阻器的主要参数 1）额定功率
1/8W
1/4W
1/2W
1W
2W
3W
电阻器额定功率符号
模块三 基本电子电路装调维修
2）标称阻值 3）最高工作电压
四环电阻
五环电阻
模块三 基本电子电路装调维修
Ud＝0.45U2 流过负载电阻Rd的直流电流平均值Id为：
Id＝Ud/Rd＝0.45U2/Rd （4）整流二极管的电流和最高反向电压的计算
IdT＝Id＝0.45U2/Rd URM＝U2
模块三 基本电子电路装调维修
2．单相全波整流电路
（1）电路的组成
V1
id
Ta
u1
o u2
u2
b
V2
Rd ud
单向全波整流电路
3）二极管的主要参数 不同类型的二极管有不同的特性参数 ①最大整流电流IR ②最高反向工作电压URM ③最大反向电流IR
模块三 基本电子电路装调维修
（3）特殊二极管简介 1）稳压二极管
a)
b)
c)
稳压二极管的实物外形与图形符号
a）金属壳封装稳压二极管 b）塑料封装稳压二极管 c）图形符号
模块三 基本电子电路装调维修
二极管结构图 a）二极管点接触型 b）二极管面结合型 c）二极管平面型
模块三 基本电子电路装调维修
2）晶体二极管的伏安特性
I（mA） 30
锗 B
硅 B
UBR
-20
-10
D
D
E E
电子课件-《维修电工实训(高级模块)》-A04-1474 模块四 交流传动系统装调与检修
2. 变转差率调速
变转差率调速一般仅适用于绕线型异步电动机，具体实 现调速的方法很多。例如：转子串电阻的串级调速、调压调 速等。随着s的增大，电动机的机械特性变软，效率降低。
模块四 交流传动系统的装调与检修
3. 变频调速
（1）U/f 控制
U1
恒转矩调速
U1N
ФmN
U1
恒功率调速 Фm
0
f1N
f1
异步电动机变频调速控制特性
模块四 交流传动系统的装调与检修
课题一 继电—接触器控制电路的测绘与装调
2.操作面板 要使用变频器，首先要熟悉它的面板显示和键盘操作 单元（或称控制单元），并能按照使用现场的要求合理设 置参数。FR-E700系列变频器的参数设置，通常利用固定 在其上的操作面板实现（变频器的操作面板不能从变频器 上拆下），也可以使用连接到变频器PU接口的参数单元 （FR-PU07）实现。使用操作面板可以进行运行方式、频 率的设定，运行指令监视，参数设定、错误表示等。
模块四 交流传动系统的装调与检修
2. 操作面板
（1）操作面板的名称和功能
变频器操作面板及各部分名称
模块四 交流传动系统的装调与检修
旋钮、按键功能
旋钮和按键
功能
M旋钮（三菱变频器旋钮）
Байду номын сангаас
用于变更频率设定、参数的设定值 按该旋钮可显示以下内容 ·监视模式时的设定频率 ·校正时的当前设定值 ·报警历史模式时的顺序
参数设定模式显示 参数设定模式时亮灯
监视器显示
监视模式时亮灯
模块四 交流传动系统的装调与检修
（2）操作面板的使用 1）运行模式的切换
2）按MODE键改变工作模式
模块四 交流传动系统的装调与检修
变转差率调速一般仅适用于绕线型异步电动机，具体实 现调速的方法很多。例如：转子串电阻的串级调速、调压调 速等。随着s的增大，电动机的机械特性变软，效率降低。
模块四 交流传动系统的装调与检修
3. 变频调速
（1）U/f 控制
U1
恒转矩调速
U1N
ФmN
U1
恒功率调速 Фm
0
f1N
f1
异步电动机变频调速控制特性
模块四 交流传动系统的装调与检修
课题一 继电—接触器控制电路的测绘与装调
2.操作面板 要使用变频器，首先要熟悉它的面板显示和键盘操作 单元（或称控制单元），并能按照使用现场的要求合理设 置参数。FR-E700系列变频器的参数设置，通常利用固定 在其上的操作面板实现（变频器的操作面板不能从变频器 上拆下），也可以使用连接到变频器PU接口的参数单元 （FR-PU07）实现。使用操作面板可以进行运行方式、频 率的设定，运行指令监视，参数设定、错误表示等。
模块四 交流传动系统的装调与检修
2. 操作面板
（1）操作面板的名称和功能
变频器操作面板及各部分名称
模块四 交流传动系统的装调与检修
旋钮、按键功能
旋钮和按键
功能
M旋钮（三菱变频器旋钮）
Байду номын сангаас
用于变更频率设定、参数的设定值 按该旋钮可显示以下内容 ·监视模式时的设定频率 ·校正时的当前设定值 ·报警历史模式时的顺序
参数设定模式显示 参数设定模式时亮灯
监视器显示
监视模式时亮灯
模块四 交流传动系统的装调与检修
（2）操作面板的使用 1）运行模式的切换
2）按MODE键改变工作模式
模块四 交流传动系统的装调与检修
电子课件-《维修电工实训(中级模块)》-A04-1473 3-1 可编程控制器基本知识
2）编辑操作 ①采用梯形图方式时的编辑操作 ②采用指令表方式的编程操作
模块三 自动控制电路装调维修
3）梯形图的转换及保存操作
PLC读取与写入设置
模块三 自动控制电路装调维修
（3）程序的读取 1）计算机的RS232C端口及PLC之间必须用指定的缆线 及转换器连接。 2）PLC必须在STOP模式下，才能执行程序传送。 3）执行完[PLC写入]后，PLC中的程序将被丢失，原程 序将被读入的程序所替代。 4）在[PLC读取]时，程序必须在RAM 或EE—PROM内 存保护关断的情况下读取
2．输出继电器（Y）
输出继电器是PLC向外部负载发送信号的窗口。PLC的输 出端子向外部输出信号，通过输出电路硬件驱动外部负载。
模块三 自动控制电路装调维修
3．辅助继电器（M）
辅助继电器也称中间继电器，它没有向外的任何联系， 只供内部编程使用。
辅助继电器用法举例
模块三 自动控制电路装调维修
4．定时器（T）
三菱FX2N—64MR型PLC基本单元，X为输入端子，Y为输 出端子。输出部分有COM1、COM2…COM6，共6个公共点， 构成6组输出，各组公共端间相互隔离。
三菱FX2N—64MR型PLC基本单元端子排列
模块三 自动控制电路装调维修
三菱FX2NPLC输入信号接线方式 三菱FX2N PLC输出信号接线方式
梯形图符号
模块三 自动控制电路装调维修
➢ 编程用到的逻辑梯形图都在常用工具栏里，了解一下常用 的梯形图操作。
1.软元件查找 2.指令查找 3.字符串查找 4.PLC写入 5.PLC读取 6.软元件登录监视 7. 软元件成批监视 8.软元件测试9参数检查
➢ 程序操作快捷按钮。
1.梯形图/语句表切换 2.读出模式 3.写入模式 4.监视模式 5.监视 6.监视开始 7.监视结束 8.注释编辑 9.声明编辑 10.注释项编辑 11.梯形图登录监视
模块三 自动控制电路装调维修
3）梯形图的转换及保存操作
PLC读取与写入设置
模块三 自动控制电路装调维修
（3）程序的读取 1）计算机的RS232C端口及PLC之间必须用指定的缆线 及转换器连接。 2）PLC必须在STOP模式下，才能执行程序传送。 3）执行完[PLC写入]后，PLC中的程序将被丢失，原程 序将被读入的程序所替代。 4）在[PLC读取]时，程序必须在RAM 或EE—PROM内 存保护关断的情况下读取
2．输出继电器（Y）
输出继电器是PLC向外部负载发送信号的窗口。PLC的输 出端子向外部输出信号，通过输出电路硬件驱动外部负载。
模块三 自动控制电路装调维修
3．辅助继电器（M）
辅助继电器也称中间继电器，它没有向外的任何联系， 只供内部编程使用。
辅助继电器用法举例
模块三 自动控制电路装调维修
4．定时器（T）
三菱FX2N—64MR型PLC基本单元，X为输入端子，Y为输 出端子。输出部分有COM1、COM2…COM6，共6个公共点， 构成6组输出，各组公共端间相互隔离。
三菱FX2N—64MR型PLC基本单元端子排列
模块三 自动控制电路装调维修
三菱FX2NPLC输入信号接线方式 三菱FX2N PLC输出信号接线方式
梯形图符号
模块三 自动控制电路装调维修
➢ 编程用到的逻辑梯形图都在常用工具栏里，了解一下常用 的梯形图操作。
1.软元件查找 2.指令查找 3.字符串查找 4.PLC写入 5.PLC读取 6.软元件登录监视 7. 软元件成批监视 8.软元件测试9参数检查
➢ 程序操作快捷按钮。
1.梯形图/语句表切换 2.读出模式 3.写入模式 4.监视模式 5.监视 6.监视开始 7.监视结束 8.注释编辑 9.声明编辑 10.注释项编辑 11.梯形图登录监视
《维修电工中级》课件
断电操作
在进行维修工作时，必须先断 开电源，确保安全后再进行操
作。
使用合适的工具
选用合适的工具进行维修操作 ，避免使用不合适的工具导致
意外事故。
遵循安全操作流程
在进行维修操作时，应遵循安 全操作流程，避免因操作不当
导致意外事故。
维修电工的防护措施
穿戴防护用品
在进行维修工作时，应穿戴防护用品，如绝 缘手套、护目镜等，以保障自身安全。
《维修电工中级》ppt课件
目录
• 维修电工概述 • 电路基础与电子元件 • 电动机与变压器检修 • 电气设备维护与检修 • 安全操作规程与防护措施 • 实际操作与案例分析
01
维修电工概述
维修电工的定义与职责
维修电工的定义
指从事机械设备和电气系统线路及器件的安装、调试与维护、修理的人员。
维修电工的职责
总结词：掌握常见电子 元件的识别与检测方法
02
电阻器、电容器、电感 器、二极管、晶体管等 电子元件的识别与检测
03
电子元件的参数与规格 ，如电阻值、电容值、 电感值、额定电压、额 定电流等
பைடு நூலகம்04
电子元件的更换与代换 原则
电路图的识读与分析
总结词：能够识读和分析 电路图
电路图的符号与标注，如 元件符号、导线标注、电 源标注等
保护装置是电气控制系统中的重要元件，用于保护电动机等负载免受过 载、短路等故障的损害。维护和检修保护装置时，需要检查其设定值、 动作特性等，确保其正常工作。
05
安全操作规程与防护措施
维修电工的安全操作规程
01
02
03
04
遵守工作纪律
在维修工作中，严格遵守工作 纪律，确保工作场所整洁有序
维修电工与实训——中级篇教学课件ppt作者周德仁项目四项目四任务二..
任务二晶闸管可控整流电路教师：课型：课时：授课班级：授课时间：教学重点：1、电阻性负载单相半波可控整流电路工作原理。
2、单相半控桥式整流电路工作原理。
教学难点：1、单相半波可控整流电路的安装调试。
2、示波器的使用。
教学内容：在生产实践中，往往需要直流电源的输出电压可调，用晶闸管组成的可控整流电路，能把交流电变换成大小连续可调的直流电。
晶闸管可控整流电路分单相可控整流电路和三相可控整流电路。
知识链接1晶闸管单相可控整流电路一般容量在4kW以下的整流装置多采用单相可控整流。
单相可控整流主要有单相半波可控整流和单相桥式半控整流电路等。
1、电阻性负载单相半波可控整流电路电阻性负载是指基本上属于电阻性质的负载，如电阻加热、电解、电镀等。
这种负载的特点是：加在负载上的电压和流过负载的电流相位相同，且大小成正比。
（1）电路组成二极管整流电路属于不可控整流电路，如果把二极管换成晶闸管，就可以构成可控整流电路。
图4-4（a）为电阻性负载单相半波可控整流电路，它由整流变压器T、晶闸管V和负载电阻R组成。
变压器T用来把电网电压变换成整流所需的电压值，它的一次和二次电压的瞬时值分别用u1和u2表示，有效值分别用U1和U2表示，其中，U2的大小取决于所需要的直流输出电压的平均值UL （2）工作原理由晶闸管的导通条件可知，若门极不加触发电压，无论电源电压u 2的正半周还是负半周，晶闸管均不会导通，因此，如图4-4（b）所示，在t 1时刻（ωt=α）之前，虽然此时施加到晶闸管的阳极电压为正，但由于没有门极触发电压，晶闸管处于正向阻断状态，此时输出电流i L =0,负载上的电压（输出电压）u L 为0，电源电压全部降在晶闸管上，即u v =u 2（u v 为晶闸管的阳极电压）。
在t 1时刻，触发脉冲u G 加到晶闸管的门极，晶闸管被触发导通，电流经晶闸管V 流过负载，如果忽略管压降（1V），则输出电压（负载电压）的瞬时值u L 等于交流电源电压的瞬时值u 2。
维修电工实训课件ppt
《电力设施保护条例》
规定了电力设施的保护范围和保护措施，是维修 电工必须遵守的重要法规之一。
感谢您的观看
THANKS
读数技巧。
接地电阻测试仪、相序表等特 殊电工仪表的使用场景及操作
步骤。
电工工具及仪表的保养与维护 方法，提高使用安全性和寿命
。
02
维修电工实操技能
照明电路安装与检修
总结词
掌握照明电路的基本原理，熟悉照明 电路的安装和检修方法。
详细描述
了解照明电路的基本构成和工作原理 ，掌握照明电路的安装步骤和注意事 项，学习如何使用万用表等工具进行 检修，提高解决实际问题的能力。
03
维修电工安全操作规范
维修电工安全操作规程
01
02
03
04
遵守工作纪律
在维修工作中，应严格遵守操 作规程，不得擅自更改设备或
电路。
断电操作
在进行维修前，必须先断开电 源，并使用验电笔进行验电，
确保电源已断开。
穿戴防护用品
在进行维修时，应穿戴好防护 用品，如绝缘手套、绝缘鞋等
，以防止触电事故发生。
及时就医
对于严重触电患者，应尽快送往医院 接受治疗。
电气火灾的预防与应急处理
检查电路
定期检查电路及电气设备，确保其正常运行 ，防止因电路故障引发火灾。
使用阻燃材料
在装修过程中，应使用阻燃材料，以降低火 灾发生的可能性。
安装火灾报警器
在易发生火灾的场所安装火灾报警器，以便 及时发现火情并采取措施。
应急处理
点。
03
接地故障
接地故障是指电路中的某点接地不良或未接地，导致设备不能正常工作
。排除方法包括检查电路中各点的接地情况，确保接地良好。
电子课件-《维修电工实训(中级模块)》-A04-1473 模块二
SB3
接触器 KM2失电
复位
时间继电 器KT失电
复位
M2失电停 转，摇臂停
止上升
接触器 KM5得电
吸合
M3反向运 转，使摇
臂夹紧
接触器KM5 失电复位
电磁阀YA 失电复位
模块二 机床电气控制电路维修
（3）立柱、主轴箱的松开和夹紧 立柱、主轴箱的松开与夹紧是同时进行控制的，这时电 磁阀YA处于失电状态。 当需要放松或夹紧时：
电磁吸盘的外壳和盖板是钢制箱体，当工件放在工作台 上，在工作台上产生磁力，将工件牢牢吸住。
模块二 机床电气控制电路维修
M7130型平面磨床电磁吸盘结构示意图 1-工件 2-非磁性材料 3-工作台 4-芯体 5-线圈 6-盖板
模块二 机床电气控制电路维修
电磁吸盘的控制电路包括整流装置、控制装置和保护装置 3个部分。
1—底座 2—内立柱 3、4—外立柱 5—摇臂 6—主轴箱 7—主轴 8—工作台
Z3040摇臂钻床外形图
模块二 机床电气控制电路维修
模块二 机床电气控制电路维修
2．Z3040摇臂钻床型号意义
模块二 机床电气控制电路维修
二、Z3040摇臂钻床的主要运动形式及控制要求
模块二 机床电气控制电路维修
1．M7130平面磨床主要结构
M7130型平面磨床外形图
模块二 机床电气控制电路维修
2．M7130平面磨床型号意义
模块二 机床电气控制电路维修
二、M7130平面磨床的主要运动形式及控制要求
模块二 机床电气控制电路维修
三、M7130平面磨床电气控制电路分析
M7130平面磨床电气控制原理图
模块二 机床电气控制电路维修
三、Z3040摇臂钻床电气控制电路分析
接触器 KM2失电
复位
时间继电 器KT失电
复位
M2失电停 转，摇臂停
止上升
接触器 KM5得电
吸合
M3反向运 转，使摇
臂夹紧
接触器KM5 失电复位
电磁阀YA 失电复位
模块二 机床电气控制电路维修
（3）立柱、主轴箱的松开和夹紧 立柱、主轴箱的松开与夹紧是同时进行控制的，这时电 磁阀YA处于失电状态。 当需要放松或夹紧时：
电磁吸盘的外壳和盖板是钢制箱体，当工件放在工作台 上，在工作台上产生磁力，将工件牢牢吸住。
模块二 机床电气控制电路维修
M7130型平面磨床电磁吸盘结构示意图 1-工件 2-非磁性材料 3-工作台 4-芯体 5-线圈 6-盖板
模块二 机床电气控制电路维修
电磁吸盘的控制电路包括整流装置、控制装置和保护装置 3个部分。
1—底座 2—内立柱 3、4—外立柱 5—摇臂 6—主轴箱 7—主轴 8—工作台
Z3040摇臂钻床外形图
模块二 机床电气控制电路维修
模块二 机床电气控制电路维修
2．Z3040摇臂钻床型号意义
模块二 机床电气控制电路维修
二、Z3040摇臂钻床的主要运动形式及控制要求
模块二 机床电气控制电路维修
1．M7130平面磨床主要结构
M7130型平面磨床外形图
模块二 机床电气控制电路维修
2．M7130平面磨床型号意义
模块二 机床电气控制电路维修
二、M7130平面磨床的主要运动形式及控制要求
模块二 机床电气控制电路维修
三、M7130平面磨床电气控制电路分析
M7130平面磨床电气控制原理图
模块二 机床电气控制电路维修
三、Z3040摇臂钻床电气控制电路分析
电子课件-《维修电工实训(中级模块)》-A04-1473 4-4 单相晶闸管整流电路装调维修
100～ 3 000
100～ 3 000
100～ 100～ 3 100～ 3 100～3
3 000 000
000
000
门极触发电压/V ≤3．5 ≤3．5 ≤4
≤4
≤5
≤5
≤5
≤5
门极触发电流 ≤70 ≤100 ≤250 ≤250 ≤300 ≤300 ≤400 ≤400
/mA
断态电压临界 上升率/V/μs
模块四 基本电子电路装调维修
参数名称
常用单相可控整流电路的主要参数
单相半波可控整流电路 单相桥式半控电路
α＝0°时，空载直流输出电压Ud0
0.45U2
0.9U2
单相桥式 全控电路
0.9U2
电阻性负载或带续流二
α≠0° 时 ， 空 载 直 流 输 极管的电感负载
出电压Ud
大电感负载
1 cos 0.45U2 2 —
a）内部结构
b）符号
晶闸管的内部结构及符号
模块四 基本电子电路装调维修
2．晶闸管的工作原理
晶闸管是一个具有三个PN结的PNPN四层半导体元件， 从内部结构上看，可以把它看成两个三极管VI、V2的组 合，其中V1是PNP管、V2是NPN管。
A
P1
N1
J1
G
P2 N2
J2 J3
K a)
a）晶闸管内部结构示意图 b）晶闸管等效内部结构示意图
iVT1
ωt
0
Id
（2）电感性负载 1）工作原理和波形
A iVT1 U2 i2
B
VT1
iVT2
VT2 uL ud uR
Ld
iVT2 0
iVD1 0
Id Id
维修电工实训课件电路知识课件
电气设备的安全使用规范
遵守安全操作规程
断电操作
在进行电气设备维修时，必须遵守安全操 作规程，确保自身和他人的安全。
在进行电气设备维修前，必须先切断电源 ，确保设备处于断电状态。
使用合适的工具
注意保护措施
使用合适的工具进行维修操作，避免使用 不合适的工具导致意外伤害。
在进行电气设备维修时，应注意保护措施 ，如戴手套、护目镜等，以防止意外伤害 。
维修电工实训课 件电路知识课件
汇报人： 202X-12-22
目录
• 电路基础知识 • 电路分析方法 • 电路的故障诊断与排除 • 维修电工实训操作技能 • 实际应用案例分析
01
电路基础知识
电路的基本概念
电流
电荷的定向移动形成电流，电流 的大小称为电流强度，单位为安
培（A）。
电压
电场中两点的电势之差称为电压， 单位为伏特（V）。
电动势
电源内部非静电力做功将其他形式 的能转化为电能的本领，单位为伏 特（V）。
电路的基本元件
01
02
03
电阻
对电流起阻碍作用的元件 ，单位为欧姆（Ω）。
电容
储存电荷的元件，单位为 法拉（F）。
电感
储存磁能的元件，单位为 亨利（H电流与电阻两端电压成正 比，与电阻成反比，即I=U/R。
剥线钳
用于剥削塑料或橡胶绝缘导线的绝缘层。
电气设备的基本维修技能
故障诊断
通过观察、听、闻、摸等手段，判断 电气设备是否存在故障。
拆卸与装配
正确地拆卸和装配电气设备，以便进 行维修和更换部件。
更换部件
根据需要更换电气设备中的部件，如 电机、开关、接触器等。
调整与校准
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
78、79系列器件的引脚
模块四 基本电子电路装调维修
2．三端集成稳压器的性能
三端式集成稳压电路的内部结构比较复杂，除了典型 的串联式稳压电路外，还有启动电路和三种保护电路， 从而使得电路具有过流保护、过热保护和安全区保护 （保证调整管工作在安全区内）的功能。CW78××电路 只有三个外接端子，分别为输入端1，输出端2和公共端3， 因此使用十分方便。电路的最大输出电流为1.5 A，为了 保证电路的正常工作，要求输入电压至少比输出电压高 2～3V，但是输入电压最高不得超过35～40V。 CW79××的管脚与CW78××不同，其中1为公共端、2 为输出端、3为输入端。
三端式集成稳压电源的基本接法
模块四 基本电子电路装调维修
2．扩大输出电压的接法
+Ui
1 W7800 2
3 Io C1
-
+Uo R1
C2
R2 -
三端式集成稳压电路扩大输出电压的接法
Uo
(1
R2 R1
)U
W
IQ R2
模块四 基本电子电路装调维修
3．扩大输出电流的接法
V1
R1
R2
1 W7800 2
二、集成稳压电路的应用方法
1． 基本接法
W7800电路的1端接输入电压，2端输出固定的稳定电压， 3端接地。W7900电路的3端接输入电压，2端输出固定的稳 定电压，1端接地。输入端和输出端接的电容器C是滤波电容 器，一般取1000μF，而并联在C旁的Cl和C2是为了防止电路 产生自激振荡、消除输出的高频噪声用的，一般取0.1~1μF。
电路由W7815和W7915系列三端式集成稳压器组成， W7815系列三端式集成稳压器输出+15 V电压，W7915系 列三端式集成稳压器输出－15 V电压。
模块四 基本电子电路装调维修
课后练习
1．最常用的三端式集成稳压电路CW78××系列和 CW79××系列的区别是什么？
2．三端式集成稳压电路7800系列的管脚与三端式集 成稳压电路7900系列的管脚有何不同。
3．三端式集成稳压电源的应用有哪些接法。 4．使用三端集成稳压器应注意哪些事项？ 5．焊接一个实用的三端集成稳压电源。
+
R3Biblioteka V2 C1-3 Io
C2
Uo
-
扩大输出电流的电路
图中集成电路提供稳定的输出电压与一部分输出电流 ，另一部分输出电流由大功率三极管Vl提供，图中Rl， R3和二极管V2用于对大功率管V1进行过流保护。
模块四 基本电V1 子电路装调维修
另一种扩大输出电流的电路，电路中用三极管V1扩大输出 电流，二极管V2用以补偿三极管发射结的压降。
模块四 基本电子电路装调维修
3．使用三端可调式集成稳压器的注意事项
（1）为了保证集成稳压器正常工作，当市电处于最低值 时，应使集成稳压器的输入电压高于输出电压2～3V。
（2）集成稳压器的引脚不可接错，同时注意接地端不可 浮空。
（3）按要求加装散热器。 （4）严禁超负荷使用。
模块四 基本电子电路装调维修
Ui
Uo
1 W7800 2
C1
3
R
C3
V2
C2
扩大输出电流的电路
模块四 基本电子电路装调维修
4．用三端稳压器输出正、负电压的稳压电路
220V
1 W7800 2
+15V
24V
3
C Ci
Co
1000μF
0.33μF
1μF
1000μF
C Ci
Co
24V
0.33μF 1
1μF
3 W7900 2
-15V
输出正负电压稳压电路
模块四 基本电子电路装调维修
课题2 三端稳压电路装调维修 一、三端稳压集成电路
1．三端集成稳压器的型号
最常用的三端式集成稳压电路是CW78××系列（输出正电压） 和CW79××系列（输出负电压）。这两个系列型号中的后两位数 字表示输出的电压位。
三端式集成稳压电路有两种封装形式：一种是金属壳封装，另 一种是塑料封装。
模块四 基本电子电路装调维修
2．三端集成稳压器的性能
三端式集成稳压电路的内部结构比较复杂，除了典型 的串联式稳压电路外，还有启动电路和三种保护电路， 从而使得电路具有过流保护、过热保护和安全区保护 （保证调整管工作在安全区内）的功能。CW78××电路 只有三个外接端子，分别为输入端1，输出端2和公共端3， 因此使用十分方便。电路的最大输出电流为1.5 A，为了 保证电路的正常工作，要求输入电压至少比输出电压高 2～3V，但是输入电压最高不得超过35～40V。 CW79××的管脚与CW78××不同，其中1为公共端、2 为输出端、3为输入端。
三端式集成稳压电源的基本接法
模块四 基本电子电路装调维修
2．扩大输出电压的接法
+Ui
1 W7800 2
3 Io C1
-
+Uo R1
C2
R2 -
三端式集成稳压电路扩大输出电压的接法
Uo
(1
R2 R1
)U
W
IQ R2
模块四 基本电子电路装调维修
3．扩大输出电流的接法
V1
R1
R2
1 W7800 2
二、集成稳压电路的应用方法
1． 基本接法
W7800电路的1端接输入电压，2端输出固定的稳定电压， 3端接地。W7900电路的3端接输入电压，2端输出固定的稳 定电压，1端接地。输入端和输出端接的电容器C是滤波电容 器，一般取1000μF，而并联在C旁的Cl和C2是为了防止电路 产生自激振荡、消除输出的高频噪声用的，一般取0.1~1μF。
电路由W7815和W7915系列三端式集成稳压器组成， W7815系列三端式集成稳压器输出+15 V电压，W7915系 列三端式集成稳压器输出－15 V电压。
模块四 基本电子电路装调维修
课后练习
1．最常用的三端式集成稳压电路CW78××系列和 CW79××系列的区别是什么？
2．三端式集成稳压电路7800系列的管脚与三端式集 成稳压电路7900系列的管脚有何不同。
3．三端式集成稳压电源的应用有哪些接法。 4．使用三端集成稳压器应注意哪些事项？ 5．焊接一个实用的三端集成稳压电源。
+
R3Biblioteka V2 C1-3 Io
C2
Uo
-
扩大输出电流的电路
图中集成电路提供稳定的输出电压与一部分输出电流 ，另一部分输出电流由大功率三极管Vl提供，图中Rl， R3和二极管V2用于对大功率管V1进行过流保护。
模块四 基本电V1 子电路装调维修
另一种扩大输出电流的电路，电路中用三极管V1扩大输出 电流，二极管V2用以补偿三极管发射结的压降。
模块四 基本电子电路装调维修
3．使用三端可调式集成稳压器的注意事项
（1）为了保证集成稳压器正常工作，当市电处于最低值 时，应使集成稳压器的输入电压高于输出电压2～3V。
（2）集成稳压器的引脚不可接错，同时注意接地端不可 浮空。
（3）按要求加装散热器。 （4）严禁超负荷使用。
模块四 基本电子电路装调维修
Ui
Uo
1 W7800 2
C1
3
R
C3
V2
C2
扩大输出电流的电路
模块四 基本电子电路装调维修
4．用三端稳压器输出正、负电压的稳压电路
220V
1 W7800 2
+15V
24V
3
C Ci
Co
1000μF
0.33μF
1μF
1000μF
C Ci
Co
24V
0.33μF 1
1μF
3 W7900 2
-15V
输出正负电压稳压电路
模块四 基本电子电路装调维修
课题2 三端稳压电路装调维修 一、三端稳压集成电路
1．三端集成稳压器的型号
最常用的三端式集成稳压电路是CW78××系列（输出正电压） 和CW79××系列（输出负电压）。这两个系列型号中的后两位数 字表示输出的电压位。
三端式集成稳压电路有两种封装形式：一种是金属壳封装，另 一种是塑料封装。
