风机盘管安装工艺标准1 适用范围适用范围适用范围适用范围本标准适用于建筑工程中空调系统风机盘管的安装。
2 施工准备2.1材料、设备2.1.1风机盘管应有合格证或质量鉴定文件，进口产品应有商检证明。
2.1.2风机盘管的结构、安装形式及进出水位置应符合设计要求。
2.1.3风机盘管安装所使用的主、辅材的规格、型号应符合设计规定，并有合格证。
2.2机具设备2.2.1机械：电锤、手电钻、试压泵、台虎钳、电气焊风机盘管、弯管器等。
2.2.2工具：活扳手、套筒扳手、钢锯、管钳、手锤、套丝板、水平尺、线坠等。
2.3作业条件2.3.1风机盘管和主、辅材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
2.3.2建筑结构工程施工完毕，屋顶做完防水层，基准线已测放。
2.3.3空调系统干管安装完毕，接往风机盘管的支管预留管口位置、标高符合要求。
2.3.4已编制施工方案，完成安全技术交底。
2.3.5参照有关专业图和建筑装修图，核对风机盘管的位置、标高是否正确。
有问题及时与设计和有关人员研究解决，办理变更洽商记录。
3 操作工艺操作表冷器水压试验支吊架安装电机试运转3.1 工艺流程开箱检查风机盘管安装连接配管机组试运转3.2 操作方法3.2.1 开箱检查3.2.1.1风机盘管应有装箱单、风机盘管说明书、产品质量合格证与产品性能检测报告等随机文件，进口风机盘管还应有商检合格的证明文件。
3.2.1.2风机盘管开箱检查内容包括：电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3.2.2 电机试运转：风机盘管应按总台数的10％通电进行三速试运转检查。
机械部分不得有摩擦，电气部分不得漏电，运转平稳、噪声正常。
3.2.3 表冷器水压试验：风机盘管的表冷器应按总台数的10％进行水压试验，不得渗漏。
3.2.4 支吊架安装3.2.4.1风机盘管应设置独立的支、吊架固定。
3.2.4.2根据施工图确定吊杆生根位置，生根一般采用膨胀螺栓。
风机盘管安装工艺标准

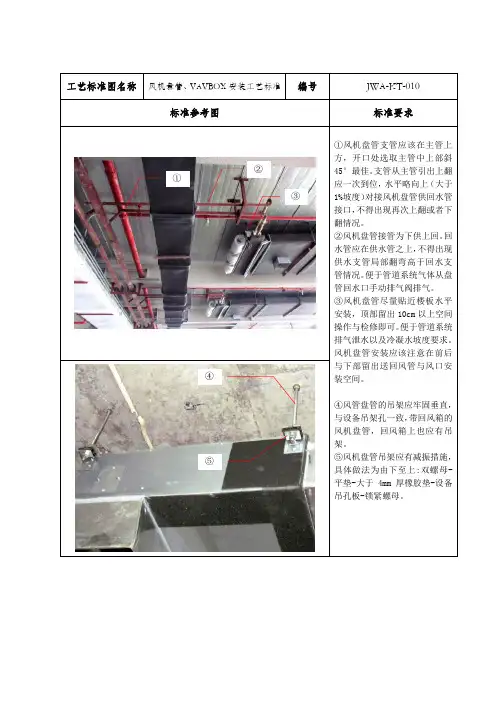

工艺标准图名称 风机盘管、VAVBOX 安装工艺标准编号 JWA-KT-010 标准参考图标准要求①风机盘管支管应该在主管上方，开口处选取主管中上部斜45°最佳。
支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。
②风机盘管接管为下供上回。
回水管应在供水管之上，不得出现供水支管局部翻弯高于回水支管情况。
便于管道系统气体从盘管回水口手动排气阀排气。
③风机盘管尽量贴近楼板水平安装，顶部留出10cm 以上空间操作与检修即可。
便于管道系统排气泄水以及冷凝水坡度要求。
风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。
④风管盘管的吊架应牢固垂直，与设备吊架孔一致，带回风箱的风机盘管，回风箱上也应有吊架。
⑤风机盘管吊架应有减振措施，具体做法为由下至上:双螺母-平垫-大于4mm 厚橡胶垫-设备吊孔板-锁紧螺母。
①②③④⑤⑥风机盘管阀门组应设独立吊架。
⑦风机盘管常规接管：供水管阀门及部件依次为闸阀-过滤器-金属软管。
回水管阀门及部件依次为闸阀-电动二通阀-金属软管。
所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。
盘管金属软管长度为250mm,之后即接阀门组件，使得阀门组件靠近设备安装，便于统一设置检修口。
⑧大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。
⑨盘管冷凝水管采用150mm 长透明软胶管连接，并用喉箍紧固，坡度应保证正确，支吊架设置正确。
塑料管PVC 管必须用防晃的角钢吊架。
⑩风机盘管安装时顶部应水平，保证冷凝水托盘坡度正确，无倒坡情况。
保温层如有破损应进行修补。
其它要求：压力测试后及时空压机吹净积水。
四管制接管不能接错，冷热系统不要接错，进出系统不要接反。
三速开关不要接错，安装前应进行三速试运转。
同一平面送回风口不宜少于1.2米。
⑥⑦⑧⑨⑩。
风机盘管安装规范
风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。
正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。
下面是风机盘管安装的一些规范和注意事项。
1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。
安装位置应远离易燃和易爆物品，并且不应受到阳光直射。
同时，应该保证空间足够，方便安装、维修和保养。
2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。
底座应具备防震和防滑功能，并且需要平整、水平。
3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。
电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。
4. 管道连接管道连接应采用符合国家标准的接头和密封材料。
应检查连接口是否完好，确保没有漏气和泄露。
同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。
5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。
在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。
同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。
6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。
排水管道应选择符合国家标准的材料，并进行必要的坡度。
排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。
7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。
隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。
8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。
安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。
以上是风机盘管安装的一些规范和注意事项。
正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。
因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。
风机盘管安装规范
风机盘管安装规范风机盘管安装规范随着中央空调系统的普及应用，风机盘管在空调系统中扮演着重要的角色。
风机盘管可以通过空气循环和对流来调节室内温度和湿度，使室内环境更加舒适。
风机盘管的安装不仅需要保证其正常运行，还需要注意安全和整体效果。
下面是风机盘管安装的一些规范和注意事项：1. 安装位置选择风机盘管的安装位置应尽量靠近空调温控区域，这样可以提高温控的灵敏度和精确度。
同时，安装位置应远离墙角和障碍物，有足够的空间供风机盘管的正常工作和维护。
2. 安装高度风机盘管的安装高度应根据房间的实际需要来确定。
一般情况下，风机盘管底部距离地面的高度应为2.2米到2.6米之间。
如果安装位置是在通道或走廊等人员频繁活动的地方，应适当提高安装高度，以防人员碰撞。
3. 吊装和支撑风机盘管的吊装和支撑应牢固可靠。
吊装时要注意选择适当的起吊点和吊具，并严格控制风机盘管的下垂量，以避免影响风机盘管的正常运行。
支撑方式可以选择角钢或者吊杆连接，需要确保支撑稳定不松动。
4. 管道布置风机盘管的进出水管道布置应合理有序。
进水口应位于底部，出水口应位于顶部，以保证水流的顺畅流动。
进出水管道尽量采用直线布置，避免使用弯头，以减少水阻和压力损失。
5. 电气连接风机盘管的电气连接应按照相关的规范进行。
电源线和控制线应与风机盘管的金属外壳有良好的接地连接，以确保安全。
电缆敷设应整齐有序，远离强电线路，避免相互干扰。
6. 维护空间风机盘管的安装位置应留有足够的空间进行维护和清洁。
安装位置周围应保持通风良好，不得有其他障碍物。
同时，安装位置应便于清洁人员对风机盘管进行清洗和维护，保证其正常运行。
7. 使用注意事项安装完成后，使用过程中需要注意以下事项：a. 风机盘管的工作环境应保持整洁，防止进入灰尘、杂物和异物。
b. 定期清洁风机盘管的内部和外部，保持散热良好。
c. 定期检查风机盘管的电气连接和水管连接是否松动，如有问题及时处理。
d. 定期检查风机盘管的工作状态和性能，如有异常及时进行维护和修理。

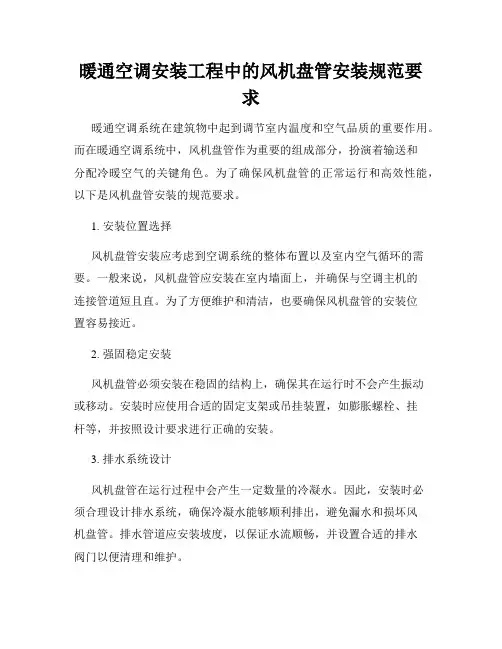

暖通空调安装工程中的风机盘管安装规范要求
暖通空调安装工程中的风机盘管安装规范要求暖通空调系统在建筑物中起到调节室内温度和空气品质的重要作用。
而在暖通空调系统中，风机盘管作为重要的组成部分，扮演着输送和分配冷暖空气的关键角色。
为了确保风机盘管的正常运行和高效性能，以下是风机盘管安装的规范要求。
1. 安装位置选择风机盘管安装应考虑到空调系统的整体布置以及室内空气循环的需要。
一般来说，风机盘管应安装在室内墙面上，并确保与空调主机的连接管道短且直。
为了方便维护和清洁，也要确保风机盘管的安装位置容易接近。
2. 强固稳定安装风机盘管必须安装在稳固的结构上，确保其在运行时不会产生振动或移动。
安装时应使用合适的固定支架或吊挂装置，如膨胀螺栓、挂杆等，并按照设计要求进行正确的安装。
3. 排水系统设计风机盘管在运行过程中会产生一定数量的冷凝水。
因此，安装时必须合理设计排水系统，确保冷凝水能够顺利排出，避免漏水和损坏风机盘管。
排水管道应安装坡度，以保证水流顺畅，并设置合适的排水阀门以便清理和维护。
4. 连接管道设计风机盘管与空调主机之间的连接管道在安装中至关重要。
连接管道应符合相关标准，并保持整洁美观。
冷、热介质管道的连接应使用合适的密封材料，并进行严密的气密性检查，以避免能量损失和系统泄漏。
5. 绝缘措施风机盘管需要与其周围空气和其他部分隔离，以减少传热损失和热量泄漏。
因此，在安装过程中，应采取绝缘措施，如使用隔热材料、覆盖绝缘层等，确保风机盘管的热效应最小化。
6. 电气连接在安装风机盘管时，电气连接也是不可忽视的一部分。
应确保正确接地和合适的电气绝缘，以及根据设计要求进行正确的电气连接。
此外，电气线路的走向应避免与冷、热介质管道交叉，并保持整洁。
7. 安全考虑在风机盘管的安装过程中，必须严格遵守相关的安全规范和标准，确保施工过程安全可靠。
操作人员应佩戴个人防护装备，如安全帽、手套、眼镜等，并严格按照安全操作步骤进行施工。
总结：风机盘管在暖通空调系统中的重要性不容忽视。
风机盘管安装标准规范要求汇总
风机盘管安装标准要求汇总风机盘管是空调系统的结尾装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以维持室内温度的恒定。
风机盘管对利用空调的舒适度有重大阻碍，因此风机盘管的安装不容小觑，今天小编总结了风机盘管安装标准要求，希望对大伙儿有所帮忙。
施工预备工作：L风机盘管和主、辅材料已运抵现场，安装所需工具已预备齐全，且有安装前检测用的场地、水源、电源。
2.建筑结构工程施工完毕，屋顶做完防水层，基准线已测放。
3.空调系统干管安装完毕，接往风机盘管的支管预留管口位置、标高符合要求。
4.已编制施工方案，完成平安技术交底。
5.参照有关专业图和建筑装修图，查对风机盘管的位置、标高是不是正确。
有问题及时与设计和有关人员研究解决，办理变更洽商记录。
6.电机试运转：风机盘管应按总台数的10%通电进行三速试运转检查。
机械部份不得有摩擦，电气部份不得漏电，运转平稳、噪声正常。
7.表冷器水压实验：风机盘管的表冷器应按总台数的10%进行水压实验，不得渗漏。
施工标准：一、支吊架安装L风机盘管应设置独立的支、吊架固定。
2.依照施工图确信吊杆生根位置，生根一样采纳膨胀螺栓。
3.按风机盘管不同的型号、重量，选取相应规格的吊杆。
4.减振吊架的安装应符合设计要求。
二、风机盘管安装L卧式风机盘管安装的高度、位置应正确，吊杆与盘管连接应用双螺母紧固找平，并在螺母上加3mm厚的橡胶垫。
2.吊装盘管应坡向水盘排水口。
3.暗装的卧式风机盘管在吊顶处应留有检查门，便于机组维修。
4.立式风机盘管安装应牢固，位置及高度应正确。
三、连接配管1.风管、回风箱及风口与风机盘管机组连接应周密、牢固。
2.风机盘管与冷热媒管的连接，应在管道系统冲洗、排污后且再循环试运行2h以上，水质合格后进行，以防杂物堵塞表冷器。
3.风机盘管的进出水管接头及排水管接头不得漏水；进出水管必需保温，避免产生凝结水。
4.风机盘管与管道相连接时宜采纳软接管或紫铜管，其耐压值应大于等于倍的工作压力。
风机盘管的安装步骤及工艺要求
风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。
2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。
支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。
3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。
在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。
4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。
确保接线牢固可靠，避免电气故障和安全隐患。
5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。
在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。
6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。
同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。
7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。
包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。
8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。
二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。
安装支架和管道的平整度也要符合要求。
2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。
管道和线缆的固定也要牢固，避免松动或脱落。
3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。
特别是冷热水管道的连接，要防止漏水导致系统失效。
4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。
电气设备和线缆要与水管隔离，避免发生短路和触电事故。
5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。
风机盘管技术、安装规范
风机盘管技术、安装规范一、总则1. 一般要求A.须按照设备表内所标注的冷冻/采暖量、送风量、用电量、水流量、水温升降量及容许的水压降等技术要求选取及提供合适的机种。
有关要求是按照风机盘管在中速运行时所能提供的功能而定。
B.有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
C.风机盘管在各正常运行速度操作时，所产生的噪音必须低于本合约所订定的标准要求。
D.盘管的工作和试验压力，须符合本技术说明书“系统试验及试运行”一章中所规定的要求。
E.风机盘管须设有适当的接驳口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。
2. 质量保证A.制造厂家必须具有生产同类设备的经验。
B.有关设备的功能和噪音值须按照国家相关机构/组织所制定的标准进行测试和鉴定。
C.所采用的材料必须完全符合当地消防局的防火要求。
D.每台风机盘管须附有原厂的标志牌，详细标明厂家名称、机种型号和系列编号。
3. 资料呈审A.须提供详细的施工图，内容应清楚显示有关管道及电气的接驳、防震和安装要求等资料。
B.提交原厂提供的技术数据及测试报告，以显示有关机组在指定的工作条件下的风机效率、噪音水平、送风量及冷冻/采暖量等资料。
C.提交由原厂编印的安装、操作及维修手册。
D.提供完整的设备配件表及由原厂所建议的后备配件表。
二、产品1. 概述A.须提供由原厂装配的风机盘管包括风机、盘管、冷凝水盘、电动机及配件等装配在一保温的金属外壳内。
所有风机盘管不可含有任何石棉或石棉产品。
B.除特别注明外，所有的风机盘管均为暗装卧式设计。
C.每台风机盘管的风机设计须可提供不小于设计要求的外阻风压，以应付风机盘管所接驳的送/回风管及格栅或散流器所产生的外阻力。
D.所有风机盘管在正常操作时，不能产生太大的震动和噪音。
如发觉所产生的震动和噪音超越环保局的规定或标书的规定时，承包单位须提供足够的防震和消音措施。
E.通常，每台风机盘管应配备一套设有由人手操控的四位控制开关掣的温度控制器。
风机盘管安装施工工艺标准
.风机盘管安装施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《通风与空调工程施工质量验收规范》GB50243-20022.1材料要求及主要机具：2.1.1所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。
2.1.2风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
2.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
2.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
2.2作业条件：2.2.1风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
2.2.2建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。
2.2.3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
3.1工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装发愤器安装→连接配管→检验3.2风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3.3.电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。
3.4风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min 不渗不漏。
3.5卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。
3.6诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。
3.6.2静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。
3.7诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。
风机盘管回风口安装规范要求
根据国标GB50234-2002规范风机盘管送、回风口安装技术要求如下：
1.风管、回风箱及风口与风机盘管机组连接应严密、牢固，不准许
吊顶回风。
2.风机盘管与管道相连接时宜采用软接管，柔性短管的安装，应
松紧适度，无明显扭曲,其耐压值应大于等于1.5倍力。
3.风口及散流器采用内固定法：从风口侧面用自攻螺钉将其固
定在骨架上，对安装在站台板下风道上的风口应加设角钢支架。
4.可伸缩性金属或非金属软风管的长度不宜超过２m，并不应
有死弯或塌凹。
5.风机盘管送风口与回风口最小距离大于1.5m，根据回风口尺
寸回风口风速不得小于2.3m/s。
风机盘管安装的正确方法
风机盘管安装的正确方法
嘿，朋友们！今天咱来聊聊风机盘管安装的正确方法，这可真的太重要啦！
首先呢，风机盘管的安装步骤那可得仔细着来。
要先确定好安装位置，这就好比给房子打地基，得稳稳当当的呀！然后呢，安装吊架，把风机盘管稳稳地吊起来，这一步可不能马虎，得保证吊架牢固可靠。
接下来连接水管和风管，这就像给机器接上血管和气管一样，得严丝合缝的。
还有电气接线，这可不能接错喽，不然机器可就“不听话”啦！在安装过程中，要注意水平度和垂直度，不能歪七扭八的呀！而且各个连接部位都要密封好，不能有漏水漏风的情况，这就像是给房子做防水，一点都不能马虎呀！
说到这安装过程中的安全性和稳定性，那可真是至关重要的呀！就像人走路要稳稳当当的，风机盘管安装好了才能安心运行呀。
如果安装不牢固，万一哪天掉下来了，那可不得了！而且密封不好的话，不仅影响效果，还可能会有安全隐患呢！所以在安装的时候，一定要认真负责，不能有丝毫的马虎和懈怠呀！
那风机盘管都有哪些应用场景和优势呢？它可以用在各种场所，比如办公室、商场、酒店等等。
它的优势可不少呢，比如可以灵活调节温度，让你在不同的季节都能舒舒服服的。
而且它运行起来很安静，不会吵到你工作或者休息呀！这不就像一个贴心的小助手，默默地为你服务嘛！
我给你们说个实际案例哈，有个商场之前空调效果不好，总是让人觉得闷热。
后来他们安装了风机盘管，哇塞，那效果简直是立竿见影呀！整个商场都变得凉爽舒适了，顾客们的满意度也大大提高了呢！这就是风机盘管的实际应用效果呀，多厉害！
所以呀，风机盘管安装真的得重视起来，按照正确的方法去安装，才能让它发挥出最大的作用呀！让我们的生活和工作环境更加舒适和美好！。
风机盘管、VAVBOX 安装工艺标准(图文)
风机盘管、VAVBOX 安装工艺标准（图文) 工艺标准图名称 风机盘管、VAVBOX 安装工艺标准编号 JWA-KT-010 标准参考图 标准要求①风机盘管支管应该在主管上方，开口处选取主管中上部斜45°最佳。
支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。
②风机盘管接管为下供上回。
回水管应在供水管之上，不得出现供水支管局部翻弯高于回水支管情况。
便于管道系统气体从盘管回水口手动排气阀排气。
③风机盘管尽量贴近楼板水平安装，顶部留出10cm 以上空间操作与检修即可。
便于管道系统排气泄水以及冷凝水坡度要求。
风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。
④风管盘管的吊架应牢固垂直，与设备吊架孔一致，带回风箱的风机盘管，回风箱上也应有吊架。
⑤风机盘管吊架应有减振措施，具体做法为由下至上:双螺母-平垫-大于4mm 厚橡胶垫-设备吊孔板-锁紧螺母。
①②③④⑤⑥风机盘管阀门组应设独立吊架。
⑦风机盘管常规接管：供水管阀门及部件依次为闸阀-过滤器-金属软管。
回水管阀门及部件依次为闸阀-电动二通阀-金属软管。
所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。
盘管金属软管长度为250mm,之后即接阀门组件，使得阀门组件靠近设备安装，便于统一设置检修口。
⑧大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。
⑨盘管冷凝水管采用150mm 长透明软胶管连接，并用喉箍紧固，坡度应保证正确，支吊架设置正确。
塑料管PVC 管必须用防晃的角钢吊架。
⑩风机盘管安装时顶部应水平，保证冷凝水托盘坡度正确，无倒坡情况。
保温层如有破损应进行修补。
其它要求：压力测试后及时空压机吹净积水。
四管制接管不能接错，冷热系统不要接错，进出系统不要接反。
三速开关不要接错，安装前应进行三速试运转。
同一平面送回风口不宜少于1.2米。
⑥⑦⑧⑨⑩。
风机盘管安装
风机盘管安装
1.工艺流程
2.工艺要求
1)风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、
堵塞、锈蚀等缺陷。
2)风机盘管应每台进行通电试验检查，机械部分不得摩擦，电器部
分不得漏电。
3)风机盘管应逐台进行水压试验，试验压力为工作压力的2倍，定
压后观察2-3min不渗漏为合格。
此向工作如果生产厂家已经进行，凭有效证件可不再进行。
4)卧式吊装风机盘管，吊架安装平整牢固、位置正确。
吊杆不应自
由摆动，吊杆与横担相连应用双螺母紧固并找平。
5)风机盘管进、出水管的连接严禁渗漏，冷凝水管采用软连接，并
用喉箍紧固，严禁渗漏。
冷凝水管的坡度必须符合设计要求，确保冷凝水顺利流出。
6)风机盘管与风口的连接必须严密，不得漏风。
7)暗装的卧式风机盘管、吊顶应留有活动检查门，便于机组能整体
拆卸和维修。
8)冬季施工时，风机盘管水压试验后必须随即用空气压缩机将水排
放干净，以防冻坏设备。
9)风机盘管应在管道系统冲洗排污后再连接，以防堵塞热交换器。
2、注意的质量问题（见下页表）。
风机盘管安装要求
风机盘管安装要求
1、设备安装前应检查铭牌是否与图纸安装位置设备的规格型号一致。
2、检查被安装设备的合格证及安装使用说明书是否齐全。
3、检查被安装设备的进出水管口是否密封完好。
4、安装前用系统工作压力的1.5倍做压力试验，检查风机盘管是否耐压。
5、安装前接上临时电源，观察风扇运转时是否与外壳相碰，是否噪声过大，变速是否可靠有效。
6、暗装吊顶式风机盘管应保持水平，并不扭曲，以防冷凝水溢出。
7、风机盘管进出水口与系统相连接处应用L=300mm金属软管连接，以切断刚性震动的传递。
8、盘管试压合格后，应将余水全部排出，并用压缩空气吹干，并将进出水管口密封待用。
9、暗装吊顶式风机盘管应设独立的支吊架，大于12号的风机盘管应用弹簧吊钩减振，以切断因设备自身运转所产生的振动传到建筑物上（减振安装方法见风施-20）。
10、盘管与阀门及零件相连接时，必须有两个管工及两把扳手同时操作，以防用力过大扭弯风机盘管铜质外接管口。
11、风机盘管进出水管口与相连接之系统管接口必须保持平行，不得形成连接角度，使其自由轻松连接（无应力连接）。
12、暗装风机盘管及天花内阀门的侧下方天花应做不小于500×500的活动检修门。
13、安装好的风机盘管应用塑料薄膜包扎好，以防建筑污染。
风机盘管安装规范
风机盘管安装规范·风机盘管安装规范-风机盘管网讯风机盘管是空调系统的末端装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持室内温度的恒定。
风机盘管对使用空调的舒适度有重大影响，所以风机盘管的安装不容小觑，今天小编总结了风机盘管安装规范要求，希望... ·风机盘管安装规范-如何让风机盘管舒适100网讯风机盘管是水系统中央空调的末端设备，对于它的安装舒适100网有一系列的明确规范，“前期材料是否符合标准”、“安装位置是否合理”、“安装节点的详细工艺”这些问题看似无伤大雅，但如何全面做好这些细节，却远没有想象中容易，本文舒适... ·风机盘管安装风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求。
风机盘管的安装... ·风机盘管安装示意图风机盘管安装示意图（卧式暗装风机盘管）资料来源：。
拓展阅读：风机盘管分类风机盘管接线示意图风机盘管对运行工况的要求风机盘管振动过大如何解决？风机盘管噪音如何解决？... ·风机盘管安装工程图-什么是风机管盘美观紧凑；采用符合防火规范的保温材料整体连接于水盘，结构精致。
排水管及线路安装简便左右接管及回风方式可随时变换，管线安装能与现场情况合理配合。
风机盘管效率高、能耗低先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机与换热器... ·风机盘管的安装风机盘管是将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求，那么风机盘管的安装要注意哪些问题呢? 风机盘管的安装方法与诱导器基本相同，安装过程中应注意下列事项... ·风机盘管安装步骤-风机盘管如何安装舒适100网讯中央空调是现代家庭进行温度调节的首选设备，它安装隐蔽美观、送风柔和舒适，因此获得了很多用户的喜爱。
风机盘管安装流程规范要求
风机盘管安装流程规范要求Installing fan coil units is a critical process that requires careful attention to detail and adherence to specific standards. Following a standardized installation process ensures the efficient operation and longevity of the fan coil units. Below are some essential requirements for the installation process of fan coil units:1. Site Preparation: Before installing the fan coil units, ensure that the installation site is clean, level, and free from any obstructions. Proper site preparation is crucial for the stability and performance of the units.2. Mounting: Fan coil units should be securely mounted to the wall or ceiling using appropriate brackets. The mounting brackets should be installed according to the manufacturer's specifications and guidelines to support the weight of the unit.3. Piping and Insulation: Proper piping layout and insulation are essential for the efficient functioning of fan coil units. Ensure that the piping connections are correctly installed, sealed, and insulated to prevent heat loss and condensation.4. Electrical Connections: All electrical connections should be done by licensed electricians following local electrical codes and regulations. Ensure that the wiring is properly grounded and connected to the correct power source.5. Air Distribution: Proper air distribution is crucial for the effective operation of fan coil units. Ensure that the air vents and ductwork are correctly installed to provide optimal airflow throughout the space.6. Commissioning and Testing: Once the fan coil units are installed, they should be commissioned and tested to ensure they are operating correctly. Verify that the units are heating or cooling as intended and that all controls are functioning properly.7. Maintenance Guidelines: Provide the end-users with maintenance guidelines and schedules to ensure the longevity of the fan coil units. Regular maintenance, including cleaning filters, inspecting components, and lubricating moving parts, is essential for optimal performance.By following these standard requirements for the installation process of fan coil units, you can ensure the reliable operation and efficiency of the units while meeting the necessary safety and quality standards.标题：风机盘管安装流程规范要求安装风机盘管是一个关键的过程，需要仔细注意细节，并遵守特定的标准。
风机盘管安装技术要求
风机盘管安装技术要求
冷凝水管及保温
风机盘管安装施工
风管保温
风机盘管安装施工
1、工艺流程：
测量放线→风机盘管吊杆安装→供回水及冷凝水管吊架制作、防腐并安装→风机盘管安装→供回水管安装→冷凝水管安装→风管制作安装并保温→供回水及冷凝水管保温→风机盘管配电
2、操作工艺：
2.1风机盘管、供回水及冷凝水管，应独立设置支、吊架，支吊架的形式、吊装标高、托盘倾斜度及冷凝水管坡度应符合设计和使用要求。
冷凝水排水管坡度当设计无规定时其坡度宜大于或等于8‰。
2.2风机盘管与管道的连接宜采用弹性接管或软接管(金属或非金属软管)，其耐压值应大于等于1.5倍的工作压力，软管的连接应牢固不应有强扭和瘪管。
2.3送风箱、回风箱、空调供水管及冷凝水管应进行绝热保温。
与吊架之间应设置绝热保温木托。
2.4风机盘管与送风管（箱）、回风箱的连接应严密、可靠。
为便于调试和检修，应与精装修单位沟通确认检修口位置。
3、质量要求：
3.1风机盘管安装前应检查风机壳体及表面交换器有无损伤、锈蚀等缺陷并进行单机三速试运转及水压检漏抽测，并做记录。
3.2风机盘管应逐台进行水压试验，试验强度应为工作压力的1.5 倍，定压后观察2～3min，不渗不漏为合格。
3.4吊架风机盘管安装须平整牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相连应用双螺母紧固。
风机盘管的安装高度
风机盘管的安装高度
风机盘管的安装高度一般取决于以下几个因素：
1. 空间要求：风机盘管需要安装在较高的位置，以便能够充分利用空间，并确保气流的顺畅流通。
一般来说，安装高度要求在
2.5-
3.5米以上。
2. 安全要求：安装风机盘管时需要考虑到安全因素，确保安装高度不会造成安装后设备的不稳定或不安全。
同时，还要确保维修和保养人员能够安全地接近和操作设备。
3. 实际需求：风机盘管的高度还需根据实际需求来确定。
例如，在居住区或办公场所，可能需要将风机盘管安装在较高的位置，以便降低噪音和避免对人员造成不适。
而在工厂或工业场所，可能需要将风机盘管安装在较低的位置，以便更高效地送风和冷却设备。
总体来说，风机盘管的安装高度应该根据具体情况进行考虑，综合考虑空间要求、安全要求和实际需求等因素，找到一个最适合的高度位置。
暖通空调安装工程中的风机盘管规范要求解析
暖通空调安装工程中的风机盘管规范要求解析暖通空调系统是指通过空气或水等介质的流动来调节室内温湿度、新风量等环境参数的设备系统。
而其中的风机盘管作为空调系统中的重要组成部分，在安装过程中需要严格遵守相关规范要求，以确保系统的正常运行和使用效果。
一、风机盘管的选择与布置在暖通空调安装工程中，风机盘管的选择和布置应该符合以下规范要求：1. 功率选择：根据室内空间的大小和所需的冷、热负荷来选择适当的风机盘管功率。
在选择过程中，需要考虑室内的散热和送风需求，避免功率过大或过小造成能源浪费或无法满足需求的问题。
2. 布置位置：风机盘管的布置位置应符合建筑设计和空调系统的要求。
通常情况下，应将风机盘管安装在易于维护和操作的地方，同时要注意与其他设备和管道的合理配合，以保证系统的整体效果。
3. 通风要求：安装风机盘管时，需要确保其周围有足够的通风空间。
通风良好可以提高散热效果，减少设备的损耗，同时还能避免空气短路或热交换不充分的问题。
二、风机盘管的连接与维护在暖通空调安装工程中，风机盘管的连接和维护也是十分重要的。
以下是相关规范要求：1. 管道连接：风机盘管与冷热源之间的管道连接应符合相关的标准要求。
必须确保管道连接牢固、密封性好，以避免冷凝水或制冷剂的泄漏。
2. 绝缘处理：冷热源和风机盘管之间的管道应进行绝缘处理，以避免温度损失和能量浪费。
在安装过程中，需要选择合适的绝缘材料，并确保其质量符合标准。
3. 维护保养：风机盘管的维护保养应按照相关规范要求进行。
定期清洗风机盘管的表面和内部，清除积尘和杂物，保证系统的运行效率和空气质量。
三、风机盘管的运行与调试1. 运行测试：在安装完风机盘管后，需要进行系统的运行测试。
测试包括检查风机盘管的供电、控制和传感器等系统组件是否正常工作，并进行相关功能和性能的测试。
2. 调试配置：在系统测试通过后，需要进行调试配置。
调试包括设置各个控制参数、风量和温度等调节，确保系统能够在设计要求范围内正常运行。
风机盘管安装施工工艺标准
.风机盘管安装施工工艺标准依据标准《建筑工程施工质量验收统一标准》GB50300-2001《通风与空调工程施工质量验收规范》GB50243-20022.施工准备2.1材料要求及主要机具：2.1.1所采用的风机盘管、诱导器、设备应具有出厂合格证明书或质量鉴定文件。
2.1.2风机盘管、诱导器设备的结构型式、安装型式、出口方向、进水位置应符合设计安装要求。
2.1.3设备安装所使用的主料和辅助材料规格、型号应符合设计规定，并具有出厂合格证。
2.1.4电锤、手电钻、活扳手、套筒扳手、钢锯、管钳子、手锤、台虎钳、丝锥、套丝板、水平尺、线坠、手压泵、压力案子、汽焊工具等。
2.2作业条件：2.2.1风机盘管、诱导器和主、副材料已运抵现场，安装所需工具已准备齐全，且有安装前检测用的场地、水源、电源。
2.2.2建筑结构工程施工完毕，屋顶做完防水层，室内墙面、地面抹完。
2.2.3安装位置尺寸符合设计要求，空调系统干管安装完毕，接往风机盘管的支管预留管口位置标高符合要求。
3.操作工艺3.1工艺流程：预检→施工准备→电机检查试转→表冷器水压检验→吊架制安→风机盘管安装发愤器安装→连接配管→检验3.2风机盘管在安装前应检查每台电机壳体及表面交换器有无损伤、锈蚀等缺陷。
3.3.电机盘管和诱导器应每台进行通电试验检查，机械部分不得摩擦，电气部分不得漏电。
3.4风机盘管和诱导器应逐台进行水压试验，试验强度应为工作压力的1.5倍，定压后观察2～3min不渗不漏。
3.5卧式吊装风机盘管和诱导器，吊架安装平整牢固，位置正确。
吊杆不应自由摆动，吊杆与托盘相联应用双螺母坚固找平正。
3.6诱导器安装前必须逐台进行质量检查，检查项目如下：3.6.1各联接部分不能松动、变形和产生破裂等情况；喷嘴不能脱落、堵塞。
3.6.2静压箱封头处缝隙密封材料，不能有裂痕和脱落；一次风调节阀必须灵活可靠，并调到全开位置。
3.7诱导器经检查合格后按设计要求的型号就位安装，并检查喷嘴型号是否正确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机盘管安装规范
·风机盘管安装规范-风机盘管
网讯风机盘管是空调系统的末端装置，其不断的再循环所在房间的空气，使空气通过冷水（热水）盘管后被冷却（加热），以保持室内温度的恒定。
风机盘管对使用空调的舒适度有重大影响，所以风机盘管的安装不容小觑，今天小编总结了风机盘管安装规范要求，希望...
·风机盘管安装规范-如何让风机盘管
舒适100网讯风机盘管是水系统中央空调的末端设备，对于它的安装舒适100网有一系列的明确规范，“前期材料是否符合标准”、“安装位置是否合理”、“安装节点的详细工艺”这些问题看似无伤大雅，但
如何全面做好这些细节，却远没有想象中容易，本文舒适...
·风机盘管安装
风机盘管是中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
风机将室内空气或室外混合空气通过表冷器进行冷却或加热后送
入室内，使室内气温降低或升高，以满足人们的舒适性要求。
风机盘管的安装...
·风机盘管安装示意图
风机盘管安装示意图（卧式暗装风机盘管）资料来源：。
拓展阅读：风机盘管分类风机盘管接线示意图风机盘管对运行工况的要求风机盘管振动过大如何解决？风机盘管
噪音如何解决？...
·风机盘管安装工程图-什么是风机管盘
美观紧凑；采用符合防火规范的保温材料整体连接于水盘，结构精致。
排水管及
线路安装简便左右接管及回风方式可随时变换，管线安装能与现场情况合理配合。
风机盘管效率高、能耗低先进的胀管工艺，保证了换热器铜管和铝箔的紧密接触，传热性能好；风机与换热器...
·风机盘管的安装
风机盘管是将室内空气或室外混合空气通过表冷器进行冷却或加热后送入室内，使室内气温降低或升高，以满足人们的舒适性要求，那么风机盘管的安装要注意哪些问题呢? 风机盘管的安装方法与诱导器基本相同，安装过程中应注意下列事项...
·风机盘管安装步骤-风机盘管如何安装
舒适100网讯中央空调
是现代家庭进行温度调节的首选设备，它安装隐蔽美观、送风柔和舒适，因此获得了很多用户的喜爱。
风机盘管作为中央空调理想的末端产品，由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组成，它的安装到位与否，直接影响着...
·风机盘管安装注意事项-风机盘管施工注意事项
风机盘管是中央空调的末端设备，主要起传输的作用，它将室内所需的冷（热）量传送到各个出风口，满足人体对温度的需求。
风机盘管作为中央空调系统非常重要一部分，它的安装对中央空调系统有重大影响，下面我们就来看看风机盘管安装注意事项吧。
风机盘管...
·风机盘管市场鱼龙混杂急需规范
风机盘管生产企业有三类，一是专门末端生产企业，二是中央空调企业，三是家电企业。
随着中央空调市场需求的快速增长，风机盘管技术和产品也不断推陈出新，呈现出百花齐放的格局。
目前，国际品牌开利、约克、特灵、麦克维尔；国产品牌格力、美的、瀚艺...
·风机盘管安装有哪些要点?
家装空调安装时都会涉及到风机盘管的安装，那么安装风机盘管有哪些要点? 风机盘管安装时冷凝水
的排出管应当就近设立管排水，这样可缩短水平排水的距离，减少因排水管坡度不够而集水、滴水的危险。
从每个风机盘管上引出的排水管的管径以...
·风机盘管参数样本和噪声规范
大家参考选型之用。
风
机盘管参数样本和噪声规范风机盘管参数说明1.名义风量指进口空气干球温度为14-27℃时标准状态的风量； 2.名义供冷量指进口空气干球温度为27℃，湿球温度为19.5℃，进口水温为7℃，进出口水温差为5℃时的参数...
·风机盘管安装示意图-风机盘管安装
来看一下风机盘管安装示意图。
风机盘管安装示意图-风机盘管安装步骤作为中央空调系统的末端装置，如果风机盘管的安装不到位，就会出现各种问题，诸如噪音大、效果差、风机盘管下方滴水等。
所以，一定要请专业的安装公司来施工，对各个环节进行规范操作...
·风机盘管安装图集-网风机盘管图片展示
舒适100网讯水系统中央空调是很多家庭的舒适之选，它送风柔和不干燥，安装效果也十分美观大气。
作为水系统中央空调理想的末端产品，风机盘管广泛应用于宾馆、办公楼、医院、商住、科研机构。
风机盘管如何安装，其安装效果又是否真如人们所说那样美观呢...
·风机盘管接线图
风机盘管接线示意图：资料来源： 拓展阅读：风机盘管分类风机盘管安装示意图...
·风机盘管电动阀安装调试
VA7010系列风机盘管电动阀安装调试：1、安装前必须仔细阅读本说明书，切断有关电源并必须由专业技术人员进行安装。
2、水流方向必须同阀体上的箭头方向相同。
3、阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。
4、阀体及驱动器...
·风机盘管的安装方法？
面板这是控制另外一个电磁阀的) 678是三档风速每条线就是开关上的一档风速的火线输出控制面板上接零线的一般不用,直接在风机盘管上面的零线并头出去当然也有接零线的这样便于在维修时,测试控制面板上的电压. 安装风机盘管，风机盘管的安装...
·关于防爆风机的风机盘管的安装方法
防爆风机具有噪音低，风压高，风量大，体积小等特点。
风机突破了传统风机上的定义，具有产品多样化、风量风压分类化等诸多首创。
组成防爆风机的部件有很多，其中各个部件起着不同的作用，下面主要就风机盘管的安装进行说明：风机盘管电机...
·我国风机盘管行业发展相对成熟缺乏规范
风机盘管生产企业有三类，一是专门末端生产企业，二是中央空调企业，三是家电企业。
随着中央空调市场需求的快速增长，风机盘管技术和产品也不断推陈出新，呈现出百花齐放的格局。
目前，国际品牌开利、约克、特灵、麦克维尔；国产品牌格力、美的、瀚艺...
·风机盘管作用
风机盘管是中央空调选购中广泛使用的末端设备，规范的全称是中央空调风机盘管机组，可简单分类如下：中央空调风机盘管按照形式分为：卧式暗装、卧式明装、立式暗装、立式明装、卡式五种;卧式风机盘管按照厚度可以分成：超薄型、普通型...
·安装风机盘管需要把握的几个要点
风机盘管选型定位：按图纸要求确定风机的规格型号及设置位置，检查安装的风机盘管表面有无破损，涡轮转动与蜗壳有无摩擦，电机有无抖动和异常噪音。
质量控制管理把握以下几点：A、设备规格与设计一致，位置与图纸无冲突，型号不符或有问题的风盘要...。
