4.6 互感和自感
一、互感现象
1、当一个线圈中电流变化，在另一个线圈中产 生感应电动势的现象，称为互感。互感现象中 产生的感应电动势，称为互感电动势。
2、互感现象不仅发生于绕在同一铁芯上的两个 线圈之间,且可发生于任何两个相互靠近的电 路之间.
E L • I t
4.自感系数： L 简称自感或电感 反映线圈自身
实验表明，线圈越长，越粗，匝数越多， 自感系数越大。
另外，带有铁芯的线圈的自感系数比没
有铁芯时大得多。
（ ）A
A．灯A立即熄灭 B．灯A慢慢熄灭 C．灯A突然闪亮一下再慢慢熄灭 D．灯A突然闪亮一下再突然熄灭
A
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
（2）自感系数的单位：亨利，简称 亨 符号是 H
常用单位：毫亨（m H） 微亨（μH）
四、磁场的能量
思考：在断电自感的实验中，为什么开关断开 后，灯泡的发光会持续一段时间？甚至会比 原来更亮？试从能量的角度加以讨论。
开关闭合时线圈中有电流，电流产生磁场， 能量储存在磁场中.
开关断开时，线圈作用相当于电源，把磁场 中的能量转化成电能。
结束语
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
讲师：XXXXXX XX年XX月XX日
4.6 互感和自感
一、互感现象
1、当一个线圈中电流变化，在另一个线圈中产 生感应电动势的现象，称为互感。互感现象中 产生的感应电动势，称为互感电动势。
2、互感现象不仅发生于绕在同一铁芯上的两个 线圈之间,且可发生于任何两个相互靠近的电 路之间.
4-6自感和互感PPT课件
在国际单位制中是亨利，简称亨，符 号是H。 常用的单位还有豪亨（mH)和微亨 （μH） 1H=103 mH=106 μH
如果通过线圈的电流在1秒内改变1安培时，产生的电动 势是1伏特，这个线圈的自感系数就是1亨利。
1 应用： 在交流电路中、在各种用电设备 和无线电技术中有着广泛的应用。如日光灯 的镇流器，LC振荡电路等。 2 防治：在切断自感系数很大、电流很强的 电路的瞬间，产生很高的电动势，形成电弧， 在这类电路中应采用特制的开关。
2 在图-1接通Ｓ，B线圈会不会产生 感应电动势？为什么? 3 在图-2中接通Ｓ，线圈会不会产生 感应电动势？为什么?
A
S
图—2
这种由于导体自身的电流变化 所产生的电磁感应现象是一种 特殊的电磁感应现象
由于导体本身的电流 变化而产生的电磁感应 现象叫自感现象。
通 电 自 感
过 会 儿 亮 呢 ?
L
a
A
b
L
a
b
再看一遍
返回题目
L
a
b
返回题目
例题1
如图所示，L为一个纯电感线圈（直流电阻为零），A为一个灯泡，下列说 法正确的是：（ ）
B
A．开关S接通瞬间无电流通过灯泡
B．开关S接通后，电路稳定时，无电流通过灯泡 C．开关S断开瞬间无电流通过灯泡 D．开关S接通瞬间及接通稳定后，灯泡有由a到b的电流， 而在开关S断开瞬间，灯泡中有从b到a的电流
实例
如图所示，由于两 根平行导线中的电流方 向相反，它们的磁场可 以互相抵消，从而可以 使自感现象的影响减弱 到可以忽略的程度。
自感现象
自 感 现 象
大小:E=LΔI/Δt 作用：总是阻碍电流变化
自感电动势E
4.6 互感和自感
在法拉第的实验中两个线圈并没有用导 线连接，当一个线圈中的电流变化时， 线连接，当一个线圈中的电流变化时，在另 一个线圈中为什么会产生感应电动势呢？ 一个线圈中为什么会产生感应电动势呢？
一、互感现象
当一个线圈中电流变化， 1、 当一个线圈中电流变化，在另一个线圈中产生 感应电动势的现象，称为互感。互感现象中产生 感应电动势的现象，称为互感。 互感 的感应电动势，称为互感电动势 互感电动势。 的感应电动势，称为互感电动势。 2、互感现象不仅发生于绕在同一铁芯上的两个线圈 之间,且可发生于任何两个相互靠近的电路之间 且可发生于任何两个相互靠近的电路之间. 之间 且可发生于任何两个相互靠近的电路之间 3、利用互感现象，可以把能 利用互感现象， 量从一个线圈传递到另一个 线圈。因此，互感现象在电 线圈。因此， 工技术和电子技术中有广泛 的应用。 的应用。
三、自感系数
1、自感电动势的大小：与电流的变化率成正比 自感电动势的大小：
2、自感系数 L－简称自感或电感 （1）决定线圈自感系数的因素： 决定线圈自感系数的因素：
I E=L t
实验表明，线圈越大，越粗，匝数越多， 实验表明，线圈越大，越粗，匝数越多，自感 系数越大。另外， 系数越大。另外，带有铁芯的线圈的自感系数比 没有铁芯时大得多。 没有铁芯时大得多。 （2）自感系数的单位：亨利，简称亨，符号是 H。 自感系数的单位：亨利，简称亨， 常用单位：毫亨（m H） 微亨（μH） 常用单位：毫亨（ H） 微亨（
A
L S
R
A
课堂训练
4、如图所示，L为自感系数较大的线 、如图所示， 为自感系数较大的线 圈，电路稳定后小灯泡正常发光，当 电路稳定后小灯泡正常发光， 断开电键的瞬间会有 A . 灯A立即熄灭 立即熄灭 B . 灯A慢慢熄灭 慢慢熄灭 C . 灯A突然闪亮一下再慢慢熄灭 突然闪亮一下再慢慢熄灭 D . 灯A突然闪亮一下再突然熄灭 突然闪亮一下再突然熄灭 L A

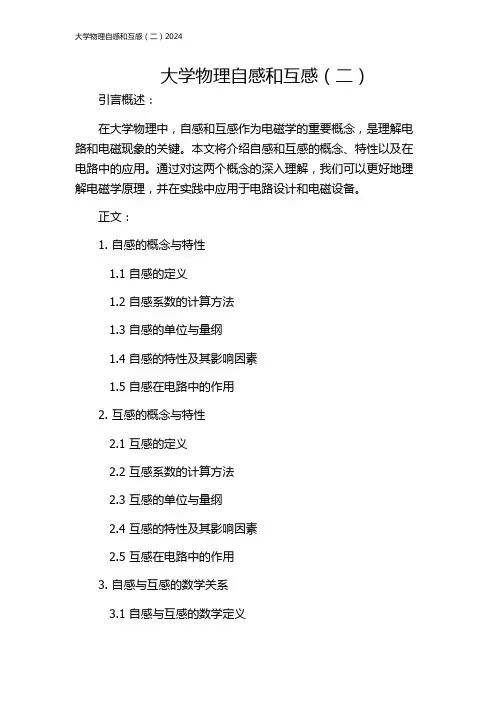

大学物理自感和互感(二)2024
大学物理自感和互感（二）引言概述：在大学物理中，自感和互感作为电磁学的重要概念，是理解电路和电磁现象的关键。
本文将介绍自感和互感的概念、特性以及在电路中的应用。
通过对这两个概念的深入理解，我们可以更好地理解电磁学原理，并在实践中应用于电路设计和电磁设备。
正文：1. 自感的概念与特性1.1 自感的定义1.2 自感系数的计算方法1.3 自感的单位与量纲1.4 自感的特性及其影响因素1.5 自感在电路中的作用2. 互感的概念与特性2.1 互感的定义2.2 互感系数的计算方法2.3 互感的单位与量纲2.4 互感的特性及其影响因素2.5 互感在电路中的作用3. 自感与互感的数学关系3.1 自感与互感的数学定义3.2 自感与互感的表达式3.3 自感与互感的对立性及作用机制3.4 引入自感与互感的电路方程组3.5 自感与互感的联合应用实例4. 自感和互感在电路分析中的应用4.1 自感与互感对电流、电压的影响4.2 自感与互感对电路能量的转移与储存的影响4.3 自感与互感对电路振荡特性的影响4.4 自感与互感在变压器设计中的应用4.5 自感与互感在电磁传感器中的应用5. 自感和互感的实验验证及工程应用5.1 自感和互感的实验测量方法5.2 自感与互感的实验数据处理与分析5.3 自感和互感在电子工程中的应用案例5.4 自感和互感在电力工程中的应用案例5.5 自感和互感的未来发展方向总结：通过本文的阐述，我们对自感和互感的概念、特性以及在电路中的应用有了较为全面的了解。
自感和互感是电磁学的重要概念，掌握它们的原理和应用，对于电子工程和电力工程领域的学习和实践具有重要意义。
通过进一步的研究和实验，我们可以深入探索自感和互感的机理，并将其应用于更广泛的电磁设备和系统中。
4.6自感和互感

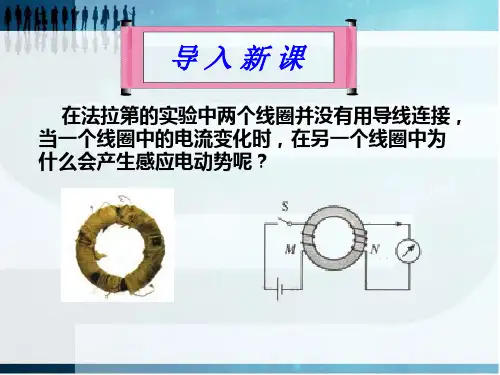

导入新课在法拉第的实验中两个线圈并没有用导线连接，当一个线圈中的电流变化时，在另一个线圈中为什么会产生感应电动势呢？法拉第发现电磁感应现象的第一个成功试验就是互感现象。
到底什么是互感？自感又是怎么回事呢？这节课我们就来学习这方面的内容。
教学目标1.知识与技能知道互感与自感现象都是常见的电磁感应现象。
知道自感电动势的大小由什么因素决定，并理解自感电动势的作用，能解释相关现象。
知道自感系数的单位、决定因素。
2.过程与方法利用已知知识发现问题，提出问题以及设计解决问题的方法，产生创新和设计的冲动。
了解互感现象和自感现象，以及对它们的利用和防止。
培养学生客观全面认识问题的能力。
能够通过电磁感应的有关规律分析通电、断电自感现象的成因及磁场的能量转化问题。
3.情感态度与价值观体验用已知知识去探索未知规律的乐趣，增强成就感。
通过电磁感应的有关规律分析通电、断电自感现象的成因及磁场的能量转化问题。
教学重、难点教学重点自感电动势的作用教学难点断电自感过程对小灯泡闪亮一下的原因解释本节导航1.互感现象2.自感现象3.自感系数4.磁场的能量1.互感现象合F 互感现象1B 2B 2I 1I 当线圈1中的电流变化时,所激发的磁场会在它邻近的另一个线圈2中产生感应电动势。
这种现象称为互感现象。
该电动势叫互感电动势。
注意互感电动势与线圈电流变化快慢有关；与两个线圈结构以及它们之间的相对位置和磁介质的分布有关。
互感系数1B 2B 2I 1I 回路1中的电流在回路2中产生的磁通量1I 12121I M Φ=回路2中的电流在回路1中产生的磁通量2I 21212I M Φ=M 21、M 12是比例系数,M 21称为线圈1对线圈2的互感系数，M 12称为线圈2对线圈1的互感系数。
从能量观点可以证明两个给定的线圈有：M 就叫做这两个线圈的互感系数，简称为互感。
MM M ==21122121212112I ΦI ΦM M M ====注意互感仅与两个线圈形状、大小、匝数、相对位置以及周围的磁介质有关。
4.6 互感和自感
四、磁场的能量
开关闭合时线圈中有电流，电流产生磁场，能量储存在磁场中；开关断开时，
线圈作用相当于电源，把磁场中的能量转化成电能。
×，断电自感中与原电流方相同
与电流变化快慢有关，
× 与电流变化大小无关。 × 线圈越大，越粗，匝数越多，
带铁芯，自感系数就越大。
√
E L I
t
√
曾经在《4.3 楞次定律习题课》最后一题做过并讲解了， 课后再做一下，不懂的看一下回放。
不能。因为当电流稳定，线圈M产生的磁场稳定，线圈N中的磁场也 不发生变化，不会产生感应电流。
利用互感现象，可以把能量从一个线圈传递到另一个线圈。因此，互感现象在 电工技术和电子技术中有广泛的应用。例如变压器、无线充电。
互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线 圈之间，还可以发生于任何两个相互靠近的电路之间：
实验一：通电自感现象 现象：在闭合开关Ｓ瞬间， 灯A2立刻正常发光，A1却比 A2迟一段时间才正常发光。
原因：由于接通电流瞬间，电流增加，线圈Ｌ自身的磁通量增加而产生了感应 电动势。根据楞次定律，感应电动势总是阻碍磁通量的变化即阻碍线圈中电流 的增加，故A1较慢地亮起来。
结论1:通电自感电动势与线圈的电流方向相反，“ 阻碍”原电流的增加，但最终 没有“阻止”原电流增加。
§4.6 互感和自感
第四章 电磁感应
林老师
1、在法拉第的实验中两个线圈并没有用导线连接。接上电路，如右图，当线圈M 中的开关S闭合时，在另一个线圈N中能否产生感应电流？为什么？
能，S闭合瞬间，电流瞬间增大，线圈M中产生变化的磁场，导致线圈N中的磁 通量发生变化，因此产生了感应电动势。
一、互感现象：
A.t1时，A线圈中电流变化率是零，所 以在B线圈中的磁通变化率为零。在这 一时刻，B中并没有感应电流，没有发 生互感，也不会跟A发生作用，A错。
4,6,1互感和自感-互感
手机内部接收端
无线充电器内部
互感的应用
无 线 充 电 器
电
蓝
磁
牙
炉
耳
机
变 压 器
5、防止：互感现象不仅发生于绕在同一铁芯上的两个线圈之间,而 且可以发生于任何两个相互靠近的电路之间。在电力工程中和电子 电路中，互感现象时会影响电路的正常工作，要设法减小互感。
所以平时说的金属壳包装的用电器漏电，有一种是互感引起的。
S2闭合，S1断开时，线圈B中有感应电流，产生电磁感应作用 若S2断开，线圈B中不产生感应电流而起不到延时作用
1．如图甲所示，A、B两绝缘金 属环套在同一铁芯上，A环中电 流iA随时间t的变化规律如图乙所 示，下列说法中正确的是( ) A．t1时刻，两环作用力最大 B．t2和t3时刻，两环相互吸引 C．t2时刻两环相互吸引，t3时刻 两环相互排斥 D．t3和t4时刻，两环相互吸引
一.互感现象
1、互感：在法拉第的实验中，两个线圈之间并没有导线相连，但 当一个线圈中的电流变化时，它所产生的变化磁场会在另一个线 圈中产生感应电动势．这种现象叫做互感．
2、互感电动势：互感现象中产生的感应电动势。
3、理解 (1)互感现象不仅发生于绕在同一铁芯上的两个线圈之间,且可发生于任何 两个相互靠近的电路之间. (2) 利用互感现象可以把能量、信号从一个电路（线圈）传递到另一个电 路（线圈），因此在电工技术和电子技术中有广泛的应用.如：变压器 (3) 在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这 时要求设法减小电路间的互感。
t1时刻感应电流为零，故两环作用力 为零，则A错误
t2和t3时刻A环中电流在减小，则B 环中产生与A环中同向的电流，故 相互吸引，B正确、C错误
《自感和互感》课件
互感系数：描述互感现象的强 弱，与线圈之间的距离、形状、 材料等因素有关
互感现象：两个或多个线圈之 间通过电磁感应产生的相互影 响
应用：变压器、电感器、电 磁感应加热等
互感现象的影响：可能导致电 路参数变化，影响电路性能和
稳定性
线圈绕组结构：线圈绕组的形状、大小、位置等 线圈材料：线圈的材质、电阻率、磁导率等 线圈电流：线圈中的电流大小、方向、频率等 线圈间距：线圈之间的距离、角度等 线圈环境：温度、湿度、磁场等外部环境因素
线圈形状：线圈的形状和尺寸对自感系数有重要影响 线圈材料：线圈的材料和导电性能对自感系数有影响 线圈匝数：线圈的匝数越多，自感系数越大 线圈放置方式：线圈放置方式对自感系数有影响，如垂直放置、水平放置等 线圈周围环境：线圈周围环境的磁场、温度等对自感系数有影响
自感系数与线圈的匝数、形 状、尺寸、材料等因素有关
互感系数是描述两个线圈之间电磁感应关系的物理量
互感系数的大小与线圈的几何形状、尺寸、材料和位置有关
互感系数的正负号表示两个线圈之间的磁通方向是否相同
互感系数的物理意义在于描述两个线圈之间的电磁感应关系，对于电磁感应现象的研究和应 用具有重要意义。
自感和互感的应用
电流测量：通过自感 现象测量电流大小
