无尘柔性电缆拖链安装解决方案
电缆拖链 支撑结构及导向装置
电缆拖链 (CABLEVEYOR R ) : UNIFLEX Advanced ～TKUA (开放式)拖链重量轻，拆装简便，可在相对狭小的空间内安装，性价比较高。
• 采• 运• 可• 提• 具• 适用于长行程。
电缆拖链•支撑结构及导向装置椿本公司具有丰富应用实例和产品阵容，为客户的机床提供最适合的电缆拖链。
电缆拖链 (CABLEVEYOR R )+高柔性电缆配套交货 :「TOT ALTRAX-“交钥匙方案”」根据客户需求铺设好电缆及软管的整套拖链「低客户的安装工时，节约了库存成本。
• 减免去客户铺设电缆软管的工作，交货后，可在较短时间内安装在机床上。
• 减「整套电缆拖链系统，只需订购一次，减少了交货期管理和入库检查等仓库管理成本。
应力去除装置简便牢靠地固定电缆和软管，可防止电缆软管受到损伤的零部件。
按照电缆软管的外径和线路配置提供最适合的应力去除装置。
◆电缆夹• L • 绑• SZL ◆锁定式电缆夹电缆拖链 (CABLEVEYOR R ) : MASTER 系列～开放式 : TKHC ·TKLC/封闭式 : TKHT ·TKLT 适用于多种管线支撑导向的应用场合。
通过优化拖链内外尺寸比例，使拖链可在相对狭小的空间内安装。
另有针对切屑等严重污染应用场合的封闭式电缆拖链可供选择。
• 拖链内侧/外侧均采用可大大降低电缆外护套磨损的铝制横梁，两侧侧板采用耐油性较好的增强型尼龙材料。
• 运行时噪音低，拖链强度高，寿命较长。
• 可以使用宽度跨度为1mm 的横梁。
(注 : 部分封闭式拖链除外)• 同种尺寸拖链可以选择开放式或封闭式。
(注 : 部分除外)• 安装固定型材，即可固定隔片。
(注 : 不包括TKHT)• 具有电缆夹，C 型槽等多种应力去除部件可选。
电缆拖链 (CABLEVEYOR R )专用TRAXLINE 高柔性电缆椿本佳宝来公司的高柔性电缆使用频率可达数百万次，延长了机械设备的使用寿命。

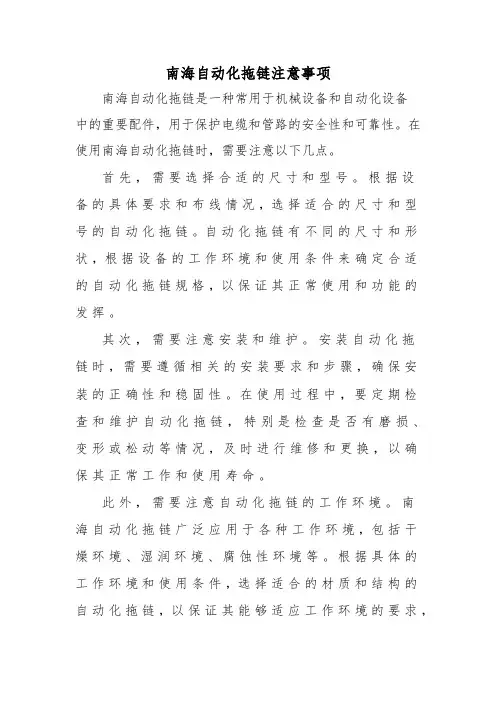

南海自动化拖链注意事项
南海自动化拖链注意事项南海自动化拖链是一种常用于机械设备和自动化设备中的重要配件，用于保护电缆和管路的安全性和可靠性。
在使用南海自动化拖链时，需要注意以下几点。
首先，需要选择合适的尺寸和型号。
根据设备的具体要求和布线情况，选择适合的尺寸和型号的自动化拖链。
自动化拖链有不同的尺寸和形状，根据设备的工作环境和使用条件来确定合适的自动化拖链规格，以保证其正常使用和功能的发挥。
其次，需要注意安装和维护。
安装自动化拖链时，需要遵循相关的安装要求和步骤，确保安装的正确性和稳固性。
在使用过程中，要定期检查和维护自动化拖链，特别是检查是否有磨损、变形或松动等情况，及时进行维修和更换，以确保其正常工作和使用寿命。
此外，需要注意自动化拖链的工作环境。
南海自动化拖链广泛应用于各种工作环境，包括干燥环境、湿润环境、腐蚀性环境等。
根据具体的工作环境和使用条件，选择适合的材质和结构的自动化拖链，以保证其能够适应工作环境的要求，并具有一定的防尘、防水和耐腐蚀能力。
另外，需要注意自动化拖链的负载能力。
自动化拖链在使用过程中，会承受一定的负载压力，因此需要根据具体的负载要求选择合适的自动化拖链，以确保其能够承受设备的负载，并保持稳定和可靠的工作状态。
此外，还需要注意自动化拖链的使用寿命和使用温度范围。
自动化拖链的使用寿命一般根据操作次数或使用年限来衡量，因此在选择时需要考虑设备的使用寿命和预期使用年限，并选择相应寿命的自动化拖链。
同时，自动化拖链也有一定的使用温度范围，需要根据设备的工作温度来选择合适的自动化拖链，以确保其能够在正常工作温度范围内工作稳定和可靠。
最后，需要注意使用时的安全性。
在使用南海自动化拖链时，需要遵循相关的安全规范和操作规程，确保自动化拖链的安全性。
例如，在布线时需注意不要过度弯曲或过度拉伸自动化拖链，避免产生损坏或卡滞。
同时，在清洁和维护自动化拖链时，也需要注意操作的安全性，避免发生意外事故。
综上所述，使用南海自动化拖链需要注意选择合适的尺寸和型号、安装和维护、工作环境、负载能力、使用寿命和使用温度范围以及使用时的安全性。
无尘柔性拖链介绍
无尘柔性拖链
规格齐全定制化产品
无尘柔性电缆拖链组成部件
胶垫
隔片
塞子
龙骨
公司概述
应用客户
产品介绍
售后服务
应用案例
无尘柔性橡胶拖链
金属压线板 或使用塑料压线板 无尘柔性橡胶拖链
经证实，在50 mm最小弯曲半径下，弯折寿命可达到500万次弯折周期以上低摩擦、具有化学惰性及不集尘绝缘材料获S
O一级洁净室和真空环境认证.可配置标准和定制规格，具有安装线夹.文伊柔性橡胶无尘拖链为制造商提供
电缆
公司概述
应用客户
产品介绍
售后服务
应用案例
24小时提供在线安装指导与产品培训
公司概述
应用客户
产品介绍
售后服务
应用案例
应
用
案
例
公司概述
应用客户
产品介绍
售后服务
应用案例
无
尘
车
间
公司概述
应用客户
产品介绍
售后服务
应用案例
实
事
报
道
公司概述
应用客户
产品介绍
售后服务
应用案例
自
动
化
设
备
公司概述
应用客户
公司概述
应用客户
产品介绍 企业荣誉
售后服务
应用案例
公司概述
应用客户
产品介绍
售后服务
应用案例
的优电子科技正式成立 企业开始新的征程 主要生产工业软管
公司通过ISO90012008质量体系认证 SGS环保材质认证
成立软性无尘电缆拖链 研发部
开拓创新研发机器人管 线包，机器人自动化骤 变保护系统，成立自动 化系统研发部
TB20.40.0.PZ 拖链系统 说明书
TwisterBand 结构紧凑，模块化，降低 成本 Compact, modular, economical
TwisterChain® 坚固，运行安静，适用于 高负载应用 Rugged, quiet, for high loads
C-Chain C-Chain 第一条可持续环形运行的 拖链 First continiously circulating Energy Chain®
Rotary movements in minimum space In order to implement rotary movements in the smallest space, and guide power, data and media safely, complicated and expensive rotary solutions came are usually needed. With the very compact igus® rotating TwisterBand, rotations can now be guided and managed in very confined spaces cost-effectively with very low wear:
75
76
77
电话：021-5130 3100 传真：021-5130 3200 master@
易格斯（上海）有限公司 上海外高桥保税区加太路28号 200131
5
...3000° turn...
TwisterBand: 紧凑，模块化，降低成本 TwisterBand: Compact, modular, economical
E2/000 新分隔片系列 New range of separators
高柔性拖链电缆型号规格【大全】
高柔性拖链电缆由于耐磨损耐弯曲次数可达500万次，专门用在移动设备，机器人和数控设备等领域；下面电百科就来介绍下高柔性拖链电缆什么？拖链电缆标准及拖链电缆技术参数规格。
一、高柔性拖链电缆是什么？电缆是高柔性拖链电缆，连接与控制用柔性拖链电缆，广泛用于干燥或潮湿的室内，往复自由弯曲移动无强制拉力的拖链系统中，如机床加工设备、物流输送系统、港口机械、成套设备安装工程。
耐弯曲拖链电缆特性：电缆结构：多股铜丝或镀锡铜丝束绞导体；聚氯乙烯、低烟无卤、交联聚乙烯、丁氰聚氯乙烯、聚氨酯及特种复合物护套等。
技术参数：温度范围：-40℃—+80℃弯曲半径：7.5×电缆外径工作电压：300V/500V二、拖链电缆标准拖链电缆非屏蔽执行标准：GB/T5023.5-2008《额定电压450750V 及以下聚氯乙烯绝缘电缆第5部分软电缆(软线)》其他类型拖链电缆执行该电缆种类的国家标准，例如屏蔽电缆执行屏蔽电缆型号相关国家标准。
三、拖链电缆技术参数拖链电缆选型需要根据芯数截面和载流量外径技术参数选择。
高柔性电缆通常是指用在拖链运动系统中，作为电力传输材料或信号传递载体的首选电缆，又名：拖链电缆，拖曳电缆，移动电缆，机器人电缆等。
Flexible cable的导线结构主要依据DIN VDE 0295和IEC 228标准的绞合铜导线结构，护套多采用低黏性，柔性耐磨材料，以减缓电缆在连续往返移动中的磨损率。
如果高柔性电缆如棉绳一般柔软而没有一定的韧性，那么电缆随着拖链电缆的往复运动会在狭小的拖链槽里面“翩翩起舞”，这样电缆势必会和拖链槽或者和其他电缆阐述碰撞和摩擦，久而久之自然会导致电缆外被材料的磨损，进而导致里面芯线绝缘层的磨损，进而导致导体断裂或短路。
所以高柔性电缆并不是我们通常认为的月柔软越好，高柔性电缆更多的是侧重于耐弯曲，耐折，耐磨。
相反，原装进口的高质量高柔性拖链电缆是比较“硬朗”的，甚至有些比较粗的高柔性拖链电缆还可以两头绑上绳子当弓用。
拖链电缆和普通电缆的区别
拖链电缆和普通电缆的区别
1，导体结构电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。
一系列长期的实验提供了单根导线的最佳直径，长度和节向的屏蔽组合，它有最佳的抗拉能力。
2，有一道工艺叫绞线绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。
然而由于绝缘材料的应用，绞线结构应按运动状态设计，
3，原材料的选配。
由不同的改良材料制成的外护套具有不同的功能， 功能的，有抗低温功能的，有耐油的以及成本优化的。
但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。
外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。
电缆拖链布线遵循原则,怎么走线
为了避免其中的电缆或者软管遭到损伤并且为了保证拖链的功能正常，在布置电缆或者软管的时候必须遵守一些原则：
布置电缆或者软管的时候要根据它们的直径和重量以对称的方式进行布置，最大和最重的电缆放置在截面的最外侧，小的和轻的电缆放在内侧。
较重的位于两边，较轻的位于中间。
所有电缆必须安全地固定在拖链的一端，这样可以确保电缆可以与其他装置安全地移动到另一端。
电缆周围空间及其他电缆之间要留出只是10%电缆直径的距离，液压管至少要留出20%，如图：
为了减少可能存在的摩擦，避免电缆或者软管等具体不同外皮材质的管线放置在一起。
扁平电缆和圆电缆混合装在拖链中时，电缆之间必须松散安装。
电缆两边必须安装固定件，尽量避免在旁边安装不同尺寸的圆电缆。
电缆穿线链中的电缆必须平滑直线运行，不能扭曲或卷曲，电缆必须从电缆盘或卷筒上旋转打开，不能从顶端扭绞地抽取。
在有多根电缆和软管的应用中，为了避免它们之间的相互摩擦，最好将它们放置在适当的独立空间内并且用隔片将它们相互分隔，如果没有条件实现，则要确保它们之间留有足够的空间以免发生相互摩擦。
BNEE拖链的用途和特点
BNEE拖链的用途和特点BNEE拖链是一种用于电缆和管道管理的设备，广泛应用于工业机械、自动化设备、机床、塑料注塑机、纺织设备、包装机械等行业和领域。
其主要用途是保护电缆和管道免受外界环境的磨损、损坏和扭曲，并能有效防止电缆和管道的缠绕和纠结。
下面将详细介绍BNEE拖链的用途和特点。
一、用途：1.保护电缆和管道：BNEE拖链可以有效地保护电缆和管道免受外部磨损和损坏，避免因物体的撞击、拉扯或摩擦而导致电缆和管道的断裂、短路或漏水等问题。
2.管理布线和布管：BNEE拖链可以对电缆和管道进行有序的布线和布管，使电缆和管道不会乱绞在一起，方便维修和更换。
3.防止缠绕和纠结：BNEE拖链可防止电缆和管道在移动过程中缠绕和纠结，使其始终保持良好的走向，减少因缠绕和纠结带来的故障和停机时间。
4.提高安全性：BNEE拖链可以有效地减少电缆和管道空间的占用，降低火灾和意外事故的风险，提高工作环境的安全性。
5.增加设备寿命：BNEE拖链可以延长电缆和管道的使用寿命，减少维修和更换的频率，降低维修成本和停机时间。
二、特点：1.结构坚固耐用：BNEE拖链采用优质的工程塑料材料制成，具有较高的强度和耐磨性，可以承受较大的拉力和压力，保证其在恶劣工作环境下的可靠性和稳定性。
2.灵活自如：BNEE拖链具有良好的柔性和弹性，能够自如地弯曲，适应不同方向和角度的布线和布管，方便实施机械设备的动作和操作。
3.顺畅运行：BNEE拖链内部设计有相应的滑轮和导向装置，可以保证电缆和管道在拖链内的平稳运行，最大限度地减少运动阻力和能源消耗。
4.快速安装和维护：BNEE拖链采用插接式连接，安装和维护非常方便快捷，可以大大节约时间和人力成本。
5.大容量负载：BNEE拖链可根据不同的需求和使用场景，提供不同规格和尺寸的型号，能够承受不同重量和长度的电缆和管道，满足各种复杂工况的要求。
6.抗化学腐蚀：BNEE拖链具有良好的抗化学腐蚀性能，可以耐受常见的酸、碱、油和溶剂等腐蚀物质，适应各种恶劣环境。
拖链线缆知识点总结
拖链线缆知识点总结拖链线缆是一种用于移动设备和机械的电力传输线缆，其主要功能是通过移动链条保护线缆，并能够在移动过程中稳定地传输电力和数据。
拖链线缆广泛应用于自动化设备、机器人、数控机床、包装机械、注塑机械等领域。
本文将从拖链线缆的类型、选型方法、安装注意事项等方面进行详细介绍，希望能够对工程师和相关行业人士有所帮助。
一、拖链线缆的类型1. 传统拖链线缆：传统拖链线缆通常由内层绝缘层、导体、外层绝缘层和护套构成。
传统拖链线缆的特点是结构简单、传输性能稳定，但在长时间的弯曲和挠曲下易磨损，寿命相对较短。
2. 高柔性拖链线缆：高柔性拖链线缆是在传统拖链线缆的基础上进行了改进，采用了特殊的材料和工艺，使其具有更高的柔韧性和耐磨性。
高柔性拖链线缆适用于需要频繁运动和曲折布置的场合，如机械手臂、输送设备等。
3. 电缆+光纤拖链线缆：电缆+光纤拖链线缆结合了电力传输和数据传输的功能，能够同时传输高速数据信号和电力信号，并且具有抗干扰能力强、抗拉伸等特点。
电缆+光纤拖链线缆适用于需要同时传输电力和数据的场合，如自动化生产线、机器人等。
二、拖链线缆的选型方法1. 根据传输性能：根据具体的传输需求，选择适合的拖链线缆类型。
如果需要频繁曲折、高速移动，应选择高柔性拖链线缆；如果需要同时传输电力和数据，应选择电缆+光纤拖链线缆。
2. 根据环境条件：根据拖链线缆的使用环境和工作条件，选择适合的材料和结构。
如在高温环境下，应选择耐高温的材料；在潮湿腐蚀环境下，应选择防水防腐的材料。
3. 根据使用寿命：根据设备的使用寿命和工作强度，选择具有较长寿命和耐磨损的拖链线缆。
一般来说，高档的拖链线缆具有更长的使用寿命，但价格也相对较高。
三、拖链线缆的安装注意事项1. 安装前应仔细检查拖链线缆的外观质量和连接端的焊接情况，确保线缆和连接器没有损坏和虚焊现象。
2. 安装时应按照设备的运动轨迹和布线要求进行合理布置，避免过度的挠曲和拉伸，保证拖链线缆在移动过程中不被拉扯或刮擦。
无尘柔性电缆拖链安装解决方案
双层无尘柔性电缆拖链安装图解
第四步
再将正面压线板压到拖链上
双层无尘柔性电缆拖链安装图解
第五步
然后将垫片放在两个压线板 中间，在将螺丝扭上即可。 PS：螺丝安装交叉妞 垫片
安装示意图
三层无尘柔性电缆拖链安装图解
三层无尘拖链需要工 字形和两个正面压板
龙骨控制弯曲半径和 行程长度的支撑
三层无尘柔性电缆拖链安装图解
RV40,RV70龙骨两端要接两节RV100的龙骨（压线板更好的将龙骨稳定住） PS：将龙骨接头凸出点要卡在压线板的内槽里（这样龙骨就不会晃动）
三层无尘柔性电缆拖链安装图解
将压线板两个正面压线板， 工字压线板和拖链都需贴填充胶 PS：加龙骨的拖链两面压线板可以不需贴胶
三层无尘柔性电缆拖链安装图解
加龙骨的拖链两面压线板可以不需贴胶三层无尘柔性电缆拖链安装图解龙骨接头凸出点对准压线板内槽对准好的龙骨用手压住不要移动螺丝注定即可三层无尘柔性电缆拖链安装图解将两层拖链压在正面和工字压线板中间三层无尘柔性电缆拖链安装图解拖链压的过程中将两个垫片放置于两侧ps
文伊橡塑科技 无尘柔性电缆拖链安装解决方案
感谢贵公司对产品支持
如有安装不明确 可联系相关技术人员
龙骨接头凸出点对准 压线板内槽
对准好的龙骨用手压 住不要移动螺丝注定 即可
三层无尘柔性电缆拖链安装图解
将两层拖链压在正面和工字压线板 中间
三层无尘中将两个垫片放置 于两侧 PS:如图所示
在洁净的台面安装 注意指甲划伤拖链
安装需带白手套
气动吹气辅助穿线 用脱模剂或酒精润滑便于穿线 填充胶对准压线板避免二次粘贴易损拖链
无尘柔性电缆拖链所需物料
1
安装之前所需的物料
1.需要两条文伊的无尘柔性电缆拖链 2.一套压线板（两正两反） 3.四个垫片 4.按实际图纸来是否需要龙骨 5.螺丝八个 6.龙骨接头 7.在安装的过程中必须使用填充胶
拖链电缆的组成和安装要求
拖链电缆的组成和安装要求在设备单元需要来回移动的场合，为了防止电缆纠缠、磨损、拉脱、挂和散乱，常把电缆放入电缆拖链中，对电缆形成保护,并且电缆还能随拖链实现来回移动,这种可以跟随拖链进行来回移动而不易磨损的高柔性专用电缆便叫拖链电缆，通常也可称之拖曳电缆，坦克链电缆。
拖链电缆主要应用于：工业电子系统,自动生成线，仓储设备，机器人，消防系统，起重机，数控机床和冶金工业。
拖链电缆组成1.抗拉中心在电缆的中心根据芯数数量以及每根芯线交叉区域的空间里尽可能的有一个真正的中心线填充（而不是像通常情况下，用一些填充料或废塑料制成的垃圾芯线填充）这种方法能有效的保护绞线结构，防止绞线游离到电缆的中心区域。
2.导体结构电缆应该选择最具柔韧性的导体，一般来说导体越细，电缆的柔韧性越好，但导体过细，会产生电缆缠绕现象。
一系列长期的实验提供了单根导线的最佳直径，长度和节向的屏蔽组合，它有最佳的抗拉能力。
3.芯线绝缘电缆内的绝缘材料不能彼此粘滞。
而且绝缘层还需要支撑每股单股的导线。
因此只有在高压成型的PVC或者TPE材料才能用于拖链的数百万米电缆中的应用过程中证实他的可靠性。
4.绞线绞线结构必须以最佳的交合节距绕在一个稳定的抗拉中心周围。
然而由于绝缘材料的应用，绞线结构应按运动状态设计，从12根芯线开始，因该采用成束绞合的方式。
5.内护套甲胄式挤压成型的内护套取代廉价的羊毛材料，填充物或附属填充物。
这一方法能保证绞线结构不会散乱。
6.屏蔽用优化的编织角度将屏蔽层紧紧的编织在内护套外，松散的编织带会降低EMC的保护能力并且屏蔽层也很快因屏蔽的断裂而失效。
紧密编织的屏蔽层同时具有抗扭力的作用。
7.外护套由不同的改良材料制成的外护套具有不同的功能，有抗UV功能的，有抗低温功能的，有耐油的以及成本优化的。
但所有的这些外护套都有一个共同点，高耐磨性，并不会粘附任何东西。
外护套必须是高柔性的但也要有支撑功能，当然应该是高压成型的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无尘柔性电缆拖链所需物料
1
安装之前所需的物料
1.需要两条文伊的无尘柔性电缆拖链 2.一套压线板（两正两反） 3.四个垫片 4.按实际图纸来是否需要龙骨 5.螺丝八个 6.龙骨接头 7.在安装的过程中必须使用填充胶
2 3
7 5
4 6
安装示意图
双层无尘柔性电缆拖链安装图解
第三步
将拖链压到反面的压线板上 PS：在压拖链的时候记得将拖链 向外出一点
双层无尘柔性电缆拖链安装图解
第四步
再将正面压线板压到拖链上
双层无尘柔性电缆拖链安装图解
第五步
然后将垫片放在两个压线板 中间，在将螺丝扭上即可。 PS：螺丝安装交叉妞 垫片
安装示意图
三层无尘柔性电缆拖链安装图解
三层无尘拖链需要工 字形和两个正面压板
龙骨控制弯曲半径和 行程长度的支撑
三层无尘柔性电缆拖链安装图解
RV40,RV70龙骨两端要接两节RV100的龙骨（压线板更好的将龙骨稳定住） PS：将龙骨接头凸出点要卡在压线板的内槽里（这样龙骨就不会晃动）
三层无尘柔性电缆拖线板和拖链都需贴填充胶 PS：加龙骨的拖链两面压线板可以不需贴胶
三层无尘柔性电缆拖链安装图解
龙骨接头凸出点对准 压线板内槽
对准好的龙骨用手压 住不要移动螺丝注定 即可
三层无尘柔性电缆拖链安装图解
将两层拖链压在正面和工字压线板 中间
三层无尘柔性电缆拖链安装图解
垫片
拖链压的过程中将两个垫片放置 于两侧 PS:如图所示
在洁净的台面安装 注意指甲划伤拖链
安装需带白手套
3
1.需要四块压线板（两正两反）
2.两条文伊的无尘拖链
2
4
1
3.填充胶
4.垫片
双层无尘柔性电缆拖链安装图解
第一步
我们先将压线板正反两面跟拖链 贴上我们的填充胶
双层无尘柔性电缆拖链安装图解
第二步
将两条拖链给合并在一起， 形成右面的视图 PS：将气管或电缆较粗的线放在拖链两边， 有利于拖链平衡
双层无尘柔性电缆拖链安装图解
气动吹气辅助穿线 用脱模剂或酒精润滑便于穿线 填充胶对准压线板避免二次粘贴易损拖链
感谢贵公司对产品支持
如有安装不明确 可联系相关技术人员
