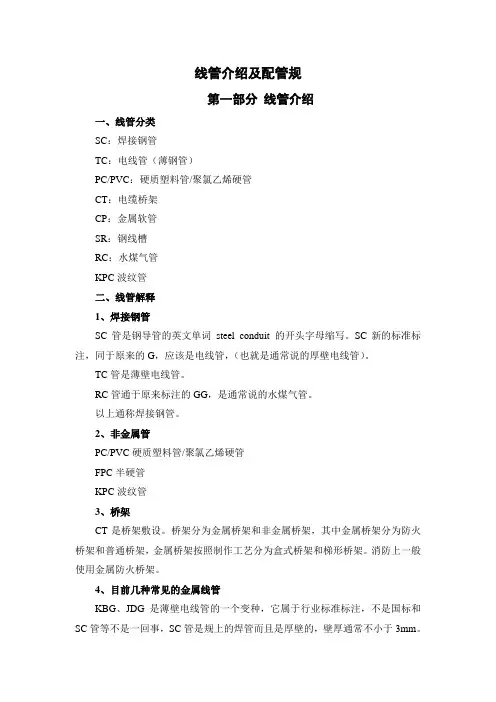

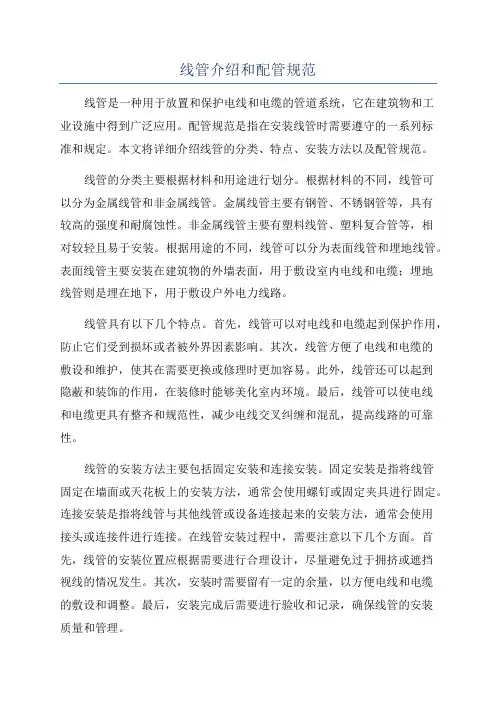

线管介绍及配管规范

线管介绍及配管规范

第一部分线管介绍

一、线管分类

SC：焊接钢管

TC：电线管（薄钢管）

PC/PVC：硬质塑料管/聚氯乙烯硬管

CT：电缆桥架

CP：金属软管

SR：钢线槽

RC：水煤气管

KPC波纹管

二、线管解释

1、焊接钢管

SC管是钢导管的英文单词steel conduit 的开头字母缩写。SC新的标准标注，同于原来的G，应该是电线管，（也就是通常说的厚壁电线管）。

TC管是薄壁电线管。

RC管通于原来标注的GG，是通常说的水煤气管。

以上通称焊接钢管。

2、非金属管

PC/PVC硬质塑料管/聚氯乙烯硬管

FPC半硬管

KPC波纹管

3、桥架

CT是桥架敷设。桥架分为金属桥架和非金属桥架，其中金属桥架分为防火桥架和普通桥架，金属桥架按照制作工艺分为盒式桥架和梯形桥架。消防上一般使用金属防火桥架。

4、目前几种常见的金属线管

KBG、JDG是薄壁电线管的一个变种，它属于行业标准标注，不是国标和SC管等不是一回事，SC管是规范上的焊管而且是厚壁的，壁厚通常不小于3mm。

KBG是扣压式电气导管，使用专用的压钳将套接管与导管压接紧固。

JDG是紧固式电气导管，套管与导管使用用螺丝紧固。

JDG、KBG管成为镀锌钢管，不用防腐、不用跨接，颜色是黄色的。壁厚为1.2mm-2.5mm左右。广泛应用，节省钢材。安装简便，功效高。但要用正规厂家的，否则弯曲时，易扁、开裂。要用配套的弯曲工具和弹簧。

JDG管

JDG导管系列产品是我公司在吸收国内外同类先进技术的改进型，与日本JIS工业标准相一致，并与GB50303、GB50300相吻合，即改变了传统熔焊和套丝复杂的施工工艺，也弥补了国内市场同类产品易滑扣等不良现象。

选材精当

JDG导管及系列产品均采用优质钢材，经精密加工而成，双面镀锌，既美观，又有良好的防腐性能。

施工方便

无需电焊机和套丝设备，也不需做跨接地线，无须刷漆，省去了传统熔焊和套丝等复杂的施工工序（如果作为明敷设消防电线管使用时需要刷金属防火涂料）。只需将直管接头连接管与管，螺纹管接头连接管与接线盒，定位后用专用工具拧紧（拧断）螺钉即可，与接线盒连接处用锁母紧定即可。管路转弯处用弯管器可现场弯曲相应的弧度。

适用范围广

JDG导管有超轻型管和轻管两种，超轻型管可用于明敷，轻型管既可明敷亦可暗敷。适用于工业与民用建筑及市政管线中电线电缆的穿线保护，尤其适用于日趋推崇的智能写字楼的综合布线系统。

性能优越

JDG导管相对国产镀锌管、SC管等市场同类产品，在综合性能方面具有十分显著的优势。

工程验收

JDG导管已形成行业（CECS）规范，施工验收遵照中国工程建设标准化协会所制定的CECS120:2000《套接紧定式钢导管电线管路施工及验收规程》进行工程验收。

价格便宜

价格相对低廉是JDG的一个突出优点。以100米为评估单元与其它同类产品比较，JDG具有附件少，材料及施工成本低等优点。

KBG管

KBG为套接扣压式镀锌薄壁电线管，其连接是用扣压钳子，将管道和管件压出小坑，紧密连接。

KGB管壁厚与JDG有很大区别，JDG除了16的管壁厚为1.2mm以外，其余全部为1.6mm。KGB管壁厚和管大小有关。大于1.6mm的也有，1.2mm的也有，更有1.0mm的。

三、钢质线管的成型工艺

1、焊接钢管

焊接钢管就是焊管，它是由钢带切割成窄钢条，然后用模具冷加工裹成管状。然后使用专用焊机将一条管缝焊接，外焊缝打磨光亮。一般的焊管的内毛刺不打的，只有精密焊管才打内毛刺。

2、无缝钢管

无缝钢管就是用圆柱形钢锭热拉成管状，所以看不见焊缝，承受压力比焊管大。

四、钢管的用途

1、水煤气管是一般采用焊接钢管，输送流体和气体时的叫法，因为要承受一定的压力，所以管壁都比较厚。不钱镀锌，刷两道漆就行了，由于是黑色的就叫它黑铁管。

2、电线管就是穿电线用的薄壁管。那个时候只有个标准，没有人生产。其实八九十年代都用水煤气管。

3、白铁管就是镀锌焊接钢管。内外都镀锌了，可以输送自来水。电气就拿来当穿线管使用，一般管壁都比较薄。现在市场上的很差。弯管器弯角度大了要爆口子。

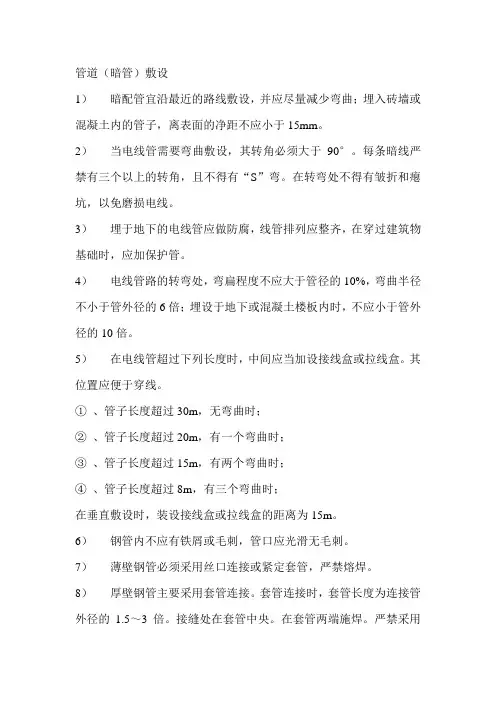

第二部分配管规范

一、一般规定

1、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封。

2、当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。埋入建筑物、构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于15mm。

3、进入落地式配电箱的电线保护管，排列应整齐，管口宜高出配电箱基础面50-80mm。

4、电线保护管不宜穿过设备或建筑物、构筑物的基础；当必须穿过时，应采取保护措施。

5、电线保护管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

6、电线保护管的弯曲半径应符合下列规定：

当线路明配时，弯曲半径不宜小于管外径的6倍；当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管外径的4倍。

当线路暗配时，弯曲半径不应小于管外径的6倍；当埋设于地下或混凝土内时，其弯曲半径不应小于管外径的10倍。

7、当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线：

管长度每超过30m，无弯曲。

管长度每超过20m，有一个弯曲。

管长度每超过15m，有二个弯曲。

管长度每超过8m，有三个弯曲。

8、垂直敷设的电线保护管遇下列情况之一时，应增设固定导线用的拉线盒：

管内导线截面为50mm及以下，长度每超过30m。

管内导线截面为70-75mm，长度每超过20m。

管内导线截面为120-240mm，长度每超过18m。

9、水平或垂直敷设的明配电线保护管，其水平或垂直安装的允许偏差为1.5‰，全长偏差不应大于管内径的1/2。

10、在TN-S、TN-C-S系统中，当金属电线保护管、金属盒（箱）、塑料电线保护管、塑料盒（箱）混合使用时，金属电线保护管和金属盒（箱）必须与保护地线（PE线）有可靠的电气连接。

二、钢管敷设
