如何将ASPEN PLUS计算的结果导入到外部换热器设计软件
ASPEN B-JAC软件在MDI装置换热器设计中的应用
ASPEN B-JAC软件在MDI装置换热器设计中的应用杜严俊;杨光军;徐宝学【摘要】介绍了Aspen B-JAC软件进行换热器设计的方法,并将该方法成功应用于二苯基甲烷二异氰酸酯(MDI)生产流程开发过程中,取得了良好的应用效果.【期刊名称】《合成技术及应用》【年(卷),期】2007(022)002【总页数】4页(P59-62)【关键词】Aspen B-JAC;换热器;MDA;二苯基甲烷二异氰酸酯;设计【作者】杜严俊;杨光军;徐宝学【作者单位】宁波万华聚氨酯有限公司,浙江,宁波,315812;宁波万华聚氨酯有限公司,浙江,宁波,315812;宁波万华聚氨酯有限公司,浙江,宁波,315812【正文语种】中文【中图分类】TQ342.2二苯基甲烷二异氰酸酯(MDI)是聚氨酯工业中最重要的原料之一，它是由苯胺与甲醛缩合制得多亚甲基多苯基多胺(多胺)，再经光气化及一系列的后处理和分离过程制备而来的，包括4,4'-二苯基甲烷二异氰酸酯(纯MDI)以及多亚甲基多苯基多异氰酸酯(聚合MDI)两大类产品[1]。
其中纯MDI主要应用于聚氨酯类的CASE领域(C—coatings,涂料；A—adhesives，胶粘剂；S—sealants,密封材料；E—elastomers，弹性体)，目前最广泛地应用于制鞋业和合成革行业；聚合MDI为制造聚氨酯硬质和半硬质泡沫材料的主要原料，广泛用于管道、电子产品、建筑等领域的保温、隔热、隔音、防腐，另外还可用于生产涂料、粘合剂、汽车内饰件、合成木材等[2]。
该产品物性特殊，生产过程复杂，换热器等关键设备的设计也是工程开发的难点。
笔者从事MDI工业化技术研究和开发多年，应用Aspen B-JAC设计的换热器在MDI生产中都能够发挥出良好的性能，该文的主要目的是将笔者这方面的一些经验和方法提出来进行研讨。
1 PEN B-JAC设计流程Aspen B-JAC是Aspen Tech 公司开发的工业换热器设计软件，该设计软件已在国外工程设计公司大量采用，而在中国目前只有环球等少数工程设计公司使用。
将ASPEN模拟数据传递到HTRI的方法

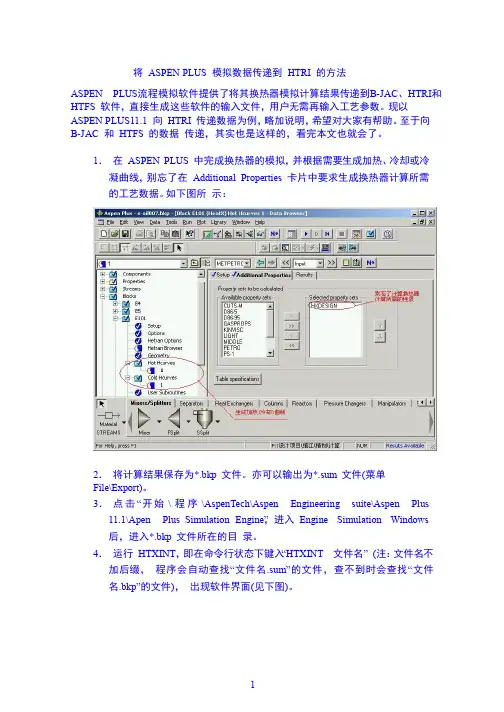

将ASPEN PLUS模拟数据传递到HTRI的方法
ASPEN PLUS流程模拟软件提供了将其换热器模拟计算结果传递到B-JAC、HTRI和HTFS 软件，直接生成这些软件的输入文件，用户无需再输入工艺参数。
现以ASPEN PLUS11.1 向HTRI 传递数据为例，略加说明，希望对大家有帮助。
至于向
B-JAC 和HTFS 的数据传递，其实也是这样的，看完本文也就会了。
1．在ASPEN PLUS 中完成换热器的模拟，并根据需要生成加热、冷却或冷凝曲线，别忘了在Additional Properties 卡片中要求生成换热器计算所需
的工艺数据。
如下图所示：
2．将计算结果保存为*.bkp 文件。
亦可以输出为*.sum 文件(菜单
File\Export)。
3．点击“开始\ 程序\AspenTech\Aspen Engineering suite\Aspen Plus
11.1\Apen Plus Simulation Engine”，进入Engine Simulation Windows
后，进入*.bkp 文件所在的目录。
4．运行HTXINT，即在命令行状态下键入“HTXINT 文件名”(注：文件名不加后缀，程序会自动查找“文件名.sum”的文件，查不到时会查找“文件
名.bkp”的文件)，出现软件界面(见下图)。
5．按软件提示一步步操作即可，见下图：
6．转换后的*.dat 文件可直接在HTRI 中打开编辑，亦可将文件名后缀改为*.htri 后在
HTRI 中打开编辑。
Aspen-Plus与外部换热器设计软件的联用
§1.2 HTRI Xchanger Suite简介
关于HTRI冷热物流性质的输入， HTRI本身 有自己的物性数据库可以调用，还可以用户自己输 入或者从Aspen Plus导入物性数据。后文会详细介绍 Aspen Plus物性数据导入HTRI过程。
§2 Aspen Plus物性数据导入EDR过程
7、至此，Aspen Plus换热器的物性数据已经导入 到EDR程序中。
EDR已经根据导入的物性数据，用户在Data Browser里点击EDR Browser，可以直接进入EDR界 面，选择Input|Property Data进行查看导入的物性数 据。
§2 Aspen Plus物性数据导入EDR过程
Aspen Plus 与外部换热器设计软件的联用
主要内容
§1 EDR和HTRI换热器计算软件简介 §2 Aspen Plus物性数据导入EDR过程 §3 Aspen Plus物性数据导入HTRI过程
§1 EDR和HTRI换热器计算软件简介
对于换热器的计算，工程人员经常用到 Exchanger Design and Rating（以下简称EDR)和 HTRI这两款软件。
§3 Aspen Plus物性数据导入HTRI过程
本过程以例6.3为例，详细介绍Aspen Plus 物性数据导入HTRI过程。
1、生成冷热曲线
在Aspen Plus中完成换热器的模拟以后，用户需要 生成加热、冷却或冷凝曲线，在Data Browser选择 Blocks |HEX| Hot Curves|Object manager，单击NEW， 出现Create ID对话框。
§1.1 EDR简介
2002年7月，Hyprotech公司与AspenTech 公司 合并，Hyprotech成为AspenTech 公司的一部分。流 程模拟软件 Aspen Plus与 HTFS 系列软件进行了集成， 与Aspen Plus集成的HTFS称作HTFS+ ，Aspen7.0以 后版本名字改为EDR 。EDR包括原HTFS的TASC、 ACOL两软件，还包括原Aspen B-JAC的软件。
运用aspen及其套件设计换热器
运用aspen及其套件EDR设计换热器青海大学化工学院张鹏宇目录1.生产要求设定2.启动aspen设置前奏2.1确定合适的modle library 模块2.2建立流程图2.3输入工程标题2.4输入组分2.5选择物性方法2.6输入物流参数3.进行换热器选型3.1采用shortcut简捷计算3.2填写估计的总传热系数3.3模拟计算，列出简捷计算结果3.4按国家标准选型4.选择Detailed详细核算4.1设置冷热流体走程4.2使用Design Specification调整冷却水流率4.3设置壳程管程压降计算方式4.4设置总传热系数计算方式4.5填写冷热流体侧污垢系数4.6填写壳程管程数据4.7填写折流板及管嘴数据4.8运行计算，列出换热器详细计算结果4.8.1 exchanger details换热器详细数据4.8.2 pres drop 各程压力降及压力降分析4.8.3 流速探讨及分析5.用EDR 软件核算，出图5.1 数据传递5.2 EDR数据检查,核对补充5.3运行计算，列出换热器详细计算结果5.3.1 EDR换热器详细数据5.3.2 pres drop 各程压力降及压力降分析5.3.3 流速探讨及分析5.4列出换热器装配图5.5列出换热器布管图和设备数据5.6打印出图6.对比Aspen换热器详细计算，说明EDR其优缺点。
1.生产要求设定某生产过程中，需处理每年114000吨/年苯，现将苯从80度冷却至40度，冷却介质采用循环水。
循环水入口温度32.5度，出口温度取37.5度。
要求换热器裕度为10%~25%，换热器内流体流动阻力小于50Kpa.2.启动ASPEN设置前奏2.1选择合适的modle library 模块启动ASPEN,新打开一个空白的blank文件，该换热器用循环水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温和壳体壁温之差较大，因此初步确定选用带膨胀节的固定管板式换热器。
AspenPlus换热器模拟（DOC）

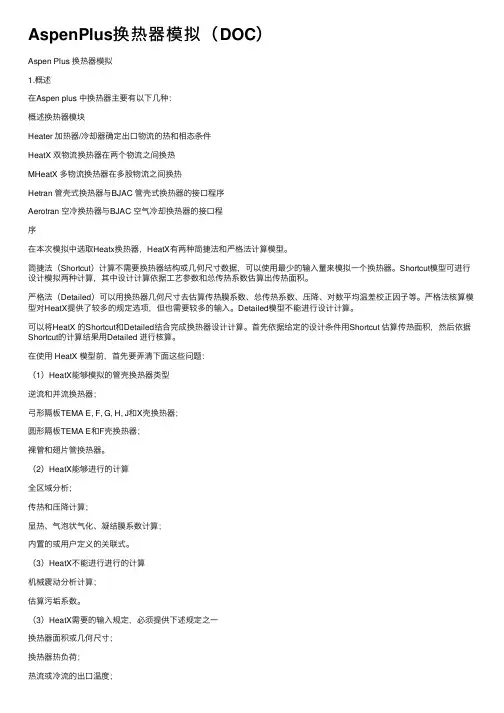

AspenPlus换热器模拟（DOC）Aspen Plus 换热器模拟1.概述在Aspen plus 中换热器主要有以下⼏种：概述换热器模块Heater 加热器/冷却器确定出⼝物流的热和相态条件HeatX 双物流换热器在两个物流之间换热MHeatX 多物流换热器在多股物流之间换热Hetran 管壳式换热器与BJAC 管壳式换热器的接⼝程序Aerotran 空冷换热器与BJAC 空⽓冷却换热器的接⼝程序在本次模拟中选取Heatx换热器，HeatX有两种简捷法和严格法计算模型。
简捷法（Shortcut）计算不需要换热器结构或⼏何尺⼨数据，可以使⽤最少的输⼊量来模拟⼀个换热器。
Shortcut模型可进⾏设计模拟两种计算，其中设计计算依据⼯艺参数和总传热系数估算出传热⾯积。
严格法（Detailed）可以⽤换热器⼏何尺⼨去估算传热膜系数、总传热系数、压降、对数平均温差校正因⼦等。
严格法核算模型对HeatX提供了较多的规定选项，但也需要较多的输⼊。
Detailed模型不能进⾏设计计算。
可以将HeatX 的Shortcut和Detailed结合完成换热器设计计算。
⾸先依据给定的设计条件⽤Shortcut 估算传热⾯积，然后依据Shortcut的计算结果⽤Detailed 进⾏核算。
在使⽤ HeatX 模型前，⾸先要弄清下⾯这些问题：（1）HeatX能够模拟的管壳换热器类型逆流和并流换热器；⼸形隔板TEMA E, F, G, H, J和X壳换热器；圆形隔板TEMA E和F壳换热器；裸管和翅⽚管换热器。
（2）HeatX能够进⾏的计算全区域分析；传热和压降计算；显热、⽓泡状⽓化、凝结膜系数计算；内置的或⽤户定义的关联式。
（3）HeatX不能进⾏进⾏的计算机械震动分析计算；估算污垢系数。
（3）HeatX需要的输⼊规定，必须提供下述规定之⼀换热器⾯积或⼏何尺⼨；换热器热负荷；热流或冷流的出⼝温度；在换热器两端之⼀处的接近温度；热流或冷流的过热度/过冷度；热流或冷流的⽓相分率（⽓相分率为 0 表饱和液相）；热流或冷流的温度变化。
1-2-ASPEN_PLUS的基本操作
• 编滤电的解洗模质涤系型机统。和有倾三析个器电。解此质外物，性As参pe数n P数lu据s中库所：有水的数单据元库操包作括都纯适物合质于的各
性处种质理离常固子数体和估，分算例子系如溶统闪质（ 蒸的和P性C加E质S）热；器能固模够体型通和能过Ba计输rin算入数固分据体子库的结包能构括量和盐平易类衡测组，性分而质性反（质例；如沸
第3页
1-1.AspenPlus 简介
生命周期
按功能分类
计划 /研发 概念设计 工艺设计 详细设计 施工 /开车 操作 / 资产管理
稳态、动态模拟和优化
Hysys/Aspen Plus/Optimizer/Dynamics/Custom Modeler/Aspen WebModels
物性数据和模型 工艺合成和分析
第51页
1-4 流程图绘制
【例1】异丙苯的制备
FEED
REACTOR
RStoic Model
RECYCLE
REAC-OUT
COOL
COOL-OUT
Heater Model
SEP Flash2 Model
PRODUCT
目的: 建立一个图形化的流程 选择相应的单元模块图标 更改模块和物流的名称
Filename: CUMENE.BKP
高数包度据括灵库强活的弱的接电数口解据。质回还、归 具 盐系 有 类统 一 和（ 套 含通 有DR用 机S）的 化此处 合系理 物统固 的可体 电使的 解用单 质实元系验操统数作。据模这求型些取，模物包型性已参广数，
aspen使用入门第6讲plus换热器的模拟(60页)
■ 换热器方位 Exchanger orientation
■ 密封条数 Numberof sealing strip pairs
■ 管程流向 Direction of tubeside flow
■ 壳内径
Inside shell diameter
■ 壳/管束间隙 Shell to bundle clearance
5.3.2 换热器计算方程
■ 换热器的标准方程是： Q=U× A× LMTD 这里LMTD是对数平均温差，此方程用于纯逆流 流动的换热器。
■ 通用方程是： Q=U× A× F × LMTD 这里F是校正因子，考虑了偏离逆流流动的程度
■ 在Setup Specifications页上用LMTD Correction Factor区域输入LMTD校正因子。
Block Options
替换这个模块的物性、模拟选项、诊断消息水平和报告选项的全 局值。
Results
浏览结果、质量和能量平衡、压降、速度和区域分析汇总。
Detailed Results
浏览详细的壳程和管程的结果以及关于翅片管、折流挡板和管嘴 的信息。
Dynamic
规定动力学模拟的参数。
5.3.1 HeatX—计算类型
TEMA壳体类型
壳体尺寸
■ Geometry Shell页也包含了两个重要的壳 体尺寸：
· 壳体内径 · 壳体到管束的最大直径的环形面积
Outer Tube Limit 管束外层的最大直径
Shell Diameter 壳体直径
Shell to Bundle Clearance 壳层到管束的环形面积
HeatX——管程参数（2）
HeatX——管程参数（3）
aspenV10以上版本换热网络设计教程
aspenV10以上版本换热网络设计教程一、Aspen导入1.打开一个Aspen 模拟好的源文件2.激活Energy Saving3.等计算完后，打开Energy Saving页面4.启动Aspen Energy Analyzer点击Yes：之后就进入Aspen Energy Analyzer软件页面：5.计算最小温差设置最小传热温差范围和步长，点击Calculate：通过成本和最低传热温差图得最低点，并将最低点输入左下角DTmin：6.目标查看窗口数字1:物流名称，不需要的可以删除，比如流量太小或能量太少数字2:冷热物流符号，蓝色代表冷物流，红色代表热物流，箭头弯的代表有相变，点击弯箭头可显示该物流的区间能量变化数据。
数字3和4:代表进出口温度数字5:热容流率数字6:该物流总的能量数字8:该物流质量流量数字9:该物流比热7.自动设计换热网络右击Scenario1选择Recommended Designs：8.Recommend Designs参数设置窗口9.自动设计方案无法正常运行如果出现温差太小的问题，如图：则双击对应的流股，点击“Delete All”：再次点击“Recommend Designs”，可以显示自动设计的三个方案如左上侧。
各方案比较：分析三个方案的数据——可比较总费用、换热器面积、换热单元数、设备投资费用、冷热公用工程费用、操作费用，还可查看各参数目标值。
一般以年度总费用最小为目标，则选择方案。
由于新版本推荐出来的方案都带有黄色换热器，说明该换热方案不可行，点击下方或在该方案名称上右键“Enter Retrofit mode”，黄色换热器就会消失。
点击下方或在该方案名称上右键“enter Retrofit mode”会跳出现“options”对话框，可以直接关掉，也可以点击“Enter Retrofit Environment”：如果点击“Enter Retrofit Environment”，则左上方显示该方案在新的Scenario1 1目录内，可以对其编辑，进一步优化。
化工流程模拟实训：Aspen_Plus教程_第6章换热器单元模拟
入口热物流
出口冷物流 倾析水 （可选）
入口冷物流
出口热物流 倾析水
（可选）
6.2 换热器HeatX
Heatx的模型设定参数
HeatX 的设定要从HeatX的 Specification页面进行操作，有 四组设定参数：
1、计算类型（Calculation） 2、流动方式（Flow arrangement） 3、运算模式（Type） 4、换热器设定（Exchanger specification）
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
变量
计算方法
简捷法使用准则 严格法使用准则
常数Constant （由用户指定校正 系数，也可查手册）
Default
LMTD
对数平均温 差校正因子
几何尺寸 Geometry 用户子程序 User-subroutine
6.2 换热器HeatX
Heatx 严格计算变量以及使用准则
变量
Pressure Drop 压降
计算方法
由出口压力计算 Outlet pressure
由几何尺寸计算 Calculate from geometry
简捷法使用准则 Default No
严格法使用准则 Yes
Default
注意：
U-methods传热系数、Film confficients膜系数的计算方法中的 相态法需要分别指定冷热两侧不同相态组合下的传热系数。
6.2 换热器HeatX
Heatx的模型设定参数
注意：对于并流或者逆流换热来讲，热物流出口温差的表 示方法是不同的。
Aspen-Plus与外部换热器设计软件的联用PPT课件
HTRI是美国的传热研究学会(HeatTransfer Research Institute,组建于1962年）的简称。 HTRI Xchanger Suite, 采用了在全球处于领导地位的工艺热 传递及换热器技术，包含了换热器及燃烧式加热炉的 热传递计算及其他相关的计算软件。HTRI软件包采用 了标准的Windows用户界面, 其计算方法是基于40多年 来HTRI广泛收集的工业级热传递设备的试验数据而研 发的。
EDR同时根据导入的数据设计出数个结果，并进行 对比，选出了最优结果供用户参考，用户可点击 Result|Result Summary |Optimization Path查看优化
结果。
.
17
§2 Aspen Plus物性数据导入EDR过程
8、通过EDR对换热器进行详细设计
在EDR界面，用户也可以修改运算模式，修改 几何结构等数据以便于对换热器的设计更加合理。 EDR对换热器的设计与校核在此本书不再做详细介 绍。
Aspen Plus 与外部换热器设计软件的联用
.
1
主要内容
§1 EDR和HTRI换热器计算软件简介 §2 Aspen Plus物性数据导入EDR过程 §3 Aspen Plus物性数据导入HTRI过程
.
2
§1 EDR和HTRI换热器计算软件简介
对于换热器的计算，工程人员经常用到 Exchanger Design and Rating（以下简称EDR)和 HTRI这两款软件。
4、在Analysis Parameters页面用户可以选择定义 以下变量（可选） ：（本例没有设置）
冷/热物流污垢热阻系数 冷/热物流最大压降 冷/热物流估计出口压力 冷侧/热侧的膜传热系数
.
运用aspen及其套件设计换热器
运⽤aspen及其套件设计换热器运⽤aspen及其套件EDR设计换热器青海⼤学化⼯学院张鹏宇⽬录1.⽣产要求设定2.启动aspen设置前奏2.1确定合适的modle library 模块2.2建⽴流程图2.3输⼊⼯程标题2.4输⼊组分2.5选择物性⽅法2.6输⼊物流参数3.进⾏换热器选型3.1采⽤shortcut简捷计算3.2填写估计的总传热系数3.3模拟计算，列出简捷计算结果3.4按国家标准选型4.选择Detailed详细核算4.1设置冷热流体⾛程4.2使⽤Design Specification调整冷却⽔流率4.3设置壳程管程压降计算⽅式4.4设置总传热系数计算⽅式4.5填写冷热流体侧污垢系数4.6填写壳程管程数据4.7填写折流板及管嘴数据4.8运⾏计算，列出换热器详细计算结果4.8.1 exchanger details换热器详细数据4.8.2 pres drop 各程压⼒降及压⼒降分析4.8.3 流速探讨及分析5.⽤EDR 软件核算，出图5.1 数据传递5.2 EDR数据检查,核对补充5.3运⾏计算，列出换热器详细计算结果5.3.1 EDR换热器详细数据5.3.2 pres drop 各程压⼒降及压⼒降分析5.3.3 流速探讨及分析5.4列出换热器装配图5.5列出换热器布管图和设备数据5.6打印出图6.对⽐Aspen换热器详细计算，说明EDR其优缺点。
1.⽣产要求设定某⽣产过程中，需处理每年114000吨/年苯，现将苯从80度冷却⾄40度，冷却介质采⽤循环⽔。
循环⽔⼊⼝温度32.5度，出⼝温度取37.5度。
要求换热器裕度为10%~25%，换热器内流体流动阻⼒⼩于50Kpa.2.启动ASPEN设置前奏2.1选择合适的modle library 模块启动ASPEN,新打开⼀个空⽩的blank⽂件，该换热器⽤循环⽔冷却，冬季操作时进⼝温度会降低，考虑到这⼀因素，估计该换热器的管壁温和壳体壁温之差较⼤，因此初步确定选⽤带膨胀节的固定管板式换热器。
AspenPlus与外部换热器设计软件的使用
AspenPlus与外部换热器设计软件的使用主要分为下面几个步骤：1 设置AspenPlus生成冷热曲线所需要用到的物性；2 在AspenPlus换热器模型/塔模型里新建冷热曲线；3 把生成的曲线数据导入到HTRI,B-Jac,HTFS软件中，利用AspenPlus simulation Engine生成一个Dat 文件；4 用HTRI,B-Jac,HTFS打开生成的DAT文件进行换热器设计计算。
下面详细说明一下用法1 设置AspenPlus生成冷热曲线所需要用到的物性数据在Data Browser->ProPerties->Pro-Sets->New 新建一个名为“PS-1”的物性集然后添加物性。
如图 1-2。
图 1图 22 在AspenPlus换热器模型/塔模型里新建冷热曲线例如：在一个塔里面设计塔顶冷凝器和塔底再沸器这样必须生成各自的曲线，以冷凝曲线为例。
A Data Browser->Blocks->T305->Condenser Hcurves->New 新建一条名为“1”的曲线。
图 3在Setup中选择一个独立变量Heat duty/Temperature/Vapor fraction和设置计算点的个数(默认为10)。
如图 3 。
在Additional Properties标签页中添加物性集。
如图 4图 4运行后保存。
3 把生成的曲线数据导入到HTRI,B-Jac,HTFS软件中。
打开AspenPlus simulation Engine窗口a 程序->AspenTech->AspenPlus XX.X->AspenPlus simulation Engine。
b 用DOS命令来到存放AspenPlus文件的文件夹下,然后使用HTXINT命令格式为“HTXINT AspenPlus 文件名”。
如图5。
c 选择换热器软件->选择单位->填写一个输出的文件名(是一个DAT文件哟)。
如何将ASPENPLUS计算的结果导入到外部换热器设计软件
如何将ASPENPLUS计算的结果导入到外部换热器设计软件如何将ASPEN PLUS计算的结果导入到外部换热器设计软件本章讲述的是如何使用ASPEN PLUS 自带的换热器设计程序界面(HXINT)在AS PEN PLUS运行与换热器设计程序包之间传输加热/冷却曲线的数据。
本章的主题包括：§生成物性数据§开始运行 HTXINT§选择加热/冷却曲线的结果§生成界面文件§在换热器设计程序包中使用界面程序关于换热器设计程序界面用户可以使用HTXINT程序从一个ASPEN PLUS 运行程序中选择加热/冷却曲线数据，并将这些数据传输到某个能被下列换热器设计程序包读取的文件中：§B-JAC中的HETRAN§HTFS的TASC, ACOL, 以及APLE§HTFS的M-系列程序, 包括 M-TASC, M-ACOL, 以及 M-APLE §HTRI的ST, CST, ACE, PHE以及RKH用户还可以扩展由加热/冷却曲线所得到的默认数据，使其包括换热器设计程序包所需要的所有物性数据。
完成一次ASPEN PLUS 运行之后，在开始运行设计程序之前要先运行HTXINT。
HTXINT将通过一系列提示给用户以指引，为换热器设计程序选择加热/冷却曲线。
HTXINT是一个用于调用ASPEN PLUS 摘要文件工具的应用程序。
在模拟中生成物性数据HTXINT所使用的物性数据来自加热/冷却曲线，许多ASPEN PLUS单元操作模型都可以生成这种曲线。
在使用HTXINT时，用户必须先使用ASPEN PLUS 生成所需的加热/冷却曲线，对于每个想要的单元模块都要生成加热/冷却曲线(一条或多条)。
关于指定加热/冷却曲线的详细细节，请参见第10章“要求加热/冷却曲线计算”一节。
在模块的Hcurve上就可以：1.在“Property Sets”栏下选择“HXDESIGN”2.选择所需采样点的数目。
Aspen Plus与外部换热器设计软件的联用汇总
输入MET回车（选用 MET单位集）。
光盘4-AspenPlus与外部换热器设计软件的联用
§3 Aspen Plus物性数据导入HTRI过程
程序允许为输出地文件命名，用户可以方便的为 输出文件命名，以便于查找。如果用户不给文件命 名，程序会默认输出文件名称与sum文件同名。
输入HEX回车（在Aspen Plus模拟中，定义了换热 器模块名称为HEX，在此， 为了方便查找输出文件， 输出文件名称为HEX）。
本过程以例6.3为例，详细介绍Aspen Plus物 性数据导入到EDR。
1、改变运行模式
打开文件Example6.3-Shortcut.bkp，进入HEX|Setu p|Specifictions页面； 将计算模式换成Shell&Tube；
热物流走壳程（Shell）； Type模式为Design（选择设计模式是为了让程序计 算出最优解以满足热负荷与压降的要求。）
后版本名字改为EDR 。EDR包括原HTFS的TASC、
ACOL两软件，还包括原Aspen B-JAC的软件。
光盘4-AspenPlus与外部换热器设计软件的联用
§1.1 EDR简介
对于EDR的冷热物流的物性计算，原B-JAC和
HYSYS 流体物性计算系统作为 EDR内置的物性计算
系统，可直接用。 Aspen 7.0以后版本已经实现了
光盘4-AspenPlus与外部换热器设计软件的联用
§3 Aspen Plus物性数据导入HTRI过程
在给出物性曲线数据的同时，程序会提示用户 是否将生成的物性曲线写入输出文件。用户可以输 入Y或N来选择写入与否。
输入Y回车（Y表示 将生成的曲线写入 输入文件）。
光盘4-AspenPlus与外部换热器设计软件的联用
运用aspen及其套件设计换热器
运用aspen及其套件EDR设计换热器青海大学化工学院张鹏宇目录1.生产要求设定2.启动aspen设置前奏2.1确定合适的modle library 模块2.2建立流程图2.3输入工程标题2.4输入组分2.5选择物性方法2.6输入物流参数3.进行换热器选型3.1采用shortcut简捷计算3.2填写估计的总传热系数3.3模拟计算，列出简捷计算结果3.4按国家标准选型4.选择Detailed详细核算4.1设置冷热流体走程4.2使用Design Specification调整冷却水流率4.3设置壳程管程压降计算方式4.4设置总传热系数计算方式4.5填写冷热流体侧污垢系数4.6填写壳程管程数据4.7填写折流板及管嘴数据4.8运行计算，列出换热器详细计算结果4.8.1 exchanger details换热器详细数据4.8.2 pres drop 各程压力降及压力降分析4.8.3 流速探讨及分析5.用EDR 软件核算，出图5.1 数据传递5.2 EDR数据检查,核对补充5.3运行计算，列出换热器详细计算结果5.3.1 EDR换热器详细数据5.3.2 pres drop 各程压力降及压力降分析5.3.3 流速探讨及分析5.4列出换热器装配图5.5列出换热器布管图和设备数据5.6打印出图6.对比Aspen换热器详细计算，说明EDR其优缺点。
1.生产要求设定某生产过程中，需处理每年114000吨/年苯，现将苯从80度冷却至40度，冷却介质采用循环水。
循环水入口温度32.5度，出口温度取37.5度。
要求换热器裕度为10%~25%，换热器内流体流动阻力小于50Kpa.2.启动ASPEN设置前奏2.1选择合适的modle library 模块启动ASPEN,新打开一个空白的blank文件，该换热器用循环水冷却，冬季操作时进口温度会降低，考虑到这一因素，估计该换热器的管壁温和壳体壁温之差较大，因此初步确定选用带膨胀节的固定管板式换热器。
Aspen EDR HTRI与其他软件的数据交互
Aspen plus与HTRI数据交互
程序询问是否将这条温度焓值曲线数据写入到htri接口文件，输入“y”， 点击回车键，将数据点信息写入htri接口文件。
Aspen plus与HTRI数据交互
程序要求设定冷流体名称，输入“cold” 作为冷流体的名称，点击回车 键。
Aspen plus与HTRI数据交互
Aspen HYSYS与EDR数据交互
根据实际情况可以更改所要导入的压力和数据点数。本示例中将冷流体 导入压力设为2 bar和1.9 bar，热流体导入压力设为2 bar和1.7 bar，数据 点数设为20。
Aspen HYSYS与EDR数据交互
点击OK按钮进入Import PSF Data对话框，点击OK按钮。
Aspen plus与EDR数据交互
点击Accept Design将换热器数据传递到Aspen Plus中。
Aspen plus与EDR数据交互
