硬度计种类

铝合金布氏硬度,洛氏硬度,维氏硬度的试验方法及优缺点比较

铝合金布氏硬度,洛氏硬度,维氏硬度的试验方法及优缺点比较铝合金的硬度可以通过布氏硬度、洛氏硬度和维氏硬度三种试验方法进行测量。

下面是它们的试验方法及优缺点比较：1. 布氏硬度：试验方法：使用布氏硬度计，在一定载荷下，用钻石金贝氏锥压入铝合金表面，然后根据钻石锥所产生的印痕大小来确定硬度。

优点：- 精确度高，适用于各种金属材料的硬度测试。

- 可以对不同硬度的材料进行比较。

缺点：- 留下的印痕较大，可能对表面造成损伤。

- 对于比较软的材料，印痕可能不太明显。

2. 洛氏硬度：试验方法：使用洛氏硬度计，在一定载荷和特定压头下，测量材料在压头下的缺口深度来确定硬度。

优点：- 速度快，适用于大量样品的硬度测试。

- 适用于各种硬度范围的材料。

缺点：- 压头大小限制了测试样品的尺寸。

- 不适用于非金属材料。

3. 维氏硬度：试验方法：使用维氏硬度计，通过测量表面痕迹的尺寸来确定硬度。

维氏硬度测试有三种方法：Vickers硬度、Knoop硬度和微纳硬度。

优点：- Vickers硬度适用于各种金属和非金属材料。

- Knoop硬度适用于薄膜和镀层材料。

- 微纳硬度适用于纳米级材料。

缺点：- Vickers和Knoop硬度测试需要显微镜观察痕迹，测试时间较长。

- 微纳硬度测试需要高级仪器。

- 一些非金属材料可能无法进行维氏硬度测试。

总结：布氏硬度适用于各种金属材料，精确度高，但可能对表面造成损伤；洛氏硬度测试速度快，适用于大量样品，但对非金属材料不适用；维氏硬度方法种类丰富，适用于不同类型的材料，但测试时间较长或需要高级仪器。

选择试验方法时应根据具体材料和实验需求进行综合考虑。

shore00硬度计使用说明

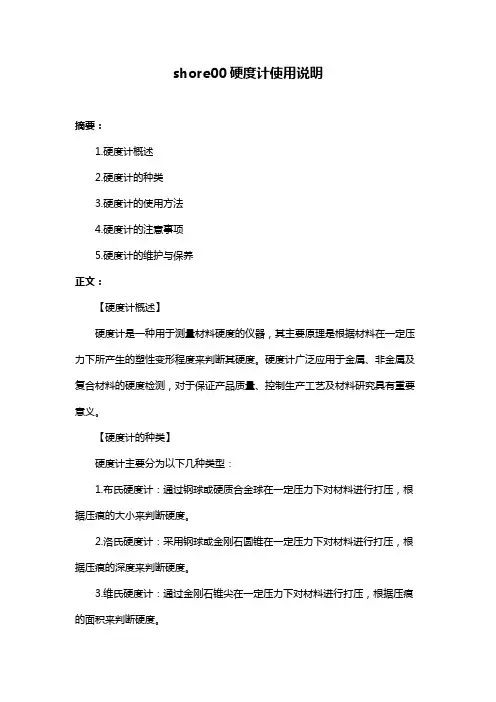

shore00硬度计使用说明摘要：1.硬度计概述2.硬度计的种类3.硬度计的使用方法4.硬度计的注意事项5.硬度计的维护与保养正文：【硬度计概述】硬度计是一种用于测量材料硬度的仪器，其主要原理是根据材料在一定压力下所产生的塑性变形程度来判断其硬度。

硬度计广泛应用于金属、非金属及复合材料的硬度检测，对于保证产品质量、控制生产工艺及材料研究具有重要意义。

【硬度计的种类】硬度计主要分为以下几种类型：1.布氏硬度计：通过钢球或硬质合金球在一定压力下对材料进行打压，根据压痕的大小来判断硬度。

2.洛氏硬度计：采用钢球或金刚石圆锥在一定压力下对材料进行打压，根据压痕的深度来判断硬度。

3.维氏硬度计：通过金刚石锥尖在一定压力下对材料进行打压，根据压痕的面积来判断硬度。

4.肖氏硬度计：利用弹簧在一定压力下对材料进行打压，根据弹簧的压缩程度来判断硬度。

【硬度计的使用方法】1.选择合适的硬度计：根据被测材料的性质和硬度范围，选择合适的硬度计类型。

2.准备试样：将被测材料制成规定尺寸的试样，确保试样表面光洁、无明显划痕。

3.调零硬度计：根据硬度计的使用说明进行调零，确保硬度计的读数准确。

4.进行测量：将试样放置在硬度计上，按照硬度计的使用说明进行操作，得到硬度值。

5.读取数据：根据硬度计的读数装置，读取硬度值，并记录测量结果。

【硬度计的注意事项】1.使用前应仔细阅读硬度计的使用说明书，了解操作方法及注意事项。

2.确保硬度计的精度，定期进行校准和检定。

3.避免在湿度较大、温度过高或过低的环境中使用硬度计。

4.使用过程中应轻拿轻放，防止硬度计摔坏。

5.保持硬度计清洁，避免油污、灰尘等影响测量精度。

【硬度计的维护与保养】1.定期校准硬度计，确保测量精度。

2.避免长时间不清洁，导致灰尘、油污等影响测量精度。

3.使用后，应及时关闭硬度计电源，拔掉插头。

4.硬度计出现故障时，应及时联系售后服务人员进行维修。

硬度单位hbs,hrc,hbw之间的区别

硬度单位HBS，HRC，HBW有什么区别呢？HBS，HRC，HBW是硬度指标不同种类。

硬度硬度表示材料抵抗硬物体压入其表面的能力。

它是金属材料的重要性能指标之一。

一般硬度越高，耐磨性越好。

常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。

⑴布氏硬度（HB）以一定的载荷（一般3000kg）把一定大小（直径一般为10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力/mm2 (N/mm2)。

⑵洛氏硬度（HR）当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。

HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。

⑶维氏硬度（HV）以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）HBS，HBW是布氏硬度更详细的分类。

非常专业的时候要用到。

（1）布氏硬度的符号及表示方法布氏硬度的符号用HBS或HBW表示。

HBS表示压头为淬硬钢球，用于测定布氏硬度值在450以下的材料，如软钢、灰铸铁和有色金属等。

HBW表示压头为硬质合金，用于测定布氏硬度值在650以下的树料。

布氏硬度的表示方法：HBS或HBW之前的数字为硬度值，后面按顺序用数字表示试验条件：①压头的球体直径；②试验载荷；③试验载荷保持的时间(10～15s不标注)。

例如:170HBS10／1000／30表示用直径10mm的钢球，在9807 N(1000 kgf)的试验载荷作用下，保持30s时测得的布氏硬度值为170。

显微硬度计价格及参数信息(国产显微硬度计参数及报价对比)

显微硬度计价格及参数信息（国产显微硬度计参数及报价对比）国产显微硬度计价格及参数信息对比随着现代工业的发展，显微硬度计在材料科学与工程领域中应用越来越广泛。

在市场上，有许多不同种类的显微硬度计可供选择。

本文将对国产显微硬度计的价格和参数进行对比，并提供给读者一个选择的参考。

一、价格对比二、硬度计参数对比1.显微镜放大倍数：显微硬度计通常配备有高倍率的显微镜，从而能够观察到材料表面的微小细节。

国产显微硬度计的显微镜放大倍数通常在100X-600X之间，而进口显微硬度计的放大倍数通常在200X-1000X之间。

2.测量范围：硬度计的测量范围是指其能够测量的材料硬度范围。

国产显微硬度计通常可以测量常见金属、塑料、陶瓷等材料的硬度，其测量范围一般为HV1-HV1000。

而进口显微硬度计的测量范围通常更广泛，可以达到HV0.01-HV4000等。

3. 测量间距：显微硬度计的测量间距是指每次测量时针对测试点的距离。

国产显微硬度计的测量间距通常为3mm，而进口显微硬度计的测量间距则可以精确到0.01mm左右。

4.载荷范围：显微硬度计的载荷范围是指硬度计可以施加在测试点上的力的大小。

国产显微硬度计的载荷范围通常为0.098N-4.903N，而进口显微硬度计的载荷范围通常较大，可以达到0.245N-9.807N等。

5.测量数目：国产显微硬度计和进口显微硬度计的测量数目通常在10-100之间，具体取决于测量的材料和测试要求。

通过以上参数对比可以看出，国产显微硬度计的价格相对较低，但其硬度测量范围、放大倍数、测量间距等方面与进口显微硬度计相比可能有所差距。

因此，在购买显微硬度计时，需要根据实际使用需求和预算来选择合适的产品。

总结：。

维氏硬度

维氏硬度计（显微硬度计：初试验力2N以下的称谓），维氏硬度计以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。

它适用于较大工件和较深表面层的硬度测定。

维氏硬度尚有小负荷维氏硬度，试验负荷1.961~<49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷<1.961N，适用于金属箔、极薄表面层的硬度测定。

维氏硬度计（GB/T4340.1—1999）3.1维氏硬度计原理采用正四棱锥体金刚石压头，在试验力作用下压入试样表面，保持规定时间后，卸除试验力，测量试样表面，压痕对角线长度，见图3－1。

图3－1维氏硬度试验原理图书试验力除以压痕表面积的商就是维氏硬度值。

维氏硬度值按式（3－1）计算：ＨV = 常数×试验力/压痕表面积≈0.1891 Ｆ／ｄ…………（3－1）式中：ＨV————维氏硬度符号；Ｆ――――试验力，Ｎ；ｄ————压痕两对角线ｄ1、ｄ2的算术平均值，ｍｍ实用中是根据对角线长度ｄ通过查表得到维氏硬度值。

国家标准规定维氏硬度压痕对角线长度范围为0.020~1.400mm3.2维氏硬度的表示方法维氏硬度表示为HV，维氏硬度符号HV前面的数值为硬度值，后面为试验力值。

标准的试验保持时间为10~15S。

如果选用的时间超出这一范围，在力值后面还要注上保持时间。

例如：600HV30—表示采用294.2N（30kg）的试验力，保持时间10~15S时得到的硬度值为600。

600HV30/20—表示采用294.2N（30kg）的试验力，保持时间20S时得到的硬度值为600。

3.3维氏硬度试验的分类和试验力选择维氏硬度试验按试验力大小的不同，细分为三种试验，即：维氏硬度试验、小负荷维氏硬度试验和显微维氏硬度试验。

见表3－1表3－1维氏硬度试验的三种方法试验力范围/Ｎ硬度符号试验名称Ｆ≥49.03≥HV5维氏硬度试验1.961≤F<49.03HV0.2~<HV5 小负荷维氏硬度试验0.09807≤F<1.961HV0.01~<HV0.2 显微维氏硬度试验维氏硬度试验可选用的试验力值很多，见表3－2。

硬度计使用的基本知识

硬度计使用的基本知识硬度计是一种用来测量材料硬度的工具。

硬度是材料抵抗外部力引起的形变、划伤或穿透的能力，是衡量材料耐磨性和耐刮擦性的重要指标。

硬度计的使用需要了解一些基本知识，以确保正确测量和比较材料硬度的准确性。

1.硬度计的种类硬度计主要分为四种类型：巴氏硬度计、维氏硬度计、布氏硬度计和洛氏硬度计。

它们通过不同的原理和测试方法来测量材料硬度，其中布氏硬度计是最常用的一种。

2.硬度表达方法硬度通常用一个数字来表示，这个数字代表了材料经过硬度测试后的结果。

常见的硬度表达方法有洛氏硬度（HRC、HRB等）、布氏硬度（HB）和维氏硬度（HV）等。

3.测量原理硬度计的测量原理是通过施加一定的试验负荷（通常是一个金属球或金刚石尖杆）在材料表面上进行压痕，然后测量压痕的尺寸来推导出材料的硬度值。

不同类型的硬度计使用不同的原理来测量硬度，例如布氏硬度计通过测量压痕的直径来计算硬度。

4.硬度计的工作原理硬度计主要有两个部分：载荷装置和压痕测量读数器。

载荷装置用于施加一定的试验负荷，而作为测量结果的压痕测量读数器用于测量压痕的尺寸。

通常，压痕的尺寸可以通过显微镜或光学系统来观察和测量。

5.硬度计的使用注意事项在使用硬度计时，需要注意以下几个方面：-根据不同类型的材料选择适当的硬度计和测试方法。

每种类型的材料都有最适合的测试方法，使用错误的硬度计可能导致不准确的结果。

-确保仪器的测试条件和参数正确设置，如负荷大小、保持时间等，以获得准确的硬度值。

-在进行测试之前，要确保测试表面是平整的、无划伤和污渍，并进行必要的样品制备工作。

-在测量过程中，要注意勿施加过大的试验负荷，以免损坏材料的表面。

-测量时要保持手稳定，以避免误差的产生。

-测量结果要根据硬度计的规范和标准进行解读和比较。

总结：硬度计是一种测量材料硬度的常用工具，了解硬度计的基本知识对于正确测量和比较材料硬度非常重要。

在使用硬度计时，需要选择适当的硬度计和测试方法，并遵循测量原理和注意事项，以获得准确的硬度值。

硬度计种类及应用领域

硬度计种类及应用领域硬度计是一种用于测量材料硬度的仪器，通过在一定条件下对材料施加压力或冲击来评估材料的硬度。

硬度计的种类繁多，根据原理和测量方法可以分为多种类型。

下面将介绍几种常见的硬度计及其应用领域。

1. 布氏硬度计（Brinell Hardness Tester）：布氏硬度计是最早的一种硬度计，适用于测量金属和非金属材料的硬度。

它通过在试样上施加一定压力后，在试件表面形成一个凹坑，并测量该凹坑的直径，从而计算出材料的硬度。

布氏硬度计被广泛应用于金属工业、航空航天、汽车制造等领域。

2. 温莎硬度计（Vickers Hardness Tester）：温莎硬度计是一种常用的显微硬度计，适用于测量各种硬度的材料，包括金属、陶瓷、玻璃、塑料等。

它通过在试样表面施加一定压力后，在试件表面形成一个类似于菱形的凹坑，通过测量凹坑两对对角线的长度来计算材料的硬度。

温莎硬度计被广泛应用于材料研究、制造业、科研机构等领域。

3. 洛氏硬度计（Rockwell Hardness Tester）：洛氏硬度计是一种常用的便携式硬度计，适用于测量金属材料的硬度。

它通过在试样表面施加不同深度的压力，在试件表面形成一个小凹痕，并测量压入深度来计算材料的硬度。

洛氏硬度计具有操作简便、快速测量等优点，被广泛应用于金属材料的检测和评估领域。

4. 勃氏硬度计（Brinell Hardness Tester）：勃氏硬度计是一种高精度的硬度计，适用于测量金属材料的硬度。

它通过在试样上施加一定压力后，在试件表面形成一个微小的凹坑，并测量凹坑的直径来计算材料的硬度。

勃氏硬度计在高精度的硬度测量领域具有很大的应用潜力。

5. 雷氏硬度计（Leeb Hardness Tester）：雷氏硬度计是一种便携式硬度计，适用于测量金属材料的硬度。

它通过在试样表面发射一个小质量的压电冲击体，由冲击后的反弹速度来计算材料的硬度。

雷氏硬度计具有非破坏性、快速测量、适用于各种工作环境等优点，被广泛应用于建筑、钢铁、船舶等领域。

国际橡胶硬度计种类

国际橡胶硬度计种类英文回答：There are several types of international rubber hardness testers, each designed to measure the hardness of rubber materials in different ways. The most commonly used types include the Shore A, Shore D, and IRHD (International Rubber Hardness Degree) testers.The Shore A hardness tester is used to measure the hardness of soft rubber, elastomers, and other non-metallic materials. It works by pressing a specified indenter into the surface of the material and measuring the depth of penetration. The hardness value is then determined based on the depth of penetration. For example, if the indenter penetrates 2.5 mm, the Shore A hardness value would be 25.The Shore D hardness tester, on the other hand, is used to measure the hardness of harder rubber and plastic materials. It uses a different indenter and applies agreater force compared to the Shore A tester. The hardness value is determined in the same way as the Shore A tester, with a higher value indicating a harder material.The IRHD tester, or International Rubber Hardness Degree tester, is used to measure the hardness of rubber materials according to the International Rubber Hardness Degree scale. It is similar to the Shore A tester but uses a different indenter and applies a different force. The hardness value is determined based on the depth of penetration, similar to the Shore A tester.These hardness testers are widely used in various industries, including automotive, construction, and manufacturing. They provide a quantitative measure of the hardness of rubber materials, which is important for quality control and product development. For example, in the automotive industry, the hardness of rubber seals and gaskets is critical to ensure proper functioning and durability of the components.中文回答：国际橡胶硬度计种类有几种，每种都是为了以不同的方式测量橡胶材料的硬度而设计的。

常用金属材料硬度范围表及硬度计选型

铸造钛合金镁合金硬质合金高比重（密度）合金变形铝合金变形铜合金
≤190HB ≤370HV
工艺研究、材料科学研究等方面得到了广泛的应用。随着新材料的发展，将逐步成为硬度检测的主流。HV-1000/HVS-1000
铸造铝合金压铸铝合金铸造铜合金压铸铜合金铸造锌合金压铸锌合金铸造轴承合金铅基锡基铝基铜基
镍合
退火
90-200HBS
显微硬度计的最大特点
金
冷轧
140-300HBS ≤210-365HBS 49-95HBS ≥82-93.3HRA 290-310HBS
是试验力小，能对其它硬度试验法不能测定的细小试样进行硬度测定；由于试验力小、压痕小，对试样基本无损坏。这一特点使其在产品质量检验、
187-269HBS
特点:试验力大、压痕大，能更大范围内反应材料个组成部分的整体硬度情况。
碳素工具钢合金工具钢高速
退火淬火后
187-217HBS ≥62HRC
洛氏硬度计 HRC/HRA 等试用于淬火、表面淬火钢,调质、退火钢,冷硬铸
交货状态淬火
179-268HBS ≥45-64HRC
常用金属材料硬度范围表及硬度计选型：
金Hale Waihona Puke 种类灰口铸铁球墨铸铁耐热铸铁可锻铸铁优质碳素结构钢合金结构钢黑心白心热轧退火
硬度范围 150-280HBS 130-320HBS 160-364HBS 120-290HBS ≤230HBS 131-302HBS 187-255HBS
件,可锻铸件,硬质合金钢,铝合金,轴承钢,硬化薄钢等多种工件的硬度
交货状态

硬度计硬度制的种类科普

硬度制的种类科普北京时代硬度计可实现7种硬度（HL、HRB、HRC、HB、HV、HS、HSD）间的相互转换及与抗拉强度间的相互转换。

其各硬度制的简介如下：洛氏硬度（HR）用一个金刚石圆锥（HRC）或经硬化的（钨）钢球压头（HRB等），以10kgf的预载荷和60, 100, 或150kgf的主试验力压入被测材料表面。

表面洛氏硬度（HR）依据设定的标尺，用一个金刚石圆锥或经硬化的（钨）钢球压头压入被测材料表面。

表面洛氏测量应用的力值较小，产生的压痕较浅，多用于相对易碎和很薄的材料中。

预载荷为3kgf，主试验力为15, 30, 或45kgf。

维氏硬度（HV）以1-120kgf的试验力，将相对面夹角为136°的方锥形金刚石压头压入被测材料表面。

压痕则应用显微镜或USB摄像头来进行视频观测及测量。

显微维氏硬度（HV）通常以不超过1kgf的试验力，将相对面夹角为136°的方锥形金刚石压头压入被测材料表面。

压痕则应用精密显微镜或高分辨率的USB摄像头来进行视频观测及测量。

600x的放大倍数是最常见的，1000x的放大倍数正愈加被广泛的应用。

努氏硬度（HK）通常以不超过1kgf的试验力，将细长的金刚石椎体压入被测材料表面。

压痕则应用精密显微镜或高分辨率的USB摄像头来进行视频观测及测量。

600x的放大倍数是最常见的。

布氏硬度（HB）以1 - 3000kgf的试验力，将直径分别为1, 2.5, 5或10mm的硬质合金球或碳化钢球压入被测材料表面。

相对大的压痕则应用显微镜或USB摄像头来进行视频观测及测量。

里氏硬度（HL）（回弹方式）便携式硬度测试。

它是用一定质量的装有碳化钨球头的冲击体，在一定弹簧弹力的作用下冲击试件表面，这种冲击力使被测材料表面产生了塑性变形，形成了一个压痕,随之冲击体失去了原有的速度（或能量）。

因此，被测材料越柔软，冲击体在回弹过程中失去的速度就越多。

里氏硬度可以应用于多种零件，需要遵守的测试要求也很少。

硬度计的分类以及硬度计的使用要求

■ 硬度计的分类以及硬度计的使用要求（1）洛氏硬度计是以压痕塑性变形深度来确定硬度值指标。

以0.002毫米作为一个硬度单位。

当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。

它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。

根据试验材料硬度的不同，分三种不同的标度来表示：　HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。

HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。

　HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。

（2）布氏硬度计布氏硬度(HB)一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。

洛氏硬度(HRC)一般用于硬度较高的材料，如热处理后的硬度等等。

　布氏硬度(HB)是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径。

布氏硬度值是载荷除以压痕球形表面积所得的商。

一般为：以一定的载荷将一定大小的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。

测试载荷与测试钢球的直径需根据材料的实际性能再确定。

（3）维氏硬度计维氏硬度试验方法是英国史密斯（R.L.Smith）和塞德兰德（C.E.Sandland）于1925年提出的。

英国的维克斯—阿姆斯特朗（Vickers-Armstrong）公司试制了第一台以此方法进行试验的硬度计。

和布氏、洛氏硬度试验相比，维氏硬度试验测量范围较宽，从较软材料到超硬材料，几乎涵盖各种材料。

维氏硬度的测定原理基本上和布氏硬度相同，也是根据压痕单位面积上的载荷来计算硬度值。

布氏硬度计和洛氏硬度计的优缺点对比【详解】

下面带领大家了解一下布氏硬度计和洛氏硬度计的优缺点，一起来看看。

一、洛氏硬度法：
优点：适于各种不同硬质材料的检验，不存在压头变形问题，压痕小，不伤工件表面，操作迅速，立即得出数据，生产效率高，适用于大量生产中的成品检验。

缺点：用不同硬度级测得的硬度值无法统一起来，无法进行比较，对工件的大小有限制。

二、布氏硬度法：
优点：钢球直径较大，在金属材料表面上留下的压痕也较大，故测得的硬度值比较准确，布氏硬度值和抗拉强度之间有一定的关系，因此可按布氏硬度值近似确定金属材料的抗拉强度。

缺点：布氏硬度压痕较大，故不宜测定成品及薄片材料。

样品要求：
洛氏硬度计和表面洛氏硬度计的标尺（即不同的压头和试验力组合）通常按材料种类、试样
厚度和硬度范围三方面的因素来选择，具体选择方法叙述如下：
A标尺多用于测量碳化钨、硬质合金、表面硬化零件等等的硬度；
B标尺多用于测量有色金属、合金及退火钢等低硬度的零件的硬度；
C标尺多用于测量碳钢、工具钢及合金钢等经淬火、回火处理的试样的硬度。

布氏硬度计使用注意事项：
1、由于布氏硬度计属于一种测量工具，大的故障因操作方法不当等引起的误差，所以在测量之前，要确保布氏硬度计安装是否水平，以及钢球的表面是否光洁平整，直径是否在允许的误差范围之内。

2、在使用过程中，砝码是不可以垂直放置的，需要与布氏硬度计后盖而靠近，同时力点与刀刃的松动也会引起测量过程中的误差，所以在测量之前应当先进行对布氏硬度计的检查。

3、需要安装布氏硬度计的压头与试台，而设备的压头部分需要用无酸的汽油进行清洗，从而防止生锈，在擦拭过程中要用质地较软的纱布来进行。

4、不使用时应罩上防尘罩，以免灰尘进入机器内部。

洛氏硬度标准

洛氏硬度标准洛氏硬度标准是用来衡量材料硬度的一种常用方法，它通过在一定条件下，用一定形状的金属钻头或者压头对被测材料进行压痕或者划痕，从而确定材料的硬度。

这种方法简单易行，广泛应用于工业生产和科学研究领域。

首先，洛氏硬度标准是由美国工程师弗雷德里克·卡尔·洛克伍德在20世纪初提出的。

他设计了一种硬度测量仪器，即洛氏硬度计，用来测定金属材料的硬度。

这种硬度计通过在一定压力下，用一颗金刚石压头对材料进行压痕，然后根据压痕的直径来确定材料的硬度值。

洛氏硬度计被广泛应用于金属材料的硬度测试，成为了金属材料硬度测试的标准方法。

其次，洛氏硬度标准分为洛氏硬度C、B、A三种类型。

其中，洛氏硬度C用于测定钢材等硬度较高的金属材料，洛氏硬度B用于测定铝合金等硬度适中的金属材料，洛氏硬度A用于测定软金属和非金属材料的硬度。

这三种类型的硬度标准分别适用于不同种类的材料，能够准确地反映材料的硬度水平。

此外，洛氏硬度标准在工程材料的选材、生产工艺的控制、产品质量的检验等方面起着重要的作用。

通过对材料进行硬度测试，可以评估材料的耐磨性、耐压性等重要性能，为工程设计和生产提供重要参考。

同时，洛氏硬度标准也被广泛用于金属材料的质量检验和产品质量控制，保证产品的质量稳定性和可靠性。

总的来说，洛氏硬度标准是一种重要的材料硬度测试方法，它通过对材料进行压痕或者划痕，来确定材料的硬度水平。

洛氏硬度标准具有简单易行、准确可靠的特点，被广泛应用于工业生产和科学研究领域。

它对于材料的选材、生产工艺的控制、产品质量的检验等方面都起着重要作用，对于提高产品的质量和可靠性具有重要意义。

因此，了解和掌握洛氏硬度标准是非常重要的，对于工程技术人员和科研人员来说，掌握这一知识是必不可少的。

常用的几种硬度介绍--维氏,布氏,邵氏,洛氏与莫氏

维氏,布氏,邵氏,洛氏,莫氏硬度简介及测量方法维氏硬度代号：HV单位：无简介：维氏硬度英文词条名：Vickers-hardness 表示材料硬度的一种标准。

由英国科学家维克斯首先提出。

以49.03~980.7N的负荷,将相对面夹角为136°的方锥形金刚石压入器压材料表面,保持规定时间后，用测量压痕对角线长度，再按公式来计算硬度的大小。

它适用于较大工件和较深表面层的硬度测定。

维氏硬度尚有小负荷维氏硬度，试验负荷1.961~<49.03N，它适用于较薄工件、工具表面或镀层的硬度测定；显微维氏硬度，试验负荷<1.961N，适用于金属箔、极薄表面层的硬度测定。

HV-适用于显微镜分析。

维氏硬度(HV) 以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值(HV)。

计算公式为：维氏硬度计算公式P为载荷，如10kg。

d为压痕对角线长度(mm)。

HV10维氏硬度计测量范围宽广，可以测量目前工业上所用到的几乎全部金属材料，从很软的材料（几个维氏硬度单位）到很硬的材料（3000个维氏硬度单位）都可测量。

测试样图：陶瓷抛光样品压痕光学显微镜照片(对角线d)布氏硬度布氏硬度范围:范围为8~650HBW布氏硬度的测定原理是用一定大小的试验力F(N),把直径为D（mm）的淬火钢球或硬质合金球压入被测金属的表面（图1），保持规定时间后卸除试验力，用读数显微镜测出压痕平均直径d (mm)，然后按公式求出布氏硬度HB 值，或者根据 d 从已备好的布氏硬度表中查出HB值。

这里公式错误，应该再乘以2，h=括号内的1/2。

由于金属材料有硬有软，被测工件有厚有薄，有大有小，如果只采用一种标准的试验力F和压头直径D，就会出现对某些工件和材料的不适应的现象。

因此，在生产中进行布氏硬度试验时，要求能使用不同大小的试验力和压头直径，对于同一种材料采用不同的F和D进行试验时，能否得到同一的布氏硬度值，关键在于压痕几何形状的相似，即可建立F和D的某种选配关系，以保证布氏硬度的不变性。

谷物硬度计型号对比及产品参数

通常通过测量谷物的硬度来反应粮食的质量，而此时就会用到一款专门对粮食硬度测试的仪器，那就是谷物硬度计。

相关研究表明，谷物的硬度与谷物品质之前有着密切的关系。

就拿大米为例，大米硬度主要是由蛋白质的含量决定的，米越硬，蛋白质含量越高，透明度也越高，同时也说明大米的品质越好。

一般情况下，新米比较硬，水分低的米也硬。

因此，目前，市场上谷物硬度计可以说种类非常繁多，而型号也是多种多样，下面给大家重点分析两种型号还有选购技巧。

一、谷物硬度计不同型号对比分析：
GWJ-1谷物硬度计：手动复位，谷物，饲料都可以测，数显式，手动给力，单位：kg。

最大负荷值：20kg/196N。

负荷分度值：0.01kg/0.1N。

测量精度：±2%
GWJ-2谷物硬度计：自动复位，谷物，饲料都可以测，数显式，手动给力，单位：kg。

最大负荷值：20kg。

最大直径：18mm。

测量精度：±0.5%.分辨率：0.1kg
二、谷物硬度计功能特点：
GWJ系列谷物硬度计，使测量颗粒硬度变得更加简单，读数直观，施压头全部为不锈钢材质，测量准确，延长了仪器的使用寿命，两种型号分数显与指针两种形式。

以上就是谷物硬度计的不同型号对比及选购技巧，而托普云农研发生产的谷物硬度计不仅服务和产品有质量保证，而且该仪器测试准确度高，分辨率高，操作简便，耐用可靠的，可在收购现场手持测定，也可选择在实验室工作台上测试。

适用于农业行业的科研、教学，专用于对谷物（小麦、大米、稻米等）硬度的测试。

如何正确选择硬度计

如何正确选择硬度计？作为硬度计的使用者，我们该如何正确的选择硬度计？那么选择硬度计该注意些什么呢？昆山硬度计的客户是否也遇到过同样的问题呢？下面艾尔发计量科技工程师为您解决此种问题！选用硬度计可按以下硬度计的类别来选1、洛氏硬度计。

用于各种钢材（含合金钢、不锈钢）硬度的测试。

这是最重要的、最常用的一类硬度计。

有以下几种：①洛氏硬度计。

指手动打硬度的，指针显示的。

这是最早也是最普通用于钢材硬度测试的硬度计，可以测硬质合金、淬火钢和未经淬火钢材。

硬度较软的铸铁、薄于2毫米的板材均不适合于用此种硬度计。

有三种试验力，从小到大，共有三种硬度：HRA、HRB、HRC，其中淬火钢材、模具钢常用HRC。

②电动洛氏硬度计。

性能同①。

不用人工手动打硬度，可以得到较准确的数据。

③数显洛氏硬度计。

性能同②。

其为数字显示，读数方便。

④数显表面洛氏硬度计。

当金属硬度层比较薄时，如用一般洛氏硬度计就会将硬度层打穿，而测不到其表面硬度层的真正硬度。

这时要用洛氏表面硬度计。

由于表面层较薄，人工手动打就不易控制，一般都为电动，且为数显，所以是数显表面洛氏硬度计。

用于经过渗碳或渗氮的钢材、电镀层为主，以及用于想知道金属如钢材、合金钢、硬质合金表面的硬度。

⑤数显洛氏、表面洛氏硬度计。

能测一般的洛氏硬度，又能测表面洛氏硬度。

根据压头匹配和标尺选择，可测参数为HRA、B、C、D、E、F、G、H和K。

CPU数据处理。

机子除配有打印机外，还有RS-232计算机接口。

2、维氏硬度计。

用于测黑色金属、有色金属、硬质合金（如铝合金）及表面渗碳、渗氮层的硬度，用HV表示。

对于表面层很薄、硬度又较低的材料，要用小负荷维氏硬度计。

这种硬度计带有显微镜（有的生产厂称为显微硬度计）以便观察打出的凹痕，有的还配有编程计算器，能使硬度值的计算迅速准确。

还有一种称微小维氏硬度计，最小试验力只有10克力（10gf）。

3、布氏硬度计。

测未经淬火的钢材、铸铁、有色金属及质软的轴承合金材料，用HBW表示。

解析硬度计的种类有哪些硬度计如何操作

解析硬度计的种类有哪些硬度计如何操作硬度计是一种硬度测试仪器。

金属硬度测量比较早由雷奥姆尔提出硬度定义，表示材料防范硬物体压入其表面的本领。

它是金属材料的紧要性能指标之一、一般硬度越高，耐磨性越好。

大家都知道硬度计的种类有很多，那么今日丹青就来和大家一起来聊一下硬度计的种类，简单的归纳为两类，金属硬度计和非金属硬度计。

硬度计的种类：1.常见的非金属硬度计有：邵氏硬度计、国际橡胶硬度计、蔬果硬度计、铅笔硬度计；2.常见的金属硬度计有：洛氏硬度计、维氏硬度计、布氏硬度计、里氏硬度计、巴氏硬度计；部分硬度计对样品的测量有不可恢复的压痕，如金属硬度计的布氏硬度计、洛氏硬度计和等在样品上打完压痕后是不可恢复的。

工矿企事业和科研单位中应用zui普遍的以金属洛氏、布氏、维氏硬度计为主，其中金属洛氏和金属布氏硬度计相对于金属维氏硬度计结构简单。

今日我们就紧要来介绍一下硬度计常见故障问题及处理方法，希望可以帮忙到大家。

1，加荷指示灯、测量显微镜灯不亮然后检查开关、灯泡等。

如排出这些因素后还不亮，首先检查硬度计电源是否接好。

就要看看负荷是否全部加上或簧片开关是否正常。

排出之后仍不正常，就必需从线路（电路）入手渐渐排查。

2，看不到或看不清压痕，测量显微镜内浑浊调整之后仍不清楚，这应从调整显微镜焦距和灯光入手。

则应分别转动物镜和目镜，并分别移动镜内带虚线、实线、刻线的三块平镜，认真察看问题出在哪一块镜面上，然后卸下，用长纤脱脂棉沾无水酒精擦洗干净，按相反次序装好后观测，如仍未解决，则送修或更换测微显微镜。

3，压痕位置变化很大，压痕不在视场内或稍转动工作台因此按以下次序分别调整。

①调整主轴下端的活动间隙，显现这种情况的原因是由于压头、测量显微镜、工作台三者轴心不同造成的由于压头固定在工作轴底端。

以导向座下端面不直接接触主轴锥面为准；②调整转轴侧面螺钉使工作轴和主轴同（轴）心，调好后，试块上压出一压痕，察看其在显微镜中位置，并记录；③轻轻转动工作台（保证试块在工作台上不移动）显微镜下找出试块上不转动的一个点，此点即为工作台轴心；④稍松开升降丝杆压板上的螺钉和底部螺丝，轻移整个升降丝杆，使工作台轴心与测量显微镜中记下压痕的位置重合，然后固紧压板螺钉和调整螺丝，压出一压痕相互对比。

沃伯特维氏硬度计430SVA

沃伯特维氏硬度计430SVA沃伯特维氏硬度计430SVA是一种常用于金属表面硬度测试的设备。

该硬度计采用维氏硬度计原理，通过压入测试物表面的小钢球来确定测试物的硬度值。

原理和优点维氏硬度计的原理是测量空气冲击下，钢球对测试物表面的压痕面积，通过公式计算得到测试物的硬度值。

其与洛氏硬度计和布氏硬度计相比有以下优点：1.维氏硬度计所采用的测试方法是非破坏性的，不会对测试物造成影响，而洛氏和布氏硬度测试则需要在测试位置进行取样，会在一定程度上破坏测试物。

2.维氏硬度计的测试结果相对精确，测试误差较小，可以满足较高准确度要求的测试场景。

3.维氏硬度计测试速度快，适用于高效量产和快速检测的场景。

430SVA的具体特点沃伯特维氏硬度计430SVA是目前市面上一款比较广泛使用的硬度计型号。

该型号的主要特点和优点有：1.测试范围宽广： 430SVA型号的测试范围较广，可以测试不同种类和形态的金属材料。

2.高精度： 430SVA可以测试的硬度范围为80~2000HV，精度高，可以满足大部分金属硬度测试的要求。

3.无需太多人力：430SVA操作简单，无需太多专业技能和人力介入，可以提高测试效率。

4.批量测试： 430SVA硬度计机器可以进行批量测试，通过数码显示屏幕实现结果读数，将测试结果存储在计算机中，方便统计分析。

使用方法1.必须检查硬度计是否校准，在检查之前必须将硬度计摆放在平衡的水平面上，开启电源后待硬度计自检完成后即可使用。

2.放置待测试物品，将待测试的测试物块放置测试台上，调整硬度计测试位置，保证钢球垂直于待测试的表面。

3.确认钢球尺寸和测试力量参数设置正确，调整硬度计，观察钢球下降的速度，直到达到预先设定的测试力，拍下测试结果。

4.得到测试结果后，通过数码显示屏可以清楚地看到测试物的硬度值以及识别硬度计所使用的测试钢球。

同时还可以将测试结果存储在计算机中，方便日后统计分析和对比。

注意事项在使用沃伯特维氏硬度计430SVA时，需要注意以下事项：1.坚持保持设备干净和保养：维护硬度计的干净，及时更换测试钢球器、清洁压力点和底座等部分，可以延长设备寿命和提高准确率。
