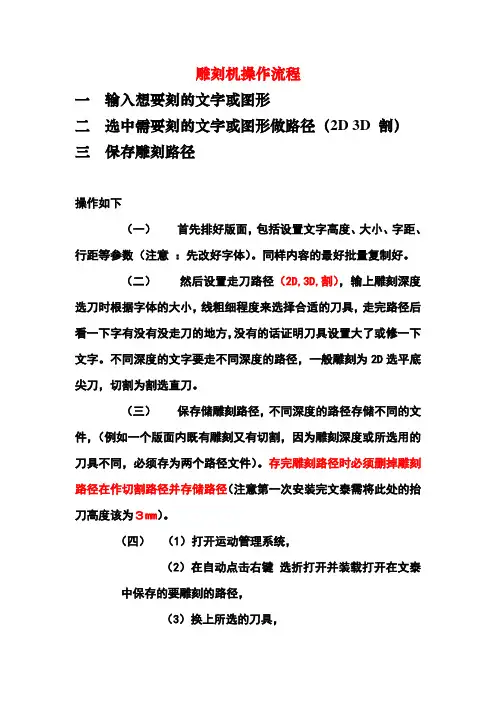

机械雕刻机操作流程及注意事项

雕刻机操作流程
一输入想要刻的文字或图形
二选中需要刻的文字或图形做路径(2D 3D 割)三保存雕刻路径
操作如下
(一)首先排好版面,包括设置文字高度、大小、字距、行距等参数(注意:先改好字体)。
同样内容的最好批量复制好。
(二)然后设置走刀路径(2D,3D,割),输上雕刻深度选刀时根据字体的大小,线粗细程度来选择合适的刀具,走完路径后看一下字有没有没走刀的地方,没有的话证明刀具设置大了或修一下文字。
不同深度的文字要走不同深度的路径,一般雕刻为2D选平底尖刀,切割为割选直刀。
(三)保存储雕刻路径,不同深度的路径存储不同的文件,(例如一个版面内既有雕刻又有切割,因为雕刻深度或所选用的刀具不同,必须存为两个路径文件)。
存完雕刻路径时必须删掉雕刻路径在作切割路径并存储路径(注意第一次安装完文泰需将此处的抬刀高度该为3mm)。
(四)(1)打开运动管理系统,
(2)在自动点击右键选折打开并装载打开在文泰中保存的要雕刻的路径,
(3)换上所选的刀具,
(4)在手动中将雕刻刀移动到要雕刻的材料上(左下角)定原点(在工作坐标X、Y、Z上点击)。
(5)三个轴的工件坐标清零
(6)启动主轴点击开始
假设同一版面上既有雕刻还有切割需要更换刀具时雕刻完成后卸下雕刻刀具,换上切割刀具只要把Z轴重新定原点即可,X、Y坐标一定不能更改,否则切割和雕刻跟排版版面不吻合。
(切割时注意把进给速度调慢,不同材料在调整一下主轴转速)。
(7)雕刻完毕抬起主轴,移动龙门架到合适位置,加工完成。
